Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Производители

Современный потребительский рынок предлагает большое разнообразие видов термокабелей, для обогрева труб водопровода, при низких температурах. По отзывам пользователей, качественные изделия выпускают следующие компании:

  1. «ССТ» — это российская компания, которая выпускает изделия высокого качества. Их саморегулирующие кабеля при разной длине, способны поддерживать необходимую температуру на всех участках трубопровода. Изделия этой фирмы прошли испытательные работы и получили соответствующие сертификаты. Компания «ССТ» предоставляет своим клиентам гарантии качества и приемлемые цены.
  2. «Lavita» — одна из лучших южнокорейских фирм, изготавливающая термокабель для обогрева труб. Все их изделия, без потери работоспособности, могут на протяжении долгого времени выдерживать высокое напряжение в электросети.
  3. «Raychem» — эта американская компания предоставляет самые инновационные изделия, выполненные по новым технологиям. Их термокабеля, благодаря своей волокнистой структуре, способны обеспечить качественный обогрев водопроводных труб на протяжении более 15 лет.
  4. «Nelson» — германская фирма, которая, за счет своих качественных изделий, занимает лидирующую позицию на потребительском рынке. Кабеля этой компании изготавливаются из новых высокопрочных материалов, которые позволяют их использовать в агрессивных средах, со сроком службы не менее 15 лет.

Рассмотрев виды саморегулирующих нагревательных кабелей, а так же их укладку, видно, что сложностей в монтаже нет. Поэтому, изучив инструкцию, которая идет в комплекте с изделием, монтаж можно провести без услуг специалиста. Однако, по общим рекомендациям, для того, чтобы снизить затраты на электроэнергию до минимума, предварительно необходимо будет приобрести — термостат.

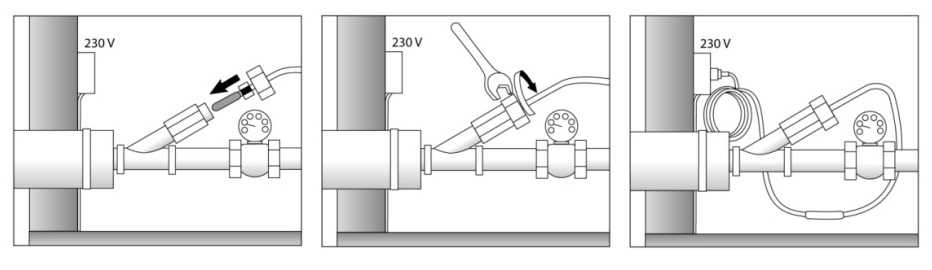

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.

Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.

Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.

Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

https://youtube.com/watch?v=9xdcjUmU09M%3F

Чем плох «дедовский метод» борьбы с наледью?

Способ борьбы с обледенением с помощью лопат и ломов имеет гораздо больше минусов, чем плюсов. Перечислим три главные причины, чтобы отказаться от ручного удаления надели с крыши:

  1. Сосульки нарастают при оттепели очень быстро. Так что, можно просто не успеть их вовремя ликвидировать;
  2. Начиная борьбу с наледью своими руками, вы рискуете получить травму от падения с обледеневшей крыши;
  3. Образование наста и льда утяжеляет кровлю, оказывает давления на покрытие, оцарапывает верхний слой материалов и может разрушить водосток при сходе. Единственный способ максимально обезопасить себя и крышу ото льда – не допустить его образования;

Советы и рекомендации

При прокладке будьте внимательны. Это даст возможность избежать появления некоторых проблем.

Нельзя скручивать провода между собой. Произойдет короткое замыкание.

Полимер черного цвета, окружающий токонесущие жилы обязательно нужно заизолировать. Он проводит ток, поэтому считается проводником и требует соответствующего отношения.

Электрические соединения всей системы обязательно должны иметь хорошую изоляцию, чтобы предотвратить искрение, а также исключить возникновения пожара.

Любое электрическое соединение для греющего кабеля должно быть надежно защищено от попадания влаги.

Запрещается пользоваться им, если температура его нагрева достигает максимального значения. Это приводит к уменьшению срока его эксплуатации.

В случае повреждения шнура необходимо заменить его новым. Даже прекращение работы любого элемента, сделает всю систему не активной.

Для взрывоопасной среды, необходимо устанавливать только специализированный кабель, имеющий специальные комплектующие. К подобным условиям относятся некоторые отрасли промышленности:

  • Химическая.
  • Нефтехимическая.
  • Угольная.

Для них устанавливаются специальные кабеля, разрешенные для использования в данной области.

Если установить несоответствующее оборудование, возможен взрыв или сильный пожар.

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Смотреть видео

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Поэтапная инструкция по монтажу греющего кабеля

Опишем процесс установки греющей системы для простой крыши с водостоком. Для работы необходимо подготовить инструменты (снаряжение для высотных работ, пассатижи, клещи, отвертки, молоток, перфоратор, дрель, шуруповерт и др.) и материалы (саморегулирующий кабель, крепежи, трехфазный защитный короб автомат и однофазные автоматы на каждую фазу системы, приборы автоматического отключения, 4-полюсной контактер, сигнальная лампа, автомат защиты цепи, силовой и сигнальный кабель, муфта). Для начала ознакомьтесь с мастер-классом:

I этап: Расчеты и чертежи

Начать работу следует с выполнения расчета мощности системы обогрева для водостока. Если ваша крыша имеет надежную теплоизоляцию, то можно выбирать кабель мощностью 25-40 Вт. В случае же холодной крыши, минимальная мощность кабеля должна составлять 40-50 Вт. Точно рассчитать систему обогрева можно, сложив длину кабеля с длиной обогреваемого пространства крыши (водостока) и умножив полученное число на мощность кабеля.

Далее нужно начертить точную схему расположения кабеля и всех элементов системы. По этому чертежу и будут выполняться все последующие этапы работы.

II этап: Монтаж кабеля обогрева

Кабель обогрева скатов кровли лучше монтировать под снегозадержателями. Устанавливается он в виде «змейки», как мы уже описали выше. Крепления кабеля к скату – монтажная лента либо специальные металлические пластины с крючками. Установку пластин необходимо проводить на этапе монтажа кровельного покрытия. Все щели и стыки обрабатываются герметиком.

В желобе кабель крепиться с помощью специальных пластиковых креплений, которые устанавливается с шагом 25-30 см. Далее закрепляем сам кабель в скобах по направлению от провода питания. Такие крепежные элементы обеспечивают одинаковое расстояние между нитями кабеля и равномерность прогревание желобов.

В вертикальных трубах крепежные элементы крепятся к цепи. На них монтируется кабель. Цепь с закрепленным кабелем опускается в трубу по всей длине, а ее верхняя часть закрепляется у начала воронки. Так обеспечивается прогрев водостока по всей длине.

III этап: Установка защитного короба управления

Щит управления содержит всю электрику системы и должен быть защищен от влаги и прямых солнечных лучей. После монтажа необходимо провести проверку сопротивления изоляции и сопротивления саморегулирующего кабеля. Сопротивление кабеля должно соответствовать указанному сопротивлению на муфте.

Надежная защита системы антиобледенения и существенная экономия электроэнергии – автоматическая коробка терморегуляции. Автоматика предохраняет систему от намерзания льда в максимально сложных погодных условиях. Терморегулятор сам включает систему, когда температура опускается ниже указанного вами уровня и отключается при наступлении потепления либо критического снижения температуры. Более совершенная система имеет датчики влажности и температуры. Температурные датчики устанавливаются в защищенных от света и искусственного нагрева местах. Приборы, измеряющие влажность, монтируются на дне желобов водостока.

IV этап: Тестирование системы

После завершения всех монтажных работ необходимо провести проверку датчиков, прозвон силовых и сигнальных кабелей, проверку срабатывания защитного отключения. Далее можно настроить нужный диапазон температур и провести пробный запуск системы.

И еще один мастер-класс:

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Основные этапы укладки греющего кабеля

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

  • Увеличивается риск засора;
  • Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
  • Применять такой способ на протяженных коммуникациях крайне сложно;
  • Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

  • Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
  • Удобно обогревать частично в местах прохода канализации через фундамент;
  • Удобно обогревать водопровод и водостоки без теплоизоляции.

Основные этапы монтажа:

  1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
  2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
  3. Ввести на нужную глубину кабель.
  4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
  5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.

Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

Наружный монтаж

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

Укладка спиралью

Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.

Принцип монтажа:

  1. При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).

Рисунок 8. Способ прокладки спиралью для небольших протяженностей

  1. Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
  2. С запасом по длине крепим предварительно кабельное изделие.
  3. Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
  4. Намотку витком ведем с шагом 30-50 см.

К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.

Рисунок 9. Наружный способ крепления нагревательного кабеля спиралью

Укладка вдоль трубы

Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.

Рисунок 10. Монтаж вдоль трубопровода с одним и двумя греющими кабелями

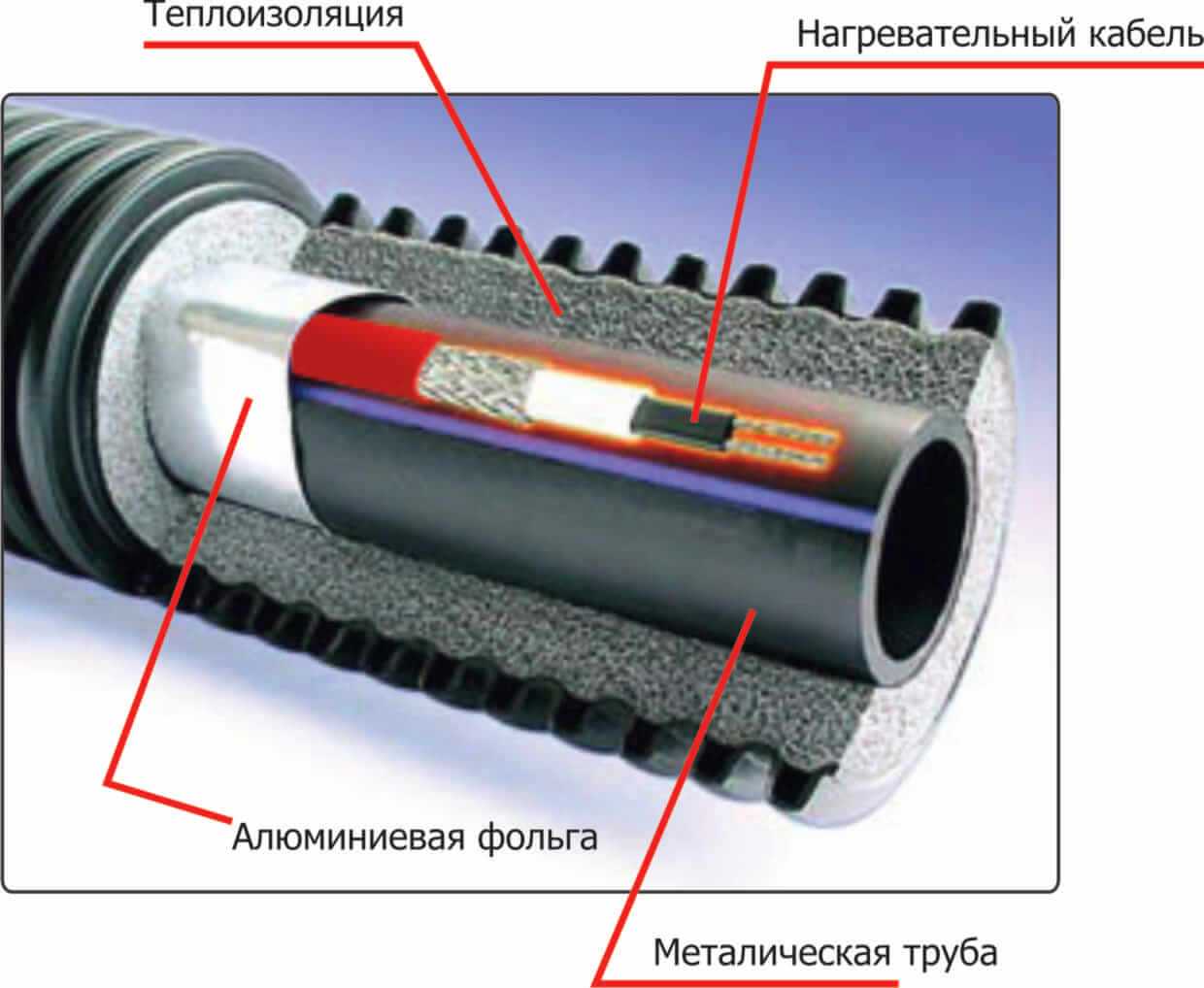

При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.

Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой

Соединение частей саморегулирующего нагревательного провода

При наличии двух и более кусков провода одного вида появляется проблема, как соединить греющий кабель между собой. Для этого понадобится набор термоусадочных трубок разного диаметра, обжимные гильзы и инструменты. Работа проводится в несколько этапов:

  • Внешняя изоляция прорезается по кругу, а потом вдоль на длину 4,5-5 см от края. Затем она аккуратно снимается.
  • Под ней располагается второй изоляционный слой, который также аккуратно снимается.
  • Нагревательная матрица разрезается вдоль, чтобы разделить два провода питания. Резать необходимо, не доходя 0,5 см до основания.
  • Следующий шаг соединения греющего кабеля между собой — одевание термоусадочных трубок на оба провода. Для удобства их длина должна различаться на 1,5-2 см.
  • Трубки прогреваются строительным феном для плотного прилегания к проводам.
  • Концы кабеля аккуратно зачищаются от изоляции на длину в 1 см.
  • На них надеваются гильзы, которые обжимаются кримпером у основания. После этого на них надевается термоусадочные трубки.

Основное «тело» нагревателя подготовлено, и пора рассмотреть, как соединить греющий кабель с вилкой.

  • На провод надевается 2 куска термоусадочной трубки большого диаметра, но разной длины, которая берется с таким расчетом, чтобы меньший после установки полностью закрывал соединенные провода, а больший — превышал его примерно на 2 см с каждой стороны.
  • Провод освобождается от изоляции на длину примерно в 4 см, разделяется на жилы, каждая из которых зачищается на 1 см.
  • Зачищенные концы вставляются в гильзы второго куска провода и обжимаются со второго конца.
  • Заранее надетые на провода куски термоусадочных трубок сдвигаются, чтобы закрыть гильзу и прогреваются феном.
  • После процедура закрывания трубками повторяется еще дважды, чтобы обеспечить абсолютно надежную изоляцию.

Теперь стало понятно, как соединить греющий кабель с вилкой питания.

4. Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;

Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

  • В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
  • Устойчивость к перепадам напряжения;
  • Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
  • Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
  • При перехлестном монтаже нет риска перегрева и выхода из строя;
  • Саморегулируемый проводник практически не нуждается в обслуживании;
  • Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
  • Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
  • При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
  • Нет нужды использовать терморегулятор;
  • Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

  • Высокую стоимость;
  • Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10
Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
