Беспроводный выключатель, что это такое и стоит ли его устанавливать

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

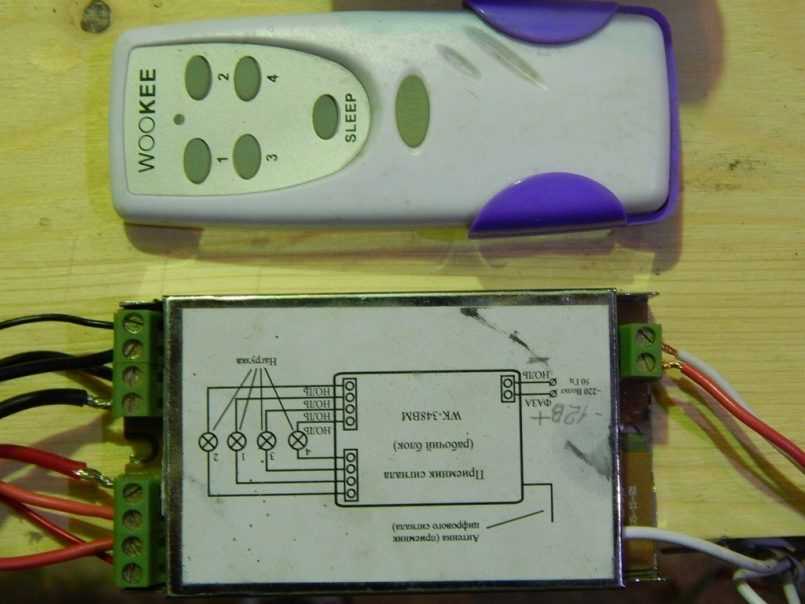

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и , а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.

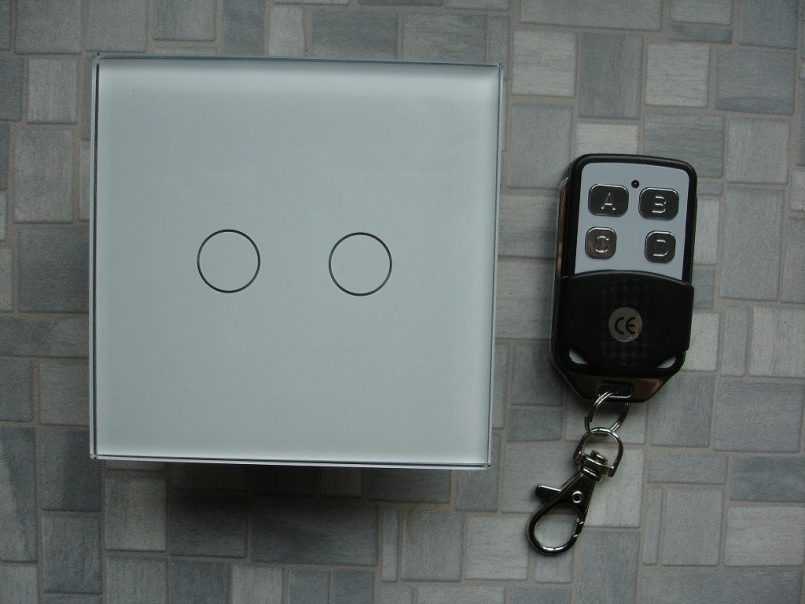

• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Все виды дистанционных выключателей: 145 фото основных видов, варианты и схемы подключения, особенности ухода и эксплуатации

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Виды выключателей

• Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
• В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
• Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.

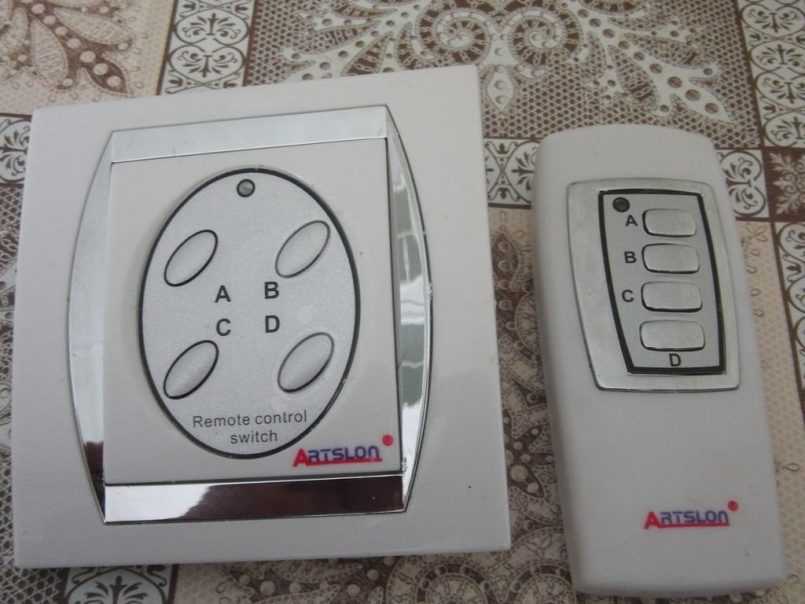

• Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели.

Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

• Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
• Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
• Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
• Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

• Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
• При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Конструктивное исполнение

По конструктивному исполнению и особенностям применения диммируемые выключатели света делятся на две группы:

• Модульного исполнения;
• Предназначенные для монтажа вместо обычных выключателей.

Модульные выключатели не предназначены для бытового использования и монтируются в силовых щитах. Обычно ими осуществляют диммирование подъездного освещения.

Наиболее распространенная конструкция модульных устройств имеет кнопочное регулирование яркости освещения. Однократное нажатие на кнопку включает либо выключает освещение, а продолжительное (более 5 секунд) позволяет войти в режим регулировки и установить желаемый уровень напряжения на выходе.

Некоторые модели имеют дополнительную регулировку максимального и минимального значений напряжения.

Модульный диммер

Бытовые регулируемые выключатели имеют большое разнообразие вариантов исполнения. В основной своей массе они предназначены для установки в стандартные монтажные коробки для обычных выключателей, поэтому нет необходимости прибегать к особым мерам по монтажу.

Сфера применения

Беспроводные системы выбирают во многих случаях:

1. При необходимости переноса выключателя старого типа, когда его монтажу препятствуют предметы мебели или бытовая техника. Беспроводной прибор можно закрепить в любом месте (на стене, зеркале или шкафу).
2. Как способ устранения ошибок электриков. Прокладка электропроводки неопытными электриками нередко сопряжена с ошибками. Такое положение дел ухудшает комфортность проживания в квартире или частном доме. Из двух вариантов — проделывания новой штрабы или налаживания беспроводной связи — второй куда менее затратен со всех точек зрения.
3. Недостаток пространства в помещении. Если вся комната загромождена предметами интерьера и установить стационарный выключатель просто некуда, беспроводной прибор — отличный выход из положения.
4. В деревянных строениях. Прокладка проводки в домах, построенных из древесины, связана с обеспечением повышенных мер безопасности. Для таких случаев подходит открытый тип электропроводки. Однако такое решение часто вступает в противоречие с привлекательностью интерьера. К тому же, открытая проводка легко повреждается как человеком, так и животными. Беспроводные системы в этом отношении выглядят гораздо выигрышнее.
5. Организация управления светом из разных мест. В некоторых случаях нужно иметь возможность включатель освещение в 2–3 локациях в комнате. Вместо того, чтобы прокладывать провода ко всем выключателям, проще воспользоваться беспроводной системой.
6. При потребности в новых выключателях. Если ремонт завершен и новые ремонтные работы не планируются, а дополнительный выключатель нужен прямо сейчас, беспроводные приборы — очень практичное решение.
7. Для управления светом на значительных расстояниях. Речь идет как о больших по площади помещениях (банкетные залы, длинные коридоры), так и об управлении выключателями из других помещений или даже с улицы.
8. Сохранение интерьера. В некоторых случаях ремонт нецелесообразен не только из-за нежелания его проводить, но и по соображениям ценности интерьера (музеи, старинные дома). Стационарные выключатели в таких местах не всегда уместны.
9. Соображения комфорта. Желание установить беспроводную систему оправдано с точки зрения технологичности управления светом и комфортности проживания в помещении.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

• Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
• Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
• Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
• Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

• Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
• При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

В чем различия диммеров

Существует немало параметров, на которые следует обратить внимание при выборе приспособления. Некоторые устройства подходят для большинства разновидностей лампочек, в то время как другие используются только в сочетании с диммироидными

Приобретая выключатели с регулятором яркости, нужно обратить внимание на тип монтажа. Они могут быть для наружной и внутренней установки, а также на DIN-рейках

Кроме того, такие приспособления различаются в зависимости от способа управления и исполнения. Светорегуляторы подразделяются и по способу регулирования.

По типу монтажа

Наружное крепление диммера является наиболее простым. Такие выключатели представляют собой небольшую коробочку, в которой присутствуют все элементы регулятора. Для установки такого типа светорегуляторов нет необходимости высверливать в стене нишу. Коробка может крепиться непосредственно на стену.

Наружные светорегуляторы наиболее часто используется при обустройстве системы освещения в промышленных помещениях, где красота дизайна не является приоритетом. Кроме того, такие устройства используются при оформлении интерьера в урбанистическом и других стилях, когда наружная проводка подчеркивает замысел дизайнера.

Внутренние диммеры бывают 2 типов. К первому относятся устройства, представляющие собой коробку, установка которой требует высверливания ниши. После монтажа верхняя часть коробки не выступает над поверхностью стены. Ко второму типу относятся приспособления, предназначенные для подключения точечных светильников, в которых присутствуют светодиодные лампочки. Такие устройства отличаются небольшими размерами и крепятся при монтаже проводки. Данные портативные диммеры имеют дистанционное управление.

Модульный светорегулятор для светодиодных ламп устанавливается на DIN-рейках. Устанавливается данный диммер в распределительных щитках, но может применяться и для регулировки освещения и создания световых эффектов. Такие устройства используются при создании системы «Умный дом». Установка светорегулятора выполняется в монтажную коробку. Диммер управляется пультом дистанционного управления, т.к. он не выходит на поверхность.

По исполнению

В зависимости от типа исполнения регуляторы яркости света могут быть:

• поворотно-нажимными;
• поворотными;
• кнопочными;
• сенсорными.

К самым простым вариантам относится поворотный тип диммера. Он отличается простым функционалом. Регуляция яркости осуществляется за счет круглой поворотной шашки или ручки. Ее вращение происходит по и против часовой стрелки.

Поворотно-нажимной тип почти не отличается от поворотного. При одном нажатии свет загорается с той яркостью, которая была выставлена в последний раз. Поворотный рычаг или шашка используется для регулировки яркости.

Кнопочный тип внешне похож на стандартный выключатель. На регуляторе присутствуют 1 или 2 кнопки. Нажимая на них, можно быстро установить необходимую яркость. Такая конструкция является простой и надежной, но выглядит современной.

Сенсорные диммеры являются наиболее технологичными. Их дизайн может быть самым разным. Сенсор может быть ровным, представлен кружком и т.д. Приборы могут быть использованы при оформлении большинства вариантов интерьеров. Выглядят такие диммеры красиво, но при поломке нередко требуется менять прибор.

По способу регулировки

Диммеры переменного тока подразделяются по принципу регулирования работы. Диммер с отсечкой по переднему фронту – самый дешевый и распространенный. Схема его проста: внутри на нагрузку происходит подача только полуволны, в то время как ее начало срезается. На лампочку подается нагрузка с заданной амплитудой, а затем наблюдается ее затухание, когда синусоида проходит через ноль.

Второй вариант – диммер с отсечкой по заднему фронту. В этом случае регуляция яркости происходит не с «нуля», а в заданном диапазоне. Кроме того, в отдельный класс выделяются светильники с уже установленными регуляторами. Они регулируются за счет кнопок или пульта.

Блоки и контроллеры

Чтобы устройства включать и выключать, находясь на расстоянии, устанавливают и подключают несколько приборов. Некоторыми из них будет управлять человек, другие запустят датчики и прочие аппараты.

Блок автоматического управления запускают группы осветительных приборов. Его подсоединяют к определенной группе изделий, а нажатие кнопочки сигнализирует о том, что нужно подавать питание. Существуют блоки, посредством которых агрегаты можно включать и отключать, пользуясь пультом. Каждая кнопка такого устройства программируется под выполнение определенного действия.

Подключение выключателей

В подключении дистанционных выключателей нет ничего сложного. При желании вы можете с легкостью своими руками установить устройство. Приемник имеет два или четыре провода, которые из него выходят, это зависит от того сколькими группами светильников он управляет.

Один из проводов это вход, другие же – выход. Для установки подобного устройства мастеру необходимо разорвать фазу, которая подает питание на осветительный прибор, а его просто последовательно включить в цепь.

Когда устанавливают беспроводное устройство, все становится еще проще. Здесь вовсе провода не нужны, мастер просто закрепляет кнопку в коробочке, и готово. Как вы можете заметить, все не так уж сложно. Для установки дистанционных выключателей глубоких познаний в электрике не требуется. Вам достаточно просто знать немного о движении тока в цепи.

Разновидности

Для правильной классификации прибора нужно определить две основополагающие:

• Тип и присутствие сенсорного электроприбора;
• Особенность монтажных работ.

Главным элементом в электроприборе выступает датчик движения. Из-за применения различных физических законов в датчиках движения, их поделили на несколько типов. Но хоть реализация у них разная, одну и ту же задачу они выполняют с одинаковым ответом. Когда в подконтрольной зоне срабатывает датчик, контакты замыкаются и если более нигде разрыва нет, то сеть замыкается, а осветительный прибор получает питание.

Типы датчиков:

1. Инфракрасные.
2. Акустические.
3. Ультразвуковые.
4. Микроволновые.

Первый и второй тип — это пассивные приборы, и они ничего не выделяют, а только «слушают».

Третий и четвёртый — активные устройства. Они посылают в детектируемую зону волны разной длинны, и по их наличию или характерному отображению узнают присутствие или отсутствие в подконтрольной зоне объекта (человека).

Оборудование с передатчиками и приемниками «активного» класса стоит на порядок выше «пассивных» приборов. Обусловливается цена сложной конструкцией и пониженным порогом ложных срабатываний. Пассивные электроприборы дешевле, но порог ложного срабатывания выше.

Инфракрасные датчики (самые популярные) рассчитаны на срабатывание от детектирования тепла живого существа. Это может быть человек, животное либо же нагретые радиаторы. Чтобы реакция была только на человека, эти приборы нужно настраивать, а зону устанавливать на уровне хождения человека. Это исключает попадание в зону действия сенсора радиаторы и животных. Инфракрасный считается самым простым и долго работающим девайсом для светового контроллинга в авторежиме.

Акустические сенсоры реагируют на звук. Если слышен стук каблуков по бетонному полу, закрытие двери или резкие хлопки в ладоши, активируется датчик. Такой вариант лучше всего реализует себя в общественных площадках, помещениях, коридорах. Этот тип является хорошим решением в качестве дополнения к применяемым сенсорам. Например, выставить его на нужную чувствительность, чтобы улавливал хлопки ладонями для выключения освещения. Но в одиночку устанавливать в квартире или жилом объекте не приветствуется, поскольку его сложно реализовать вручную на правильный отклик.

Ультразвуковые и микроволновые датчики не рекомендованы к установке в жилых строениях. Воздействия на организм человек не ощутит, но оно есть. Еще, негативно на такое излучение реагируют домашние животные, что является подтверждением того, что эти излучения не привносят для организма ничего хорошего. Эти излучатели лучше всего использовать на открытых площадках или закрытых, типа паркинга.

Чтобы мониторить огромную зону устанавливают ультразвуковые датчики движения в больших количествах. Срабатывание их ориентировано на быстрое передвижение объекта. Если человек будет двигаться медленно, детектирование может попросту не сработать.

Отличным вариантом мониторинга является применение двух или более датчиков. Их комбинация минимизирует ложные срабатывания и повышают надежность. Естественно, за качественный продукт, обеспеченный комбинацией нескольких электроприборов, придется заплатить побольше.
