Отличия импульсного паяльника от обычного

Устройство, характеристики и свойства

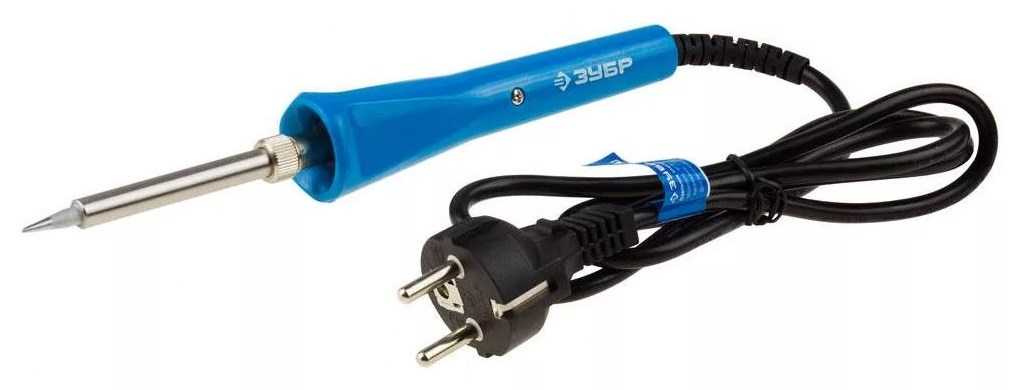

Традиционный паяльник выглядит, как металлический стержень со спрятанным внутри нагревательным элементом, с одной стороны которого расположена рукоять для удержания, а с другой – теплопередающий металлический конец — жало.

К рукояти подведен провод питания, в месте ее стыка со стержнем зачастую располагается упорное кольцо в виде расширения диаметра ручки, предотвращающее соскальзывание руки к разогретым элементам.

Некоторые модели имеют терморегулятор, позволяющий устанавливать нужную температуру разогрева жала.

Рукоятка

Рукоять паяльника может быть прямая и изогнутая (пистолетного типа).

У электрических моделей провод питания подведен к ее торцевой части.

Задача рукоятки – обеспечить удобство удержания инструмента в процессе работы, предотвратить теплопередачу от нагревательного элемента, а также соскальзывание руки на разогретый стержень.

Кроме того, технически рукоять выступает корпусом самого паяльника.

В процессе работы стержневые варианты инструмента удерживаются точно также, как обыкновенный карандаш во время рисования.

Кабель и вилка

Шнур питания электропаяльника выполняется из мягкого прочного провода с надежной изоляцией, защищающей его от случайных механических повреждений и соприкосновений с разогретыми элементами.

Место соединения кабеля с вилкой также делают максимально прочным во избежание обрыва при натяжении.

Как правило, вилку производят цельнолитой, т.е. имеющую неразборную конструкцию.

Сечение жил провода комплектуют в соответствие с мощностью инструмента с запасом, что предотвращает его нагрев, и повреждение изоляции.

Виды и форма жал для паяльника

Жало – рабочая часть паяльника.

Форма его наконечника определяет удобство выполнения конкретной работы, поэтому она может быть самой разной, например, в виде конуса, иглы, со скошенной кромкой и др.

Наиболее популярными из-за своей универсальности считаются плоские жала, выполненные в виде отвертки.

Так деталь пайки разогревается быстро именно из-за значительной площади скоса, да и припой хорошо держится на широкой плоской поверхности.

Кончик жала может иметь самые разные размеры, опять же, с расчетом на выполнение определенных задач.

При этом само жало является металлическим стержнем, которые бывают как прямые, так и изогнутые под различными углами (вплоть до 90 градусов) и другие варианты.

Материал

Для изготовления рукоятей паяльника требуется качественный термостойкий материал, не проводящий тепло, а потому их делают из древесины и специального пластика.

В производстве жала зачастую используют чистую медь.

Этот мягкий материал можно легко заточить, придать ему требуемую форму, кроме этого он имеет хорошую теплопроводность.

Существуют так называемые «несгораемые» жала, покрытые защитным металлом, например никелем, которые требуют бережного обращения.

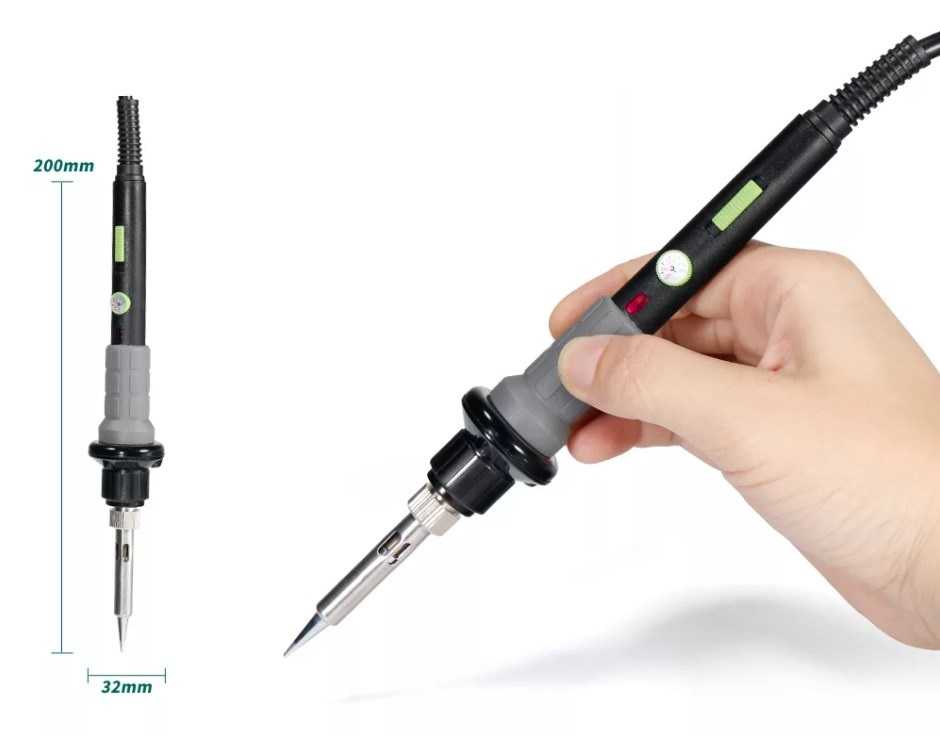

Размеры и вес

Для выполнения обычной работы используют паяльник весом около 360 г и длиной 200 мм.

Большие детали с высокой теплоотдачей требуют более мощного инструмента, вес которого может превышать 1 кг.

Вообще длина распространенных моделей варьируется в пределах 160 – 240 мм, при этом на них устанавливается жало длиной 32 – 56 мм и толщиной 0,8 – 12 мм.

Тип нагревателя

Конструкция паяльника подразумевает наличие одного из типов нагревательных элементов, каждый из которых обладает своими положительными и отрицательными качествами.

Наиболее распространенные:

  • Нихромовый нагреватель – в основе лежит намотанная спиралью нихромовая проволока, которая разогревается посредством переменного или постоянного тока. У простейших моделей спираль намотана на корпус с наконечником. Паяльники подобной конструкции долговечны, устойчивы к ударам, доступны в плане стоимости, но вместе с тем их нагрев занимает достаточно продолжительное время, а нихромовая нить способна попросту перегореть при интенсивной работе.
  • Керамический нагреватель – в основе лежат керамические стержни, разогрев которых обеспечивают находящиеся под напряжением контакты. Среди преимуществ отмечается высокая скорость достижения рабочей температуры, возможность интенсивной эксплуатации, долговечность. Однако такой нагреватель требует использования исключительно комплекта родных жал, и обладает крайне низкой устойчивостью к ударам.

Кроме приведенных нагревателей используют и менее распространенные виды, рассмотренные ниже.

Мощность

По мощности паяльники условно делятся на:

  • Маломощные (15 – 40 Вт). Применяются для «тонкой» пайки радиодеталей.
  • Средней мощности (40 – 100 Вт) — лужение, спайка проводов и больших элементов.
  • Большой мощности (более 100 Вт) — пайка и нагрев массивных деталей, обладающих повышенной теплоотдачей.

Паяльники из нихрома

Виды и устройство импульсных паяльников имеют свои отличия. В случае с устройством внутри – они незначительные. Больше отличаются сами модели. Есть достаточно много видов паяльников, что обусловлено особенностями их конструкции, принципом работы и предназначением. Разберем основные из них.

Нихромовые паяльники имеют одноименную спирать, через которую проходит электричество. Оно может быть постоянным, как от электрической сети, или же переменным, как то, которое можно получить от трансформаторных установок.

Более дорогие модели оснащаются специальным термодатчиком, который может ограничивать прибор по температуре работы, в зависимости от предпочтений пользователя. Осуществляется это посредством старой доброй термопары.

Конструкция таких паяльников может немного отличаться, в зависимости от производителя и ценовой категории. Более дешевые модификации работают со спиралью с нихрома.

Такой вариант не очень экономичен, поэтому в более дорогих модификациях уже применяется система изоляторов, к которой присоединяется нихромный элемент. Это увеличивает полезную передачу энергии и уменьшает ее потери. Такая конструкция похожа на керамическое жало, из-за чего часто путаются покупатели. О таких моделях мы поговорим чуть позже.

Паяльник для пайки пластиковых труб

При выборе подобного инструмента следует обратить внимание на то, какой комплектацией он оснащен и предусмотрены ли у него разнообразные насадки. В качестве материала для этих приспособлений может быть использован металлизированный или обычный тефлон

Однако более предпочтительно использование металлизированного.

Подбор необходимых мощностей:

  1. Значение мощности профессионального аппарата находится в пределах от 1-2 кВт.  Для работы в домашних условиях (в случае ремонта или при выполнении работ по благоустройству) использование такого инструмента излишне.
  2. Для не слишком масштабных работ стоит использовать аппараты с мощностью 680 Вт. Они хорошо подойдут при ремонте и монтаже труб, диаметр которых составляет 16-65 мм.
  3. Для спайки пластиковых труб, диаметром 65-90 мм, следует использовать паяльники с показателями мощности 850 Вт.
  4. При диаметре более 100 мм, мастерам необходимы модели от 1 кВт.

Совместно с паяльным инструментом следует позаботиться о приобретении: подставки, напильника, кусачек, пинцета, скальпеля (канцелярского ножа), шила разного размера.

Выбирая подставку для любого вида инструмента следует подходить максимально ответственно, чтобы предотвратить травмы и обеспечить пожарную безопасность.

Принцип работы приспособления

Импульсный инструмент для пайки имеет довольно простое устройство. Нагревательный элемент представляет собой изогнутую U-образно проволоку от 1 до 3 мм, в зависимости от степени выполняемых работ. Непосредственно разогрев наконечника происходит за счёт того, что через него проходит ток минимального рабочего напряжения, но большой величины. Это вызывает принцип короткого замыкания или так называемой точечной сварки.

Добиться подобного эффекта помогает встроенный в корпус маломощный высокочастотный понижающий трансформатор и преобразователь, выдающий электрический ток частотой от 18 до 40 кГц. На концах вторичной обмотки располагаются токосъёмники, на которых и закрепляется жало.

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

  • низкое качество заполонившей наш рынок китайской продукции;
  • высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.


Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

Видео: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.


Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

  • силовой трансформатор;
  • медная шина;
  • медная проволока для жала;
  • материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.


Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.


Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Источник питания

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Лучший паяльник для радиолюбителей

Самое лучший вариант для начинающих — это T12. Это скорее больше паяльная станция, чем отдельный паяльник. И тем не менее, он в разы лучше всех вышеперечисленных представителей.
Его главное преимущество — это конструкция жала. Точнее это не жала, а картриджи. Почему так? Дело в том, что жала T12 — это и нагреватель и термопара и жало, они все собраны вместе в один корпус. И благодаря этому нагрев и поддержка температуры значительно лучше, чем у других паяльников.

Но с другой стороны, такие жала намного дороже, чем те же Hakko 936. 1 жало T12 может стоить как 8 жал Hakko 936.
Да и у T12 набор жал достаточно велик. Есть различные конструкции и формы, которые помогают упростить пайку. Их выпускают разные производители, поэтому ценник может различаться.

А еще можно сделать такую станцию полностью с нуля своими руками.

Конечно, T12 не конкурент паяльнику JBC, но за свои деньги, это лучшее решение из всех представленных.

Post Views:
108

Методики пайки с паяльником

Что нужно для пайки? Работая с металлами, необходимо использовать расходные материалы: флюс или канифоль, в результате чего получается прочное неразъемное соединение.

Важно! Дополнительные составы нужны для обеспечения высокой адгезии припоя с деталями. Спаянные детали

Спаянные детали

Канифолью

Канифоль – это похожий на стекло материал с температурой размягчения в пределах 55–70℃.  Для его производства используют смолу хвойных пород дерева. Регламент прописан в ГОСТах 19113-84 и 14201-83, где сказано, что продукт растворяет патину. Рабочий диапазон температур при пайке бытовых приборов составляет 100–130℃.

Канифоль используется в 2 случаях:

  • Подготовка жала к работе – его зачистка, нагрев, покрытие расплавленным компонентом воска, а после – оловом. Аналогичным образом обрабатывают детали, распределяя припой.
  • Работа с деталями, которые не нуждаются в подготовке. В данном случае выполняется лужение контактной поверхности, для этого применяется полый пруток из сплава свинца и олова, внутри которого находится канифоль.

Канифоль

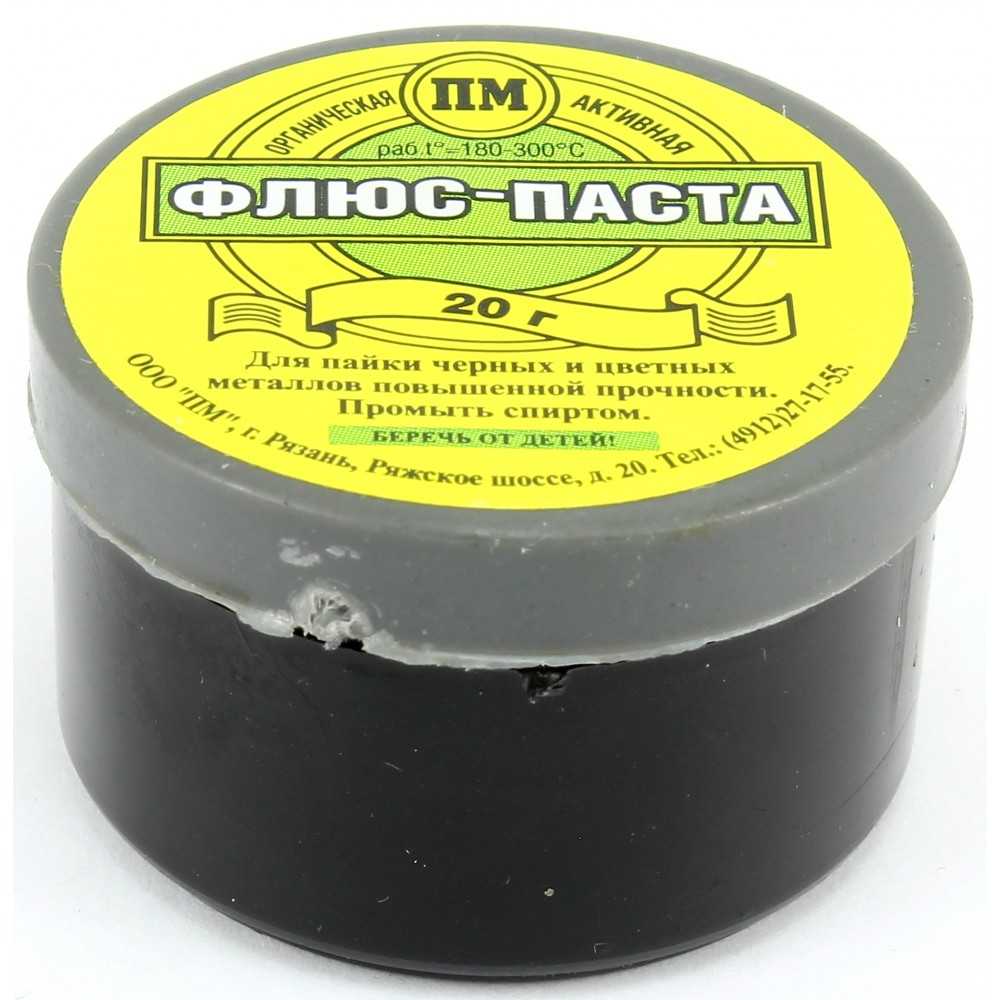

Флюсом

Флюс поступает в продажу в жидком состоянии, либо в виде геля, пасты, порошка, что объясняется разным составом материала. Так, первые используют для работы с микросхемами, а последние – с медными трубами. Все материалы можно разделить на три группы:

  • Нейтральные, без кислот в составе и с минимальной токопроводящей способностью.
  • Активные – с соляной кислотой в химическом составе.
  • Защитные – для исключения разрушения контактов и возникновения ржавчины.

Важно! Флюс из активной группы нельзя использовать в качестве изоляционного материала из-за низкого сопротивления электричеству. К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре

Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов

К нейтральным материалам можно отнести порошкообразную канифоль, которую разбавляют в техническом спирте, глицерине или скипидаре. Данное средство применяется для работы с микросхемами и радиотехникой, медью и сплавами на ее основе. Допустимо присутствие тонкой пленки оксидов.

Флюс

В других двух компонентах может присутствовать канифоль в сочетании с органическими компонентами. Такие составы актуальны для пайки меди, алюминия, никеля, серебра и стали. Для сложных работ существуют соединения с добавками хлористого цинка, и они служат защитой металла от коррозии.

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

  • Преобразователь (или балласт) от люминесцентного светильника.
  • Трансформатор с 220 вольт на любое низкое напряжение.
  • Медная проволока толщиной 2-3 миллиметра.
  • Крепеж.
  • Провода.
  • Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм 2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Рукоятка и корпус выполняется из любого доступного материала.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовить импульсный паяльник своими руками не представляет трудности для человека, разбирающегося в электронике. Паяльник представляет собой основной инструмент любого мастера, занимающегося ремонтом и созданием электронной техники. Стандартный паяльник оснащен нагревающим элементом, который состоит из проволоки, изготовленной из нихрома. Теплота, выделяемая в процессе нагрева, передается на медный наконечник. Паяльник можно с легкостью сделать в домашних условиях. Одним из минусов этой конструкции являются затраты времени, требуемые на нагревание жала паяльника. Изготовленный в домашних импульсный паяльник не имеет этого недостатка. Самодельный инструмент с импульсным принципом действия нагревается до нужной температуры очень быстро, фактически в течение пяти секунд и даже быстрее.

Паяльник импульсный используется для монтажа элементов и узлов электротехнических изделий.

Чаще всего жало инструмента, имеющего импульсный принцип действия, изготавливается из медной проволоки диаметром 2 мм. Импульсный паяльник очень удобен при выполнении пайки мелких деталей с частыми перерывами в процессе работы и в случае, если выполняется срочная работа.

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

«Момент» из лампы-экономки

Составные части устройства:

  • Преобразователь от энергосберегающей лампы (мощность 40 Вт);
  • Трансформатор;
  • Медная проволока;
  • Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120. А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала. Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое

Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку

Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой)

Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель. Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель. Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

  1. Прибор, преобразующий электричество в высокочастотное напряжение;
  2. Трансформатор понижающий, рассчитанный только на высокую частоту;
  3. Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.

Что это такое и для чего нужны?

Паяльники – это приборы, которые нашли свое применение при работе со схемами разного рода, а также электрическими цепями на устройствах. При помощи импульсного приспособления производят монтажные и демонтажные операции с компонентами и узлами электротехнических видов оборудования. Устройство паяльного пистолета довольно простое, оно включает в себя следующие составные части:

  • жало – это главный рабочий орган, который крепится на держателе и имеет вид V-образного проволочного отрезка толщиной до 3 миллиметров;
  • источник питания – с его помощью на жало подается электрическое напряжение;
  • рукоятка;
  • кнопка включения аппарата;
  • кабель с вилкой для работы от сети;
  • лампочка, которая подсвечивает рабочую зону.

Наличие удобного жала способствует качественной пайке радиоэлементов, проводящих соединений, лужения малых площадей на плате радиосхемы. Благодаря удобству ручки можно паять элементы, что располагаются в труднодоступных местах. Так как прибор нагревается довольно быстро, мастер может за короткое время выполнять большие объемы работы. Данная характеристика импульсного паяльника используется для распайки разъемов во время прокладывания электросети, монтаже арматуры светообеспечения.

Преимущества импульсника:

  • эргономичность конструкции, способствующая возможности его комфортного удерживания;
  • высокая скорость разогрева жала;
  • присутствие механизма для регуляции мощности позволяет использовать прибор для пайки элементов разного размера;
  • экономия энергоресурсов.

Вместе с плюсами данного приспособления пользователи отмечают некоторые минусы:

  • длительная работа с импульсным паяльником может повлечь за собой усталость руки;
  • высокая стоимость приспособления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
