Для качественного проведения измерений в нашем активе есть необходимые ресурсы:

• штат квалифицированных сотрудников с опытом от 7 лет;
• современная материальная база — набор стационарного высокоточного оборудования для тестирования
  электрических систем и установок до 1000В и более;
• мобильная выездная электротехническая лаборатория ;
• низкие тарифы на все виды измерительных и исследовательских мероприятий.

Наша электроизмерительная лаборатория работает как с частными, так и с юридическими лицами. По
результатам всех испытаний оформляются отчеты на основе дефектных ведомостей и протоколов по всем
видам электроиспытаний.

Как мы работаем

Вы обращаетесь к нам

Мы готовим коммерческое предложение

Согласовываем объем работ, срок выполнения и цену

Мы выполняем работу в согласованные сроки

Вы получаете техническое заключение о состоянии электроустановки

Услуги электролаборатории

Лицензированные сотрудники ЭТЛ имеют разрешение на проведение полного перечня работ по энергетическим
обследованиям, измерениям и испытаниям, предусмотренных ГОСТ 32144-2013. Нашим объектами являются:
жилые помещения и здания, офисы, административные и коммерческие сооружения, производственные
предприятия, общественно-развлекательные и спортивные комплексы, СТО, АЗС и др.

Мы проводим:

• Высоковольтные испытания электросетей и оборудования до 1000В: типовые, контрольные,
  приемосдаточные, эксплуатационные, специальные и др.
• Экспертиза электроустановок и оборудования до 35кВ.
• Диагностика и обслуживание систем релейной защиты и автоматики.
• Испытание сопротивления изоляции электросетей до 35 кВ.
• Проверка сетей коммутационного оборудования и других устройств.

Устройства и приборы для проверки и диагностики электрооборудования

Диагностика электрического оборудования во всех сферах деятельности человека (производство, быт, автомобиль), это необходимость и мера безопасности.

От исправности электрооборудования в работе устройств и механизмов зависят производственные процессы, но в основном, это безопасность для жизни человека.

Высоковольтные подстанции, КТП, электрооборудование производственных цехов подвергаются периодической диагностике, главным параметром безопасности является состоянии изоляции приборов и кабелей. Сопротивление изоляции может на момент диагностики показать, насколько состарилось электрооборудование, какие меры надо своевременно принимать.

Проведение периодической диагностики электрооборудования авто необходимо выполнять из-за фактора безопасной езды, так как в пути в процессе движения электрооборудование современного автомобиля кроме обеспечения необходимых для работы авто характеристик обеспечивает безопасность водителя и пассажиров в дороге.

Виды неисправностей

Неисправная электропроводка может являться причиной пожаров и поражений электрическим током. Основные неисправности электропроводки могут быть двух видов:

• обрыв провода, и, как следствие, отсутствие электрического тока на каких-либо участках цепи;
• короткое замыкание фазного провода с нулевым или заземляющим проводом, что приводит к отключению цепи защитными устройствами.

Проверка и поиск неисправностей скрытой проводки значительно облегчается, если существует подробная схема проводки в помещении. Эта схема является обязательной при составлении технического паспорта помещения.

Если схема отсутствует, необходимо определить расположение трасс проводки в стенах. При соблюдении требований ПУЭ, провода и кабели должны проходить по прямой линии, соединяющей распределительные коробки с розетками и выключателями. При этом трассы должны быть строго вертикальными или горизонтальными.

Приборы для испытания электрооборудования

Сложное электрооборудование испытывается и диагностируется современными приборами и устройствами, это:

• диагностическое оборудование проверки и испытаний АКБ (аккумуляторных батарей);
• приборы испытания заземляющих устройств;
• аппаратура испытания высоковольтных выключателей;
• оборудование испытания первичных сетей;
• измерители сопротивления изоляции: микроомметры, мегомметры;
• аппаратура проверки вакуумных камер;
• испытательное оборудование токовых трансформаторов;
• ультразвуковая диагностика электрооборудования;
• мобильные диагностические комплексы.

Специалистами проводится испытание электрической проводки специальным оборудованием в зданиях, а также проверяются силовые трансформаторы. Выезжают мобильные лаборатории для проведения испытаний кабельных линий и электрооборудования.

Электрическое оборудование испытывают по следующим параметрам:

• проверка сопротивления изоляции электрической схемы оборудования;
• проверяются диэлектрические потери измерением тангенса угла;
• вторичные обмотки трансформаторов проверяют повышенным напряжением;
• фиксируются параметры намагничивания оборудования;
• определяется коэффициент трансформации;
• проверяются вторичные обмотки сопротивлению постоянному току;
• испытывается трансформаторное масло, проверяется наличие газов в нем;
• диагностируется релейная защита в силовых устройствах и силовых трансформаторах;
• проверяются соединение всех контактных групп.

Когда обнаруживаются, по какому-то пункту дефекты, их устраняют и электрооборудование испытывается снова по всем параметрам, а своевременный электрический аудит на предприятии оборудования дает возможность руководству принять необходимые меры, не допустить аварийной ситуации.

Как определить неполадки

Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.

Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.

Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.

При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.

Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.

Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.

Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.

Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры

Принцип работы анализатора качества электроэнергии

Прибор выполняет функцию проверки величин и уровень соответствия требованиям. Принцип его работы основан на измерителе электрических величин. Аппарат фиксирует значения тока и напряжения за короткие интервалы времени.

• постоянное отклонение напряжения;
• пиковые нагрузки и токи;
• природа переходных процессов в сети;
• фиксация времени с наибольшими потреблениями электрической энергии;
• искажения кривых тока;
• падения и провалы.

Анализаторы выпускаются в мобильной и стационарной форме. Они могут использоваться систематически или эпизодически, в зависимости от поставленной цели. Комплексная проверка корректности работы оборудования – это залог длительной и эффективной работы техники на предприятии. Своевременное выявление неполадок позволяет устранить неисправность до возникновения серьезных проблем.

Контроль за работой техники осуществляется с целью выявления дефектов в электрической сети и их устранения. Для выполнения задания требуется подсоединить анализатор к системе. Места контроля – это точки подключения к потребительской сети. При работе с простыми системами допускается подсоединение в местах, расположенных максимально близко к этим точкам.

Полученная информация обрабатывается с помощью математических алгоритмов. Это позволяет достигнуть ряда целей:

• рассчитать параметры работы;
• проанализировать качество электроэнергии;
• установить количество энергии.

Показатели измеряются на определенном отрезке времени. Низкое напряжение – это самая частая причина плохого качества энергии. Это значение анализируется дважды в год. Другие нормы определяются один раз в 12 месяцев.

Как проводится поверка измерительного прибора

На сегодняшний день применяется два варианта поверки:

• в лаборатории;
• по месту нахождения прибора.

Первая методика поверки проводится в специализированной лаборатории. По времени этот процесс занимает не меньше 14 дней. В среднем, на получение измерений и выдачи сертификата, затрачивается от 2 до 4 недель. Кроме длительного времени, поверка в лаборатории имеет немалую стоимость.

Вот из чего складывается цена за поверку в лабораторных условиях:

• ревизия;
• демонтаж и установка счетчика;
• транспортировка к месту поверки счетчиков электрической энергии, и обратно к месту, где стоит прибор.

Конечно, не каждому пользователю под силу финансовые расходы и сроки. Потому более популярным вариантом является поверки непосредственно на месте установки измерительного прибора. Для ревизии нужно специальное оборудование.

О том, что счетчику необходима поверка, следят ответственные сотрудники энергосбытовой компании. Непосредственная поверка проводится профильными учреждениями, осуществляющими свою деятельность согласно полученным лицензиям и сертификатам.

Специалисты компаний в своей работе используют несколько типов контрольных приборов, с помощью которых учитывается температурный режим измерительного прибора и погрешность измерений. Современные технологии позволяют проводить ревизию с помощью компьютера. Полученные данные могут храниться длительное время и при необходимости восстанавливаться.

Независимая экспертиза электросчетчика проводится только при условии экстренных ситуаций, например, пожара. В этом случае в лаборатории выясняется, была ли причиной происшествия неисправная проводка или замыкание в сети.

Когда необходима поверка

Поверка проводится в следующих случаях:

• срок поверки электросчетчика подошел к концу;
• необходимо провести первичную поверку перед монтажом нового прибора;
• проживающие обнаружили неисправность электросчетчика – например, он накручивает чересчур много электроэнергии или функционирует при отключении в доме всех электроприборов;
• документы на электросчетчик потеряны.

Таким образом, своевременная поверка счетчика позволит выявить проблемы с его работой на ранних стадиях. Тем самым хозяин квартиры не столкнется с отрицательными последствиями промедления.

Специалисты Мосэнергосбыта не проводят поквартирных обходов – все работы проводятся исключительно по предварительной заявке и после оплаты услуг. Если потребитель пострадал от мошенников, ему необходимо обращаться в уполномоченные органы.

Определение места повреждения электропроводки

Если вызвать электрика для ремонта не получается или вы решили, не дожидаясь его, устранить неисправности своими руками, то, прежде чем приступать к ремонту, следует определиться с местом повреждения.

Для этого необходимо знать, как минимум, школьные основы электротехники и если вы не обладаете оными, то безопаснее даже не пытаться выполнить ремонт. Ведь вам, как минимум, нужно точно знать трехфазная или однофазная у вас сеть питания и, уже исходя из этого, начинать поиск места повреждения.

• Для поиска места повреждения нам потребуются следующие приборы:
  1. Двухполюсный указатель напряжения
  2. Если нет двухполюсного указателя, то можно попытаться обойтись однополюсным индикатором.
  3. Мультиметр (конечно, в оптимальном случае нам нужен мегаомметр, но такой прибор вряд ли есть в вашем наборе инструментов).

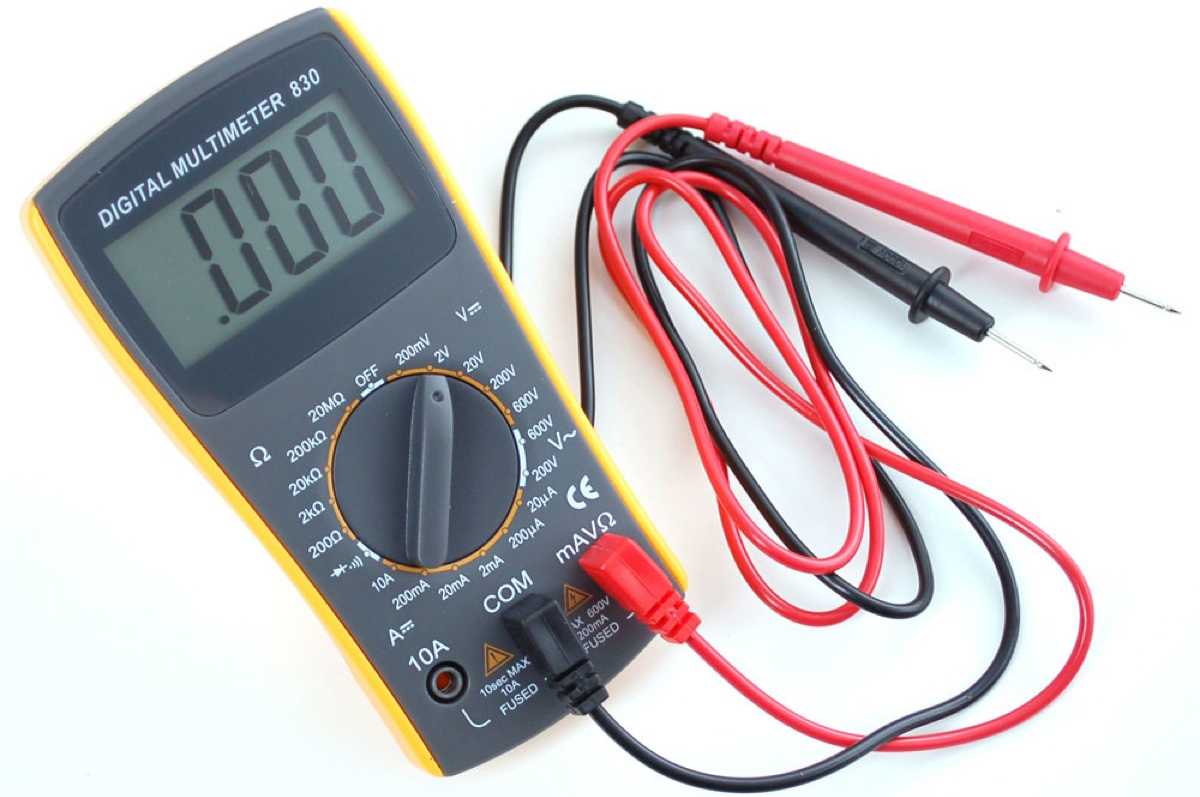

Мультиметр

Зачастую место повреждения можно определить визуальным осмотром. Практически стопроцентным индикатором этого является отключенный защитой автомат в распределительном щитке. Иногда указывать место повреждения могут обгоревшие провода.

Поэтому мы действуем следующим образом:

• Осматриваем распредщиток в квартире. Если нет видимых повреждений, а все автоматы включены, то проверяем отсутствие напряжения на вводном автомате. Если напряжение присутствует на всех фазах и есть хороший «нуль», то ищем проблему в нашем щитке. Если напряжение отсутствует, идем дальше.
• Осматриваем распредщиток на подъездной площадке. Здесь мы действуем по той же методике, и если напряжение отсутствует на вашем вводном автомате или пакетном переключателе, то причина может крыться в подъездном распределительном щите.
• Подъездный распределительный щит, согласно норм ПУЭ, должен быть закрыт на замок и если проблема в нем, то лучше дождаться электрика. Их обслуживанием должно заниматься энергоснабжающее предприятие либо домовладелец. Поэтому ремонт электропроводки в подъездах выполняет именно он.

Поиск места повреждения в однофазной сети

Итак, мы нашли участок, на котором на котором у нас повреждение. Теперь осталось более детально определить непосредственно место.

Если у нас однофазная сеть, то участком повреждения может быть линия от подъездного щитка до вводного автомата в распредщитке квартиры, либо одна из групп разводки по квартире.

На фото изображено возможное расположение проводов в распредкоробке

• Для этого снять изоляцию с мест соединения либо развернуть клеммники так, чтоб обеспечить свободный доступ к ним индикатором.
• Включить все автоматические выключатели неповрежденных групп и проверить наличие напряжения на местах соединения. Обесточенный провод, скорее всего, и является проводом нашей группы.

• Определив необходимый нам провод, отключите ответвление и участок разводки (рассыпьте соединение).
• Теперь при помощи мультметра проверьте все три участка на наличие цепи. Мультиметр, конечно, не идеальный инструмент, но в большинстве случаев наличие цепи укажет вам на место устойчивого короткого замыкания.
• Теперь, вскрывая следующие распредкоробки, сужайте место поиска до точного определения поврежденного участка цепи.

Проверяем наличие короткого замыкания

Но используя п. 5 и 6, мы можем определить место повреждения только в случае короткого замыкания. Если у нас имеет место обрыв провода, то методика несколько отличается.

Так для определения места обрыва необходимо выполнить следующее:

После выполнения пункта 4 нашей инструкции, вам следует изготовить закоротку. Это может быть обычный провод любого сечения с оголенными токопроводящими частями с обеих сторон.

• Для безопасности выполнения работ отключаем вводной автомат питания в квартиру.
• Устанавливаем закоротку на выводы автомата, питающего поврежденную группу. Сделать это следует на кабель, отходящий от группового автомата и на нулевую жилу данной группы.
• Теперь возвращаемся к нашей вскрытой распределительной коробке и мультиметром проверяем сопротивление цепи от нашего провода до автомата. Наличие цепи свидетельствует об отсутствии обрыва.
• Снимаем закоротку с автомата и устанавливаем ее на розетку данной группы и проверяем отсутствие обрыва. Сделать это следует на каждой розетке данной группы.
• Если повреждение у нас в группе освещения, то закоротку можно не использовать. Ее роль выполнит лампочка. Для этого достаточно будет включить выключатель.

Проверяем место обрыва проводки

Проверка изоляции

Изоляция осматривается на предмет ее целостности. При изгибах провода она не должна ломаться, трескаться, крошиться. Если по результатам осмотра не выявлены предпосылки к замене кабелей, необходимо измерить сопротивление изоляции. Для этого применяется мегомметр.

В сетях исправной электропроводки, сопротивление изоляции, согласно требованиям ПУЭ (правил устройства электроустановок) должно быть не менее 0,5 МОм при проведении испытаний напряжением 1000 В.

Это требование распространяется и на сети освещения. Мегомметр это достаточно дорогой прибор, и если нет возможности взять его в аренду, в этом случае, для проверки можно обратиться к профессиональному электрику.

Кроме вышеописанных случаев, электропроводка обследуется по истечении установленных сроков проверки. Например, сопротивление изоляции должно проверяться с периодичностью не реже одного раза в три года. Это – требования ПТЭЭП (правил технической эксплуатации электроустановок потребителей).

В особо опасных помещениях и наружных установках проверка проводится не реже одного раза в год. Работа УЗО (устройств защитного отключения) проверяется ежеквартально.

Своевременная проверка электропроводки и оперативные действия по устранению выявленных неисправностей, обеспечат безопасную эксплуатацию электроприборов и всего здания в течение всего срока службы.

Как проходит поверка: порядок действий

Для проведения поверки необходимо выполнить следующие действия.

1. Оставить заявление на поверку электросчетчика.
2. Получить обратную связь от специалистов о дате и времени приезда специалиста. Он запишет показания, распломбирует счетчик и снимет его.
3. До проведения экспертизы прибора и его постановке на место – платить за электроэнергию по средним счетам.

При желании можно поставить временный прибор, но его необходимо поверить. Необходимо выбрать центр для независимой поверки и отвезти устройство. Затем нужно заполнить заявление, указав характеристики прибора (год выпуска, изготовитель, номер, класс точности), предоставить документы на прибор и оплатить услугу.

По результатам работ специалисты составят Акт поверки или сертификат, устанавливающий исправность прибора. Если устройство неисправное, оформят соответствующее извещение.

Если все в порядке, Акт или сертификат относятся в Мосэнергосбыт для его регистрации в базе. Счетчик устанавливается и пломбируется.

Проверка электрики в частном доме, коттедже или квартире

Проверка электрической сети в частном доме или квартире поможет выявить неполадки и своевременно устранить их.

Для этого необходимо осуществить диагностику. Она представляет собой проведение ряда необходимых измерений с целью проверки на целостность проводки и способность домашней сети выдерживать нагрузку.

Необходимость такой проверки возникает при следующих ситуациях:

• покупке дома, коттеджа, квартиры;
• перепланировке помещений;
• проведение ремонтных работ;
• аварийных;
• при частом отключении электричества;
• установке энергоемкого оборудования.

Диагностику должны выполнять собственники любого вида жилых и нежилых помещений. Это обезопасить от возникновения пожара и других ситуаций, которые могут вызвать увечья. Особенно это касается квартир и домов, относящихся к строениям прошлого века. Там не всегда придерживались указаний ПУЭ и другой нормативно-технической документации, которые сейчас обязательно должны выполняться.

Квартиры и дома сейчас оснащают современным энергоемким оборудованием, а электрическая сеть не всегда в старом фонде может справиться с такой задачей и питать их бесперебойно.

Последствия не проведенного исследования электрической проводки кроме того может отразиться и после проведенного ремонта. Может потребоваться через какое-то время вскрытие поверхностей. И это очень неприятная ситуация, ее ведь потом надо восстанавливать. Поэтому до отделочных работ при проведении ремонта необходимо обследование электрической проводки и после е проведения иметь заключение специалистов о качестве  выполненных работ.

Перечень работ

Специалисты электролаборатории инжиниринговой компания «ТМ Электро» в кратчайшие сроки выполнят следующие работы по проверке электрики в частном доме, коттедже или квартире:

• найдут места прокладки элементов скрытой электропроводки;
• устранят причину срабатывания установленной в щитке защитной автоматики;
• обнаружат обрывы проводки;
• найдут места, которые вызывают короткое замыкание;
• определят сечение кабелей и их соответствие потребляемой мощности
• обнаружат места утечек электроэнергии.

Кроме того, они проконсультируют по всем возникшим в процессе диагностики причинам неисправности или устранят их сами.

Внешние признаки некачественно выполненной электрики на объекте

Есть несколько очевидных признаков, которые можно выявить самостоятельно при анализировании проводки в доме.

К ним относят:

• плохое состояние электрического провода и других элементов проводки. Если система электропроводки выполнена скрытым способом, но есть дифференциальная защита, то работоспособность проверяется кнопкой «Тест». Хуже когда ее нет, а проводка выполнена из провода с алюминиевыми жилами. Проблемы с такой проводкой возникнут в любом случае и она должна подлежать замене. Ее состояние оценивается с помощью измерений, позволяющих оценить степень износа изоляции;
• неграмотно выполненная или устаревшая система заземления. Она должна выполняться по одной из двух, узаконенных действующими нормами системами: TN-S или TN-S-C, а не по устаревшей TN-C. Различаются количеством проводников. По нормам их должно быть 3 и дополнительный проводник защитного заземления не должен висеть в воздухе или быть соединенным с рабочим нулем в электрическом щите;
• изношенные корпуса розеток и выключателей. Они коробятся, чернеют и оплавляются в результате длительного воздействия чрезмерной нагрузки;
• несоответствие установленных в электрическом щите автоматов параметрам электрической сети, их плохое состояние или не доукомплектация всем необходимым;
• не грамотно распределена нагрузка по помещениям, отсутствие защиты на каждой линии и др. причины;
• отсутствие системы уравнивания потенциалов. Это приводит к поражению электрическим током, особенно в помещениях влажных и с металлическими предметами.

Разобраться с качеством проводки в частном доме, коттедже или квартире может только специалист, который разбирается во всех- нюансах и способах ее исполнения.

Он должен не только правильно диагностировать состояние электрики, но и уметь устранить неполадки с минимальными вложениями, а также обосновать необходимость проведения той или иной работы с указанием последствий. Наши электрики, имеют соответствующие лицензии и разрешения, быстро разберутся с причинами неполадок и устранят их.

При этом в своей работе будут руководствоваться действующей нормативно-технической документацией и современными электроизмерительными инструментами. Обратившись к нам, Заказчик получит надежного исполнителя, который выполнит необходимые работы с гарантией из качества.

Какой порядок поверки установлен

Главный орган, на который возложены функции учета потребления и поверки измерительного оборудования — это Центр Стандартизации Метрологии. В каждой области существует свой филиал Центра.

На собственника возлагается обязанность по выполнению процедуры, если поверка будет проходить в лаборатории. Собственник обязан доставить измерительный прибор в отделение или филиал Центра Стандартизации Метрологии, и согласовать, когда будет проведена поверка. Со стороны Энергосбыта должен быть контроль за сроками поверки приборов, и при приближении даты должно осуществиться информирование собственника оборудования о том, что необходима ревизия.

В случае возникновения сомнений у пользователя в достоверности показаний счетчика, он вправе обратиться к организации, осуществляющей поверку, до истечения срока предыдущей ревизии.

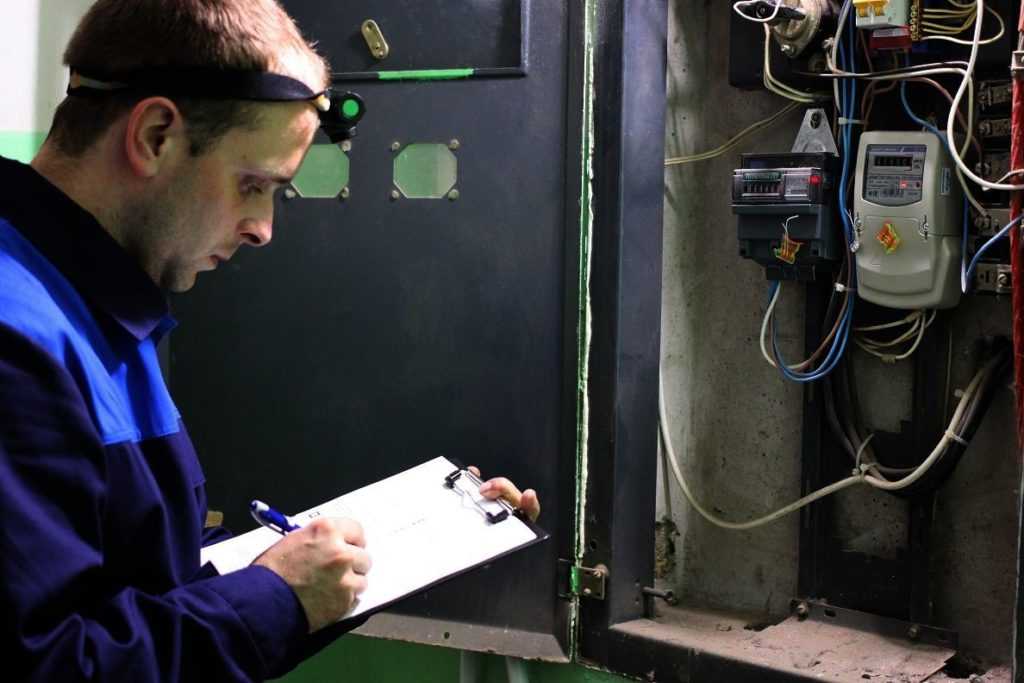

Регламент действий потребителя, чтобы сделать поверку электросчетчика на дому без снятия:

1. Сделать звонок в компанию, которая занимается поверками. В телефонном режиме оставить заявку на ревизию измерительного прибора, без снятия последнего.
2. После того, как метролог проведет поверку, на руки пользователю выдается пакет документов, в составе которого можно найти акт проверки счетчика. Полученные бумаги необходимо отнести в энергопоставляющую компанию, работающую на территории проживания потребителя.
3. После того, как специалисты энергопоставляющей организации проверят все документы на правильность заполнения и достоверность данных, по адресу установки электросчетчика приходит сотрудник РЭС и пломбирует счетчик. Как только пломба поставлена, электрик должен переписать показания прибора.

Поверка проводится с использованием специальных инструментов и аппаратуры. Если есть небольшие отклонения, то мастер может на месте провести калибровку и восстановить работу. Если все правильно работает, отклонений и нарушений нет, тогда счетчик снова пломбируется с выдачей акта.

No tags for this post.
