Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Советы опытных электриков

Для проведения монтажа подрозетников профессиональные электрики советуют покупать про запас примерно двадцать сантиметров провода. Такой неприкосновенный запас нужен для непредвиденных ремонтов. Всегда должно быть несколько лишних сантиметров. Специалисты объясняют это тем, что при установке розеток всегда подрезают провода. Конец каждого провода подвергается зачистке. Запас проводов снижается.

Бывают ситуации, когда происходит нехватка проводов. В таком случае необходимо нарастить недостающую часть с помощью сварки или спаять нужный кусок. Такие методы считаются крайними, так как полученный провод будет отличаться по качеству и своим характеристикам.

В запасе всегда должны иметься идеально ровные провода, у которых не будет видимых дефектов, например, заломов. Нельзя допускать, чтобы в коробке шнуры без изоляции касались друг друга.

Можно ли устанавливать розетку без подрозетника

Такой вариант возможен, но надо учитывать, что увеличивается риск возникновения различный последствий, так как это не очень безопасный метод. При небольшом коротком замыкании возникает риск возгорания, поэтому монтаж можно производить только специальных розеток, пригодных для такого монтажа.

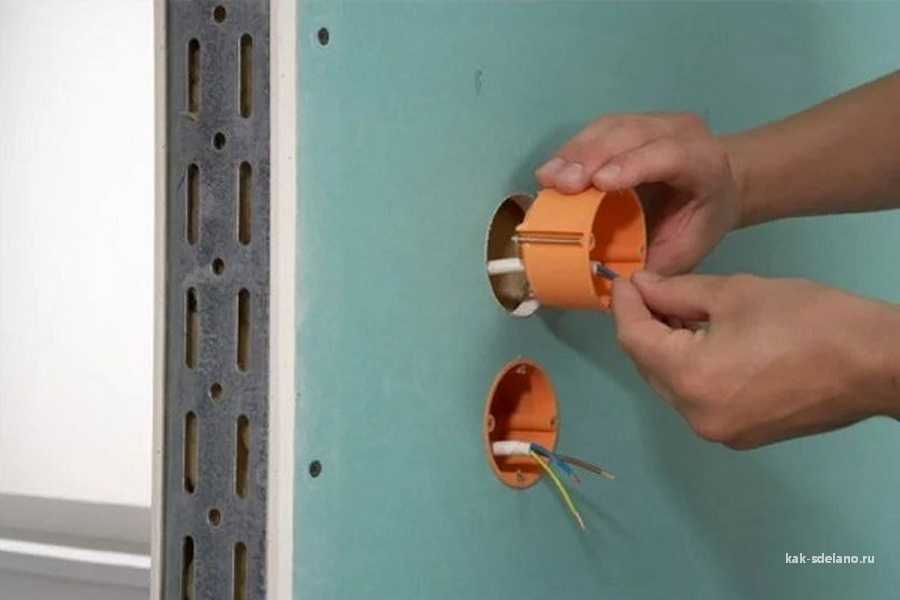

В гипсокартон

Алгоритм монтажа следующий:

Выбрать хорошее место, рекомендуемая высота от пола 30 см.
Сделать разметку

Этому процессу желательно уделить особое внимание, так как в результате блок может встать криво.
Просверлить отверстие с диаметром 45 см, также уделяя этому большое внимание, наклон влево или вправо может потом привести к неблагоприятным последствиям.
Основная сложность заключается в работе с гипсокартоном, надо предельно аккуратно просверлить 4 отверстия для закрепления розетки и вставить дюбеля. Если приложить чуть больше усилий или просверлить его слишком близко к центру, гипсокартон обломается, а с этим уже ничего не сделаешь.
Потребуется отключить электричество в помещении

Затем подключить проводку и можно переходить к заключительному этапу.
Крепление розетки. Вставить блок в отверстие и закрутить шурупы.Большим минусом установки без подрозетника является ненадежность. Через некоторое время она расшатается, разобьет гипсокартон или еще хуже — отломает кусок и выпадет, что может привести к пожару или замыканию цепи.

В бетонную стену

Советы по установке:

  • Отверстия нужно сверлить с предельной точностью, чтобы не разрушить стену, иначе необходимо будет устанавливать подрозетники.
  • Отверстия для крепления надо делать глубже, чтобы обеспечить надежную фиксацию.
  • Перед креплением необходимо разогнуть усики, чтобы сделать под них пазы в стене.

Установка розетки без подрозетников имеет много недостатков. Она может расшататься и выпасть, в результате придется зашпаклевывать и заново просверливать дырки в стенах. Разогнутые усики будут разбивать стену. А самым большим минусом можно считать то, что через некоторый промежуток времени стены начнут бить током. Подрозетники являются необходимой частью при монтаже розеток, поэтому если имеется возможность, то их всегда рекомендуется приобретать.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Техника безопасности

Многие люди при монтаже выключателя в подрозетник учитывают только свои пожелания, которые касаются дизайна помещения. Они редко учитывают важные требования безопасности по работе с электричеством:

  1. Необходимо, чтобы были качественные и надежные соединения контактов. Электроэнергия должна проходить по ним практически без потери напряжения.
  2. Нужно проверять и контролировать, находятся ли все жилы под изоляцией.
  3. Необходимо ограничить доступ в комнату на время работ. Не стоит подпускать к оголенным проводам детей и животных.
  4. Не следует протягивать проводку в стене из дерева. Это опасно.

Инструкции по работе

Способ выравнивания стен и потолков гипсокартоном зависит от линейных перепадов по высоте и ширине. Если разница не превышает 3 сантиметров, то листы приклеивают на специальный клей или монтажную пену. В остальных случаях делают разметку и устанавливают профили для гипсокартона.

При установке листов на металлопрофиль образуется межстеновой зазор. Воздушное пространство можно заполнить монтажной пеной, что создаст дополнительную звуко- и теплоизоляцию. Для этого в каждом листе просверливают по 9-12 отверстий, по диаметру совпадающих с размером ствола монтажного пистолета.

Через отверстия под лист вводят небольшое количество состава. Чтобы не произошла деформация покрывного материала, его дополнительно укрепляют с внешней стороны листом фанеры, удерживая 10-15 минут до полного расширения пены. На ровные стены листы наклеивают сразу на монтажную пену. Для выполнения работы требуется сноровка и тщательная подготовка. Клей-пена наносится зигзагообразными линиями по всей площади листа и сразу прикладывается к стене. Ее прижимают с усилием и удерживают в таком положении 10-15 минут.

Какие бывают виды?

Подрозетник устанавливают для того, чтобы розетка или выключатель прочно встали на нужное место. Данный элемент обеспечивает качественную фиксацию, препятствует возникновению пожаров.

Подрозетники можно разделить на виды, исходя из различий по материалу изготовления.

Пластиковые. В наше время пользуются самым большим спросом. Главным плюсом данного материала является то, что он негорючий. Такой вид широко применяется в деревянных стенах. Используется в комнатах, отделка которых выполнена из вагонки или бруса. Такие элементы покупают для монтажа в банях, а также для загородных домов. Спектр применения весьма обширный. Да и стоимость пластиковых элементов не столь велика. Металлические подрозетники стали использовать гораздо реже. Несколько лет назад их покупали для того, чтобы в случае возгорания они не давали огню выйти за пределы данного элемента

Важно понимать, что металл является проводником электричества и использовать данный вид изделия недопустимо из-за техники безопасности при работе с электроприборами. Спрос на данный тип подрозетников заметно снизился

Деревянные накладки не теряют своей актуальности и в наши дни. Они часто используются при монтаже электрической проводки, в случае установки розетки на стене.

Что лучше выбрать? Специалисты советуют прибегать к выбору пластиковых конструкций. Это наиболее оптимальный вариант.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

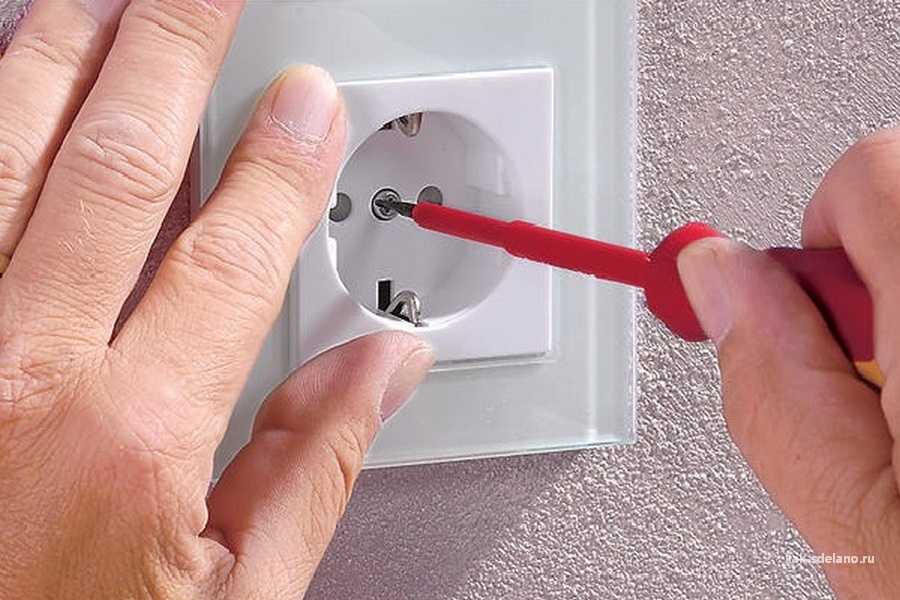

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

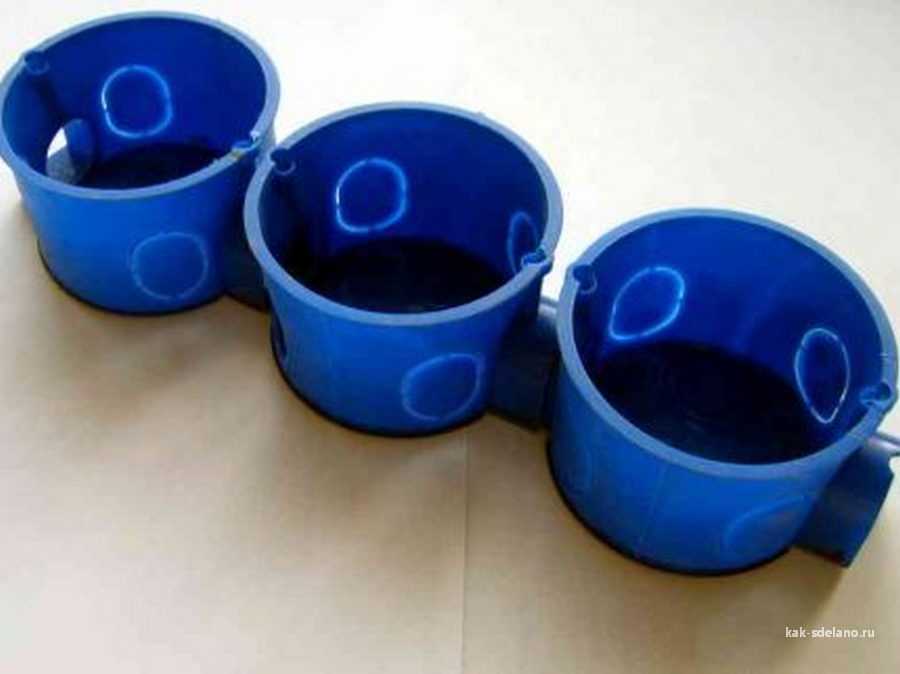

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

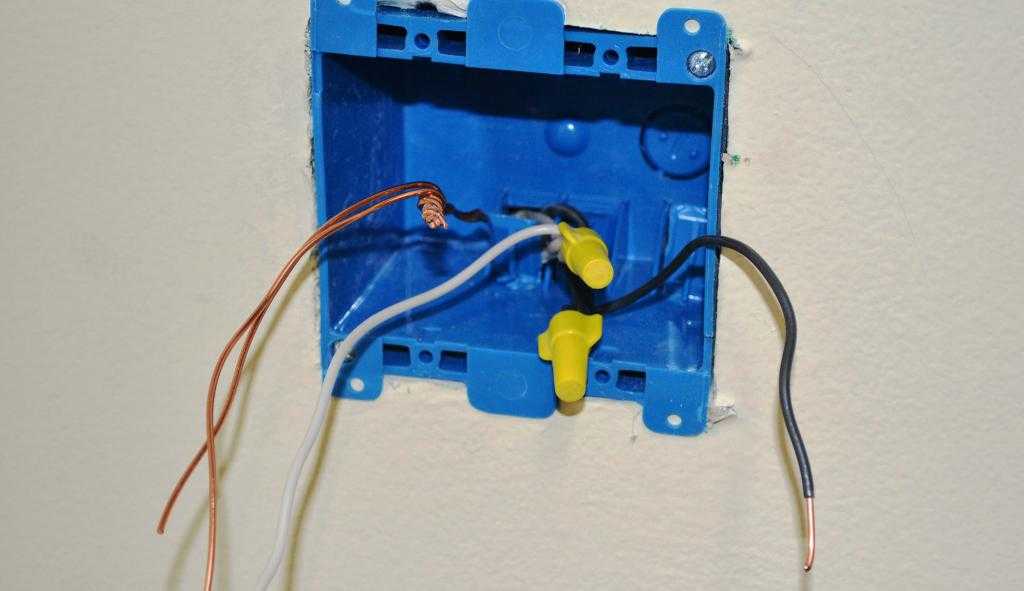

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

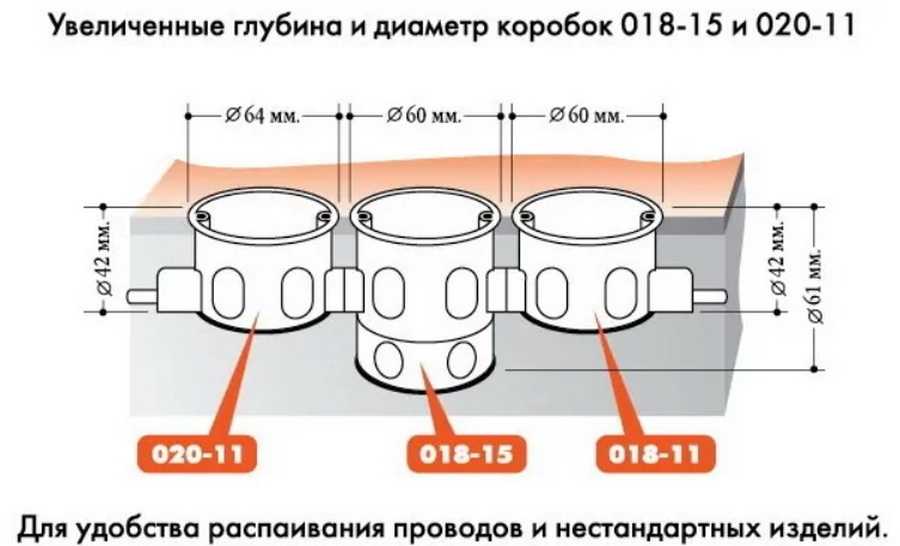

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

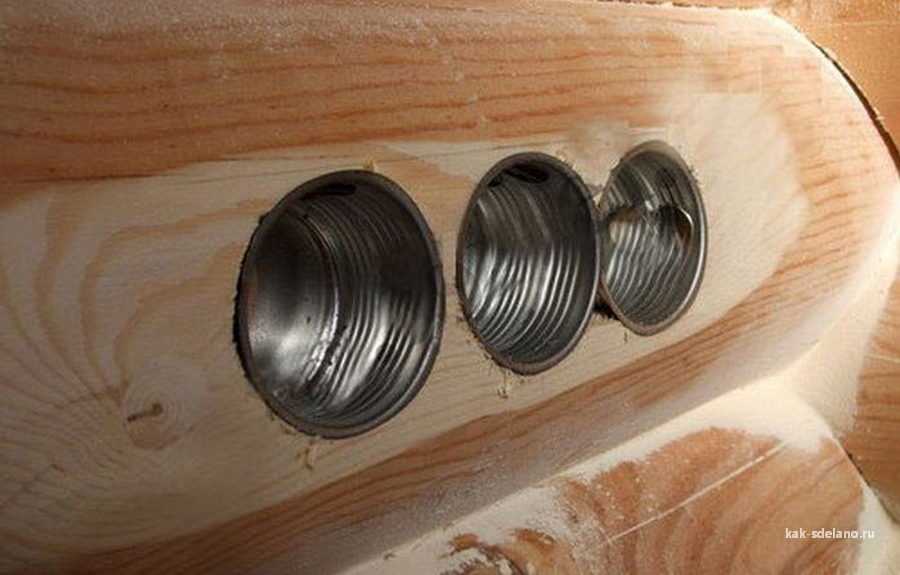

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Подготовка поверхности стены

Основание должно быть ровным и чистым. На нем не должны присутствовать жирные пятна и пыль. Лучше всего очистить стены слегка влажной щеткой, что позволит избавиться от большинства загрязнений. Постарайтесь ограничить до минимума применение химических средств, только для удаления жирных пятен.

Затем стену следует хорошо загрунтовать по всей поверхности. Однако не обязательно применять дорогие грунтовки. Вполне подойдут типичные популярные грунтовки.

Многие производители предлагают грунтовки, предназначенные под конкретный тип стены (кирпич, бетон, блоки и т. д.). Независимо от вида, необходимо помнить, что целью использования грунтовки является уравнивание впитываемой способности стены по всей поверхности и улучшение способности связывать ее с клеевым раствором.

Какие нужны инструменты для операции?

Монтаж розетки в подрозетник считается достаточно простой процедурой, если знать основные тонкости процесса. Больше всего времени тратится на сверление стены. Причем монтаж подрозетников в кирпичной стене от такой же манипуляции в бетон немного отличается. Процесс происходит быстрее в кирпичной стене.

Перед началом работ необходимо отключить электричество в квартире, необходимо соблюдать технику безопасности. Не следует путать рычаг, отключающий одну комнату, от общего автомата на весь дом. При отключении помимо фазы разрывается также ноль. Обязательно нужно проверить, есть ли напряжение, даже если человек отключил автомат.

Для монтажа розетки в подрозетник важно заранее подготовить инструменты. Для работы потребуются:

  1. Крестовая отвертка и маленький уровень.
  2. Заранее нужно подготовить пассатижи.
  3. Потребуется приобрести гильзы ГМЛ.
  4. Стоит также запастись термотрубками и специальными пресс-клещами.
  5. Не обойтись при работе без перфоратора и электродрели. Нужно приобрести шпаклевку и шпатели.

У каждого в инструментах можно найти молоток, маркер, зубило. Все перечисленные инструменты потребуются для дальнейших действий.
