Настройка таймер-розетки
Розетки-таймеры имеют несколько кнопок, при помощи которых делается настройка реле на нужный режим. Стоит отметить, что некоторые модели имеют свои особенности, поэтому знакомство с памяткой производителя является обязательным. Общий ход настройки состоит в следующих действиях:
- Вначале нажимают кнопку «включить», дисплей показывает разные значки, только после этого включают таймер.
- Затем обозначают время настройки (сутки, неделя) и обозначают границы времени действия прибора.
Процесс настройки розетки 220в завершается нажатием кнопки таймера. Для просмотра заданных настроек необходимо задержать руку на кнопке примерно на пять секунд. Перед началом работы рекомендуется сделать записи о произведенной настройке. Запрограммировав реле, не нужно забывать включить сам электроприбор.
Существуют розетки с таймером отключения и в этом случае включение прибора может не регулироваться. У таких розеток есть кольцо со специальным индикатором и режим работы прибора определяется его цветом. Зеленый загорается — электрический прибор отключен, горит желтый — работает в положенном режиме.
Чтобы их переключить, применяют и кнопку, и боковую часть. Благодаря первому режиму, розетка находится в постоянной работе, второй обеспечивает периодическое включение. Настройки при этом сохраняются в течение 4—5 дней даже без поступления электроэнергии. Реле с электронным управлением могут регулировать работоспособность бытовой техники в 150 вариантах.
Настройка механического таймера
Механический задатчик времени представляет собой верньер со шкалой, размеченной по часам, и дополнительно разбитой на пятнадцатиминутные сектора. Оборот верньера составляет 24 часа.
Каждый пятнадцатиминутный сектор оканчивается ламелью (клавишей), которая может находиться в нажатом, или отжатом состоянии. Алгоритм установки меток времени на таймере следующий:
- Выставить верньер на текущее время, поворачивая его по часовой стрелке, пока напротив маркера не установится метка актуального времени. В противоположную сторону диск не вращается, и, если приложить усилие, он сломается.
- Выставляем периоды включения и выключения тока в нагрузку. При помощи шариковой ручки, или другого тонкого предмета, необходимо нажать или поднять ламели. Каждая клавиша удерживает состояние розетки 15 минут. Нажатая клавиша устанавливает режим «включено», отжатая «выключено».
Для включения напряжения на полчаса необходимо нажать две расположенные рядом клавиши. Для включения на час — четыре, и так далее. Цифры на шкале указывают время суток, в которое будет включена, или выключена, розетка.
После установки таймера устройство подключается к электрической сети, и верньер начинает вращаться, наподобие часовой стрелки. Через 24 часа цикл начнется сначала.
На розетке имеется переключатель, позволяющий перевести гаджет в режим «Всегда включен», или «Всегда выключен» В этих режимах установки таймера игнорируются.
Достоинства: Низкая цена.
Недостатки: невысокая точность и энергозависимость. Погрешность периодов включения и выключения, погрешность установки текущего времени. При отключении объекта от электроэнергии, вращение верньера останавливается, и возобновляется после возобновления подачи электропитания. Текущее время на устройстве в таком случае необходимо корректировать. Установка временных промежутков производится только вручную, на период не более суток.
Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 и аналогичных им моделей:
Общая инструкция для розетки-таймера : 61925 / TM22 / TMH-E-4 / TM21 / 61925 / TM24 и аналогичных им моделей:
| Характеристики | Значение |
| Напряжения питания | 230 В |
| Рабочая частота | 50 Гц |
| Максимальная нагрузка прибора | 16 А |
| Минимальная уставка по времени | 1 минута |
| Температура | от –10 до +40 0 С |
| Точность | ±1 минута в месяц |
| Резерв батареи | 1.2 В > 100 ч |
Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)
Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель) В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения. Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)
Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник) Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом. В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)
Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание
Правильная установка датчика движения Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение. Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон. Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки. При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)
В завершение – рекомендации относительно установки: • в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло
Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения; • принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства; • устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;. Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время
Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств
Сегодня большинство покупателей отдают предпочтение программируемым розеткам, таймер в них инициирует включение и выключение устройства в определенное назначенное время. Это нововведение позволяет существенно понизить траты на электроснабжение и делает комфортным и безопасным эксплуатацию электронных устройств.
Принцип работы
Способ коммутации электрических контактов в программируемой розетке основывается на том, что в процессе срабатывания реле проводники замыкаются. Таким образом можно достичь включения и выключения нагрузки с необходимыми для человека интервалами в заданном режиме. Каждая розетка оснащена специальным таймером, который запускается нажатием кнопки «старт». Устройство отрабатывает заданный ему промежуток времени, а после переходит в режим «пауза». Позднее вновь может быть включен режим «старт», и так по кругу, пока хозяин не остановит механизм или не задаст другие настройки. Работой программируемой розетки заведует микропроцессор, хранящий информацию в своей памяти.
Зависимо от типа выбранной модели и ее главных характеристик, такая умная розетка может обеспечивать своему владельцу настройку нескольких программ:
- суточной – когда процесс приготовления ограничен временем до 24 часов;
- недельной – предоставляет возможность запрограммировать начало и окончание работы самогонного аппарата отдельно в определенные дни недели.
Производители
Сейчас на массовом рынке есть несколько ведущих производителей, на которые ориентируются большинство остальных, менее крупных фирм.
Приблизительно на одной планке с Basalte стоит французская фирма Legrand, отличается она разнообразием функций для разных помещений и потребностей. Несмотря даже на оправданное соотношение цена-качество, устройства этих производителей придутся по карману не всем.
На помощь придёт отечественный производитель Livolo, широко известный пока только у нас и в Восточной Европе. Привлекательная цена, – от 30 долларов за самую простую модель, минималистический дизайн и при этом качественные материалы.
Например, каждая модель имеет панель из закалённого стекла устойчивого к повреждениям, но нет такого выбора дизайнов как у двух предыдущих фирм, тем не менее эта фирма имеет хороший старт и даёт шанс оправдать русского производителя, показав, что она мало чем уступает западным производителям.

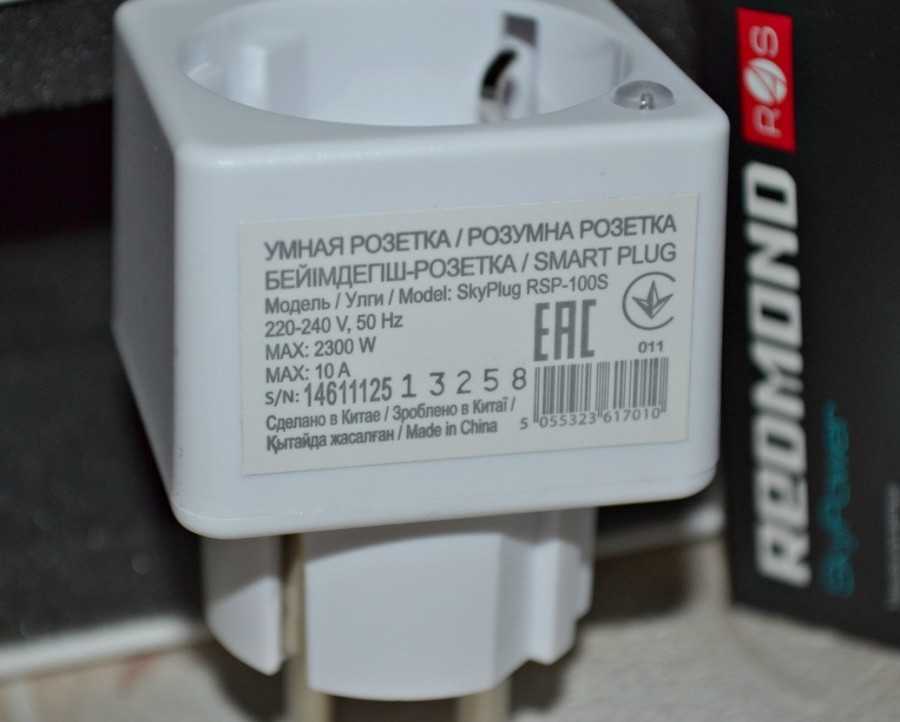

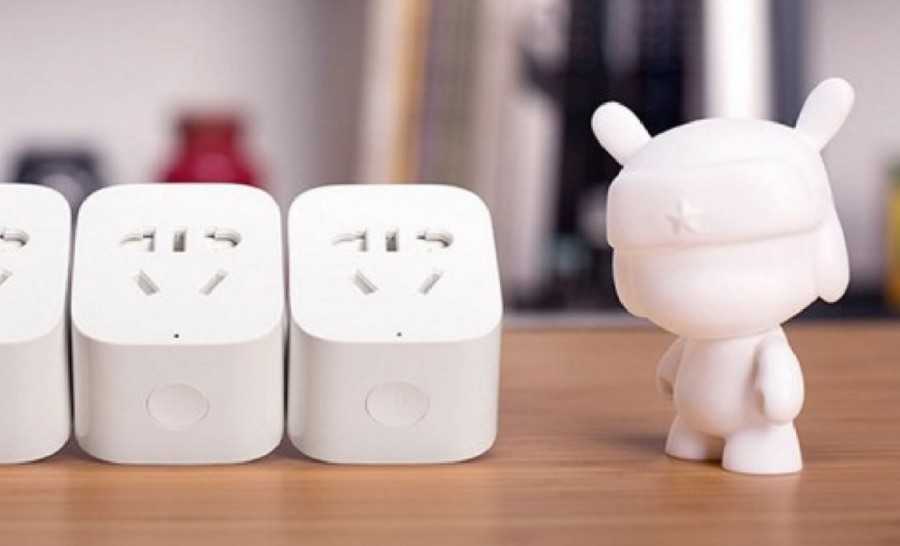

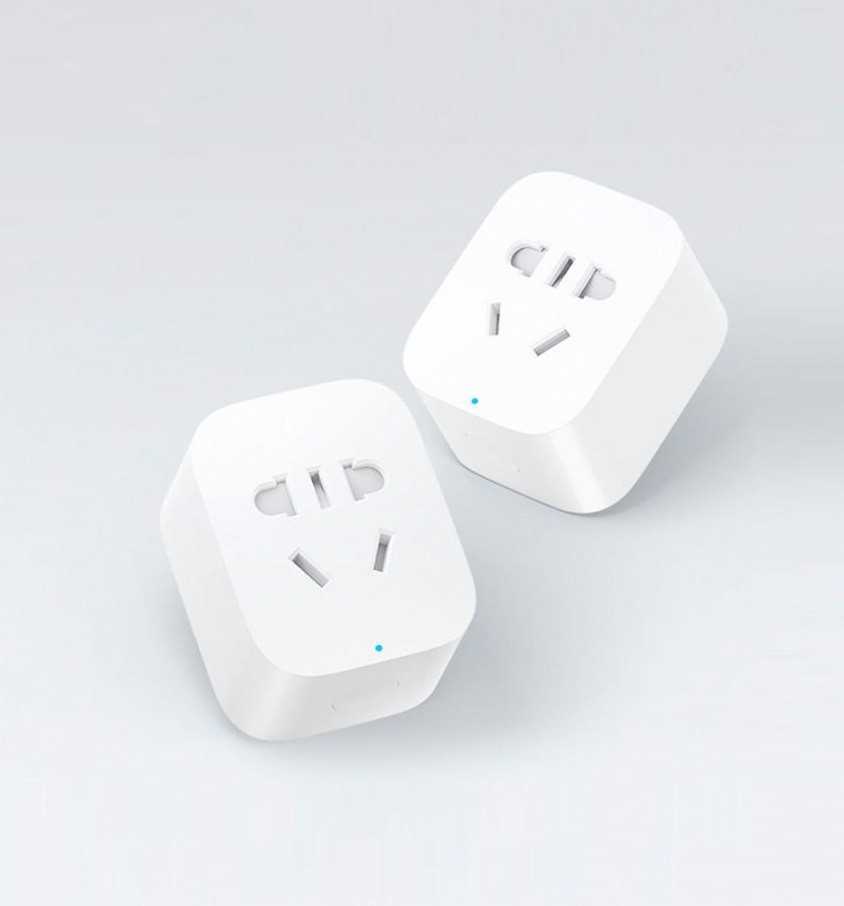

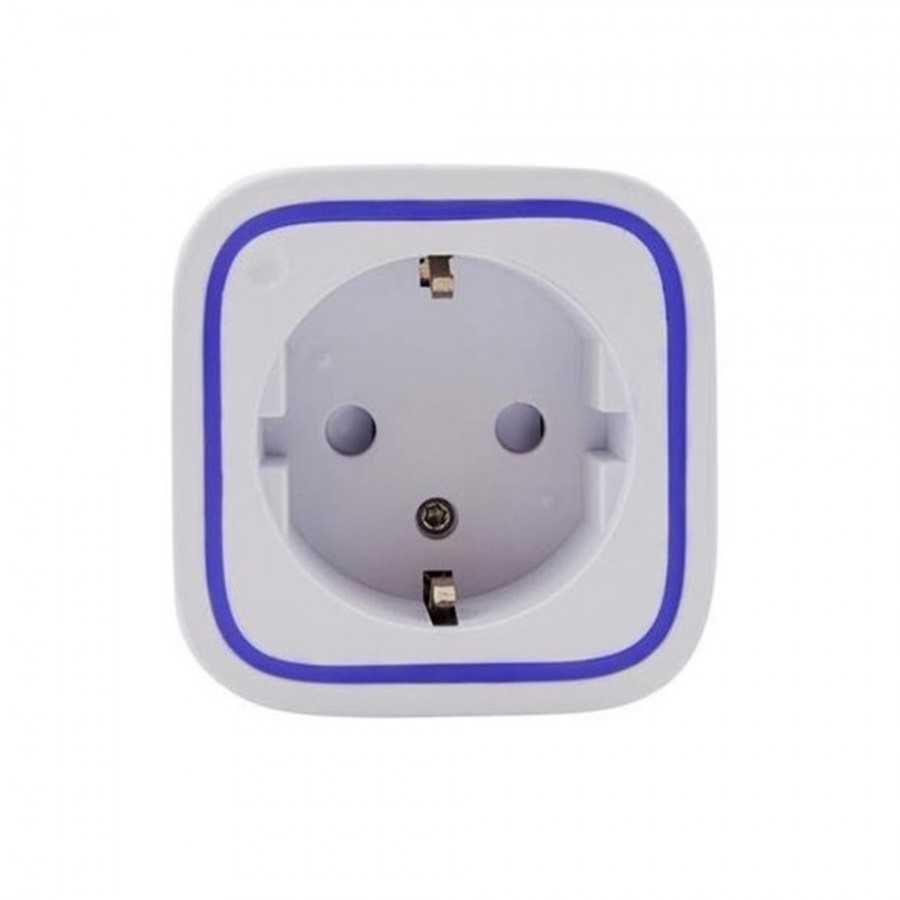

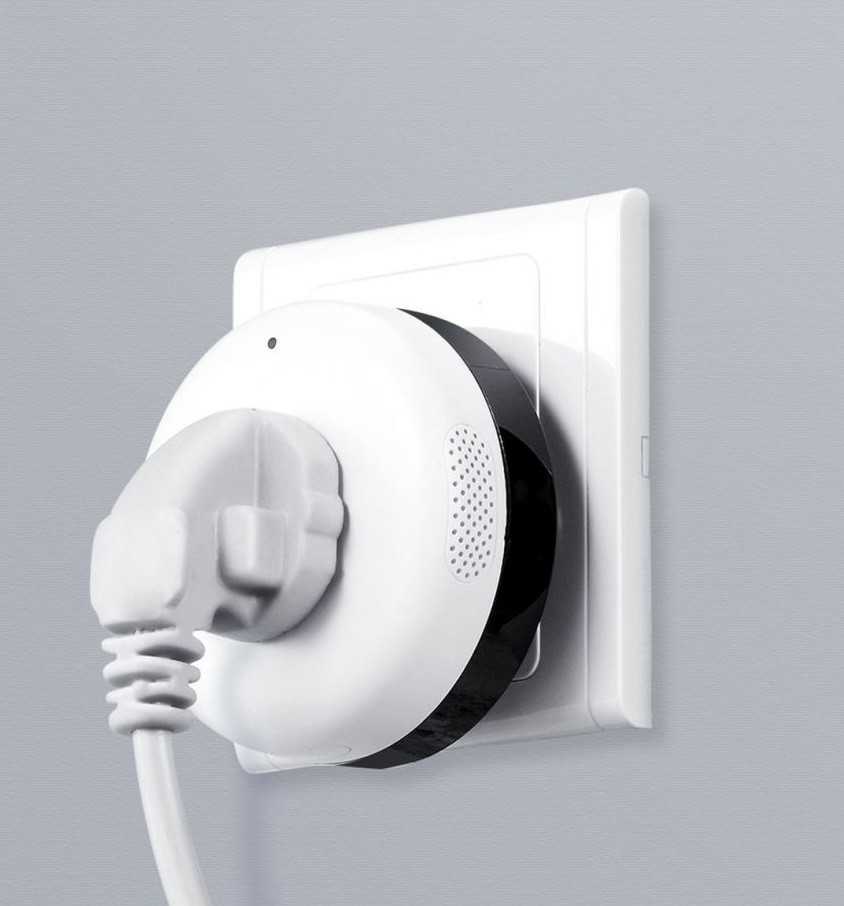

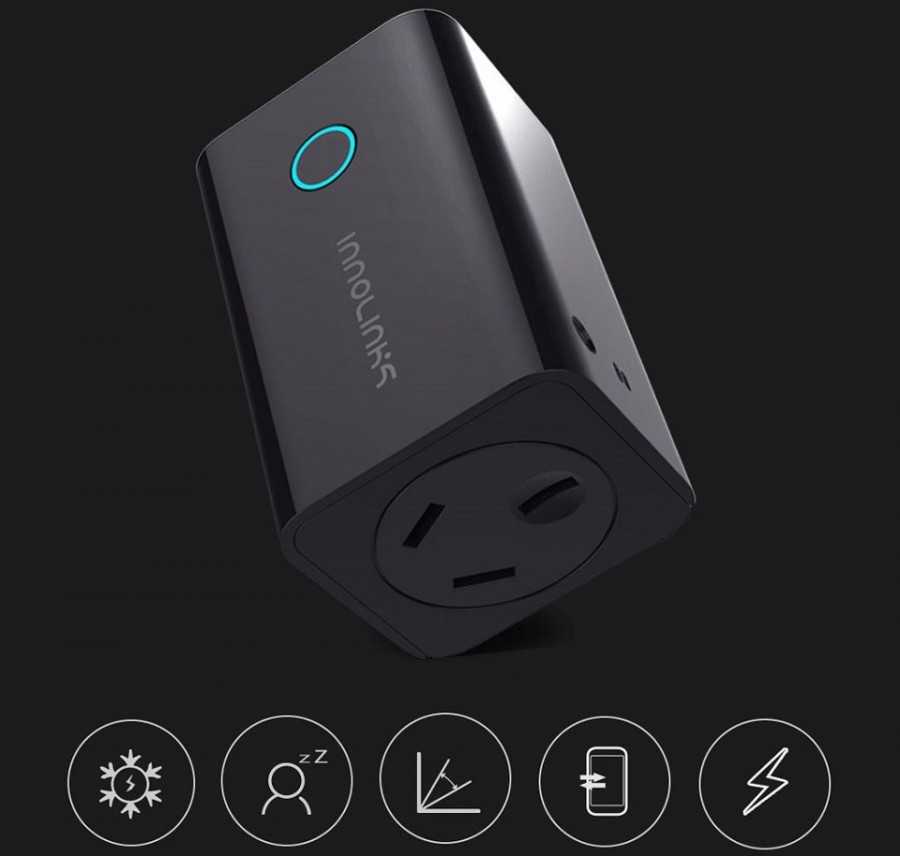

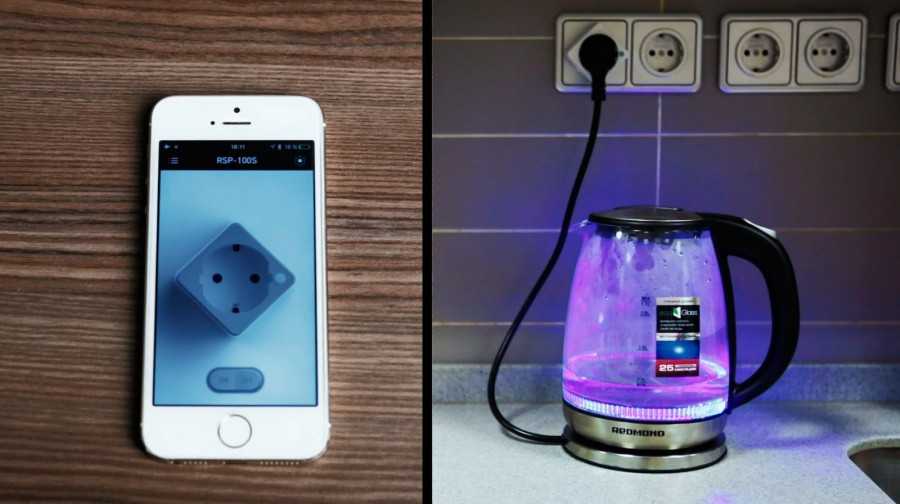

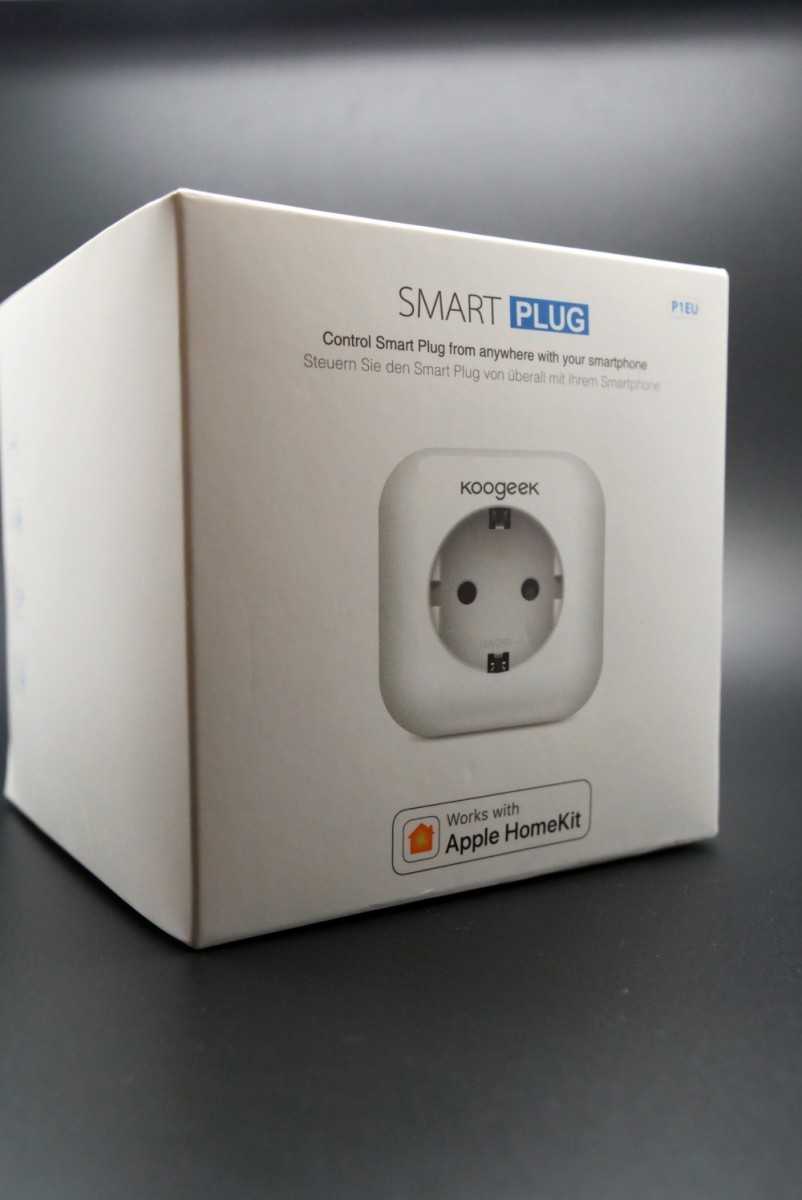

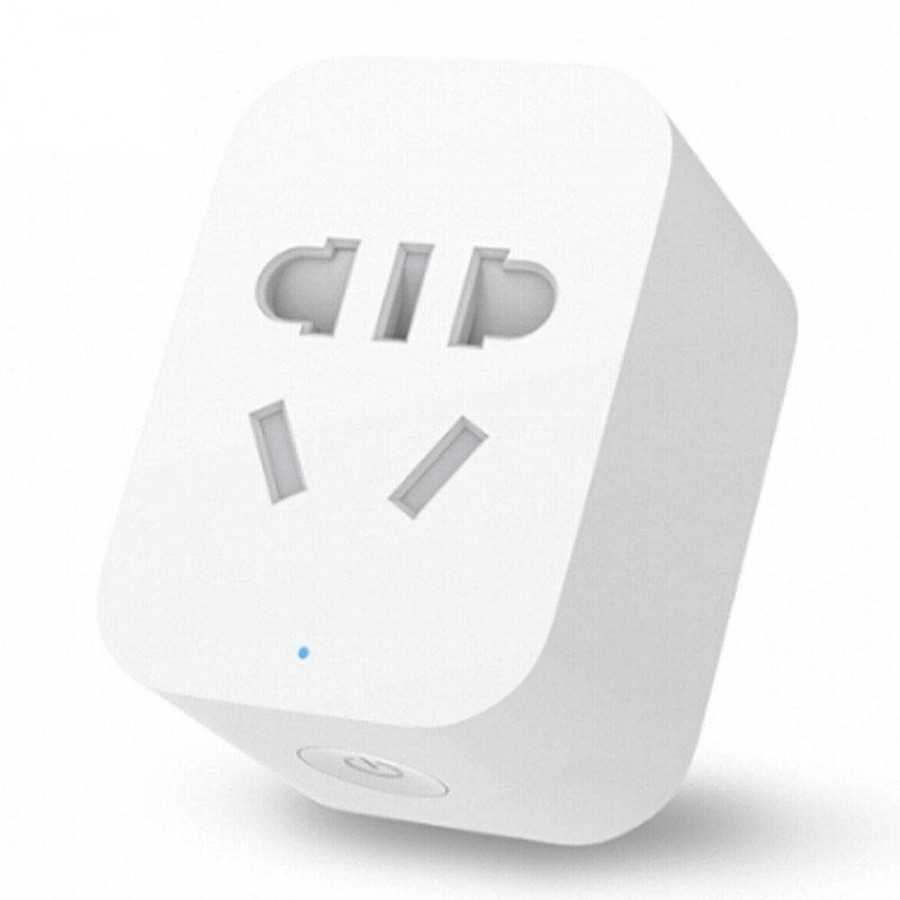

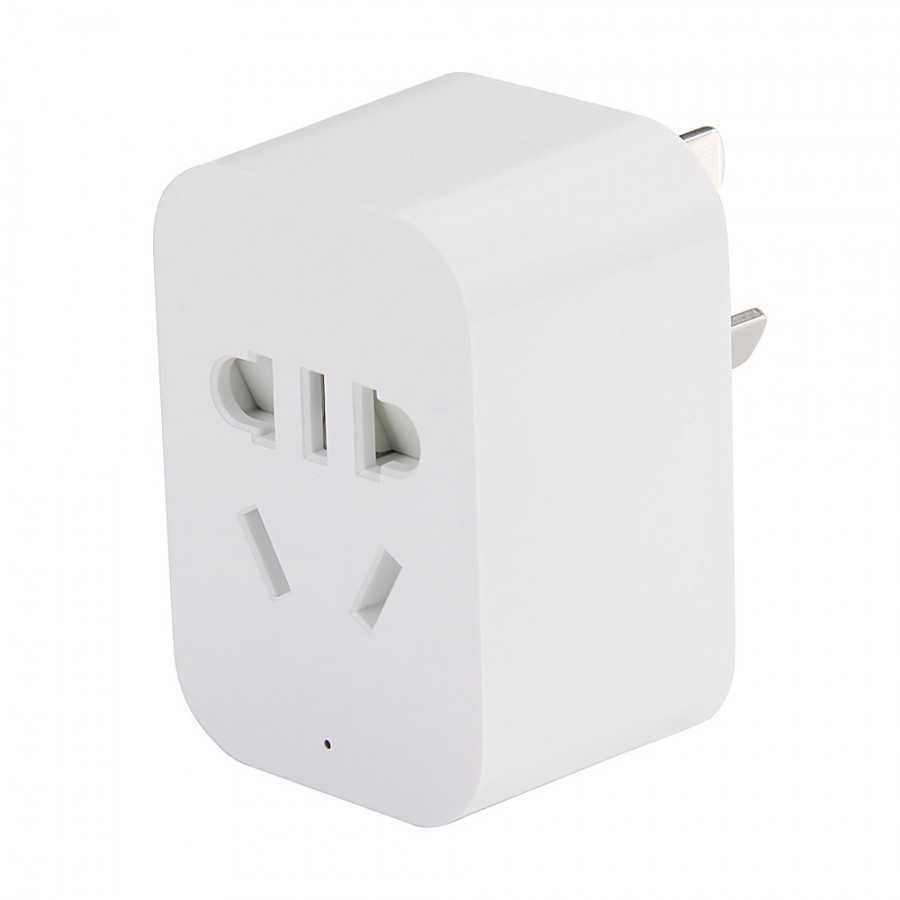

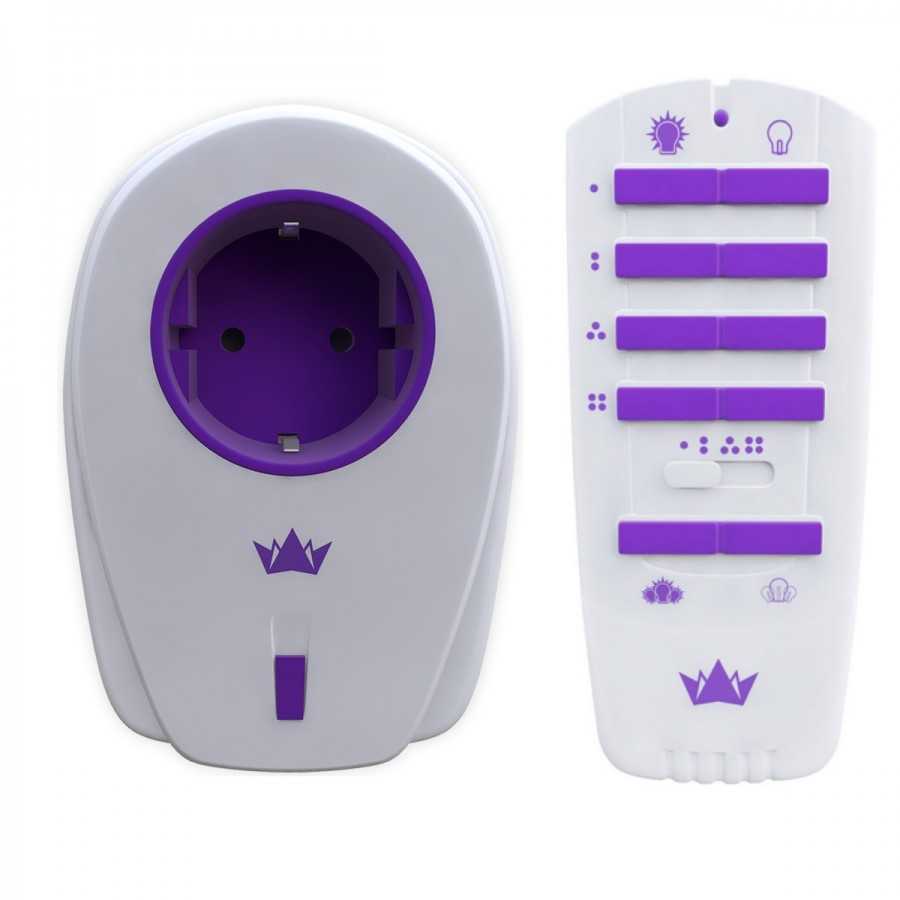

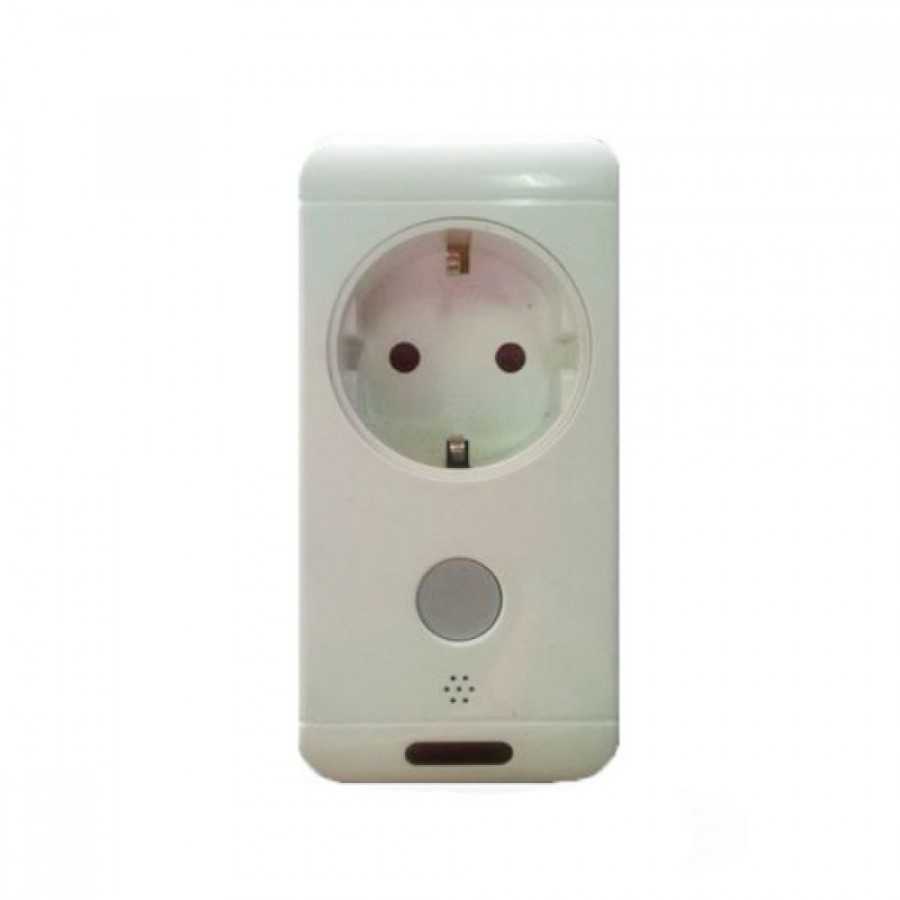

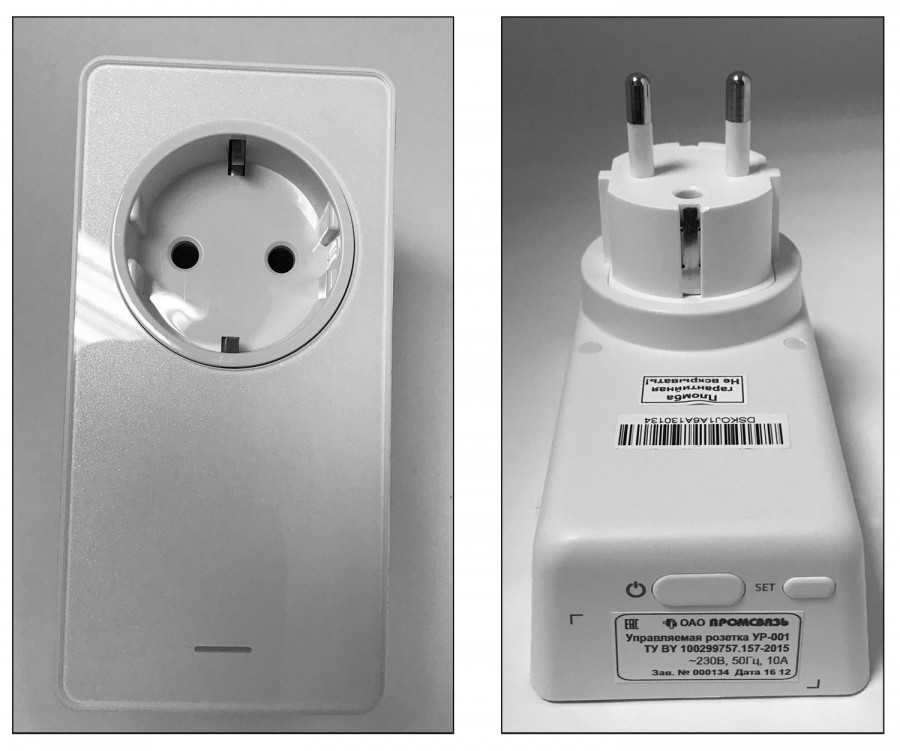

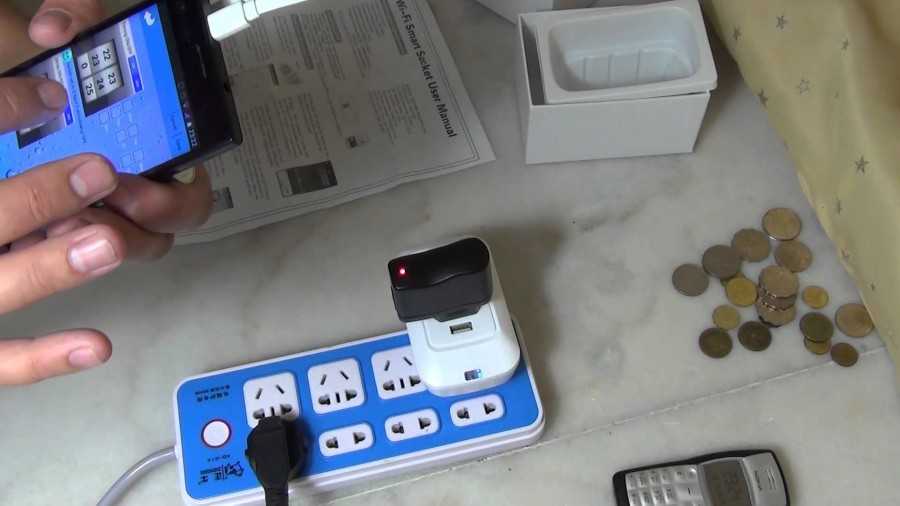

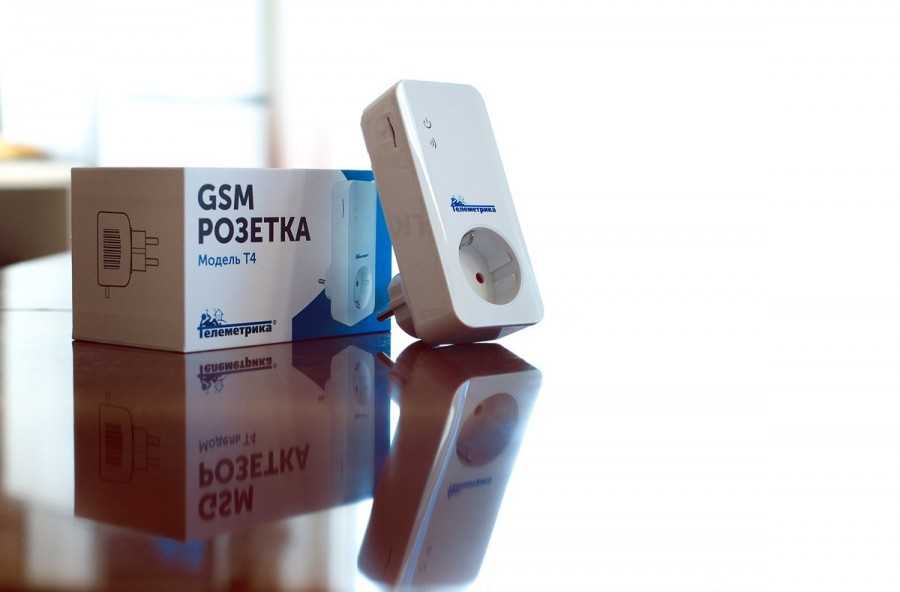

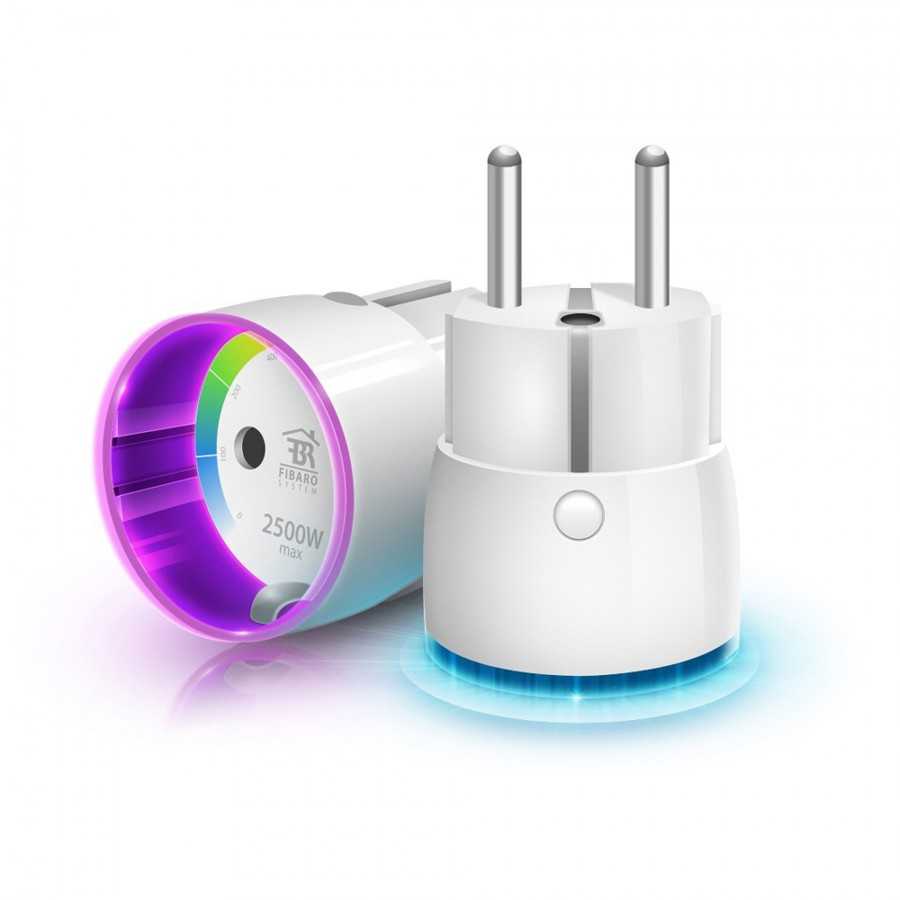

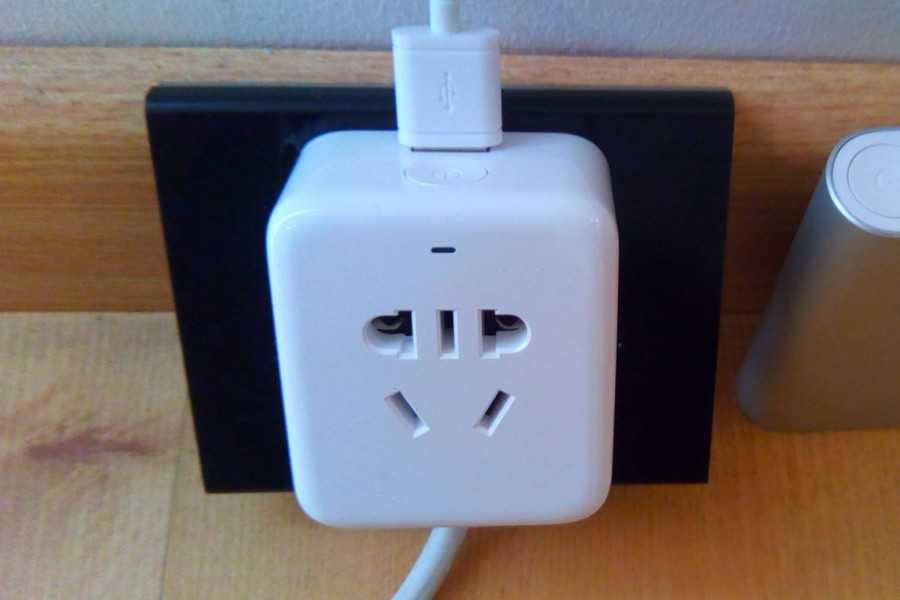

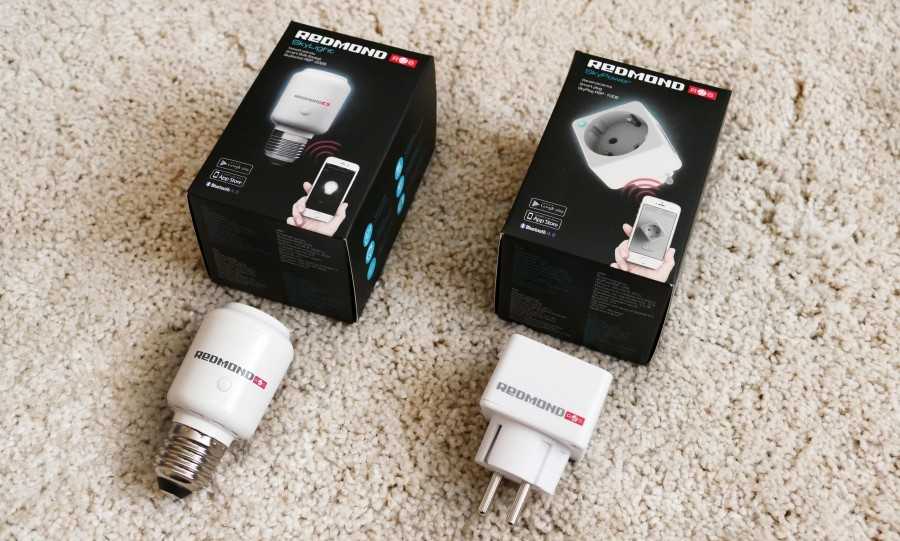

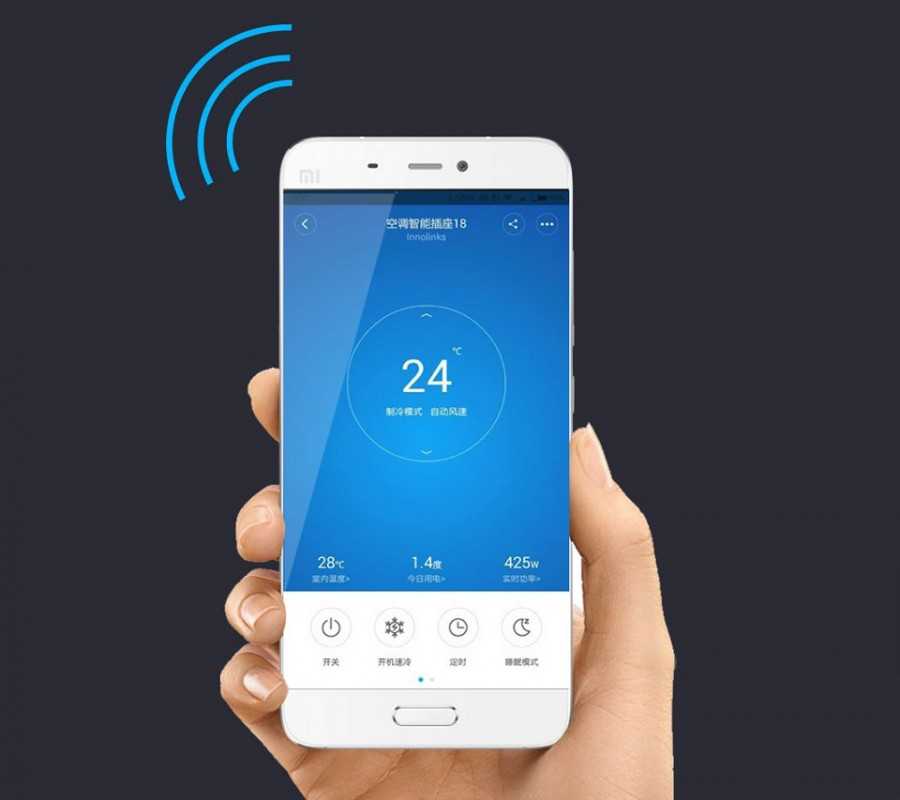

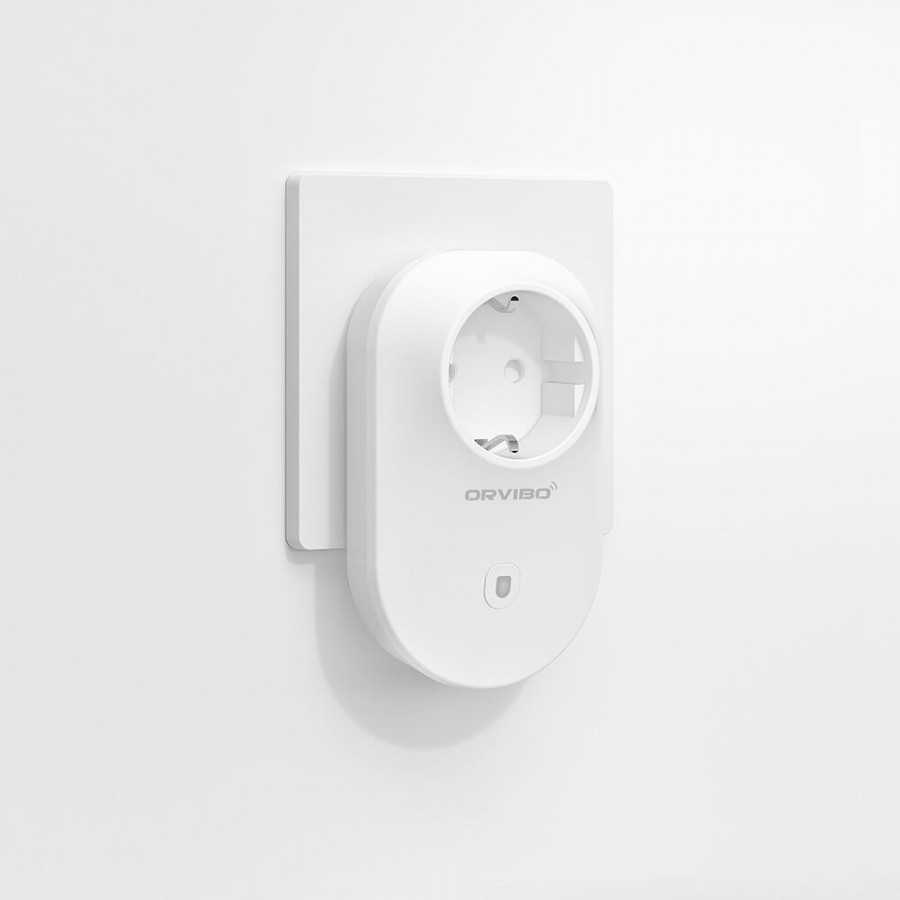

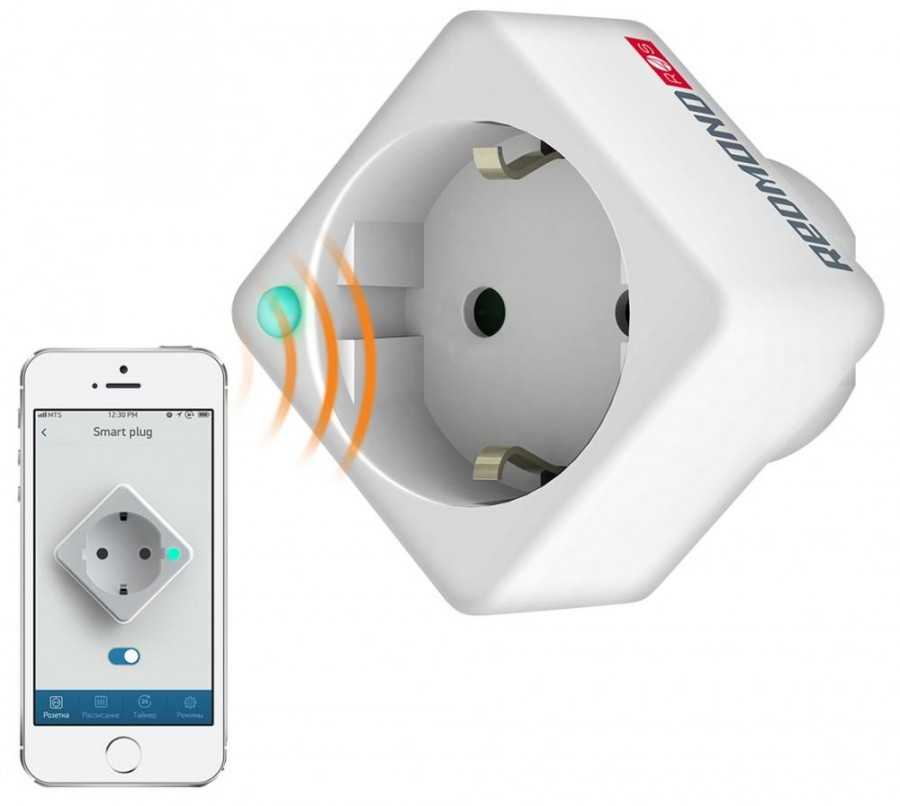

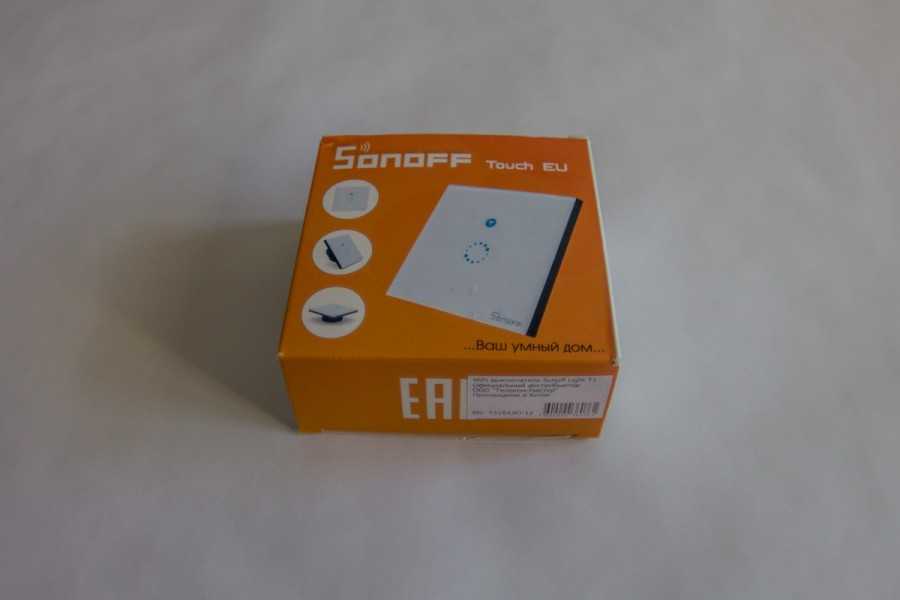

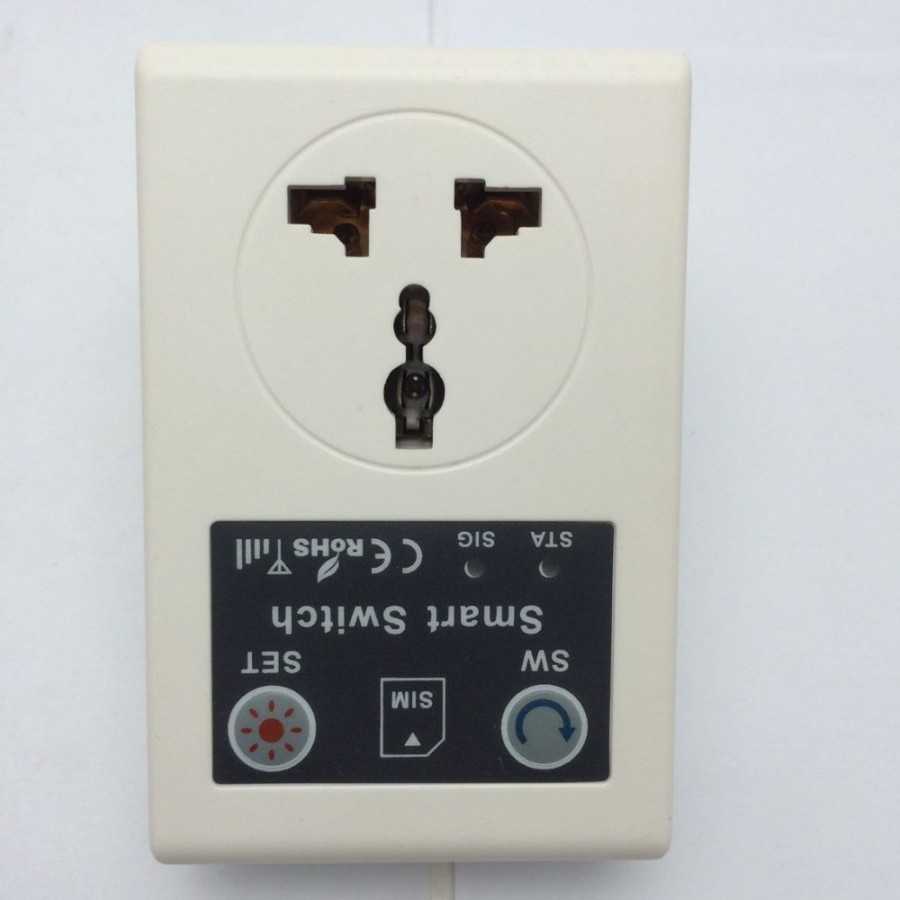

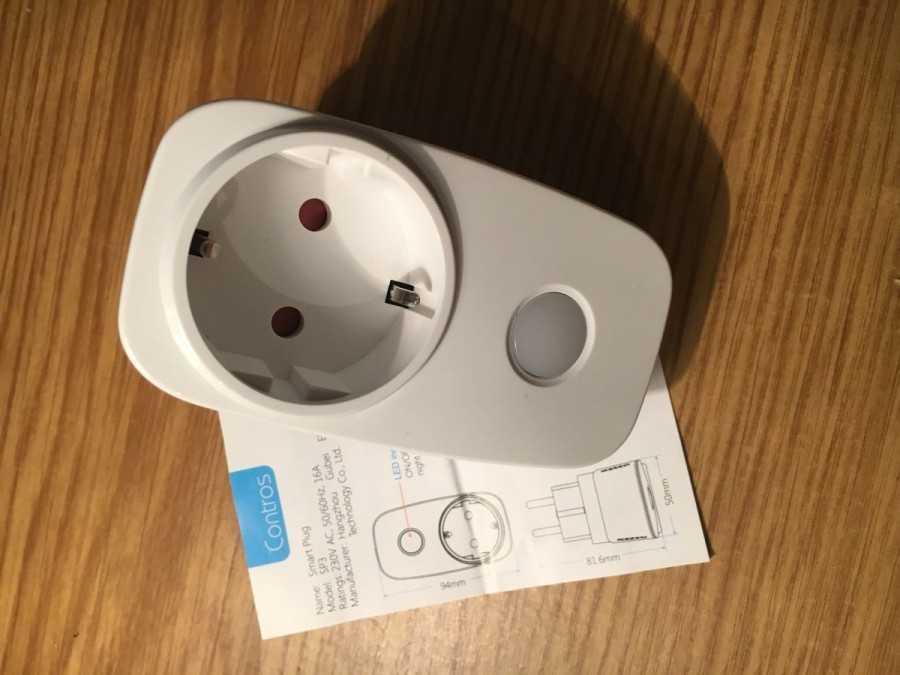

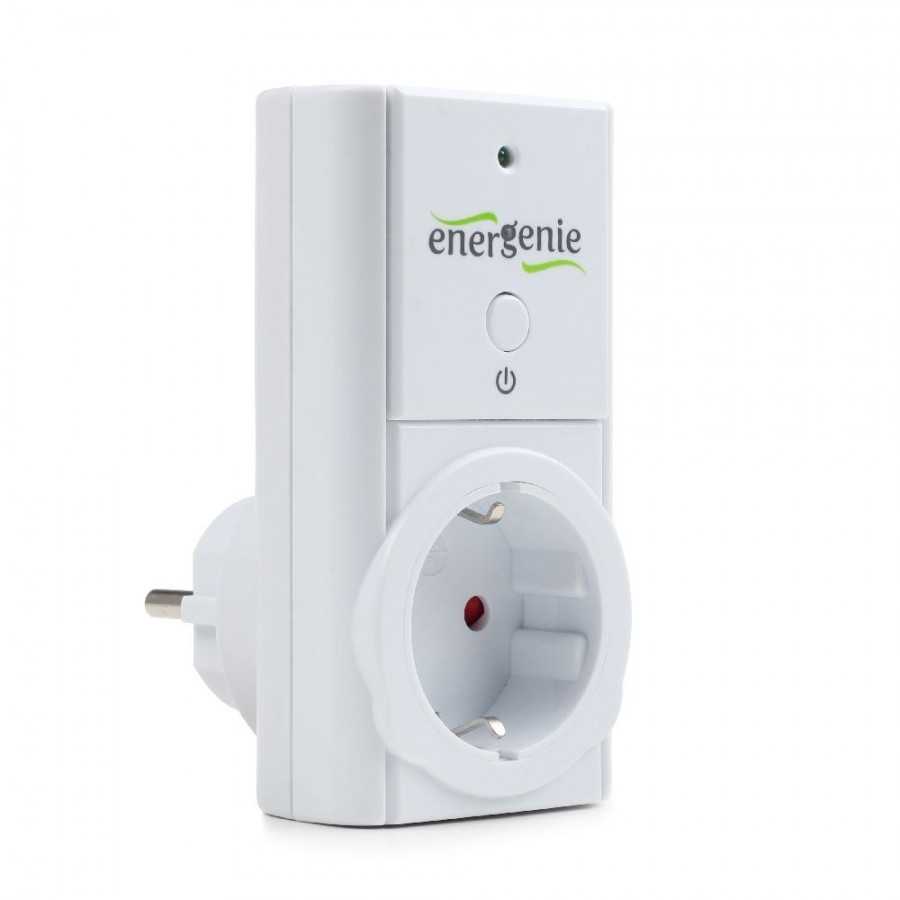

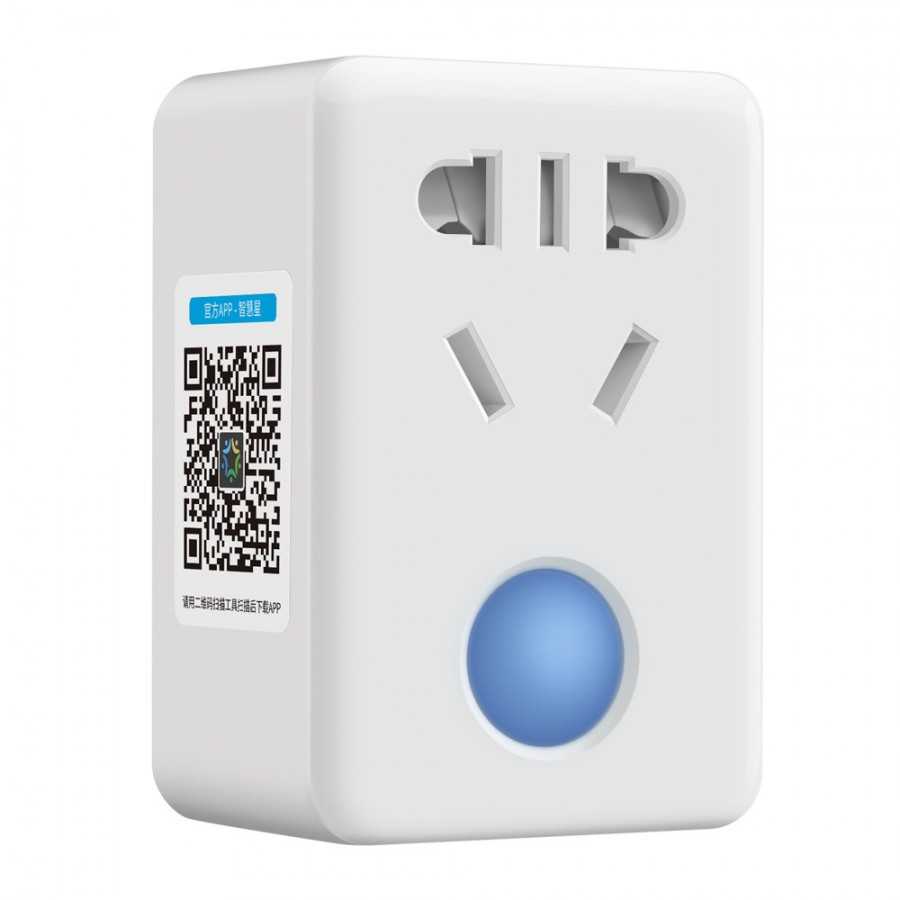

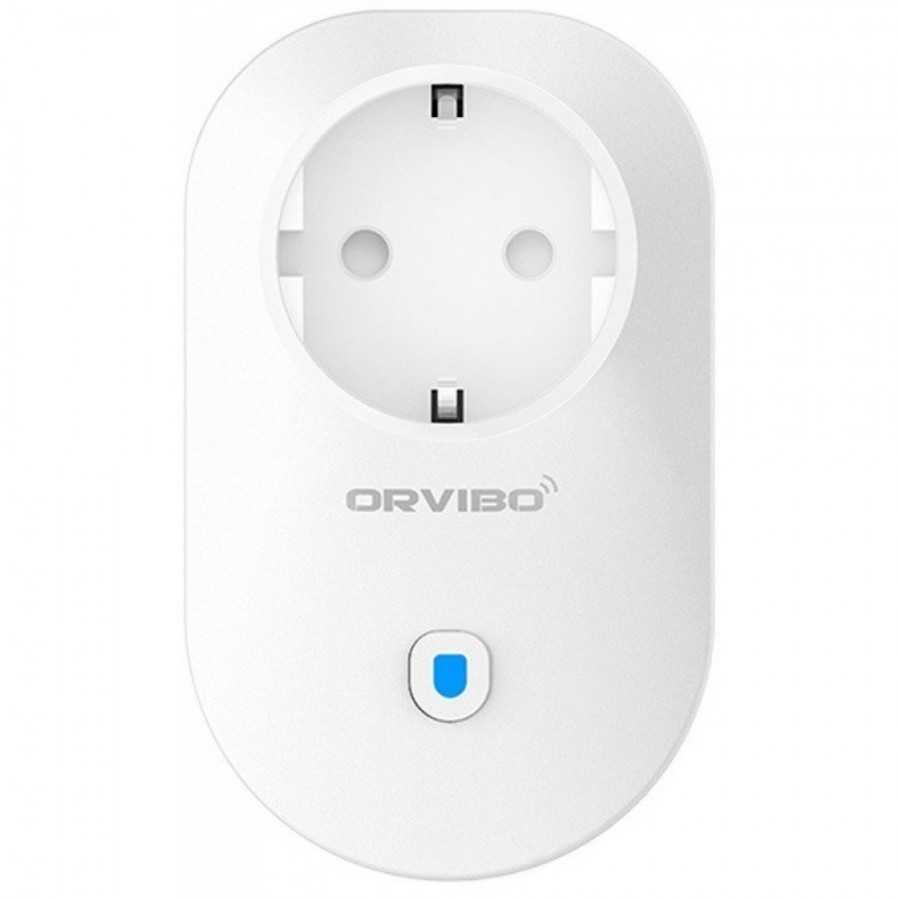

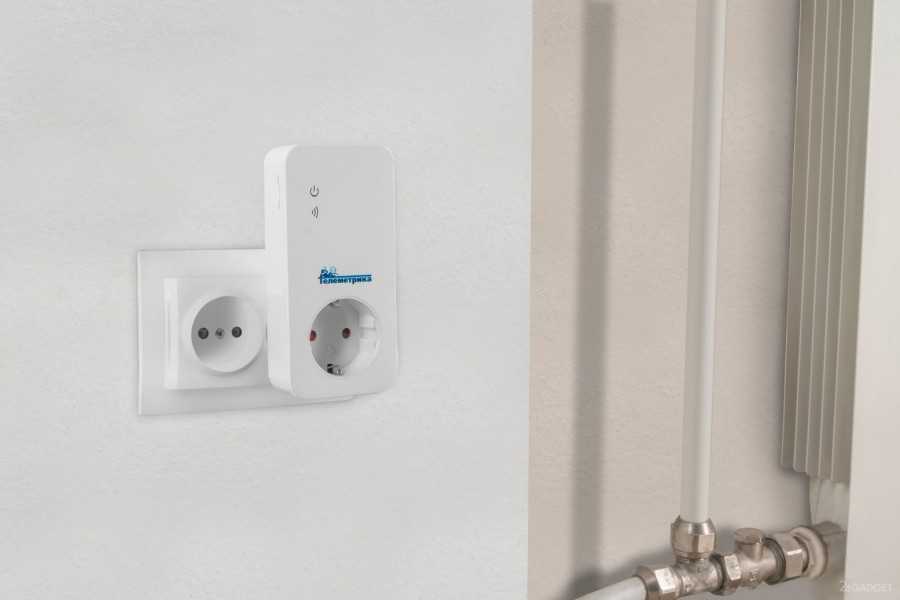

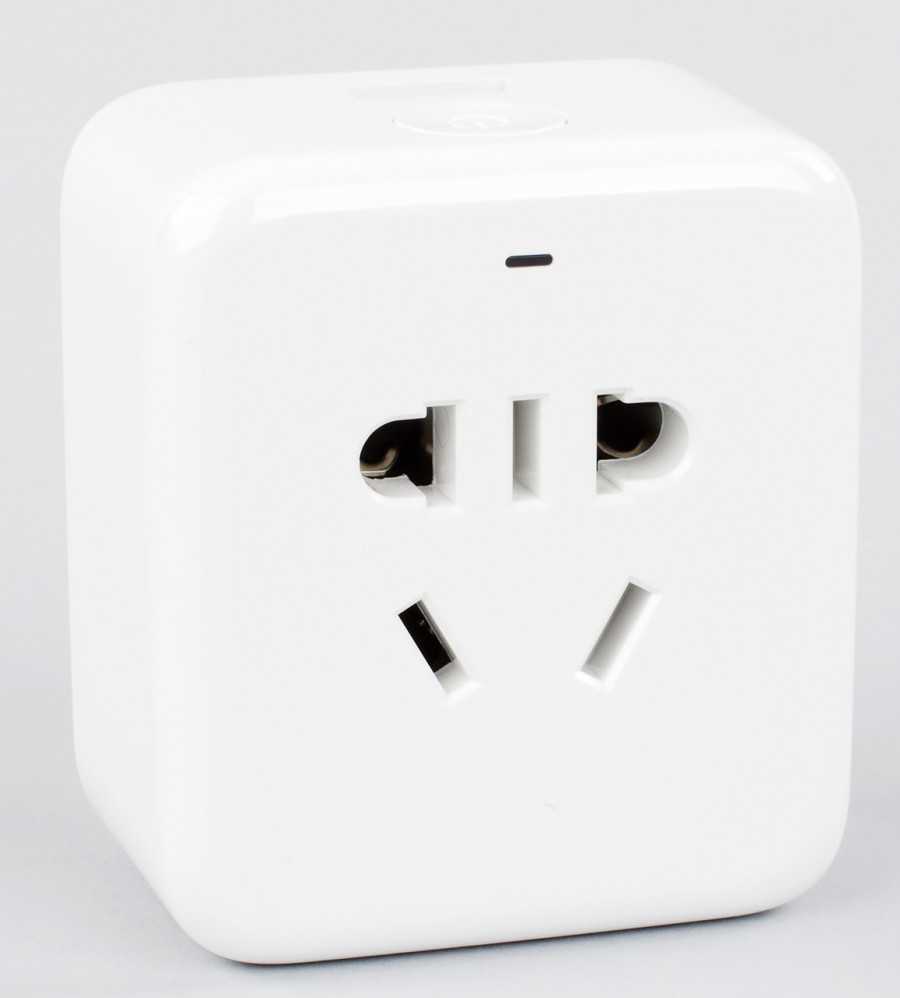

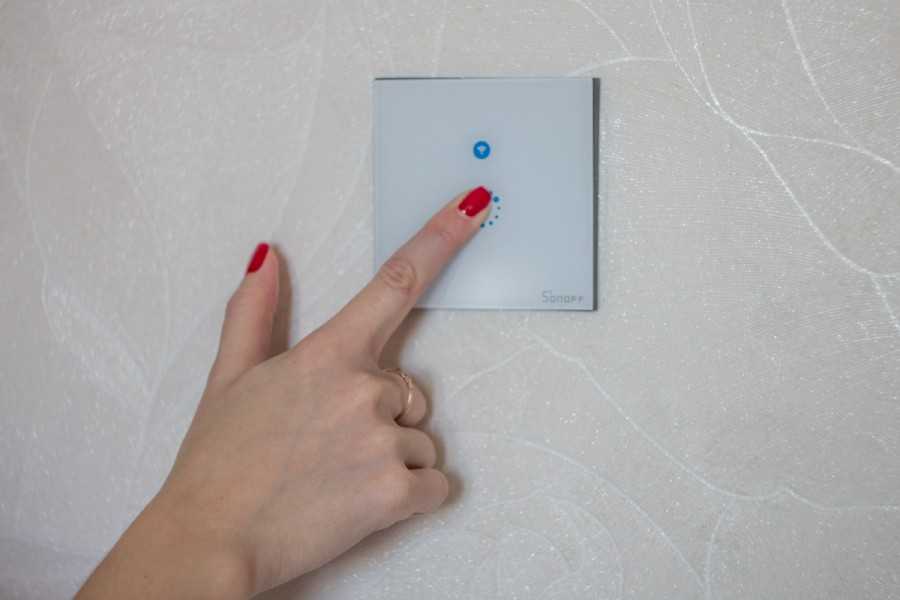

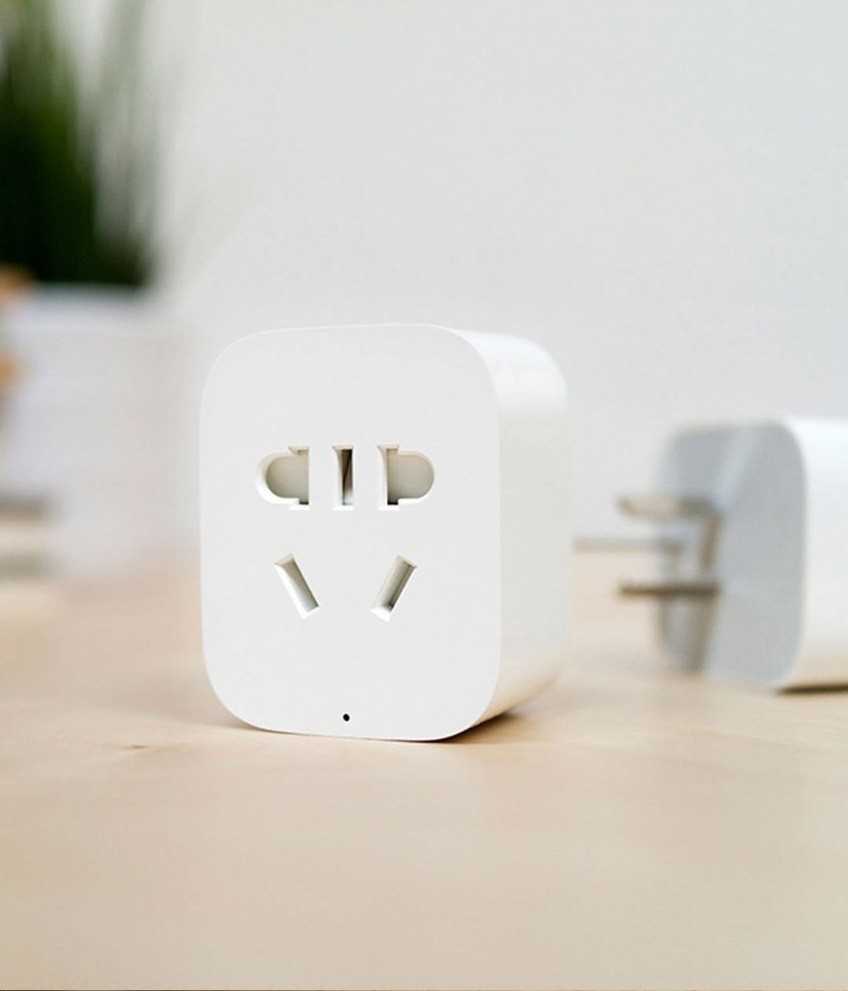

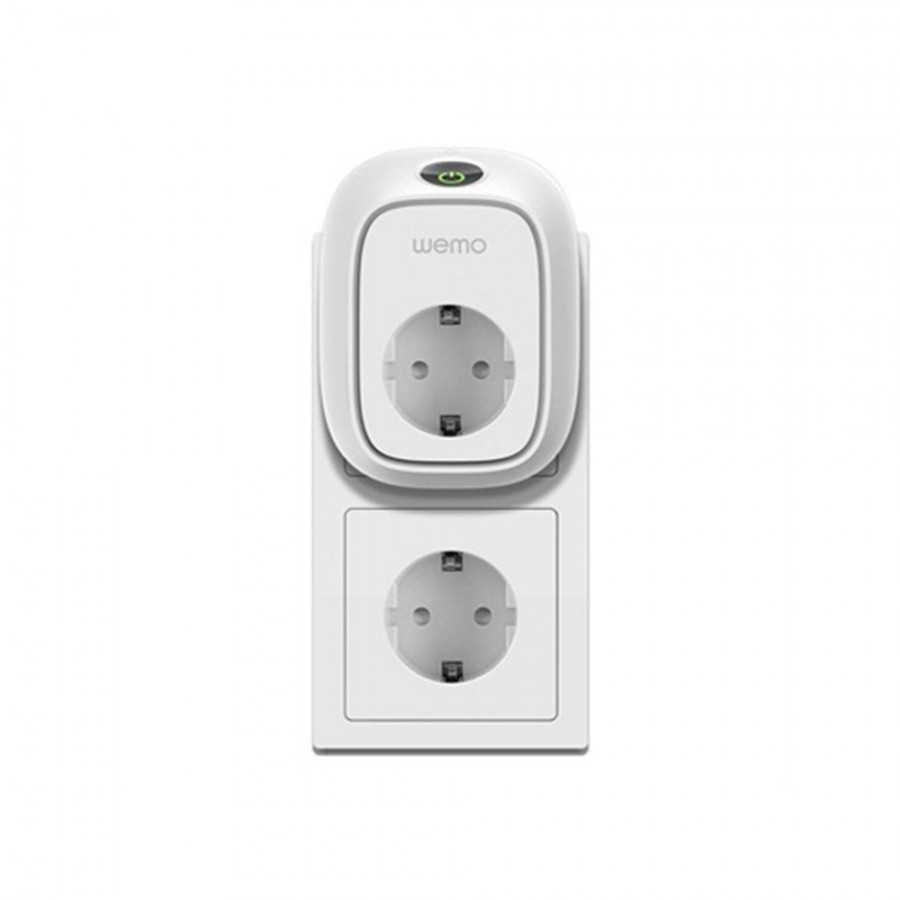

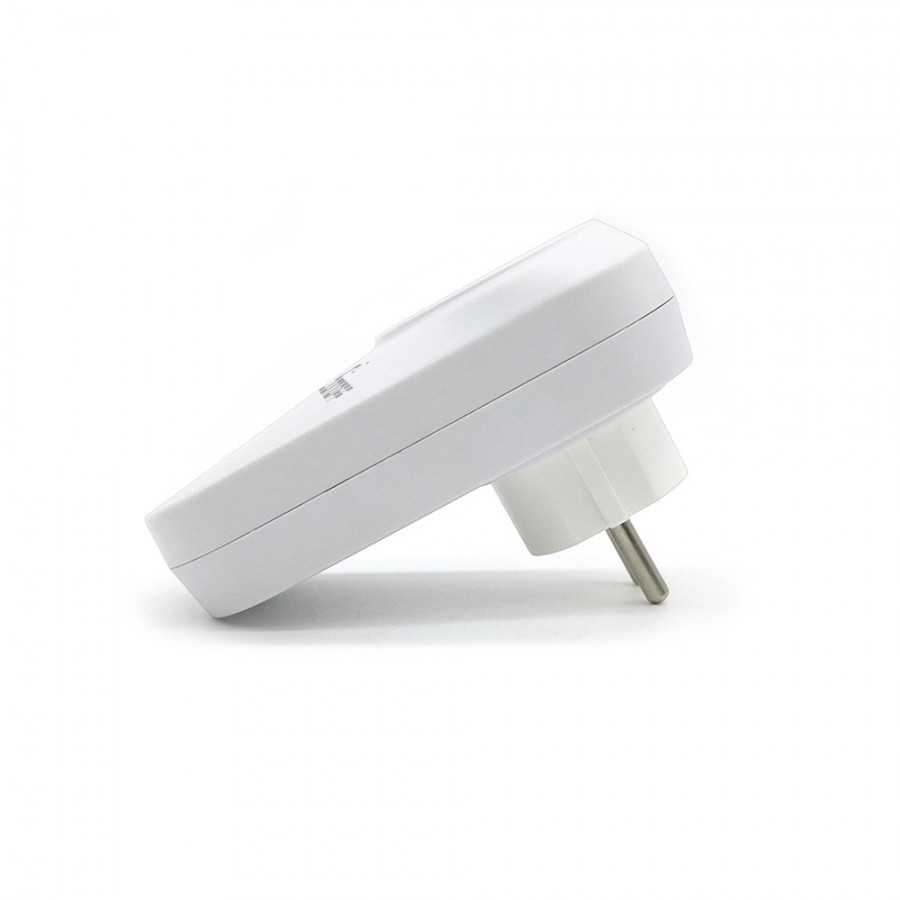

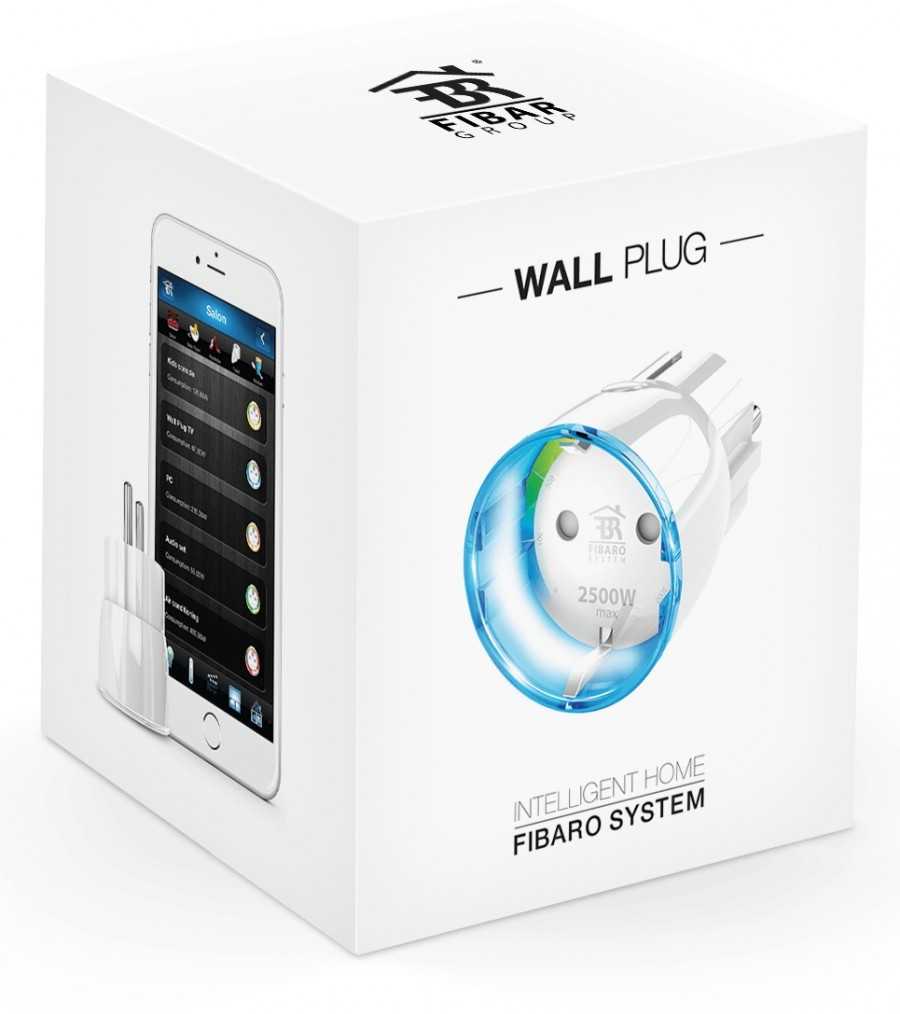

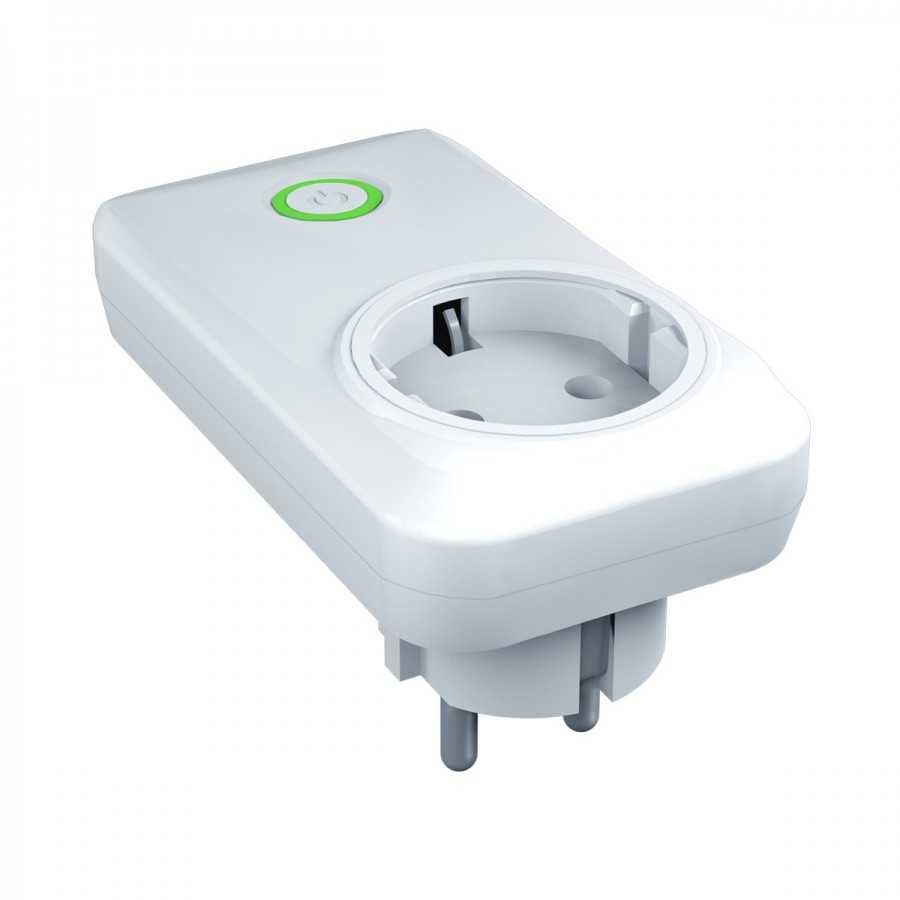

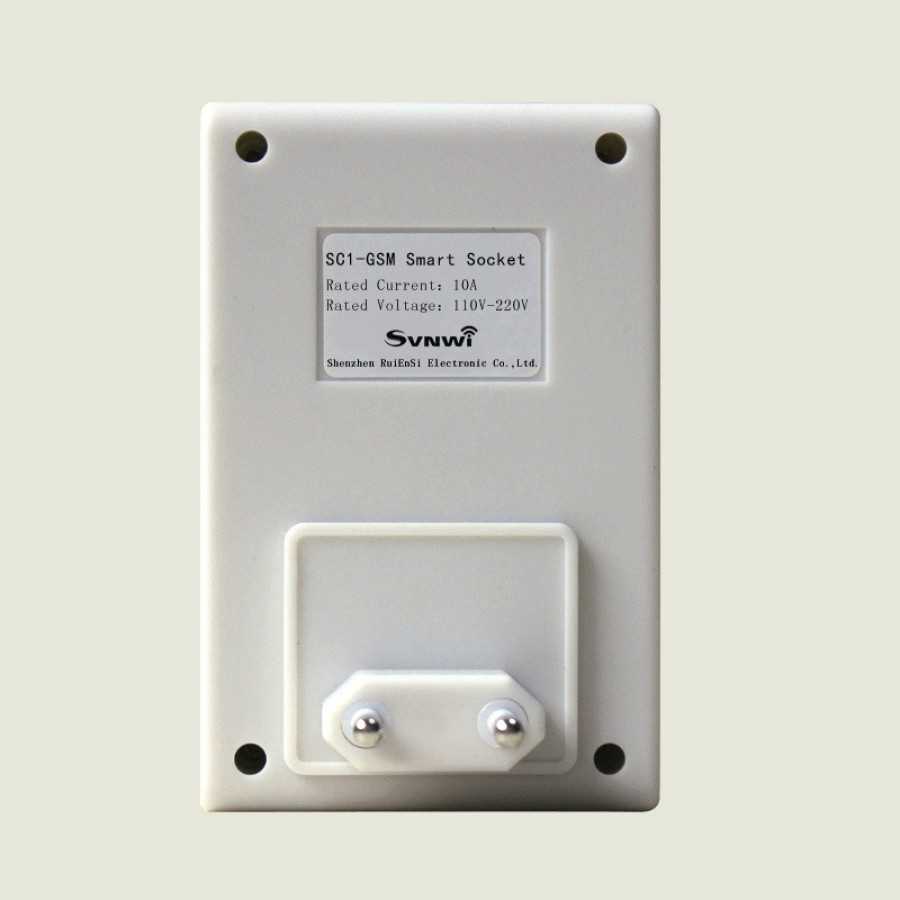

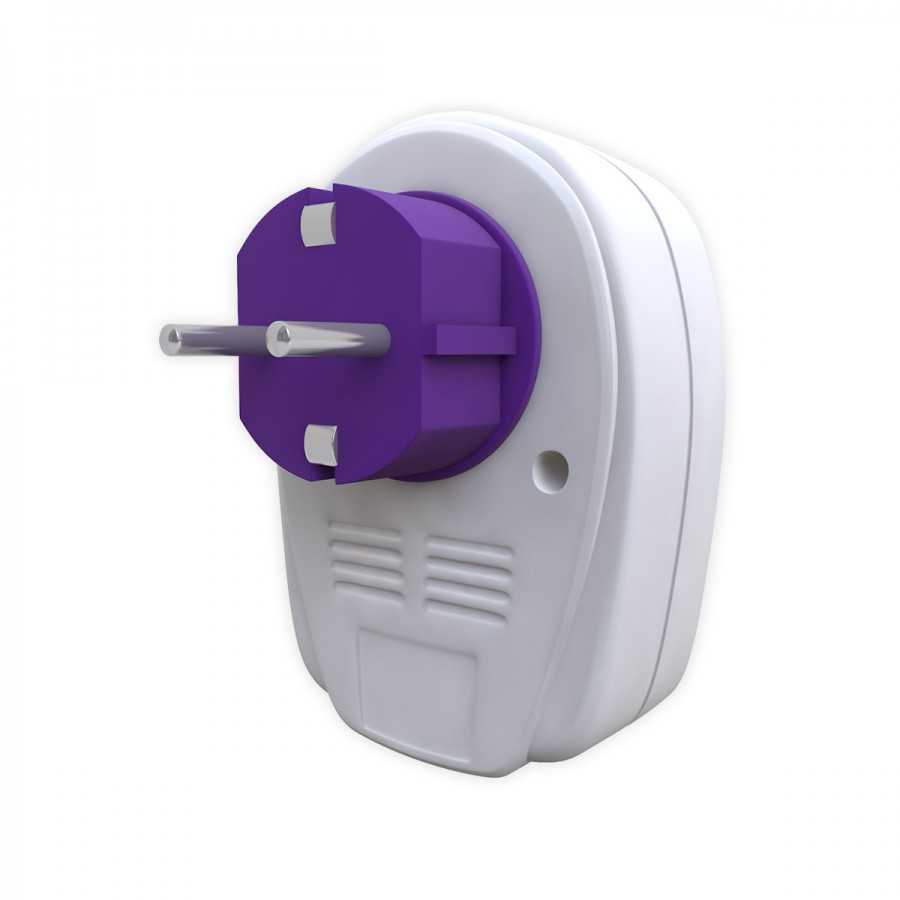

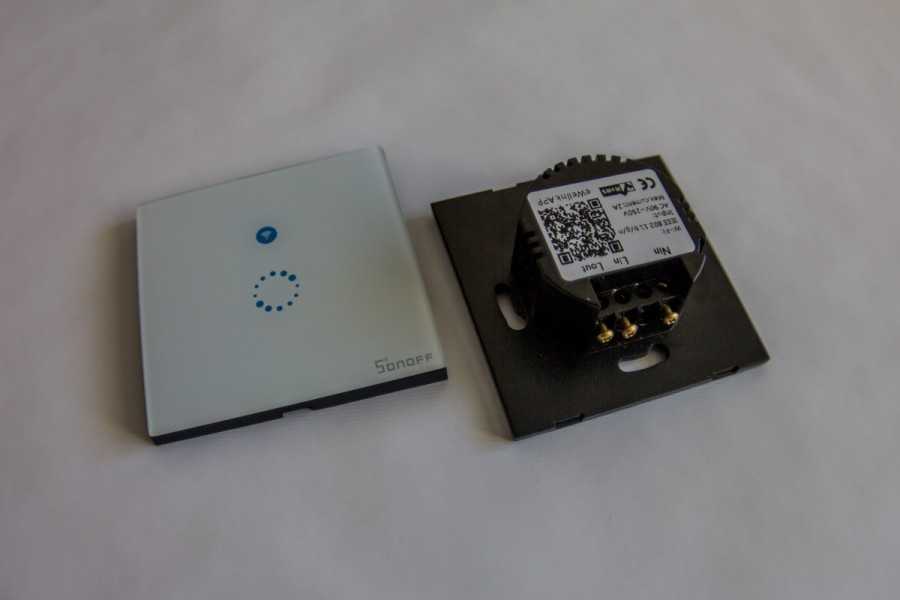

Фото умной розетки
Также рекомендуем просмотреть:
- Схема подключения проходного выключателя
- Как выбрать и установить электрический распределительный щит
- Виды распределительных коробок для электропроводки
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Как выбрать и подключить двойную розетку
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Как подключить двойной выключатель
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Разновидности
По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:
Механические

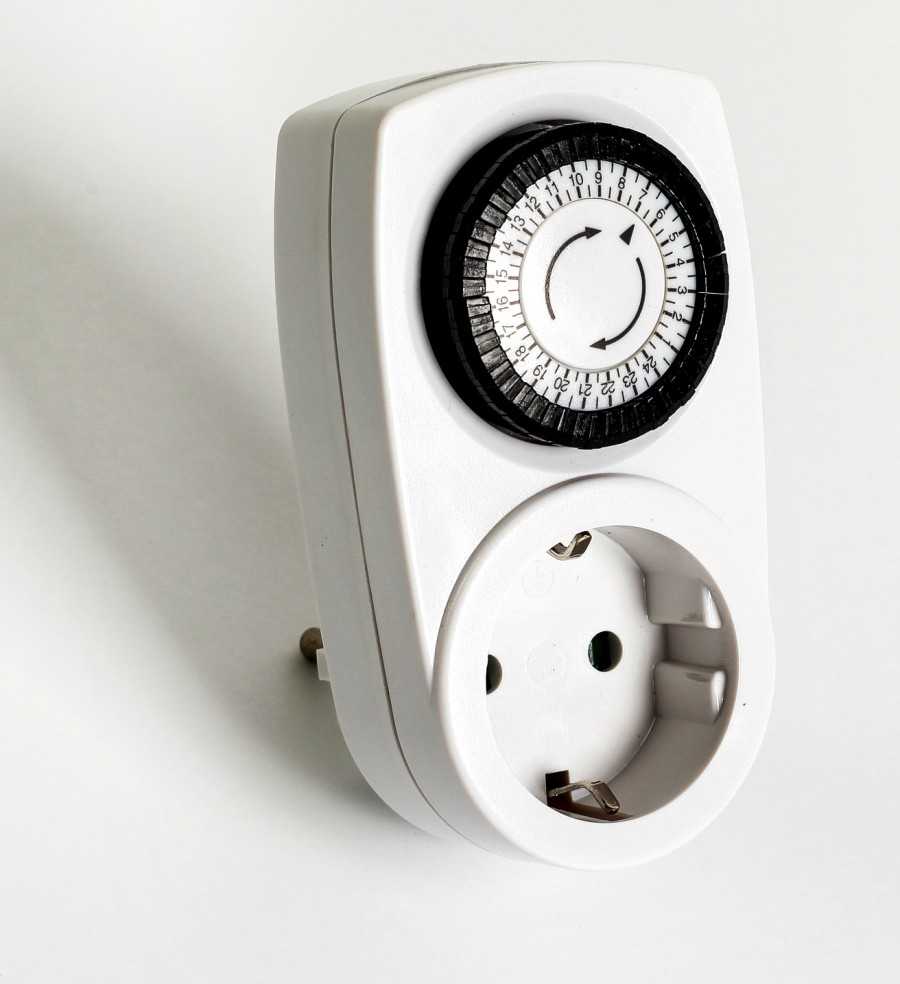

Образец механической розетки-таймера
Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.
На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:
- Звук работы устройства стал тише;
- Появилась зависимость от наличия электропитания.
Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:
Схема основных элементов механической розетки с таймером
Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.
Но и недостатков, к сожалению, тоже хватает:
- Уже упомянутая мной зависимость от электроэнергии.
Тут сразу «всплывают» две проблемы:
- В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
- Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
- Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;
Настройку выполнить можно лишь на 24 часа
Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.
Механическая розетка с кнопкой выключения и штекером
Как настроить такой прибор?
В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:
- Переключатель ставим в непрерывный режим;
- Вращаем диск, фиксируя нужное время;
- Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
- Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;
Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока
- Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.
Электронные

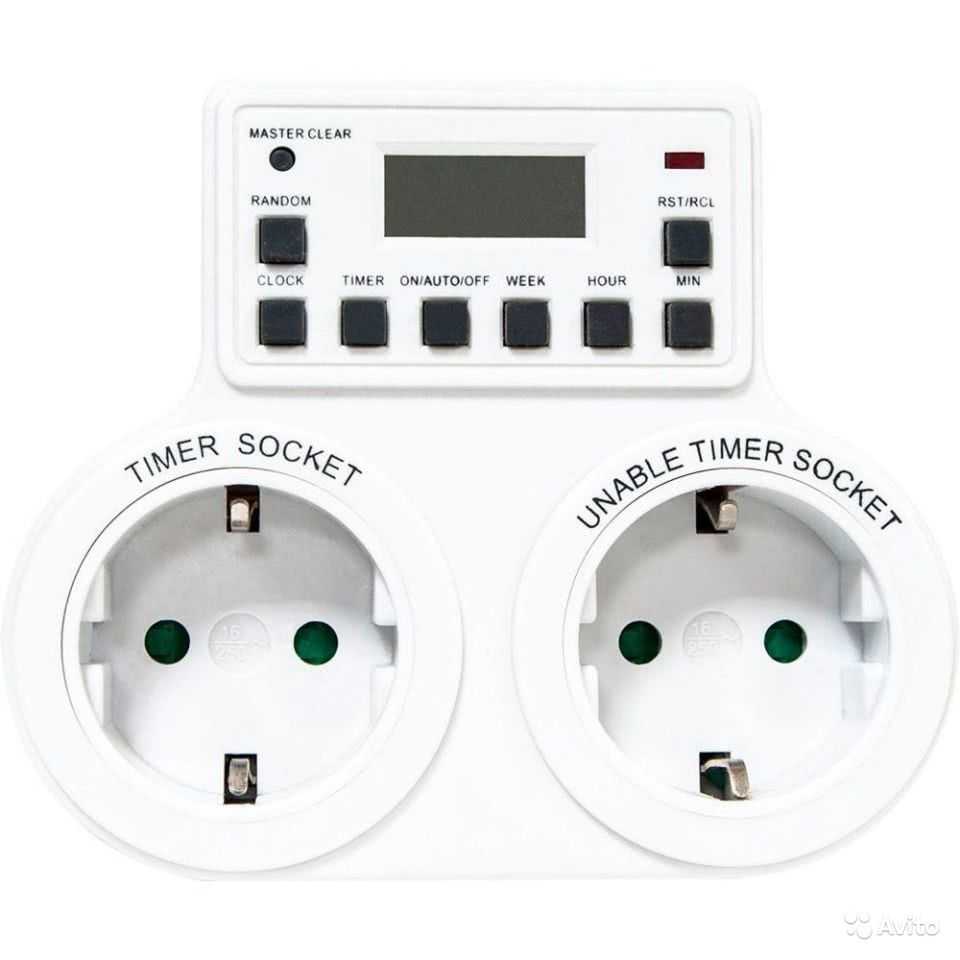

Розетка с электронным таймером
Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.
Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:
- Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;
Настройка электронной розетки-таймера не доставляет никаких проблем
- Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
- Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
- Выполнение функции часов. Мелочь, но всё равно полезно.
Розетка с электронным таймером показывает время и день недели
В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.
Преимущества и недостатки розеток с таймером обратного отсчёта
Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.
К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):
- точность регулировки временного интервала до минуты;
- недельные устройства дают возможность выставления заданной программы для определённого дня недели;
- наличие возможности автоматического или ручного включения;
- электрические модели являются энергонезависимыми благодаря встроенной батарее;
- наличие автономной программы более чем на 2 года работы.
ФОТО: noteboox.de Многих пользователей отпугивает кажущаяся сложность настройки прибора
Недостатками розеток со встроенными таймерами считаются:
- невозможность выставить значения времени на срок более суток (для механических устройств);
- зависимость от источника питания (также для механики);
- сложность точной настройки у электрических моделей.
ФОТО: electrikexpert.ru Главным недостатком «механики» является зависимость от питания
Особенности установки и настройки
Специфика настройки параметров работы обусловлена типом выбранного механизма. Как правило, никаких дополнительных знаний в электрике не потребуется. Если контроль осуществляется через интернет – потребуется закачать приложение и контролировать в любом месте на удаленном расстоянии от дома. Если устройство имеет циферблат – нажать нужные параметры срабатывания.
Настройка электронного стационарного
Стационарные умные розетки монтируются так же, как и обычные электроустановочные изделия. Ноль, фаза и заземление присоединяются к соответствующим клеммам розетки. При правильном монтаже нулевой проводник окрашен в голубой (синий) цвет, а заземляющий провод желто-зеленой окраски.
Как настроить механический – инструкция
Розетки, выполненные в виде переходников, подключаются так же, как подключаются тройники и другие электрические разветвители.
Все, что нужно для настройки – это “утопить” на циферблате нужное число и периодичность срабатывания. После окончания цикла он опять повторяется.
Плюсы и минусы розеток-таймеров
- Достоинства:
- Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
- В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
- Создания удобного временного графика включения-выключения (только электронное управление).
Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.
Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.
- В инструкции к каждой розетке указывается:
- общие правила и схемы подключения самой розетки;
- регулировка таймера;
- принцип подключения электрических приборов.
Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.
На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.
- У розетки с электрическим таймером имеются такие преимущества:
- возможность регулировки времени работы по минутам;
- выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
- возможность как ручного, так и автоматического включения;
- работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
- наличие функции имитации присутствия хозяев в доме;
- наличие автономной программы более чем на два года.
- Недостатки:
- В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
- Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
- Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
- Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
- Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.
На что обращать внимание при покупке?
Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры
Цикл работы
Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:
- розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
- розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.
Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.
Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.
Подключение
В продаже можно встретить два вида подключения этих устройств:
- через электрические розетки – подключается непосредственно к контакту;
- через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.
Питание
Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.
Встроенный аккумулятор
Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.
Максимальная мощность нагрузки
Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.
Точность программирования
Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.
Сертификаты и безопасность
Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.
Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.
