Электронный таймер розетка, виды, применение

Особенности и назначение

Принцип работы «умной» розетки похож на технологию, давно внедренную во многие бытовые приборы – программирование времени включения и выключения. Глобальная разница заключается в том, что микросхемой с возможностью программирования обладает далеко не каждый прибор, особенно из числа недорогих, а благодаря специально обученной розетке, даже допотопный агрегат переходит в категорию «смарт».

Описание возможных преимуществ использования такой техники внушает уважение. В первую очередь, автоматизация подачи электричества позволяет экономить энергию – в то время, пока вы на работе, в доме не будут работать бойлер или обогреватели, зато они заблаговременно включатся как раз незадолго до вашего прихода, чтобы обеспечить хозяину комфорт. Автоматически можно включать освещение на придомовой территории – даже не только для себя, а еще и чтобы отпугнуть грабителей, пока хозяев нет дома.

Благодаря «умной» розетке, вы уже точно не забудете о соблюдении графика, и никакие внезапные обстоятельства не помешают правильной работе всех систем.

Принципы программирования разных моделей отличаются – допускается как задаваемое время включения и выключения, так и обратный таймер до момента отключения. Для успешной имитации присутствия хозяев в доме цифровой прибор даже умеет задавать интервалы с отклонениями от нормы, то есть, точное время включения и выключения предсказать невозможно, как будто люди и правда дома.

Таймеры обычно рассчитаны на программирование либо в течение дня, либо по недельным циклам, при этом некоторые из них предполагают высокоточное секундное программирование, что может быть важно для ухода за растениями или животными

Недостатки

Принцип управления коммутацией и предопределил главный недостаток механических розеток-таймеров. В существующих моделях невозможно провести программирование на период более суток. В электронных же устройствах он может равняться неделе или месяцу.

Происходит это потому, что скорость вращения исполнительного диска с контактом зависит от передаточного числа редуктора, снижающего количество оборотов в минуту вала импульсного электродвигателя.

Есть способы заставить исполнительный диск делать полный оборот, например, за двое суток. Один из них – усложнить редуктор, увеличив количество шестерен в нем.

Другой – увеличить диаметр исполнительного диска. Но – это экстенсивный путь модернизации конструкции, увеличивающий её громоздкость. Поэтому он не используется.

Другим недостатком механических розеток-таймеров является зависимость исполнительного двигателя от внешнего источника питания. Если частота переменного тока отличается от номинальных 50 Гц, то они или забегают вперед или отстают. Кроме того, при аварийных отключениях электроэнергии механические таймеры перестают работать совсем. В электронных розетках-таймерах этого не происходит, поскольку они снабжены резервным источником питания – аккумулятором.

Зависимость механического коммутирующего устройства от сетевого напряжения может быть и его плюсом. В случае аварийного отключения он все равно исполнит свою программу, но несколько позднее. А вот электронный коммутатор не заметит отключения от сети. Контакты он замкнет, а работал управляемый аппарат или нет – ему безразлично.

Где можно использовать

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и получайте значительную экономию электроэнергии.

Управление освещением

Автоматизированное включение освещения во дворе или внутри дома в темное время суток избавит вас от самостоятельных действий и сэкономит массу времени.

Часто автоматическое включение света в доме используют в целях безопасности, чтобы отвадить нежелательных гостей от имущества, когда хозяева отсутствуют. В таком случае нужно купить розетку с таймером с функцией генерации случайных включений и выключений.

Управление сельскохозяйственной деятельностью

Если вы владелец сельскохозяйственной фермы, то автоматизация будет просто необходима. Настроив таким образом полив и вентиляцию теплиц, освещение вольеров и кормление животных, можно добиться существенных результатов в регулировании бизнес-процессов и высвободить массу времени, экономя при этом дорогостоящую в таких объемах электроэнергию.

К слову, использование умных розеток позволяет в перспективе экономить 30-40 % всех месячных затрат на электричество.

ТОП 7 популярных моделей розеток с таймером

Theben Timer 26

Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.

Компания зарекомендовала себя с самой лучфшей стороны и выпускает высококлассное оборудование европейского качества. Естественно цена на эту довольно простую модель не самая низкая и составляет порядка 1800 руб.

Theben Timer 26 IP44

Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44

Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А

Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая. Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости.

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

E.Next e.control.t11

Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.

Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).

В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.

E.Next e.control.t14

Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron TM22/61925

Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.

В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.

За свои деньги вполне неплохая модель, поэтому если хотите сэкономить, то купить розетк с таймером можно за можно приблизительно за 700-800 руб.

DigiTOP PB-1C

Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.

Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.

HS Electro Т-10ц

Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за 1300 руб.

Умная розетка: необходимость или роскошь? Варианты применения умных розеток

Перед покупкой модели следует убедиться, что она обладает нужными характеристиками

Та самая умная розетка кажется ненужной роскошью только до тех пор, пока ней не начать пользоваться — сразу можно выделить все её преимущества. Но самое главное — при разумном использовании такой гаджет окупается буквально за пару месяцев.

Самый простой пример — это подключение водонагревателя. В большинстве домов именно он является основным источником потребления электроэнергии (до 80% от общего количества киловатт ежемесячно). Но если его подключить через умную розетку и задать автоматический график включения только в ночное время, то благодаря этому удастся сэкономить порядка 50–60 кВт электроэнергии за месяц. А если в доме ещё и установлен двухтарифный электросчётчик, то экономия будет ещё более существенной (ведь стоимость электроэнергии в ночное время суток намного ниже). И умная розетка при таком раскладе окупается за те самые 2–3 месяца.

Такой же пример можно привести и в плане использования стиральных машин — стирка только в ночное время суток тоже позволит сэкономить 100–200 рублей в месяц.

Ещё один распространённый вариант использования таких гаджетов — это подключение оборудования, работа которых требует к себе постоянного контроля со стороны. В качестве примера можно привести электронагреватели или инфракрасные панели для обогрева помещения. Благодаря умной розетке можно будет дистанционно их включать/выключать, получать уведомления об отсутствии питания в сети. А в некоторых розетках и вовсе предусмотрен термодатчик — таким образом можно всегда поддерживать температуру в помещении на оптимальном уровне. Особенно полезен такой функционал будет для тех, кто часто ездит в командировки — с умной розеткой можно задать, например, автоматическую поддержку температуры в помещении на уровне +12 градусов: переплачивать за отопление не придётся.

Помимо вышеуказанных примеров, современные умные розетки также умеют:

  • отключать питание неисправным электроприборам (при обнаружении перегрузки сети, короткого замыкания или перегрева проводки);
  • включаться/отключаться по сигналу со смартфона (в том числе и через GSM-сеть);
  • показывать текущий уровень потребления электроэнергии прибора;
  • уведомлять хозяина об отключении электроэнергии (мониторинг состояния электросети);
  • работать по таймеру (своего рода аналог «режим сна», использующегося в телевизорах).

А вариантов их использования — сотни. Это действительно один из самых полезных гаджетов в системах типа «умный дом».

Как настроить таймер розетку для правильной работы

На большинстве розеток с таймером присутствуют такие кнопки как TIMER, WEEK, DAY, ON, OFF, AUTO. CLOCK, MINUTE, HOUR. С их помощью осуществляется настройка таймера на определенный режим работы.

  • Розетка с таймером инструкция по эксплуатации и настройке:
  • Данный вариант инструкции актуален для большинства моделей розеток с таймером, но не для всех. Поэтому, перед началом работы, ознакомьтесь с инструкцией, которую предоставляет производитель.
  • Для начала нажимается кнопка включения розетки, после появления на ее дисплее разных значков, следует нажать кнопку включения и настойки таймера.
  • Далее следует обозначить период настройки – сутки или целая неделя. Чередуя кнопки обозначения часов и минут, выберите интервал работоспособности таймера.
  • Завершает процесс настройки розетки кнопка нажатия таймера. Для того, чтобы просмотреть заданные настройки следует удержать кнопку таймер на протяжении пяти секунд.
  • Кнопка клок, при ее наличии делает настройки актуальными. Рекомендуем перед началом работы записать время включения и выключения таймера на листе бумаги, особенно если производится настройка розетки на пятидневный режим работы.

Если у вас таймер-розетка механического типа, то процесс е настройки осуществляется гораздо быстрее. Для того, чтобы запрограммировать розетку, следует интервал ее работы на специальном дисплее, который вращается по кругу. Сегменты, которые разделены на 15 или 30 минут обозначают период работоспособности розетки. Учтите, что не следует забывать о включении самого прибора, таким образом, розетка с таймером начнет функционировать в ранее заданном режиме.

Кроме того, различают розетки с наличием таймера отключения. При этом, включение прибора не регулируется. Для настройки таких розеток тянется специальное кольцо, на котором имеется специальный индикатор.

Режим работы электрического прибора определяет цветовое расположение индикатора. Зеленый цвет означает отключение прибора, желтый – его работоспособность, а красный – возникновение замыкания или неполадок с электросетью. Для установки точного времени работоспособности розетки, они имеют шкалу, на которой и указывается данный факт.

Например, у модели розетки с таймером «Эксперт» имеется в наличии два режима работы, для переключения которых используется как кнопка, так и боковая часть. Первый режим обеспечивает постоянную работоспособность, а второй – периодическую. Таймер и батарея обеспечивают сохранение настроек на протяжении более чем четырех суток без электричества.

На электронных таймерах включения розетки имеется возможность регулировки их работоспособности более чем в 150-ти вариациях. Кроме того, они снабжены функцией присутствия, которая является дополнительным охранным элементом жилища во время отсутствия в нем хозяев.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

  • включить устройство в сеть для подзарядки аккумулятора;
  • на включенной розетке обозначить фактический день недели и время;
  • задать период включения и выключения с помощью системы программирования;
  • после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
  • подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

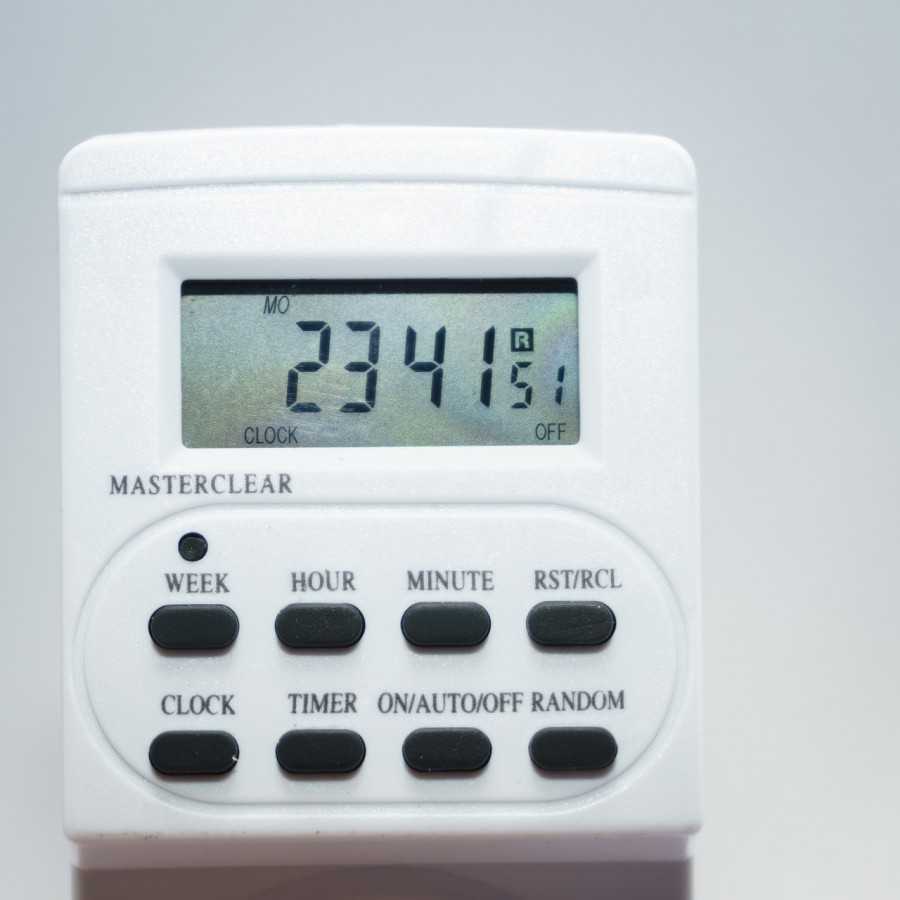

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

  1. Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
  2. Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
  3. С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
  4. По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Выбор и типы розеток

Обдумывая, как выбрать розетку, определитесь с тем, какой временной промежуток потребуется. Приборы бывают:

  • суточными;
  • недельными.

Недельные позволяют программировать начало и окончание функционирования на любой день недели. Некоторые розетки предусматривают исключительно режим выключения – имеющаяся шкала с делениями позволяет устанавливать точное время до отключения прибора.

Рассмотрим подробнее, как настроить розетки с таймером, а также поговорим об особенностях эксплуатации различных моделей.

Механические розетки

Эксплуатация проста, включение производится путем нажатия на определенные зоны, расположенные вокруг циферблата, благодаря чему внутри происходит сжатие пружины, приводящей в действие шестеренки механизма. Разные модели позволяют устанавливать таймер на 15 минут или полчаса. В сутки это 96 или 48 программ соответственно.

Основной минус таких розеток – кратковременность работы. Еще один недостаток – скачки напряжения могут сбить настройки прибора. Но в такой зависимости от сети есть и свои плюсы. Например, если произошло аварийное отключение электроэнергии, после возобновления работы прибор выполнит задачу.

Электронные розетки

Выполняют такие же функции, как механические, но работают несколько иначе. Цифровые розетки оснащены:

  • счетчиком времени;
  • платой программирования;
  • ЖК-дисплеем;
  • реле.

Прибор сложный, работает более чем в 140 программируемых режимах. Чаще всего этот тип розеток оснащается встроенным датчиком движения, что позволяет использовать его в качестве электронного выключателя.

Прибор бывает суточным или недельным. В первом случае он программируется на 24 часа, на следующий день цикл повторяется. Розетки, программируемые на неделю, позволяют настроить каждый день по отдельному расписанию.

Почти все модели электронных розеток позволяют использовать их в качестве часов – точное время отображено на них постоянно, а благодаря встроенному аккумулятору эта информация сохраняется очень долго. Кроме того, цифровую розетку, программируемую на неделю, можно использовать для имитации присутствия людей, автоматически включая свет в доме в ночное время. Для этого достаточно подключения к любой лампе.

Главное преимущество таких устройств – они работают от аккумулятора, никак не завися от внешнего источника питания. Если произошло аварийное отключение энергии, розетка будет работать еще 100 часов и более, без сбоев настроек.

Модели розеток обоих видов изготавливаются как в стационарном варианте, так и в виде переходника, имеющего вилку для любой стационарной розетки. На какой бы модели вы ни остановились, такое приобретение для дома принесет несомненную пользу и найдет свое практическое применение.

Что такое розетка с таймером и ее функции

Розетка с таймером предназначена для автоматического включения и выключения электрических устройств в определенное время, заранее установленное пользователями.

Она выглядит как небольшой приборчик, который вставляется в обычную розетку, снабженный гнездом для подключения техники. Другими словами – это переходник между разъемом и вилкой, который регулирует подачу электричества.

Сферы применения у этих изделий различные:

  • бытовые нужды – включить свет в аквариуме или ультрафиолетовую лампу, настроить запуск отопления или теплого пола к вашему возвращению, активировать нагрев воды в бойлере ночью для экономии, если у вас двухтарифный счетчик;
  • автоматизация процессов в частном доме – служит выключателем уличного освещения, настраивает режим полива, автоматизирует выдачу корма, вентиляцию, отопление и освещение в сараях с домашними животными.

Как видите, применение подобного устройства значительно облегчает выполнение множества рутинных операций, а значит, делает жизнь чуточку легче и приятнее.

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

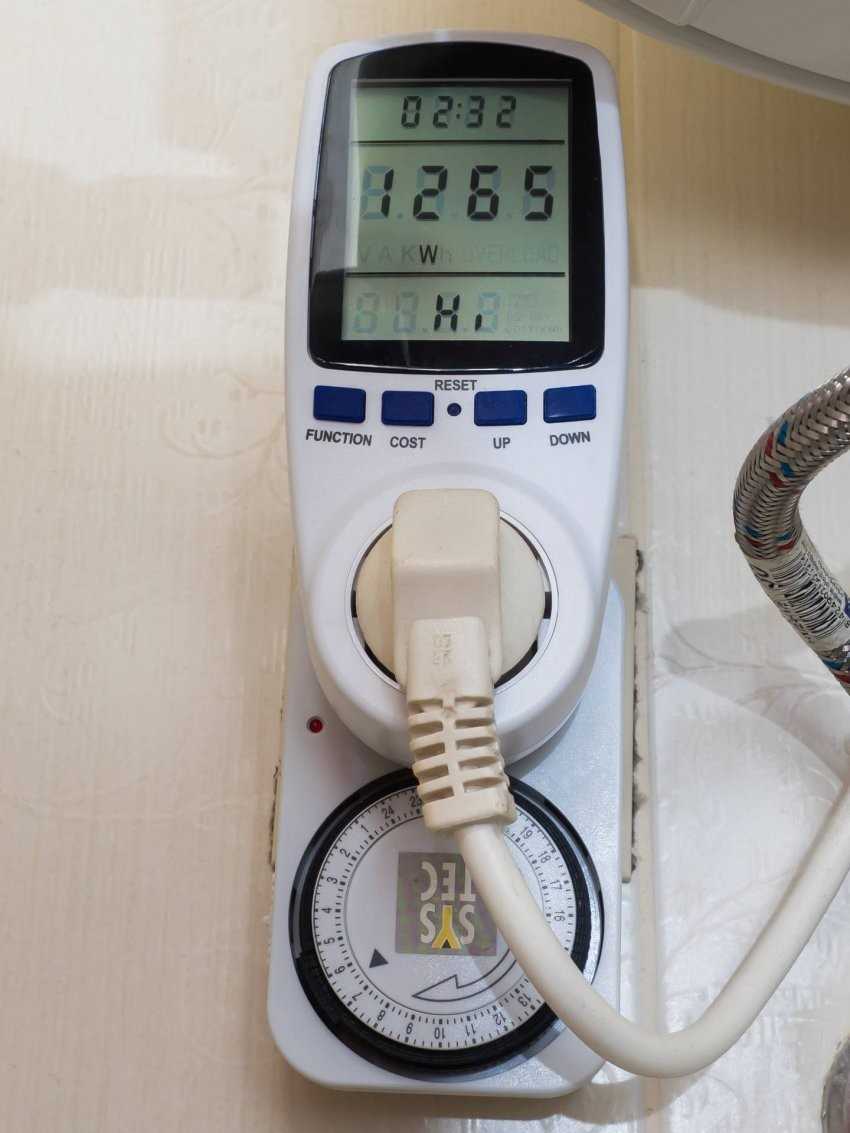

Розетка с таймером в управлении внешними системами

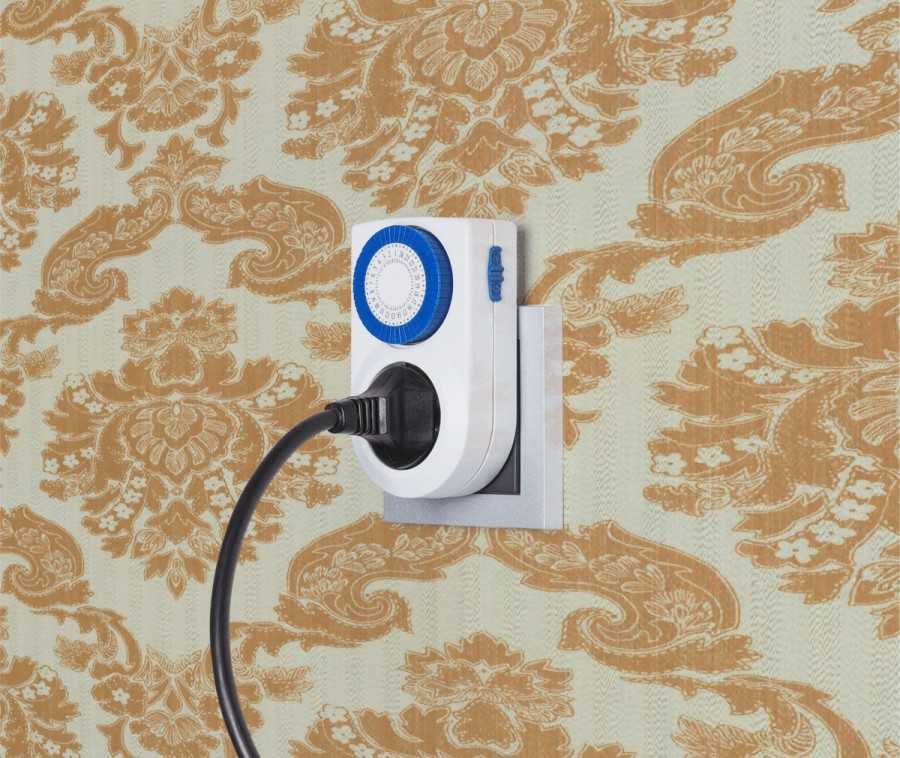

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

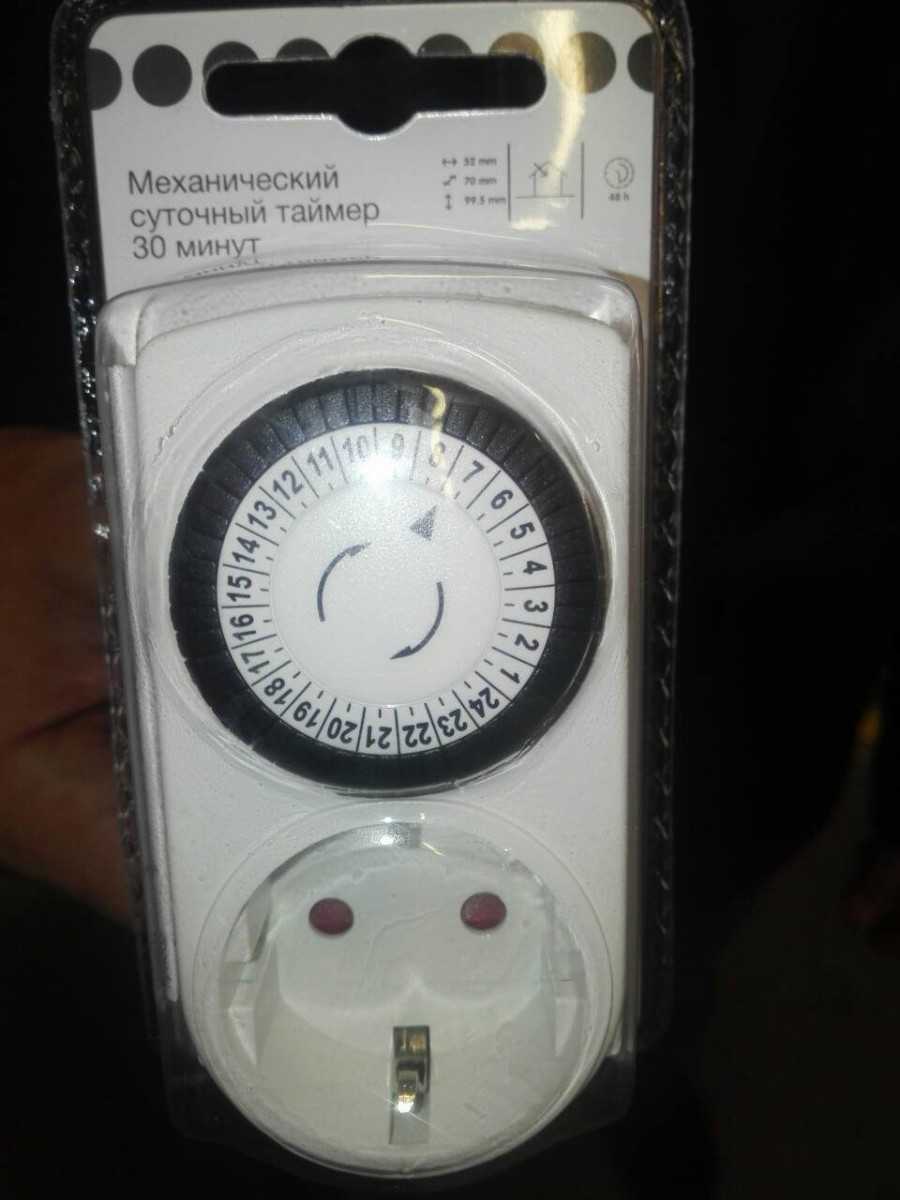

Модель розетки с механическим управлением

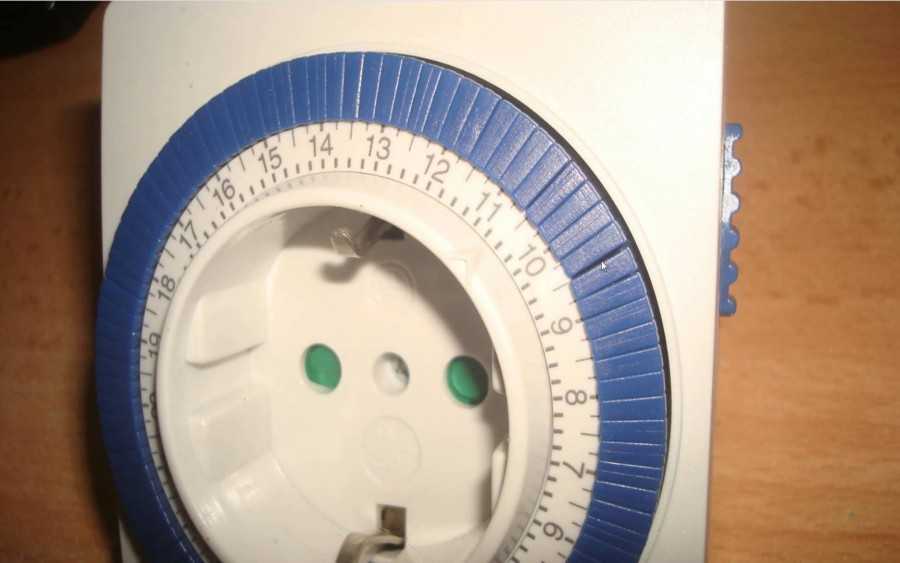

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

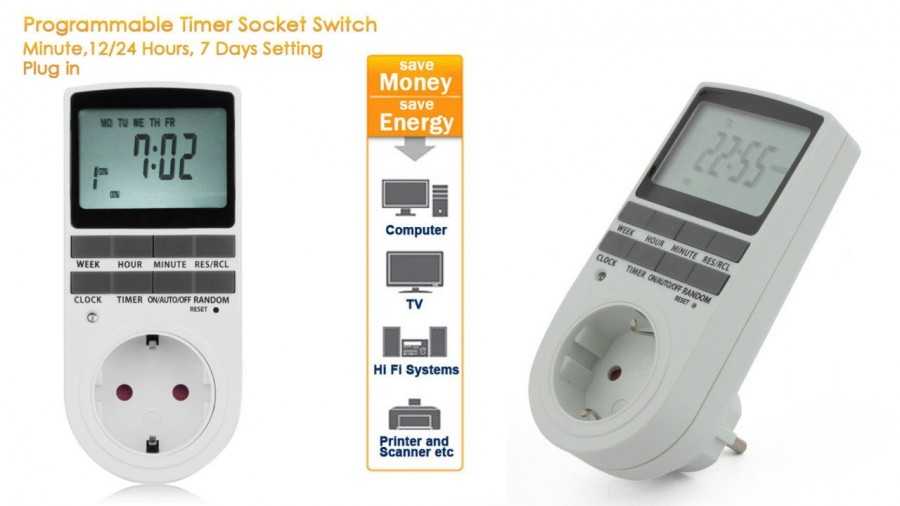

Смарт-разновидности розеток с электронным таймером

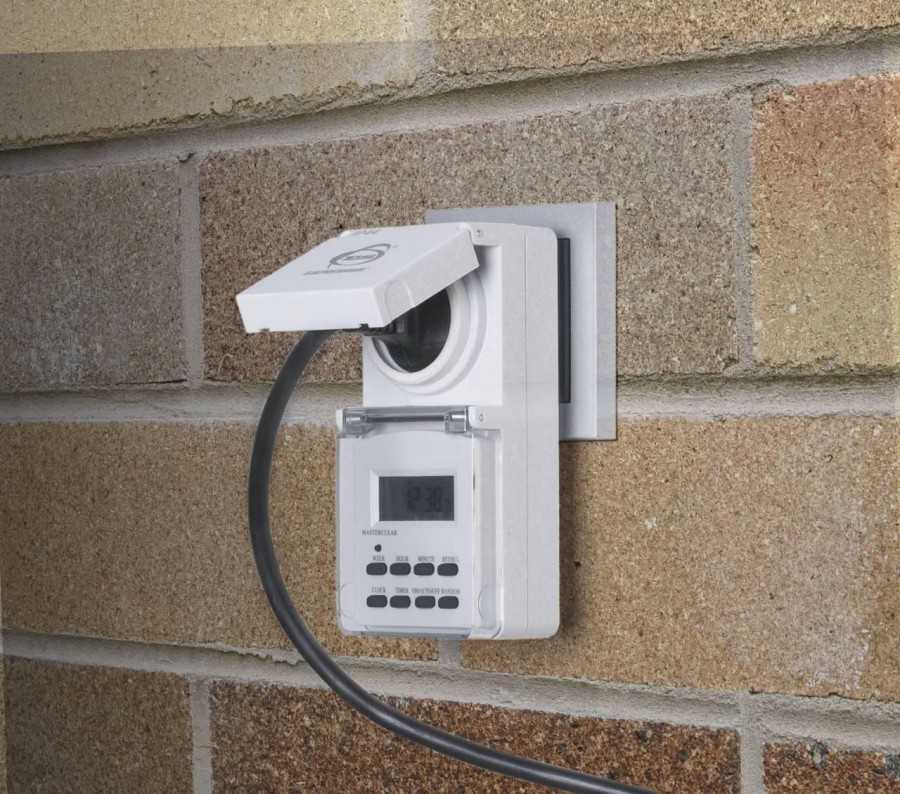

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

  1. Суточной – когда процесс ограничен отрезком времени в 24 часа.
  2. Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

  • Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
  • Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
  • Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Что такое розетка с таймером

С появлением умных домов все больше людей задумывается об автоматизации жилища и повышении уровня комфорта. И если на полноценную систему пока нет денег, можно начать с малого и купить розетку с таймером.

Особенность девайса — способность подавать и снимать напряжение с приборов в автоматическом режиме. По принципу работы частично похожи с умными розетками, но все же имеют существенные отличия.

После покупки и установки можно задать время включения/отключения и доверить работу автоматике.

Внешне розетка с таймером представляет собой обычный разъем для вилки и дополнительный механизм, который монтируется внутри корпуса и обеспечивает выдержку времени.

В зависимости от типа модели на поверхности может быть механический рычаг или кнопки с электронным дисплеем.

Выбор розетки с таймером

Необходимо определить в чем именно будут заключаться функции вашей будущего прибора. Это поможет выбрать розетку с таймером, которая полностью удовлетворит ваши потребности. Например, для кратковременного использования подойдет механический вариант, а для планирования подачи напряжения на неделю подойдет электронный вариант.

Конечно, выбор покупателя имеет разные направления, но последовать правильному совету никогда не бывает лишним

Всегда обращайте внимание на инструкции к устройству и рекомендации к настройке – это поможет вам в правильной автоматизации электроприборов.
