Переделка фонарика под 18650 акб

Лампа из светодиодов

Для фонарика необходимо изготовить светоизлучающий узел, лампу. Собственно, нужно светодиоды с ленты
демонтировать и сгруппировать на свой вкус и цвет, по количеству, яркости и питающему напряжению.

Для снятия с ленты я использовал концелярский нож, акуратно срезая светодиоды прямо с кусочками токопроводящих
жил ленты. Пробовал выпаивать, но что-то у меня плохо это удавалось. Наковыряв штук 30-40, я остановился, для
фонарика и прочих поделок более чем достаточно.

Соединять светодиоды следует по простому правилу: 4 вольта на 1 или несколько запараллеленных диодов. То есть,
если сборка будет запитываться от источника не более 5 вольт, сколько бы не было светодиодов, их нужно спаивать
параллельно. Если же планируется питать сборку от 12 вольт — нужно сруппировать 3 последовательных сегмента с
равным количеством диодов в каждом. Вот например сборка, которую я спаял из 24 светодиодов, разделив их на 3
последовательные секции по 8 штук. Рассчитана она на 12 вольт.

Каждая из трех секций этого элемента рассчитана на напряжение около 4-х вольт. Секции соединены последовательно,
поэтому вся сборка питается от 12 вольт.

Кто-то пишет, что светодиоды не следует включать в параллель без индивидуального ограничивающего резистора. Может
это и правильно, но я не ориентируюсь на такие мелочи. Для продолжительного срока службы, на мой взгляд, важнее
подобрать токоограничительный резистор для всего элемента и подбирать его следует не измеряя ток, а щупая работающие
светодиоды на предмет нагрева. Но об этом позже.

Я решил делать фонарь, работающий от 3-х никель-кадмиевых элементов из отработавшей батареи шуруповерта.
Напряжение каждого элемента 1.2 вольта, следовательно 3 элемента, соединенных последовательно, дают 3.6 вольт.
На это напряжение и будем ориентироваться.

Подключив 3 аккумуляторных элемента к 8-ми параллельным диодам, я измерил ток — около 180 миллиампер.
Было решено делать светоизлучающий элемент из 8 светодиодов, как раз он удачно поместится в
отражатель от галогеновой, точечной лампы.

В качестве основания я взял кусочек фольгированного стеклотекстолита примерно 1смХ1см, на него поместится
8 светодиодов в два ряда. В фольге прорезал 2 разделяющих полосы — средний контакт будет «-«, два крайних
будут «+».

Для пайки таких мелких деталей моего 15-ваттного паяльника многовато, точнее слишком большое жало.
Можно сделать жало для пайки SMD-компонентов из куска электромонтажного провода 2.5мм. Чтобы новое жало
держалось в большом отверстии нагревателя, можно согнуть проволоку пополам или добавить дополнительные кусочки
проволоки в большое отверстие.

Основание залуживается припоем с канифолью и светодиоды впаиваются с соблюдением полярности. К средней
полосе припаиваются катоды («-«), а к крайним аноды («+»). Припаиваются соединительные провода, крайние
полосы соединяются перемычкой.

Нужно проверить спаянную конструкцию, подключив ее к источнику 3.5-4 вольта или через резистор к зарядному
устройству телефона. Не забываем про полярность включения. Остается придумать отражатель фонаря, я взял
отражатель от галогеновой лампы. Светоэлемент нужно надежно зафиксировать в отражателе, например клеем.

К сожалению, фото не может передать яркости свечения собранной конструкции, от себя скажу: слепит весьма не
плохо!

Инструкция, как заряжать электрошокер

Практически любая модель электрошокера получает электропитание от встроенного аккумулятора, который обычно заряжается от стандартной сети в 220 Вольт. Для того чтобы поддерживать ЭШУ в рабочем состоянии, необходимо выполнить следующие действия:

  1. Удостовериться, что устройство разряжено. Если в модели отсутствует индикатор уровня разряда, то нужно нажать на ручку разрядника. Слабый разряд сигнализирует о том, что шокер нуждается в зарядке. Другой способ – включить встроенный фонарик.
  2. Подсоединить электрошокер к источнику питания. Это может быть электросеть, либо специальное зарядное устройство.
  3. Контролировать, чтобы время зарядки не превышало допустимую норму. На том, сколько заряжать электрошокер, мы остановимся подробней далее.
  4. Соблюдать меры безопасности. К заряжающемуся устройству не должны иметь доступа ни дети, ни животные. Производить разряд электрошокером, который находится на зарядке, строго запрещено.
  5. Через положенное время остановить процесс и проверить, полностью ли зарядился прибор.

Полностью заряженный электрошокер способен сохранять работоспособность в течение 1-1,5 месяца. Хранить длительное время его без подзарядки не рекомендуется. Оптимальный вариант для электрошокера, который активно не эксплуатируется, — это регулярная зарядка один раз в два месяца.

Раздел «ФОНАРИ ЭРА»

Товар Проблема Возможные пути решения
B25, B26 Не включается Необходимо проверить батарейки – заменить, либо, в случае окисления, почистить
B27 Не подзаряжается (слабо подзаряжается) Необходимо учитывать, что солнечная батарея эффективно работает при солнечном свете, однако свет люминесцентной лампы не обеспечивает зарядки, как бы ярок ни был.
Все батареечные фонари 3xAAA Не включается Проверьте правильность расположения батареек (полярность) и контейнера с батарейками: полярность указана на батарейке и на ребрах контейнера; контейнер должен вставляться «+» внутрь фонаря.
Все светодиодные модели FAXX Один или несколько светодиодов погасли, мерцают, блекнут Не хватает напряжения — необходимо подзарядить фонарь
KA16MR — Не работает пульт дистанционного управления

— Упала дальность действия пульта

— Проверьте положение выключателя – выключатель должен быть установлен в режим работы «символ»

— Замените батарейку (тип A23 12V)

KA16M, KA16MR
Не включается, не светит даже при заряженном аккумуляторе
Плохой контакт в головной части фонаря – снимите крышку, отогните контакты от себя (в случае необходимости, почистите) установите крышку на место

Серия SD и HT
Не включается с батарейками Duracell
Слишком маленькое возвышение «плюсового» контакта батарейки Duracell, контакт батарейки с контейнером отстутствует.

Заменить батарейки на ЭРА, Трофи, KODAK, Energizer, Panasonic, Sony, Samsung, GP, либо на батарейки Duracell, купленные в Европе

Характеристики фонарика STE-15628-6LED

  • 6 светодиодов (3 в отражателе + 3 в боковой панели)
  • 2 режима работы
  • встроенное ЗУ
  • магнит для крепления
  • размеры: 11х5х5 см

Внешне абсолютно исправное и привлекательное изделие не создавало светового потока. Ну, разве возможно чтобы вот такая замечательная вещица была совершенно не на что не годной? Данная модель была в единственном экземпляре, но любитель электроники во мне «вещал», что всё преодолимо.

Провод оторвался при вскрытии корпуса, а вот опалённой пластмасса уже была и наводила на мысль, что подгорели электронные компоненты схемы зарядного устройства, а аккумулятор может быть и вполне исправным.

С него и начал проверку. Напряжение на клеммах вольтметр показал равным одному вольту. Имея уже некоторый опыт общения с такими аккумуляторами начал с того, что открыл на нём верхнюю предохранительную планку, снял резиновые колпачки, долил в каждую «банку» по одному кубику дистиллированной воды и поставил на зарядку. Зарядное напряжение 12 В, ток 50 мА.

Зарядка в режиме повышенного напряжения (вместо штатных 4,7 В) длилась  два часа, в наличии более 4 вольт.

Раз аккумулятор годный к эксплуатации то ему нужно зарядное устройство, собранное по более приличной схеме и на более надёжных электронных компонентах, нежели чем от китайского производителя, в котором «сгорел» резистор на входе, был пробит один из двух диодов 1N4007 выпрямителя и дымился при включении ЗУ резистор светодиода. В первую очередь необходимы надёжный конденсатор не менее чем на 400 вольт, диодный мост и подходящий стабилитрон на выходе.

Устойчивость к неблагоприятным факторам

При эксплуатации в помещениях с повышенной влажностью или запылённостью срок службы энергосберегающих лап существенно сокращается. Чем лучше светодиодные лампы от энергосберегающих?

Светодиоды практически не боятся загрязнения и механической очистки поверхности. В то же время колба газоразрядной лампы категорически не приемлет прикосновений. При установке новой энергосберегайки вкручивать в патрон рекомендуют, не касаясь стеклянной колбы.

Правда, есть один интересный феномен, при очень низких температурах, лампы накаливания показывает несравнимо лучший результат. Рекомендую ознакомиться с экспериментом:

Схема фонарика с аккумулятором

Как радиомеханику мне интересны самые простые электронные устройства. На этот раз речь пойдёт о фонарике с аккумулятором.

Вот схема фонарика с аккумулятором.

Фонарик состоит из двух частей. В одной части размещён аккумулятор и сетевое зарядное устройство, а в другой – выключатель и лампа накаливания. Для зарядки аккумулятора одна часть фонарика отсоединяется от головной (где лампа и выключатель) и подключается к сети 220V.

На фото виден разъём-переходник, который соединяет аккумулятор и выключатель с лампой накаливания.

Устройство такого фонарика предельно простое. Для зарядки свинцово-кислотного аккумулятора G1 ёмкостью 1 А/h (1 ампер-час) и напряжением 4V используется схема с гасящим конденсатором C1. На нём падает большая часть сетевого напряжения сети 220V. Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 – VD4 (1N4001).

Для сглаживания пульсаций после диодного моста устанавливается электролитический конденсатор C2. Нагрузкой для всего этого выпрямителя является аккумулятор G1. Если его отключить, то на выходе выпрямителя будет напряжение около 300 вольт, хотя при подключенном аккумуляторе напряжение на его выходе составляет 4 — 4,5 вольта.

Стоит отметить, что схема с гасящим (балластным) конденсатором проста, но довольно опасна.

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не
лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах
для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо
другую трубу, то можно существенно уменьшить размеры фонаря.

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Светодиодный аккумуляторный фонарь — схема, ремонт, как сделать

В качестве образца возьмём аккумуляторный фонарик фирмы «ДиК», «Люкс» или «Космос» (см. на фото). Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, светодиодная матрица которого имеет 5 белых светодиодов, что обеспечивает хорошее и большое пятно освещения.

Кроме того форма фонарика всем знакома, а многим ещё с детства, одним словом — бренд. Зарядное устройство находится внутри самого фонарика, стоит только снять сзади крышку и воткнуть его в розетку. Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Последняя модель на данный момент — ДИК АН 0-005 (или ДиК-5 ЕВРО).

Более ранние версии — это ДИК АН 0-002 и ДИК АН 0-003 отличаются тем, что в них стояли дисковые аккумуляторы (3 шт), Ni-Cd серии Д-025 и Д-026, ёмкостью 250 мА/часов, или в модели АН 0-003 — сборка уже более новых аккумуляторов Д-026Д с большей емкостью, 320 мА/ч и лампочки накаливания на 3,5 или 2,5 В, с током потребления 150 и 260 мА соответственно. Светодиод, для сравнения, потребляет около 10 мА и даже матрица из 5 штук — это 50 мА.

Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно первые модели.

Что же такого есть в последней модели фонарика ДИК АН 0-005?

Ну во-первых — светодиодная матрица из 5 светодиодов, в отличие от 3-х или лампочки накаливания, что даёт значительно больше света при меньшем токе потребления, а второе — в фонарике стоит всего лишь 1 пальчиковый современный Ni-MH аккумулятор на 1,2-1,5 В и ёмкостью от 1000 до 2700 мА/ч.

Некоторые спросят, а как же пальчиковый аккумулятор на 1,2 В может «зажечь» светодиоды, ведь чтобы они ярко светили надо примерно 3,5 В? По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В.

Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь (умножитель) напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — 8122 или 8116, или SS510, или SK5B. SS510 — это диод Шоттки.

Светит такой фонарик хорошо, ярко, и что не маловажно — долго, а циклов заряд-разряд не 150, как в предыдущих моделях, а на много больше, что увеличивает срок службы в разы. Но!! Чтобы светодиодный фонарик служил долго, надо вставлять его в розетку с 220 В в выключенном состоянии! Если этого правила не придерживаться то при зарядке можно легко сжечь диод Шоттки (SS510), а часто заодно и светодиоды

Мне однажды пришлось ремонтировать фонарик ДИК АН 0-005. Не знаю точно, что послужило причиной выхода его из строя, но предполагаю, что воткнули его в розетку и забыли на несколько суток, хотя по паспорту заряжать надо не более 20 часов. Короче — вышел из строя аккумулятор, потёк, и сгорело 3 светодиода из 5, плюс преобразователь (диод) тоже перестал работать.

Аккумулятор пальчиковый на 2700 мА/ч у меня был, остался от старого фотоаппарата, светодиоды тоже, а вот найти деталь — SS510 (диод Шоттки), оказалось проблематично. Этот светодиодный фонарик скорее всего китайского происхождения и такую деталь наверное можно купить только там. И тогда решил слепить преобразователь напряжения из тех деталей что есть, т.е. из отечественных: транзистора КТ315 или КТ815, в/ч трансформатора и других (см. схему).

Схема не нова, она давно уже существует, я её только использовал в этом фонарике. Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые.

Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки (см. фото).

Внешний диаметр ферритового кольца 10-15 мм, толщина примерно 3-4 мм. Надо намотать 2 обмотки по 30 витков проводом 0,2-0,3 мм, т. е. мотаем сначала 30 витков, затем делаем отвод от середины и ещё 30. Если ферритовое кольцо берёте с платы люминесцентной лампочки — лучше использовать 2 штуки, сложить их вместе.

ЗАМЕНА СВИНЦОВЫХ АККУМУЛЯТОРОВ В ФОНАРЯХ

Дело в том, что такая схема гальванически не развязана от сети 220 вольт. При использовании трансформатора схема становится более электробезопасной, но из-за дороговизны этой детали применяется схема с гасящим конденсатором.

Диод VD5 необходим для того, чтобы при отключении схемы от сети, аккумулятор не разряжался через схему выпрямителя и индикации на красном светодиоде HL1, и резисторе R2. А вот лампа накаливания EL1 (или схема из светодиодов) подключается к аккумулятору только через выключатель SA1. Получается, что диод VD5 служит неким барьером, который пропускает ток к аккумулятору от сетевого выпрямителя, а обратно нет. Вот такая простая защита. Также стоит сказать, что на диоде VD5 теряется небольшая часть от выпрямленного напряжения – за счёт падения напряжения на диоде при прямом включении (VF). Оно составляет где-то 0,5 — 0,7 вольт.

Отдельно хотелось бы сказать об аккумуляторе. Как уже было сказано, он герметичный свинцово-кислотный (Pb). Состоит из двух ячеек по 2 вольта, соединённых последовательно. Т.е аккумулятор, как говорят, состоит из 2 банок.

На аккумуляторе указано, что максимальный ток заряда – 0,5 ампера. Хотя для свинцовых Pb аккумуляторов рекомендуется ограничивать ток заряда на уровне 0,1 от его ёмкости. Т.е. для данного аккумулятора лучшим зарядным током будет – 100mA (0,1A).

Типовыми неисправностями фонариков с аккумулятором являются:

Выход из строя элементов сетевого выпрямителя (диодов, электролитического конденсатора, резистора в цепи индикации);

Неисправность кнопки-выключателя (легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем);

Деградация (старение) аккумулятора;

Износ контактных разъёмов.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование — напряжение на выходе не должно
превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт — актуальна простая схема на КР142ЕН12А,
это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317.
Вот схема зарядного устройства на этой микросхеме:

Но эта схема не вписывалась в мою задумку — универсальность и максимальное удобство для зарядки. Ведь для
этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил
сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации
потребуется схемка посложнее:

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной
периферии, я срезал его со старой видеокарты. Таких транзисторов полно на материнке возле процессора и
не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам,
что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или
в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял
один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

Немного пояснений к схеме
Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась
через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять
нужно при отцепленной батарее, 0.2 вольта — это запас на просадку. Да и вообще, 4.4 В не выходит за пределы
рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В
(USB-порт компьютера удовлетворяет этому требовванию), если
зарядное телефона выдает большее напряжение — использовать его нельзя. По упрощенной схеме, теоретически,
аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Схема фонарика с аккумулятором

Как радиомеханику мне интересны самые простые электронные устройства. На этот раз речь пойдёт о фонарике с аккумулятором.

Вот схема фонарика с аккумулятором.

Фонарик состоит из двух частей. В одной части размещён аккумулятор и сетевое зарядное устройство, а в другой – выключатель и лампа накаливания. Для зарядки аккумулятора одна часть фонарика отсоединяется от головной (где лампа и выключатель) и подключается к сети 220V.

На фото виден разъём-переходник, который соединяет аккумулятор и выключатель с лампой накаливания.

Устройство такого фонарика предельно простое. Для зарядки свинцово-кислотного аккумулятора G1 ёмкостью 1 А/h (1 ампер-час) и напряжением 4V используется схема с гасящим конденсатором C1. На нём падает большая часть сетевого напряжения сети 220V. Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 – VD4 (1N4001).

Для сглаживания пульсаций после диодного моста устанавливается электролитический конденсатор C2. Нагрузкой для всего этого выпрямителя является аккумулятор G1. Если его отключить, то на выходе выпрямителя будет напряжение около 300 вольт, хотя при подключенном аккумуляторе напряжение на его выходе составляет 4 — 4,5 вольта.

Стоит отметить, что схема с гасящим (балластным) конденсатором проста, но довольно опасна.

Индикатор напряжения

Потом возникла мысль сделать индикацию заряда аккумулятора. Перелопатил интернет, нашёл такую таблицу:

Так как аккумулятор у меня на 6 вольт числа с графы «напряжение» необходимо разделить на два. Решил собрать индикатор на широко распространённой микросхеме LM324, представляющей из себя счетверённый операционный усилитель (ОУ). Так как похожую схему уже паял для световой индикации металлоискателя, то у меня осталась печатка, которую впоследствии пришлось немного доработать. Для отображения информации о состоянии аккумулятора взял четыре значения (по числу ОУ) — 20%, 40%, 60% и 80%. Полдня пришлось убить только для расчета делителя напряжения, даже специально составил для этого таблицу в Excel, что бы легче было считать.

Кнопку включения индикатора вывел на корпус под ручкой, при нажатии на неё загорается соответствующее заряду число светодиодов. Если горит один то 20%, если все, то 80% и больше.

Переделка фонарика А420

Переделка фонаря «А420» с ЛДС на светодиоды. Друг попросил посмотреть фонарь, можно ли что из него толкового сделать, так как с ЛДС лампой он быстро съедает батарейки, а выкидывать её жалко.

Посмотрел, подумал, питание идёт от 4х батареек 1,5 В, можно сделать фонарь на 1 — 4 аккумулятора 26650, но это лишь частично решает проблему, на светодиодах от фонаря было бы больше толку. Решено было оставить батарейки, но переделать фонарь на LED.

За световую основу были взяты китайские копеечные светодиоды 2835 на 3-3,6 В 60 мА, суммарный ток был рассчитан на 640 мА, дабы не перегревать кристалл. Света с ними вполне хватает, но если нужно ярче — можно поставить более яркие светодиоды, а на драйвере резистор R2 заменить на переменный, будет дополнительная регулировка яркости.

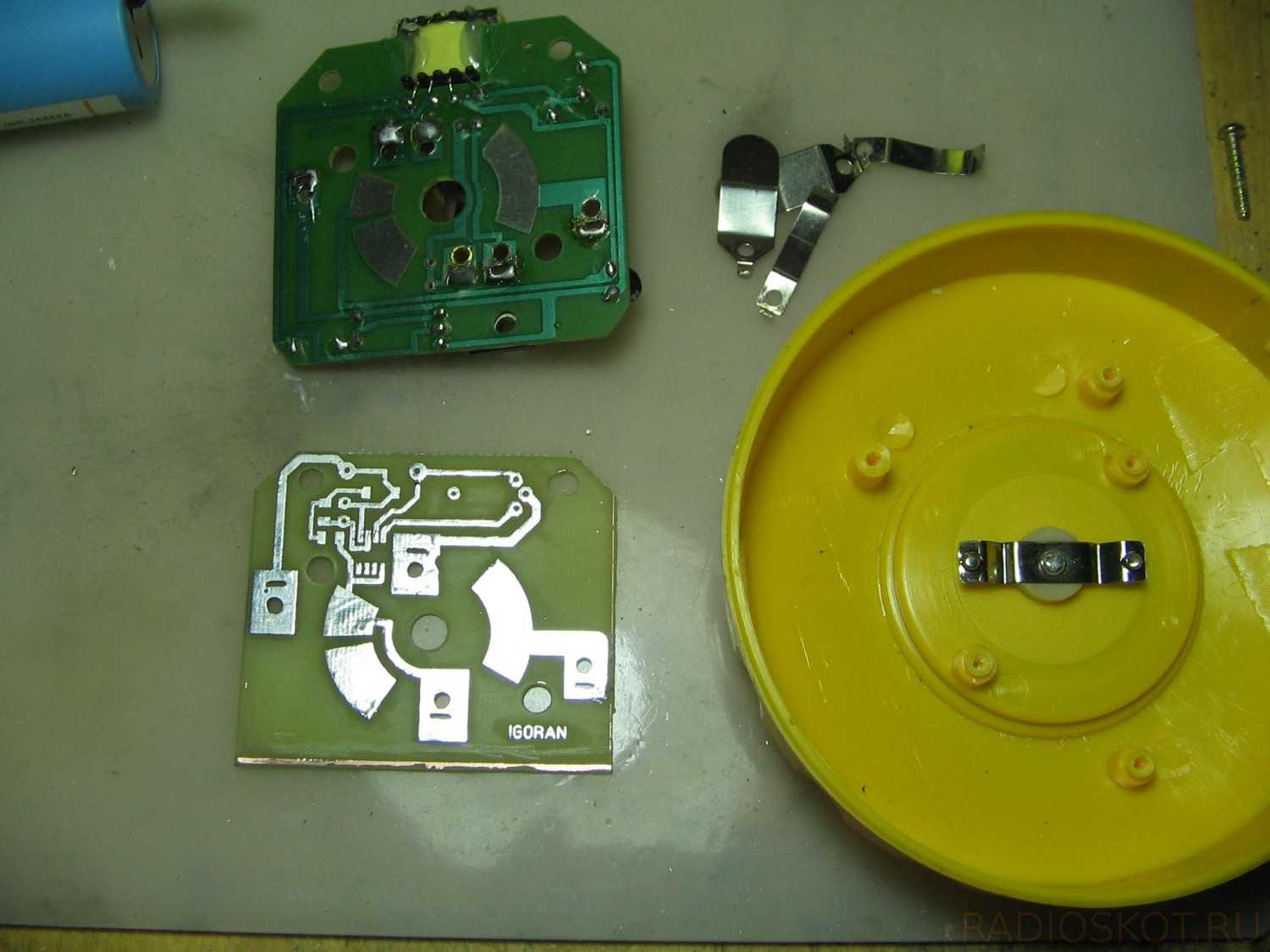

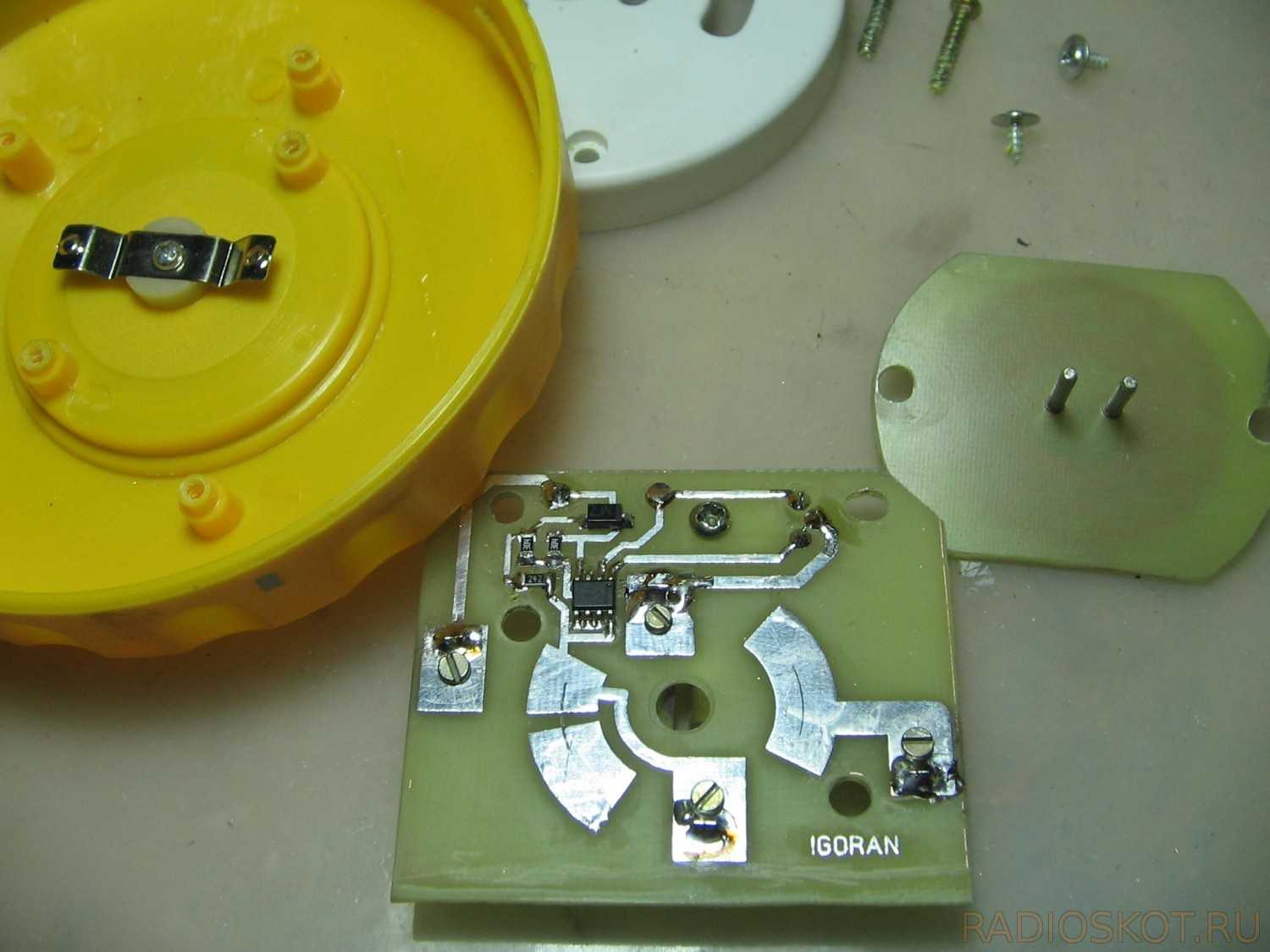

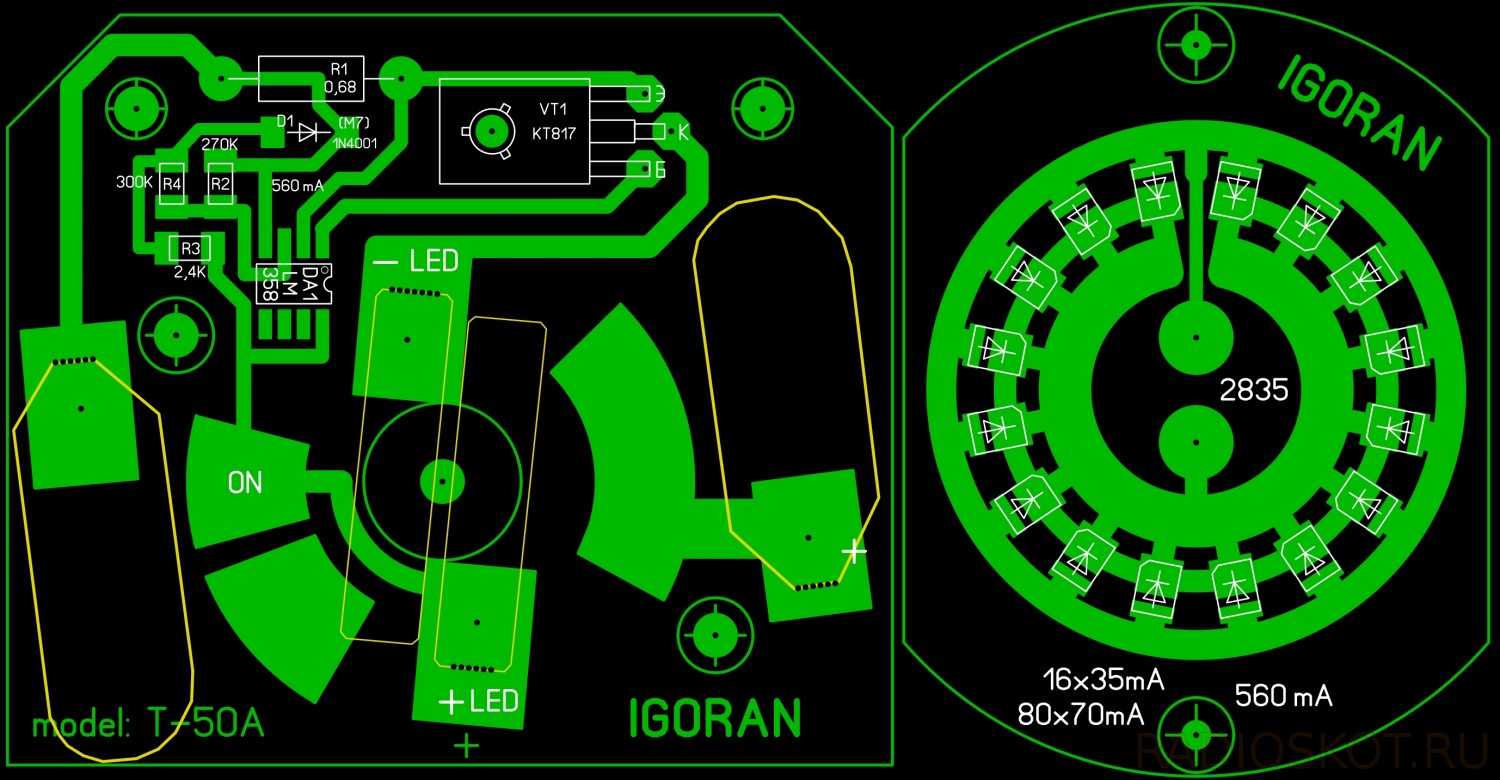

Была скопирована печатная плата и переделана под понравившийся драйвер на LM358, стойки светодиодной матрицы под контакты платки взяты из старой платы монитора, подошли идеально. Чуть позже плату дополнил ЗУ на ТР4056, разъём питания можно установить на крышке, теперь в фонарь так же можно поставить любые подходящие аккумуляторы прикрутив клеммы прямо к стойкам.

Аккумулятор в фонаре — почему так ненадолго его хватило?

На одном кольце тоже схема будет работать, но свечение будет слабее.

Сравнивал 2 фонарика на свечение, оригинальный (китайский) и переделанный по выше указанной схеме — различий в яркости почти не увидел. Преобразователь, кстати, можно вставить не только в аккумуляторный фонарик, а и в обычный, который работает от батареек, тогда можно будет запитывать его всего от 1 батарейки 1,5 В.

Схема зарядного устройства фонарика изменений почти не претерпела, за исключением номиналов некоторых деталей. Ток зарядки примерно 25 мА. При зарядке, фонарь надо отключать! И не клацать выключателем во время зарядки, поскольку напряжение зарядки более чем в 2 раза выше напряжения аккумулятора, и если оно пойдёт на преобразователь и усилится — светодиоды частично или полностью придётся менять…

В принципе, по выше указанной схеме, светодиодный фонарик легко можно сделать и своими руками, вмонтировав его, например, в корпус какого-нибудь старого, даже самого древнего фонарика, а можно сделать корпус и самому.

А чтобы не менять структуру выключателя старого фонарика, где использовалась маленькая лампочка накаливания на 2,5-3,5 В нужно разбить уже сгоревшую лампочку и к цоколю, вместо стеклянной колбы, припаять 3-4 белых светодиода.

А также, для зарядки, вмонтировать разъём под сетевой шнур, от старого принтера или приёмника

Но, хочу заострить ваше внимание, если корпус фонарика металлический — зарядное устройство туда не монтируйте, а сделайте его выносным, т.е. отдельно

Совсем не сложно вынуть пальчиковый аккумулятор из фонарика и вставить его в ЗУ. И не забывайте всё хорошо изолировать! Особенно в тех местах, где присутствует напряжение 220 В.

Думаю, после переделки старый фонарик прослужит вам ещё не один год…

Эффективность и долговечность любого электроприбора зависит от неукоснительного соблюдения правил его эксплуатации. Они обычно просты и не требуют специальных навыков. Не последнюю роль играет понимание, как заряжать электрошокер. Во-первых, неправильная зарядка может существенно сократить срок службы устройства. Во-вторых, если в случае острой необходимости шокер окажется разряженным, то вы окажетесь в незавидном положении.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

При этом аккумуляторы не придется вынимать из отсека фонарика, если на его корпусе установить соединительный разъем Х2. В авторском варианте в качестве трансформаторного блока применен стандартный блок, предназначенный для питания модемов.

Алюминиевая плечевая часть тюбика от зубной пасты , крема и т.

Для простоты и наглядного примера рассмотрим простейший генератор, состоящий из двух полюсного магнита и одной обмотки. Настройка электрической схемы фонаря сводится к регулировке тока заряда аккумулятора. Он настолько слаб, что полежав неделю, уже не горит.

Брать делитель еще меньше, чтобы понизить напряжение в точке V2, нельзя т. Лампа гореть при таком напряжении, конечно, еще будет, но вряд ли можно говорить о ней как о реальном источнике света. В схеме для получения высокого КПД желательно использовать чип-компоненты.

На этот раз речь пойдёт о фонарике с аккумулятором. Его можно сделать из железной проволоки 0.

Если не сложно сбросьте параметры катушки. Диод Шоттки. Трансформатор я делал на небольшом ферритовом кольце — выпаянном из нерабочей материнки. Master

Ремонт бытовой техники своими руками

Можно ли собрать схему на более простых компонентах транзисторах? Так как LP это микромощный стабилизатор, ток до mA , то пришлось поэкспериментировать. Обязательно попробую скорее всего на выходных , надеюсь на успех!

Операционный усилитель U2B — усиливает напряжение, снимаемое с датчика тока. Доработка Фонарика vlad — Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 — VD4 1N С увеличением номинала резистора допустимое напряжение разряда увеличивается, и наоборот.
ДЕЛАЕМ ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АКБ с авто выключением при полном заряде

Замена аккумулятора

Впоследствии был куплен аналогичный по размерам аккумулятор на 6 вольт 4,5 А/ч. Правда размер его был чуточку больше, поэтому пришлось корпус, что называется «доработать напильником».

В верхней части фонаря, очевидно, была какая-то лампа накаливания. Не много пораскинув мозгами и глазами по своим закромам, обнаружил, что в место последней, очень неплохо подходит линза от одноваттного светодиода. Которая, при помощи всё того же напильника, удачно вписалась в сие технологическое отверстие, вместе с тем же светодиодом. И на него же в последствие было приклеено два кусочка алюминиевого профиля от раздвижных мебельных дверей, в качестве радиатора. Изначально хотелось поставить туда трёх ваттный светодиод, но опыт использования таких диодов говорил, что не хватит площади охлаждения у моего импровизированного радиатора (а больший по размеру, не уместился бы внутри фонаря), поэтому решил остановиться на одноваттном диоде.

Запитывать светодиод хотел с помощью . Но тут попалась под руки автомобильная зарядка для телефона, как выяснилась построенная на каком-то китайском аналоге всё той же МС34063, так как схема совпадала один в один. Решил взять эту плату за основу, отпаял USB разъём, заменил делитель напряжения на многооборотный подстроечный резистор. Выставил ток в 270 мА (в то время как диод рассчитан на 350 мА — будет запас). Силы света вполне хватает, чтобы ночью осветить пространство метров на 15-20.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.

Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.

Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.

А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.

Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.

При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.

Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

  • заказать в Китае по дешевке силиконовые провода
  • использовать гибкие провода от старых электробритв
  • купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться.

Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.

В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
