Как подключить розетку правильно

Электрификация

Чтобы правильно осуществить электрификацию объекта любой сложности нужно выполнить следующие действия:

  • составить электрическую схему с учетом всех особенностей электропроводки конкретного объекта;
  • грамотно определить суммарную потребляемую мощность;
  • определиться с количеством электрических групп и мощностью каждой группы;
  • определиться с местом установки распределительного щитка и на какое количество модулей он должен быть;
  • подобрать прибор учета (электросчетчик);
  • правильно осуществить подсоединение отходящих и приходящих линий;
  • осуществить подключение щита к сетям энергопоставляющей компании.

Производители

Автоматические выключатели производятся во многих странах. Главное требование к этому устройству – оно должно быть изготовлено из качественных материалов и иметь длительный срок эксплуатации. Цена на автомат одной и той же мощности может варьироваться довольно в широком диапазоне и зависит это от производителя.

Самые качественные автоматы выпускают следующие компании:

  • французские: Legrand,Schneider Electric, Hager;
  • словацкая SEZ Krompachy;
  • немецкие: АВВ, Moeller, Kopp ;
  • американская General-Electric;
  • российские: Контактор, КЭАЗ.

Прежде чем осуществлять монтаж выключателя, необходимо четко определиться, куда правильно присоединять провода или кабеля питания: сверху или снизу изделия или, проще говоря, – к подвижным или неподвижным контактам. И хоть многие не соблюдают это условие и подключают без учета этого фактора, все же правильнее обратиться к ПУЭ, которое для электриков является тем документом, указания которого необходимо соблюдать. Там четко сказано: присоединение питающего провода (кабеля) должно выполняться к неподвижным контактам. Они во всех современных автоматах находятся сверху.

Монтаж не может быть выполнен без инструмента и приборов контроля. Необходимо иметь:

  • набор отверток;
  • нож монтажный;
  • тестер или отвертку с индикатором.

Однополюсный

Монтаж осуществляется в однофазных сетях, в которых ввод выполнен 2 проводами (обычно это здания старой постройки): фаза (L) и ноль (PEN), т.е. выполненной по системе TN-C. Провод питания подключается к клемме 1 автомата, с клеммы 2 через счетчик распределяется по автоматам конкретных групп. Ноль запитывающий через счетчик подводится к нулевой шине PEN. Наглядно это показано на рисунке ниже.

Схема подсоединения однополюсных автоматов в распределительном щитке

Двухполюсный

Монтаж осуществляется в однофазных сетях, в которых ввод выполняется 3 проводами, один из которых является фазой (L), второй нулем (N), третий землей (PE), т.е. подключение осуществляется по системам TN-C-S или TN-S. Здесь питающий провод подводится к клемме 1, ноль к клемме 3 и надежно закрепляется. Клемма 2 является выходной, фаза проходит через электросчетчик. Вводное устройство, которым является УЗО, распределяет равномерно питание по выключателям, объединенным в отдельные группы. С клеммы 4, которая является выходной, ноль проходит через электросчетчик, УЗО и подсоединяется на шину N. Разводка схематично показана на рисунке 10.

Схема подсоединения в щитке двухполюсных автоматических выключателей

В паспорте на автомат указаны требования по подсоединению к его клеммам проводников. Информацию необходимо тщательно изучить. Это касается как сечения, так и типа соединения проводников, а также длины зачищаемой части.

Обычно для автоматов, используемых в быту, провода зачищают от изоляции на длину до 1 см, используя монтажный нож

Необходимо также обратить внимание на цветовую маркировку проводов. Белый или коричневый цвет у питающего провода (фаза), синий (голубой, черный) – у нулевого проводника, желто-зеленый или зеленый – у заземляющего

После зачистки с помощью монтажного ножа оголенная часть провода вставляется в контактный зажим сверху или снизу, в зависимости от того, какой проводник подключается (фаза, земля или ноль). Далее они надежно фиксируются в соответствующие клеммы с помощью винтов. Тут понадобится отвертка. Проверяется надежность крепления проводника подергиванием. В случае подсоединения к автоматическому выключателю гибкого провода, необходимо воспользоваться специальными наконечниками, что делает подключение более надежным.

При подсоединении проводников к автомату необходимо проследить за следующими факторами:

  • под контактный зажим не должна попасть изоляция;
  • нельзя затягивание производить с большим усилием, это может деформировать корпус и, как результат, привести к выходу устройства из строя, неправильной работе или сокращению срока эксплуатации.

Во многих случаях в распределительном щитке устанавливаются несколько автоматических выключателей. Неопытные электрики соединяют их между собой перемычками. Это допустимо, но лучше воспользоваться специальной шиной. Она называется гребенкой. Ее обычно режут в необходимый размер, а затем подключают фазы к автоматам в той последовательности, которая предусмотрена принципиальной эл. схемой.

Внешний вид соединительной шины

Схема подключения электрической розетки

Все электрические розетки  между собой или к распределительной коробке подключаются параллельно— на каждый контакт от одной до другой розетки подключаются соответственно провода одного цвета. Не имеет значения на какой из двух контактов подключать фазу или ноль, только не сделайте короткое замыкание.

Очень важно на третий контакт заземления подключать только третий заземляющий проводник, который не участвует в работе электроприбора. У него только одна функция- в защите нас от поражения электрическим током и снижения уровня электромагнитного излучения от холодильника, стиральной машины и другой бытовой техники с металлическими корпусами

Заземляющий контакт в электрической розетке всегда находится открыто, а подключается по середине между основными контактами.

Способов подключения всего два:

  1. Прямое подключение розетки от распределительной коробки электропроводки, в которой провода с кабелем электропитания скручиваются соответственно по цветам. Это основной и самый надежный способ подключения.
  2. Подключение шлейфом или последующей розетки от предыдущей. Данный метод позволяет сократить затраты на кабель и свести к минимуму количество кабелей в распаячной (распределительной) коробке. У данного метода есть один существенный недостаток: при пропадании контакта в одной розетке- перестают работать все подключенные после нее. Помните, что больше 4 розеток шлейфом подключать нельзя.

Я при составлении плана электропроводки для квартиры, дома или гаража, стараюсь все электрические розетки или их блоки подключать напрямую от распределительной коробки. Исключение составляют случаи, когда одиночные или двойные розетки находятся рядом, а коробка электропроводки- гораздо дальше. На блоки из 2, 3, 4, 5 розеток всегда прокладывайте отдельный кабель от распределительной коробки.

Согласно общепринятым нормам, в электропроводке синий провод- это ноль, желто-зеленый- заземление и красный (белый)- фаза.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

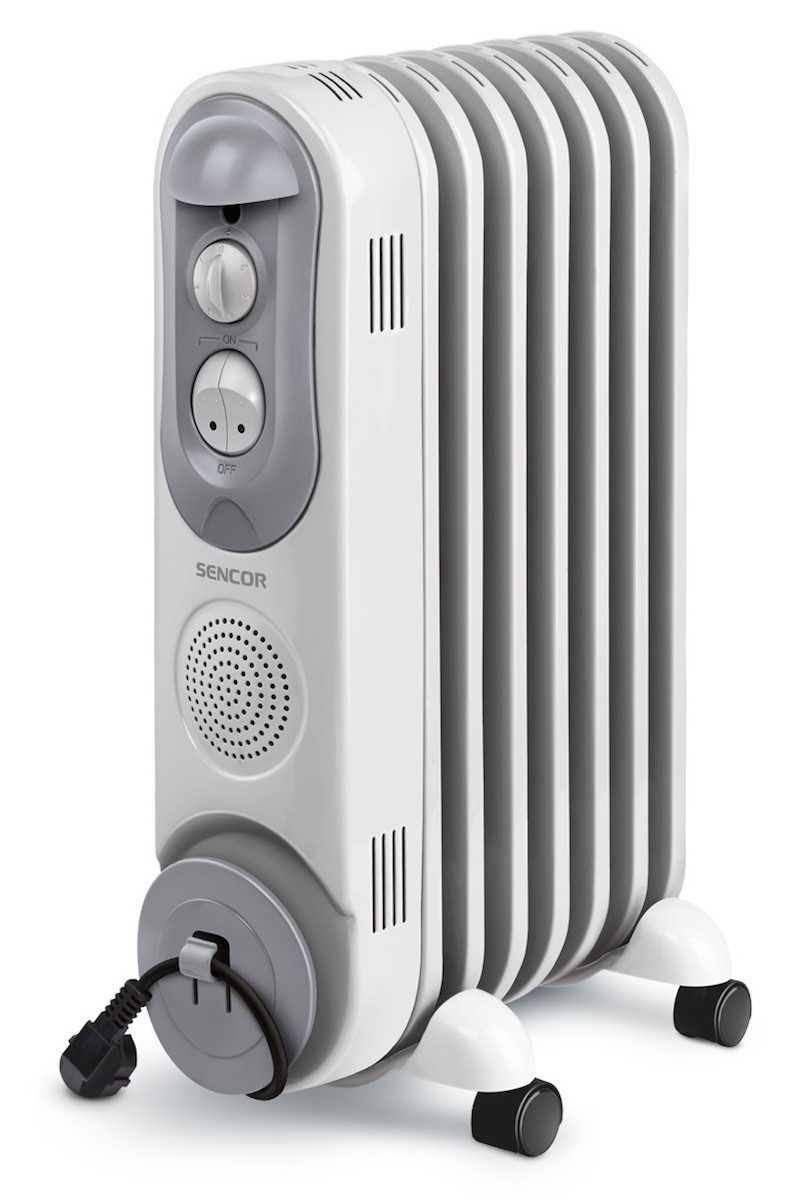

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Это интересно: Подключение выпрямителя для электромагнитного тормоза двигателя — это полезно знать

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

  • из компьютерного БП;
  • используя блок питания от ноутбука;
  • из зарядки автомобильного аккумулятора;
  • из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

  • разбирают корпус компьютерного БП;
  • убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
  • затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;
  • припаивают к желтому и черному проводам один конец шнура;
  • разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

  • от выходного шнура зарядки срезают кусачками разъем;
  • оголяют концы проводов;
  • разбирают шуруповерт;
  • припаивают проводки зарядки к соответствующим контактам инструмента;
  • собирают электроинструмент;
  • проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

  • подбирают 2 многожильных проводка нужного сечения;
  • к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

tehnika.expert

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху .

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу .

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
