Установка и монтаж электрозамка на дверь или калитку своими руками: виды и особенности замков

Установка своими руками: важные нюансы

В случаях со сложной установкой, когда система будет дистанционно открываться с пульта или при помощи домофона, желательно привлечь специалистов для монтажных работ. Более простые системы можно устанавливать и самостоятельно. В целом, установка любого электронного замка сравнительно проста, и при необходимости все работы можно произвести в одиночку.

Если замок устанавливается на калитку, следует учитывать следующие моменты:

Масса калитка;
Габаритные размеры;
Направление движения при открывании и закрывании.

Советы и порядок действий при самостоятельном монтаже

В каждом конкретном случае, точный процесс установки может несколько отличаться от представленного ниже, поскольку и моделей запорных устройств, и различных калиток великое множество. Тем не менее, общая последовательность действий практически не изменяется: устанавливая электронный замок на калитку, можно пользоваться инструкцией ниже.

Пошаговый процесс установки:

Сначала нужно определиться, в каком именно месте запирающее устройство будет находиться на калитке. Легче всего это сделать, приложив замок к поверхности. По соображениям безопасности желательно размещать запоры посредине: в этом случае теоретическим злоумышленникам будет непросто отогнуть край или выломать замок.
При выборе места для установки также необходимо следить за длиной запирающих элементов/засова — длины должно быть достаточно для надежной защиты. В случае с магнитными системами электромагнит располагается ближе к наружней части — опять же, по законам физики калитку или дверь будет в разы сложнее выломать.
Далее, нужно сделать пометки во всех местах, где нужно будет просверлить отверстия. Желательно разметить расположение всех элементов, чтобы во время работы не было неприятных сюрпризов.
По сделанным замерам производится высверливание всех необходимых отверстий, в том числе и под замочную скважину.
На следующем шаге устанавливается корпус. Установку следует производить без внешней крышки и не затягивая крепежные элементы. После установки следует провести тест: проверить, нормально ли открывается и закрывается система при помощи ключа.
В случае, если при открытии и закрытии никаких проблем выявлено не было, делается следующий шаг: просверливание отверстий во внешней части калитки. При помощи этих отверстий устанавливается панель вызова домофона. В зависимости от выбранной модели, функционал и размеры этой части могут существенно различаться.
Далее, необходимо соединить все части системы проводами: кнопку, замок и систему вызова домофона. От правильности подключения системы зависит вся ее работоспособность, поэтому подключение необходимо производить в точном соответствии с инструкцией производителя, идущей в комплекте.
После соединения всех частей системы производится финальное подключение проводов к блоку питания и домофону с трубкой.

Только после того, как система окончательно смонтирована и протестирована, на уличную часть устанавливается защитный корпус. Для максимальной надежности электрозамок на калитку следует прикрыть декоративным козырьком, чтобы защитить от постоянного попадания воды и грязи. На этом установка электромагнитного замка на калитку выполнена, и системой можно начинать пользоваться в штатном режиме.

Устанавливаем электромеханический замок на калитку

Если у вас еще нет на калитке электромеханического запорного устройства, но есть желание его установить, и к тому же сделать это самостоятельно, то первое с чего нужно начать так это с самой калитки.

Хорошо если калитка новая, нормально и без усилий открывается/закрывается, установлена ровно, без перекосов.

Если это не так — все эти проблемы нужно предварительно устранить, перед тем как начинать монтаж.

Если с самой калиткой всё нормально — подготавливаем инструменты для работы.

Основные приборы для монтажа:

электродрель;
набор отверток.

Теперь самое важное! Внимательно ознакомиться с инструкцией, прилагаемой к замку. В ней могут быть указания, как по самому замку, так и к особым условиям по его креплению

После того как определились с местом установки на самой калитке соблюдаем последовательность работ.

Достаем запорное устройство из коробки и прикладываем к тому месту, где оно будет установлено.
Маркером намечаем на дверном полотне точки крепления.
Дрелью проделываем отверстия.

Зазор между замком и ответной частью на косяке должен быть выдержан в диапазоне 4–6 мм.
После того как просверлены отверстия, сам замок крепим на место.
Так же внимательно и тщательно крепится ответная часть.
Проверка работы механизма. Язычок замка должен легко и без заеданий входить в ответную часть.

Теперь осталось выяснить, как подключить. Для этого необходимо проложить провод. Он идет от электрощитовой сборки до разъема в замке.

Схема подключения должна отвечать двум условиям:

надежность;
простота исполнения.

После прокладки кабелей и подключения замочного устройства подается электропитание.

Тестовое испытание состоит из проверки работы входной калитки. Запорный механизм должен четко реагировать на подаваемые команды.

И только теперь работу по монтажу замка с дистанционным управлением можно считать законченной.

Особенности выбора электромеханического замка

Разобравшись в видах и особенностях устройства, необходимо четко определить условия использования и решить, что именно вам нужно от электромеханического замка:

интенсивность использования. Недорогой замок для квартиры, в которой живет небольшая семья или надежное устройство для офиса с большой проходимостью;
будете ли вы подключать домофон, видеофон или электронный таймер. Если да, то необходимо подобрать модель с возможностью подключения;
оцените необходимый уровень безопасности. Возможно, вам понадобится механизм с усиленной защитой.

Для эксплуатации на улице необходимо выбирать влагозащищенный замок

Кроме того, перед покупкой лучше узнать, как будет вести себя устройство при отсутствии электричества. Например, открываться изнутри кнопкой, а снаружи – ключом.

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

электромеханические замки;
электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
ответной планки;
набора ключей;
дополнительных электропроводов;
крепежных элементов;
инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

магнит, который является отдельной частью замка;
ответная металлическая планка, притягиваемая магнитом;
уголок для крепления основного блока;
крепежные элементы;
дополнительные провода;
инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

нельзя отпереть отмычкой;
можно крепить в местах частой эксплуатации двери;
нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

Сдвиговые.
Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

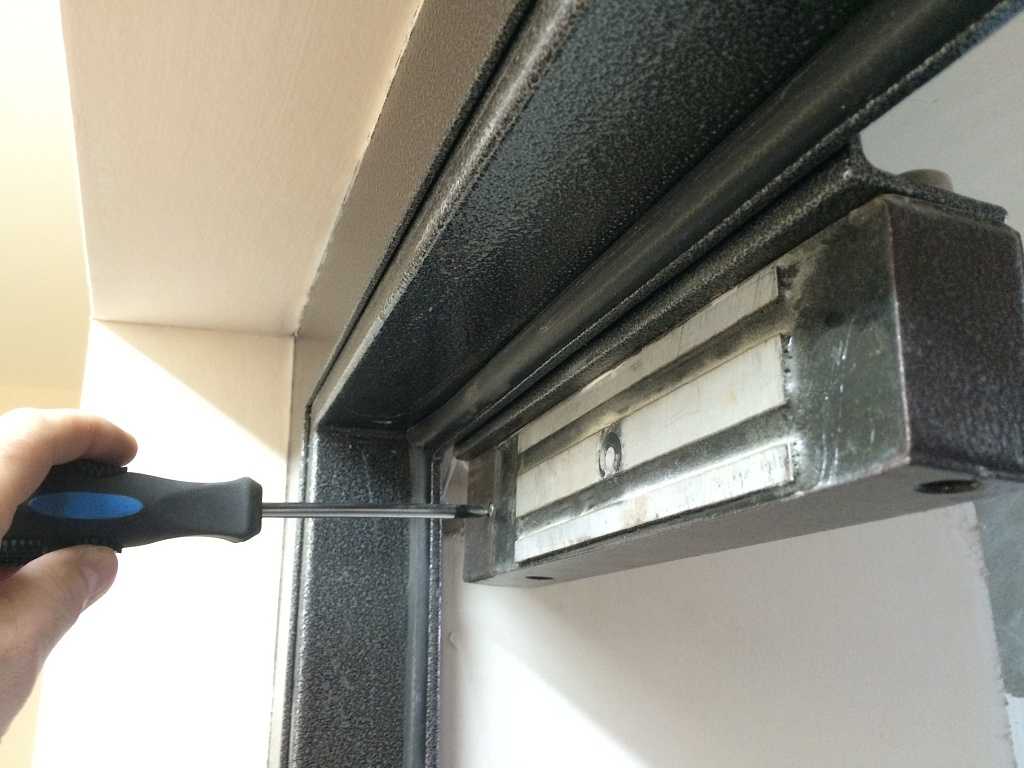

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

Строительный уровень;
Молоток;
Рулетку;
Шуруповерт;
Дрель электрического типа;
Кусачки;
Крепежный инструмент;
Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

https://youtube.com/watch?v=-aYSfNA5S4I

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Установка электромеханического замка

Внешне врезной и накладной замки электромеханического типа похожи на традиционные запорные устройства. Однако их установка отличается от установки простого механического замка. Монтаж такого изделия может занять не менее двух часов. Если планируется вместе с запором установить видеодомофон, то возможна и большая трата времени. Тем, кто хочет сделать всю работу своими руками, следует набраться терпения.

Этапы установки накладного замка на калитку:

Самая удобная схема установки — это использование двух разных кабелей. Один кабель будет под электромеханический замок, а другой под видеодомофон.
Чтобы разметить крепеж, изделие (основная часть) прикладывается к выбранному месту на калитке.
В отмеченных местах делаются отверстия.
Также обеспечиваются отверстия для монтажа цилиндра. Эту работу удобно выполнять специальной коронкой.
Основную часть запора фиксируют на полотне калитки. Ответную часть замка крепят к раме по предварительно сделанной разметке. Затем несколько раз проверяется качество работы механизма.
В том случае, если электромеханический замок предполагает наличие дополнительных панелей для считывания электромагнитных карт или клавиатуру, их также следует установить. Правила установки обязательно указаны в инструкции, которая прилагается к изделию.
К замку подводится электрический кабель и проводится подключение. После того как кабель будет подключен, к устройству подается напряжение и проводится тестирование работы. Функциональность замка следует тщательно и многократно проверить.
Если устанавливается видеодомофон, то это делается по инструкции к аппарату. Видеодомофон монтируется по разметке, например, на кирпичные столбы для ворот и калиток. После фиксации прибора к нему подводится отдельный кабель электропитания.
На каждый кабель по всей его длине надевается защитный корпус.

Врезной замок монтируется почти также, как и накладной запор. Единственное отличие при установке — это внутреннее расположение устройства (внутри калитки или двери). Такой тип монтажа возможен для створок с двойным полотном, что является редкостью для калиток. Если створка имеет двойное полотно, то предпочтительно установить врезной замок, так как дополнительная защита продлит срок службы электромеханизма.

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.
