Выбор варианта подключения
Чтобы розетка через розетку работала, мало закрепить дополнительное приспособление на стене – его нужно запитать. Для этого предусмотрено только два возможных способа:
- Стандартная схема с независимыми силовыми линиями. Электромонтажники называют ее «звезда». Если позволяет сечение кабеля, дополнительную розетку можно провести от распределительной коробки, используя один силовой луч схемы.
- Шлейфовое параллельное подключение. Более простой вариант – использовать ближайшее устройство таким образом, чтобы электроустановочные приспособления располагались в один ряд – шлейфом, друг за другом, параллельно. Таким способом к автоматическому выключателю на 16 ампер при сечении кабеля в 3х2,5 кв. мм можно провести до восьми розеток.
Метод соединения проводов шлейфом
Приспособления без защитных шторок не рекомендуется вешать низко в целях безопасности детей
Строгих правил по высоте монтажа нет, но важно на полметра обойти газовое оборудование, отопительные приборы и отступить положенные 10 см от оконного проема
Схемы подключения розеток к электрической сети
Первая схема подключения
Для подключения розетки своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.
Схема подключения розетки
Значение цифровых обозначений:
1 – общий предохранительный спаренный автомат.
2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.
3 – шина ноля.
4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.
5 – условно показан кабель скрытой или открытой проводки.
Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.
Вторая схема подключения
Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.
Схема подключения одиночных розеток к однофазной сети с контуром заземления
Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.
Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.
Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.
Особенности розеток: их конструкции и предназначения
Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:
Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.
Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.
Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.
Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:
Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.
Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.
Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.
Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.
Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
Способы подключения
Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.
Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.
Параллельное соединение
Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.
Преимущества:
параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.
Недостатки метода:
- Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
- Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.
При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.
Шлейфовое соединение
Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.
Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:
- Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
- Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.
Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.
Кольцевое соединение
Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко
Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.
Комбинирование методов
В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.
Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.
Преимущества метода:
- повышает надежность системы, в которой используются шлейфовые соединения;
- экономия проводника.
Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.
Разновидности розеток
Выработавшие свой эксплуатационный срок розетки, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести розетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.
Дизайнерские розетки
На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.
По способу монтажа розетки делятся на
- Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности. Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
- Встраиваемые модели. Эти розетки предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.
Виды розеток по типу проводки
- Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
- Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

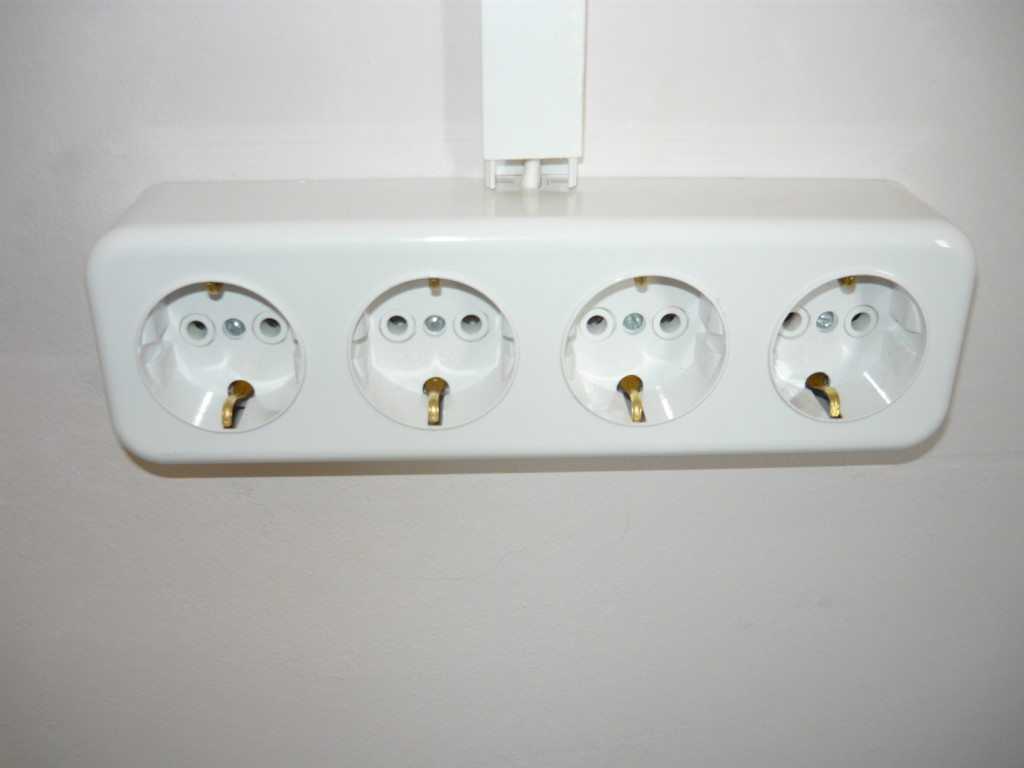

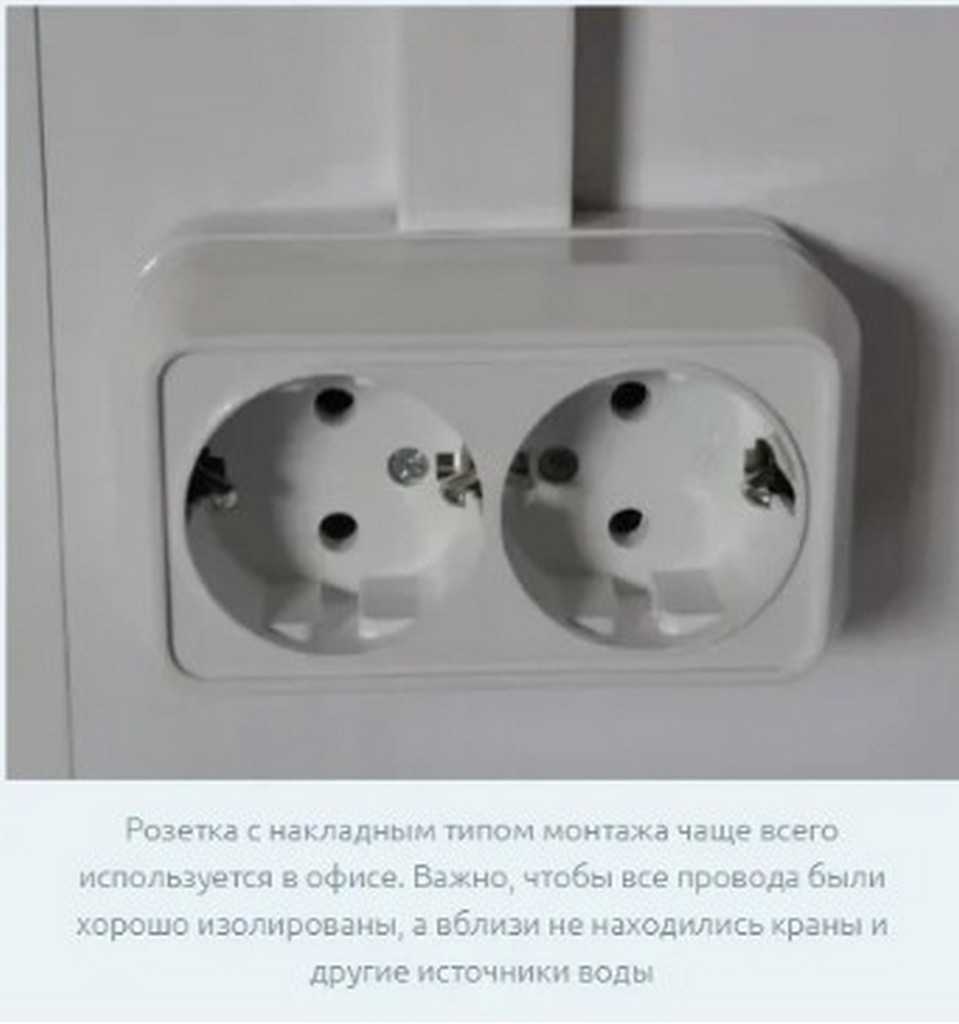

Накладной тип розеток
По количеству контактов
Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.
