Подключение варочной панели к электросети: пошаговая инструкция

Указания по подключению плиты

Контактная группа для присоединения кабеля находится на задней панели бытового прибора и защищена металлической или пластиковой крышкой. Там же производители крепят бирку или наклейку со схемой, по которой осуществляется подключение электрической плиты в зависимости от числа фаз – 1, 2 или 3.

Схема подачи на плиту 1 фазы 220 В

Чтобы подключить электропечь, руководствуйтесь следующим алгоритмом:

  1. Зачистите конец кабеля и оголите провода. Если они состоят из множества тонких проволочек, то контакты необходимо пропаять.
  2. Снимите крышку с контактной группы на печке и найдите заземляющую клемму. Обычно она расположена с краю и имеет соответствующее обозначение или маркировку РЕ, а изнутри к контакту подходит жила желто-зеленого цвета.
  3. К заземляющей или любой другой клемме прикреплены 3 медных перемычки. Открутите винты и вытащите их, а потом установите в соответствии со схемой на задней панели.
  4. Просуньте силовой кабель в отверстие на корпусе или крышке и подключите провода к нужным контактам, зафиксируйте их винтами.
  5. Закройте крышку и поставьте плиту на место.

Подача к электропечи 2 или 3 фаз (напряжение питания 380 В)

Как правильно запитать электрическую печь, подробно показано в следующем видео:

Принцип действия индукционных панелей

Индукционная поверхность являет собой обычную керамическую панель с размещенными внутри индукционными катушками. В каждой из этих катушек при включении возникает электромагнитное поле, которое вызывает движение молекул в дне посуды, установленной на панели. При этом большая скорость молекул генерирует тепло, которое и используется для приготовления пищи. Если снять посуду с варочной панели, то движение молекул в ее дне прекращается.

Индукционная поверхность любого производителя (AEG, Hansa, Gorenje и др.) должна быть подключена к отдельной линии домашней электропроводки, которую необходимо вести непосредственно от распределительного щита и специально ставить автомат. Заканчиваться эта линия должна розеткой с заземляющим контактом, рассчитанной на силу тока от 32 до 40 А. Расстояние от пола до розетки должно быть меньше 0,9 м.

Перед установкой индукционной панели и подключением ее к сети электропитания необходимо определить:

  • место ее размещения:
  • схему подключения;
  • комплект поставки.

Какой кабель для плиты нужно купить?

Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

  • использование в помещениях с повышенной влажностью;
  • высочайшая гибкость;
  • двойная изоляция;
  • применение (рекомендуемое) в установках с повышенной вибрацией;
  • разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
  • недорогая цена.

К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм2. Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Процесс подключения варочной панели

Определившись со способом подсоединения индукционной поверхности к электросети, необходимо осуществить это путем подключения вилки к кабелю, а последнего непосредственно к панели.

Подключение кабеля к вилке

В общем случае кабель к вилке электропитания подключать необходимо следующим образом. Сначала нужно снять изоляцию с жил кабеля и разобрать корпус вилки. Затем следует опрессовать концы проводов наконечниками типа НШВ. Потом необходимо подсоединить концы проводов к контактным зажимам вилки согласно приведенной ниже схеме (фаза и ноль – под крайние клеммы, заземление – под верхний винт). Затем вилку нужно собрать, фиксируя кабель имеющимся в корпусе зажимом.

Однако кабеля, которыми комплектуются варочные панели, могут быть 2-х типов: трех- и четырехжильными. Если количество жил в кабеле совпадает с числом контактов пары «вилка-розетка», то подключение проблем не вызывает — просто нужно соединить цветные провода с соответствующими контактами вилки, исходя из того, что:

  • коричневый и черный провода подключают к контактам фаз (L1-L3);
  • синий провод соединяют с контактом N (нейтраль или «0»);
  • желто-зеленый провод подводят к контакту РЕ (заземление).

Если же кабель, идущий от индукционной панели, имеет 4 жилы, а розетка для ее подключения имеет три контакта, то их соединение осуществляется следующим образом:

  • черный и коричневый провода скручивают между собой и подсоединяют к контакту «Фаза»;
  • синий провод подключают к контакту N;
  • желто-зеленый провод соединяют с заземляющим контактом РЕ.

Пользователю может встретиться и 5-ти жильный кабель, изначально рассчитанный для подключения к трехфазной сети напряжением ~380 В индукционных панелей большой мощности (более 7 кВт). В этом случае для подключения к сети ~220 В:

  • коричневый и черный провода скручивают между собой и подключают к контакту фазы;
  • синий и серый провода скручивают между собой и соединяют с контактом N (нейтраль или «0»);
  • желто-зеленый провод подводят к контакту РЕ (заземление).

Если кабель электропитания соединен с индукционной поверхностью, то последнюю можно установить на предназначенное для нее место и подключить к розетке электросети.

Подсоединение кабеля к индукционной поверхности

В тех случаях, когда пользователю понадобится самостоятельно подсоединить кабель к варочной панели, сделать это можно, используя схему, которая находится на ее нижней стороне. При этом каждая панель оснащается специальным клеммником для подключения кабеля электропитания. В зависимости от марки индукционной панели подключение кабеля осуществляется по-разному.

Для панелей марки Bosch:

Для панелей марки Electrolux:

Для панелей марки Zanussi:

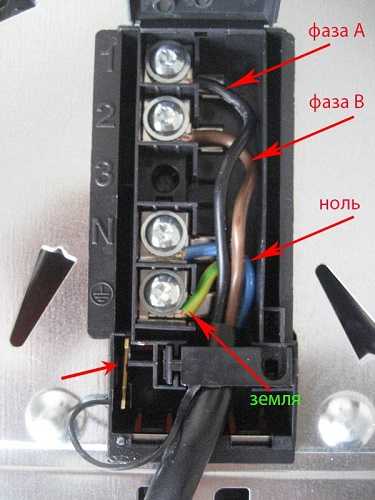

Чтобы осуществить подключение кабеля к варочной поверхности необходимо:

  • снять защитную крышку, открыв тем самым доступ к клеммам;
  • установить кабельный зажим, входящий в комплект поставки;
  • запустить кабель через кабельный зажим и совместить провода с клеммами согласно схеме подсоединения, при этом первым подключают провод заземления (желто-зеленый), затем — провода, идущие к нейтрали (синий и/или серый), и только после этого подключают фазные провода (коричневый и/или черный);
  • все винты затягивают, проверяют прочность всех соединений и возвращают защитную крышку на место.

Как самостоятельно подсоединить индукционную панель

Если уже имеется достаточно мощная изначально или модернизированная электросеть в доме, это существенно упрощает дело. Но все же нельзя просто так вставить вилку в обычную розетку и на этом успокоиться. Надо удостовериться, что параметры сети в квартире не ниже, чем требуется по инструкции. А в идеале следует обеспечивать даже лучшую защиту.

Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, то желательно применять защитные элементы сети на 25 А. Разобравшись с этим моментом, можно заняться и кабелем. Когда предусмотрено штатное подключение к выходящему кабелю, могут использоваться проводники:

  • черной или коричневой окраски (фаза);
  • желто-зеленого тона (защита);
  • синего и серого цветов (нейтраль).

Иногда сечение провода в поперечнике не подходит. Сетевые шнуры с поперечным сечением 2,5 кв. мм должны защищаться переключателями с пониженным номинальным током. Чаще всего используются элементы типа В16. Но это накладывает очень жесткие ограничения на количество потребляемого тока. В противном случае выключатель может срабатывать, когда используется больше двух нагревательных полей.

Некоторые индукционные устройства подключаются не при помощи проводов, а с использованием клемм. В таком случае конструкция имеет специальный терминал, обычно находящийся внизу. Но бывают и другие ситуации — к примеру, когда надо включить индукционную варочную панель в трехфазную сеть, рассчитанную на 380 В. В этом случае вместо трех фаз обычно используется две. Именно такой подход применяют большинство производителей.

Вполне правильно и притом достаточно просто будет подсоединить два нагревательных поля к одной фазе, а два — к другой. В этом случае на одну фазу приходится два средних значения, а на другую — самый слабый и самый сильный ток. В подобной схеме нет необходимости применять серые кабели L3. В некоторых случаях возникает потребность связать между собой терминалы на плате.

Это очень простая задача: придется лишь использовать входящую в комплект плату. Провода закручиваются отверткой, и на этом работа заканчивается. Тут надо вернуться к подсоединению варочных панелей при помощи клемм и осветить эту тему более подробно. Кабель заканчивается в монтажной коробке. Если кабеля в комплекте нет, надо дополнительно покупать провод модели OMY (он же ШВВП).

Правильно будет подсоединить нерабочую фазу к духовому шкафу. Это позволит равномерно загрузить фазу. В некоторых случаях используются обособленные кабели 3х2,5 м, идущие от распределяющих устройств. Тогда надо такие кабели подсоединять к однофазным переключателям наибольшей нагрузки. Такое решение позволяет при нарушении работы одного из устройств применять другое без малейших затруднений.

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку.  Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым».  Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку  Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2  в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

Вариант попроще

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

Какой провод для духового шкафа выбрать

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд.

Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии.

Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь.

В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом.

Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах.

Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

  • Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
  • Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

  • правильно выбрать место и поверхность;
  • установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

  • выбрать розетку и установить ее;
  • выполнить подключение электрического провода;
  • подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную

Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Трехфазная варочная панель

Еще при планировании покупки требуется определить тип электрического присоединения дома или квартиры, его проектную мощность.

Многие наверняка знакомы с характеристиками сетевой адаптации электроприборов, такими как 110 В, 220 В и 380 В.

В России для частного сектора многие годы применялось исключительно двухфазное 220-вольтное присоединение.

Трехфазное, или 380-вольтное, раньше использовалось лишь на предприятиях, но уже на протяжении 20 лет эта граница основательно размыта. Одна из причин — появление бытовых приборов, конструктивно предназначенных для питания 2 и даже 3 отдельными фазными линиями. Это сильно снижает нагрузку на проводку, расширяет эксплуатационные возможности.

Обладатели обычной двухфазной линии отнюдь не ограничены в выборе. Они могут приобретать панели с трехфазной схемой подключения и пользоваться ими, но тогда требования к домашней проводке и ее расчетной мощности возрастают в разы.

Для определения последовательности электромонтажных работ потребуется выяснить следующее:

  • тип проектного присоединения по техническим условиям в точке установки квартирного счетчика;
  • наличие отдельной линии от электрощита до розетки на кухне;
  • характеристики питающего кабеля, площадь сечения кабельных жил;
  • наличие заземляющей жилы;
  • наличие автоматического выключателя на линии питания электроплиты;
  • наличие розетки соответствующей конфигурации и нагрузочной мощности.

Подключение варочной панели к электросети в 3 провода выполняется только при соответствии предельной рабочей мощности. Эта характеристика — одна из главных, поэтому доводится до сведения покупателя уже с магазинного ценника.

Присоединенная мощность квартирной электросети составляет не менее 9 кВт. Следующим шагом проверяют пригодность проводки, питающей электроплиту. Как правило, это отдельная линия с солидным запасом мощности, особенно если вся нагрузка приходится на единственную фазную жилу 220-вольтного подключения.

Поперечное сечение проводников должно быть не менее 6 мм², включая заземляющую жилу. Трехфазная линия позволяет снизить требования по мощности. Площадь сечения каждой жилы будет достаточной при 4 мм². Если эти показатели неудовлетворительны, проводят отдельную линию от распределительного щита. Обязательно устанавливают при этом автоматический выключатель и даже УЗО (устройство защитного отключения).

Параметры этих элементов учитываются в диапазоне от 16 до 32 А по силе тока и 10 mA по реактивному срабатыванию (чувствительности на индукционный ток) УЗО. Силовой кабель подбирают по описанным выше принципам и рабочим параметрам.

Обустройство домашней сети заземлением — важное условие не только при подключении варочной поверхности. Если по какой-то причине линия «земли» отсутствует, ее оборудуют и подводят к розеткам

Особенно к тем, штепсельный разъем которых предусматривает заземляющую клемму.
