Как отключить подсветку в выключателе

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Подписка на рассылку

Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.

С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.

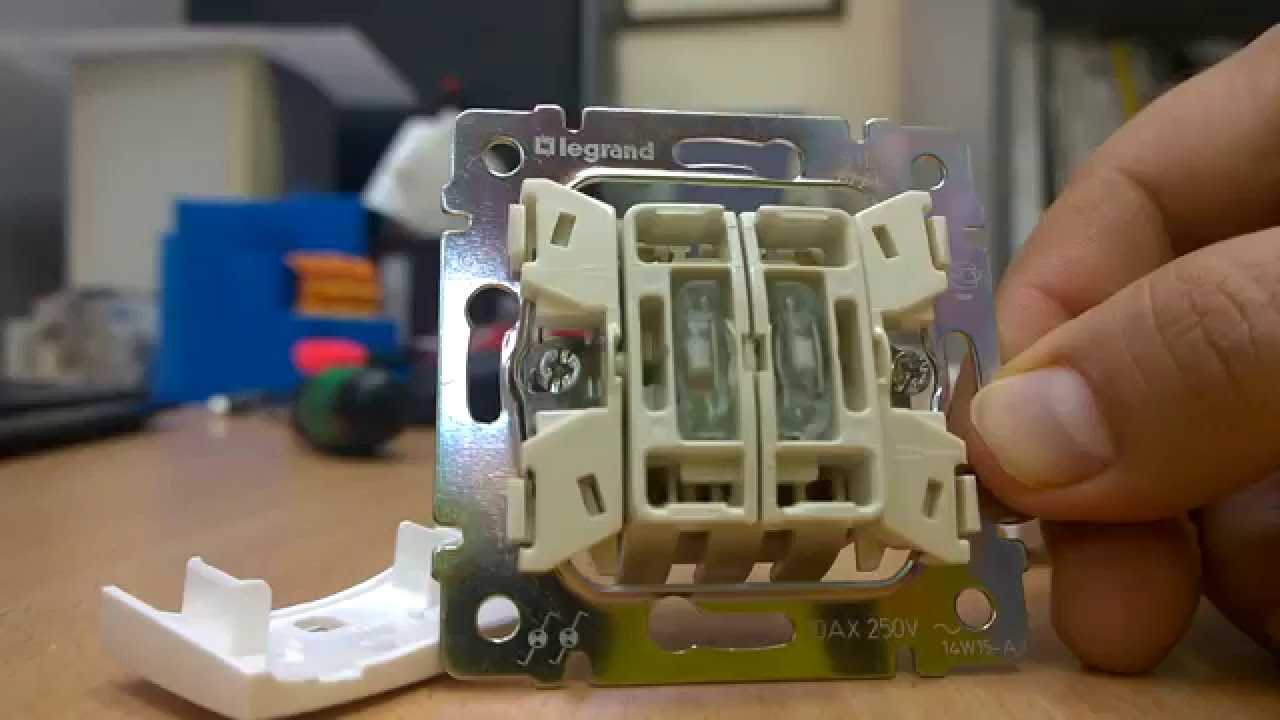

Как устроен выключатель?

Фаза, приходящая к данному выключателю, подключается на L – входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.

Устанавливается цепь подсветки, которая включает резистор и «неонку» – неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.

На что обратить внимание?

При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.

Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.

В настоящее время есть специальные виды осветительных приборов – лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.

Почему мигает лампа при установке выключателя с подсветкой?

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.

Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.

В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.

Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.

Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.

Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.

Выключатель с подсветкой весьма практичен. В темноте его не придется искать наугад, чтобы включать свет. Однако на практике такое устройство порой создает большое неудобство – моргание лед- или энергосберегающих ламп в выключенном состоянии. Поэтому рассмотрим, как своими руками отключить в выключателе светодиод, из каких основных частей он состоит и в чем заключается принцип его работы, а также из каких основных этапов состоит процедура обесточивания индикатора.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Разбор схемы

Здесь все достаточно просто. Напряжение в 220 вольт подается от сети переменного тока на диодный мост через предохранитель. Он обозначен на схеме «F1». После диодного моста выходит ток постоянного действия с определенной небольшой пульсацией. Чтобы сгладить пульсацию в схему устанавливается конденсатор. Он обозначен как «С4».

Так вот этот конденсатор и является той самой причиной, заметьте – основной, почему энергосберегающая лампа мигает после выключения. Правда, это не единственная причина, почему моргают эти осветительные приборы после отключения, поэтому рассмотрим все их по порядку.

Причина №1 – подсветка выключателя

Чтобы ночью быстро найти выключатель, производители устанавливают на них неоновые лампочки или светодиоды. Это удобно со всех сторон. Так вот подсветка подключается параллельно контактам самого выключателя. При этом любая электрическая цепь обладает определенным сопротивлением. В нашем случае со светодиодом – это 100 кОм с мощностью всего лишь в один ватт, с неоновой подсветкой – 1000 кОм и мощностью от 0,5 до 1,0 Вт.

Так почему моргает лампочка? Все дело в том, что при включенном выключателе нагрузка тока полностью идет на энергосберегающую лампу через контакты. Как только выключатель отключается, разрывается цепь, соединяющая лампу и сеть. Но небольшой мост в виде светодиодной (неоновой) подсветки остается. Проходящий через него ток имеет небольшое значение нагрузки, но именно его хватает, чтобы зарядить фильтрующий конденсатор в схеме подключения лампы.

Как только конденсатор наберет необходимый объем электроэнергии, он начнет пытаться включить схему самой лампы. Но его зарядки на это не хватает. То есть, набрал заряд, отдал лампе, разрядился, опять необходимо время, чтобы зарядиться. А на деле получается, что энергосберегающая лампочка мигает все время.

Что делать

• Самый простой вариант – удалить подсветку выключателя, разъединив соединительные провода между контактами и источником подсветки.
• Если выключатель работает сразу на несколько источников света, то рекомендуется одна энергосберегающую лампу заменить обычной лампочкой накаливания. При этом небольшой ток, проходящий через неон или светодиод, будет уходить на нагрев нити накаливания. А этого тока не хватит, так что ничего мигать не будет.
• Если выключатель работает только на одну энергосберегающую лампу, но менять ее вы не желаете, тогда можно установить ее параллельно прямо в люстре сопротивление с параметрами 50 кОм и 2 Вт. По сути, это сопротивление будет выполнять функции лампы накаливания. Скажем прямо – бредовая идея, которую не стоит даже использовать, лучше приобрести выключатель без подсветки.

Причина №2 – неправильно проведенный монтаж

Что значит, неправильный монтаж? Это когда на включатель подается не фаза, а ноль. То есть, источник света всегда будет находиться под небольшим напряжением. Во всяком случае, его будет хватать для подзарядки конденсатора. В этом случае есть единственный выход – поменять местами фазу и ноль в распределительном щите.

Хотелось бы добавить, что энергосберегающая лампа будет мигать и в том случае, если проводка в доме находится в неудовлетворительном состоянии. Что делать в этом случае? Здесь два варианта:

1. Поменять всю проводку. Это долго, затратно, во всяком случае, придется ждать следующего капитального ремонта. Хотя можно замену провести открытым способом.
2. Установить УЗО и сделать заземление сети по участкам.

Причина №3 – низкое качество

Третья причина, почему мигает энергосберегающая лампа – это ее низкое качество.Что греха таить, на рынке присутствует огромное количество энергосберегающих ламп, которые не соответствуют государственным стандартам. Это не только приборы китайского производства, этим грешат и отечественные производители. Поэтому установленные в сеть освещения дома эти приборы подчас не только мигают, они просто не горят.

Поэтому совет – приобретайте лампы только брендовых производителей, которые доказали надежность и высокое качество своей продукции. Хотя необходимо отметить, что и у таких производителей случается брак. Так что от этого никто не застрахован.

Примеры расчетов

Поскольку наша задача лишь подсветить выключатель и добиться максимальной жизнеспособности, ток светодиода берем 30% от номинала – 6мА

Резисторный токоограничитель

Uсд=3,5В, Iсд=20мА(0,02А)- Расчет делаем на 6мА (0,006А);

R1= (330-3,5) /0.006=55000Ом (55кОм). С целью уменьшения нагрева номинал резистора можно увеличить в 2 раза до 100 кОм.

Мощность резистора P=Ur1I=3270.006=2Вт.

Параллельно светодиоду лучше зеркально включить диод на 1000В.

Емкостный токоограничитель

Вместо резистора можно использовать высоковольтный конденсатор, R1 необходим для саморазрядки конденсатора C1. Ёмкостная схема не греется.

C1=Rc/(2π£)=50кОм/(23,1450Гц)=150мкФ; С1=150мкФ*500В;

R1=0,5-1 МОм;

Диод как в предыдущей конструкции.

Если выключатель предназначен для энергосберегающей лампы, лучше светодиод заменить неоновой лампочкой, донором которой послужит пускатель люминесцентного светильника. Классические схемы за счет гашения полуволны могут вызывать мерцание «энергосберегаек».  Принцип подключения остается тот же, но из за более высокого номинального тока, около 100мА, резисторное или емкостное сопротивление (на неоновой лампочке) стоит увеличить до 500-600 кОм.
