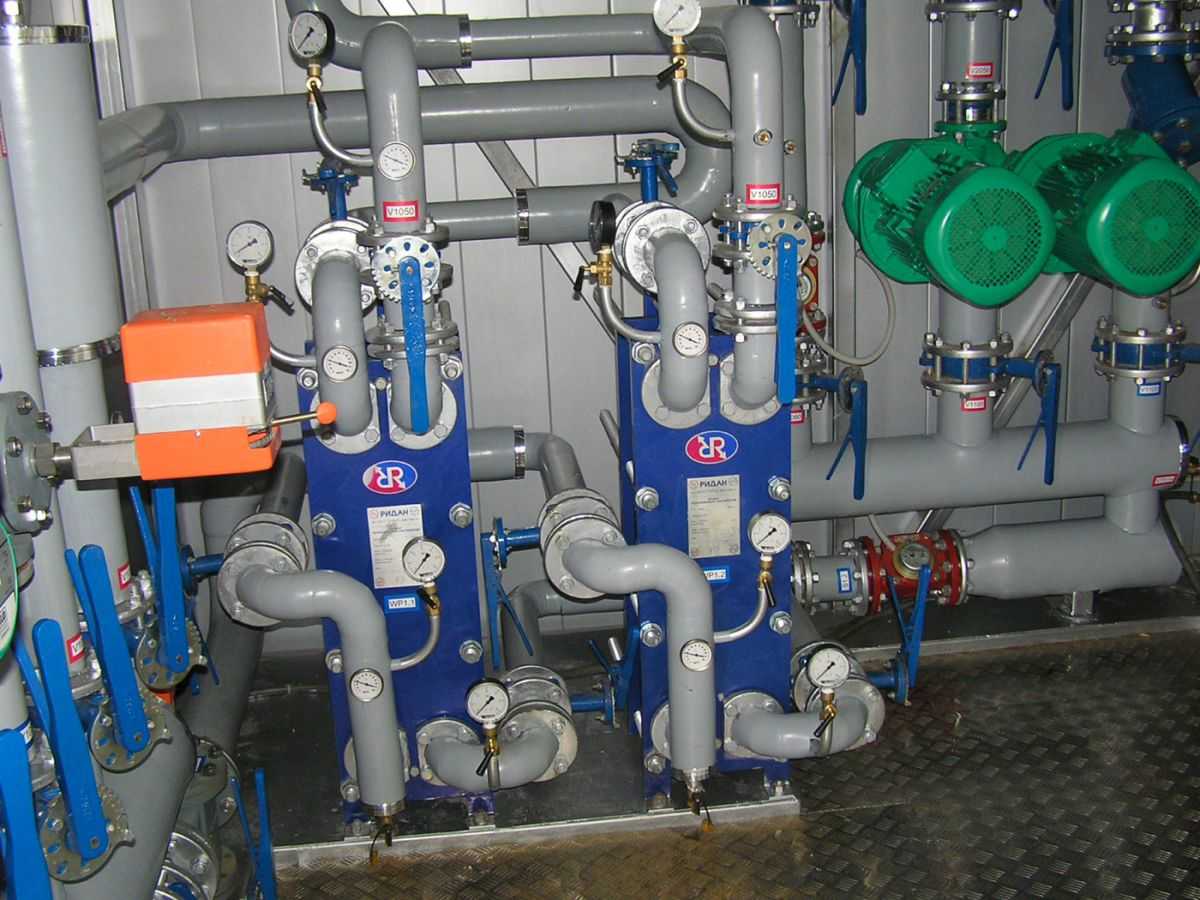

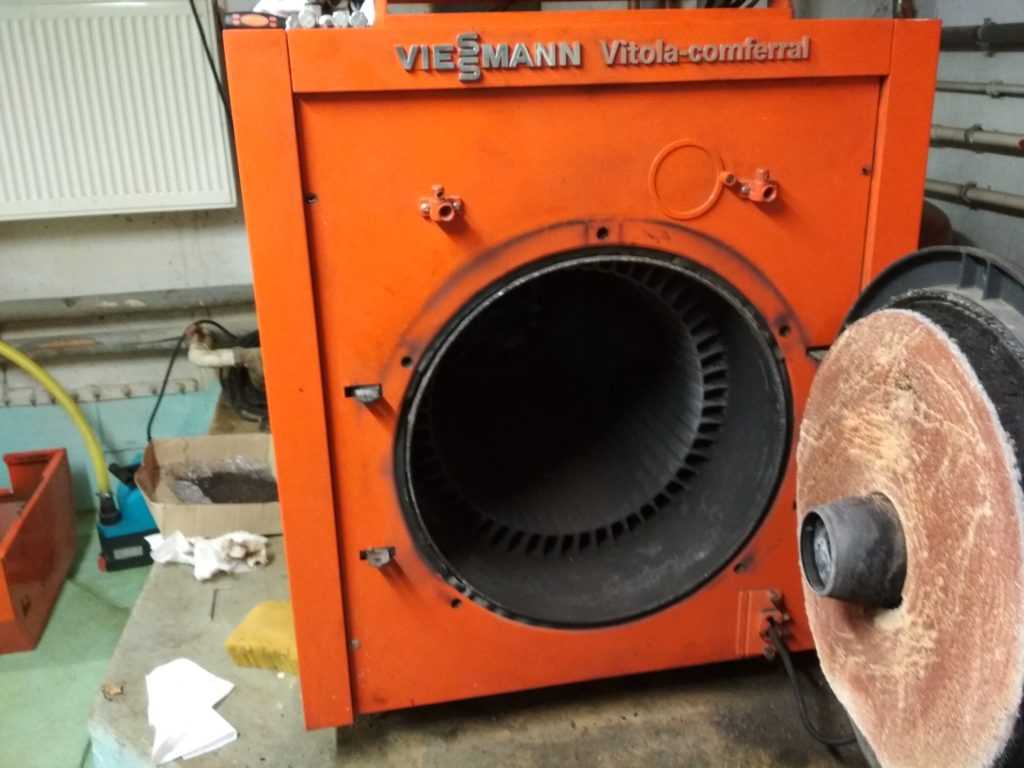

Фото вихревого теплогенератора

Также рекомендуем просмотреть:

• Зачем нужна док-станция для смартфона
• Как выбрать WI-Fi адаптер для телевизора
• ТОП лучших стабилизаторов напряжения
• Как выбрать антенну для цифрового телевидения
• Какие существуют индикаторы скрытой проводки
• Как выбрать и настроить универсальный пульт для телевизора
• Лучшие промышленные пылесосы
• Рейтинг лучших телевизоров 2018 года
• Как выбрать мобильный кондиционер
• Обзор лучших ноутбуков 2018 года
• Что такое система умный дом
• Как выбрать и подключить светодиодную ленту
• Как выбрать хороший жироуловитель под мойку
• Обзор лучших мониторов 2018 года
• Как выбрать конвектор отопления
• Лучшие IPTV приставки для телевизора
• Лучшие проточные водонагреватели
• Инструкция, как заряжать автомобильный аккумулятор
• Какую диагональ телевизора выбрать
• Рейтинг лучших бойлеров для нагрева воды
• Обзор лучших планшетов 2018 года
• Рейтинг фитнес браслетов 2018 года
• Обзор лучших WI-FI роутеров
• Рейтинг лучших холодильников 2018 года
• Рейтинг лучших стиральных машин

Помогите сайту, поделитесь в соцсетях

Вихревая система отопления и принцип работы вихревого теплогенератора

Вихревой отопительный теплогенератор используется для преобразования электричества в тепловую энергию и работает на воде. Устройство было разработано для обогрева помещений, его можно использовать для получения механической и электрической энергии. Внешне теплогенератор выглядит как цилиндр, оснащенный циклоном и гидравлическим тормозным устройством.



Принцип работ вихревого теплогенератора заключается в следующем. На вход вихря под давлением подается рабочая жидкость, затем проходит по нему и в тормозном устройстве останавливается. В результате обеспечивается заданный режим температур и при этом не создается избыточного давления в трубах теплосети.

В качестве теплоносителя может использоваться как вода, так и тосол или антифриз. Выбор зависит от климатической зоны применения агрегата. При этом воду можно специально не очищать, так как она нагревается за счет вращения, а не благодаря воздействию нагревательного элемента. В отличие от других устройств, используемых для вырабатывания теплоэнергии, теплогенератор расходует электроэнергию только на прокачивающий воду насос, которая выделяет тепло.

Установка вихревой системы отопления работает автоматически в зависимости от температуры воздуха за окном обогреваемого дома. Тепловая энергия вырабатывается с учетом всех требований к экологической чистоте процесса, а сам теплогенератор относится к пожаро взрывобезопасным агрегатам. Удивительно, но коэффициент преобразования электроэнергии в тепловую у аппарата даже выше 100 %. Здесь используются другие физические свойства, специальные насосы, которые преобразуют электрическую энергию в гидравлические потоки.

Нагрев теплоносителя происходит за счет вихревых токов, которые нагревают поверхности устройства, а уже от них тепло передается теплоносителю.

Управлять теплогенератором можно в автоматическом режиме, например, поддерживать температуру теплоносителя. Устройство оснащено датчиками температуры и датчиком защиты от недопустимого перегрева.

Сегодня вихревые отопительные теплогенераторы используются лишь немногими домовладельцами. Между тем, уже сейчас можно говорить о том, что устройство может не только сэкономить такие ресурсы, как нефть или газ, но и положительно повлиять на отдельные системы отопления. Те, кто уже использовали агрегат у себя дома, заметили, что теплоноситель, закрученный теплогенератором, приобретает другую структуру. Благодаря этому трубы перестают ржаветь, на них больше не откладываются соли. Следовательно, возрастает срок эксплуатации трубопровода. Если учесть, что у нас в стране сложилась критическая ситуация с износом трубопроводов, вихревая энергетика может стать настоящим спасением.

Установка насоса

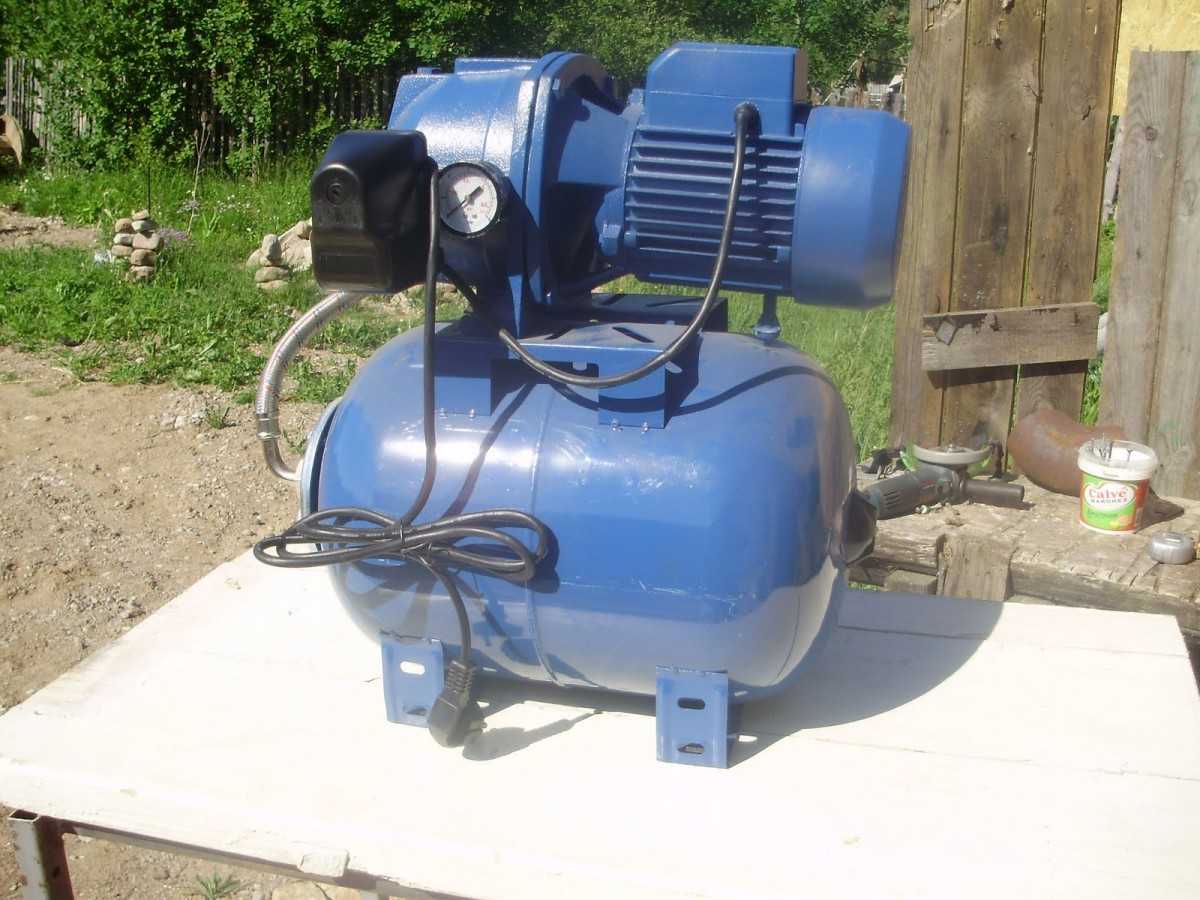

Теперь надо будет подобрать водяной насос. Сейчас в специализированных магазинах можно приобрести агрегат любой модификации и мощности

На что надо обратить внимание?

1. Насос должен быть центробежным.
2. Ваш двигатель сможет его раскрутить.

Установите на раме насос, если надо будет сделать еще поперечины, то изготовьте их либо из уголка, либо из полосового железа такой же толщины, как и уголок. Соединительную муфту вряд ли возможно сделать без токарного станка. Поэтому придется ее где-то заказывать.

Схема гидровихревого теплогенератора.

Вихревой теплогенератор Потапова состоит из корпуса, сделанного в виде закрытого цилиндра. На его концах должны быть сквозные отверстия и патрубки для присоединения к системе отопления. Секрет конструкции находится внутри цилиндра. За входным отверстием должен располагаться жиклер. Его отверстие подбирается для данного устройства индивидуально, но желательно, чтобы оно было в два раза меньше четвертой части диаметра корпуса трубы. Если делать меньше, то насос не сможет пропускать воду через это отверстие и начнет сам нагреваться. Кроме того, начнут интенсивно за счет явления кавитации разрушаться внутренние детали.

Инструменты: угловая шлифовальная машинка или ножовка по металлу, сварочный аппарат, электродрель, разводной ключ.

Материалы: толстая металлическая труба, электроды, сверла, 2 патрубка с резьбой, соединительные муфты.

1. Отрежьте кусок толстой трубы диаметром 100 мм и длиной 500-600 мм. Сделайте на ней внешнюю проточку примерно 20-25 мм и в половину толщины трубы. Нарежьте резьбу.
2. Сделайте из такого же диаметра трубы два кольца длиной 50 мм. Нарежьте внутреннюю резьбу с одной стороны каждого полукольца.
3. Из такой же толщины плоского металла, что и труба, сделайте крышки и приварите их с той стороны колец, где нет резьбы.
4. Сделайте в крышках центральное отверстие: у одной по диаметру жиклера, а у другой по диаметру патрубка. С внутренней стороны крышки, где стоит жиклер, сверлом большего диаметра сделайте фаску. В результате должна получиться форсунка.
5. Подключите теплогенератор к системе. Патрубок, где стоит форсунка, присоедините к насосу в отверстие, из которого вода подается под давлением. Ко второму патрубку подсоедините вход системы отопления. Выход из системы соедините с входом насоса.

Вода под давлением, которое создаст насос, будет проходить через форсунку вихревого теплогенератора, который вы делаете своими руками. В камере она начнет нагреваться за счет интенсивного перемешивания. Потом ее подадите в систему для обогрева. Чтобы регулировать температуру, поставьте за патрубком шаровое запирающее устройство. Прикройте его, и вихревой теплогенератор будет дольше гонять воду внутри корпуса, а значит, температура в нем начнет подниматься. Примерно так работает этот нагреватель.

Устанавливаем насос

Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов

Нам же нужно обращать внимание лишь на две вещи:

• Сможет ли двигатель раскрутить этот насос;
• Является ли он (насос) центробежным.

Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.

https://youtube.com/watch?v=ngegV5tl3fM

Корпус

У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.

Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться

Более того, внутренние элементы начнут разрушаться кавитацией.

Для изготовления корпуса нам потребуются следующие инструменты:

1. Железная труба с толстыми стенками диаметром около 10 см;
2. Муфты для соединения;
3. Сварка;
4. Несколько электродов;
5. Турбинка;
6. Пара патрубков, в которых проделана резьба;
7. Электрическая дрель;
8. Сверла;
9. Ключ разводной.

Теперь – непосредственно к процессу изготовления.

1. Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
2. Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
3. Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
4. По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом, чтобы получилась форсунка.
5. Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.

Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.

Про другие способы альтернативного отопления

Генератор Потапова собственными силами

Существует много промышленных моделей генератора. Для опытного мастера не составит труда изготовить вихревой теплогенератор своими руками:

Вся система должна быть надежно закреплена. При помощи уголков изготавливают каркас. Можно использовать сварку или болтовое соединение. Главное, чтобы конструкция была прочной.

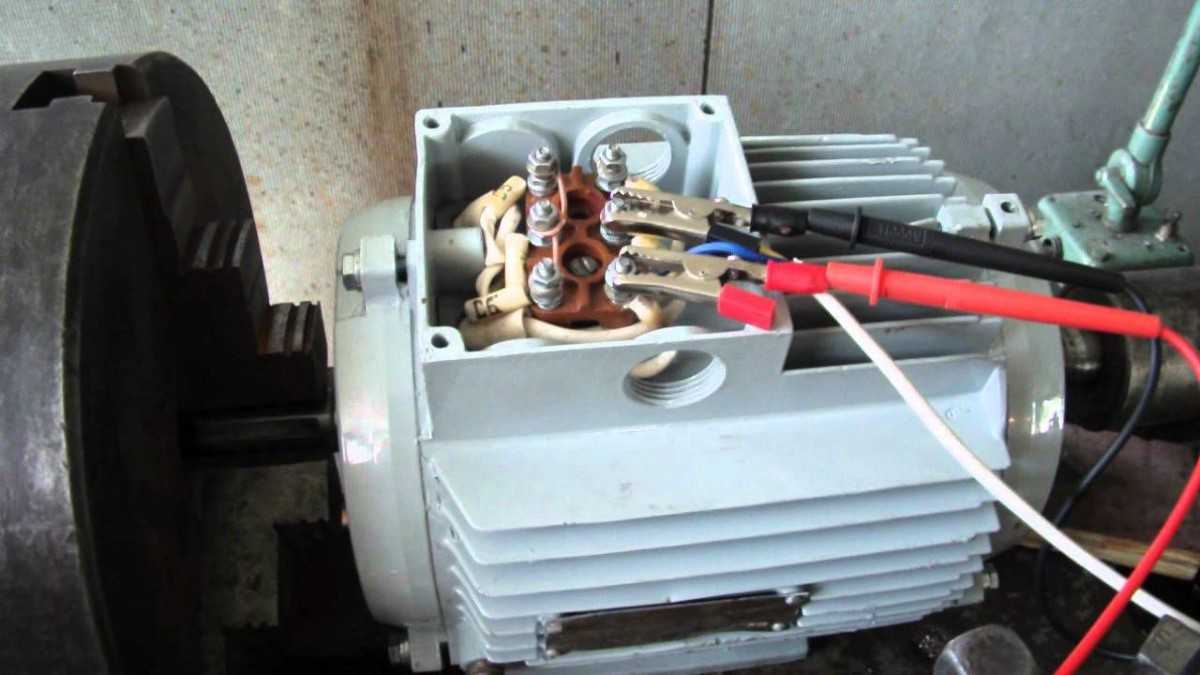

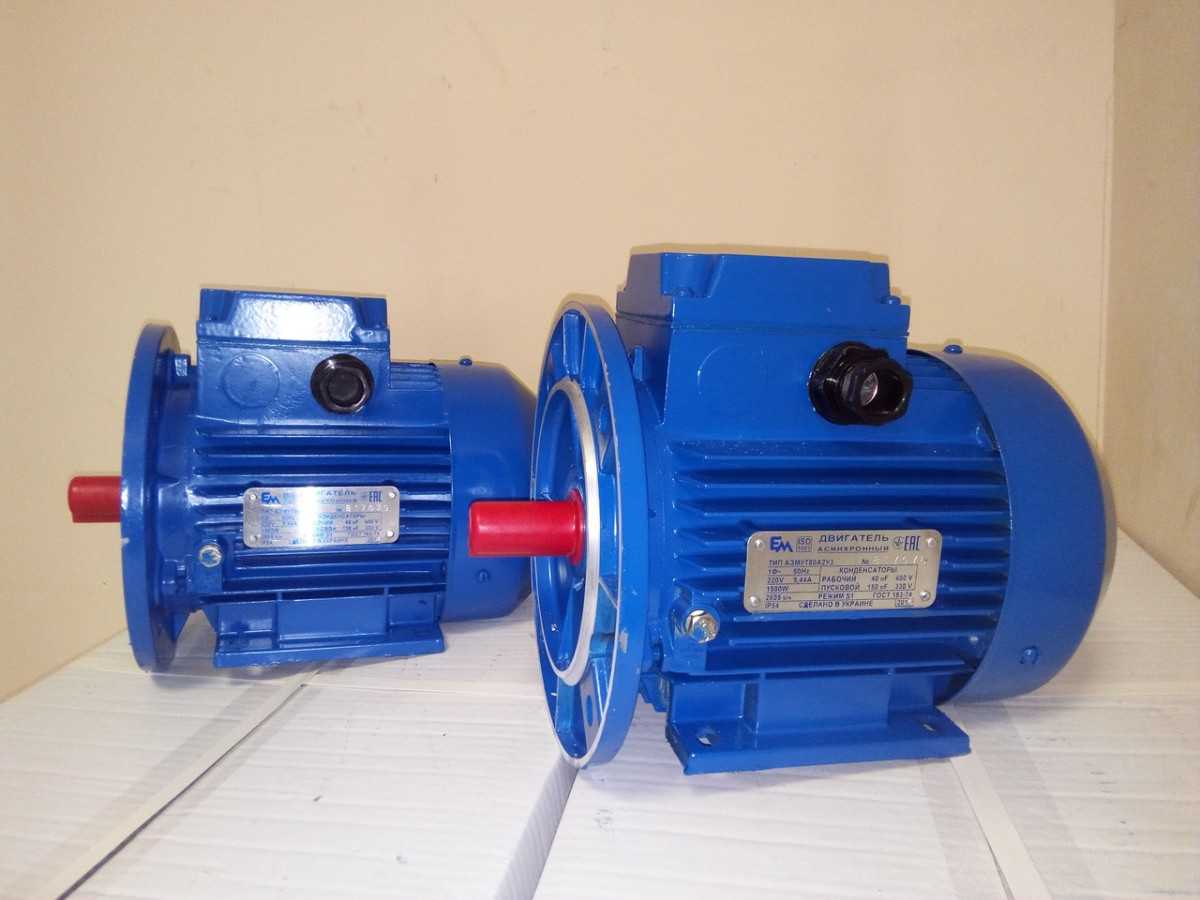

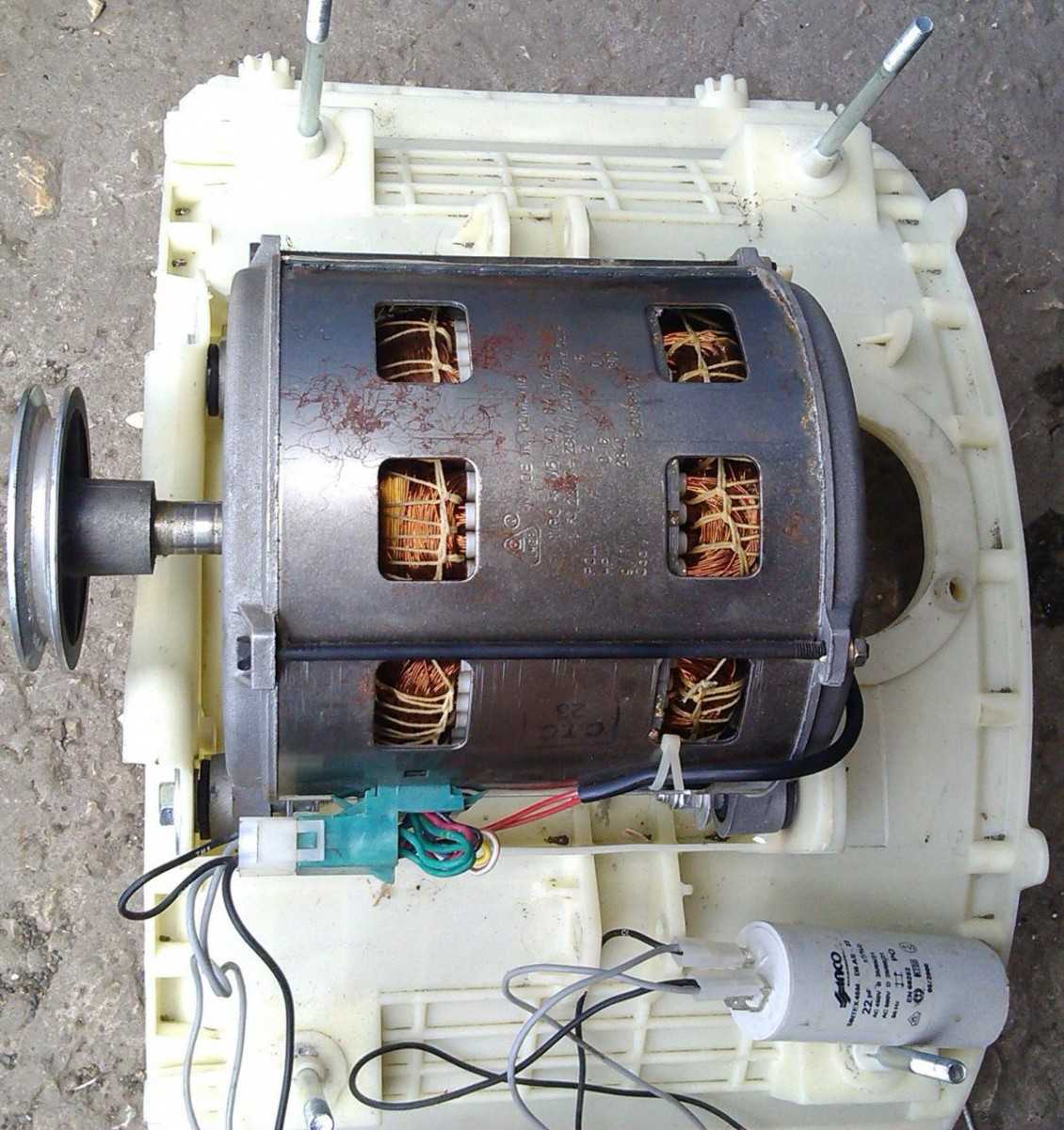

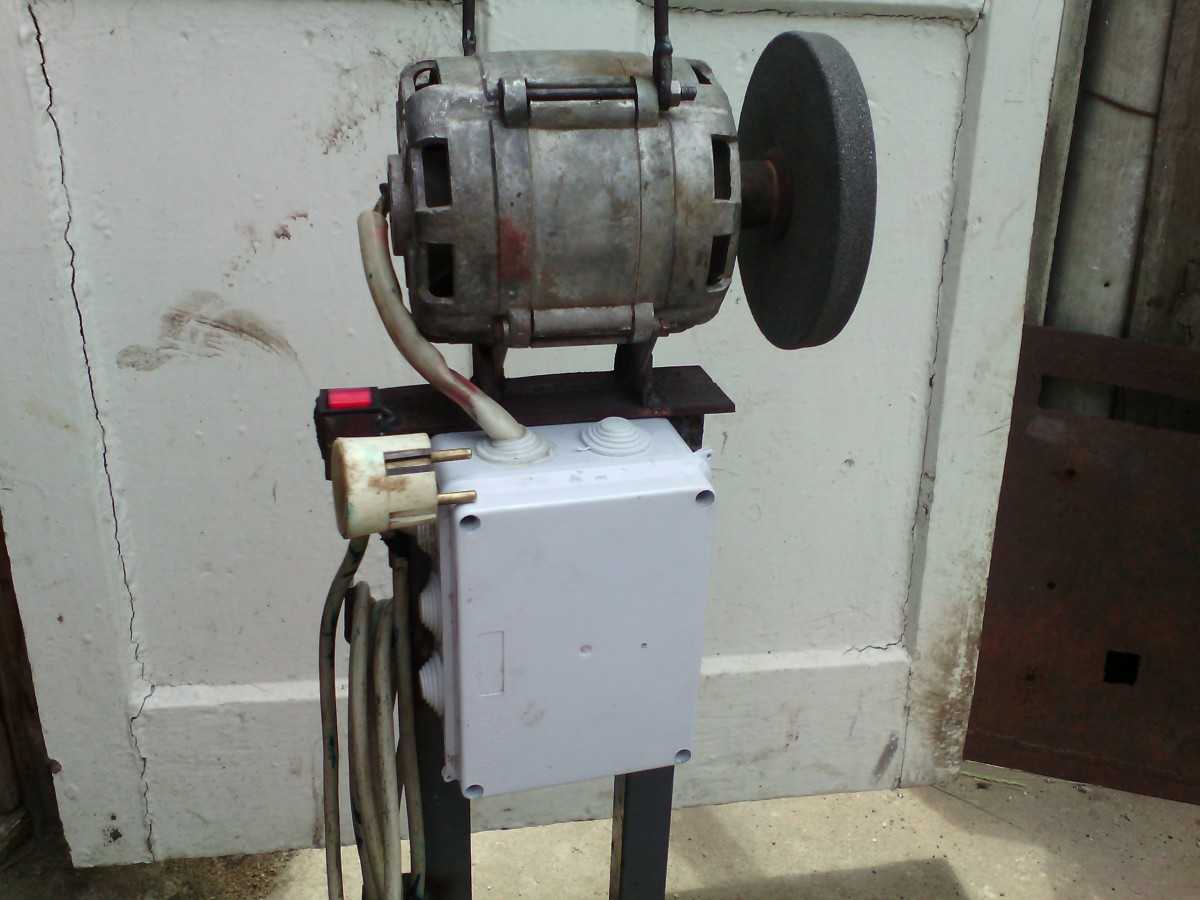

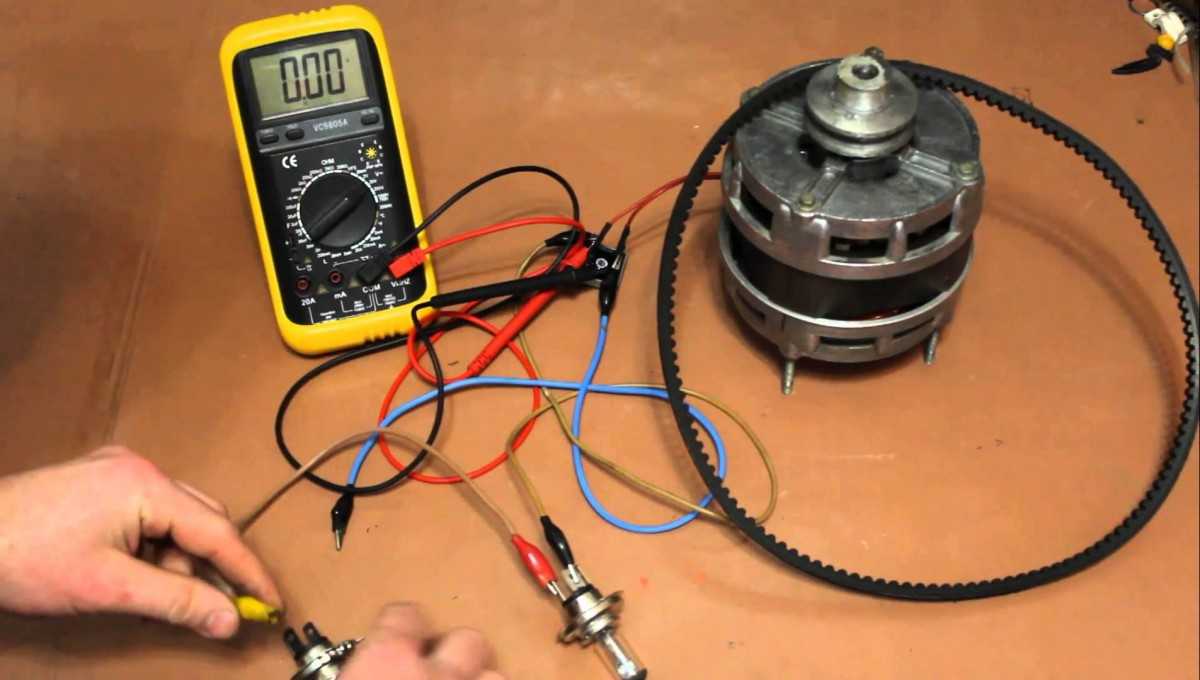

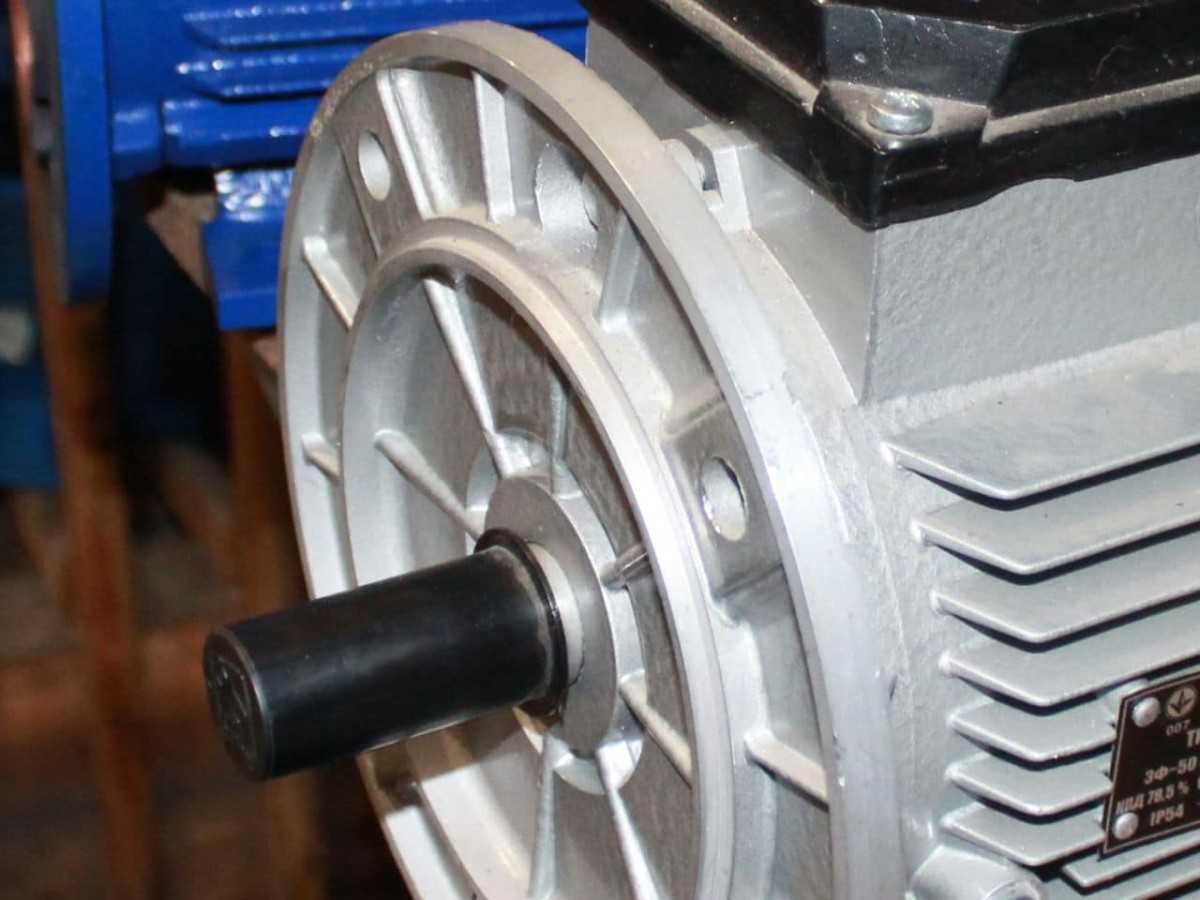

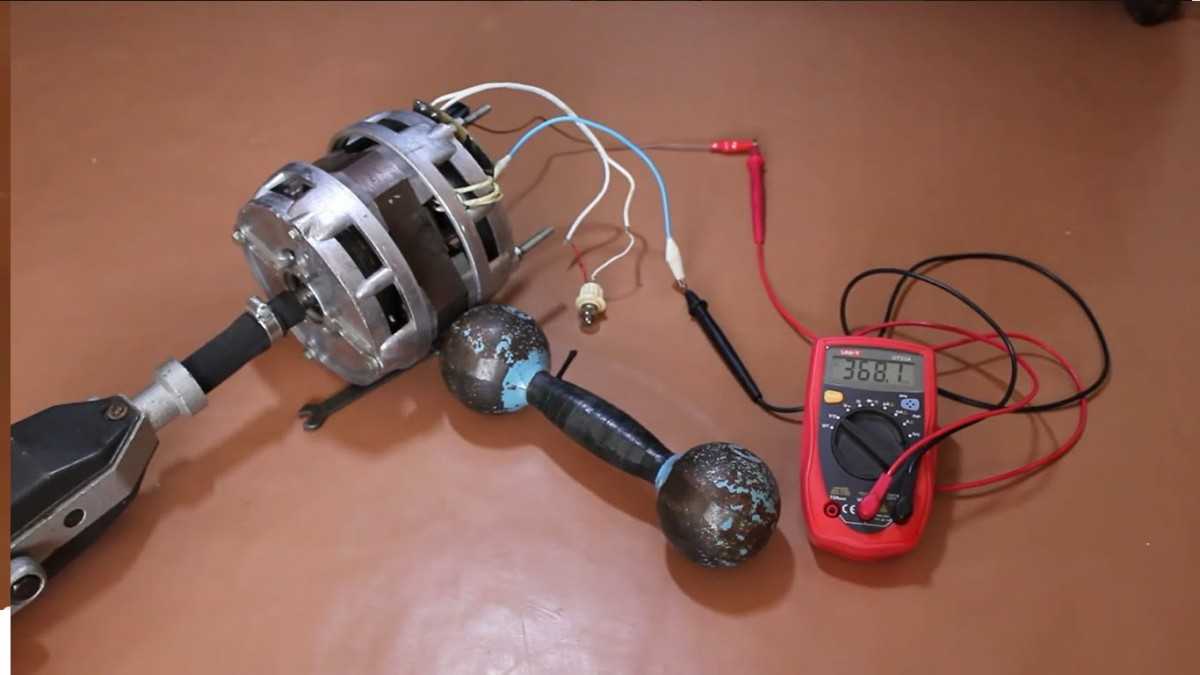

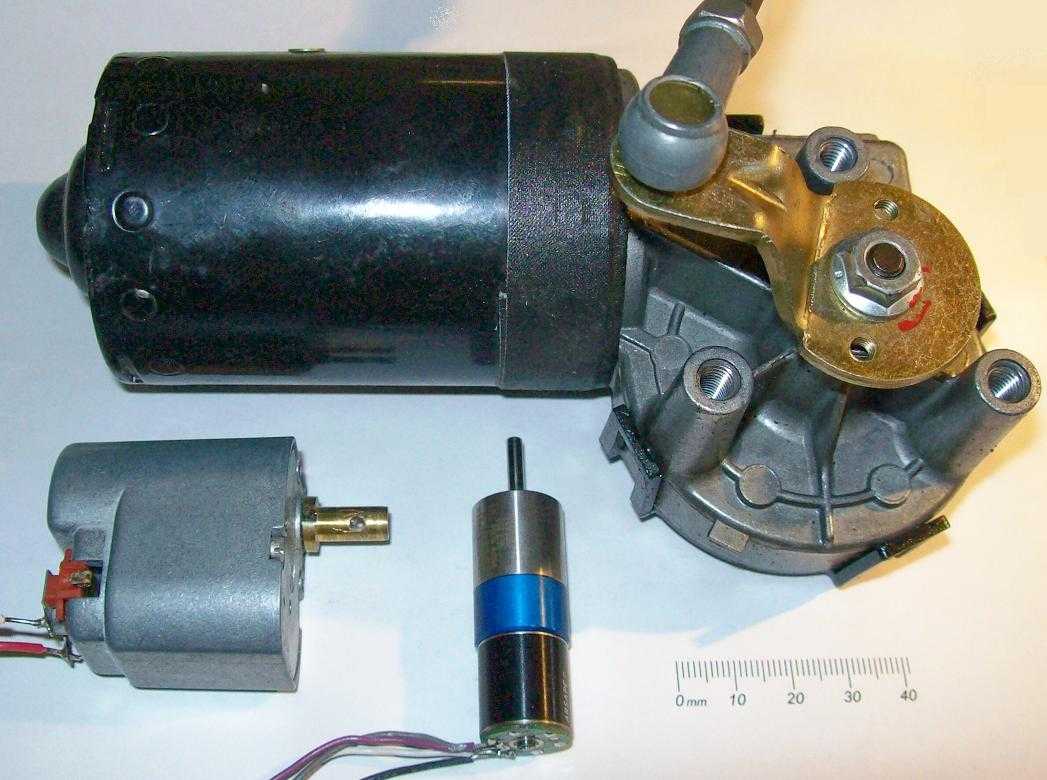

На станине укрепляют электродвигатель. Его подбирают соответственно площади помещения, внешним условиям и имеющемуся напряжению.
На раме крепится водяной насос. При его выборе учитывают:

• насос необходим центробежный;
• у двигателя хватит сил для его раскрутки;
• насос должен выдерживать жидкость любой температуры.

Насос присоединяется к двигателю.
Из толстой трубы диаметром 100 мм изготавливается цилиндр длиной 500-600 мм.
Из толстого плоского металла необходимо изготовить две крышки:

• одна должна иметь отверстие под патрубок;
• вторая под жиклер. На краю делается фаска. Получается форсунка.

Крышки к цилиндру лучше крепить резьбовым соединением.
Жиклер находится внутри. Его диаметр должен быть в два раза меньше ? части диаметра цилиндра.

Очень маленькое отверстие приведет к перегреву насоса и быстрому износу деталей.

Патрубок со стороны форсунки подключается к подаче насоса. Второй подключают к верхней точке системы отопления. Остывшая вода из системы подключается к входу насоса.
Вода под давлением насоса подается в форсунку. В камере теплогенератора ее температура увеличивается благодаря вихревым потокам. Потом она подается в отопление.

Схема кавитационного генератора

Жиклер.
Вал электродвигателя.
Вихревая труба.
Входящая форсунка.
Отводящий патрубок.
Гаситель вихрей.

Для регулирования температуры, за патрубком ставят задвижку. Чем меньше она открыта, тем дольше вода в кавитаторе, и тем выше ее температура.

При прохождении воды через жиклер, получается сильный напор. Он бьет в противоположную стену и за счет этого закручивается. Поместив в середину потока дополнительную преграду, можно добиться большей отдачи.

Виды теплогенераторов

Все теплогенераторы делятся на два основных вида:

1. Роторный. Теплогенератор, в котором вихревой поток создается при помощи ротора.
2. Статический. В таких видах водяной вихрь создается при помощи специальных кавитационных трубок. Давление воды производит центробежный насос.

Каждый вид обладает своими преимуществами и недостатками, на которых следует остановиться подробнее.

Роторный теплогенератор

Статором в данном устройстве служит корпус центробежного насоса.

Роторы могут быть различные. В интернете представлено множество схем и инструкций по их выполнению. Теплогенераторы – скорее научный эксперимент, постоянно находящийся в процессе разработки.

Конструкция роторного генератора

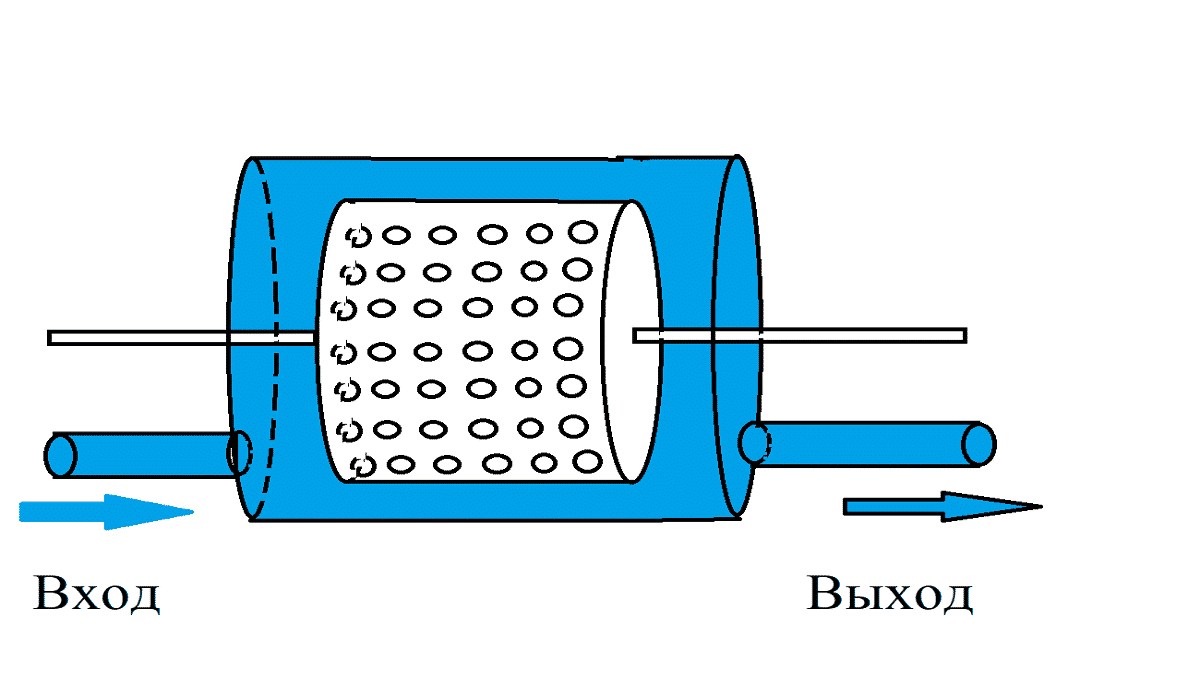

Наиболее простой принято считать конструкцию с диском. По всей поверхности ротора просверливается некоторое число отверстий. Их глубина и диаметр рассчитываются в соответствии с мощностью ротора.

Корпусом является пустотелый цилиндр. Расстояние между корпусом и вращающейся частью рассчитывается индивидуально (1.5-2 мм).

Нагревание среды происходит благодаря ее трению с корпусом и ротором. Помогают этому пузырьки, которые образуются за счет кавитации воды в ячейках ротора. Производительность таких устройств на 30% выше статических. Установки довольно шумные. Имеют повышенную изношенность деталей, за счет постоянного воздействия агрессивной среды. Требуется постоянный контроль: за состоянием сальников, уплотнителей и др. Это значительно усложняет и удорожает обслуживание. При их помощи редко монтируют отопление дома, им нашли немного другое применение – обогрев больших производственных помещений.

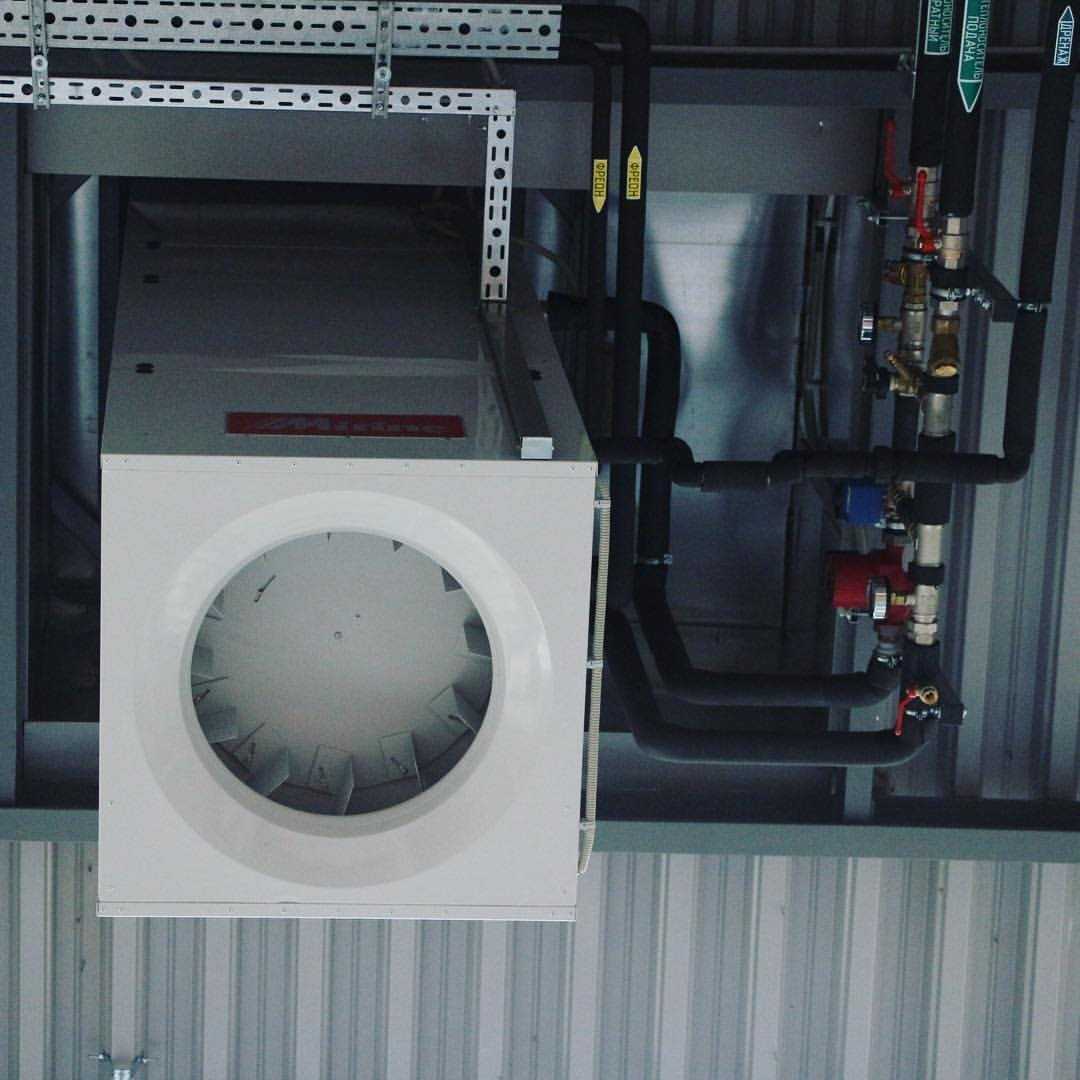

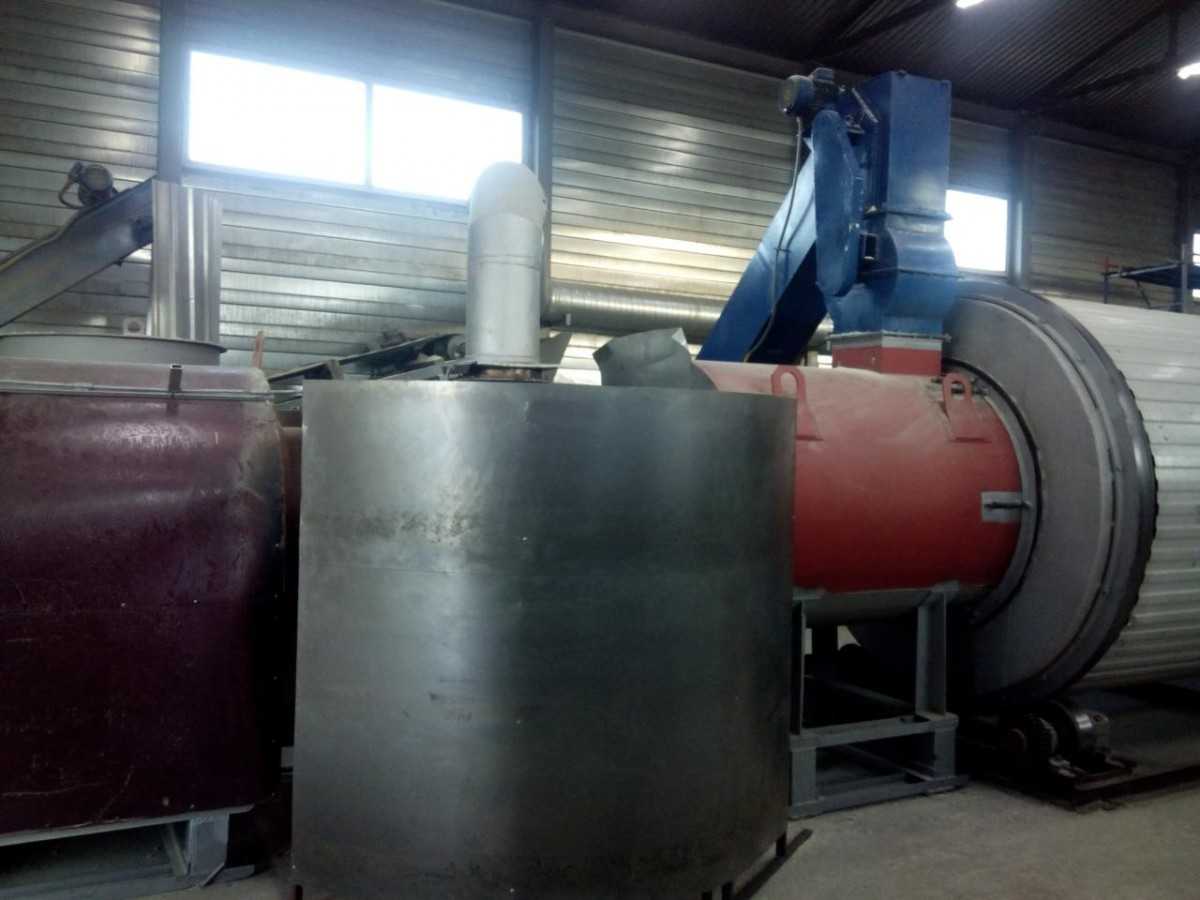

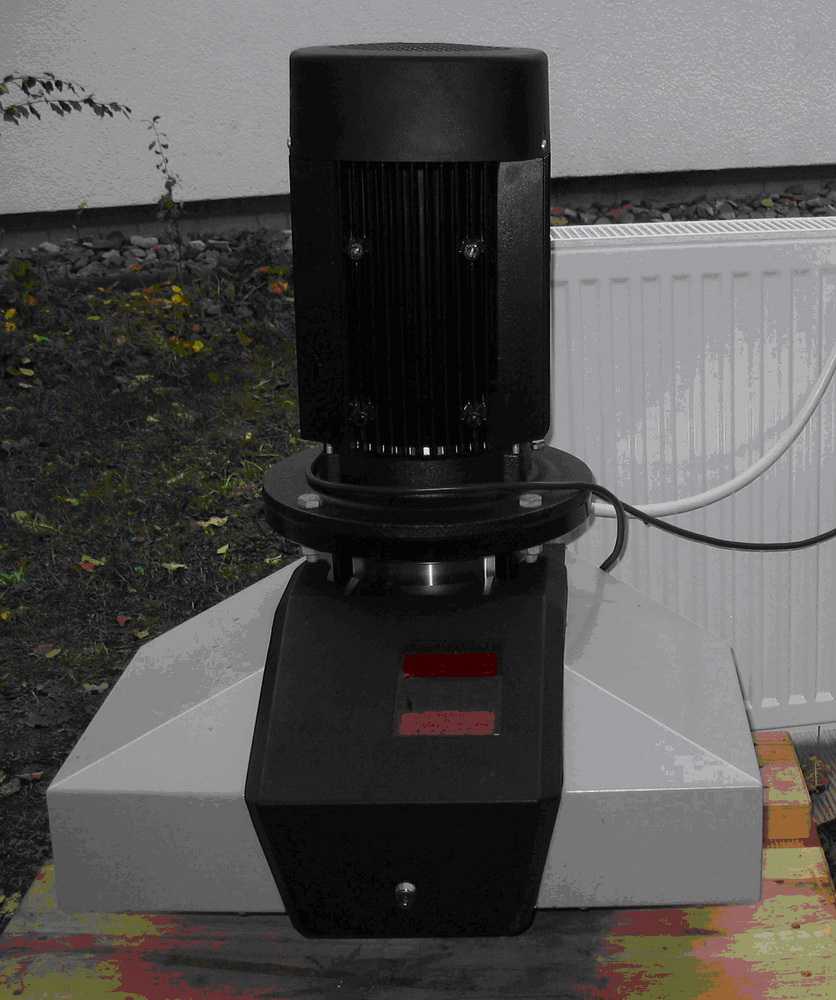

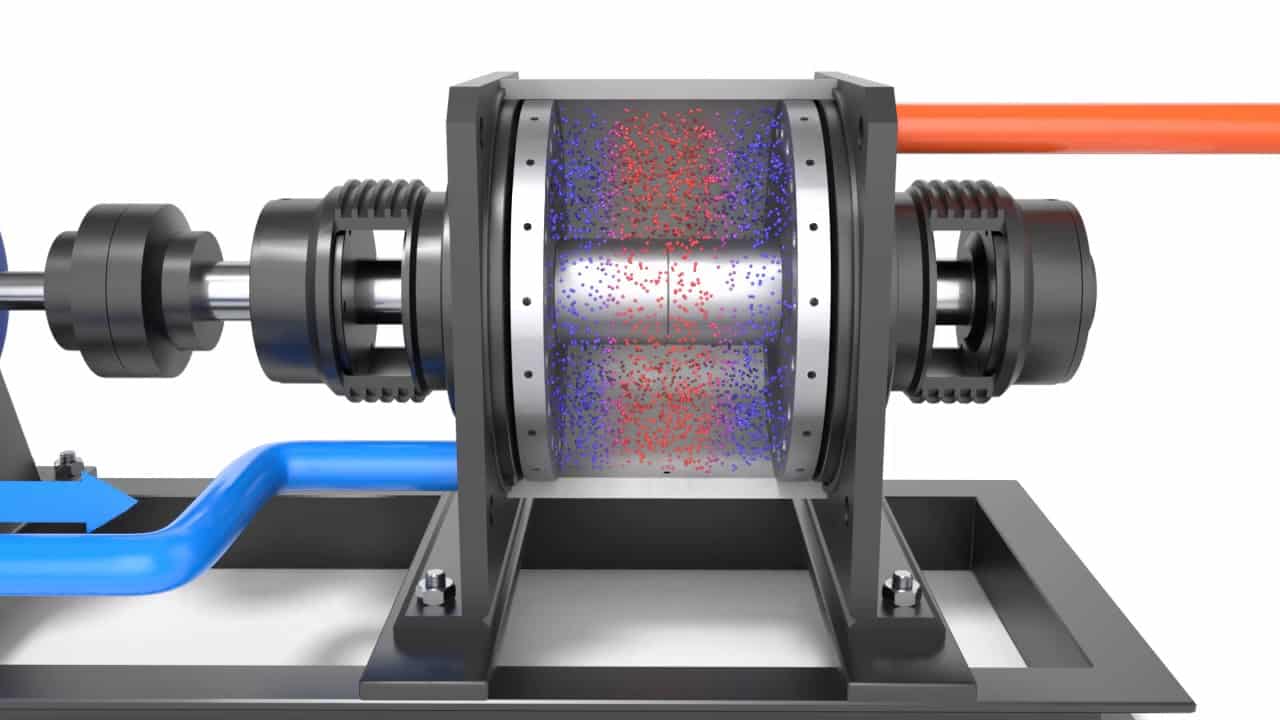

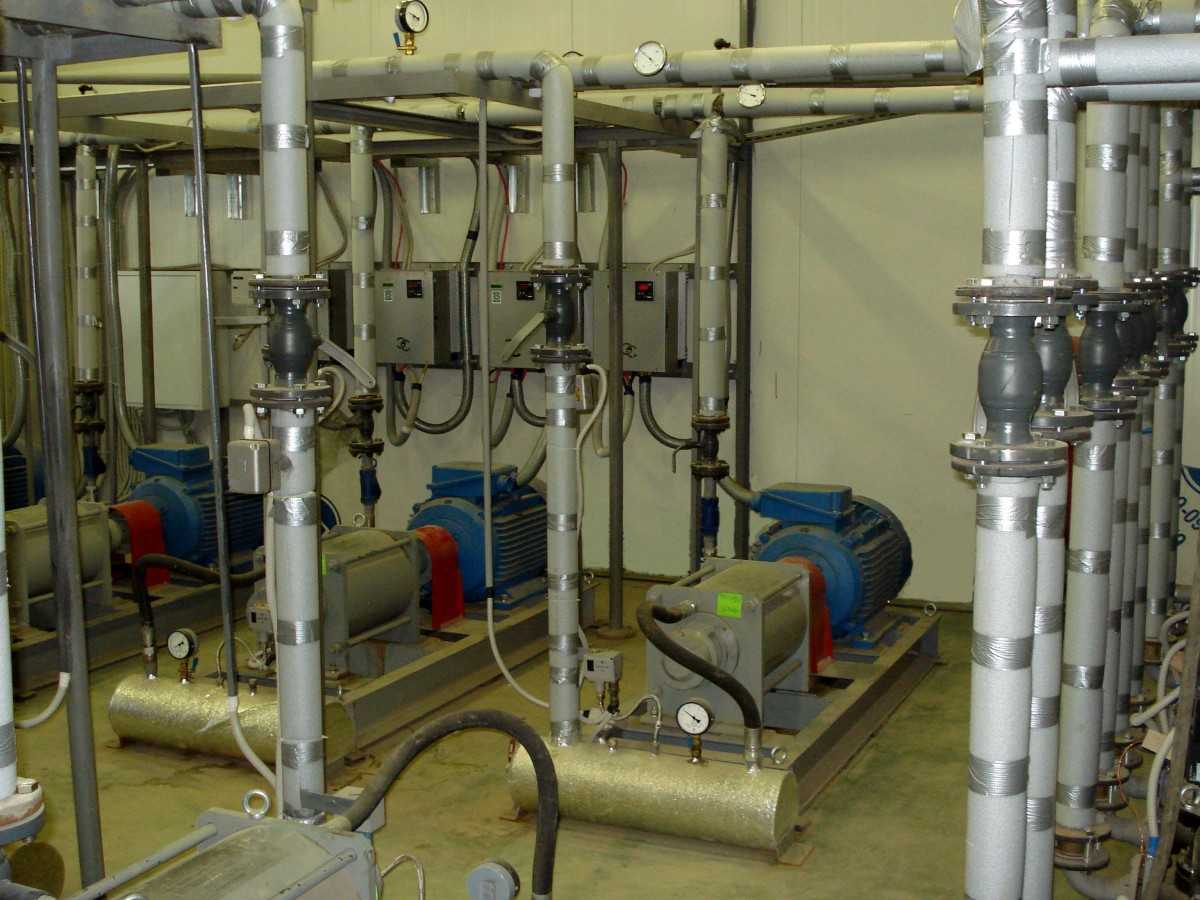

Модель промышленного кавитатора

Статический теплогенератор

Основной плюс данных установок в том, что в них ничего не вращается. Электроэнергия тратится только на работу насоса. Кавитация происходит при помощи естественных физических процессов в воде.

КПД таких установок иногда превышает 100%. Средой для генераторов может быть жидкость, сжатый газ, тосол, антифриз.

Разница между температурой входа и выхода может достигать 100⁰С. При работе на сжатом газе, его вдувают по касательной в вихревую камеру. В ней он ускоряется. При создании вихря, горячий воздух проходит сквозь коническую воронку, а холодный возвращается. Температура может достигать 200⁰С.

Достоинства:

1. Может обеспечить большую разность температур на горячем и холодном концах, работать при низком давлении.
2. КПД не ниже 90%.
3. Никогда не перегревается.
4. Пожаро,- и взрывобезопасен. Может использоваться во взрывоопасной среде.
5. Обеспечивает быстрый и эффективный нагрев всей системы.
6. Может использоваться как для обогрева, так и для охлаждения.

В настоящее время применяется недостаточно часто. Используют кавитационный теплогенератор, чтобы удешевить отопление дома или производственных помещений при наличии сжатого воздуха. Недостатком остается довольно высокая стоимость оборудования.

Сфера применения

Иллюстрация	Описание сферы применения
	Отопление. Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.
	Нагрев проточной воды для бытового использования. Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
	Смешивание несмешиваемых жидкостей. В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

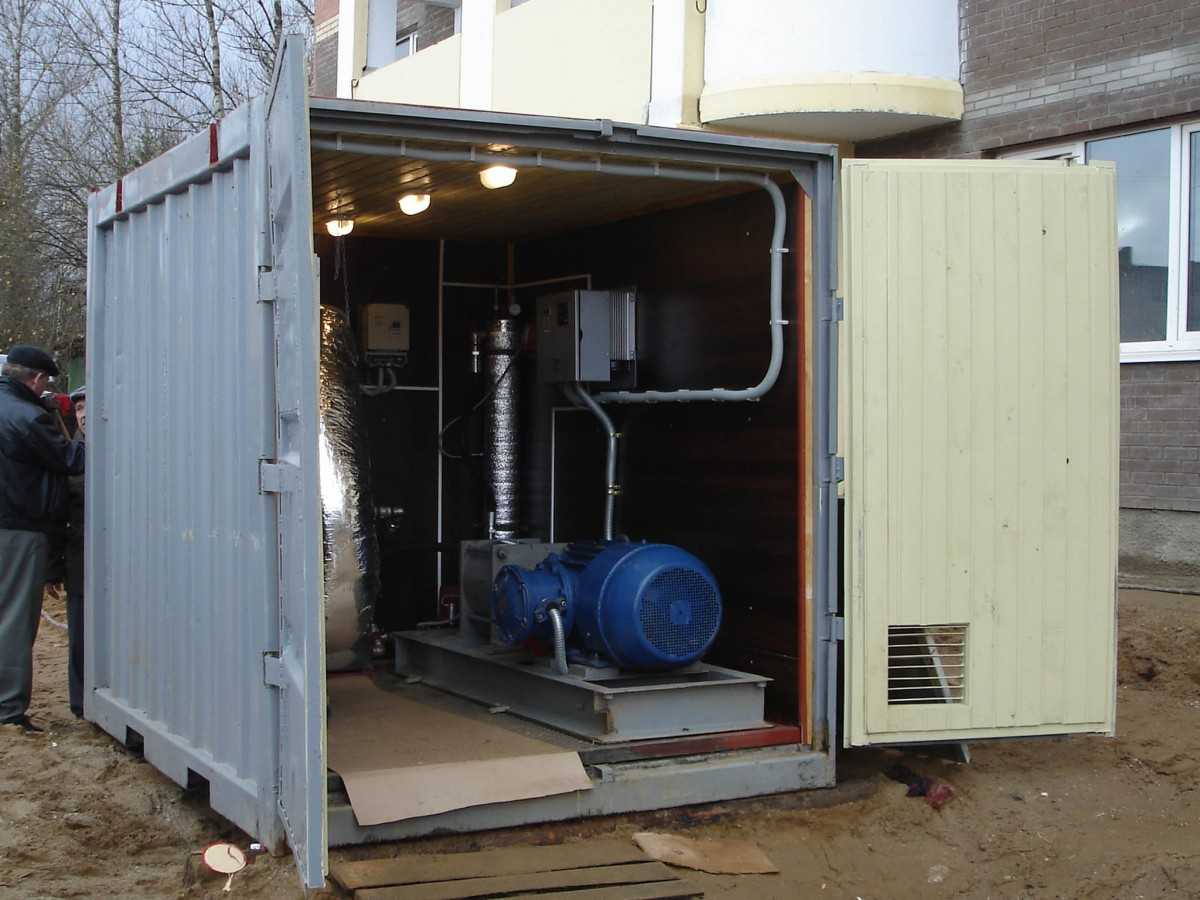

Интеграция в отопительную систему частного дома

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Схема внедрения вихревого теплогенератора в отопительную систему загородного дома или квартиры — кроме наличия насоса, особых отличий от монтажа обычного котла нет

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии

Экономичность. Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.

Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности. Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла.

Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.

Небольшая масса установки. За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.

Единственно, на что нужно обратить внимание при монтаже прибора в отопительной системе, так это на высокий уровень шума. Поэтому монтаж генератора возможен только в нежилом помещении — в котельной, подвале и т.п. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе

Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна

Простая конструкция. Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться.

В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.

Нет необходимости в дополнительных доработках. Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.

Нет необходимости в водоподготовке. Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров.

За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.

Работа оборудования не требует постоянного контроля. Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме.

Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.

Экологичность. Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

Гаситель вихрей

На этом основана работа гасителя вихрей:

1. Изготавливается два кольца, ширина 4-5 см, диаметр немного меньше цилиндра.
2. Из толстого металла вырезается 6 пластин длиной ¼ корпуса генератора. Ширина зависит от диаметра и подбирается индивидуально.
3. Пластины закрепляются внутрь колец друг напротив друга.
4. Гаситель вставляется напротив сопла.

Разработки генераторов продолжаются. Для увеличения производительности с гасителем можно экспериментировать.

В результате работы происходят теплопотери в атмосферу. Для их устранения можно изготовить теплоизоляцию. Сначала ее делают из металла, а поверх обшивают любым изолирующим материалом. Главное, чтобы он выдерживал температуру кипения.

Для облегчения введения в эксплуатацию и обслуживания генератора Потапова необходимо:

• окрасить все металлические поверхности;
• изготавливать все детали из толстого металла, так теплогенератор дольше прослужит;
• во время сборки есть смысл изготовить несколько крышек с различным диаметром отверстий. Опытным путем подбирается оптимальный вариант для данной системы;
• до подключения потребителей, закольцевав генератор, необходимо проверить его герметичность и работоспособность.

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

• Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
• Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
• Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

Роторный теплогенератор

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

Рис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:

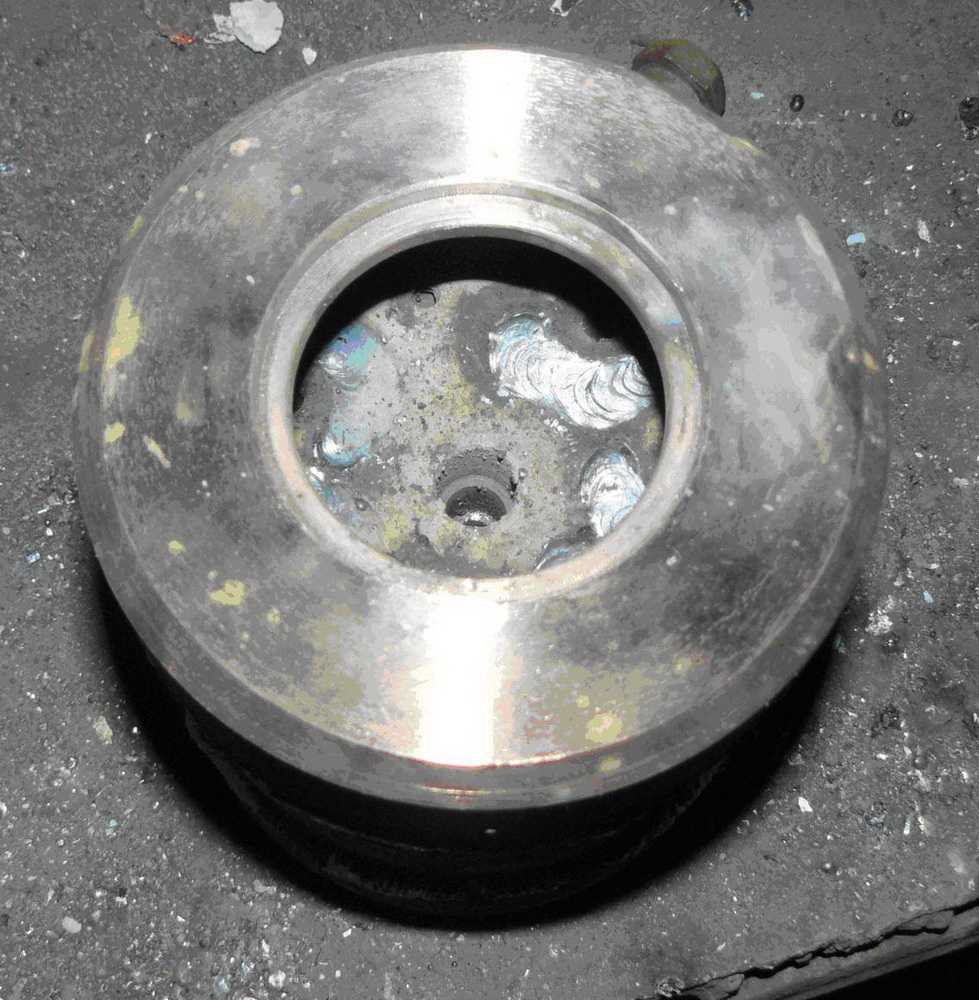

Рис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.

Рис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Рекомендации по выбору

Особенности моделей

Вихревой кавитационный теплогенератор существует в разных исполнениях. Сегодня наиболее распространены устройства, работающие на водяной основе, то есть, в качестве теплоносителя выступает жидкость.

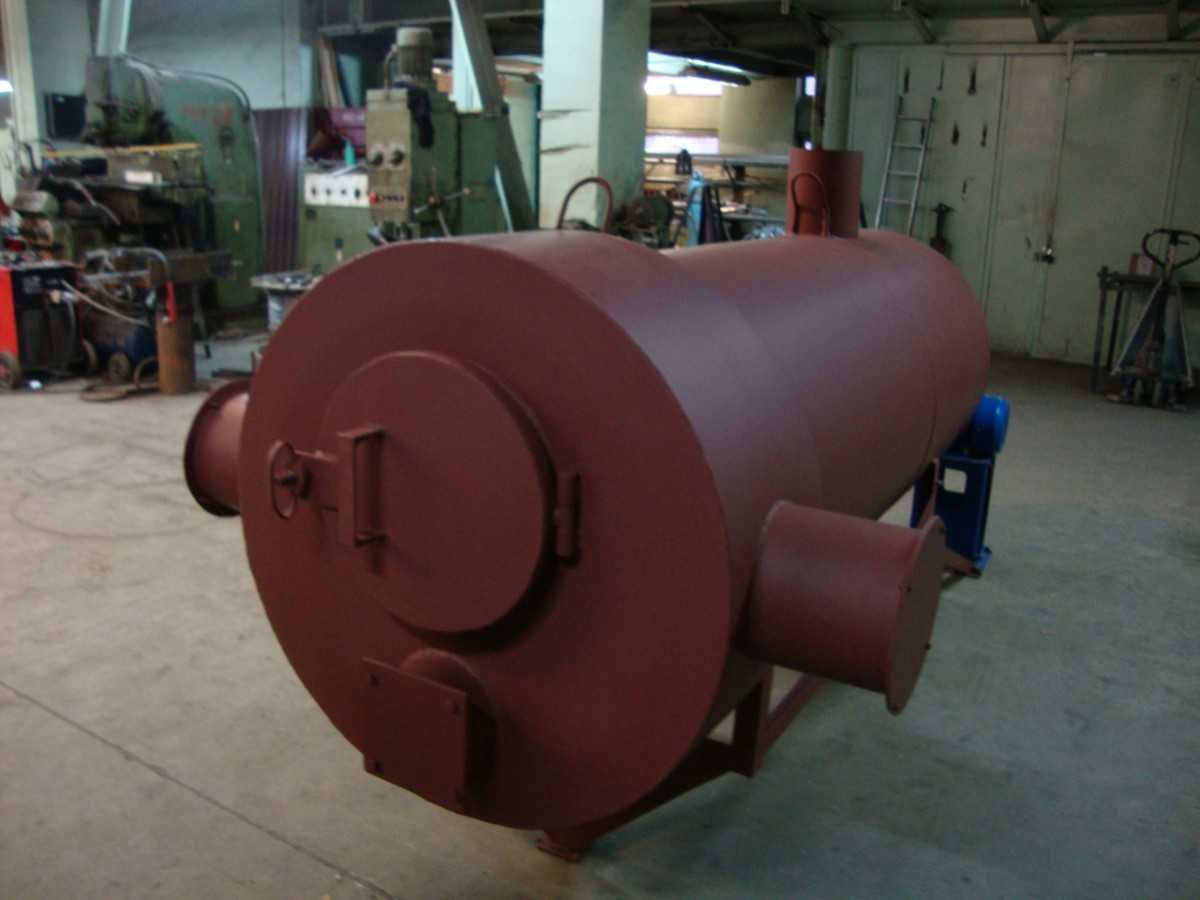

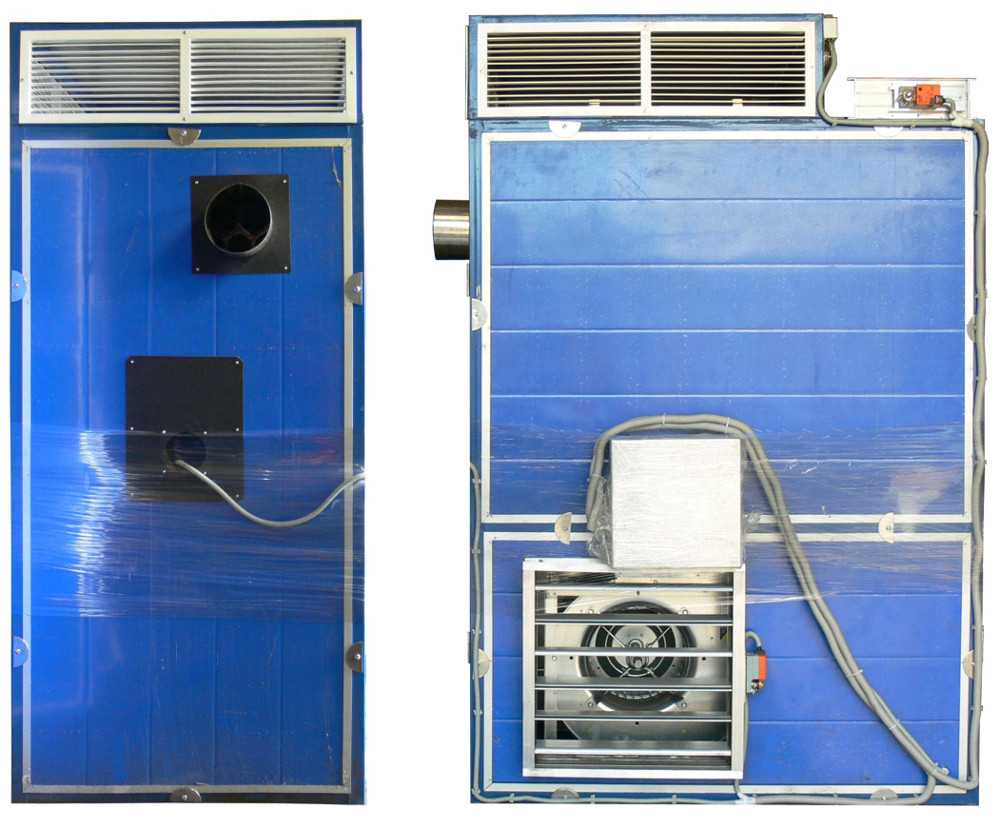

Но есть возможность приобрести и твердотопливный агрегат, на выходе которого образуется газообразная смесь дымового газа и воздушной среды.

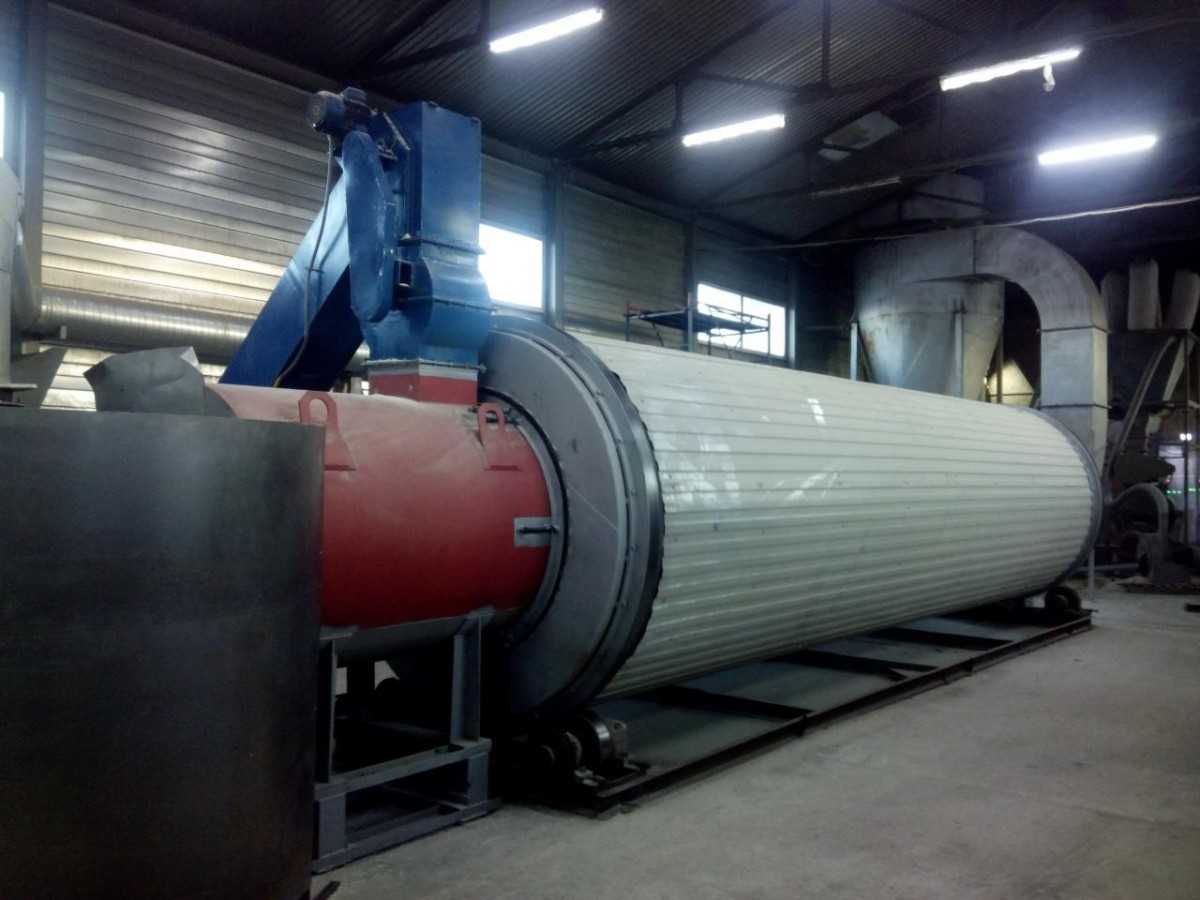

Теплогенератор твердотопливный высокопроизводительный вихревой отличается возможностью сжигания древесины высокой влажности (до 65%). Соответственно, при выборе учитывается назначение агрегата и предполагаемая нагрузка, так как существуют исполнения с разным уровнем тепловой мощности. В зависимости от того, какой по величине объект предполагается обслуживать, подбирается подходящее устройство.

В случае с твердотопливным оборудованием важно учесть скорость расхода топлива, размеры погрузочной камеры и вид загрузки топлива

Можно подбирать вихревой разнотипный теплогенератор по уровню тепловой мощности, а можно обратить внимание на пункт в сопроводительной документации о том, какой величины объем допускается прогревать. Немаловажным является вес, а также габаритные размеры оборудования

Обзор моделей разных конструкций

Смотрим видео о продукции компании «Индустриальные технологии 21»:

Если выбрать твердотопливное исполнение, то в данном случае рассматривается более производительное оборудование с тепловой мощностью от 250 до 700 кВт. Например, модели ТВВ-Р-250, ТВВ-Р-500, ТВВ-Р-700. Все они предполагают ручную загрузку топлива. Но более мощные исполнения потребляют больше топлива. Если модель 250 расходует 120 кг/час, то исполнение 700 потребляет около 340 кг/час. Существуют устройства намного более производительные тепловой мощностью 2 500 кВт. Если планируется использовать такие вихревые теплогенераторы, то их цена будет заметно выше.

Рекомендации по эксплуатации

Чем меньше габаритные размеры подобной техники, тем более простым будет ее эксплуатация. Например, существуют полностью автономные устройства с автоматическим управлением. При этом пользователю нет необходимости участвовать в процессе. А вот при использовании некоторых исполнений твердотопливных теплогенераторов без участия обученного оператора для загрузки топлива не обойтись, так как в данных агрегата предполагается ручная подача древесины.

Сегодня существуют разные исполнения подобной техники с полностью автоматизированным исполнением, включая и предустановленный температурный режим. Учитывая, что агрегаты такого рода полностью безопасны, как с точки зрения экологичности, так и с точки зрения пожарной безопасности, то нет необходимости их постоянного контроля.

Таким образом, для организации отопительной системы и горячего водоснабжения не всегда обязательно обращаться к стандартным решениям. На практике оказывается, что при использовании тепловых установок на базе вихревых теплогенераторов отмечается существенная экономия в сравнении с прочими видами отопительных систем.

В результате можно получить не просто высокопроизводительную технику, но еще и экономить при ее эксплуатации. Несмотря на довольно высокую стоимость подобных агрегатов, их дальнейшая эксплуатация полностью окупается, причем этого не придется ждать слишком долго, так как в некоторых случаях сроки окупаемости достигают 6 месяцев.

Работает или нет?

Однако тут возникает ключевой вопрос и главная загадка ГВТГ. А именно – эффект дополнительного тепловыделения, о котором заявляют некоторые производители. В двух абзацах суть проблемы вот в чем.

Если объяснять нагрев воды в генераторе прямым преобразованием работы в теплоту – за счет, например, внутреннего трения в жидкости, или схлопывания газовых пузырьков на тормозных устройствах, или рассеяния энергии акустических колебаний, – то закон сохранения энергии не нарушается. И коэффициент преобразования энергии будет меньше единицы.

Но если действительно есть дополнительное тепловыделение, и коэффициент преобразования больше 100%, то к объяснению аномального явления придется привлечь некоторый арсенал альтернативной науки: теорию мирового эфира, специфическое толкование теоремы о вириале, торсионные поля, перекристаллизацию жидкой воды, холодный термоядерный синтез и, наконец, воздействие космологического векторного потенциала.

Поэтому мы решили проверить на практике, как работает гидровихревой теплогенератор, разработанный и выпускаемый по патенту (№ 2301947 от 27.06.07) ООО «Группа Константа». Цели ставились две. Первая: понять, можно ли на основании ГВТГ построить эффективную систему теплоснабжения загородного дома. Вторая: подручными средствами проверить, устоит ли закон сохранения энергии.

Для испытаний ООО «Группа Константа» предоставила свой ГВТГ с электрическим насосом мощностью 4 кВт, пригодный для отопления загородного дома площадью 100 м 2 . Генератор работал по замкнутому циклу и за 27 минут нагрел 18 л воды от 11 до 80°С.

На основании полученных данных мы построили график изменения температуры с течением времени. Одного взгляда на него достаточно, чтобы понять, что дополнительного выделения тепла не наблюдается. Пока вода была сравнительно холодной, температура росла линейно. При достижении 60°С одновременно стали изменяться и теплоемкость воды, и расти давление в системе. Темп нагрева стал падать. Все по классическому сценарию.

По результатам измерений мы произвели расчеты эффективности преобразования энергии. И тоже получили вполне согласованные с традиционной научной парадигмой, но весьма впечатляющие результаты. А именно: за 0,45 часа 4−х киловаттный насос должен был потребить 1,8 кВт*ч электрической энергии. При этом тепловая энергия системы, согласно расчетам, составила 1,44 кВт*ч.

Таким образом, был на практике достигнут коэффициент прямого преобразования больше 80%. Но на самом деле он выше. И если учесть, что напряжение в сети чуть ниже, чем 220 В, а тепло рассеивалось и шло на нагревание не только воды, но и самого металла, то можно, видимо, добиться и цифры 90%.

Критерии выбора

При выборе вихревого теплогенератора важно определить актуальные параметры устройства, которые в наибольшей степени подойдут для решения поставленной задачи. К таким параметрам относятся:

• Потребляемая мощность – определяет количество расходуемой из сети электроэнергии, требуемой для работы установки.
• Коэффициент преобразования – определяет соотношение потребленной энергии в кВт и выделенной в качестве тепловой энергии в кВт.
• Скорость потока – определяет скорость движения жидкости и возможность ее регулирования (позволяет регулировать теплообмен в системах отопления или напор в нагревателе воды).
• Тип вихревой камеры – определяет способ получения тепловой энергии, эффективность процесса и требуемые для этого затраты.
• Габаритные размеры – важный фактор, влияющий на возможность установки теплогенератора в каком-либо месте.
• Количество контуров циркуляции – некоторые модели помимо контура теплоснабжения имеют контур отведения холодной воды.

Параметры некоторых вихревых теплогенераторов приведены в таблице ниже:

Таблица: характеристики некоторых моделей вихревых генераторов
