Автоматы для теплого пола: выбор и установка

Основные ошибки при монтаже теплого пола

Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
Категорически запрещается разрезать резистивный кабель на подходящие вам куски
В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.

Нужно обращать внимание на шаг укладки, отступами от стен

Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.

Не игнорируйте рекомендации по прозвонке системы после монтажа
Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.

Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.

Советуем посмотреть видео на тему, что поможет быстрее понять, что и как работает.

Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.

Также читайте: как спрятать провода в доме.

Что если при выключенных электроприборах УЗО все равно срабатывает?

Неисправность нужно искать в электропроводке. Старая изношенная проводка – частая причина срабатывания.

Другая причина – поврежденный проводник. В первую очередь, нужно заглянуть в распределительную коробку для того, чтобы осмотреть провода и контактные соединения. Если в распределительной коробке все в порядке, продолжаем искать в другом месте – стене. Если УЗО сработало во время нанесения штукатурки ( известно, что вода хороший проводник) — значит изоляция проводника повреждена, и тогда произойдет утечка тока. Так УЗО будет срабатывать до тех пор, пока не просохнет смесь, так как сухая штукатурка является отличным диэлектриком.

Первый – поиск неисправности можно произвести при помощи индикаторной отвертки. Берем жало отвертки в руку и проводим торцевой частью вдоль линии скрытого проводника, там, где обрыв, индикатор погаснет, только вот при такой процедуре на время нужно отключит УЗО, т.е. питание подвести к автоматическому выключателю в обход УЗО. В панельном доме индикаторная отвертка не поможет.

Второй способ – с помощью прибора для поиска повреждений кабелей. Найдя место утечки, необходимо заменить поврежденный участок, либо проложить новую линию в кабель-канале.

Отсутствие питания

К терморегулятору подключены греющие элементы, поэтому на данном устройстве должны отображаться значки, благодаря которым можно узнать выставленные параметры системы. Если индикатор не работает, значит, надо искать поломку мультиметром, с помощью которого можно определить напряжение. При его обнаружении следует проверить, доходит ли оно до греющего кабеля или пленки. Кроме того, слабый нагрев возможен в случае, когда провода некачественно подключены к клеммам.

Если после удачной проверки напряжения на входе теплый пол не греет, причину поломки необходимо искать на участке подключения системы к регулятору. К тому же работоспособность терморегулятора можно проверить простым способом: подсоединить систему напрямую к электросети. Если при таком методе подключения теплый пол будет работать в полную мощность, значит, необходимо заменить упомянутый элемент.

Ремонт теплого пола

Теплый пол не работает! Что делать?

Типичный случай заказчика! Вы решили сделать теплый пол у себя дома, и строители которые делают ремонт рассказывают «Что с раннего детства пол кладут. Уже больше 1000 теплых полов уложили и все довольны. Да что там класть» Вы как человек искренне доверяющий своим строителям, по боясь показать сомнение в профессионализме доверяете им работу по установке теплого пола. С этого момента начинается головная боль! Строители закончили ремонт и уехали на родину. Догорая плитка уложена, наступили холода, а теплый пол не работает! Приступаем к поиску причины неисправности.

1. Датчик температуры пола. С каждым терморегулятором в комплекте идет датчик температуры пола который устанавливается г гофрированной трубке и монтируется в стену и пол определенным образом, под определенным изгибом. Что бы в дальнейшем его можно было заменить. В системе теплого пола датчик температуры пола является «расходным материалом». Рано или поздно его необходимо будет заменить. Этот датчик может проработать у вас и 10-15 лет, а может выйти из строя уже через 3-5 месяцев

Вот почему очень важно ПРАВИЛЬНО его установить, во избежание дальнейших проблем

Замурованный датчик

Как проверить исправность датчика теплого пола?

Для проверки исправности датчика температуры пола, необходимо снять лицевую панель. Открутить установочный блок терморегулятора и проверить мультиметром сопротивление датчика температуры пола. В каждом датчике есть заявление заводское сопротивление. Значение вашего датчика должно ему соответствовать. Если сопротивление отличается более чем на 5 кОм, либо рано 0, значит датчик неисправен и требует замены.

2. Терморегулятор. Чаще выходит из строя либо реле, либо конденсатор. Проверить работоспособность терморегулятора можно переключив в режим нагрева, Подав питания на клемы теплого пола. Стоимость ремонта в среднем составляет около 3000 рублей. Во многих случаях целесообразней приобрести новый терморегулятор того же производителя. Так как терморегулятор должен быть той же фирмы что и установленный датчик в полу. (Однако терморегулятор DeviTouch работает с датчиками температуры пола производителей Теплолюкс, Eberle, Ensto, Fenix, Oj Electronics, Raychem и.т.д)

3. Нагревательный кабель (мат) . В 95% случаях кабельная система обогрева выходит из строя по причине неквалифицированного монтажа. Наиболее уязвимая часть нагревательного кабеля, является соединительная муфта. При монтаже необходимо соблюдать все правила шага укладки, изгиба кабеля, и расположение муфты. Так же при покупке оборудования, нужно понимать, что кабель будет под плиткой. Вы устанавливаете теплый пол как минимум на 10-15 лет. Не нужно гнаться за дешевизной, так как, дешевый кабель не надежен и может в скором времени выйти из строя.

Как проверить исправность нагревательного кабеля?

У каждого кабеля есть своё сопротивление. Необходимо проверять значение сопротивления 3 раза. Перед установкой. После монтажа теплого пола. После заливкой стяжки, либо плиточным клеем. Если сопротивление кабеля значительно отличается от паспортных значений, либо равно нулю. Значит возможно кабель вышел из строя. В этом случае необходимо произвести проверку кабеля мегомметром для проверки сопротивления изоляции нагревательных жил и экранирующей оплетки.

Ремонт электрического теплого пола.

Оборудование для поиска обрыва.

Ремонт нагревательного кабеля (мата) начинается с поиска обрыва кабеля, либо поврежденной муфты.

Затем плитка в этом месте вскрывается и устанавливается ремонтная муфта. После этого проверяется сопротивление, производится

проверка мегомметром, а так же пробное подключение.

В заключении хочется сказать: Каждая система, обогрева, включая теплые полы должна быть рассчитана и подобрана с условиями тепло потерь вашего помещения. При кажущейся простоте, есть множество нюансов которые необходимо учитывать в момент выбора теплого пола и терморегулятора и дальнейшего монтажа.

Мы предлагаем услугу по выезду на диагностику теплого пола. Диагностика будет включать проверку на работоспособность вашего терморегулятора, датчика температуры пола, а так же нагревательного кабеля (мата). Стоимость: 2000 рублей.

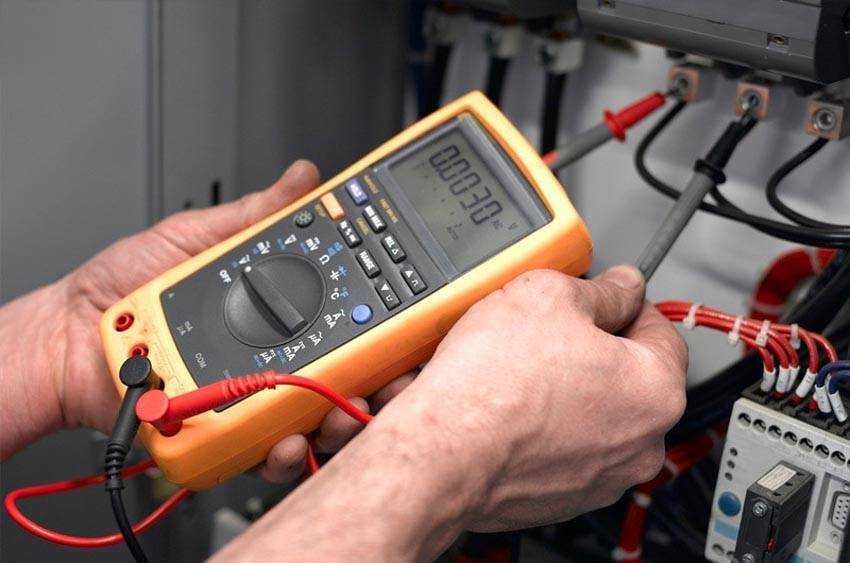

Как измерить силу тока мультиметром и напряжение в сети

Сегодня силой тока называется его количество, идущее через определенный проводник. Ток может быть представлен в виде числа электронов, которые пересекают определенную точку за определенную временную единицу. Выполнение измерения тока необходимо при работе с электрическими современными системами.

Измерение силового тока мультиметром и его подключение

Как правильно пользоваться мультиметром для измерения силы тока: правила безопасности

Действия Описание
Для определения силы используемого тока прибор подсоединяется к цепи Действия являются опасными из-за вероятности получения удара электротоком при процессе измерения АС используемого в быту.
Проверка АС тока Перед прикосновением к оголенным электропроводам необходимо выключить установленные переключатели и обязательно провести проверку АС тока специальным щупом.
Место работы должно быть сухим Электроток в действующей цепи должен быть равен нулю. Запрещена работа при повышенной влажности, так как влага легко проводит электроток.

Совет! Для предосторожности на руки рекомендуется надеть резиновые плотные перчатки. Необходимо помнить, что электрическая изоляция провода после длительной работы может быть нарушена, что приведет к удару током.. Перед тем, как измерить напряжение мультиметром в розеткенужно предусмотреть следующие пункты:

Перед тем, как измерить напряжение мультиметром в розеткенужно предусмотреть следующие пункты:

  1. Проволока электроцепи разрезается в выбранном месте, а ее освободившиеся концы закрепляются и зачищаются. Они подсоединяются к прибору изолированно друг от друга.
  2. Обязательно перед выполнением измерения необходимо убедиться в следующем: зачищенные концы провода являются прижатыми к рабочим щупам измерительного прибора.
  3. Затем включаются предварительно выключенные переключатели электроцепи.
  4. Рекомендуется выключить рабочий переключатель для убеждения в том, что переменного электротока нет в цепи.

Совет! Помните, что если на используемом приборе отсутствуют показания, то выполняется регулирование его рабочей шкалы.

Только потом мультиметр может быть демонтирован для завершения работы. После процесса снятия полученных показаний с прибора цепь соединяется снова. Более безопасным станет присоединение новой приобретенной проволоки вместо скрепления разрезанных концов электропровода.

Основная функция

При обустройстве теплого пола многие отдают предпочтение электрическим системам. Но, как и любой другой прибор, работающий от розетки, такой пол должен быть оборудован очень важным функциональным элементом – это заземление теплого пола.

Кабельная или пленочная система обогрева способна быстро, эффективно и равномерно нагревать не только сам пол, но и окружающие предметы. Но чтобы полноценно воспользоваться всеми этими преимуществами, следует грамотно обустроить систему, чтобы она не только корректно функционировала, но и не представляла опасности.

Поэтому не стоит практически проверять, может ли ударить током теплый пол, целесообразнее изначально при монтаже системы обогрева предусмотреть качественное заземление, не задумываясь о том, обязательно ли оно.

Если этого не сделать, например, в ванной, отличающейся от других комнат повышенными показателями влажности, то при аварийном повреждении пленки либо кабеля можно легко почувствовать, как бьет током, прикоснувшись к какой-либо металлической детали, к корпусу стиральной машины или просто к трубе.

При наличии заземляющего устройства опасная порция электрического тока беспрепятственно уйдет через землю, тем самым обезопасив от электротравмы находящихся людей. Из-за того, что многие производители теплых электрических полов в качестве греющего элемента используют кабель уже с жилой заземления, то остается лишь выполнить грамотное подключение строго маркировочному соответствию (N-нулевой, L-фазный и PE-заземляющий провод).

Разновидности систем «теплые полы»

Система «теплые полы» представляет собой комплекс, монтируемый под напольное покрытие или непосредственно в стяжку.

В зависимости от способа теплопередачи различают водяные и электрические теплые полы.

Водяные

Состоят из десятков метров пластиковых труб, по которым циркулирует теплоноситель (вода, специальные жидкости) распределительного коллектора, циркуляционного насоса, расширительного бачка, регулирующего термостата и нагревателя (собственный котел, тепловой коллектор или централизованное отопление).

Электрические

В качестве нагревательного элемента выступает непосредственно электрокабель, управляемый терморегулятором и встроенными в пол датчиками.

В этой категории выделяют такие подвиды:

  1. Кабельные – силовой изолированный провод монтируется в стяжку. Чаще всего требует отдельного трехфазного питания.
  2. Нагревательные маты – кабель закреплен на специальной сетке, монтируется в стяжку или под напольное покрытие (зависит от мощности).
  3. Пленочные (ПЛЭН или инфракрасные) – на пленку нанесены карбоновые нагревательные элементы или углеродные стержни, которые излучают тепло в инфракрасном спектре. Устанавливаются под рулонное или штучное напольное покрытие с некоторыми ограничениями, под керамическую плитку или керамогранит.

Каждая из перечисленных разновидностей имеет свои особенности и слабые стороны, которые в итоге приводят к порче и выходу из строя всей системы.

Нарушение работы электрического теплого пола

Условно электрические теплые полы можно представить в виде масштабного ТЭНа, вмонтированного в напольный «пирог».

Недостаточная температура нагрева пола или его полное отсутствие

Причин тому может быть несколько.

Неверный выбор типа кабеля

Европейские марки рассчитаны на напряжение в 230 В, в то время как в России стандарт составляет 220 В. Поэтому дорогое приобретение не выдает положенной мощности.

Недостаточная термоизоляция

Под греющим кабелем должен быть установлен слой утеплителя толщиной от 5 см и выше. Если в процессе монтажа этот этап был исключен или выбран теплоизолятор с меньшей теплоемкостью, то вырабатываемая электрокабелем тепловая энергия просто рассеивается.

Неправильный монтаж термоиндикации

Если он установлен слишком близко к греющей линии, то неизбежен скорый выход из строя температурного датчика. В этом случае придется аккуратно вскрывать участок, где смонтирован индикатор и заменять его на новый.

Механическое повреждение кабеля, залитого стяжкой

Возможно только по истечении десятков лет, когда изоляция рассохнется и истончится. Поэтому такая поломка возможна только на этапе заливки цементно-песчаного раствора либо в процессе ремонтных работ.

Термостат нужно отключить и отдельно замерить сопротивление каждого отрезка греющих жил. Величина должна соответствовать показателям паспорта теплого пола ±5-7%. При обнаружении неисправности придется вскрывать напольный пирог и устранять неисправность.

Поломка датчика и/или терморегулятора

Если кабель в порядке, то нужно проверить исправность термостата: плотность монтажа соединительных клемм, наличие напряжения на выводах электропровода, наличие либо отсутствие сопротивления у индикатора. Ремонт производится только заменой.

Нестабильное напряжение в электросети

Мощность пола уменьшается пропорционально напряжению питания.

В этом случае нужно либо выбирать маломощные виды греющей жилы, либо оборудовать систему стабилизаторами.

Неравномерный нагрев пола, неработающие участки

Этот вид неисправностей характерен для пленочных и стержневых инфракрасных систем теплого пола, которые монтируются непосредственно под напольное покрытие.

Встречается почти всегда для контуров, смонтированных под плитку во влажных помещениях. Дело в том, что вода, так или иначе, просачивается сквозь клеевой раствор и выводит из строя участок обогрева. В этом случае нужно либо дождаться, пока само просохнет, на что уйдет не менее месяца, либо вскрывать напольное покрытие и заменять неработающий участок на новый. Это довольно трудоемкий ремонт электрического теплого пола, но иных способов устранения недостатков просто нет.

Исправление поломок в системах «теплые полы» лучше доверить профессионалам, так как они имеют нужный комплект оборудования, чтобы быстро выявить область повреждений и могут предложить наиболее рациональные варианты решения проблемы.

Обустройство заземления

Многоквартирное здание

Если это не современная постройка, то с большей вероятностью при возведении дома использовали заземляющую систему типа TN-C. Данный вид предполагает объединение нулевого и заземляющего провода на всем протяжении электрической цепи.

Несмотря на то, что такое обустройство предполагает защиту от поражения электротоком, травму все-таки можно получить. Это происходит при обрыве нулевого провода, соответственно, сразу же срабатывает напряжение фазы.

Максимальную степень защиты может обеспечить система разряда TN-S, широко использующаяся в современном строительстве. Схема предполагает разделение нуля и заземления по всей электрической цепочке. К тому же дополнительную безопасность добавляет тот факт, что последнее проникает в землю на территории трансформаторной подстанции.

Когда нагревательный элемент оснащен оболочкой из металла, то ее следует присоединить к РЕ-шине. Делается это через подключение к специально оборудованной розетке либо непосредственно на самом щитке.

Выводы

После всех этих манипуляций теплый электрический пол не работает? Что делать? Вызывать мастеров. Не забывайте о том, что это достаточно сложное оборудование, требующее профессионального подхода. Понять, почему не работает теплый пол, зачастую затрудняется даже опытный человек. Заменить трубу, зачистить и соединить кабель, поставить новый терморегулятор способен каждый. К сожалению, не всегда получается решить проблему столь просто.

Как мы уже говорили, часто теплый водяной пол не греет по причине некачественного монтажа. Например, слабое отопление может быть связано с недостаточным объемом утеплителя. В этом случае значительная часть энергии расходуется просто ни на что. Есть смысл объяснять, почему теплый пол плохо греет? Здесь нужно полностью разбирать конструкцию и практически все переделывать. Вообще, ошибки при расчетах и монтаже недопустимы, поэтому проводите установку самостоятельно только тогда, когда стопроцентно уверены в своих знаниях и умениях. Больше информации по вопросу, что делать, когда плохо греет теплый пол электрический или водяной, можно получить на нашем сайте в Москве.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой. Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220 В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой. В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Тёплый пол электрический, устройство и работа тёплых полов

Программируемые термостаты. Виды и принцип действия.

Как рассчитать теплый пол? Расчет мощности различных нагревательных элементов.
