Как разобрать выключатель света для проведения ремонта или замены

Виды выключателей

Выключатели бывают нескольких основных типов. Не смотря на то что главный принцип работы и разборки данных устройств приблизительно одинаков, современные сложные модели могут иметь дополнительные контакты или индикаторы, которые иногда показывают отличные от стандартных результаты.

Если выключатель не подлежит ремонту и вы решите произвести полную замену устройства, вам пригодится информация о видах современных приборов.

1. Простые (состоят из 1-2 клавиш). Самый популярные. Могут использоваться для подключения света в разных помещениях. Внешне выглядят, как кнопка.

1. Регуляторы – выключатели позволяют менять яркость света в доме в различной палитре света (от дня до сумерек). Различаются на: ручные и микроконтроллеры.

1. Порывистые. Имеют вид дверного звонка и подключаются к импульсному реле.

1. Чувствительные. Делятся на звуковые и регулирующие. Звуковые реагируют на хлопок ладоши или голос, а регулирующие — на пульт.

Если придется покупать новый выключатель из-за неисправности старого, возьмите с собой старый образец для подбора и замены новой моделью. Монтаж нового устройства также производится с разборки: извлечение клавиши, рамки и пластмассовых винтов. Устанавливают устройство в противоположном порядке действий. Затем подключают электричество на щитке и проверяют исправность работы выключателя.

Как разобрать выключатель, хорошо показано на видео.

Теперь вы знаете, как разобрать выключатель света, поэтому вам можно только пожелать успеха! Будьте осторожны!

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Что делать, если выключатель необходимо перенести

В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.

Выгода самостоятельной замены выключателя

Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).

Монтировать выключатель разрешается с каждой стороны двери

Перенос выключателя — пошаговая инструкция

Шаг 1. Если вы переносите оборудование в пределах 100 сантиметров от имеющегося положения вниз или вверх, то в перекрытии делают штробу. Как правило, она имеет глубину в 2 раза больше сечения кабеля в гофре. Так, провод не должен выпирать из проема. Подготовить подобное углубление можно перфоратором или специальным инструментом для штроб.

Цены на популярные модели штроборезов

Штроборез

Так выглядит штроба в перекрытии под кабель

Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).

Так выглядит проем под монтажную чашу

Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах

При этом важно не нарушить целостность пластикового основания

Необходимо осторожно достать из стены монтажную чашу

Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров.  Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.

Не должно оставаться открытых проводов, поэтому их обматывают лентой изоляции

Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.

Работать с алебастром необходимо быстро, пока он не успеет застыть

Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.

Цены на популярные виды шпатлевки

Шпатлевки

Штробы тоже следует зашпаклевать

Подключать коммутатор следует только после того, как раствор затвердеет. Поэтому, придется подождать несколько часов.

Если вы планируете перенести коммутатор на значительное расстояние от прежнего места, то скорей всего его понадобится подключить к другой коробке. При этом желательно обратиться за помощью к опытному электрику.

Часто задаваемые вопросы

Вопрос №1: Имеет ли смысл ремонт выключателя старого образца, еще советского производства? Или лучше приобрести новую, более современную модель?

При поломке выключателя света устаревшей модели, конечно, можно попытаться его починить. Но в этом нет никакого смысла, так как для каждой детали установлен свой срок эксплуатации. В электрике же использование на протяжении длительного времени деталей розеток и выключателей может быть опасным.

Вопрос №2: Влияет ли мощность установленных в осветительных приборах лампочек на продолжительность службы выключателя?

Одной из причин, по которым клавишные выключатели быстро ломаются, является слишком большая мощность лампочки в люстре или торшере. Лампы накаливания лучше заменить на энергоэффективные и безопасные, но, в то же время, и менее мощные типы ламп. Лучше всего использовать современные светодиодные источники света, обладающие относительно невысокой стоимостью и хорошими энергосберегающими показателями.

Вопрос №3: Можно ли попробовать починить или хотя бы проверить выключатель, не разбирая его?

Можно попытаться проверить надежность крепления проводов внутренними винтами устройства. Такая причина встречается достаточно часто. Для решения проблемы нужно просто покрепче подтянуть винты при помощи отвертки.

Вопрос №4: Если в доме нет ни фломастера, ни маркера, как можно пометить определенные провода и не перепутать очередность сборки?

Для этого рекомендуется воспользоваться фотоаппаратом либо камерой мобильного телефона. Можно фотографировать каждый этап выполнения работ по демонтажу выключателя, чтобы после ремонта легко и быстро собрать его назад.

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки. Видео инструкция по сборке корпуса

Видео инструкция по сборке корпуса

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Также читают:

новую лампочкужилых комнатах

Если приглашать электрика, то только в рабочее время. К тому же, на его ожидание можно потратить целый день. Не расстраивайтесь, при наличии исправного, где-то завалявшегося запасного выключателя, с задачей его замены можно справиться и своими силами. Для этого нужно всего лишь следовать нашей пошаговой инструкции
:

Во-первых, нужно демонтировать неисправный выключатель. До начала всех работ необходимо обесточить квартиру в этажном щитке, чтобы оградить себя от поражения электрическим током. В последнее время повсеместно применяются выключатели скрытой подводки, т.е. основная часть их спрятана в стене, в специальном подрозетнике, а снаружи установлены только декоративные накладки и сами клавиши выключателя. Снять их не составит труда. Нужно просто поддеть отверткой за края, потянуть на себя и вытащить из пазов. Сам механизм выключателя, как правило, прикручен к подрозетнику винтами. Они находятся по краям. Нужно ослабить их и вытащить механизм наружу.

Во-вторых, нужно выявить причину неисправности выключателя. Для этого нужно внимательно осмотреть его, найти участок оплавившегося контакта. Он, скорее всего, и послужил причиной поломки. Далее, следует аккуратно отсоединить провода и избавиться от неисправного механизма

На этом этапе важно не перепутать провода, запомните их или отметьте особым образом, чтобы присоединить их к новому выключателю в правильном порядке.В-третьих, собираете новый выключатель в обратном порядке. Убедитесь, что подключаете правильно

Очень часто причиной неисправности выключателя является его неправильный монтаж. После окончания сборки, включаете электричество в квартире и проверяете работоспособность выключателя.

В вашем доме погас свет, потому что замкнуло выключатель? Не спешите вызывать электрика.

Возможно, вам по силам справиться самому. Почему выключатель замыкает, и как починить его – мы даем простые рекомендации.

Методы подсоединения

Существует две основные схемы подключения трехклавишного выключателя, причем в одной необходимо наличие распределительной коробки (для скручивания жил), а в другой – подсоединение расположено в блоке для выключателей. Рассмотрим каждую схему в отдельности.

С помощью распределительной коробки

Как правильно подключить трехклавишный выключатель с розеткой в этом случае? Основные правила, которые необходимо выполнять, выглядят следующим образом:

• делают демонтаж старого блока, после этого из стены торчат 5 проводков;
• отключают ток;
• расправляют все проводки, подают питание;
• при помощи индикатора находят «фазу» (L), которая расположена только на одной жиле;
• ищут «нуль» (N);
• оба проводка подсоединяют к розетке, причем L – на тот контакт, который идет на перемычку выключателя, а N – на свободный;
• другие 3 жилы заводят на оставшиеся контакты;
• при переключении клавиш лампочки должны загораться.

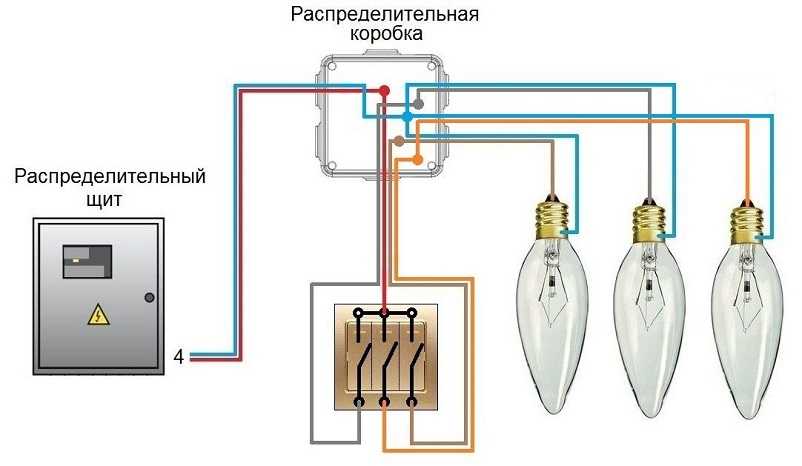

Схема подключения трехклавишного выключателя с помощью распределительной коробки выглядит так

На заметку. Демонтаж предполагает снятие старого выключателя, очищение ниши и проводов, проверку проводки. Только после этого начинают выполнять монтаж нового устройства.

Перед началом работ вначале определяют, в помещении при помощи выключателя рвется N или L. В основном это должна быть «фаза». Если это не так, тогда из распределительной коробки на светильник переходит «L». Именно поэтому с выключателей подается «ноль». В таком неправильном варианте в розетке с блоком выключателей N и L меняют местами.

Без распределительной коробки

Рассмотрим, как подключить блок с розеткой напрямую. При демонтаже старого узла из стены появится 8 проводов. Если они одного цвета, тогда поступают следующим образом:

• обесточивают линию;
• аккуратно расправляют провода и следят за тем, чтобы оголенные концы не соприкасались;
• находят двужильный провод (от него подается питание на блок и на освещение), для этого подают напряжение и индикатором определяют «фазу»;
• обесточивают линию и отмечают найденный провод (можно применить изоленту);
• ищут «ноль»;
• из стены торчат 6 двужильных провода, которые необходимы для трех светильников (кухня, ванная, туалет);
• в каждом своя «фаза» и «ноль»;
• от каждого из них берут одну жилу и соединяют с N, исходящим от распределительной коробки;
• на контакт розетки от этого соединения подают «ноль» (он без перемычки);
• N заведен на розетку и переходит на все светильники;
• найденную L, исходящую от щитка, подключают к розетке (второй контакт);
• другие жилы, идущие на светильники, заводят на 3 контакта (блок выключателей).

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

• Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
• Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
• Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
• Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
• Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

• Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
• Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
• Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

MAKEL

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

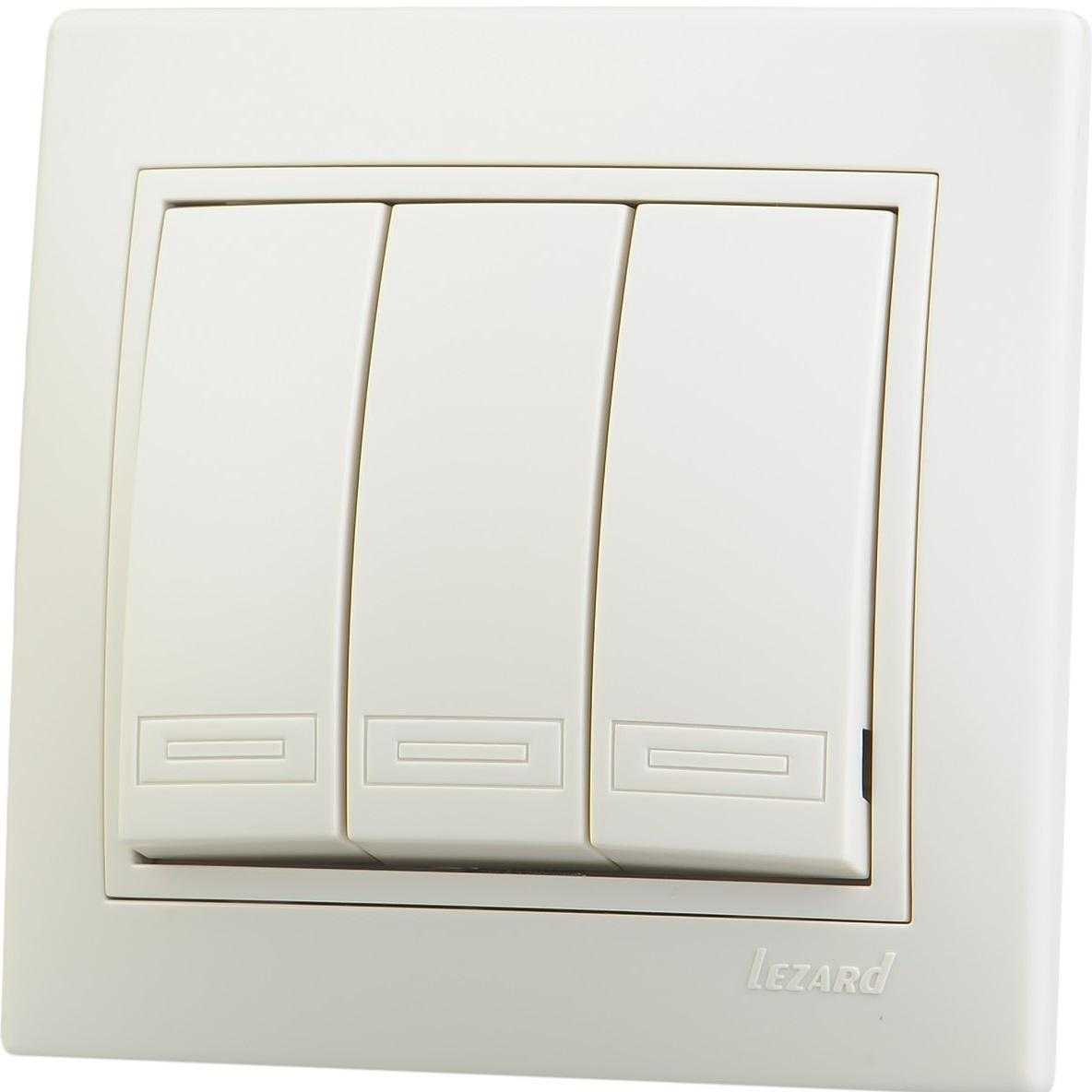

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Особенности подключения

Существует множество моделей трёхклавишного выключателя с розеткой, но его подключение остается неизменным. Блок следует подсоединить точно так же, как одинарную или двойную модель. Кабель питания связывают с входом самого устройства, а жилы проходят от контакта колодки с выключателем до лампочек. Их число должно совпадать с клавишами устройства.

В основном розетка снабжена отдельным нулевым проводом и, согласно схеме, не связана с выключателем, но они имеют общую «фазу». Все «нули» от ламп и самой розетки подключают к распределительной коробке. «Фазу» подводят к общему контакту, входящему в выключатель. Провода освещения располагают на отдельных колодках. Именно с них напряжение передается на лампочки. На концах жил удаляют изоляцию, примерно 10 мм. Так как контакты затягивают зажимами, и провод может сломаться, такие приспособления не дадут этому случиться.

Для подсоединений применяют НШВИ – специальные наконечники

В основном, блок выключателей крепят на стене, в специальной нише. Для этих целей применяют суппорты или распорные лапки, а уже сверху надевают декорированную рамку.

Обычно выключатель с клавишами и розеткой устанавливают около двери комнаты. Блок помогает изменять освещение и подключать различные бытовые приборы, применяемые для ванной или туалета.

Распределительная коробка имеет 5 соединений. Заземляющий провод всегда должен идти на розетку. Если светильник имеет металлические части, то необходимо защитится от поражения током. Для этого имеется специальное соединение под винт.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.
