Как подключить датчик движения к лампочке: место установки, схема подключения и настройка

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах

Это позволит выбрать оптимальное место установки с точным срабатыванием прибора

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Характеристики датчиков движения

В зависимости от чувствительности пиродетекторов изменяется зона охвата устройства (радиус действия). Это минимально возможное расстояние до движущегося предмета, на котором происходит срабатывание. Этот параметр необходимо учитывать при покупке устройства, для чего измеряется глубина контролируемой территории.

Следующий параметр, который учитывается при выборе датчика, это угол обнаружения в горизонтальной плоскости. Он варьируется в пределах 60 – 360 градусов. Для коридоров и небольших помещений достаточно иметь датчик движения с небольшим углом обнаружения. Для контроля уличных территорий целесообразнее применять устройства с большими значениями углов обзора.

В вертикальной плоскости зрение сенсора тоже ограничено. Он реагирует на объекты в довольно узком секторе: 15-20 градусов. Это нужно учитывать при выборе высоты установки устройства. Если сенсор подвешен высоко и будет «смотреть» на мир под большим углом, неизбежно появление мертвых зон вблизи и вдали от него. Несмотря на то, что чувствительность позволяет реагировать на движение на таком расстоянии, датчик срабатывать не будет.

Время до отключения сигнала на выходе после срабатывания может регулироваться пользователем в определенном диапазоне. Для этого на корпусе датчике предусматривают соответствующий орган управления, а в паспорте – указывают диапазон изменения времени. Но оно может быть и фиксированным, тогда его величину указывают на корпусе или в паспорте устройства.

Дополнительно у датчика движения может регулироваться и его чувствительность. Так можно уменьшить его радиус действия или отстроить от срабатывания от мелких объектов (собак, кошек).

Для использования в схемах управления освещения применяют специализированные датчики движения. Они снабжены фотоэлементом, регистрирующим освещенность территории. В самом деле: зачем включать свет днем, насколько бы интенсивное движение вокруг не происходило? Эти датчики могут иметь дополнительную регулировку величины освещенности, при которой реакция на движение будет передаваться на выходное реле.

Конструктивно датчики движения различаются по степени защиты от попадания влаги и пыли внутрь корпуса (IP20 – для помещений, IP55 – для монтажа на улице). А также по способу установки: поворотные, угловые, настенные.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника

Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры

Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Что такое датчик движения для освещения

Приборы фиксации движения и присутствия человека стали всё чаще проникать в повседневную жизнь. Зародившись в недрах военной и охранной индустрии, со временем они стали товаром народного потребления. Сегодня датчики можно увидеть не только на охраняемых объектах, но и в местах проживания гражданского населения, в частности, во дворах, на лестничных площадках и даже в квартирах. Не углубляясь в технические подробности, можно сказать лишь, что устройство сенсорных приборов основано на применении достижений электроники и оптической техники, использовании компактных микропроцессоров и технологий дистанционной передачи сигнала.

Датчик движения имеет компактные размеры

Выделяют несколько видов датчиков движения (не путать с датчиками присутствия), различающихся по конструктивным решениям.

Ультразвуковые. Принцип их действия основан на явлении эхолокации. Прибор излучает ультразвуковой сигнал, который отражаясь от движущегося объекта, изменяет свою частоту. Анализируя отражённый сигнал, датчик улавливает малейшие движения в окружающей среде. Подобным образом работает слуховой аппарат летучей мыши.
Инфракрасные. Работа этого прибора основана на изменениях электрических свойств чувствительного фотоэлемента. Главной деталью является пироэлектрический датчик, который при изменении фона инфракрасного излучения, посылает сигнал на размыкание (или замыкание) цепи электрического тока. Принцип действия имеет пассивный характер, не связанный с излучением.
Микроволновые. Принцип действия тот же, что и у ультрафиолетового датчика, но локация производится высокочастотными электромагнитными волнами. Благодаря этому значительно повышается точность прибора.
Гибридные. Наиболее совершенный вид датчиков движения, совмещающий в себе одновременно несколько типов. Например, инфракрасного и микроволнового. Такое сочетание позволяет наиболее точно анализировать перемещения в секторе обзора.

Область применения датчиков в повседневной жизни:

автоматизация управления наружной осветительной техникой;
обустройство системы охранных сигнализаций, защита от посягательств на имущество, контроль проникновения на частные объекты — дома, квартиры, автомобили;
включение в оборудование для контроля различных систем «умного дома», например, вентиляции воздуха, автоматического включения оборудования и другие;
управление процессами, находящимися вне зоны прямого наблюдения.

Таблица: эксплуатационные характеристики датчиков движения

Разновидность датчиков движения	Достоинства	Недостатки
Ультразвуковой	хорошо адаптирован к климатическим воздействиям; не боится повышенной влажности и запылённости; характеризуется невысокой стоимостью.	плохо реагирует на плавные движения, хорошо откликается лишь на резкие перемещения; имеет ограниченный сектор контролируемой территории; негативно влияет на самочувствие домашних питомцев, которые воспринимают УВ как сигнал тревоги.
Инфракрасный	абсолютно безопасен для человека и животных; удобен в эксплуатации внутри помещений; имеет широкий диапазон настроек угла наблюдения и дальности действия.	зависит от посторонних факторов в открытых условиях, например, яркого солнечного света, погодных изменений; имеет ограниченный диапазон рабочей температуры; не реагирует на объекты, облачённые в теплоизолирующую одежду; часто ложно срабатывает при работе вне помещения.
Микроволновый	прекрасно адаптирован к резким перепадам температур; чётко реагирует на мельчайшие движения; характеризуется компактностью, небольшими габаритами; способен работать в нескольких независимых зонах контроля.	срабатывает при движении объектов, находящихся за границами зоны наблюдения (за тонкими перегородками, окнами и т. п.); может быть опасным для здоровья человека и животных; относительно дорого стоит.
Комбинированный	оснащён микропроцессором, анализирующим поступающие сигналы; наиболее точный из всех видов датчиков.

Комплексное решение — светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения — автоматический прожектор для наружного освещения.

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

Поскольку настенный выключатель питания при этом остается — мы получаем вариант принудительно отключения света, рассмотренного выше.

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

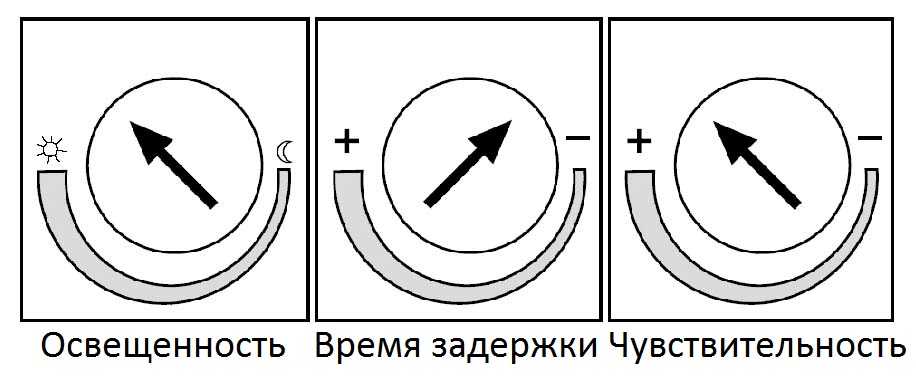

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.
