Алгоритм самостоятельной замены одноклавишного и двухклавишного выключателя в домашних условиях

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

1. Снять клавишу и верхнюю крышку.
2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
4. Отключить напряжение в сети.
5. Промаркировать фазу изоляционной лентой либо другим способом.

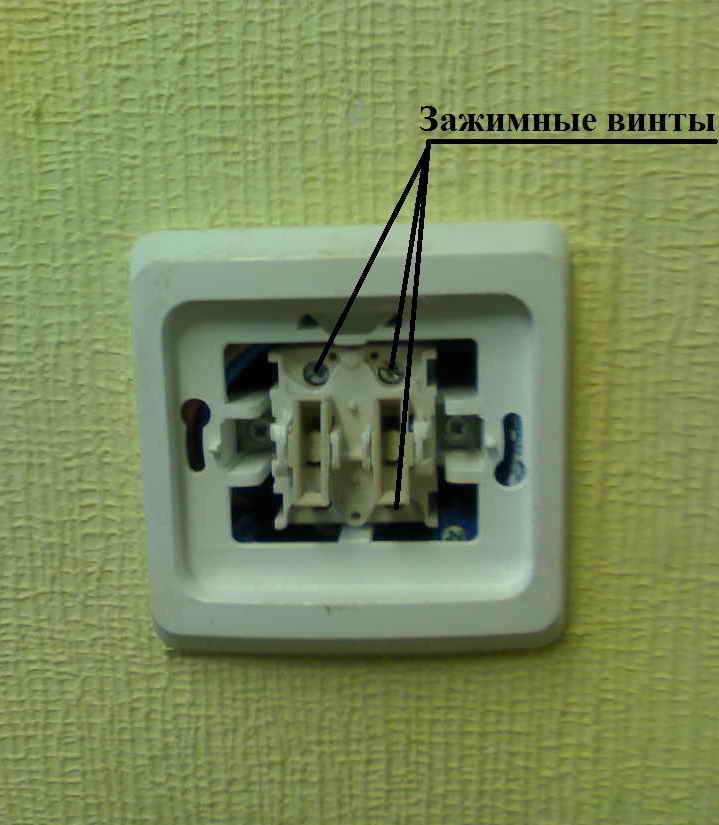

6. Ослабить винты, удерживающие распорные лапки.
7. Извлечь прибор из подрозетника.

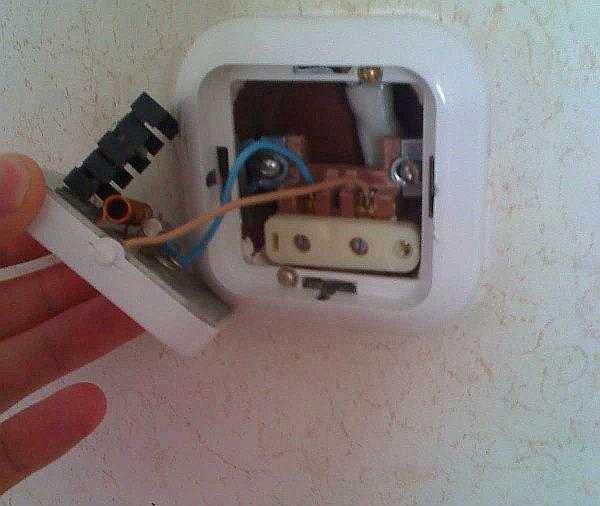

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

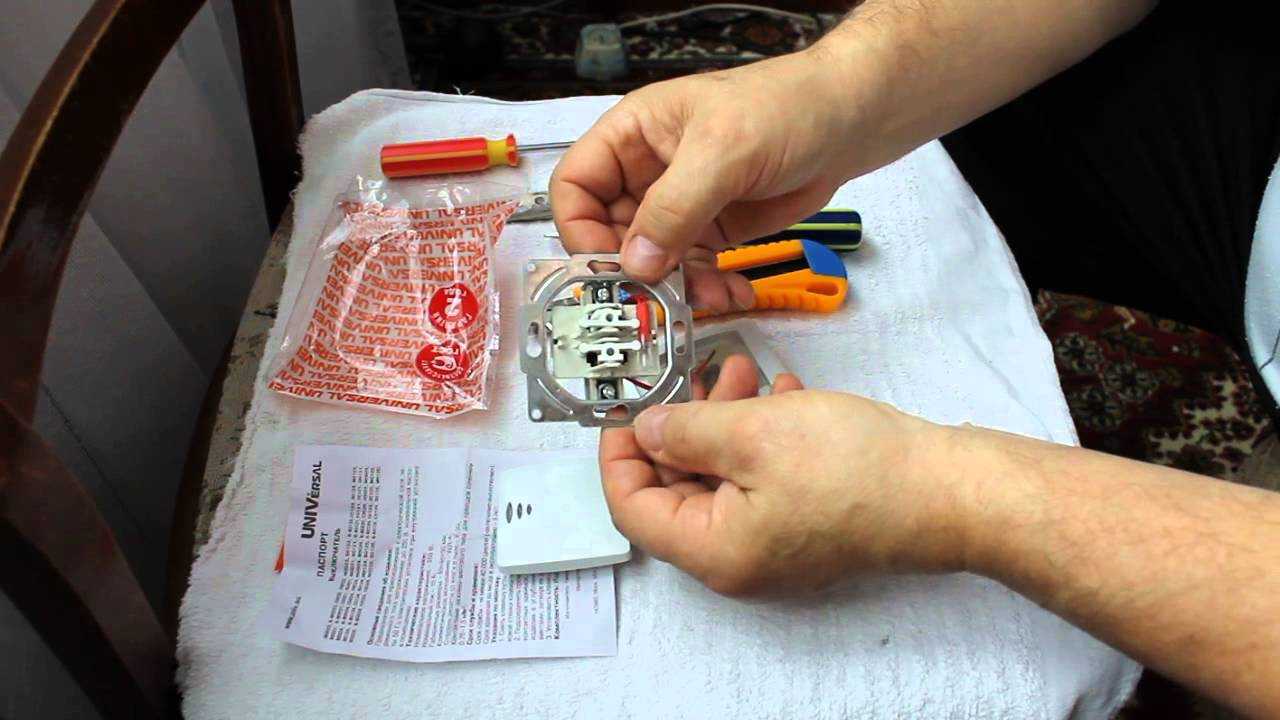

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
3. Установить выключатель в подрозетник строго горизонтально без перекосов.
4. Зафиксировать устройство раздвижными лапками, затянув винты.
5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
6. Если выключатель работает правильно, установить крышку и клавиши.

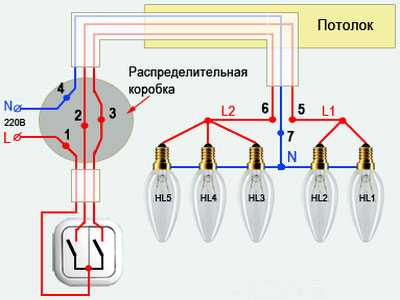

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
3. Разместить выключатель в подрозетнике.
4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
5. Убедиться что устройство работает корректно, подав питание.
6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

• молоток;
• зубило;
• шпатель;
• двухжильный провод длиной 10–15 см;
• немного шпатлевки или гипса;
• изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

1. Определить, в каком направлении проложен кабель в стене.
2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
3. Отрезать кусачками участок поврежденного кабеля.
4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
5. Туго скрутить защищенные провода между собой.
6. Плотно обмотать оголенные участки изоляционной лентой.
7. Утопить соединенный кабель в канал.
8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

Более подробную инструкцию по установке выключателя своими руками вы найдете в отдельной статье.

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

Снял двухкклавишный выключатель. Хочу поставить новый однокнлавишный. Три провода, какой вставить в фазу, а какой в ноль, куда третий?

2 комментария

Здравствуйте! Ноля при подключении выключателя света у вас не будет, выключатель разрывает фазу, ноль идет напрямую на светильник. Что касается замены, все просто. У двухклавишного выключателя света 1 вход (провод, подающий напряжение от сети) и 2 выхода (группы светильников). У одноклавишного выключателя 1 вход и 1 выход. Вам нужно определить, на каком проводе напряжение от сети (индикаторной отверткой), его подключить ко входу одноклавишного выключателя.Один из оставшихся проводов подключаете на выходную клемму, включаете выключатель и на потолке определяете, на каком из проводов есть напряжение (к светильнику подведено). Оставшийся фазный провод можете отключить и заизолировать с обеих сторон. Все работы непосредственно с проводами выполняйте при отключенном напряжении.

Можно также это всё сделать в выключателе. Два провода, которые идут на люстру, посадить на одну выходную клемму. А любой из проводов на люстре (от выключателя) заизолировать.

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Виды

Устройства подразделяют на 2 вида исходя из места крепления:

Накладные

Устанавливаются непосредственно на стену и могут использоваться как в системе скрытой проводки, так и при укладке кабелей открыто.

Внутренние

Предназначены к установке в подрозетник располагаемый в стене. Подключаются только к внутренней проводке.

Последние используются как более эргономичный вариант. Весь корпус выключателя прячется внутри стены, а снаружи видна декоративная рамка и клавиши. Накладные модели более просты в монтаже, поскольку не требуют создания углубления в стене.

Их используют, когда проводить капитальный ремонт с заменой проводки нецелесообразно. В паре могут работать как однотипные, так и разнотипные модели.

Принципы работы и виды выключателей – что нужно знать, чтобы не причинить себе вред

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности. Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки. В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. 1.
   Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. 2.
   Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами. Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами. При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом. Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт. Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. 1.
   Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. 2.
   Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;
• Акустические – срабатывающие на голосовые команды или хлопки;
• С дистанционным управлением.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

• «L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
• «1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Надеюсь вопрос как подключить выключатель света или заменить его больше у вас не встанет.

Материал

выключатель — 1

Инструмент

• указатель напряжения
• плоская и крестовая отвертки
• кусачки
• плоскогубцы

Выполнив замену выключателя своими силами мы сэкономили:

• вызов электрика на дом — 200 рублей
• демонтаж одноклавишного выключателя — 100 рублей
• установка и подключение одноклавишного выключателя внутренней установки — 150 рублей

Итого: 450 рублей

Установка розеток в гипсокартон

Как подключить проходной выключатель на две группы светильников

Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:

• На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
• В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

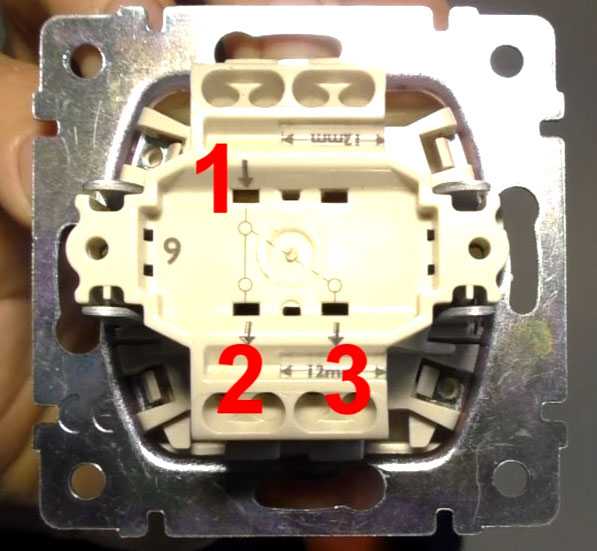

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Виды выключателей

Выключатели отличаются друг от друга по:

• способу крепления к стене;
• количеству клавиш;
• конструктивным особенностям;
• типу разъемов для подключения электрических проводов;
• принципу включения.

Устройства могут быть выпущены в обычном исполнении либо защищенными от проникновения влаги. Последние предназначены для эксплуатации в ванных комнатах или на открытом воздухе.

По способу крепления

По способу крепления вылючатели подразделяются на:

1. Приборы внутреннего типа. Устанавливаются в специальные углубления в стенах, часто совместно с подрозетниками, изготовленными из металла или пластика. Это наиболее распространенный тип устройств, применяемый в квартирах многоэтажных домов.
2. Наружные. Используются в сочетании с открытой проводкой и крепятся непосредственно на стену.

По конструкции

В зависимости от предназначения и конструктивных особенностей выключатели бывают:

• клавишные;
• кнопочные;
• поворотные (ползунковые).

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

По конструкции клемм для крепления концов проводки

В современных выключателях используется два типа клемм для фиксации электрических проводов:

1. Винтовые. Соединения, где зажим осуществляется с помощью винтов, со временем ослабевают, что приводит к росту температуры в точке контакта и прогоранию кабеля. Их надо осматривать хотя бы раз в 2–3 года и подтягивать.
2. Пружинные. Такие клеммы более долговечны и обеспечивают надежный контакт на протяжении всего периода эксплуатации.

По принципу включения

Современные выключатели по принципу включения бывают:

• механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
• электронные сенсорные, приводимые в действие прикосновением руки;
• с дистанционным управлением, оснащенные пультом или датчиком движения.

Фотогалерея

Принцип работы

Принцип работы выключателя состоит в том, что внутри механизма элемента имеется подвижный контакт. При нажатии на клавишу он может принимать одно из двух положений. Первое положение — «включено», второе — «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего лампа начинает светиться.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Как заменить выключатель своими руками

Проблему, как заменить выключатель, рассматривают в трёх случаях:

1. Замена накладного выключателя;
2. Замена встроенного включателя;
3. Замена накладного включателя на встроенный прибор.

Замена накладного выключателя

Проблему, как поменять выключатель с одной кнопкой накладного типа своими руками, решают просто. Нужно произвести следующие действия:

• Выключают моноблок счётчика, питающего соответствующий включатель. Если счётчик напрямую связан с электропроводкой квартиры, то отключают счётчик;
• Отвёрткой извлекают винт и снимают корпус устройства;
• Отвёрткой-тестером проверяют отсутствие напряжения на зажимах проводов (индикатор не светится);
• Освобождают от зажимов провода фазового разрыва;
• Демонтируют платформу выключателя;
• Процесс установки новой арматуры происходит в обратном порядке.

Обратите внимание! Также меняют устройства с двумя или тремя кнопками. Такие конструкции практически не встречаются. Просто устанавливают группу из одинаковых моно включателей

Просто устанавливают группу из одинаковых моно включателей.

Замена встроенного включателя

Как и в предыдущем случае, понадобятся отвёртка-тестер и простая отвёртка:

• отключают ток;
• снимают одну или две клавиши, в зависимости от конструкции устройства;
• отвинчивают с двух сторон винты (не до конца) распорок;
• вытягивают из коробки металлическую арматуру;
• освобождают из зажимов провода;
• процесс установки нового выключателя происходит в обратном порядке.

Дополнительная информация. Если прибор не клавишный, а имеет другую конструкцию, то отвёрткой просто поддевают лицевую панель и производят аналогичные вышеописанным действия.

Замена накладного включателя на встроенный прибор

Такие действия необходимо производить при замене наружной электропроводки на скрытое электроснабжение. Для смены включателей понадобятся следующие инструменты и материалы.

Инструменты:

• отвёртка-тестер;
• отвёртки;
• перфоратор;
• бурильная коронка по бетону для перфоратора;
• шпатель;
• строительный нож;
• кусачки;
• пассатижи.

Инструкция установки встроенного включателя

Комплект встроенного включателя

После демонтажа открытой проводки снимают старый выключатель, прокладывают скрытую электропроводку к месту установки встроенного устройства включения света. Монтаж включателя производят в несколько этапов:

1. В патрон перфоратора вставляют насадку (коронку) для бурения кирпича или бетона. Коронка чуть больше по диаметру и глубине пластиковой коробки;
2. В намеченном месте просверливают перфоратором отверстие;
3. В коробке со стороны протяжки проводов надрезают ножом перемычки просечек;
4. В образовавшийся паз протягивают концы фазового провода;
5. Монтажное отверстие в стене заполняют жидким алебастром;
6. В проём вставляют пластиковую коробку. Коробка своими краями должна находиться вровень с поверхностью стены;
7. Концы проводов зачищают от ПВХ покрытия на длину 5-8 мм;
8. Концы вставляют в зажимы арматуры выключателя и винтами фиксируют их;

Зажимные винты

1. Если зачищенные места проводов выступают за пределы зажимов, их покрывают изоляционной лентой;
2. Арматуру вставляют в коробку;

Установка арматуры в коробку

Отвёрткой осторожно вкручивают винты боковых распорок до полной фиксации;
Закрепляют декоративную накладку;
Клавиши вставляют шипами в отверстия рычагов;
Включают счётчик электроэнергии.

Если выключатель света другого типа, то сборку выполняют, в соответствии с прилагаемой инструкцией. Вне зависимости от типа конструкции, установка встроенного прибора происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке.

При наличии минимального опыта обращения с инструментами для любого хозяина жилья решить вопрос, как поменять выключатели своими руками, не вызовет затруднений. Основное правило должно обязательно соблюдаться – все монтажные работы должны производиться при отключённом токе.
