Классификация электроинструмента по классам

Как расшифровать класс изоляции?

Во время эксплуатации электроприборов неизменно происходит нагрев некоторых частей, что приводит к возможным опасным последствиям, особенно если выбран некачественный инструмент. Класс изоляции характеризует устойчивость к термическим нагрузкам самого изоляционного материала.

В данном случае обозначение имеет вид латинских букв и расшифровывается так:

Y – имеет самый плохой показатель. Обмотка выполнена из хлопка, шелка или волокон целлюлозы. Максимальный нагрев около 90 градусов;
A – те же изоляционные материалы, но они уже обработаны специальным составом, диапазон температур чуть шире, до 105 градусов;
E – обмотка из смолы или плёнки, предел составляет 120 градусов;
B – используется слюда, до 130 градусов;
F – синтетические материалы и асбест, устойчив до 155 градусов;
H – как правило, стекловолокно, выдерживает до 180;
C – наивысший класс, предел температуры на уровне 180 градусов. Материалы: керамика, стекло, кварц, неорганические материалы.

Группа II

Теперь определим, чем же отличаются электрические устройства подобного класса. Это наличие двойного изоляционного покрытия в отношении токопроводящих элементов. А вот металлические составляющие (в частности, кожух) тут не будут подключены к общему контуру заземления.

Как следствие, здесь не будет специального контакта для защитного заземления на вилке устройства. Электрооборудование, электроприборы такового класса допускается применять в помещениях, где влажность воздуха может достигать даже 85 %.

Иногда разделяются на два подкласса — оборудование с металлическими оболочками и полностью изолированное.

Примеров такого оборудования довольно много: фены, троллейбусы, электродрели, пылесосы, уличные фонари.

Классификация по электробезопасности

Эта классификация – по способу защиты от поражения электрическим током – и следующие являются самыми серьезными. В конце статьи они помещены потому, что для знакомства с ними нужно понимание, например, почему у профессиональных инструментов класс безопасности ниже (об этом рассказано в начале статьи).

Классы электроинструмента и ручных электрических машин можно определить по маркировке.

Класс
Рабочая изоляция
Заземление
Предназначение
Меры предосторожности
Есть
Нет
Работа в помещениях без повышенной опасности
Инструмент должен быть вмонтирован в прибор с заземленным корпусом
01
Есть
Заземляющее приспособление без заземляющей жилы
1
Есть
Заземляющее приспособление с жилой, вилка «земля – контакт»
Работа в производственных помещениях и жилых домах
Подключение к розетке, имеющей заземление. Работа в резиновых перчатках
2
Двойная или усиленная
Нет
Работа в производственных помещениях
Нет (за исключением эксплуатации в колодцах и металлических емкостях)
3
Есть
Нет
Любые условия, в том числе в особо опасных помещениях
Нет. Эта же классификация электроинструмента по электробезопасности применима к другим бытовым приборам: более всего среди техники распространен первый класс электробезопасности; третий – универсален

Эта же классификация электроинструмента по электробезопасности применима к другим бытовым приборам: более всего среди техники распространен первый класс электробезопасности; третий – универсален.

Другая классификация

Ведущие бренды профессиональных электроинструментов приводят другую классификацию. Систематизация категорийности основывается на результатах многочисленных испытаний электроинструментов. Их проводят производители электроинструментов с учётом периодичности возникновения одних и тех же поломок, сохранения исправности в разных условиях эксплуатации. Проверяют проф. пригодность ЭИ, исключающую поражение электрическим током работника.

Международная система классификации ЭИ по их назначению состоит из следующих маркировок:

Industrial;
Heavy duty;
Professional;
Hobby

Industrial

Промышленные профессиональные электроинструменты рассчитаны на конвейерный процесс работы. Агрегаты могут быть включёнными в течение 15-18 часов. Проверку исправности электроинструментов такого класса осуществляют редко. Как правило, агрегаты индустриального класса предназначены для эксплуатации в закрытых помещениях. Они должны отвечать повышенным требованиям экологической чистоты.

К работе с профессиональным инструментом «Industrial» допускаются операторы, прошедшие специальную подготовку. Поэтому ЭИ имеет низкий уровень безопасности.

Heavy duty

Электроинструменты «Тяжёлой загрузки» (дословный перевод с английского термина «Heavy duty») по своим характеристикам существенно от предыдущей марки не отличаются. Разница заключается в улучшенных защитных опциях:

усиленная влагозащита;
высокая пыленепроницаемость;
существенная ударопрочность.

Электроинструмент класса Heavy duty

Professional

Такой маркой обозначается самый качественный профессиональный электроинструмент. Им пользуются электрики для прокладки электрических цепей в ограждениях зданий и сооружений, на строительстве различных объектов он просто незаменим. Мощный профессиональный агрегат может функционировать на протяжении 8-9 часов без длительных остановок.

Профессиональная шлифовальная машина

Hobby

Самоназвание класса ЭИ – Хобби говорит о том, что инструментарий имеет любительское предназначение. Это домашние агрегаты, которые рассчитаны на мелкие работы, не требующие длительной беспрерывной эксплуатации. Им требуются частые остановки, чтобы не допускать перегрева двигателя. Они обладают небольшой мощностью и стоят гораздо дешевле профессионального ЭИ.

Ко всему следует добавить, что есть международная практика профессиональный инструмент окрашивать в синий цвет. Корпуса любительских агрегатов бывают зелёными, жёлтыми, красными и других цветов.

Классификация по мощности

Это не о том, как громко стучит перфоратор и слышно ли на другом конце поселка электропилу. Мощность – та самая характеристика, которая определяет способность инструмента работать долго, без остановок и перегрева. Насколько это принципиально, зависит от задач, которые ставятся перед оборудованием и условий его эксплуатации.

Industrial и Heavy Duty – классы переносного электроинструмента, которых не найти на полках магазинов. Это не просто профессиональные агрегаты, которыми пользуются мастера из жилищно-коммунального хозяйства или мастера «на час». Работают без перерыва по 16 часов, имеют сниженные показатели безопасности, так как предназначены для работы профессионалов.
Heavy Duty имеют все те же характеристики и, кроме этого, повышенную пыле- и влагозащиту и способность использовать оснастку и комплектующие от других моделей. Иными словами, «тяжелая артиллерия» среди электрооборудования.
Professional как класс встречается на прилавках специализированных торговых центров. Требования к безопасности у них уже выше, так как известно, что пользуются ими менее квалифицированные операторы. Они могут допускаться для использования в жестких условиях, а также расширять их «специализацию» – для этого в наборе часто идут сменные насадки и другие комплектующие. Целевая аудитория этого класса – мастера, работающие по вызову или на небольшом производстве в одну смену.
Hobby – класс оборудования, которое обычно неделями лежит в ящике и извлекается для мелких бытовых нужд: ремонта или кустарного изготовления предметов. Эксплуатировать разрешается исключительно бережно, не допускается использовать более получаса: следует делать 15-минутный перерыв. Большой плюс – высокий показатель безопасности для непрофессионалов.

В каких помещениях не допускается применять электроинструмент класса 0

К 0 классу относятся любые приборы, работающие на напряжении выше 42 В без заземления. До недавних пор к этому классу относились все бытовые приборы, т.к. они изначально предназначаются для работы в помещениях с низким уровнем опасности. Тем более запрещено применять устройства такого класса в строениях второго и третьего класса без специального корпуса и средств защиты. Любые действия с ними производятся специально обученными людьми в строгом соответствии с техникой безопасности.

Подводя итог, следует сделать акцент на том, что любой электроприбор перед запуском следует проверять на целостность, здраво оценивать ситуацию и окружающую обстановку, всегда проверять состояние розеток и контролировать напряжение в сети. Это предотвратит множество плачевных последствий, которых можно было избежать, проявив бдительность.

Классификация электроинструмента по классам электробезопасности

Электроинструменты выпускается следующих классов:

0 — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию и не имеют элементов для заземления, если эти изделия не отнесены к классу II или III.

0I — электроинструмент, у которого все детали, находящиеся под напряжением, имеют по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.

I — электроинструмент, у которого все детали, находящиеся под напряжением, имеет изоляцию и штепсельная вилка имеет заземляющий контакт. У электроинструмента класса I все находящиеся пол напряжением детали могут быть с основной, а отдельные детали — с двойной или усиленной изоляцией;

II — электроинструмент, у которого все детали, находящиеся под напряжением, имеет двойную или усиленную изоляцию. Этот инструмент не имеет устройств для заземления.

Номинальное напряжение — электроинструмента классов I и II должно быть не более: 220В — для инструмента постоянного тока, 380В — для инструмента переменного тока;

III — электроинструмент на номинальное напряжение не выше 50В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электроинструмент класса III предназначен для питания от безопасного сверхнизкого напряжения.

Примечание. Если безопасное сверхнизкое напряжение получают путем преобразования более высокого напряжения, то это следует осуществлять посредством безопасного изолирующего трансформатора (разделительного трансформатора) или преобразователя с раздельными обмотками.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Студент — человек, постоянно откладывающий неизбежность. 10617 —

91.146.8.87 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)очень нужно

Как принято классифицировать электротехнические инструменты с точки зрения безопасности? Как выглядит международная маркировка?

Для защиты человека от поражений электрическим током существуют специальные нормативы, а электротехнические изделия принято классифицировать следующим образом:

1. «Класс 0». Большинство бытовых приборов изготавливаются по этому классу, так как эти устройства предназначены для функционирования в помещениях, в которых нет повышенной опасности. К этой группе относят изделия, у которых есть рабочая изоляция и у которых не предусмотрено заземление. Их напряжение больше 42 В.

2. «Класс 01». У этих изделий есть заземляющий элемент и рабочая изоляция. При этом провод, который предназначен для подсоединения к источнику электропитания, не снабжен зануляющей жилой. Для заземления не рекомендуется применять различные болты и винты, которые используются для крепления самого изделия и его деталей.

3. «Класс I». Подобные изделия снабжены не только изоляцией и элементом для зануления, но и проводом электропитания, имеющим штепсельную вилку с контактом «земля» и заземляющую жилу.

4. «Класс II». В этом случае нет элементов заземления. Но для безопасности предусмотрена двойная или усиленная электроизоляция тех компонентов инструмента, которые доступны для прикосновений.

5. «Класс III». Такие изделия не подлежат заземлению. Они получают питание от источников, напряжение которых не превышает 42 В.

Существует и иная, международная маркировка, по которой можно также судить о степени защищенности электротехнических изделий от прикосновений к элементам, находящимся под напряжением. Такая классификация обозначается, как IP-XY, где под «х» подразумевают уровень защиты от проникновения извне чужеродных частиц, а под «у» — от попадания влаги. Но вместо самих X и Y указывают цифры:

— «0» — защита полностью отсутствует;

— «1» — предохранение от контакта с частицами, диаметр которых превышает 50 мм, и от случайного проникновения руки;

— «2» — защита от попадания инородных тел, диаметр которых свыше 12 мм, и от контакта с пальцами;

— «3» — изоляция от попадания частиц, диаметр которых превышает 2.5 мм (например, отвертка);

— «4» — предохранение от попадания инородных тел, диаметр которых больше 1 мм (например, проволоки);

— «5» и «6» — полная защита от проникновения пыли и инородных тел.

Любой электрический инструмент, который работает от тока, представляет риск для человека в процессе эксплуатации. Чтобы свести его к минимуму, была разработана классификация по ГОСТу. Она помогает мастерам точно определить, какой инструмент требуется для тех или иных работ. Благодаря этому обеспечивается дополнительная безопасность.

Группа 0I

Следующим выделяется данный класс ручного электроинструмента по электробезопасности. Токоведущие части такового оборудования заизолированы, но вот на металлических составляющих конструкции изоляция уже отсутствует. Защиту здесь реализуют путем механического или электрического контакта с шиной РЕ. Это обеспечивает собой выравнивание потенциалов. А также не допускает образования электрозарядов на металлических элементах при повреждении изоляции.

Тут контакт с контуром заземления будет отображаться специальным графическим символом. Согласно существующим стандартам, заземляющие провода имеют желто-зеленый оттенок.

Примером служат как стационарные, так и перемещающиеся по рельсам устройства, но не дальше длины проводов заземления. То есть, подъемные краны, электровозы, трансформаторные подстанции и проч. Такие установки всегда будут эксплуатироваться только с заземлением.

Классы ручного электроинструмента

Такие приборы отличаются наличием кабеля питания. Такой кабель защищен от перегиба жил и изолирован от контакта с прибором. В данной категории выделяют три разновидности защиты от удара током устройствами для ручного применения.

Кабель у первого класса безопасности имеет нулевую жилу, соединяющую вилку с корпусом предмета. Такое оборудование не разрешено для домашнего применения и подразумевает осторожные действия с соблюдением техники безопасности. Обязательны резиновые перчатки или обувь, можно коврик;
Второй класс уже подходит для мест с повышенным уровнем опасности, но всё ещё предполагает использование перчаток;
Электрооборудование третьего класса не обязывает пользователя применять специальные средства и пригодно для домашнего пользования, к таким приборам можно отнести обычный бытовой паяльник.

Hobby

Многим необходим именно бытовой электроинструмент. Hobby может быть любительским, садовым, гаражным. А применяется он не часто (от периода к периоду). Из этого понятно, что долго работать без остановки он не сможет. При сборке не используют двигатели большой мощности, так как на выходе не требуется высокий показатель КПД. Но устройства могут работать в течение дня до пяти часов. Однако в процессе делаются незначительные перерывы, чтобы агрегат не вышел из строя.

Есть и существенные недостатки

Так, большое внимание эргономике не уделяется, а именно защите пользователя. Но такие виды инструментов используют многие, так как не требуется дополнительного умения и опыта

Весь арсенал агрегатов не должен подвергаться жестким условиям эксплуатации, ведь чаще всего с ним работает один человек. А вот уровень ремонтопригодности невысокий. Технического обслуживания не требуется (разве что личный осмотр перед началом работ).

Это основные виды электроинструментов, на которые подразделяется весь имеющийся в продаже состав. Из этого списка каждый понимает, что именно ему необходимо приобретать. Хотя есть еще одна группа, о которой стоит знать.

Критерии классификации инструмента

Оценка класса агрегата происходит путём сравнения требований к данному электроинструменту с его реальными возможностями. Для этого существует ряд критериев, согласно которым классифицируют профессиональный электроинструмент. Разделяют агрегаты по следующим параметрам:

мощность;
назначение;
способ эксплуатации;
электробезопасность;
устойчивость к нагреву;
степень защищённости от проникновения внутрь чужеродных приборов.

Классификация по мощности

Какой из агрегатов относится к профессиональному классу, можно судить по его мощности. Проверить это легко, прочитав данную характеристику на корпусе инструмента.

Таблица классификации электроинструментов в зависимости от их мощности

Тип инструмента	Мощность, кВт
	Любительский	Профессиональный
Дрель	0,4-0,6	от 0,8
Дисковая пила	0,8	1-1,6
Шлифмашина	0.6	2,2
Электролобзик	0,4	0,7
Перфоратор	0,6	1,4
Цепная пила	1,3	1,8

Классификация по назначению

Профессиональные агрегаты различают по виду работ, для выполнения которых они предназначены:

Для сверления, бурения и пробивки отверстий в различных материалах используют дрели, перфораторы, отбойные молотки и универсальные комбинированные устройства. Комбинированные агрегаты за счёт переключения режимов могут выполнять все выше перечисленные виды работ.
Шлифовка, полировка выполняются специальными инструментами, которые оснащены шлифовальными кругами или виброплощадками.
Распиловка древесины и других материалов производится электро,- и бензопилами, дисковыми ручными пилами, угловыми машинками (болгарками) и электролобзиками.
Вспомогательная группа ручного инструмента включает в себя кримперы, фены, краскопульты, пилы, пассатижи, молотки, напильники, строительные пылесосы и многое другое.

Электролобзик

Классификация по способу эксплуатации

Электроинструменты (ЭИ) по виду энергообеспечения делятся на аккумуляторные и сетевые агрегаты:

Переносные шуруповёрты приводятся в действие встроенными аккумуляторами. Они могут обеспечивать работу инструмента в течение 1 часа. Профессиональные инструменты функционируют как шуруповёрты, также их используют в качестве дрели. Агрегаты комплектуются двумя аккумуляторными батареями.

Важно! Пока один аккумулятор питает шуруповёрт, вторая батарея находится в зарядном устройстве. Это обеспечивает бесперебойную работу в течение рабочей смены

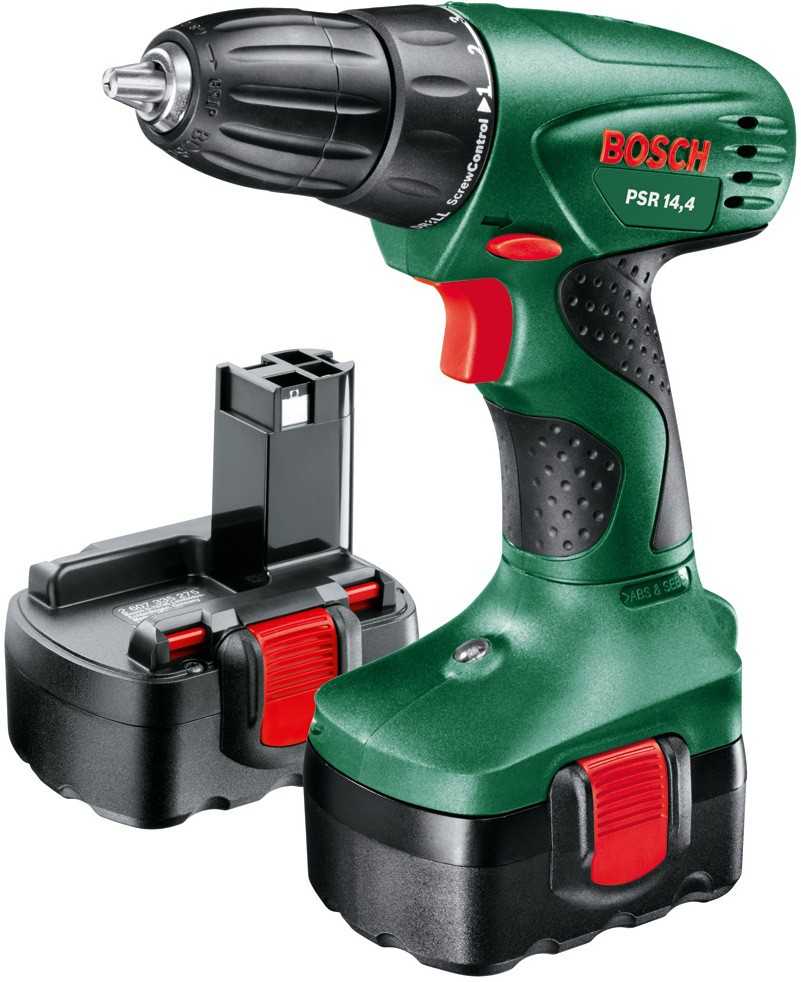

Аккумуляторный шуруповёрт

Сетевые ЭИ за счёт стационарного источника тока обладают гораздо большей мощностью. Инструменты не имеют ограничений во времени эксплуатации. Это не значит, что агрегату не нужно давать кратковременный «отдых», чтобы не допустить перегрева двигателя.

Классификация по электробезопасности

Чтобы определять классы электроинструмента по электробезопасности, введена специальная маркировка в виде цифр.

Классность прибора в зависимости от наличия и вида заземления

Класс	Наличие и вид изоляции	Заземление	Назначение	Безопасность
Есть	Отсутствует	Используется в безопасных гражданских и производственных помещениях	Корпус инструмента заземлён
01	« — «	Заземление без специальной жилы в проводе
1	« — «	Заземление через третью жилу в кабеле питания	Заземление через розетку
2	Двухслойная, усиленная	Отсутствует	Производственные помещения	Отсутствует
3	« — «	« — «	В любых опасных условиях	« — «

Большинство профессиональных моделей – это электроинструменты 1 класса. Цифра три в классификации электроинструмента по электробезопасности обычно относится к бытовой технике.

Классификация по устойчивости к нагреву

Чем выше класс устойчивости к перегреву двигателя, тем реже приходится делать перерывы в работе. Низкая категория ЭИ вынуждает делать остановки на 20 минут каждые 15 минут эксплуатации агрегата. Класс ЭИ обозначают в маркировке латинскими буквами. Самая низкая категория (900) соответствует литере «Y», самая высокая термостойкая обмотка двигателя отмечена буквой «С» (1800С).

Обратите внимание! Термоустойчивость обмоток зависит от материала защиты двигателя. Для этого используют целлюлозу, шёлк, смолы, органические плёнки, слюду

Также применяют стекловолокно, эластомеры, керамику и кварц.

Как расшифровать класс изоляции

Маркировка на инструментах обозначается латинскими буквами. Они означают следующее:

Y — это самый низкий показатель, который говорит о том, что у прибора хлопковая обмотка. Максимальный нагрев должен быть не более 90 °С;
А — обозначает инструмент, при котором для обмотки деталей используются те же материалы, но обработанные;
Е — используемый материал пленка или смола с максимальным нагревом до 120 °С;
В — обмотка слюда;
F — материал синтетика.

Максимальный класс с пределом нагревания до 180 °С.

Таким образом, во время работы электрического инструмента происходит его нагрев. Если этот процесс не контролируется, могут наступить неприятные последствия. Классификация помогает грамотно спланировать работу, сохранив как здоровье рабочего, так и целостность инструмента.

Professional

Это самый популярный вид профессионального инструмента. В работе они используются активно. С их помощью создаются самые прочные узлы и детали. Вся конструкция отличается высокой надежностью в процессе эксплуатации. Помимо этого, данным устройствам присущи следующие свойства:

точность сборки;
высокий уровень работы и долгий период эксплуатации;
простота технического обслуживания;
приспособленность к серьезным нагрузкам и неблагоприятным условиям.

Устройства могут без остановки функционировать до 9 часов. Этого хватает на одну вахту для работников. По экологическим показателям данный инструмент уступает двум первым, но незначительно. А вот эргономика ниже, так как период работы не более 9 часов. Хотя есть и большой плюс — это повышение уровня безопасности в период выполнения работ. Значит, с ними могут вести работы не только мастера. При выходе из строя найти деталь на замену будет проще, чем к электроинструментам первых двух видов.

Industrial

Это название инструментов, которые работают длительный срок без поломки. Чаще всего их относят к конвейерному процессу, поэтому они не выключаются на протяжении 15-18 часов. Такие агрегаты отличаются длительным сроком эксплуатации и надежностью. Помимо этого, ремонт часто не требуется. Есть одна особенность. Электроинструменты этого вида обычно работают в закрытых пространствах, а, значит, должны быть полностью экологически безопасными.

Эргономичность – это еще одно требование к таким установкам. Назвать приборы Industrial многофункциональным не получится, потому что у них ограниченные возможности. К ним допускаются люди со специальным образованием, поэтому уровень безопасности невысокий. Перед началом работ стоит создать определенные условия для эксплуатации:

нужный уровень напряжения в сети и максимальную надежность проводки;
показатель влажности в помещении;
температура, при которой устройство не будет выходить из строя;
уровень запыленности.

Только так инструменты смогут полноценно работать и выполнять поставленные задачи. При несоблюдении условий, устройства могут быстро выходить из строя, хотя им это и несвойственно.

Классификация по электробезопасности

Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.

К помещениям с низкой опасностью относят места, где постоянно поддерживается средняя температура не выше 30 градусов, возможно применение климатических систем.

Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.

Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.

К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.

Разновидности и способы защиты

С точки зрения безопасности эксплуатации все электроприборы и инструменты подразделяются на следующие классы:

0 (номинальное напряжение свыше 42 В, без заземления, есть только рабочая изоляция);
01 (имеют рабочую изоляцию и приспособление для заземления, но отсутствует заземляющая жила в проводе к источнику питания);
I (есть рабочая изоляция, оборудованы элементом для заземления, проводом с заземляющей жилой и вилкой с контактом «земля»);
II (нет элементов заземления, но имеется усиленная либо двойная изоляция деталей электроинструмента, доступных для прикосновения);
III (получают питание от источника с напряжением до 42 В, заземлению не подлежат).

Международная маркировка IP-xx обозначает класс защиты от проникновения чужеродных веществ извне. Она может применяться не только для самого электроинструмента, но и для вспомогательных изделий: вилок, щитков, розеток, выключателей. Числовая кодировка в ней идет непосредственно за аббревиатурой IP. Первая цифра указывает, насколько хорошо защищено изделие:

0 — защита инструмента от механического воздействия отсутствует;
1 — предохраняет от контакта с рукой или частицами свыше 50 мм в диаметре;
2 — от контакта с пальцами руки или частицами, превышающими 12,5 мм;
3 — от попадания инородных тел с диаметром не меньше 2,5 мм;
4 — изолирует от частиц размером свыше 1 мм;
5 — полная защита от контакта с инородными телами;
6 — полностью защищает от контакта и проникновения пыли.

Вторая цифра в маркировке указывает на уровень изоляции электроинструмента от проникновения влаги. Чем выше данный показатель, тем она надежнее:

1 — предохраняет только от вертикально падающих капель воды;
2 — закрывает от попадания влаги под углом 15 0 ;
3 — защита от капель с углом падения до 45 0 ;
4 — полная защита при льющейся со всех сторон воде;
5 — безопасность изделия, когда вода льется со всех сторон и под давлением;
6 — защита при непродолжительном затоплении.

Как выбрать цепь для бензопилы- подробнее>>>
