Как сделать USB вентилятор из кулера, моторчика и диска

Установка кулера

Как правило, СО представляет собой единую конструкцию. Действительно, по отдельности каждый её элемент абсолютно бесполезен: радиатор не сможет обеспечить достаточную скорость теплообмена, а вентилятор, разработанный под конкретную систему охлаждения трудно применить где-то ещё.

Установка СО на ЦП осуществляется при помощи специальных клипс, предназначенных для того или иного типа сокета.

После того, как установлены ЦП и соответствующая ему СО, последнюю необходимо подключить к питанию. Обычно, разъём питания системы охлаждения располагается на материнской плате, но здесь есть определённый неприятный момент.

Дело в том, что таких разъёмов на МП может быть несколько. Они абсолютно идентичны (состоят из четырёх контактов и имеют ключ для корректности подключения), однако, нас интересует только тот, который предназначается для процессора.

Как же определить, к какому из разъёмов питания необходимо осуществить подключение вентилятора процессора? Всё очень просто: он всегда подписан на подложке МП. Он может называться так: СPU-fan, CPU-cool и т.д. Основное здесь – наличие аббревиатуры CPU (центральный процессор).

Как определить питающие контакты USB провода

Любой разъем USB состоит из 4 контактов. Средние нас не интересуют, это информационные провода. Питание 5 вольт находится на крайних контактах. Распайка на иллюстрации:

Если вы перепутаете полярность — ничего страшного не произойдет. Просто моторчик будет крутиться не в ту сторону. Как определить напряжение питание двигателя? Искать маркировку незачем. Если в игрушке (где он был установлен) питание от трех батареек (по 1.5 вольта) — значит мотор на 5 вольт. Если от двух батареек — для USB питания он не подойдет.

Как сделать вентилятор из пластиковой бутылки

Излюбленное сырье «Очумелых ручек» – пластиковые бутылки – практически идеальны для создания собственного вентилятора. Для пропеллера хорошо подойдет верхняя часть стандартной круглой бутылки. Нужно отрезать часть с пробкой чуть выше наклеенной этикетки.

Часть бутылки с пробкой будет лопастями. Для этого пластик до пробки нужно разрезать так, чтобы получились несколько разных лепестков. Через один лепестки отрезаются у основания. Оставшиеся – будущие лопасти пропеллера.


Лопасти для вентилятора из пластиковой бутылки

  • Чтобы придать лопастям форму и немного скрутить, можно использовать свечку или зажигалку. Главное не переусердствовать, потому что пластик мягкий и может загореться. Задача немного его разогреть, а не поджечь.
  • Пробка будет основанием пропеллера. В ней делается отверстие по размерам оси моторчика. Чтобы соединение крепко держалось можно посадить его на клей.
  • Теперь время подумать об основании. Для него также подойдет оставшаяся часть пластиковой бутылки. В ней прорезается отверстие, чтобы жестко поместить пробку с лопастями под прямым углом. Нужно не забыть утяжелить основание – гайками, болтами или любыми другими металлическими предметами.
  • На основании делается отверстие для кнопки и цепь собирается. Там же достаточно места для блока питания.

Поле для фантазии при работе с пластиковой бутылкой обширно. Можно использовать сразу несколько бутылок. Одна станет пропеллером (точнее, ее часть), а вторая – добротным основанием. Но тогда нужны будут дополнительные материалы. Например, обычные трубочки для питья.


Простой и легкий вентилятор из бутылок

Автохолодильник из кулера своими руками

Материалы:- кулер для воды, который вышел из строя- элемент Пельтье- теплопроводная паста КПТ-8- радиатор- вентилятор- компьютерный блок питания- монтажная пена- металлические крепления с болтами- фольга- переключатель и дополнительные провода.- терморегулятор работы вентилятора

Описание изготовления автомобильного холодильника своими руками.

Шаг первый: выбор корпуса холодильника.

В качестве основной части корпуса будущего холодильника, автор решил взять имеющийся у него корпус от не работающего кулера, а точнее его нижнюю часть.

Вот фотография кулера целиком:

Выбрав корпус для будущего холодильника, автор приступил к его модернизации под свои нужды. Для начала кулер был разобран. Была снята верхняя часть пластиковой оболочки. Так как стандартные крепления двери находились именно там, что ему пришлось делать свои собственные крепления. Для этого было использовано несколько болтов и пара металлических пластин. В итоге получились вот такие своеобразные петли, на которых удерживается дверца камеры холодильника.

В качестве охлаждающего устройства для камеры холодильника, автор решил использовать элемент Пельтье. В общем-то практически все современные модели холодильников, для использования в автомобиле, работают именно на таком принципе.

Очень важно максимально плотно прикрепить элемент Пельтье к радиатору охлаждения. Для более лучшей передачи тепла, выделяемого обратной стороной элемента Пельтье, на радиатор может помочь использование теплопроводящей пасты, он использовал пасту КПТ-8

причем прикрепил и верхнюю и нижнюю части, для более бережной работы элемента.

Шаг пятый: подключение питания для холодильника.

При работе блок питания может довольно сильно нагреваться, поэтому автор посчитал, что целесообразнее вывести блок питания наружу из камеры будущего холодильника, для сохранения холода в камере.

Шаг шестой: работа над теплоизоляцией.

Для того, чтобы минимизировать передачу тепла с корпуса прибора внутрь его холодильной камеры, решил залить заднюю стенку холодильника при помощи монтажной пены.

Шаг седьмой: установка вентилятора и создание терморегулятора его работы.На радиатор к которому прикреплен элемент Пельтье установил сверху вентилятор. Таким образом будет осуществляться активное охлаждение радиатора и самого элемента соответственно. А для того, чтобы регулировать скорость работы вентилятора, автор нашел схему терморегулятора, который в зависимости от температуры радиатора может уменьшат или увеличивать свои обороты вращения.

Так же вы можете посмотреть видео, которое снял, там вы можете узнать еще несколько дополнительных нюансов, а так же фрагменты работы над холодильником во время его сборки.

Видео-ролик автора о создании данного холодильника:

Аспекты конструирования вентилятора

Прежде чем приступить к конструированию, необходимо представить себе устройство изделия охлаждающего типа. По месту расположения они могут быть напольными, потолочными и настольными.

Как заводские, так и самодельные вентиляторы состоят из таких деталей:

  • Пропеллер. Чем больше его диаметр, тем больший объем воздуха будет подаваться на объект.
  • Электрический мотор. Может использоваться изделие, работающее от бытовой сети, адаптера, батареек или аккумуляторов. Производительность готового приспособления прямо пропорциональна мощности мотора.
  • Подставка. Здесь нужно проявить фантазию и изобретательность. Подставка должна отвечать таким критериям, как безопасность, устойчивость и презентабельность.
  • Провод. Для маленького моторчика подойдет любой кабель, оставшийся от сломавшихся часов, ламп и прочей мелкой бытовой техники. На проводе целесообразно установить выключатель, чтобы управлять прибором не вставая с места. Если планируется подключение USB, подойдет удлинитель, шнур от старой мыши или клавиатуры.

Исходным этапом для начала проектирования и конструирования является поиск мотора. Если в доме есть ненужные инструменты, игрушки и кухонные приборы, ими можно пожертвовать. В ход могут пойти двигатели от дрели, шуруповерта, отвертки, миксера, детской машины, триммера, электробритвы. Иногда в квартире можно найти сломанные кулеры от системных блоков или подставок под ноутбуки. Учитывая насыщенность современного жилья техникой, найти мотор не составит труда.

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

  • Защитный корпус из пластика или металла.
  • Электрический мотор.
  • Крыльчатка с лопастями.
  • Нагревательный элемент.
  • Защитная решетка.
  • Элементы регулировки и управления.

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Фото вентиляторов своими руками

Также рекомендуем просмотреть:

  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Вентилятор из двух пластиковых бутылок

Данная конструкция более сложная, требует более серьезного подхода при изготовлении. Результат — отличный способ сделать своего рода настольный или напольный вентилятор своими руками.

Для изготовления нам понадобятся:

  • две разные по размеру бутыли — 0,5 и 1,5 литра;
  • небольшой двигатель типа 12 V DC;
  • 7 толстых трубочек для напитков;
  • блок питания и разъем к нему;
  • CD диск;
  • термоклей и суперклей;
  • выключатель;
  • пластиковые стяжки.

Вспомогательные принадлежности:

  • маркер;
  • ножницы или нож;
  • изолирующая лента;
  • паяльник;
  • кусачки.

Из бутыли меньшей объемом нарезаем лопасти, как было указано выше. Делаем отверстие в центре пробки горячим шилом или гвоздем. Одеваем крышку на двигатель и фиксируем все термоклеем.

Сооружаем подставку. Прочно склеиваем суперклеем между собой трубочки для напитков — это наша будущая стойка. Из второй бутыли вырезаем верхнюю часть и вставляем до середины ее длины склеенные трубочки, не забывая зафиксировать соединение суперклеем.

Устанавливаем двигатель с лопастями на стойку из трубочек, дополнительно опять промазывая все термоклеем. Провода прячем в трубочки, так они оказываются внутри стойки. Скрепляем конструкцию двигателя и стойки пластиковыми стяжками, приклеивая их вдоль трубочек термоклеем и обрезая оставшиеся лишние края.

Для утяжеления и устойчивости основания сооружаем донце из диска. Для этого просто склеиваем термоклеем диск с краями пластиковой бутыли.

Подсоединяем к разъему блок питания, и вот — вентилятор готов к работе!

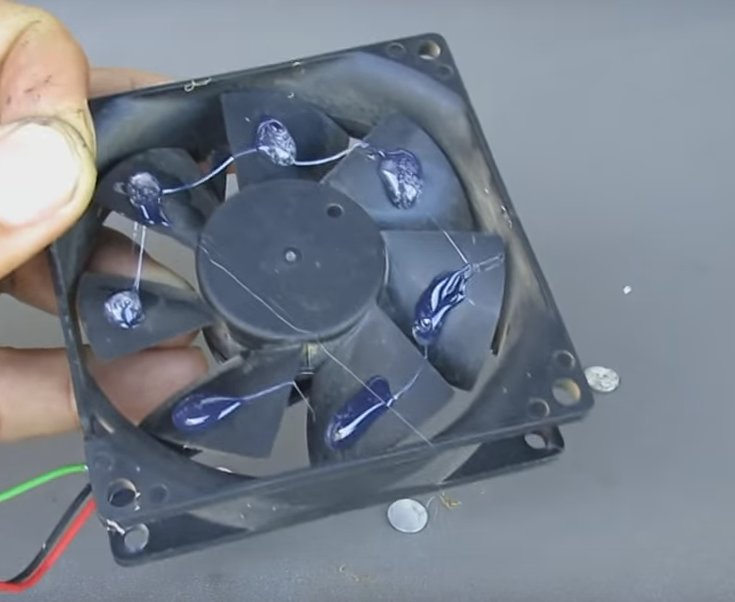

Второй вариант переделки кулера в ветряк

Ну что же, переходим к плану “Б”. Возьмем обычный щеточный моторчик от принтера. Он легко превращается в генератор без всяких переделок. А благодаря механическому коллектору при вращении сразу выдает постоянный ток. И никаких выпрямителей не нужно

Сила страгивания у него минимальная, что немаловажно для маленькой крыльчатки. Однако, надо заметить, для эффективной работы ему требуются высокие обороты, а значит и скорость ветра

Посмотрим что удастся из него выжить, проведя серию испытаний. Можно сделать вывод, что на ветре со скоростью до пяти метров в секунду ловить вообще нечего, а вот в диапазоне от пяти до десяти метров в секунду вполне можно запитать крупный светодиодный фонарь и на практике применить для дежурного освещения небольших помещений, коридоров, уличных дорожек или в качестве маячка. Можно отказаться от батарей в небольшом радиоприемнике, а если в цепь добавить накопитель в виде ионистора, то решится проблема с порывами ветра и конструкция станет более практичной. Если вы проживаете в высотном доме, то идеально разместить такой ветрогенератор на балконе и найти ему свое применение. А вот о зарядке мобильных телефонов таким ветрячком, придется забыть. Просто не хватит мощности. Набрать вольтаж не проблема, на что сработает схема телефона и как бы покажет процесс зарядки, но ток при этом будет не более 50 мА при ветре около десяти метров в секунду. А это мизерная мощность. Для нормальной зарядки нужно раз в десять больше. Увы, такое возможно только при ураганном ветре. Кстати, большой плюс маленького ветрячка в том, что он не боится сильных порывов ветра и ему соответственно не нужна защита, а дешевизна и простота конструкции способны разбудить фантазию гораздо большего числа самодельщиков, которые способны своими руками творить чудеса. Детально процесс изготовления ветряка из кулера от компа показан на видео.

Если дома нет кондиционера и даже бытового вентилятора, а летний зной не дает нормально жить, можно включить свою смекалку и использовать старые запчасти от компьютера. Любой умелец может собрать вентилятор из кулера, благо, материалы для постройки всегда под рукой, и в каждом доме или офисе можно выудить из компьютерного хлама что-то полезное.

Что понадобится

1.

О сновное что нам понадобится это собственно сам вентилятор. Подойдет любой вентилятор для системного блока или процессора, главное что бы он имел устойчивую конструкцию и его можно было на что-нибудь поставить. Как пример взял 12 см. вентилятор, без датчика, для системного блока.

Е сли есть выбор, то лучше всего брать вентиляторы с как можно большей скоростью вращения, так как питание таких вентиляторов подразумевает 12 V, а у USB порта питание только 5 V и соответственно скорость вращения будет медленней. Скорость вращения измеряется в оборотах в минуту (RPM) и обычно ее можно узнать на упаковке от вентилятора или у продавца, иногда она указана на самом вентиляторе. В моем случае вентилятор со скоростью вращения 1200 RPM, при подключении к USB это будет где-то 500-550 RPM, что крайне мало и достаточно только для создания небольшого сквозняка:). Желательно брать вентиляторы с 2500 — 5000 RPM (некоторые могут работать до 8000 RPM).

2.

Д алее потребуется конечно же USB шнур

Подойдет любой шнур со стандартным USB штекером с одной стороны и неважно с каким разъемом с другой, его все равно будем отрезать

Э то может быть шнур от старого принтера, мобильного телефона, мышки или клавиатуры, в общем от чего угодно. Длина шнура не должна превышать 2м.

3.

Н ам понадобится любая изоляционная лента.

Н у или в самом крайнем случае, великий и незаменимый — скотч, но его крайне не рекомендую.

4.

Т акже необходимы бокорезы.

Н у или если таковых нет, то что-либо чем можно отрезать провод и зачистить его от изоляции. Можно воспользоваться например ножницами для обрезки провода, а изоляцию снимать любым ножом.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

  • Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
  • Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
  • Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
  • Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
  • Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
  • Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
  • Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались. Рис. 9: Приклейте крыльчатку на вал

Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора

Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество

Так как важно добиться максимальной прочности. Рис

11: закрепите вентилятор на ножке

Как сделать USB-вентилятор

А вот самый удобный и простой вентилятор – это именно старый кулер, которому тоже можно найти применение. Например, поставить его на столе, и он будет охлаждать, только уже не процессор или видеокарту, а человека.

Плюсы такой конструкции очевидны: кулер очень надежен, ведь это его работа – постоянно крутить крыльчатку и что-то охлаждать. Да и достать кулеры легко. Достаточно либо найти старый компьютер, либо заказать новый вентилятор или купить его в магазине.

Устройство кулера простое. Это уже готовый вентилятор в пластиковом корпусе. От него отходят два провода (обычно красного и черного цветов).


Обычный кулер компьютера

Сделать USB-вентилятор – дело нескольких минут:

  1. Провода на кулере зачищаются на 1-2 сантиметра.
  2. Берется обычный USB-провод, на конце которого тоже нужно избавиться от изоляции. В стандарте USB-шнур имеет внутри четыре проводка. Из них следует выбрать черный и красный. Остальные отрезать, чтобы не мешались, а нужные зачистить.
  3. Красный провод шнура соединить с красным на кулере. Черный – с черным. Тщательно заизолировать участки без обмотки. Готово.
  4. Остается только подумать над удерживающим устройством. Тут может пригодиться уже знакомая проволока, которая принимает любую форму. Для корпуса вентилятора вполне сойдет даже картонная коробка, а если потратить чуть больше сил и времени, то можно соорудить даже настоящий дизайнерский объект.


Дизайнерский подход к оформлению вентилятора

Очень удобно, когда вентилятор включается при запуске компьютера. К тому же, современные блоки имеют сразу несколько выходов на USB. Получается, что такое устройство мешаться не будет.

Другой момент – иногда хочется включать вентилятор независимо от работы компьютера (тем более, устройство с кулером получается достаточно мощным, хорошим и полезным). Тогда можно использовать переходники. Например, на телефоны сегодня делают зарядки, которые легко превращаются в USB-шнур, когда отсоединяется разъем с вилкой. Подобное оборудование можно использовать и для вентилятора, сделав его универсальным: работающим от сети и от USB-порта любого компьютера. Еще один плюс такой конструкции – самая простая электроцепь. Вентилятор на основе кулера может обойтись даже без лишних кнопок: только провод и вилка.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится и крыльчатка (лопасти) тоже.

Чтобы сделать крыльчатку рекомендуем использовать обыкновенный CD-диск. Расчерчиваете его на 8 равных частей и аккуратно прорезаете к центру. Далее разогреваете диск (можно зажигалкой), и когда пластик станет эластичнее, выгибаете лопасти (как показано на фото).

Если крыльчатку не выгнуть, во время вращения диска воздушный поток создаваться не будет. Тут нужно чувствовать меру, чтобы и не переусердствовать тоже.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска рекомендуем вставить пластиковую пробку, в которой необходимо сделать отверстие под ствол мотора. Аккуратно фиксируем сердцевину и переходим к созданию опоры USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура, тщательно изолируем скрутку и переходим к испытательным работам.

Наглядные видео инструкции:

Идея с диском Идея с компакт-диском №2

Третий вариант usb вентилятора из диска

Идея с кулером Идея с диском Идея с компакт-диском №2 Третий вариант usb вентилятора из диска

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

  • горелку с клапаном;
  • жестяной лист;
  • ножницы по металлу;
  • дрель с тонким сверлом;
  • заклепки;
  • клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Изготовление.

О трезаем не нужный нам разъем на USB шнуре.

2.

А ккуратно снимаем приблизительно 3 см. внешней изоляции со шнура так, что бы не повредить провода находящиеся внутри. Обычно достаточно острым ножом, слегка надавливая, провести вокруг провода и потом потянуть надрезанную часть.

П од изоляцией обычно находятся просто 4 провода

В моем случае провод экранирован и кроме 4-х проводов там еще фольга и собственно сам экран, но это не важно

О трезаем все лишнее, оставляя только красный и черный провод

А ккуратно зачищаем оставшиеся провода приблизительно на 1 — 1.5 см.

5.

О трезаем разъем от вентилятора.

В моем случае вентилятор без датчика, поэтому тут только 2 провода, но если вентилятор с датчиком оборотов, то там может быть 3 провода (добавляется еще желтый) или 4 провода если вентилятор с управлением, как правило это процессорные вентиляторы

Неважно сколько проводов у вас, но если их больше 2-х, то также как и с USB шнуром, оставляем только красный и черный (если красного нет, то желтый и черный. ), остальные откусываем по паре сантиметров

), остальные откусываем по паре сантиметров.

А ккуратно зачищаем провода от вентилятора также как и на USB шнуре, на 1 — 1.5 см.

С кручиваем черные и красные провода вместе. НЕ ПЕРЕПУТАЙТЕ! ЧЕРНЫЕ ОТДЕЛЬНО! КРАСНЫЕ ОТДЕЛЬНО!

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Как сделать USB вентилятор из подручных средств

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.

Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.

Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.

Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.

Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.

Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.

После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.

Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея №2 – Используем моторчик

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.

Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.

Минивытяжка из кулера компьютера

Данная минивытяжка может использоваться при паяльных работах, при выжигании по дереву, как вытяжка возле пепельницы и т. д.Для ее изготовления нам понадобиться кулер вентилятора (подойдет любого размера; в данном случае рассмотрим на примере мини кулера размером 60х60 мм), подходящая по размеру кулера электрическая распределительная коробка (желательно квадратная, т. к. более устойчивая к опрокидованию), блок питания с максимальным выходным напряжением 12 вольт (блок питания телефона чаще всего выдает 5 вольт, от денди или портативных DVD плееров 9-12 вольт; напряжение указано на самом блоке питания). В данном случае я использовал на 9 вольт от сломанного портативного DVD, с ним кулер не будет работать на полную мощность, т. к. рассчитан на 12 вольт, но и этой производительности вполне достаточно. Если вы хотите подсоединить к одному блоку питания сразу несколько кулеров, то не забывайте о максимальной нагрузке на которую он рассчитан (не больше суммарной нагрузки всех кулеров, иначе сгорит).

Для начала проделаем отверстие с помощью коронки по дереву в распред. коробке. Коронку взял размером чуть меньше самого вентилятора.

После этого зачищаем концы проводов блока питания и кулера (желтый заземление, он не нужен) и соединяем между собой в соответствии со цветом,изолируем изолентой.

Проверяем работу кулера и определяем сторону всаса. Приклеиваем с помощью клея момент кулер к распред. коробке таким образом, чтобы сторона всаса была снаружи.У распред. коробки чаще всего имеется три отверстия для электрических проводов. Они всегда имеют так называемую глушку, которая легко снимается с помощью ножа или отвертки. Две нижние как видно на фото пригодились в качестве ножек. На третьей я снял глушку (предварительно проверил герметичность путем включения кулера и все пропуски в корпусе распред. коробки заклеил скотчем) и подсоединял отлично подходивший к ней обыкновенный полимерный шланг диаметром 10 мм, другой конец которого выводил на улицу через окно. Так как чаще работаю с минивытяжкой на застекленном балконе, то длина шланга состаляла всего 1 м. Мощности кулера достаточно. При выборе кулера и блока питания советую исходить из будущей длины и диаметра выходного шланга (точных методик рассчета нет). Чем больше размер кулера и выходное напряжение блока питания, тем конечно выше производительность. Старайтесь подбирать диаметр шланга максимально маленького размера.
