Тип материала и сечение
Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.
В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.
Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.
Виды проводов
В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.
Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Схемы подключений
Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.
- Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
- Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
- Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.
Розетки
Розетка должна быть рассчитана на мощность приборов и параметры сети. Подбирают по значению тока — например, если сечение проводки для 16 А, что подходит для электродуховки с 3.5 кВт, то нужна модель именно под эту или большую характеристику. В данном случае, если взять такое изделие на 16 А, то его хватит впритык, поэтому можно поставить на 20 или 32 А.
Розетки для высоких токов могут отличаться формой и отверстиями, часто вилка шнура электрического духового шкафа имеет геометрию под них, например, под 32 А — три плоских вывода. Если сеть трехфазная, то потребуется изделие на 4 или 5 проводов. При неправильных расчетах розетка будет греться, возможно выгорание. Старые советские модели не подойдут однозначно — они на 6 А. Выбирать надо, начиная с типа F и 10 А. Для большей безопасности можно выбрать влагозащищенный типоразмер с крышечкой (например, IP 44 от брызг).

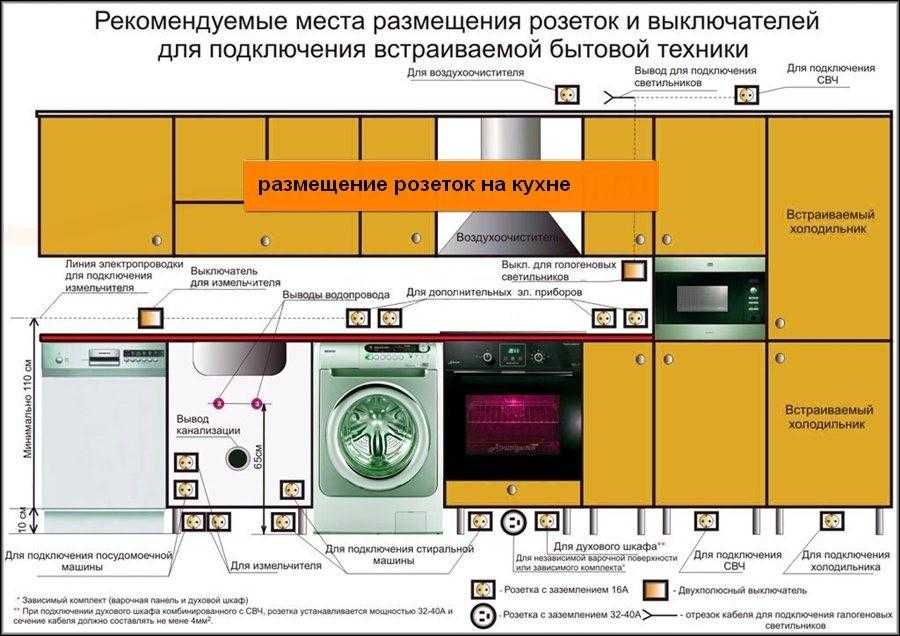

Размещение розетки
Розетку рекомендовано устанавливать на высоте от 30 см от пола для безопасности при затоплении. Обычно она размещается не выше 1 м (СП 31-110-2003 п. 14.35). Под и над нагревательными приборами, бойлерами не желательно монтировать.
Примерные рекомендации по расстояниям: до проемов оконных — минимум 10 см, дверных — 60, от бака бойлера, нагревательной камеры духовки — 60.
Все советы по тому, как правильно установить розетку не конкретные и рекомендационного характера, но важно хотя бы приблизительно учитывать правила и целесообразность варианта размещения. Например, разумно от пола предусмотреть зазор 10–30 см для безопасности при подтоплении
Оптимальная высота розеток в обычных обстоятельствах — не ниже 90 см (уровень глаз), по европейскому стандарту — 30 см. В условиях ограниченного пространства и технических особенностей кухни правила могут не соблюдаться
Но всегда важно, чтобы розетка была не прямо под или над приборами, а сбоку, сзади, в зонах по возможности наиболее защищенных от тепловых потоков, брызг. Часто кухонная мебель без задней стенки, поэтому розетку прячут там
Какой провод нужен для подключения электроплиты
Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.
Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.
Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.
Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.
В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.
Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.
Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.
Ниже представлена таблица, зависимости сечения кабеля от мощности.
Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.
Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.
Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).
ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине
Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.
Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).
Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.
Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.
Совет
Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.
Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.
Распространенные ошибки
Самыми распространёнными ошибками при подключении варочной панели и духового шкафа являются:
- Неправильный подбор сечения кабеля. Как уже было сказано выше, сечение электрического кабеля выбирается исходя из совокупной максимальной мощности подключаемых устройств.
- Бывает, что при подключении к однофазной сети не работают некоторые конфорки на приборе. Это может быть связано с отсутствием перемычек между фазами при подключении сетевого шнура.
- Неправильный выбор расположения розетки также встречается очень часто: после установки невозможно добраться до вилки и отключить устройство от сети.
Вот мы и разобрались во всех нюансах подключения варочной панели и духового шкафа. Помните, что от того, насколько правильно подсоединена электротехника, зависит здоровье и жизнь всех членов семьи, а также исправность и долговечность работы электроприборов.
