Как подключить трёхклавишный выключатель света

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм2.

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию

Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

• электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

• скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Нож.
2. Электротехническая отвёртка.
3. Бытовой индикатор напряжения.
4. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Распределительная коробка.
3. Клеммники или электромонтажная изолента.
4. Патрон для лампы (и сама лампа).
5. Одноклавишный выключатель.

Возможные ошибки и пути их решения

Самой распространённой ошибкой при подключении выключателя является путаница с проводами. Чтобы избежать её и прибор работал в штатном режиме, рекомендуется подключать лампы последовательно, соблюдая поочерёдное подключение проводников. Облегчить задачу может цветовая маркировка. При этом вводный, общий контакт, приходящий из распределительной коробки, закрепляют первым.

Пример цветовой маркировки проводников

Зажимать контакты нужно достаточно плотно, чтобы во время монтажных работ они не выпадали из клемм. Иногда бывает, что выключатель подключили и проверили, но после установки в подрозетник, он перестал работать. Тогда нужно снова извлечь его и дополнительно подтянуть клеммы. Тут, кстати, можно заметить, что применять для подключения всего освещения необходимо использовать только установочный тип проводов, обозначенный буквой «У» на маркировке. Он отличается тем, что внутренняя металлическая часть представляет собой цельный медный стержень. Соединительный кабель, состоящий из сплетённых нитеподобных проводников в одну жилу, использовать запрещено.

В целом, выключатели рассчитаны на длительный срок эксплуатации — до 10 лет и более. Но при этом необходимо соблюдать правильность подключения и использовать лампы, мощность которых не превышает 100 Вт. При перегрузках большими токами, начинают подгорать и обугливаться медные контакты, что приводит в итоге к прерыванию электроснабжения. Профилактической мерой для устранения такой неполадки может быть зачистка контактов и дополнительная затяжка клеммных зажимов.

Использование энергосберегающих и светодиодных ламп значительно продлевает срок службы выключателя.

Светодиодная лампа потребляет малый ток

При проведении электромонтажных работ необходимо соблюдать меры пожарной и личной безопасности. Установка выключателя сопряжена с подключением тока высокого напряжения. Чтобы не стать жертвой несчастного случая нужно придерживаться рекомендаций и правил безопасного монтажа.

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

4

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

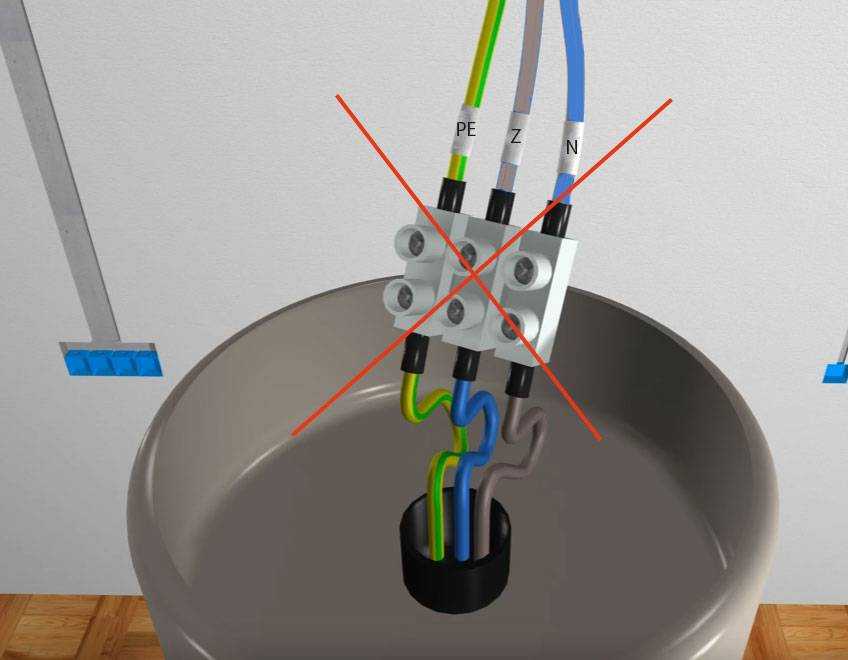

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Как правильно подключить тройной выключатель

Перед тем как подключить трехклавишный выключатель, обязательно обесточьте сеть, отключив автоматы возле счетчика. Если к рубильникам есть общий доступ, повесьте на него записку о проведении монтажных работ.

Для работ вам понадобятся:

• плоская или фигурная отвертка;
• плоскогубцы;
• нож или стриппер (для большего удобства);
• изолента;
• индикаторная отвертка;
• клеммники WAGO или др.

Для начала надо разобрать трехконтактный выключатель, чтобы добраться до его клемм. Делается это легко: подденьте чем-нибудь тонким сами клавиши, а потом снимите рамку. Теперь давайте подробно рассмотрим подключение тройного выключателя. К нему должно подходить четыре провода. Это может быть сразу четырехжильный кабель, одна жила которого будет фазой. Хотя чаще встречается выход из стены одножильного провода – фазы – и трехжильного рядом – для приборов освещения. Определить фазу можно при помощи индикаторной отвертки.

Подключение делается всего за три шага:

1. Соединяем нулевые провода всех потребителей (светильников) с нулевым питающим. На схеме рисунка они обозначены синим цветом. Для соединения проводов удобно и практично использовать клеммники WAGO, хотя можно обойтись любыми другими или простой скруткой, только тогда не забудьте заизолировать соединение.
2. Подключаем фазу питающего провода (коричневый) с общим проводом выключателя света (белый).
3. Соединяем вместе все фазные провода от выключателя и светильников. Для лучшего понимания мы собрали всю схему в соответствии с цветовой маркировкой (зеленый с зеленым и т.д.).

Провода в выключателе крепятся прижимными винтами. С кабеля удаляется не более 5-10 мм изоляции, чтобы не было оголенных проводов. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов.

Вот и все. В результате наша схема подключения трехклавишного выключателя собрана. Осталось вмонтировать его в подрозетник, распереть винтами и установить на место облицовку с клавишами.

Кстати, вариант многополюсного выключателя с розеткой имеет практически такую же схему. Отличие лишь в том, что на розетку подводится отдельный нулевой провод, а фаза общая. Она может соединяться как параллельными кабелями (отдельно на розетку и отдельно на выключатель), так и одним (перемычкой с вывода розетки на общий контакт выключателя). На рисунке ниже изображена схема второго подсоединения.

Схема подсоединения тройного выключателя

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов

Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад.

Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности.

Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

• экономия электрической энергии;
• удобство в эксплуатации;
• эстетичный внешний вид.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Схемы подключения выключателей и ламп различного типа

Выбор схемы подключения зависит от количества осветительных приборов и точек для управления их работой. Ниже рассмотрим самые распространенные  из них.

Одноклавишный выключатель – схема включения одной или нескольких ламп одновременно

Самый часто используемый вариант подключения освещения – одноклавишный выключатель. С помощью него можно включать и выключать как один осветительный прибор, так и несколько одновременно. Монтируется такой выключатель в стандартный подрозетник, в случае выполнения скрытого монтажа электрической проводки. Или может являться накладным, при  прокладке кабеля открытым способом. Монтаж электрической проводки и подключение светильников  и выключателей происходит в следующей последовательности:

1. Производится прокладка питающего кабеля от электрического щитка до распределительной коробки над местом нахождения будущего выключателя;
2. Подготавливается место для установки выключателя и от него по стене, строго по вертикали, подводится двухжильный провод к распределительной коробке;
3. От распределительной коробки к осветительным приборам (вне зависимости от количества ламп) подводится электрический кабель в трехжильном (если необходимо заземлять прибор) или в двухжильном исполнении (без заземления);
4. Производится установка выключателя согласно схеме, указанной на приборе;
5. В распределительной коробке выполняется подключение питающих линий, светильников и выключателей согласно схемы для одноклавишного выключателя.

Схема для подключения такого выключателя для одного прибора выглядит следующим образом.

Для нескольких осветительных приборов, которые будут включаться одновременно, схема немного изменится.

Подключение двухклавишных или трехклавишных выключателей производится аналогично одноклавишному варианту. Различие же заключается в количестве жил, которые подводятся к выключателю и схемы расключения проводников в распределительной коробке.

Двухклавишным выключателем можно управлять как двумя отдельными светильниками, так и режимом работы одной люстры с несколькими лампами. Для этого к выключателю подводится один питающий фазный провод и две отходящих линии к распределительной коробке. К распределительной коробке подводят фазный и нулевой проводники от электрического щитка, а от приборов освещения ноль и фаза от каждого устройства.

Подключение двухклавишного выключателя и двух светильников (или одной люстры с двумя режимами работы) выглядит следующим образом.

Монтаж схемы с тремя светильниками и трехклавишным выключателем производится также, только добавляется еще один отходящий провод от выключателя и еще один прибор освещения.

Подключение люстры с вентилятором

Подключение такого устройства, как люстра с вентилятором может выполняться двумя способами: с одновременным включением вентилятора и освещения, а также с возможностью раздельного включения каждого режима.

Первый вариант подразумевает монтаж системы с одноклавишным выключателем, аналогично, как если бы монтировалось два одновременно включаемых светильника.

Второй вариант требует прокладки трех жил к двухклавишному выключателю (одной клавишей включается свет, второй – вентилятор) и трех жил к люстре с вентилятором, по аналогии со схемой для двух независимых друг от друга осветительных приборов.

Выбор схемы зависит от желания пользователя, а также вида и количества проложенных жил кабеля к выключателю и точке подвеса люстры с вентилятором.

Бесконтактные выключатели

Данный тип устройств управления используется для автоматического включения освещения. К бесконтактным выключателям относятся различные управляющие устройства, в конструкцию которых входят датчики: датчик освещенности, датчик движения или таймер.

Датчик освещенности служит для включения света при обнаружении недостаточной освещенности. Например, таким образом можно включать уличное освещение при наступлении сумерек.

Датчик движения позволяет включать приборы освещения при регистрации движения, например, когда человек входит в какое-либо помещение. Они могут иметь разное исполнение: инфракрасное, ультразвуковое, радиоволновое или фотоэлектрическое. Такие устройства позволяют экономить электрическую энергию, просты в монтаже и удобны в использовании.

Таймер может  быть встроен как в отдельное управляющее устройство, так и в сам осветительный прибор. Он включает или отключает светильник в заданное пользователем время.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.
Если у переключателя задействовать только два контакта, он будет работать как выключатель.
Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena

• Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
• Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
• Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
• На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
• Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
• имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
• Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
• Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
• Возможность замены индикатора подсветки без демонтажа механизмов.
• Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
• Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.
