Как подключить провода к люстре

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Немного о проводке

Если планируется использование современных светодиодных лампочек, то на этот нюанс, по большому счёту, можно особого внимания не обращать. Суммарная потребляемая мощность едва ли превысит сто ватт. Но в случае, если будут применяться старые добрые лампочки Ильича (то есть Эдисона) с нитью накаливания, неплохо бы посчитать конечную потребляемую мощность люстры. Такие гроздья могут «кушать» более киловатта.

Всегда можно вспомнить простое правило для грубых подсчётов: на каждый киловатт потребляемой мощности, сечение жилы медного кабеля увеличивается на 0.5 мм. Вообще-то существует специальная таблица, в которой указаны меньшие сечения на большую мощность. Но мы делаем поправку на качество проводки и погрешности при замерах — тут нужно давать, что называется, двойной запас прочности. Экономия тут неуместна — при особо удачном стечении обстоятельств проводка может и выгореть.

Тем более, что приведенным способом проще всё обсчитать. И не исключено, что впоследствии, при замене лампочек, хозяин поставит более мощные.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Потолок с люстрой содержат по три провода

При таком варианте развития событий, возможен вариант, что светильник и электрическая сеть квартиры, выполнены по современным стандартам. Применяется схема подачи электропитания с защитным нулем. Тогда можно соединить через клеммную колодку совпадающие по цвету жилы. Но лучше произвести дополнительную проверку, в электрической сети, внутри люстры. Дальнейшие действия проводите, согласно инструкции для двух проводов.

Другой вариант компоновки, двухклавишный выключатель двухконтурной люстры. С его помощь можно изменить силу освещения комнаты. Включая малую или большую группу лампочек или всю люстру целиком.

Все провода должны иметь разные цвета и промаркированы, согласно существующих стандартов (L1 – первая фаза, L2 – вторая, N – ноль).

В российских реалиях, условие выполняется редко, поэтому желательно подстраховаться:

1. Необходимо выяснить, какой провод для чего нужен;
2. Фазный и нулевой провода маркируются;
3. Напряжение питания отключается, еще раз проверяется индикаторной отверткой его отсутствие;
4. Проверяются группы контуров осветительного прибора, по фазным жилам;
5. Проверяется подведение нулевого провода к каждому из рожков. Он подсоединяется к выводу из потолка;
6. Последними подключаются фазные жилы, объединенные группами;
7. Подается напряжение и проверяется работы люстры.

Подключение на двухклавишный выключатель

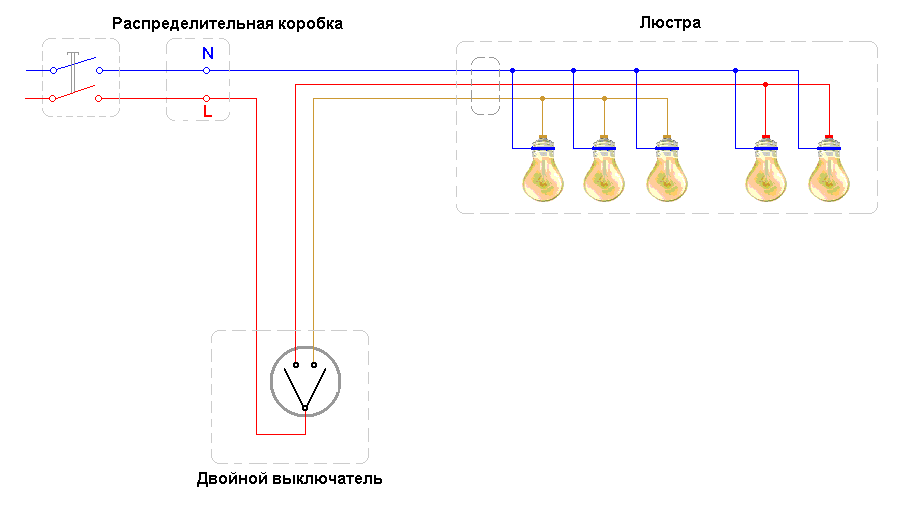

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя
