Вверх или вниз: правильное положение выключателя

Как лучше ставить стандартный выключатель и рубильник и почему

Во избежание путаниц и хаоса профессиональные электрики всегда устанавливают электровыключатели стандартной конструкции клавишей вверх, по аналогии с рубильниками. Поскольку вторые всегда при поднятии рукояти вверх замыкают цепь, а при ее опускании – размыкают.

Если будет наоборот, то в ситуации, когда необходимо срочно отключить рубящий аппарат, возникнут сложности. Ведь дернуть рукоять вниз значительно легче и быстрее, нежели поднимать ее вверх.

К тому же такая установка рубильников позволяет избежать самопроизвольного замыкания электрической цепи за счет воздействия посторонних предметов и силы притяжения. Поэтому монтаж электровыключателя таким образом, что его клавиша смотрела «вниз», когда лампочка отключена, будет технически правильным.

Управление освещением с трех мест

Очень часто при более больших расстояниях используют вариант с тремя переключателями. Для этого необходимо использовать дополнительное оборудование. Конструктивно они отличаются двумя контактами, которые идут на вход и выход.

Схема выглядит немного сложнее, но принцип действия переключателей остается точно таким же. Для этого осуществляют следующие мероприятия:

1. Нулевой провод также подсоединяют к источнику света.
2. Провод фазы подключают ко входу одного из переключателей.
3. От светильника подсоединяют провод ко входу второго проходного выключателя.
4. Два выходных провода из обоих проходных устройств подключают к перекрестному механизму.

По такому же принципу можно сделать схему на 4 и более выключателей. В этом случае по краям все равно будут находиться проходные устройства, а остальные элементы располагают между ними.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

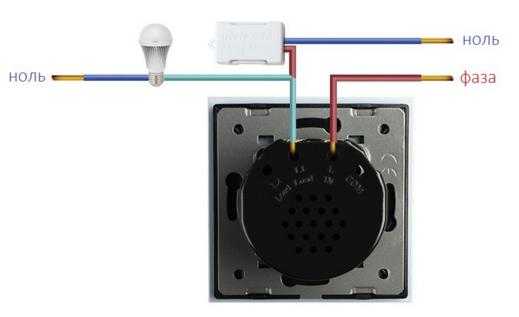

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Выключатели современных конструкций

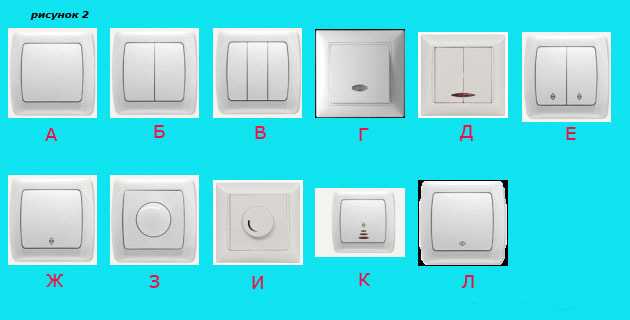

Сейчас в продаже можно найти множество разновидностей выключателей, который существенно отличаются между собой конструкцией и правилами установки.

Поэтому перед монтажом необычного электровыключателя необходимо ознакомиться с его инструкцией, в которой указано его правильная ориентация в пространстве, согласно задумке производителя.

Данный вид относится к стандартным клавишным, который монтируется согласно общим правилам.

Коммутатор с горизонтальным расположением клавиш с подсветкой, которая загорает, когда свет отключен.

Клавишный электровыключатель с подсветкой снизу. Подобные виды встречаются как с одной, так и несколькими клавишами.

Представитель сенсорных электровыключателей, которые управляются легким касанием пальца.

Поворотный электрический коммутатор, который, как правило, выбирают владельцы помещений с дизайном в ретро стиле.

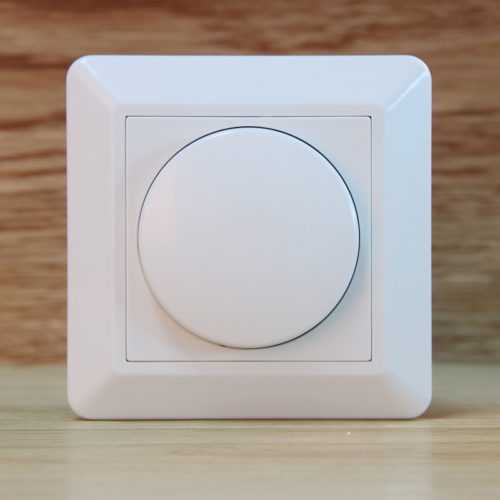

Диммеры – электровыключатели, позволяющие регулировать интенсивность освещения в комнате. Данные виды являются самыми распространенными и популярными на сегодняшний день.

У профессиональных электриков существует правило, которое утверждает, что стандартные выключатели должны монтироваться по аналогии с рубильниками, т.е. клавишей вверх, при его включении. Данное правило позволяет избежать путаниц, а также облегчает понимание того, в каком состоянии находится выключатель: включенном или выключенном.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель. Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта

При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:
