Как выбрать стабилизатор напряжения для частного дома

Высота установки

Стабилизатор при своей работе выделяет тепло. Многие модели даже оснащены встраиваемыми вентиляторами охлаждения. Чем больше подключаемая мощность тем больше он греется. Именно для охлаждения, а не в качестве дизайна, на стенках стабилизаторов делаются сквозные ребра охлаждения. Отсюда вывод — нельзя стабилизатор размещать близко к стене.

Минимальное расстояние от стены  до задней стенки корпуса стабилизатора — 5-10 см. Это не относится к моделям имеющим специальное настенное крепление. У которых основные радиаторные решетки охлаждения выведены с других сторон.

Остальные стенки корпуса должны быть удалены на еще большее расстояние — 20-30см.

При размещении под потолком, всегда учитывайте момент входного питания, а именно откуда подведен вводной кабель. Не думайте что смонтировав стабилизатор один раз, вы более не будете беспокоиться о его работе. Оставляйте достаточное пространство для свободного доступа ко всем контактам для их периодической ревизии.

Кроме этого многие модели имеют автоматы переключения в режимы транзит-байпас именно в верхней части. Вам все равно придется периодически прибегать к этому режиму, а разместив стабилизатор вплотную под потолком, без его демонтажа сделать это будет крайне неудобно.

Еще один отрицательный момент размещения стабилизатора под потолком заключается в том, что именно туда поднимается весь теплый воздух в комнате. А если это жаркое лето и помещение без кондиционера — то перегрев обмоток при полной нагрузке будет обеспечен.

Там вполне может образоваться температура и в 50 градусов. Большинство стабилизаторов рассчитано на нормальную эксплуатацию при +40С.

Если вы задумаете установить стабилизатор напряжения в котельной, помните что это в первую очередь помещение где может возникнуть порыв трубы отопления или протечка вентиля. А стабилизатор — это электрический прибор. Поэтому в таких помещениях его ни в коем случае нельзя размещать на полу. Только на определенной высоте. Лучше чтобы это был настенный вариант.

Поэтому идеальная высота установки стабилизатора  1,5м — 1,7м от пола и 25см от соседних шкафов, стен и т.п. Тем самым вы будете иметь свободный доступ как к органам управления, контактам, так и к цифровому табло со всеми отображаемыми параметрами (напряжение, нагрузка).

Дополнительные функции

При выборе предпочтение следует отдавать моделям с защитой от высокого напряжения, которое может появиться при попадании молнии в провода воздушной линии или перекосе фаз, если одна из них оборвана. Как только напряжение нормализуется, стабилизатор включится. При отсутствии такой функции желательно обзавестись отдельным защитным реле.

В случаях, когда не работает стабилизатор напряжения, а в чём причина, неизвестно, пригодится байпас. Этим переключателем можно напрямую соединить вход с выходом, обеспечив подачу тока в дом даже при полном выходе стабилизатора из строя. Ремонтом или заменой можно будет заняться в удобное время.

Встречаются модели с одним или двумя дисплеями, на которых отображается текущее значение тока нагрузки, информация о величине напряжения на входе и выходе, о нарушениях режима работы устройства. Если надобности в столь подробной информации нет, выбирается модель со светодиодной индикацией. А вот охлаждающий вентилятор будет нелишним.

Установку стабилизатора, конечно, лучше доверить специалистам, которые знают, как стабилизировать напряжение в частном доме. Однако, если имеются знания и навыки работы с электрооборудованием, монтаж и подключение можно сделать своими руками.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

• компактные размеры, небольшой вес;
• возможность работы в широком диапазоне температур (-30…+40С);
• работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
• высокая скорость срабатывания;
• широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
• долговечность до 10 лет;
• невысокая шумность.

Минусы:

• ступенчатая стабилизация и, как результат, изменение уровня освещенности;
• большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

• работа с большими нагрузками;
• способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
• плавность регулировки напряжения;
• бесшумность при отсутствии резких скачков напряжения;
• напряжение на входе может быть практически любым;
• высокая точность стабилизации;
• невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

• скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
• чем выше мощность, тем больше вес устройства;
• оборудование не будет работать при температуре менее -5С и более +40С;
• шум в момент стабилизации напряжения;
• щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

• надежность и долговечность;
• работа с низкими и высокими входящими напряжениями;
• многие модели способны выдерживать температуру до -20С;
• детали почти не изнашиваются, так как нет подвижных элементов;
• быстродействие;
• бесшумность.

Минусы:

• высокая цена;
• сложность ремонтных работ;
• невысокая устойчивость к перегрузкам;
• чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

• компактность;
• работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
• высокая точность;
• минимальная задержка.

Минусы:

• цена;
• работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

Как правильно выбрать?

В первую очередь необходимо обратить внимание на габариты. Наиболее громоздкие модели дома будут занимать больше места

Еще один немаловажный фактор – бесшумность. Новые разработки не вызывают шумовых дефектов, не раздражают слух. Самым важным критерием является мощность. Чем мощнее агрегат – тем выше защита. Устройства, разработанные по нанотехнологиям с легкостью защищают бытовые приборы от короткого замыкания и скачков напряжения. Для частного использования профессионалы рекомендуют выбрать малогабаритные бесшумные модели с высокой мощностью

Наиболее громоздкие модели дома будут занимать больше места. Еще один немаловажный фактор – бесшумность. Новые разработки не вызывают шумовых дефектов, не раздражают слух. Самым важным критерием является мощность. Чем мощнее агрегат – тем выше защита. Устройства, разработанные по нанотехнологиям с легкостью защищают бытовые приборы от короткого замыкания и скачков напряжения. Для частного использования профессионалы рекомендуют выбрать малогабаритные бесшумные модели с высокой мощностью.

Именно такие устройства имеют наиболее положительные отзывы.

1 или 3-фазный агрегат?

Однофазные устройства предназначены для сетей с напряжением 220в. Именно таким типом напряжения оборудованы частные дома и квартиры. Агрегаты применяют для защиты от замыкания и перепадов сети. Защищают плазмы, оргтехнику, кухонные устройства, компьютерную периферию. К плюсам можно отнести беспрерывный контроль. К минусам – большой шум, плохую реакцию на входное напряжение.

Трехфазные агрегаты предназначены для сетей с напряжением 380в. Предназначены для больших нагрузок. Идеально подходят для частного дома, квартир, небольших предприятий. Также могут обеспечить защиту газового котла, компрессора, строительных и промышленных объектов. К плюсам относят отличную выдержку больших нагрузок. К минусам можно отнести неудобный ремонт. При поломке даже одной фазы, устройство перестает работать в штатном режиме.

Расчет мощности

Точный расчет на видео

Мощность рассчитывается от числа работающих приборов.

Агрегаты устанавливаются на вводе для всех устройств. В одну таблицу необходимо выписать устройства. Во второй графе указывают активную мощность в ваттах. Ее параметры можно взять из прилагаемой инструкции. Иногда потребляемую мощность указывают на корпусе самих приборов.

В первую очередь необходимо точно определить то, какие именно приборы включены одновременно.

Из полученной таблицы выбираем те устройства, в которых находятся электродвигатели.

Такой выбор необходим для учета пускового тока. Их величина может более чем в пять раз превышать величину номинального тока. Все данные должны быть указаны в прилагаемой инструкции. Но если документация не сохранилась, то мощность необходимо умножить на 3 или 4.

Полная мощность рассчитывается в ВА. Отличается параметром косинуса фи (cos φ). При не сохранении документации данный коэффициент может быть приблизительно равен 0,75.

Например утюг имеет cos φ, равный одной единице. Энергосберегающие лампы имеют показатель, равный 0,9.

Большинство остальных приборов имеют показатель, равный 0,75. Из ранее полученных данных делим мощность на показатель косинуса.

В конечном счете, должна получиться мощность всех бытовых приборов. На основе полученных данных можно правильно выбрать устройство для частного использования. Цены на такие модели разрозненны. Чтобы правильно подобрать хороший стабилизатор – нужно выбрать фирму-произовителя.

Фирма производитель

Все компании предлагают потребителям стабилизаторы напряжения различных моделей. Существуют устройства для частного дома, малогабаритных квартир, больших особняков. Разработаны модели для крупных компаний, строительных фирм. Некоторые устройства предназначены для стабилизации напряжения газового котла. Чтобы правильно купить устройство, необходимо знать технические характеристики. У каждой фирмы-производителя они разные. Некоторые агрегаты имеют функцию Bypass, другие – функцию задержки. Различаются наличием крепления на полу или стене. Имеют разную точность и диапазон колебаний.

Виды стабилизаторов

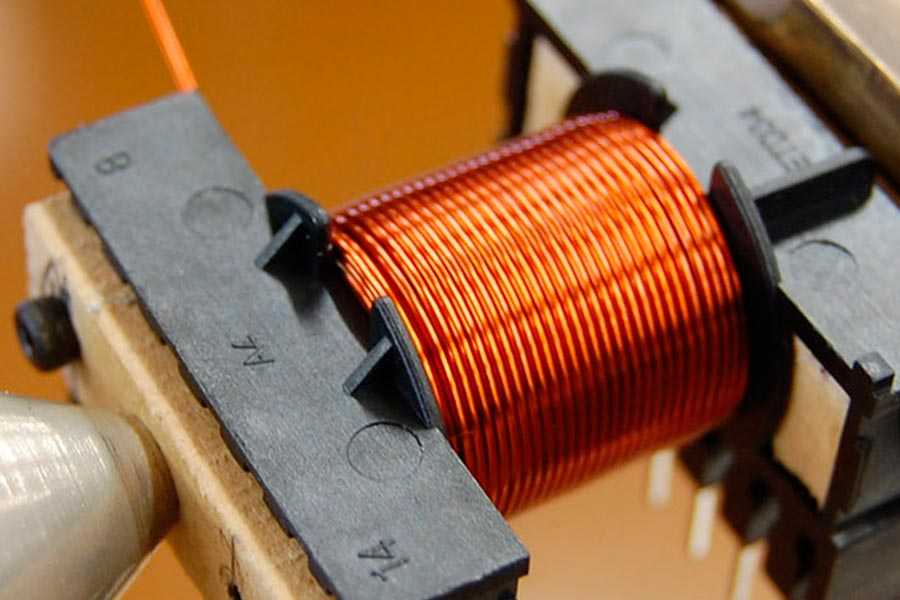

В основе всех стабилизаторов лежит использование трансформаторных катушек.

Работают стабилизаторы на основе различных физических принципов.

В зависимости от принципа функционирования стабилизаторы делят на несколько разновидностей:

• Феррорезонансные. Используют для работы явление феррорезонанса, возникающее в электроцепях. При самопроизвольном возникновении приводит к повреждению техники. Однако если феррорезонанс спровоцирован целенаправленно и контролируется дополнительными узлами оборудования, с его помощью можно стабилизировать напряжение.
• Ферромагнитные. Преобразование электрического тока в этой разновидности устройств происходит под действием электромагнитного поля, возникающего в катушках с ферритовыми сердечниками.
• Вольтодобавочный. Малогабаритный стабилизатор, в основу работы которого положены свойства индукционной катушки. Подходит для незначительного изменения напряжения, но не годиться для запитывания нескольких электроприборов одновременно.

В зависимости от типа блока управления стабилизаторы бывают трёх видов.

1. Релейные. Подача напряжения на обмотку трансформатора осуществляется с помощью имеющегося в конструкции реле.
2. Электронные. Подачей тока в данном случае управляет «умный» электронный блок.
3. Электромеханические. Регуляция подачи тока осуществляется путем подвижного щеточного контакта, движущегося по обмотке трансформатора.

В зависимости от области применения стабилизаторы делят на:

Мнение эксперта
Торсунов Павел Максимович

Для дома можно приобрести и промышленный стабилизатор. Это актуально, если вам нужно запитать сразу несколько требовательных к электричеству устройств (например, две и более сплит-систем, холодильное оборудование). Мощности промышленного прибора вполне для этого хватит. А вот бытовых девайсов понадобиться два или даже три, что, в конечном счете, обойдется дороже.
