Описание характеристик кабеля ввг

Как правильно использовать

Подходит для установки на электростанции, промышленном предприятии, освещении, канале, туннеле и других объектов. Благодаря тому, что он имеет стойкость к горению, широко используется там, где есть большая вероятность взрывов с возгоранием. Безопасен для использования благодаря бронированию. Стоит указать, что благодаря прокладке, рекомендуется сделать защиту с помощью кабеля-канала, гофры, металлического рукава и прочего.

Что касается момента использования, то обязательно должно быть продумано место, срок и условия сохранности проводника. На открытой площадке срок годности составляет несколько лет, под навесом — 5 лет, а на складе — 10 лет.

Следует отметить, что нижняя часть должна быть выведена наружу и закреплена листовым металлом. Верх должен быть закреплен на внутренней части барабана. Каждый конец должен быть оснащен термоусадочными влагозащитными каппами. Если есть металлическая оболочка, то ее концы обязаны быть запаяны или обмотаны поливинилхлоридной изолентой. В другом случае, пластиковая с резиновой изоляцией будет хрупкой и сможет потерять собственные качества.

Обратите внимание! Важно понимать, что прокладка на улице опасна из-за ветра, мороза и ультрафиолета. В таком случае кабель должен быть максимально сохранен от разрыва и закреплен на стальном тросе. Чтобы он не трескался, следует использовать гофру

Отличным вариантом будет применение металлорукава или полиамидной гофрированной трубы

Чтобы он не трескался, следует использовать гофру. Отличным вариантом будет применение металлорукава или полиамидной гофрированной трубы.

В целом, кабель ввг — проводник, обладающий широким спектром типоразмера, удобством монтажа и невысокой стоимостью. Делится на 8 основных разновидностей, каждый из которых имеет свою конструкцию, функциональные механические и электрические параметры. Используется во всех сферах жизнедеятельности человека по специальной инструкции.

Материал жилы

Для изготовления жил применяются разные виды сырья (сплавы алюминия, меди, стали). Допустимы комбинированные составы и синтетические материалы жилы. Для пропуска оптических сигналов провода выполняют из пластмассы либо стекла. Для рассеивания тепловой энергии используются жилы из нихрома.

Медные

Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.

Алюминиевые

Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

• В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
• В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
• Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

• ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
• ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
• ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
• ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

• пнг — плоский, негорючий;
• 3 – количество токопроводящих жил;
• 2,5 – площадь сечения проводов;
• +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Производители кабеля КВВГ

В настоящее время существует не так много честных и добропорядочных производителей.

Очень часто можно попасть на подделку. Всегда можно потребовать у продавца лицензию на продажу, если он отказывается, то возможно перед покупателем подделка. Ниже представлены самые популярные изготовители КВВГ.

Марпосадкабель

В наличии есть огромное количество монтажных, силовых, автомобильных кабелей. Больше 1000 макроразмеров проводов. Фабрика основана в Московской области более 30 лет назад. Имеет отличную репутацию и отзывы. По отношению к других предприятиям, у этой фабрики очень демократичные цены.

Кубанькабель

Изготавливают продукцию на заказ, причем в достаточно короткие сроки. На каждый товар выдается сертификат соответствия и гарантия. Возможна доставка в другие регионы железнодорожной компанией. На предприятии работают действительно профессионалы своего дела с индивидуальным подходом к каждому клиенту. Первые в России, кто выпускает провода с защитой от грызунов.

Кирскабель

Завод был основан еще в 1729 году. В ассортименте много моделей с низким дымовыделением. В настоящее время разрабатывают новые виды кабельной продукции с безгалогенными композициями и высокой степенью огнеупорности. Несколько лет назад открылся новый цех по изготовлению контрольных FRLS изделий. Завод имеет множество благодарностей и грамот.

Как замерить сечение

Камкабель

Один из популярных заводов в Европе и России. Есть всегда в наличии любой провод, быстрая доставка и достаточно приятные цены. Имеется более 50000 маркоразмеров кабельных изделий. Также осуществляет доставку по всей России по приятной цене.

Нужно подчеркнуть, что при самостоятельной прокладке необходимо позаботится о правилах безопасности и правильной эксплуатации. Для таких тяжелых изделий обязательно нужно устанавливать опоры, которые будут поддерживать изделие. Иначе в процессе провисания он может получить механические повреждения.

Многие электрики не рекомендуют прокладку глубоко под землей, для этого необходимы специальные провода с дополнительной защитой от нагрузки. КВВГ в отличии от ВВГ типа, достаточно устойчив к изменениям погоды, возникновению пожаров или максимально низким температурам. Цены на силовой кабель могут достигать 300000 тысяч рублей.* Все зависит от толщины сечения.

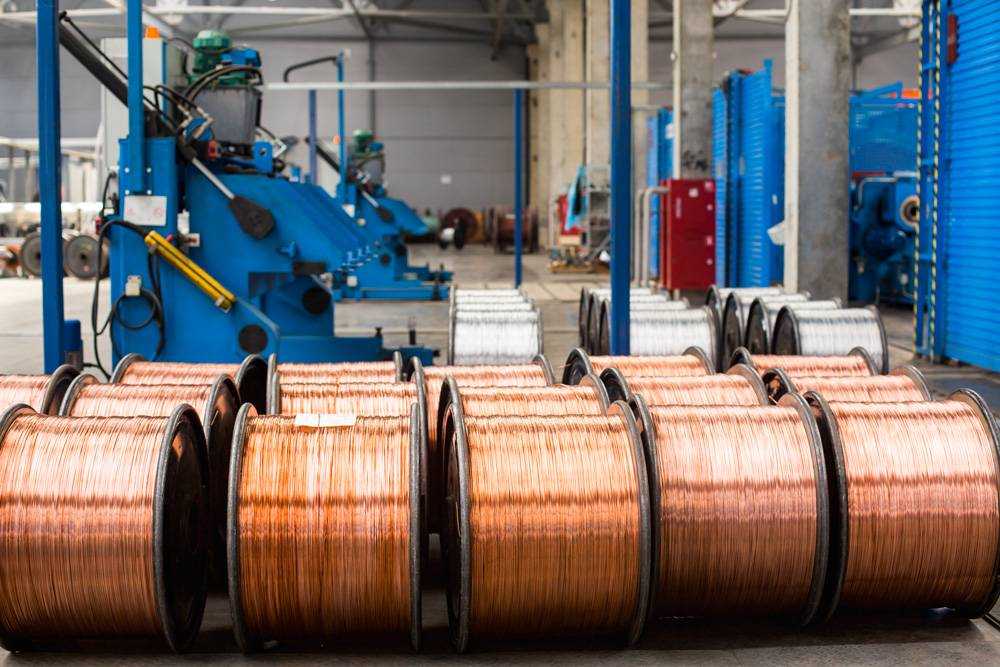

Процесс производства

В заключении необходимо отметить, что КВВГ кабели используются во всех сферах жизни общества.

*Цены актуальны на декабрь 2019

Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Таблица 1. ВВГ расшифровка

Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой. Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые.   Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения. Затем, в скобках N или PE и, наконец, – номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Технические характеристики

Кабель КВВГ можно использовать в установках 660 Вольт и 100 Гц частотой переменного напряжения. Максимальное напряжение установок постоянного тока – 1000 В. Испытание проводника проводят при 2500 В. КВВГ можно вводить в эксплуатацию при температурах окружающей среды от -50 до +50 градусов Цельсия. Предельно допустимая температура составляет –70 градусов Цельсия.

Важно! Рассматриваемую марку кабеля нельзя подвергать механическому воздействию и нагрузкам, при прокладке нужно заблаговременно учесть все факторы, которые могут привести к провисаниям, колебаниям, продольному растяжению и прочему. При соблюдении этих условий срок службы КВВГ, проложенного в тоннеле, в гофре или канале – 25 лет, а на открытом воздухе и помещениях с повышенной влажностью и другими вредными факторами – 15 лет. Характеристики кабеля КВВГ, о которых вы должны знать:

Характеристики кабеля КВВГ, о которых вы должны знать:

• Нормальное сопротивление изоляции кабеля если она полиэтиленовая – 300 МОм, ПВХ – 6 МОм.
• Толщина изоляции от 0,6 до 0,8 мм, зависит от площади сечения жил (чем больше – тем толще).
• Строительная длина КВВГ равняется 150 метров, но встречается и в бухтах с другим количеством кабеля.
• Размерный ряд от 0,75 мм2 каждой из жил до 10 мм2, от 4 до 61 жилы.

Кабеля с площадью сечения проводников до 1,5 мм2 могут содержать максимальное количество жил – 61. Ну а в случае с сечениями 4-6 мм2 – от 4 до 10. Отдельные производители могут производить КВВГ и с двумя жилами по 0,5 мм2 и другие.

Вес линии зависит как от диаметра проводников, так и от их количества. Ниже расположена таблица, где в первой колонке количество жил и их сечение, во второй размеры по наружному диаметру КВВГ, в третьей – вес (кг на км).

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.

• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Описание

ВВГнг-LS — силовой кабель, включающий в себя однопроволочную или многопроволочную жилу, имеющую секторную или круглую форму, а также поливинилхлоридную изоляцию, имеющую пониженную горючесть и газовое и дымовыделение. Аббревиатура обозначает побуквенно: медный кабель с наружным изоляционным пвх-слоем. Предпоследние две буквы нг обозначают отсутствие распространения горения, это кабели, имеющие одиночную или групповую прокладку, а последние буквы LS обозначают легкий дым, что указываетна то, что есть низкое дымовое и газовое выделение. Естественно, подобная маркировка присваивается проводнику, который при успешном испытании по госту обладает подобным показателем.

Как выглядит распространенный кабель ВВГнг-LS

Испытание заключается в том, чтобы измерялась прозрачность кислорода в кабельной камере до горения и после этого. Дым, который образуется при горении, может уменьшить световую объемную проницаемость, фиксируемую прибором. Результат проверки выражается в процентном соотношении.

Обратите внимание! Согласно госту кабель проходит испытание при уменьшении прозрачности проводника задымлением. В данном случае производитель может ставить маркировку LS

Расшифровка кабеля ВВГнг-LS

Технические характеристики кабеля ВВГ

Чтобы правильно определить назначение провода, нужно уточнить его технико-эксплуатационные характеристики, которые касаются особенностей конструкции, размеров и веса, физических показателей. Рассмотрим основные критерии выбора.

#1 – конструктивные особенности

Рассматривая множество модификаций, следует из всех представленных на рынке вариантов выбрать наиболее удачный. А для этого нужно сравнить характеристики разных изделий.

Предположим, что выбор стоит между ВВГ и ВВГнг – какой из них лучше подходит для кухонной электропроводки? Оба медные, трехжильные, «запечатанные» в ПВХ оболочку. По внешнему виду разницу найти невозможно.

Учитывая, что кухня обычно напичкана электрическими бытовыми приборами, лучше подстраховаться и выбрать вариант с негорючей оплеткой. Хотя для одиночных проводов с небольшой нагрузкой подойдет стандартный 3-жильный кабель ВВГ 2-2,5 мм, ну а для группового монтажа лучше взять изделие в негорючей изоляции.

Можно ли использовать другие виды проводов, например, ВВГнг LS? Да, но это не всегда целесообразно. Кабели с уменьшенным дымовыделением сложнее по конструкции: они многожильные, состоят из скрученных круглых или сегментных проводников, с заполнением из пластификата, один провод может быть меньшего сечения.

Вариант с маркировкой LS обычно применяют в промышленных цехах или в других помещениях, где есть реальный риск случайного возгорания.

Сейчас читают

#2 – поперечное сечение

Для бытового назначения применяют кабель с сечением каждой жилы от 1,5 до 3,5 мм², для промышленного – вплоть до 250 мм². Изделия с небольшим сечением всегда есть в продаже, модификации с параметрами выше 35 мм² обычно привозят на заказ.

Если вам предлагают кабель, у которого один проводник меньше диаметром – нестрашно. Скорее всего, это жила заземления, которая обычно заключается в желто-зеленую оболочку.

Есть ли внутри наружной оболочки жила меньшего, чем остальные, диаметра, также можно узнать по маркировке. Обычно к наименованию приписывают цифровое обозначение «+1». Пример наименования: ВВГнг 3х2,5 мм²+1 – то есть 3 жилы с сечением 2,5 мм² плюс одна на шаг меньше, 1,5 мм².

И «однокалиберные» изделия, и провода с неравноправной по сечению жилой относят к типовым и изготавливают согласно ГОСТ.

#3 – параметры длительно допустимого тока

При выборе сечения главную роль играет не столько сопротивление проводников, сколько величина электротока, максимально допустимого в контуре.

Она зависит от следующих факторов:

способ монтажа;
количество жил;
сечение каждой жилы.

Под способом монтажа подразумевается открытая или закрытая (в штробах) установка.

Напоминаем, что провода ВВГ применяют для электропроводок переменного тока от 0,66 до 1 кВт.

#4 – вес кабеля ВВГ

Кабель реализуют предприятия-изготовители и фирмы-посредники, в качестве которых выступают магазины строй- и электроматериалов и специализированные компании. Различные модификации с сечением 1,5-2,5 мм² продаются бухтами и отрезками от 10 до 100 м.

Понятно, что вес напрямую будет зависеть и от сечения, и от метража. Подсчитано, масса бухты ВВГнг провода длинной 1 км, в зависимости от сечения, может весить и 30, и 10, и 250 кг.

100-метровая бухта 3-жильного кабеля ВВГ с сечением 2,5 мм² весит чуть больше 13,5 кг.

#5 – другие эксплуатационные и физические показатели

Покупая бухту или отрезок кабеля, можно поинтересоваться и остальными техническими характеристиками, которые обязательно указаны в сопроводительной документации.

Для кабеля ВВГ характерны следующие значения:

рабочая температура – -50°С – +50 °С; max температура – до +70 °С (при длительном применении); аварийная температура – +80 °С (в процессе краткосрочного перегрева);
минимальное температурное значение для монтажа – -15 °С или выше;
относительная влажность воздуха – 98% (при t +35 °С);
климатическое исполнение – Т/УХЛ (тропический или умеренно-холодный климат соответственно);
срок эксплуатации – 30 лет, гарантия – до 5 лет;
радиус изгиба – не менее 7,5 наружных диаметров для многожильных изделий, 10 наружных диаметров – для одножильных.

Хранить бухты следует в закрытом помещении в течение максимум 10 лет, на открытом воздухе (под навесом) – не более 5 лет. Отсутствие навеса сокращает срок хранения до 2 лет.

Рекомендации для использования ВВГнг в быту:

контуры освещения – 3х1,5;
розеточные группы – 3х2,5;
подключение мощной техники (бойлера, плиты, посудомойки) – 3х4.

Последний вариант кабеля выдерживает нагрузку до 8 кВт – этого достаточно для построения самой энергоемкой кухонной сети.

Основные характеристики

Итак, перейдем к наиболее интересной важной части статьи – обзору технических характеристик кабеля ВВГнг

Конструкция

Проводник может состоять как из одной, так и из нескольких жил, вплоть до пяти. В аббревиатуре количество жил можно определить по первой цифре. В свою очередь жилы могут иметь как круглую, так и секторную форму (визуальное различие двух видов на картинке).

Еще одна особенность токоведущих жил, они могут быть многопроволочными либо однопроволочными, класса 1 и 2 по ГОСТу 22483. Цветовая маркировка проводов может быть представлена полным окрашиванием изоляции либо частичным – полоска шириной 1 мм вдоль проводника. Цвета жил проводов кабеля ВВГнг соответствуют всем современным стандартам. Если кабель многожильный, заземляющий контакт может иметь меньшее сечение, чем все остальные.

Наглядный пример структуры проводника

Вес

Что касается веса кабеля ВВГнг, он отличается в зависимости от общего поперечного сечения. Варьируется масса 1 км кабеля от 28,5 до 10256 кг.

Подробнее увидеть описание всех значений веса Вы можете в таблице:

Поперечное сечение

Наружный диаметр жил, а правильнее говорить поперечное сечение кабеля ВВГнг может составлять от 1,5 до 240 мм2. Все существующие на сегодняшний день размеры и номенклатуру мы предоставили в таблице:

В квартире и дома чаще всего применяются следующие размеры кабеля ВВГнг:

• для розеток – не менее 2,5 мм2
• для освещения не менее 1,5 мм2
• для подключения мощной бытовой техники отдельно от распределительной коробки – не менее 4 мм2

Для правильного выбора диаметра рекомендуется осуществить расчет сечения кабеля по мощности и току. Формулы довольно простые и при этом расчетные работы не займут у Вас более 5 минут.

Технические и эксплуатационные показатели

Основными параметрами силового кабеля ВВГнг являются:

• номинальное (рабочее) напряжение 660В и 1000В;
• частота 50 Гц;
• длительная допустимая температура, до которой могут быть нагреты жилы во время эксплуатации – не выше 70оC. При этом не более 4 секунд жилы могут быть нагретыми до 250оС (к примеру, при коротком замыкании). Горение возникает при температуре свыше 400оС;
• рабочая температура кабеля ВВГнг может варьироваться в пределах от -50 до +50оС, это при том, что влажность воздуха не превысит отметку 98%;
• условия прокладки при температуре окружающей среды не ниже -15оС;
• работа в аварийном режиме не свыше 8 часов в сутки, при этом за весь срок использования не более 1000 часов;
• строительная длина: 450 м при поперечном сечении 16 мм2, 300 м при 25-70 мм2 и 200 м если изделие диаметром 95 мм2 и более;
• наименьший допустимый радиус изгиба составляет 7,5 размеров общего поперечного сечения для одножильного проводника и 10 размеров для многожильного;
• электрическое сопротивление изоляции 12 МОм/км при температуре 20оС и поперечном сечении 1,5 мм2. При диаметре 4-5 мм2 сопротивление составляет 10 МОм/км, при 6-9 мм2 – 9 МОм/км, а если сечение свыше 10 мм2, то сопротивление не превысит 0, 005 МОм/км;
• срок службы изделия 30 лет, при этом гарантийный срок до 5 лет, а при неправильном хранении вплоть до двух лет.

Вот, собственно, и все наиболее важные технические характеристики кабеля ВВГнг, о которых Вы должны знать на этапе выбора проводника для его прокладки в доме и на улице.

Технические характеристики

ВВГнг-LS выпускается для работы в сетях с номинальным и максимальным напряжением 660/1000 Вольт частотой 50 Гц.

Основные характеристики проводников определяются следующими параметрами:

1. Допустимый ток нагрузки, зависит от диаметра проводника, при этом учитываются условия прокладки – в воздухе или под землей, его можно определять по таблице 1.3.4 ПУЭ (см. Главу 1.3).
2. Масса кабеля зависит от сечения и номинальной толщины изоляции, которая зависит от рабочего напряжения.
3. Удельное сопротивление проводника (данные берутся из справочника, зависят от используемых материалов).

Теперь перечислим основные характеристики кабеля ВВГнг-LS:

• срок службы и гарантийный срок хранения — 30 лет;
• гарантийный срок эксплуатации — 5 лет;
• минимальный радиус изгиба при монтаже — 10 диаметров для кабеля с однопроволочной жилой и 7.5 для кабеля с многопроволочной жилой;
• строительная длина — 250-400 метров;
• температура эксплуатации — от -50 до +50˚C;
• предельная температура при монтаже без дополнительного прогрева — -15˚С;
• влажность окружающей среды до 98%;
• допустимые усилия при протяжке — 50 Н/мм²;

В нижеприведенной таблице приведены предельно допустимые температуры эксплуатации в различных режимах.

Ниже приведены таблицы с описанием зависимости веса от количества проводников и наружного диаметра кабеля.

И допустимая токовая нагрузка в зависимости от сечения проводников приведена в следующей таблице.

Сфера использования

Такие изделия можно использовать не только на промышленных объектах, но и в быту, в строительстве и сельскохозяйственных предприятиях, в лесной области, в перерабатывающих заводах и прочее.

Почти любая работа человека делает популярным подземные, и воздушные установки силовых проводов. Достаточно высокие характеристики и качество, осуществляют долгую работу КВВГ.

Многожильный кабель

Самым основным качеством кабеля для применения в достаточно узких областях, будет его стойкость к опасным средам. Поэтому, КВВГ можно с высокой эффективностью использовать в химической промышленности, на территориях с высокой влажностью или атомных станций.

С каждым годом область применения силового кабеля КВВГ становится более обширной. Поэтому многие заводы берут на себя большую ответственность, потому что изделия должны быть не только безопасными для человека и природы, но и соответствовать всем ГОСТам. Для этого нужно пройти регистрацию продукта, провести множество тестирований. Необходимо подчеркнуть, что сертификат государственной регистрации продукции должен быть на каждое изделие.

Процесс подземной прокладки

Какой лучше выбрать провод, алюминиевый или медный?

Большинство электриков всегда отдают предпочтение меди. Потому что она намного дешевле чем алюминий, гораздо медленнее разрушается. Поэтому нет смысла переплачивать.

Если используется два вида кабелей, то их необходимо объединять так, чтобы они не соприкасались друг с другом.

Потому-что через небольшой промежуток времени в точке соприкосновения двух металлов сопротивление будет увеличиваться. Из-за этого изделие может перегреться, сломаться или вызвать короткое замыкание, в следствии чего возможен риск возгорания. Также провода могут быстро окислиться и прийти в негодность.

Вам это будет интересно Особенности кабеля в ПВХ изоляции

Важно! При выборе кабеля, необходимо смотреть из чего изготавливаются жилы. Они могут быть медные и алюминиевые, иногда стальные

Если нет уверенности в том, из чего состоит жила, то лучше применить клеммник.

Клеммник для объединения

Кабели КВВГ могут быть жёсткими или гибкими. Чем большее количество жил внутри, тем тверже будет изделие.

Разновидности изделий

Назначение силовых проводов заключается в передаче электроэнергии в жилые здания, общественные организации, производства. Изделия классифицируются по параметрам и характеристикам кабелей, проводов внутренних, оболочек и т.д.

Наружная (внешняя) защита от атмосферных осадков и смены погодных условий в кабелях для электропроводки может быть бронированной либо небронированной. Контрольный кабель от силового провода отличается меньшей прочностью, т.к. не имеет армирования.

По конструктивному решению токопроводящих жил изделия подразделяются на кабели одножильные либо с 2-5 проводами (многожильные).

Классификация по силе напряжения разделяет кабели на предназначенные для функционирования под давлением:

• низким;
• средним;
• высоким.

Изделия отличаются общей массой и весом отдельных элементов (изоляция, жилы, экраны).

К популярным и востребованным конструкциям силового кабеля относятся типы:

• ППВ;
• АППВ;
• ВВГ;
• ПВС;
• ВБбШв;
• НУМ;
• КГ.

Кабель ППВ состоит из медной сердцевины (трехжильной), защищенной слоем из поливинилхлорида. Продукция применяется при проведении освещения в помещениях. Изделия должны крепиться статично.

Провод АППВ изготавливается преимущественно из алюминиевых сплавов; материал проходит по длине провода.

Сердцевина кабеля ВВГ состоит из меди, имеет 1-4 жилы. Защитное покрытие состоит из ПВХ. Кабели служат для проведения линий освещения в жилых и общественных комплексах с разной температурой и влажностью воздуха.

Медь в составе провода ПВС обеспечивает пластичность конструкции. В соответствии с толщиной изделия допускается 2-5 скручиваний частей стержня. Провода применяются в бытовых приборах, системах освещения, переходниках.

В кабелях ВБбШв предусмотрено до 5 скручиваний жил. Продукция применяется при проведении линий электропередач. Изделия отличаются прочностью, долговечностью.

Провод НУМ имеет внешнюю оболочку из негорючего материала, 2-4 внутренних жилы. Провода оптимальны для выполнения электропроводки. Преимущество изделий заключается в устойчивости к деформациям; конструкция выдерживает перепады температур от -50 до +50°С.

Watch this video on YouTube

В составе кабеля марки КГ — многопроволочные жилы из меди. Защитный слой состоит из прорезиненного изолятора. Прочность, пластичность, влагостойкость изделий позволяют использовать продукцию на сложных участках.

No tags for this post.
