Типы светодиодных лент
Для обозначения оборудования используются следующие термины:
- диод;
- светодиод;
- SMD (Surface Mounted Device);
- LED (Light-emitting diode).
В зависимости от типовых особенностей светодиодов, используемых в светоконструкции, все осветительные ленты отличаются величиной светового потока, цветом свечения, а также степенью защиты и другими немаловажными параметрами.
По виду светодиодов
Главным отличием современных светодиодных лент являются типовые особенности диодных элементов, маркируемых SMD-3028 и SMD-5050 и плотно припаянных к гибкой печатной плате.
Размер SMD 5050 – 5х5 мм, SSMD 3028 – 2.8х3,5 мм
Цифровое обозначение позволяет определить размеры светодиодов, используемых в каждой конкретной осветительной конструкции.
Немаловажным различием источников света являются показатели плотности или количество светодиодов, которые располагаются на одном метре ленты. Именно плотностью диодов обуславливается мощность изделия и уровень освещённости. Для измерения мощности диода используются ватты (Вт). Например, стандартная печатная плата SMD-3528 оснащается шестью десятками диодов на каждый метр с потреблением 4,8 Вт.
Параметры мощности SMD-5050:
- тридцать диодов на один метр ленты — 7,2 Вт;
- шестьдесят диодов на метр ленты — 14,4 Вт;
- сто двадцать диодов на метр ленты — 28,8 Вт.
Конструкция может функционировать в условиях напряжения, равного 5v, 12v, 24v и 36v.
Ленты различаются по количеству диодов и плотности их расположения
По степени защиты
В соответствии со спецификой применения светодиодного изделия, печатная плата может обладать различными степенями защиты или «классом IP». Благодаря спецификации классифицируется степень защиты, и изделие маркируется в режиме IPXX, где первой цифрой обозначается защита от мелких частиц или пыли, а второй — от жидкостей.
Первая цифра IP-маркировки обозначает наличие (1, 2, 3, 4, 5, 6) или отсутствие (0) защиты:
- IP0X — от повреждений механического типа;
- IP1X — от предметов >5,0 см;
- IP2X — от предметов >1,2 см;
- IP3X — от предметов >2,5 мм;
- IP4X — от предметов >1,0 мм;
- IP5X — частичная пыленепроницаемость;
- IP6X — полная пыленепроницаемость.
Перед покупкой внимательно изучите маркировку на изделии — после букв IP находятся цифры, обозначающие наличие и степень защиты от внешних факторов
Вторая цифра IP-маркировки (IPX0 — влагостойкости нет), в остальных случаях есть защита:
- IPX1 — от капель воды, падающих вертикально;
- IPX2 — от водных брызг в условиях угла отклонения не более 15о по вертикали;
- IPX3 — от водных брызг в условиях угла отклонения до 60о по вертикали;
- IPX4 — от водных брызг вне зависимости от направления;
- IPX5 — от потоков воды в любом направлении;
- IPX6 — от потоков и струй воды в любом направлении;
- IPX7 — в условиях частичного или кратковременного погружения в воду;
- IPX8 — в условиях полного и длительного погружения в воду.
По цвету и свечению

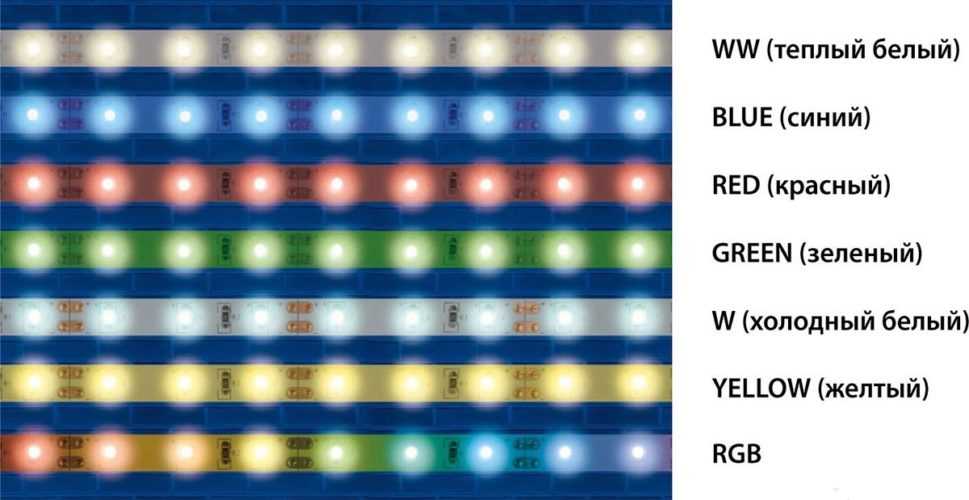

Цвет диодов, установленных в ленте, может быть синим, красным, зелёным, жёлтым, тёплым и холодным белым, а также в виде RGB-ленты. Белые диоды имеют синий цвет, на который нанесён слой специального люминофора. В процессе выгорания свечение делается более тусклым, с характерным синеватым оттенком.
Оформить интерьер можно различными цветами — их обозначения вы найдёте на упаковке
Особый интерес представляют многоцветные RGB и RGBW печатные платы, позволяющие легко выполнять даже самые сложные сценарии декоративного освещения.
Интересное решение, создающее праздничную атмосферу
Основа, представленная специальным видом покрытия лицевой части гибкой платы, может быть прозрачной, серой или белой, а также коричневого цвета
На этот критерий в обязательном порядке нужно обращать внимание при выборе изделия для выполнения открытого монтажа
Способы соединения
Подключение светодиодной ленты к блоку питания последовательное
Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу
На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).
Бобины в чистом виде
Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.
Линии разреза на светодиодных лентах
На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.
Коннекторы
Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:
- для подключения к ленте проводников;
- соединение двух лент.
Разные типы коннекторов
Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.
Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.
Пайка
Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.
Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.
Как подсоединить диодную ленту
Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.
НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.
Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.
Что такое светодиодная лента?
Речь идет об источнике света, который имеет вид этакого гибкого шнура, который в народе называют «кишкой». Лента из светодиодов может излучать монохромное свечение, а может мигать всеми цветами радуги, переливаясь, меняя один оттенок на другой, создавая эффект «бегущей волны» и так далее. Светодиодная лента является сравнительно новым источником света, но уже успевшим заслужить популярность у пользователей. С ее помощью можно решать самые разные задачи, тем более что энергии она потребляет совсем немного.
Конструкция светодиодной ленты
Внутри пластиковой трубки находится гибкая печатная плата, покрытая светодиодами. Они расположены на определенном расстоянии друг от друга. Ширина ленты варьируется от 8-ми до 20-ти мм, а толщина не превышает 3-х мм. Светодиодный модуль имеет и электрическую схему с резисторами, необходимыми для ограничения силы тока. Работает этот источник света от постоянного тока напряжением в 12 В. Реже эта величина составляет 24 В. Подключается лента к электричеству через блок питания.
Как работает светодиодная лента?
На яркость излучаемого света влияет не только тип установленных светодиодов, но и их количество. LED ленты определяет цвет излучения – синий, красный или зеленый, а вот число светодиодов, установленных на один метр ленты – силу светового потока. Классический вариант с напряжением тока 12 В имеет от 30 до 120 светоизлучающих диодов. При питающем напряжении в 24 В это число может возрастать до 240 шт., расположенных на плате в два ряда. Чем больше источников света сконцентрировано на одном метре ленты, тем более мощный требуется блок питания.
Кроме того, большая часть лент ограничены по длине, поэтому проекты с большой протяженностью этого источника света могут потребовать использования параллельной схемы подключения. В этом случае внимания заслуживает и сечение провода, которое должно быть тем больше, чем дальше блок питания для светодиодной ленты. Для расчета мощности блока питания используются показатели номинальной мощности ленты, продолжительность подключаемых участков и коэффициент запаса, равный 1,15.
Управление светодиодной лентой
Для управления светодиодной лентой используются электронные устройства – диммеры или светорегуляторы. Они различаются по типу регулирования яркости:
- поворотное механическое управляющее устройство;
- кнопочный регулятор;
- сенсорный выключатель для светодиодной ленты;
- дистанционное управление с пультом;
- электронное управление по каналу Wi-Fi.
Все эти управляющие устройства различаются по принципу работы. Одни регулируют силу тока, а другие функционируют на основе ШИМ – широтно-импульсной модуляции. Последние отличаются компактностью и пользуются гораздо большей популярностью среди пользователей. Многоцветная система может потребовать двух- и трехканальных диммеров, управляемых через пульт.
Питание светодиодов от блока питания компьютера
Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:
Выводы блока питания ПК
Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.
В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.
Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.
Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.
Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.
Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.
Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.
В маркировке светодиодов цифры обозначают их размеры:
- SMD3528 – 3.5х2.8 мм;
- SMD5050 – 5х5 мм.
Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.
Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.
