Выбор кабеля
Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.
| Сечение провода (кв.мм) | Сила тока (А) | Мощность (Вт) | Номинал автомата |
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |
У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.
Упрощенная формула мощности
Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.
Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)
Необжатый провод с гильзой
Как своими руками правильно установить большое зеркало со светом или светодиодной лентой
Размер зеркала может быть большим, соответственно и объем излучаемого света – интенсивнее.
В больших помещениях свет используется в качестве зонирования, т.е. имитации деления помещения на зоны. Зонирование особенно актуально, когда объединены в одно помещение, например, ванная комната и туалет.
Схема подключения с выключателем
Источниками энергии для работы подсветки зеркала могут служить как батареи, аккумуляторы так и стандартное подключение ламп к электросети.
Потребуется около 4 часов работы для создания подключения с помощью электроэнергии.
Необходимо:
- соединить патроны между собой. Можно воспользоваться инструментом для зачистки проводки – клипером;
- используя сверло и лобзик, необходимо создать отверстия под выключатель.
Выключатель рекомендуется устанавливать на 250 V, 61 А. Необходим специальный адаптирующий блок или трансформатор для стабильной работы всех ламп конструкции без перепадов напряжения.
Далее необходимо:
- припаять провода к кнопке выключателя;
- смонтировать внешний кабель;
- подключить вилку.
После чего зафиксировать патроны в местах их установки, изолировать кнопку выключателя и зафиксировать проводку непосредственно к раме.
Выбор крепления
Устанавливается зеркало в раму, предварительно проклеиваются места его установки клеем ПВА или жидкими гвоздями и притягивается к раме деревянными пластинами с помощью небольших саморезов с обратной стороны.
Бра с зеркалом для комнаты над кроватью с внутренней встроенной подсветкой
Можно повесить зеркало с подсветкой, используя метизы. Для этого выполнить несколько сверлений в перегородке. Что потребуется:
- дрель;
- шуруповерт;
- сверла;
- крепежные скобы;
- пластмассовые дюбели с шурупами.
Если бра висит над зеркалом, по его периметру, стоит выполнить крепление:
- сделать дыры в стене и изделии, закрепив зеркало шурупами;
- установить дюбели, резиновые прокладки;
- установить крепления зеркала в виде скоб, фиксируемые на стенке для поддержания изделия.
Настенные лед светильники для комнаты над выключателем

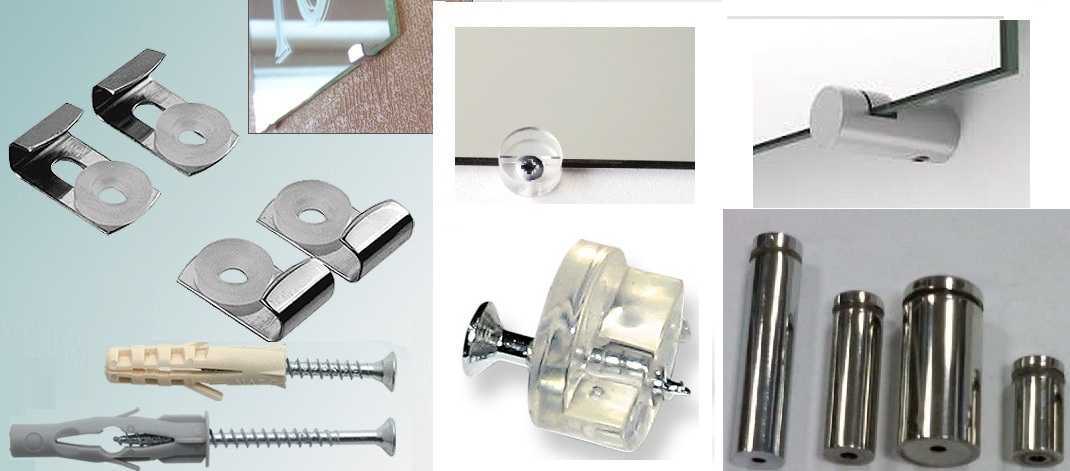

Если зеркало менее 10 кг, то можно выбрать дюбели-бабочки, которые также применяются для фиксации на гипсокартоне. Несли масса выше указанного уровня, лучше использовать дюбеля и шурупы. Также можно прикрепить к стене лед лампы, а под ним уже разместить зеркало.
Подвесные светильники – способ монтажа
Монтаж по длительности не превысит 1,5 или 2 часа. Крепления для подвеса фиксируются на верхней части рамы. Устанавливается зеркало не ниже 30 см от пола.
Расстояние между выключателем и розеткой
Провод лучше использовать медный, например кабель типа ВВГ или ШВВП. Расстояние между выключателем и розеткой должно быть не менее 60 см и над источниками воды свыше 200 – 250 см.
Декоративная подсветка обволакивает мягким светом, а использование ее по контуру зеркала практично в быту.
Чтобы правильно выставить свет вокруг зеркала, необходимо грамотно подобрать тип и размер подсветки с учетом уже имеющегося освещения в помещении.
При создании или покупке такого предмета мебели, необходимо руководствоваться не только собственными предпочтениями, но и прежде всего советами профессионалов с уже наработанным опытом в сфере установки освещения.
Как сделать зеркало с подсветкой светодиодной лентой по периметру своими руками
Главное, о чем следует помнить при установке подсветки для зеркала в ванную – применять светодиодная ленту с клемма соединением, обеспечивающим повышенную влагозащиту класса IP 68.
Основной принцип установки ламп – это расположение их таким образом, чтобы свет был мягким и рассеянным, а не направленным.
Необходимые материалы:
- 4 доски желаемых размеров;
- 18 штук патронов Е 14 и внешним диаметром 27,5 мм;
- вилка;
- кабель для вилки;
- выключатель;
- клей с меткой «mirror» или жидкие гвозди;
- мебельный лак или краска;
- крепления на стену;
- уголки;
- саморезы;
- перо 28 мм;
- защитные перчатки для рук.
Можно заказать зеркало без обрамления на производстве или использовать домашнее. Толщина его должна быть не менее 4 мм.
Рамка для зеркала своими руками
Пошаговый порядок действий при монтаже зеркала с подсветкой своими руками:
- необходимо создать примерный чертеж конструкции;
- симметрично разметить места для сверления отверстий под патроны согласно созданному чертежу;
- скрепить рамку алюминиевыми уголками по ранее размеренному чертежу.
Как подключить светильник или светодиодную ленту на рамку
Потребуется 8 или 9 часов работы для следующих шагов:
сверления отверстий по размеченным точкам для лампочек;
если планируется использование лед ленты, то предварительно необходимо установить блок управления на скрытой стороне конструкции, а саму ленту наклеить на видимую часть по периметру зеркала (по контуру);
- создания фаски шириной 20 мм и глубиной 5 мм для последующей вклейки стекла;
- зачистка фаски наждачной бумагой.
Далее конструкция собирается на уголки для проверки всех размеров. Если размеры всех деталей совпадают – она склеивается клеем. Раму рекомендуется прокрасить мебельным лаком или краской.
Составление и согласование проекта
Проект внутренней электропроводки для частного дома состоит из:
- расчета мощности, вводных устройств и требуемого сечения проводов;
- расчета систем заземления и молниезащиты;
- схемы разводки электропроводки;
- плана расположения в здании кабельных линий и силового оборудования;
- сметы на расходные материалы.
Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.
Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.
Схема монтажа электропроводки в доме
Выбор фаз
Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.
В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.
Как рассчитать мощность потребления при разводке
Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.
Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.
Средняя мощность потребления бытовой техники
Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.
Как рассчитать пропускную мощность электрической проводки
Группы потребителей
Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.
Основные группы потребления
На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.
Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
10. Используем гибкий неон
Очень интересный вариант организации декоративной подсветки – гибкий или холодный неон. Его также можно назвать чем-то средним между гибкой лентой и жесткими стеклянными неоновыми трубками. Однозначно, он более безопасен и удобен в плане монтажа.
По конструкции гибкий неон представляет собой:
- Гибкую трубку;
- Внутри трубки заключена пластиковая оплетка;
- Оплетка защищает люминофор, который имеет еще один слой оплетки и сердечник внутри.
- Пластиковая оплетка необходима для защиты от внешних нагрузок и придания плотности шнуру.
- А наружная оплетка придает шнуру определенный цвет и также выступает дополнительной защитой.
К преимуществам гибкого неона можно отнести:
- Гибкость;
- Приятный равномерный свет;
- Разнообразие цветовой гаммы;
- Возможность самостоятельного монтажа;
- Возможность резки в любом месте на любую длину.
Неоновый шнур даже можно завязать на узел, а резка производится обычными ножницами. Работает шнур по следующему принципу:
- Ток от источника питания поступает на специальный драйвер;
- Прибор преобразует ток и подает его на сердечник;
- Ток, попадая в электромагнитное поле сердечника, заставляет люминофор светиться.
Выбирать неоновый шнур можно по двум критериям:
- Цвет – доступен абсолютно любой оттенок. При этом тон не влияет на яркость;
- Диаметр – имеет намного большее значение. Чем он больше, тем менее гибким становиться шнур. Также уменьшается и яркость свечения из-за более толстого слоя оплетки. Но есть в этом и положительные моменты. Чем толще шнур, тем лучше он защищен от механических воздействий, а также, более мягким и рассеянным будет его свечение.
Главный вопрос – как запитать неоновый шнур? Если со светодиодными лентами и дюралайтом все ясно, то в данном случае все обстоит совсем иначе, а от исполнителя требуются навыки работы с паяльником. Чтобы соединить шнур с источником питания, необходимо приобрести так называемый драйвер. Для домашний нужд, выбирайте модели, подключаемые напрямую к сети. Если подсветка какая-то специфическая, можно подобрать модель, которая обеспечивает работу от батареек
Также обратите внимание, что в инструкции к каждому драйверу, указана максимальная длина подключаемого шнура. Лучше выбирать модели с запасом около 20% от общей длины
Теперь касательно подключения:
Для начала с одной стороны шнура нужно выполнить изоляцию. Для этого нужно оголить 5-7 мм сердечника, прорезав защитную плетку острым ножом
Очень важно не повредить контакты – тонкие проводки;
Теперь нужно определить полярность контактов. Это нужно для правильного соединения с драйвером;
Сделать это можно так — приложите контакты поочередно к включенному драйверу
Правильно положение то, при котором шнур горит;
Теперь нужно счистить люминофор с сердечника и подпаять контакты к коннектору, который идет в комплекте с драйвером;
Проверьте, загорается ли шнур. Если да, то нужно нанести каплю герметика, чтобы исключить возможность соприкосновения контактов друг с другом. После высыхания герметика заизолируйте место с помощью изоленты или термоусадочной трубки;
На свободный конец шнура нанесите каплю клея или герметика.
Проверка при возникновении неисправности
Неисправности, которые может проявить люстра в процессе эксплуатации, можно разделить на две категории:
- При попытке включить свет или одну из групп ламп, перегорает плавкая вставка предохранителя или отключается автомат в щитке.
- Не включается одна или несколько лампочек.
В первом случае, в схеме соединений люстры произошло короткое замыкание. Окончательно убедиться в этом можно путем замера сопротивления между проводами питания люстры, предварительно отсоединив их. Если диагноз подтвердился, люстру нужно разобрать и проверить внутренние соединения.
Во втором случае, нужно убедиться, что напряжение не подходит к патронам при включении света. Проверить это можно следующим образом. Устанавливаем мультиметр в режим измерения сетевого напряжения и аккуратно, с помощью изолированных щупов прибора производим замер между резьбовой частью патрона и его центральным лепестком. Чтобы окончательно убедиться, что проблема находится внутри люстры, проверяем, поступает ли напряжение на её контактную колодку. Если оно там присутствует, прибор следует разобрать и проверить схему проводки.
Иногда приходится менять схему внутренних соединений люстры, если необходимо разделить лампы на группы, либо изменить количество ламп в существующих группах. После завершения монтажа, перед включением в сеть, люстра должна быть проверена на работоспособность в том же объеме, как это было описано для нового изделия.
Ну и напоследок хотелось бы несколько слов сказать об осветительных приборах более сложной конструкции. Все написанное выше относится к светильникам традиционной конструкции, в которых используются лампы на 220 Вольт. В настоящее время получают распространение осветительные приборы, оснащенные лампами на 12 Вольт, в схему которых входит трансформатор или адаптер питания, выполненный в виде герметичного блока, залитого компаундом. Проверить такой адаптер на работоспособность несложно, достаточно измерить напряжение на входе и убедиться, что на выходе присутствует 12 Вольт.
Также советуем просмотреть видео, на котором наглядно показывается одна из частых неисправностей потолочного светильника, вызывающая короткое замыкание:
Вот и все что хотелось рассказать вам о том, как проверить люстру на работоспособность мультиметром и индикаторной отверткой. Надеемся, предоставленная информация была для вас полезной и интересной.
Рекомендуем также прочитать:
- Как проверить выключатель света
- Как отремонтировать люстру своими руками
- Ошибки при монтаже электропроводки
Звездное небо
Потолок «звездное небо» – это настоящий хит, который становится популярнее и все чаще используется для дизайна потолочной поверхности. Его можно сделать из оптоволокна и при помощи светодиодов. Рассмотрим второй вариант. Основное отличие от монтажа предыдущей подсветки заключается в том, что в этот раз вам понадобятся именно отдельные светодиоды, а не лента.
Потолок в виде звездного неба
Шаг 1. Это шаг выполняется еще до обшивки каркаса потолка гипсокартоном. В листах этого материала проделайте в хаотичном порядке множество мелких отверстий.

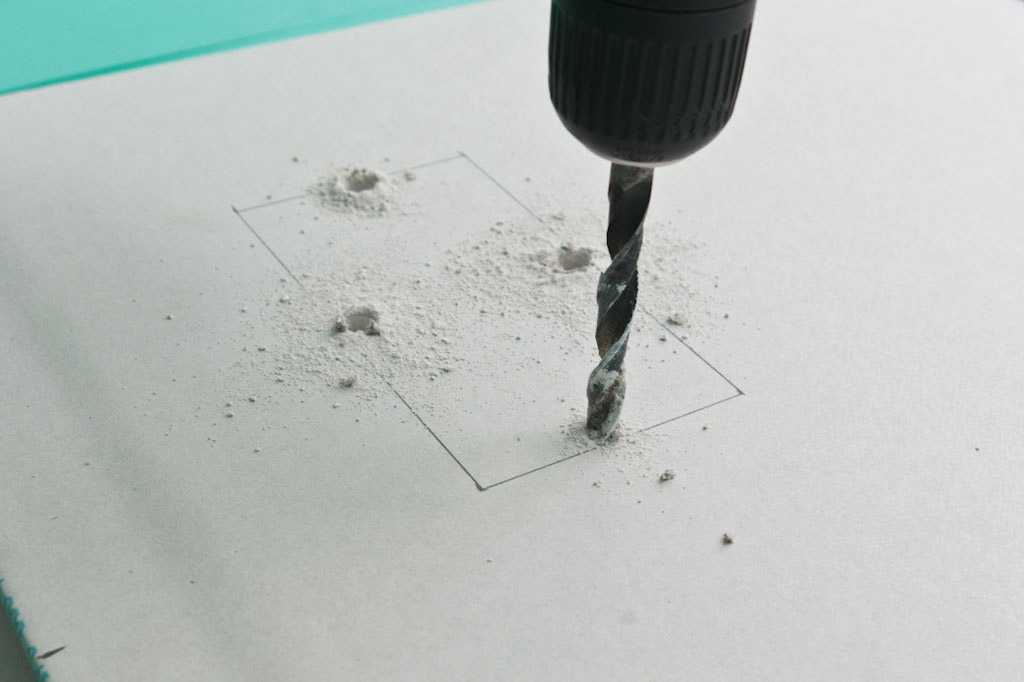

Просверливание отверстий в листе гипсокартона
Шаг 2. Соедините (спаяйте) при помощи проводов все диоды в одну цепь. Проверьте ее на работоспособность.
Диоды спаиваются в одну цепь
Шаг 3. Установите в каждом из отверстий на гипсокартоне по светодиоду. Лучше всего выбирать разные по мощности лампочки – тогда получится создать более реалистичное звездное небо.

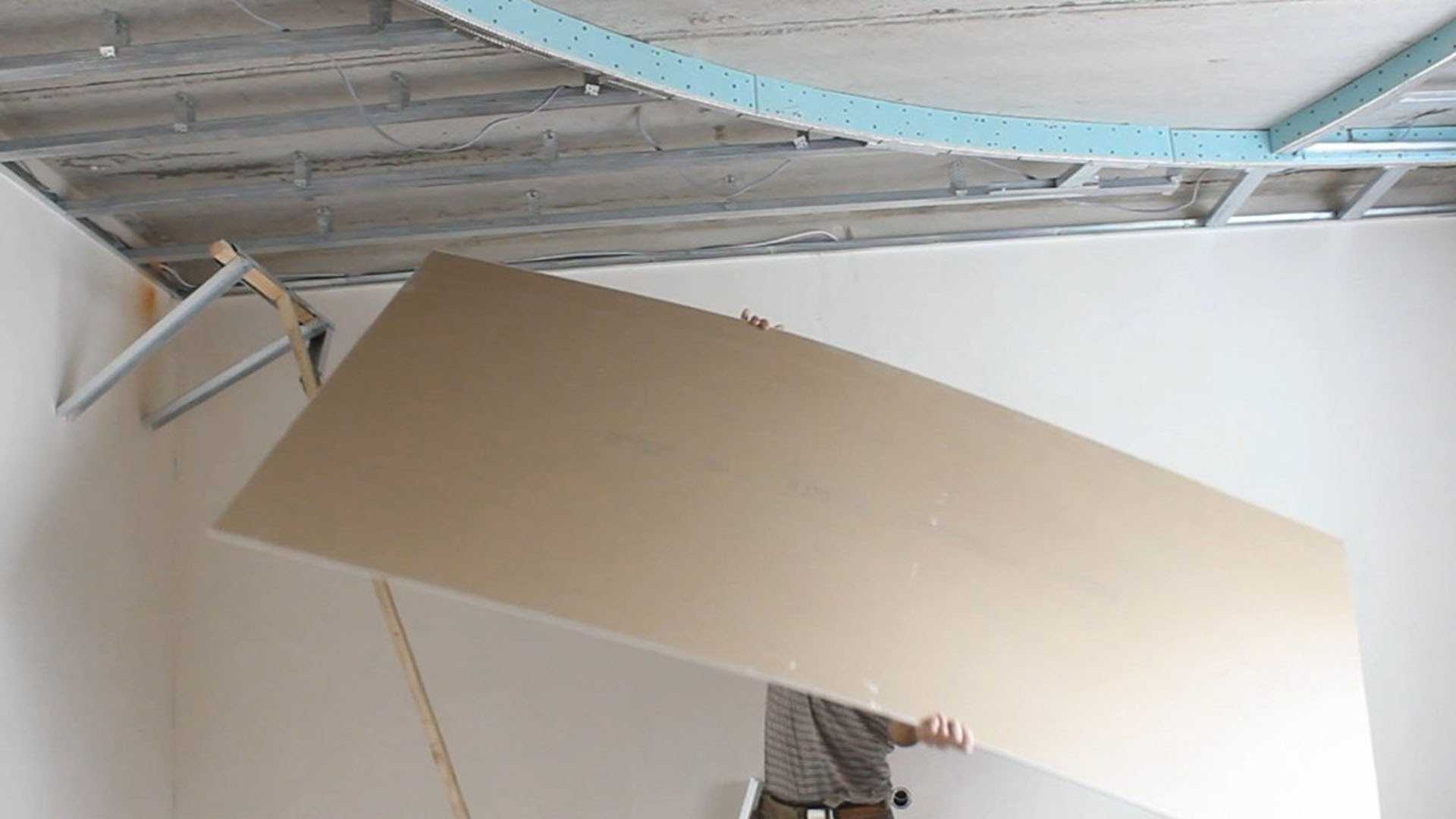

Шаг 4. Закрепите гипсокартон на каркасе потолка как при обычном монтаже подвесного потолка из гипсокартона.
Крепление гипсокартона к каркасу
Шаг 5. Подключите систему к контроллеру и блоку питания. Подсветка в виде звездного неба готова.
Простой пример подсветки в виде звездного неба
У такой системы есть и недостаток – светодиоды очень ярко светятся, поэтому рассеянного звездного света получить не удастся. Как вариант — можно попробовать поэкспериментировать с рассеивателями света.
Подсветка потолка – это, бесспорно, один из лучших вариантов украсить помещение. А с монтажом светодиодной ленты справиться сможет практически любой человек. Главное – немного желания и терпения, и у вас все получится.
