Как определить фазу, ноль и заземление самому, подручными средствами

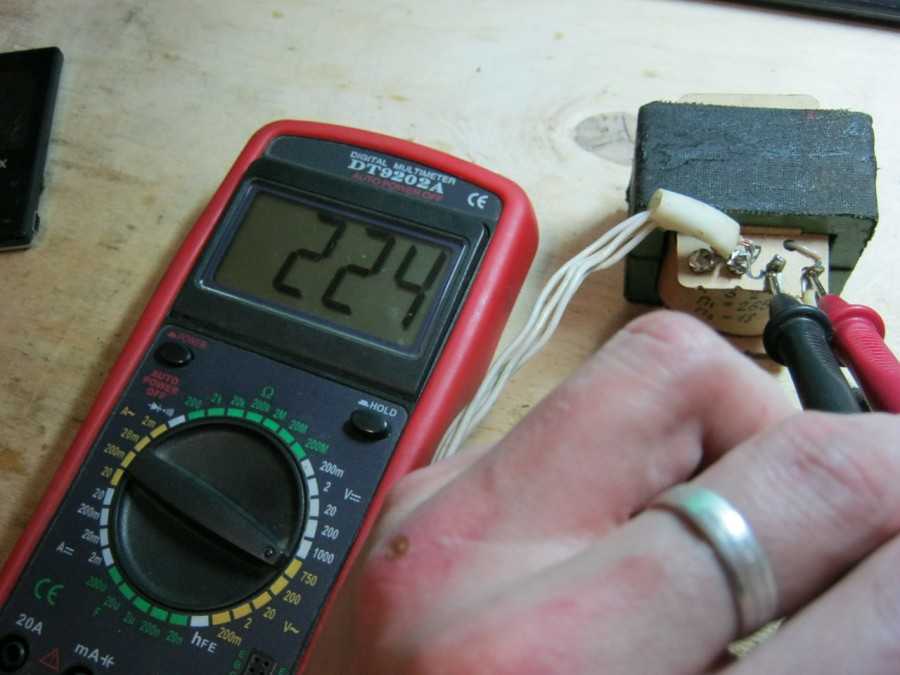

Определение фазы мультиметром

Если отвертки индикатора рядом нет, а взять не у кого или лень ее брать, то можно для определения фазного провода использовать мультиметр.

Этот способ более сложен и требует произвести больше действий чем с индикатором, но многим нравится. Они не ищут легких путей на пути к цели. Итак, чтоб определить фазу мультиметром необходимо установить предел измерения 750 В (если вы измеряете напряжение в сети 220 или 380 В) и для начала измерять напряжение источника. Если оно присутствует и соответствует заданному (220 или 380) то начинаем определение. Для этого необходимо один измерительный щуп мультиметра подключить к предполагаемому фазному проводу, а второй к какому-то предмету, который заземлен или имеет связь с землей. Кто-то подключает к батарее, кто-то к стене или себе и получают при этом разные значения. Это зависит от многих факторов – класс точности мультиметра, заземлены ли батареи в вашем доме или нет, от того на каком этаже вы находитесь и какие там стены и полы (покрытие).

Поэтому, если получили при одном измерении 0, то переключите на перекиньте измерительный щуп на другой провод. Если напряжение будет больше от нуля, то там фаза, при этом учитывайте погрешность прибора (если у вас на шкале напряжение скачет от 0 до, к примеру, 10 В – это может быть погрешность прибора).

При этом проводя измерения таким образом не перепутайте входы на мультиметре.

Если вы подключите щуп в порт для измерения тока 10ADC, то результат ваших измерений может стать непредсказуем как для мультиметра, так и для вас, поскольку этот порт применяется для измерения токов более 200 мА и имеет очень малое сопротивление, что при измерении напряжения равно короткому замыканию.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Какие методы запрещены для проверки?

Часто можно встретить запрещенный метод которым пользуются электрики для того чтобы найти фазу и ноль. Этот метод заключается в использовании «контрольных ламп». То есть берется обычная лампочка, вкручивается в патрон, к которому подключены провода. Провода подключаются между фазой и нолем – если все нормально лампочка светит, если не светит… значит не светит…

Во первых такой метод является неоднозначным, не дает с полной уверенностью сказать если фаза или нет (к тому же при обрыве ноля человек может подумать что нет фазы и полезет в коробку руками …). Во вторых проверять отсутствие напряжение контрольными лампами запрещено «Правилами Безопасной Эксплуатации Электроустановок».

Запрет в использовании «контрольных ламп» заключается в том, что при проверке напряжения в трехфазной сети между «фазой» и «фазой» лампа подключается под напряжение уже не 220 Вольт, а 380 Вольт в результате чего стеклянная колба лампочки (которая рассчитана на 220 В) может не выдержать и взорваться, тем самым поранить человека осколками.

Также не используйте водопровод или батареи отопления — это опасно не только для себя, но и для окружающих.

Также не стоит полагаться на цветовую маркировку проводов. Это лишь дополнительные методы ориентирования и определения. Хоть маркировку и нужно соблюдать, но не всегда монтаж выполняют грамотные электрики. Часто на провод заземления «подключают фазу».

Друзья не верьте тем людям, которые говорят, что научат Вас как определить фазу и ноль без приборов – это миф. Невозможно с помощью картошки, стакана с водой или пластиковой бутылки выполнить данной действие. Такими способами Вы подвергаете себя опасности — за это можно поплатиться жизнью. В любом случае нужны приборы, пусть самые простые. Не поленитесь сходить в магазин и купите обычный индикатор напряжения — стоит копейки.

Что представляет собой фаза и ноль в трехфазной сети

Как мы знаем из школьного курса физики – электрический ток движется только в замкнутом контуре. То есть по одному проводу он должен прийти, а по другому уйти. Чтобы не морочить голову, сразу даем определение:

• – Фаза – проводник, по которому к потребителю приходит ток;
• – Ноль – проводник, по которому ток уходит от потребителя.

Для правильной работы электрическому току всегда необходим замкнутый контур. Ток течет в одном направлении

Фазный провод – провод, по которому ток приходит к любой нагрузке, будь-то электрочайник или холодильник, неважно. Ноль – провод, по которому ток возвращается

Кроме этого нулевой провод выполняет еще одну полезную функцию – выравнивает фазное напряжение. Заземление – провод, на котором нет напряжения. Он служит резервным проводом для того, чтобы в случае утечки тока защитить человека от удара.

Теперь возьмем трансформатор, который питает дом. Трансформатор – устройство, повышающее, либо понижающее напряжение в сети. Чтобы конечный потребитель получил питание, к обмоткам низкого напряжения подключаются четыре провода. К выводам трансформаторной обмотки подключаются три провода (это и есть наши фазы), а ноль (еще называют “общий”) берется из точки соединения трансформаторных обмоток.

Теперь рассмотрим еще два термина и сразу дадим им определения:

1. 1. Линейное напряжение – напряжение, возникающее между фазными проводами в трехфазной электросети. Номинальное значение линейного напряжения – 380 вольт.
2. 2. Фазное напряжение – напряжение между одним фазным проводом и нулем. Номинальное значение такого напряжения – 220 вольт.

Существуют системы, в которых заземление присоединяют именно к нулевому проводу. Такая система носит название “глухозаземленная нейтраль”.

Делается это так: обмотки в трансформаторе соединяются по типу “звезда” (есть еще и соединение “треугольник”, а такде различные сочетания этих соединений, но об этом в другой раз). После этого нейтраль заземляют. Тогда наш ноль одновременно служит и заземлением (совмещенный нейтральный проводник, PEN).

Такой тип заземления практиковали в советское время при постройке жилых домов. Проще говоря, в таких домах электрощиток зануляют. Однако такой метод достаточно опасен, поскольку в некоторых случаях ток может пройти через ноль, возникнет отличный от нуля потенциал, результат варьируется от удара током до небольшого опасного фейерверка.

В наше время к жилым домам также подводят три фазы, но помимо трех фазных проводов, между трансформатором и домом также присутствуют отдельно нулевой провод отдельно провод заземления. На каждой подстанции имеется контур заземления: в случае утечки тока в электросистеме жилого дома – ток возвращается к заземлению на подстанции.

При монтаже такой сети необходимо учитывать, что в электрощите должны присутствовать отдельные шины для фаз, отдельная шина для нуля, отдельная шина для заземления

Внимание, при монтаже заземления не забудьте о том, что шина заземления должна быть соединена металлически с корпусом электрощитка

На самом деле, аварийные ситуации, так или иначе связанные с отсутствием заземления или с совмещением нуля и заземления, в трехфазных сетях происходят периодически, поэтому заземление действительно необходимо. Немного отвлечемся и посмотрим, какие ситуации наиболее часто распространены.

Для правильной эксплуатации вся нагрузка должна быть равномерно распределена между фазами. Такое бывает редко, да и неизвестно, что именно будет подключать потребитель. Если возникает ситуация, при которой нагрузка на одну из фаз увеличивается, на другую – уменьшается, а к третьей – вообще непонятно что подключают, тогда происходит смещение нейтрали.

Из-за этого смещения между нулевым проводом и проводом заземления появляется разность потенциалов. Если же нулевой провод имеет сечение, которого недостаточно, то пресловутая разность потенциалов увеличивается.

А когда фазы теряют связь с нейтральным проводником, получаются две следующих ситуации:

1. 1. Если фазы нагружены до предела, то напряжение падает до нуля;
2. 2. Если фазы наоборот не нагружены, то напряжение растет до 380.

Как видите, такое напряжение явно уничтожит бытовую технику, рассчитанную на сети в 220 вольт. Помимо этого, в таких ситуациях металлические корпуса электрооборудования тоже будут под напряжением.

Отсюда следует, что использование раздельного варианта нуля и заземления более предпочтительно, так как позволяет обойтись без таких аварийных случаев.

Как правильно соединить ноль с землей

Неправильное соединение нуля с землей может явиться причиной трагедии, вместо защиты. В общедомовом вводном устройстве (ВРУ) должно быть произведено разделение совмещенного нуля на рабочий и защитный проводники. Потом защитный ноль должен быть разведен к щитам на этажах, а затем в квартиры.

Получается пятипроводная сеть:

• 3 фазы;
• N;
• PE.

К третьему контакту розеток надо подключать PE. В старых домах встречается четырехпроводная сеть:

• 3 фазы;
• совмещенный ноль

Если проводник РЕ изготовлен в виде алюминиевой шины, то сечение ее должно быть не менее 16 мм², если медная шина (латунная) – не менее 10 мм2. Это правило справедливо для ВРУ, в остальном следует руководствоваться нижеприведенной таблицей.

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S≤ 16	S
16<S≤35	16
S>35	S/2

На защитный проводник РЕ нельзя устанавливать автоматы, другие устройства разъединения, он должен быть неотключаемым. Разделять совмещенный ноль PEN необходимо до автоматов и УЗО, после них нигде соединяться они не должны!

Запрещено:

• защитный и нулевой контакты соединять в розетке перемычкой, т.к. при обрыве нуля на корпусах бытовых приборов появится опасное фазное напряжение;
• нулевой и защитный проводники соединять одним винтом (болтом) на шине в щитке;
• PE и N необходимо подключать к разным шинам, при этом, каждый провод из каждой квартиры должен быть прикручен своим винтом (болтом). Необходимо предусмотреть меры против ослабления крепления болтов и защиту их от коррозии и механических повреждений (пункт 1.7.139 ПУЭ 7).

Такое соединение применяют при современном электроснабжении жилых помещений или частных домов. Что соответствует требованиям ПЭУ- 7 (пункт 7.1.13) для сетей постоянного и переменного тока напряжением 220/380 вольт. После разделения объединять их категорически запрещается.

В частном доме зачастую мы получаем два или четыре провода от ВЛЭП. Чаще всего встречается 2 ситуации:

Ситуация №1 — хороший случай. Ваш электрощит стоит на опоре, под ней вбито повторное заземление. В электрощите две шины PE и N. К шине PE идёт ноль с опоры и провод от заземлителя. Между шиной PE и N перемычка, от шины N идёт рабочий ноль в дом, от шины PE – идёт защитный ноль в дом. Шины PE и N могут быть установлены в доме в распределительном щите, тогда ноль с землёй соединяется на одной шине в щите учета как на фото ниже.

Смысл — соединить ноль и заземление на вводе до всех УЗО и дифавтоматов и из этой точки к потребителям уже вести фазу, нейтраль и «землю».

Такие щиты сейчас часто собирают при подключении новых частных домов к электросети. При этом вводной автомат установлен на фазе, ноль с ВЛЭП идёт напрямую в счетчик, а разделение нуля (соединение с заземлителем) производится после него. Реже это делают и до счетчика, но зачастую энергосбыт против такого решения. Почему? Никто не знает, аргументируют возможностью хищения электроэнергии (вопрос, как?).

Ситуация №2 — Щит учета может быть как на опоре, так и в доме или на его фасаде, не имеет значения. У вас есть опломбированный вводной автомат и счетчик, соответственно вы имеете одну или три фазы и ноль. Как сделать заземление и нужно ли его соединять с нулём? Если ВЛЭП новая — нужно. Как и в предыдущем случае вы получите систему TN-C-S. Тогда: ноль от счетчика соединяют с PE шиной, к ней провод от заземлителя (который вы сделаете самостоятельно у себя на участке).

Если ВЛЭП старая – не нужно соединять ноль и землю (Глава 1.7. ПУЭ п. 1.7.59). Делайте систему ТТ (без соединения PE с N). В этом случае обязательно использовать УЗО!

В обоих ситуациях каждый провод на шинах должен быть затянут своим болтом — не суйте несколько PE или N-проводников под один болт (или винт).

Если вы живете в квартире, то рекомендуем прочесть вот эту статью: https://samelectrik.ru/kak-sdelat-bezopasnoe-zazemlenie-v-kvartire.html.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

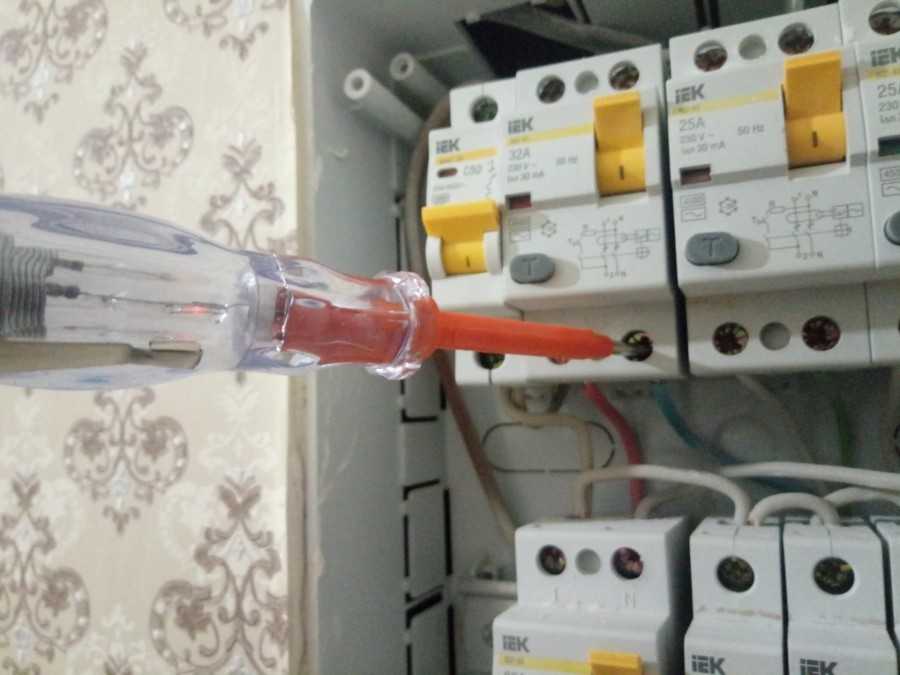

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Определение заземления

Заземление – это умышленное подключение открытых частей электрического оборудования, которые находятся под напряжением, к специальному заземляющему отводу, шине или другому защитному оборудованию. Это может быть арматура в земле, часть электроустановки и другие приспособления. Такой подход, согласно ПУЭ, является обязательной мерой преднамеренной защиты как жилого, так и нежилого фонда. Это же гласят правила и требования ГОСТ 12.1.030-81 ССБТ (электробезопасность и система стандартов безопасности труда).

Фото — схема

Практически в каждом современном доме установлена схема заземления TN-C-S или TN-S. Но в зданиях старой постройки заземление зачастую вообще отсутствует, поэтому владельцам квартиры в таких постройках приходится своими силами организовывать землю. Такая система называется TN-C. Выполняется при помощи подключения отвода к заземляющему контуру, который может располагаться непосредственно в земле у здания или возле трансформаторной будки.

Теоретически, такую модернизацию проводки может организовать специальная монтажная компания, но практикуется это редко. Чаще к щитку на этаже (в многоквартирном доме) подводится земля, и уже к ней подключаются остальные провода.

1. Если фаза попадает на открытый металлический отвод любого электрического устройства, то в нем появляется напряжение. Это же случается, если, к примеру, нарушена изоляция кабеля. Человеческое тело – отличный проводник тока, если Вы дотронетесь к такому отводу, то получите сильный удар током. Заземление поможет избежать это;
2. Блуждающие токи уходят в заземляющий проводник, этим гарантируется охрана жизни;
3. В особенности опасно напряжение, которое попадает на радиаторы отопления. В таком случае, все батареи в доме становятся проводниками тока. Но если установлена земля, то все напряжение уйдет по проводнику.

Фото — вариант земли

Если нет возможности провести полноценный заземляющий контур, тогда используются другие способы. К примеру, сейчас очень распространено подключение переносных заземляющих штырей (портативные шины). Их действие никак не отличается от стандартного стационарного отвода, но при этом они гораздо практичнее по своему функционалу.

Фото — переносная шина

Использование мультиметра

Аппарат, которым меряют напряжение, называется мультиметр. Он бывает двух видов: стрелочный и цифровой. Как определить фазу и ноль мультиметром, мы расскажем далее.

Перед началом измерений настройте устройство. Задайте границы измерения переменного тока (знак «~V» или «ACV»). Определите значение, что будет превышать 250 В (при использовании цифровых приборов чаще всего устанавливают 600, 750 или 1000 В). В один и тот же момент щупы устройства должны коснуться проводников. Таким образом вы определите напряжение, что на данный момент в наличие.

Интересно знать, что существуют приемы, знание которых поможет выяснить, где фаза, а где ее нет без использования техники.

Заземление и нормы его монтажа

Прежде чем приступать непосредственно к поиску защитного заземления давайте определимся что это такое и зачем оно вообще необходимо. Ведь зная это нам будет значительно легче определить его на схеме или по месту.

Что такое заземление?

Согласно п. 1.7.29 ПУЭ защитное заземление – это заземление электрических установок и аппаратов, выполняемое в целях электробезопастности. Непосредственно в процессе передачи и распределения электроэнергии данный провод не принимает никакого участия. Его основное назначение, это снижение потенциала на корпусе электрооборудования при возникновении аварийных ситуаций.

Давайте разберем данный вопрос более детально. Итак, у нас есть фазный и нулевой проводник, по которым непосредственно протекает рабочий ток электроустановок. Заземляющий проводник в этом процессе совершенно не принимает участия, так зачем он нужен?

Обратите внимание! Здесь и далее мы рассматриваем однофазную электрическую сеть, как наиболее распространенную

• Провод заземляющий связывает корпус вашей стиральной машинки, утюга или любого другого электрооборудования с землей. Как мы уже отмечали, в обычных условиях он находится без напряжения.
• Ток протекает по фазному и нулевому проводнику. Но, теперь допустим ситуацию, когда на фазном или нулевом проводнике повреждается изоляция и он соприкасается с корпусом вашей электроустановки. Получается на корпусе появляется напряжение. Поэтому при прикосновении к нему вам поразит электрическим током.
• Если же ваш корпус соединен с землей заземляющим проводником, то избыточный потенциал по заземляющему проводу уйдет в землю. Данная формулировка не совсем правильна с технической точки зрения, но наиболее точно объясняет происходящие процессы. Поэтому профессионалов прошу меня не хаять. В результате даже при повреждении изоляции провода с коротким замыканием на корпус вы можете безопасно прикоснуться к корпусу электроустановки.

Требования предъявляемые к проводу заземления

Вообще вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Здесь оговариваются разнообразные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного случая и многое другое.

Мы остановимся только на вопросах касающихся однофазных электрических сетей:

Самый простой способ как узнать какой провод заземление — это определить его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.

Так же провод защитного заземления обозначают буквенными символами — PE. Преимущественно это обозначение можно встретить на схемах или в местах подключения электрооборудования.

Обратите внимание! В некоторых схемах вы можете встретить обозначение PEN. Это значит, что применяется совмещенная прокладка нулевого и защитного провода

То есть к данной жиле или шине мы крепим и нулевой и защитный провод.

• Если вы выполняете монтаж проводки своими руками, то вы должны знать, что провод защитного заземления не должен иметь коммутационных аппаратов.
• Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм 2 , оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
• Если нулевой провод прокладывается отдельно от силового, то согласно п.1.7.127 его сечение должно быть не менее 2,5 мм 2 если защитный провод имеет защиту от механических повреждений, например, проложен в гофре. Если же он не имеет такой защиты, то инструкция предписывает выбирать медный проводник сечением не меньше 4 мм 2 .
• Так же стоит отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.

Ноль сделанный из заземления

Электрики со стажем в своей работе часто сталкиваются с этим вопросом на практике.

Любой электрик, перед тем как выполнить электромонтажные работы, будь то подключение розетки или выключателя у себя дома, установка люстры, датчиков или расключение распределительной коробки начинает с определения где в электропроводке фаза и ноль.

В своих статьях я часто акцентирую внимание на то, что при подключении выключателя именно фаза должна подаваться на разрыв. Так вот один из читателей мне задал вопрос: а как это определить? Где какой провод? Конечно, этот вопрос очень прост, но как оказалось не для всех

Поэтому сегодня практически разберем, как определить где фаза и ноль и какие инструменты можно/нужно при этом использовать, а какие нельзя.

Важность определения где находится фаза и ноль является не только технологической необходимостью, но также необходимо для безопасного выполнения работ. Например, перед тем как выполнять какие-либо работы на токоведущих частях электроустановки обязательно выполняется проверка отсутствия напряжения

Проверка отсутствия напряжения выполняется относительно проводов «фаза-фаза» и «фаза-ноль»

Например, перед тем как выполнять какие-либо работы на токоведущих частях электроустановки обязательно выполняется проверка отсутствия напряжения. Проверка отсутствия напряжения выполняется относительно проводов «фаза-фаза» и «фаза-ноль».

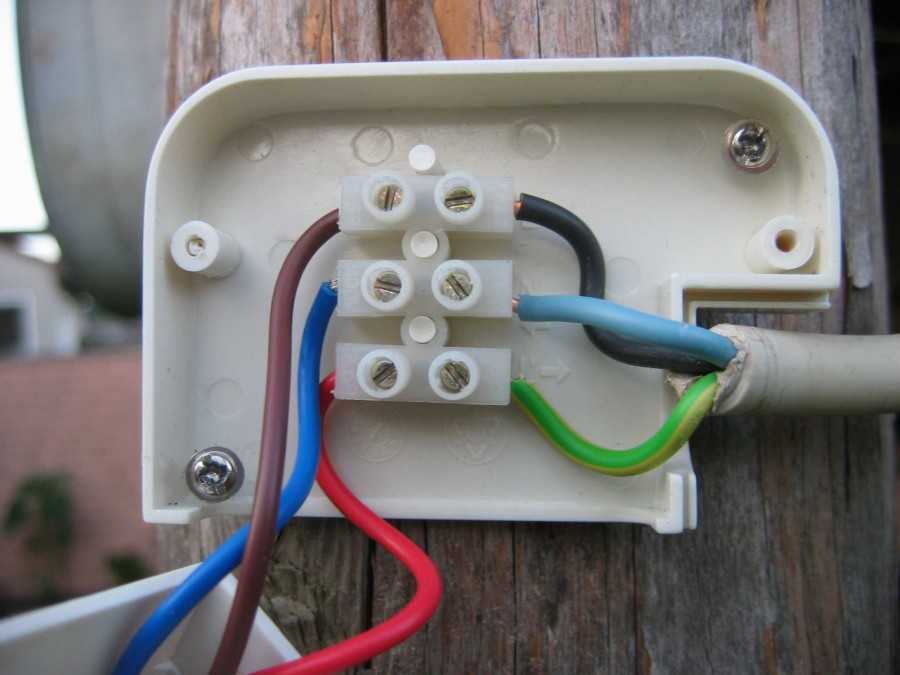

Визуальный метод

Для опытного электромонтера не станет затруднением разобраться в проводке, лишь посмотрев на нее. Но новичку остается непонятно: как определить фазу по цвету проводов? Для этого достаточно выучить стандарт и запомнить:

• фазе соответствуют белый, коричневый красный, розовый, фиолетовый, оранжевый, бирюзовый и черный цвета;
• нулевой провод маркировали синие или голубые оттенки;
• для заземления всегда использовался только цвет хаки или желто-зеленые тона.

Если вы не уверенны, что подключение выполнено согласно стандартам и нормам, или проводка в вашем доме имеет изоляцию какого-то одного цвета, важно иметь на вооружение индикатор и пользоваться им каждый раз, когда закончили один этап и начинаете другой.

Использование тестера

Тестер — инструмент, который по сути являет собой отвертку со светодиодом. Его называют индикатором и используют, если под рукой нету обычной отвертки. Ниже приводим алгоритм определения фазы и ноля индикаторной отверткой.

• Большим и средним пальцем зажмите устройство.
• Со стороны торца рукоятки поставьте указательный палец на специальный кружок из металла.
• Металлической стороной прикоснитесь к зачищенным от изоляции концам кабеля.
• Светодиод загорится, если провод, к которому вы дотронулись, содержит фазу.

Дабы избежать неприятных последствий, рекомендуем придерживаться несложных правил:

• Во-первых, когда делаете проверку, ни в коем случае не дотрагивайтесь до металлической части прибора.
• Во-вторых, во избежание пробоя изоляции подготовьте прибор, очистите от всего, что может на него приклеится.
• В-третьих, бывают ситуации, когда требуется быть уверенным в отсутствии напряжения. Поэтому следует проверить, работает ли прибор.
