Монтаж кабеля с изоляцией из сшитого полиэтилена

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Бандажная лента

Лучше всего выбирайте ленту которая фасуется в бухты по 50м и запаковывается в удобные пластмассовые кассеты с ручкой. При такой фасовке у вас не будет проблем с ее запутыванием или размоткой нужного метража.

Если все же приобрели в бумажной упаковке, то лучше эту коробку не разрывать целиком, а сверху сделать надрез, через который можно будет пропустить конец ленты. Сама бухта при этом останется надежно скрученной и не запутается ни при транспортировке, ни при работе с ней.

Заводская бандажная лента имеет следующие характеристики:

  • ширина ленты 20мм — для стандартного использования; или 10мм — для СИП малого сечения, либо малогабаритных изделий на опорах (например видеокамеры)
  • толщина ленты — от 0,4мм до 1мм (для проводов СИП чаще всего используется 0,7мм)
  • максимальная нагрузка — более 9кН для ленты 0,7мм; более 5кН для ленты 0,4мм
  • материал — нержавеющая сталь

Бандажная лента это универсальный способ крепежа для любых типов опор:

  • деревянные круглой формы
  • металлические круглой, прямоугольной или шестигранной формы
  • железобетонные круглые, прямоугольные, шестигранные
  • иногда можно встретить даже такое чудо крепление

Даже на трубе d-40мм можно закрепить с ее помощью все что угодно. Главное условие при этом — поверхность плоскости крепления должна быть шире, чем сама скрепа. Иначе может произойти ее деформация при затяжке, а это скажется на качестве монтажа и его долговечности.

Что можно закрепить бандажной лентой помимо арматуры для проводов СИП:

распределительные шкафы и шкафы учета

  • светильники
  • дорожные знаки
  • уличные камеры
  • пучки кабелей
  • изоляцию на трубах теплотрасс
  • сетку рябицу на стойки забора ограждения

В первую очередь при выборе ленты нужно смотреть на показатель разрушающей нагрузки. Причем не всегда требуется выбирать ленту именно с максимальным его значением. Иногда по условиям монтажа целесообразнее применять облегченный вариант. Подробнее об этом будет сказано далее.

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

  1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
  2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
  3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
  4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
  5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
  6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
  7. Улучшение общей эстетики в городских условиях.
  8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.

Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Виды кабельных чулков и их отличия

Как вы понимаете, нет одного универсального чулка на все случаи жизни. Для каждого вида работ и марки кабеля или провода, придется подбирать соответствующий экземпляр.

Самым распространенным считается классический или торцевой вариант с одной петлей и одним открытым концом. Его называют стандартным монтажным чулком.

В своей маркировке после указания диаметра, может иметь цифру «1».

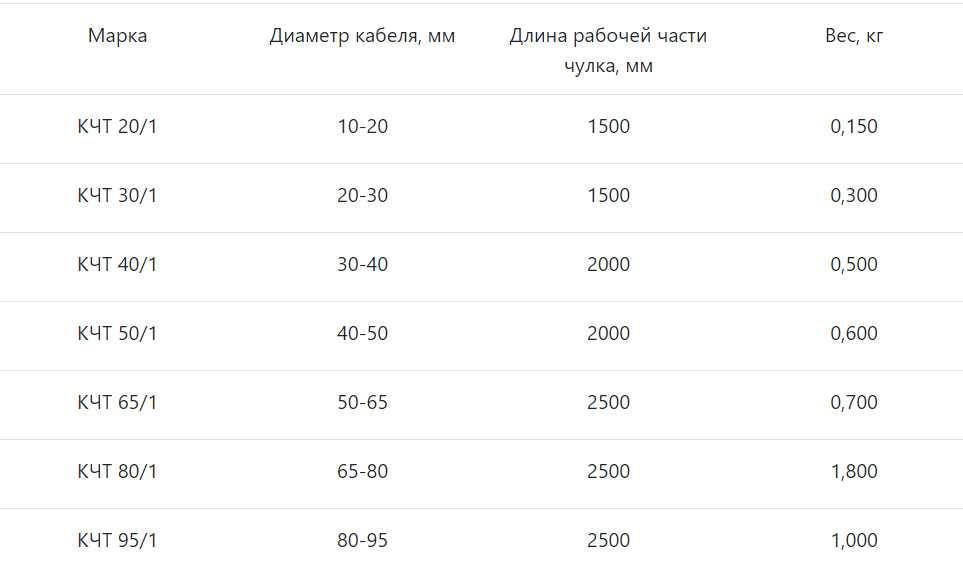

Вот технические характеристики таких изделий, с указанием расчетного диаметра, длин рукавов и усилий тяжения.

Есть и более совершенный вариант — стандартные с двумя петлями.

Его проще натягивать на кабель и он более эластичный.

Еще особенностью такой модели является сквозное отверстие для кабеля. За счет него, вам не обязательно хватать КЛ за конец, а можно отступить несколько сантиметров ниже.

Это актуально при монтаже претерминированного кабеля.

Следующая разновидность — проходные чулки.

Они используются, при протяжке кабеля не за его конец, а где-то в промежутке или посередине трасы. Это изделие имеет два открытых конца рукава.

При этом сам рукав разъемный. То есть, вам не придется натягивать чулок в начале кабеля и тащить его по всей оболочке до нужного участка.

Просто раздвигаете боковую часть рукава, одеваете его на кабель в любом месте, сдвигаете сетку так, чтобы ячейки переплелись между собой и шнуруете их стальным тросиком или спицей.

Транзитные чулки вообще не имеют петель.

Этот вариант используется в том случае, если вам необходимо заменить старый кабель на трассе, и при этом одновременно проложить новый.

Чтобы не делать двойную работу, цепляете транзитным чулком новый КЛ к старому, и вытаскивая старый из кабельного канала, автоматически укладываете на его место новый.

Транзитные модели идут длиной более 1м и очень редко используются на большие сечения.

Если вам необходимо проложить группу кабельных линий, зачем тянуть все по отдельности и терять время, если можно сделать все за раз.

В этом вам помогут тройные чулки. Петля у них одна, а вот рукавов сразу три.

Обратите внимание, что если вы прокладываете одновременно три кабеля с тремя стандартными чулками, например пофазная высоковольтная КЛ из сшитого полиэтилена, то вертлюги должны закрепляться в разбежку, а не в одной плоскости. Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки

Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки.

На электрических подъемных кранах или при подвеске на опоре, дабы не заморачиваться со спецкрепежом, это может быть очень выгодным решением.

Для проводов высоковольтных линий 110-750кв и грозотросов стандартные чулки не всегда подходят.

Из-за малого коэффициента трения, при больших усилиях, они могут соскальзывать. Здесь применяют изделия с маркировкой КЧГ и специальным типом плетения.

Вначале чулка сплетаются одиночные пары тросиков, потом идут двойные, а заканчивается все тройными парами. Это позволяет создать первоначальное хорошее сцепление.

Далее усилие тяжения переходит на двойную пару, а основную нагрузку несет на себе тройное плетение. Поэтому, если при натяжке голого провода АС или грозотроса, у вас постоянно соскальзывает чулок, не спешите ругать производителя, возможно вы неправильно подобрали модель.

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Как это работает?

Чтобы одеть чулок на кабель, надавливаете ладошкой на его открытый конец.

Диаметр рукава при этом значительно расширится, и его спокойно можно будет натянуть на оболочку. Дабы протолкнуть рукав как можно дальше, двигайте его поступательными движениями вперед.

После чего, достаточно слегка потянуть рукой за петлю, и рукав плотно обожмет всю оболочку.

Заметьте, что монтаж на СИП, несколько отличается от кабельного. Чтобы без проблем натянуть чулок на любой провод СИП, вам потребуется каждую его жилу сделать на 5-10 см короче предыдущей.

То есть, не перекусывать СИП ножницами в одном месте, а резать жилы ступенчато по отдельности.

Далее не помешает зафиксировать их между собой парой витков изоленты.

После натяжки, конец рукава также фиксируется изолентой.

Дело в том, что при монтаже на ВЛИ по роликам, этот хвост может где-нибудь зацепиться.

В особенности, если вам понадобится временно ослабить натяжку и СИП начнет уходить назад.

Дабы чулок не съехал, его открытый конец и приматывается к изолированным жилам.

После усадки, на конец петли надеваете трос-лидер и начинаете протяжку с выбранным усилием. Рукав никуда уже более не денется и не соскочит.

Заметим,что для беспрепятственного  прохождения  по  роликам, не рекомендуется использовать чулки с защитным коушем на петле.

Благодаря силам трения и сжимающим усилиям, которые равномерно будут распределены по всей длине чулка, вы получите 100% надежность захвата. Чем с большим усилием вы будете тянуть, тем плотнее рукав будет впиваться в оболочку.

Это обеспечивается за счет того, что стальные нити на рукаве расположены не параллельно, а под углом относительно самого кабеля.

При этом никакого давления на токоведущие жилы передаваться не будет. Чтобы снять чулок, просто сдвиньте поступательными движениями открытый конец в сторону петли, и он у вас спокойно соскользнет с оболочки.

Условия прокладки

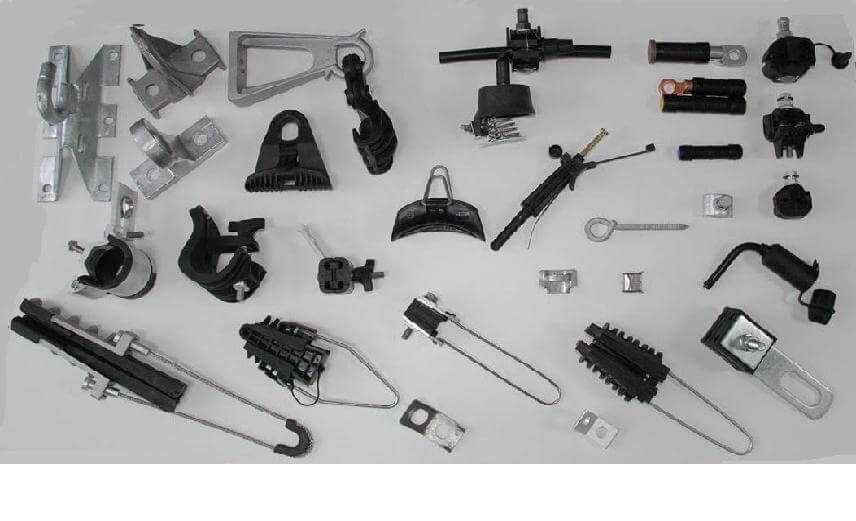

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

https://youtube.com/watch?v=Ahjb2-eAIkk

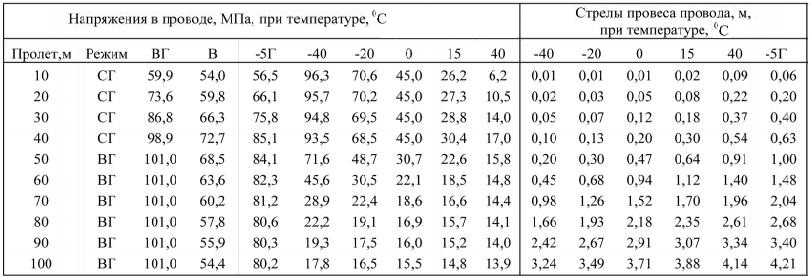

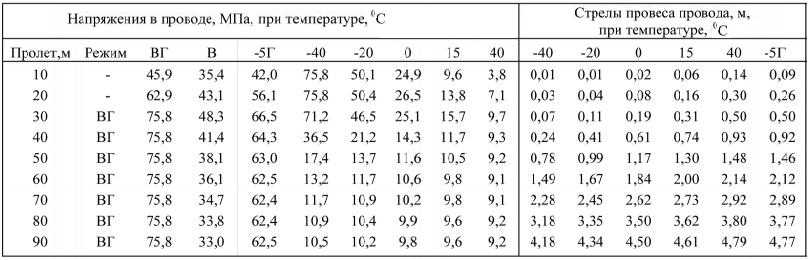

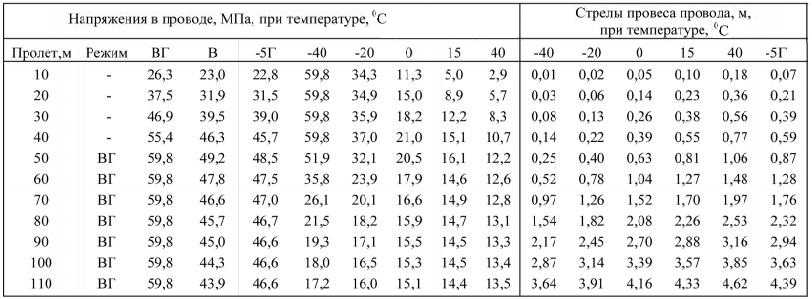

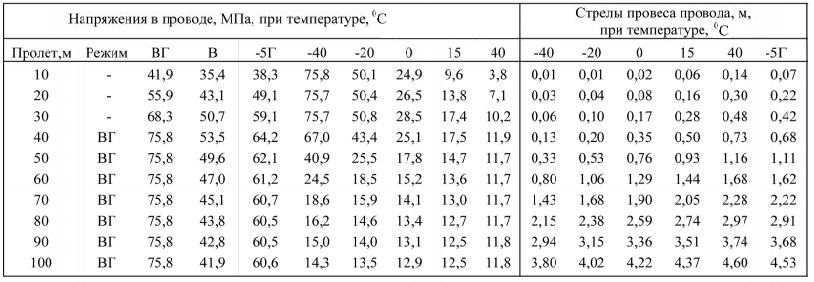

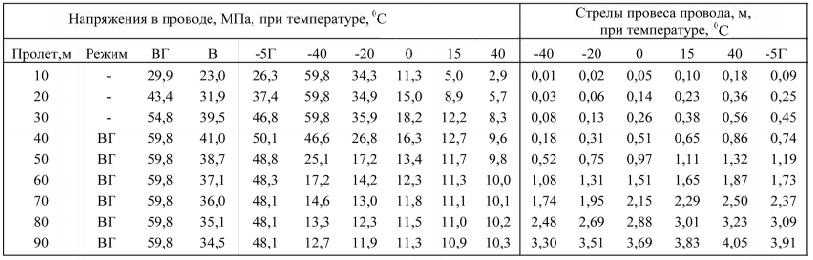

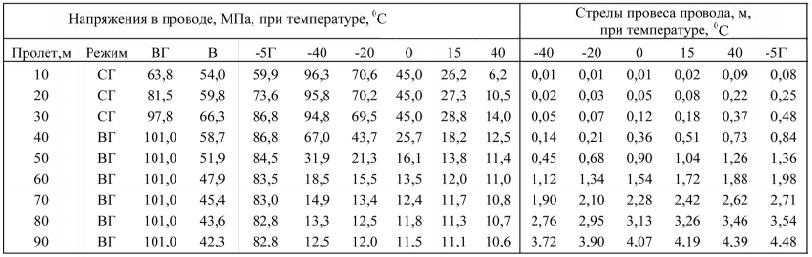

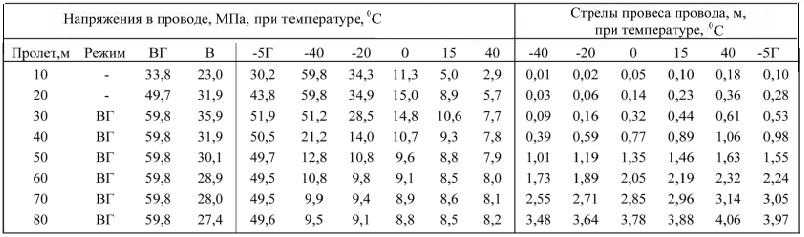

Монтажные стрелы провеса

Воздушная линия > Проектирование ВЛЗ — 6(10)кВ

Монтажные таблицы защищенных проводов чипа СИП-3 для подвеки на железобетонных опорах ВЛ 6-20 кВ

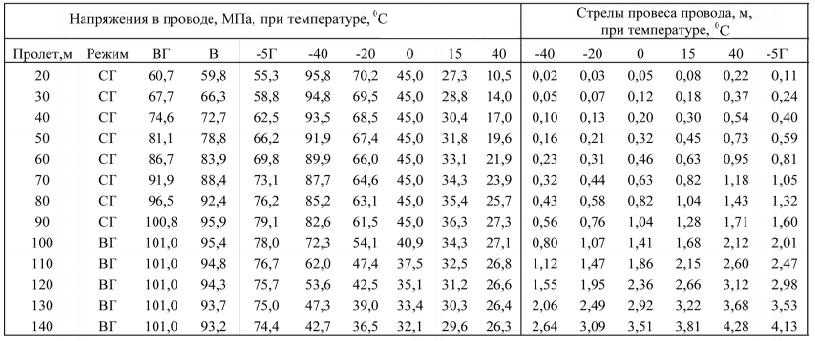

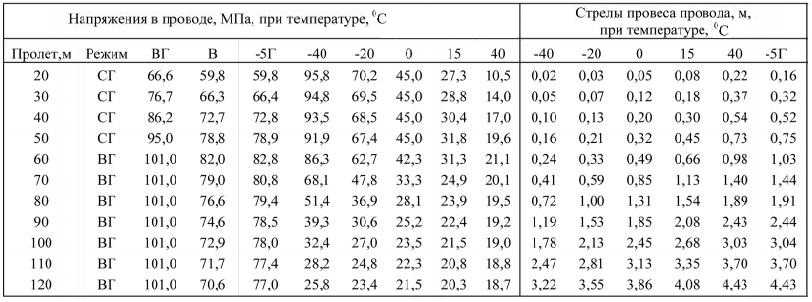

Провод СИП-3 1×50
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

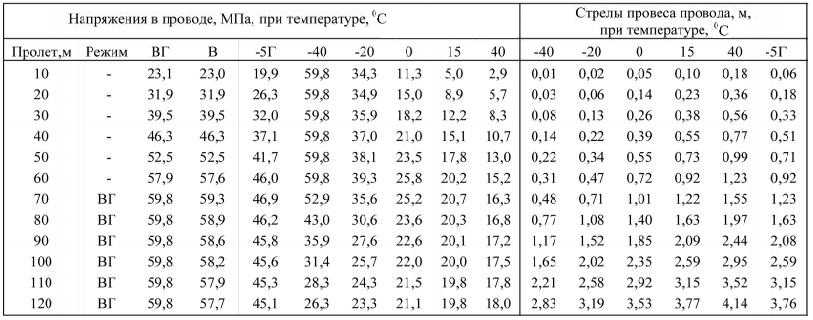

Провод СИП-3 1×50
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

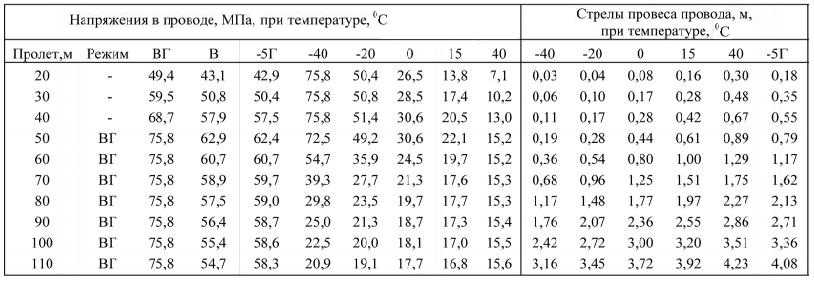

Провод СИП-3 1×50
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×50
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

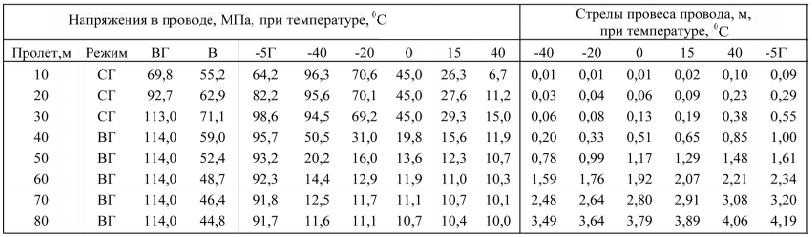

Провод СИП-3 1×70
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

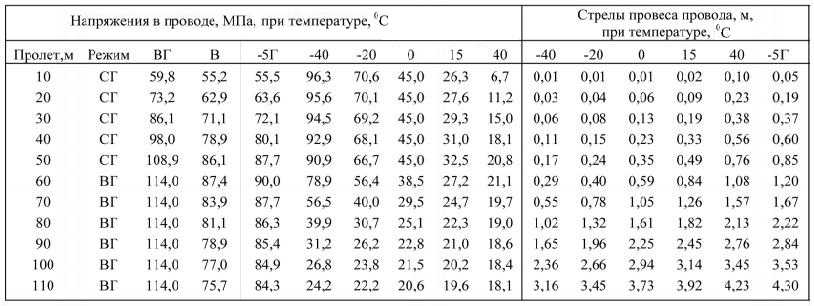

Провод СИП-3 1×70
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

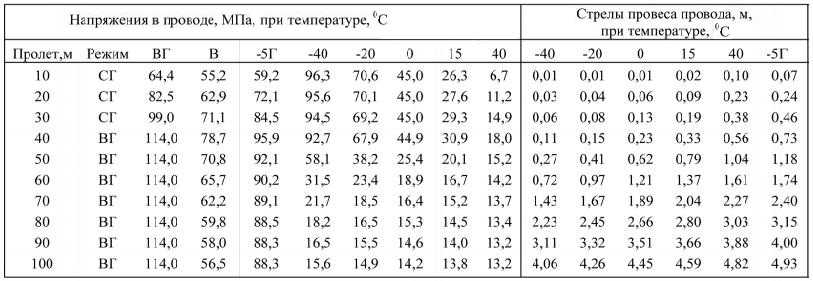

Провод СИП-3 1×70
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×70
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×95
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×95
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×95
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×95
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×120
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×120
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×120
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Провод СИП-3 1×120
Допустимое напряжение провода
Максимальное тяжение провода
Нормативное ветровое давление
Нормативная толщина стенки гололеда

Все страницы раздела наWebsorСостав раздела Расчетные пролеты ВЛЗ-6(10)кВ Несущая способность закрепления в грунтах опор Монтажные стрелы провеса Промежуточная опора П20-1Н Угловая промежуточная опора УП20-1Н Анкерная (концевая) опора А20-1Н Угловая анкерная опора УА20-1Н Ответвительная анкерная опора ОА20-1Н Угловая ответвительная анкерная опора УОА20-1Н Устройство ответвления УО-3 на промежуточной опоре П20-1Н Промежуточная опора П20-3Н Угловая промежуточная опора УП20-3Н Анкерная (концевая) опора А20-3Н Угловая анкерная опора УА20-3Н Ответвительная анкерная опора ОА20-3Н Угловая ответвительная анкерная опора УОА20-3Н Устройство ответвления УО-4 на промежуточной опоре П20-3Н

Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

  • уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

Вот их основные производители, технические данные и характеристики:

Ensto Sliw 65, 65S

Sicam TT1D-4D

Niled P71-74, P617

КВТ ЗПК

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Виды СИП

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.

Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

Конструкция СИП кабеля

Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:

  • Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
  • Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
  • Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.

Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.

Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.

Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.

Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.

Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.

Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.

Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.

Разновидности кабелей

В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:

  1. с неизолированной нулевой жилой;
  2. с изолированной нулевой жилой;
  3. без нулевой несущей жилы.

Первый тип ещё называют «голым». К нему относится кабель СИП 1.

Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.

Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.

СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.

Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».

Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».

Также выпускают марки СИП 1А и СИП 2А.

Условное обозначение кабелей

Согласно ГОСТу, маркировка проводников должна иметь вид:

  • Первыми идут символы «СИП», обозначающие тип проводника;
  • Через дефис указываются цифры от 1 до 4;
  • Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
  • Через тире указывается номинальное напряжение кабеля;
  • Также через интервал могут указываться технические условия.

Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:

  1. предназначен для организации воздушных линий электропередач;
  2. имеет жилы:
  • 3 основные сечением 70мм2;
  • 1 несущая изолированная сечением 95мм2;
  • 2 вспомогательные сечением 25мм2.
  1. кабель рассчитан на напряжение 0,6/1кВ.

Как правильно подобрать кабельный чулок

В первую очередь здесь все зависит от самого кабеля и его трех характеристик:

диаметр

Вам нужно знать именно диаметр, а не сечение жил!

вес

допустимое усилие тяжения

Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.

После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части

От этого будет зависеть выбор материала чулка — сталь или полимерный композит.

При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.

Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.

После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.

Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.

Они имеют в своей маркировке букву «У».

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
