Люстра с вентилятором

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

  • При включении будут загораться все лампы;
  • Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
  • В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

От чего зависит сложность подключения

Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение. Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.

Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете. Иначе вполне можно добиться «потрясающих» результатов в виде короткого замыкания и выгорания проводки. И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Отличия в монтаже

В жаркое время года большой вентилятор под потолком лучше других моделей вентиляторов выполняет функции нормализации микроклимата в комнате. Поток воздуха от него охватывает значительную площадь. И даже при небольших оборотах эффект получается очень приятным для жильцов. То, что вентилятор занимает центральное место на потолке, которое обычно используется для люстры, не вызывает проблем, поскольку в некоторых моделях функции вентилятора и люстры совмещены.

Но крепление к потолку обычной люстры и комбинированной модели несколько отличаются. Для обычной люстры достаточно крюка, который предусмотрен в любой комнате. Она неподвижна и кроме силы тяжести на неё не воздействуют другие силы. А при вращении крыльчатки возникает крутящий момент. Он направлен в сторону противоположную вращению. И эту особенность должен учитывать подвес потолочного вентилятора любой конструкции, особенно совмещённого с люстрой. При отсутствии жёсткого крепления при вращении крыльчатки появятся осевые перемещения.

Как отремонтировать люстру с вентилятором?

Главное при ремонте данного прибора – тщательный поиск истинной причины его поломки. Люстра с вентилятором для спальни может выйти из строя по разным причинам, поэтому общего универсального рецепта нет. Стараемся работать поэтапно, начиная из самых мелких возможных причин поломки:

  1. Если лампы не работают, то их выкручивают и проверяют тестером.
  2. Далее проверяем контакты в выключателях.
  3. Следующая вероятная причина поломки – поломка патронов.
  4. При исправных выключателях нужно разобрать клеммник и проверить контакты.
  5. Если сломалась светодиодная люстра-вентилятор, то произведите проверку цепи мультиметром.
  6. При вскрытии устройства проверяем состояние конденсаторов, визуально вздутые элементы обязательно заменяем.
  7. По причине короткого замыкания нередко повреждается изоляция на проводах, обгорают контакты, поврежденные элементы требуют ремонта.
  8. При проблеме с приводом проверяем двигатель тестером, изучаем состояние подшипников, наличие смазки.

Видео

Более подробно рассказано о сенсоре движения в видеоматериале, прикрепленном ниже.

Подписка на рассылку

Вытяжной вентилятор – устройство, которое все чаще можно увидеть в домах наших сограждан. Причин для этого несколько. Во-первых, за последнее время благодаря значительному удешевлению стоимости производства подобных приборов, позволить себе такую покупку может практически каждый. Во-вторых, данный электроприбор, безусловно, является очень полезным приобретением для квартиры и частного дома.

Электрическая схема бытового вентилятора и ее особенности

Основная задача вытяжного вентилятора– обеспечивать принудительную искусственную циркуляцию воздуха в тех помещениях, где естественная циркуляция затруднена или недостаточно. Ярким примером подобного помещения может служить ванная комната. В многоквартирных домах, как правило, это помещение находится вдалеке от внешних несущих стен, а, следовательно, циркуляция воздуха в них затруднена. Если добавить к этому повышенную влажность и возникающую из-за нее плесень, то сразу становиться понятно, что вытяжной вентилятор в ванную комнату – это не просто дань моде, а реальная необходимость.

Для того чтобы подключить вентилятор, необходимо знать несколько небольших нюансов. Нужно понимать, что электрическая схема подключения вентилятора во многом определяется местом его установки и наличием у него особенностей в конструкции.

Основные схемы подключения:

1. Подключение со встроенным выключателем. Самая простая схема. К прибору подводится питание в 220 В. Включение, и выключение вентилятора происходит за счет встроенного в прибор выключателя.

2. Подключение через выключатель. Применив данную схему, включение и выключение вентилятора производится при помощи специального выключателя. Как правило, он располагается перед входом в комнату. Для такого подключения необходимо проложить 2 кабеля – один от распределительной коробки до выключателя, второй – до непосредственно самого прибора.

3. Подключение вентилятора с таймером. Особенность данных устройств в том, что выключаются они не сразу, а по истечении определенного времени. Это осуществляется за счет специального реле времени, которое производит автоматическое отключение прибора через заранее установленный промежуток времени (обычно от одной минуты до получаса). При таком подключении к выключателю идет один провод, а к прибору – два.

4. Подключение вентилятора с датчиком влажности. Электрическая схема управления вентилятором может предусматривать наличие датчика влажности, который измеряет показания в реальном времени и, сообразуясь с заданной программой, осуществляет контроль за работой прибора – производит его включение при повышении влажности и отключает его в тот момент, когда она достигает оптимальных значений. Схема подключения прибора аналогична той, что необходима для подключения вентилятора с таймером.

Большинство вентиляторов состоит из схем коммутации, запуска, обмоток электромотора. Элементов перечня касается ремонт. Часто в бытовых моделях используется тривиальная катушка, намотанная медной жилой с лаковой изоляцией. Рассмотрим сегодня, как делать ремонт вентиляторов своими руками, индуктивность сгорела, проволока порвалась по причине неосмотрительности оператора. Для восстановления катушки используется старое доброе приспособление, несмотря на простоту, не достанешь в магазине. С помощью механизма мотают индуктивности, используя электрический привод, работая ручками.

Как подключить люстру с вентилятором: схема

Отличия в монтаже

В жаркое время года большой вентилятор под потолком лучше других моделей вентиляторов выполняет функции нормализации микроклимата в комнате. Поток воздуха от него охватывает значительную площадь. И даже при небольших оборотах эффект получается очень приятным для жильцов. То, что вентилятор занимает центральное место на потолке, которое обычно используется для люстры, не вызывает проблем, поскольку в некоторых моделях функции вентилятора и люстры совмещены.

Но крепление к потолку обычной люстры и комбинированной модели несколько отличаются. Для обычной люстры достаточно крюка, который предусмотрен в любой комнате. Она неподвижна и кроме силы тяжести на неё не воздействуют другие силы. А при вращении крыльчатки возникает крутящий момент. Он направлен в сторону противоположную вращению. И эту особенность должен учитывать подвес потолочного вентилятора любой конструкции, особенно совмещённого с люстрой. При отсутствии жёсткого крепления при вращении крыльчатки появятся осевые перемещения.

Для высоких потолков

Простой потолочный вентилятор при этих перемещениях не бросается в глаза. Но движение лампочек в люстре с вентилятором создаст в комнате неприятный световой эффект. Свет и особенно тени придут в движение. Если потолки в комнате высокие обычно устанавливаются подвесные потолки. Основание обычной люстры делается по уровню подвесного потолка и подвешивается на цепи или на тросе. Для люстры с вентилятором эти удлинители применять нельзя. В этом случае наилучшим удлинителем будет металлическая труба. Её диаметр должен быт таким чтобы она надевалась на потолочный крюк двумя отверстиями, сделанными вблизи её конца. Эти отверстия для крюка должны быть диаметрально противоположными.

Труба удобна и для расположения проводов внутри неё. Провода хотя и подключаются, как бы к одному устройству на самом деле создают две отдельно работающие схемы. Ведь днём когда крыльчатка вращается, свет лампы не нужен. Поэтому для управления лампами в простейшем схеме потребуется то же самое, что и для люстры. А вентилятор имеет свою отдельную схему. Она позволяет регулировать обороты крыльчатки. Схема подключения наиболее простой модели показана на изображении далее. В ней одна лампа и одна скорость вращения крыльчатки. Поэтому для управления такой люстрой – вентилятором достаточно выключателя с двумя клавишами.

Разнообразие моделей

Количество ламп может быть три, пять, а иногда и больше. Скорость крыльчатки может разделяться на две или три ступени и даже регулироваться плавно. Так же плавно можно регулировать и свет ламп применением диммеров. Моделей таких совмещённых конструкций производится множество и навряд ли несколькими схемами их можно стандартизировать. Чтобы не испытывать проблем с монтажом схемы подключения такой люстры при покупке надо убедиться в том что сопроводительная документация есть в наличии и в ней всё понятно изложено относительно подключения изделия к электросети.

Если схема подключения люстры с вентилятором окажется слишком сложной для того, чтобы собрать её своими руками, наверняка найдутся специалисты, которые сделают всё необходимое. Когда выбранная модель содержит датчики контроля освещения, или скорости вращения крыльчатки, есть отдельный блок управления, возможность программирования лучше сразу при покупке решить вопрос с вызовом специалиста для того чтобы подключить такую люстру с вентилятором. Своими руками сложную схему можно не только не собрать, но и что-либо вывести из строя.

podvi.ru

Модели и производители

Globo

Globo – стремительно развивающаяся австрийская компания, создающая светильники для дома и офиса. Известна тем, что предпочитает яркие и необычные дизайнерские решения. Образована на рубеже веков, филиалы в 50 странах. Команда разработчиков использует новые технологии и смелый дизайн.

332 318 329
Материал плафона
стекло стекло стекло
Материал арматуры
металл металл металл
Мощность лампы
60 W 60 W 33 W
Тип цоколя
Е27 Е27 G5
Количество ламп
1 2 3
Размер
высота 41 см, диаметр 76 см высота 37 см, диаметр 106 см высота 40 см, диаметр 105 см

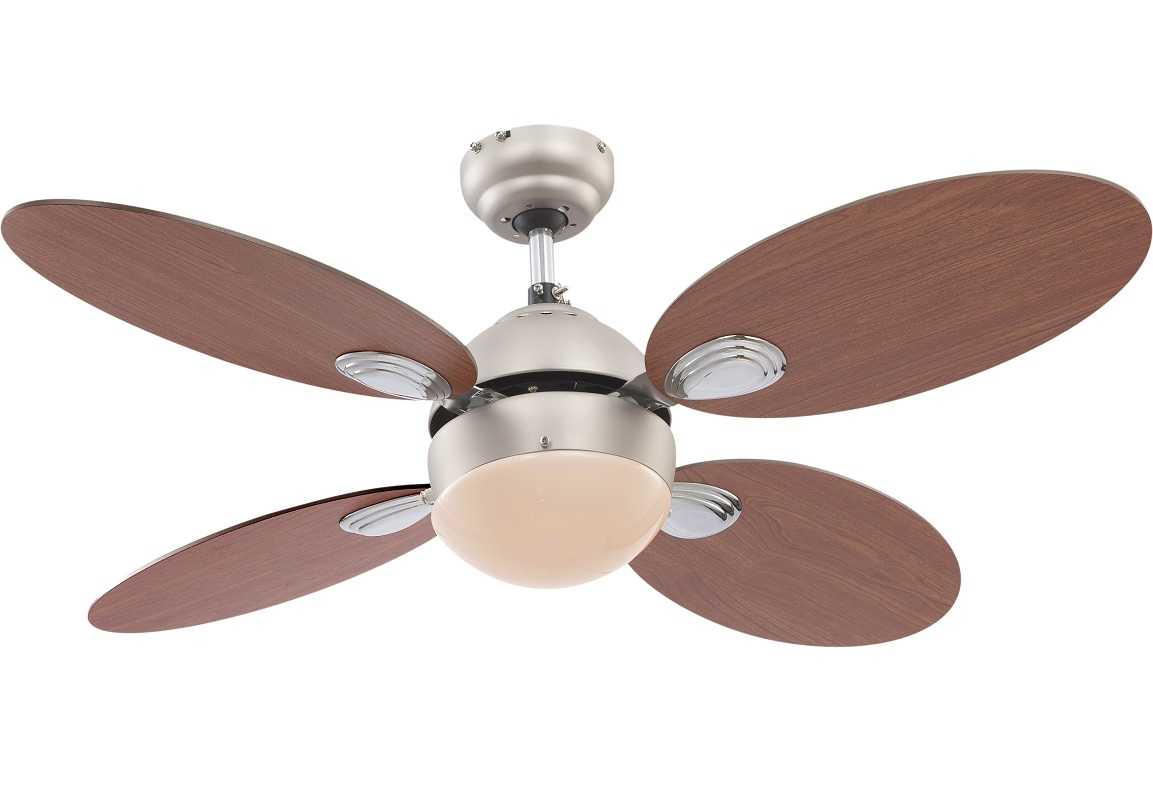

Модель 332 подходит для помещений с площадью до 10 кв.м. Дизайн лаконичный, материал крепления гармонируют с цветом плафонов и лопастей (см. Плафоны для люстры).

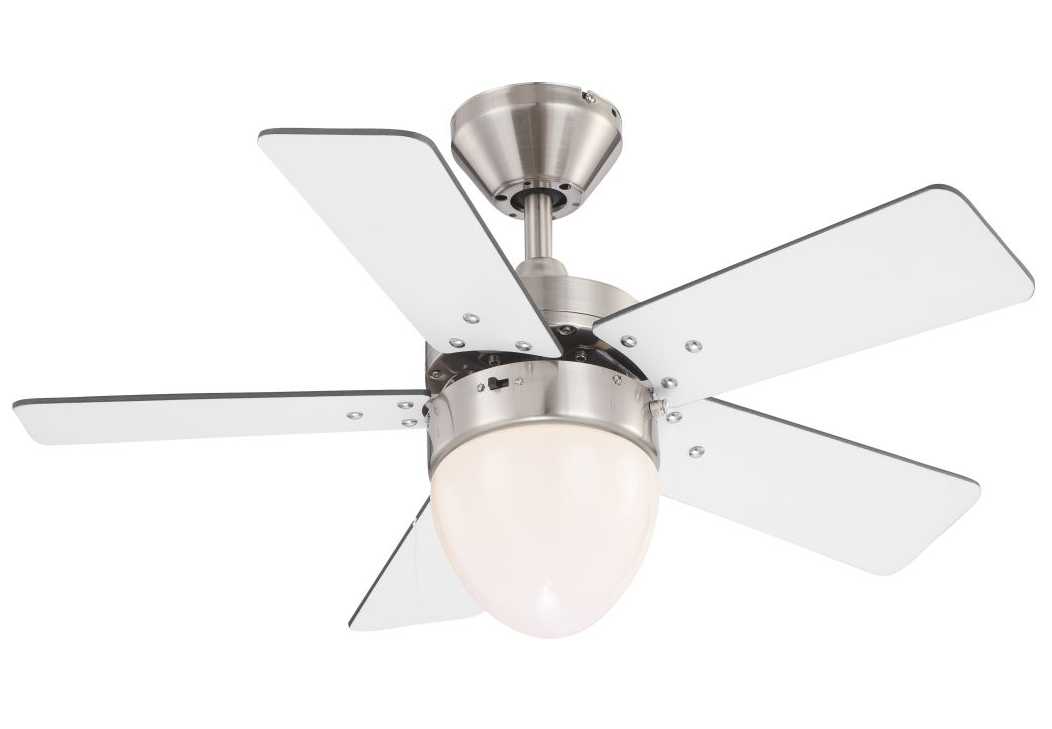

Модель 318 отличается изысканным цветовым решением. Плафон выделяется на фоне темных деталей вентилятора. Последние украшены элементами, цвет которых гармонирует с цветом плафона и крепления.

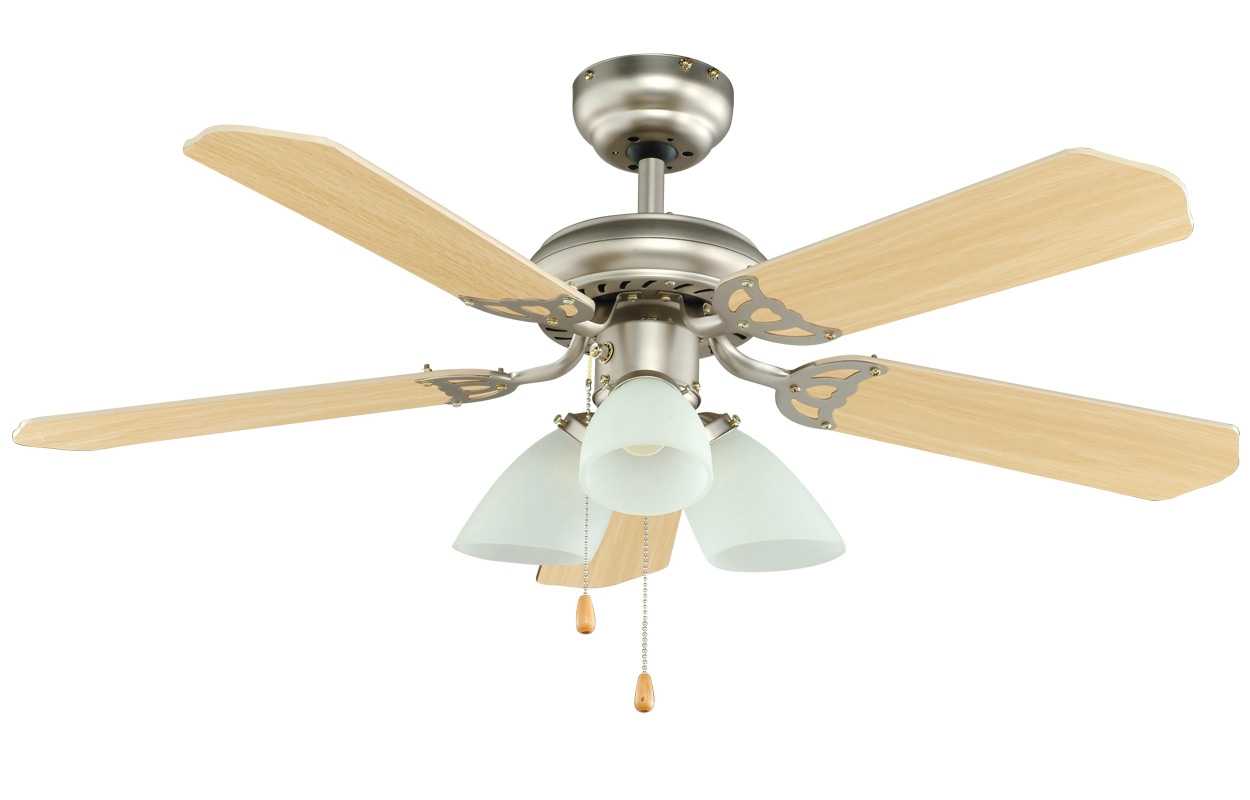

Модель 329 практична, высота составляет 40 см, изделие подходит для гостиных и кабинетов. Изящная и легкая конструкция дополнена изысканными плафонами и создает впечатление единой композиции.

Westinghouse

Westinghouse – американская компания, контроль качества обеспечивает на всех ступенях производства. Потребители отмечают надежность предметов, их удобство и функциональность. Основана еще в конце 19 века, сотрудники и руководители участвовали в исследованиях, сотрудничали с Н. Теслой.

721223RWES 78525WES 721233TWES
Материал плафона
стекло стекло стекло
Материал арматуры
металл металл металл
Мощность лампы
60 W 50 W 60 W
Тип цоколя
Е27 Е27 Е27
Количество ламп
3 3 3
Размер
высота 34 см, диаметр 105 см высота 40 см, диаметр 120 см высота 34 см, диаметр 105 см

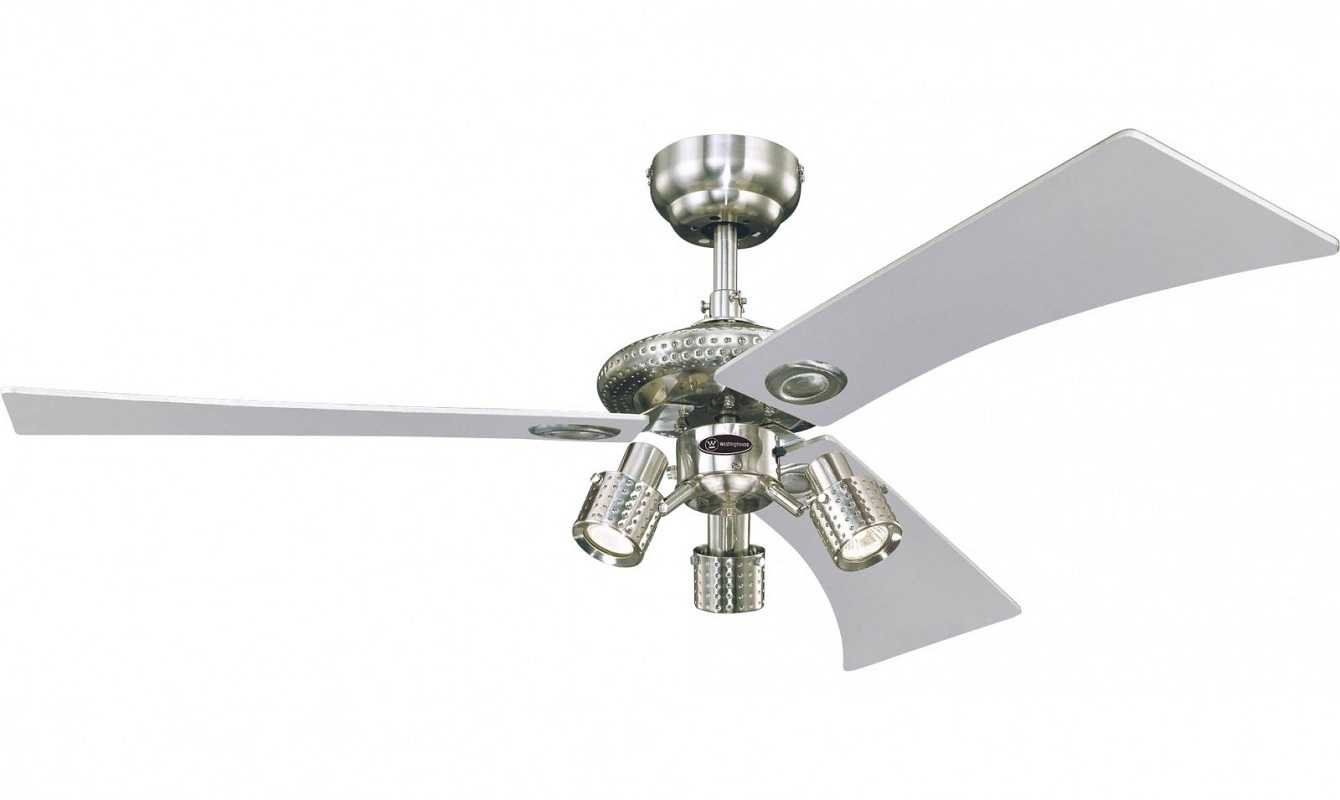

Модель 721223RWES исполнена в классическом стиле, цветовое решение гармоничное, в комплекте – шнур для включения вентилятора без участия выключателя.

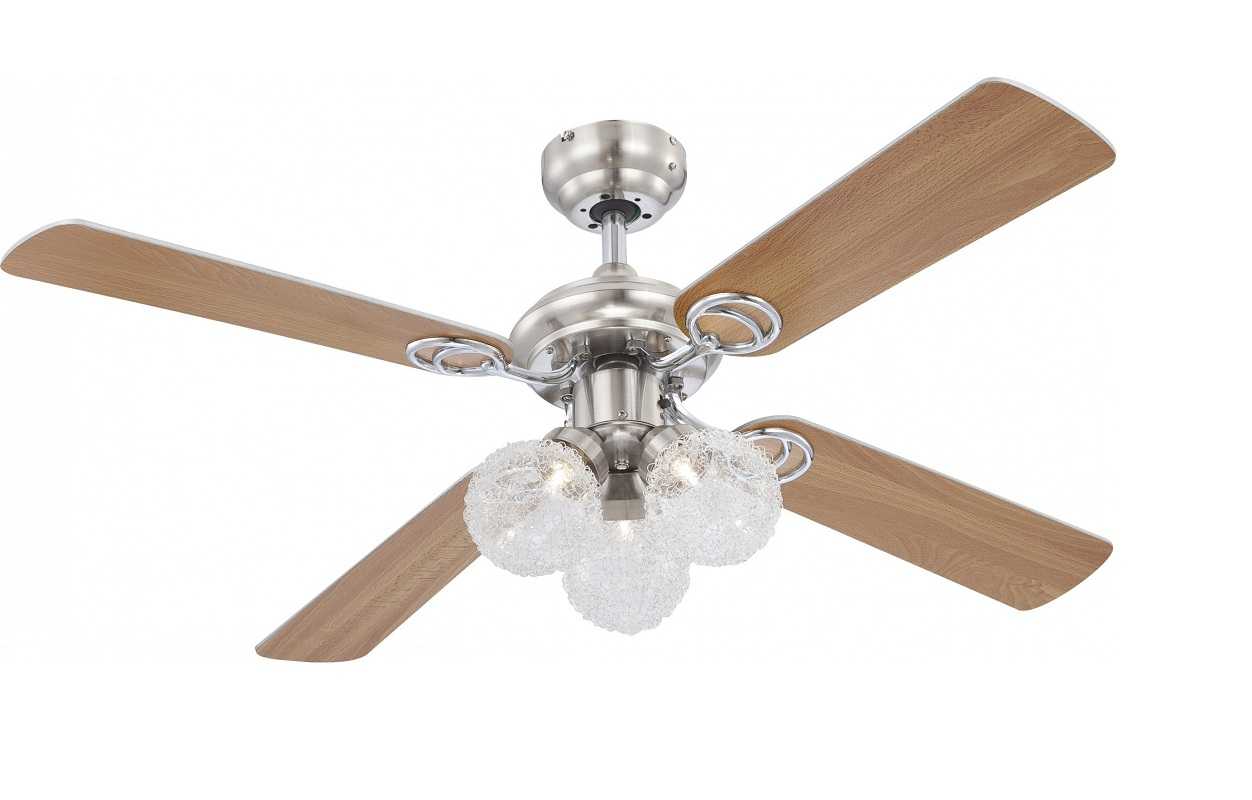

Модель 78525WES представляет стиль модерн. Конструкция лаконична, 3 плафона сочетаются с 3 лопастями, применяются галогенные лампы.

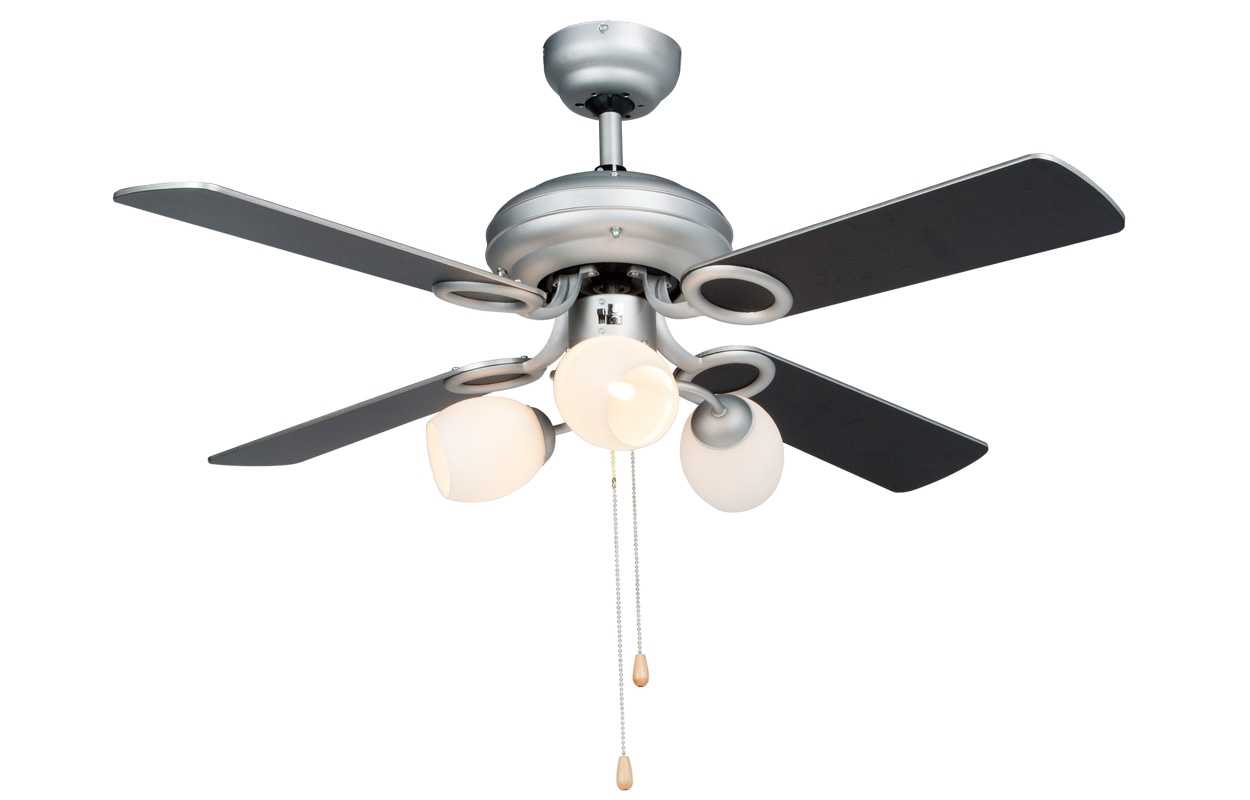

Модель 721233TWES оснащена 3 плафонами классической формы, предполагает использование люминесцентных и светодиодных ламп.

Vinco

Итальянская фирма Vinco специализируется на выпуске люстр с вентиляторами. Она создает товары для вентиляции, отопления. Предметы отличаются удобством, дизайн используется ненавязчивый.

CF1202ROL CF1208ROL CF1206ROL
Материал плафона
стекло стекло стекло
Материал арматуры
металл металл металл
Мощность лампы
60 W 50 W 60 W
Тип цоколя
Е27 Е27 Е27
Количество ламп
3 3 3
Размер
высота 34 см, диаметр 105 см высота 40 см, диаметр 120 см высота 34 см, диаметр 105 см

Модель CF1202ROL – классический представитель стиля минимализм. Конструкция гармонична и дополнена шнуром для включения устройства. Цвет лопастей оттеняет белизну плафонов.

Модель CF1208ROL исполнена в нежных оттенках, лопасти украшены элементами дизайна, цвет гармонирует с белизной плафонов

Форма последних изящная, они не отвлекают на себя внимание

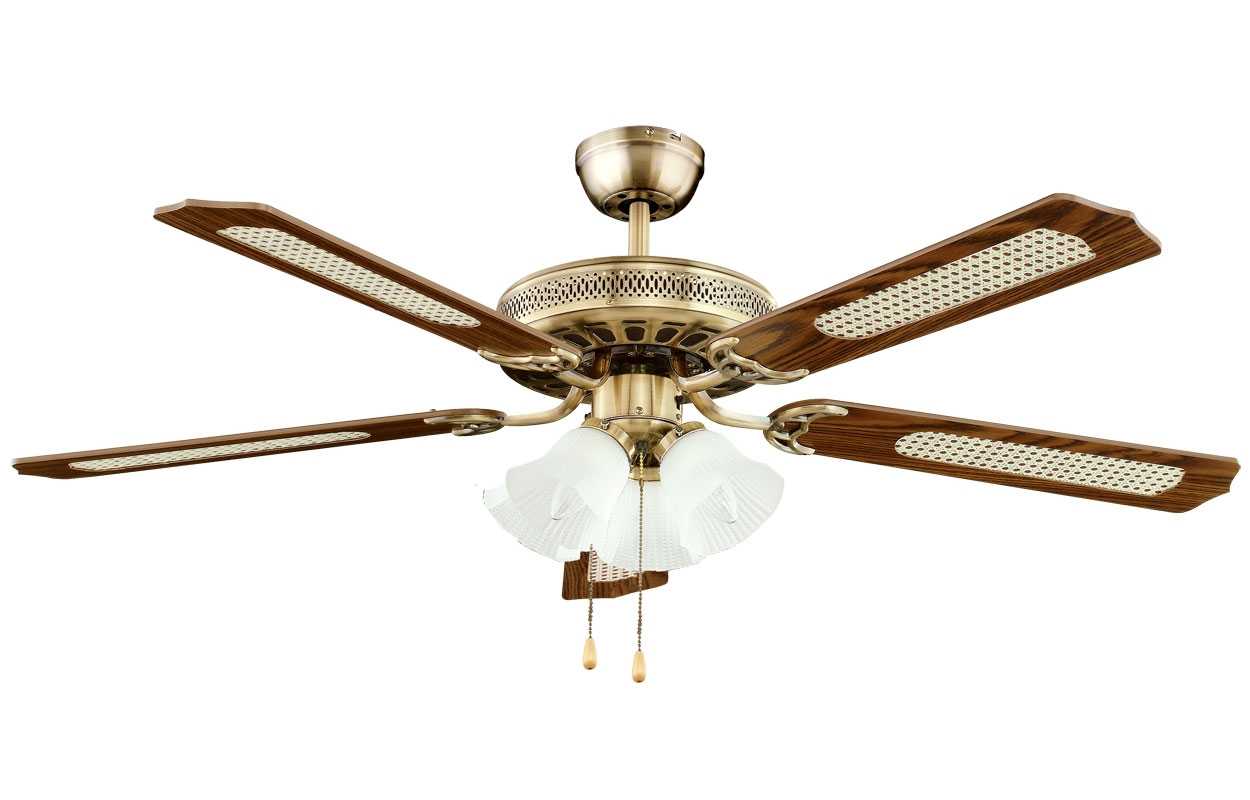

Модель CF1206ROL отличается необычным дизайном, плафоны белые, строгой формы. Лопасти украшены рисунком, исполнены в контрастных цветах, гармонируют с основанием.
