Как сделать освещение в подвале гаража, выбор и монтаж светильников и ламп

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Требования техники безопасности

В заключение нельзя обойти тему требования правил электробезопасности при производстве работ и эксплуатации. Их не так много, но от них может зависеть здоровье, а иногда и жизнь человека. Итак:

В сырых и влажных помещениях (например, в смотровых ямах) положено использовать переносные и стационарные светильники с классом защиты IP65 с питанием от сети 12 В, чему идеально соответствуют светодиодные светильники;
Электропроводка в гараже должна иметь двойную изоляцию и иметь сечение, соответствующее потребляемой светильниками мощности;
Светильники с питанием 220 В должны быть взрыво- и влагозащищёнными, желательно проводить их подключение с использованием УЗО;
Вся электропроводка должна быть проложена в защитных коробах, а в рабочих зонах, где предусматривается механическая обработка металлических деталей – в бронированных (металлических) рукавах, которые необходимо дополнительно заземлить;
Недопустимо соединение проводов «на скрутках», для исключения искрообразования необходимо использовать специальные клеммные колодки;

При серьёзном подходе к производимым работам любой автовладелец может обустроить и вентиляцию и освещение по своему вкусу качественно и с минимальными затратами, главное тщательно изучить рынок электротоваров и выполнять основные требования, приведённые в этой статье.

Выбор ламп для гаражного освещения

Выбор товаров чтобы сделать хорошее гаражное освещение в настоящий момент весьма широк. Но каждый светильник для гаража того или иного вида имеет свои достоинства, недостатки и имеет некоторые требования: где его размещать, как провести систему электропитания, какие плафоны требуются для ламп выбранного типа. На выбор светильников и ламп существенно влияют следующие факторы:

Высота потолков в помещении и его площадь;
Цвет и материал внутренней отделки стен и потолка. Известно, что деревянная обшивка «крадёт» световой поток, в то время как глянцевая краска на металле успешно отражает свет;
Размер рабочей зоны и её расположение;

Рассмотрим основные типы ламп, способных обеспечить качественный свет в гараже.

Галогеновые

Галогеновые лампы

Обладают мощным световым потоком и значительным сроком службы. К недостаткам относят чувствительность к скачкам напряжения и необходимость монтажа надёжного плафона. Часто их используют в качестве переносной подсветки в смотровой яме, что достаточно легко устроить в гараже своими руками.

Лампы накаливания

Основные их достоинства – низкая стоимость, лёгкость монтажа и замены. Недостатки – краткий срок службы, высокое энергопотребление, низкое качество светового потока, мерцание. Помимо прочего, данный вид ламп может быть даже опасен: в момент их перегорания образуются искры, что в условиях гаража, где возможно наличие в воздухе паров легковоспламеняющихся веществ, может привести к возгоранию или взрыву.

Люминесцентные лампы

Они экономичны, обеспечивают высокий уровень светового потока, но достаточно капризны. В условиях низких температур такие источники света могут просто отказать, что подразумевает их использование только в отапливаемых гаражах. Вдобавок при выходе из строя стартёра лампы начинают моргать, что не добавляет удобства в эксплуатации.

Энергосберегающие

Энергосберегающие лампы

Исходя из названия, обладают низким потреблением электроэнергии. Достаточно долговечны, обеспечивают качественное освещение. Их минусы – чувствительность к низким температурам, что осложняет их зажигание и высокая стоимость.

Светодиодные лампы для гаража

Светодиодные лампы

Появившись сравнительно недавно, они быстро завоевали заслуженную популярность. Единственный минус – высокую стоимость успешно перекрывают многочисленные достоинства. Светодиодное освещение в гараж можно проводить электропроводкой малого сечения, так как электропотребление светодиодной лампы воистину незначительное. Они неприхотливы и абсолютно безопасны поэтому возможна их установка без плафонов. Немаловажен также тот факт, что такие источники света выпускаются в различных видах и подобрать свой светодиодный светильник в гараж сможет самый придирчивый автовладелец. Лампы этого типа могут быть по форме как люминесцентные или с цоколем как у ламп накаливания, выпускают их так же в виде светодиодной ленты. Такие ленты бывают как монохромного свечения, так и универсальные с возможностью изменения цвета светового потока, питание происходит от блока питания на 12, 18 или 24 В. Внушительный срок службы порядка 50 тысяч часов превышает показатели других ламп в десятки раз, что только подчёркивает быструю самоокупаемость на фоне предельно низкого потребления электроэнергии. Вдобавок светодиодное освещение гаража безвредно для человека с точки зрения используемых материалов, имеет более естественные и мощные показатели светового потока, абсолютно нечувствительно к воздействию низких температур.

Примеры расположения

Самая распространенная схема расположения светильников в помещении гаража — потолочная. В данной схеме все осветительные приборы располагают на потолке гаража. Такое расположение обеспечивает оптимальное и равномерное распределение света по площади гаража при минимальном количестве источников света. За счет этого данная схема популярна у автолюбителей.

Настенная схема расположения светильников используется не реже. Простота в монтаже и удобство в обслуживании обуславливают ее популярность. Такая схема позволяет сохранить пространство по высоте гаража, если это необходимо для выполнения какого-то вида работ. Однако настенная подсветка уступает по степени освещенности центральной.

Часто используют комбинированную схему расположения световых приборов. Это дает возможность выполнения многих видов ремонтных работ в помещении гаража. Такая схема считается универсальной. Подключение к питающей сети выполняют раздельно. К одному автоматическому выключателю подключают настенные светильники, а к другому присоединяют потолочные. Это дает возможность использовать каждую схему в отдельности.

Если ремонтные работы предполагают частое использование смотровой ямы, в ней устанавливают стационарное настенное освещение с напряжением 36 Вольт. Использование переноски в данном случае не понадобится, что является достоинством данного способа размещения светильников.

Для лучшего расположения светильников в гараже, можно учесть несколько советов:

При монтаже уличного освещения в гараже прикрепите к светильнику датчик движения. Это позволит сэкономить электроэнергию.

В отапливаемом помещении устанавливайте люминесцентные светильники либо светодиодные, если гараж не отапливается.
Чтобы защитить систему освещения гаража от короткого замыкания и перегрузок, установите автоматические выключатели УЗО.
Необходимо смонтировать заземляющий контур электропроводки во избежание несчастных случаев.

Обязательно смонтируйте аварийное освещение и запитайте его от аккумулятора 12 Вольт. Можно задуматься об альтернативных источниках энергии.
Не экономьте на качестве комплектующих материалов. Помните, что скупой платит дважды.

О том, как сделать светодиодное освещение гаража своими руками смотрите в следующем видео.

Произведение расчетов освещения

При выборе того или иного типа освещения нужно придерживаться норм СНиПа. В этом документе есть все требования касаемо создания оптимальной осветительной системы, которая не повлияет на зрение автовладельца. Если свет будет слишком сильным/слабым, то вскоре это станет причиной обращения к врачу.

Расчет необходимой мощности источников света

Для самостоятельного расчета освещения можно воспользоваться одной из готовых утилит (к примеру, программой DIALuх), в которых он проводится по предварительно заданным параметрам, или же выполнить все самостоятельно по специальной формуле:

SxP/N

Здесь Р – удельная мощность, S – площадь, а N – это количество ламп.

Но данная формула подходит только для ламп накаливания, а для светодиодов или галогенок расчеты нужно проводить несколько по-другому.

Опытные люди знают один достаточно простой способ определения мощности светильников – оптимальный параметр колеблется в пределах 16-20 Вт на 1 м² площади. Для получения более конкретных цифр следует измерить высоту стен и внести поправки в результат расчетов:

если высота не превышает 2,5 м, то ничего исправлять не нужно;
если высота равна 3 м и больше, то полученные данные необходимо умножить на 1,5.

Не менее важную роль играет и внутренняя отделка помещения. Чтобы добиться оптимального освещения, нужно следовать одному простому правилу: чем темнее отделка, тем больше Вт добавляется.

Для повышения эффективности некоторые умельцы отделывают стены гаража светоотражающим материалом (например, толстой фольгой).

Различные виды освещения, выполненного светодиодными прожекторами

Благодаря своим достоинствам, универсальности и энергоэффективности, прожекторы на основе светодиодов широко используются для освещения различных территорий и видов подсветки.

Для спортивной площадки

Спортивные площадки могут быть расположены на улице или внутри зданий и сооружений, поэтому тип используемых прожекторов, по степени исполнения, должен соответствовать условиям их эксплуатации. В остальном же, выбор и установка источников света, на подобных объектах, выполняются аналогично прочим типам освещаемых территорий.

Освещение спортивной площадки должно быть комфортным как для игроков и спортсменов, так и для зрителей, наблюдающих за ними. К тому же, используемые световые приборы не должны ослеплять всех присутствующих.

Основные условия для освещения спортивных площадок, это:

Освещенность, в соответствии с предъявляемыми требованиями.
Отсутствие ослепляющего эффекта.
Наличие ровного, заливающего света, по всей площади площадки.

В настоящее время на рынке светодиодной продукции представлен достаточно широкий ассортимент товаров, в том числе и используемых для освещения спортивных площадок. Это продукция отечественных и зарубежных компаний, из которых наиболее востребованными, в группе товаров, произведенных в России, являются:

Серия SVT «СТАРК», ;
Серия «Pandora LED», производства ООО «Завод Опытного Приборостроения»;
Серия «LGT-Street-Solar», ;
Серия «Viled», производства АО «ВИЛЕД».

Для гаража

Для освещения гаража, вне зависимости от его площади и прочих эксплуатационных характеристик, используются различные источники света, в том числе и светодиодные прожекторы.

Расчет освещения рабочих зон гаража выполняется в соответствии с выше приведенной методикой, а основными условиями освещения таких зон, являются:

Создание требуемой освещенности в соответствии с характером выполнения работ в конкретной зоне гаража (зона хранения транспорта, смотровая яма, верстак и зона ремонта).
Пожаробезопасность использования.
Возможность использования на напряжении низшего порядка (12,0 Вольт постоянного тока) – особенно в зоне смотровой ямы.
Способность работать при различной температуре окружающего воздуха.

Для общего освещения площади гаража используются прожекторы линейного типа свечения, а для освещения смотровой ямы и зоны верстака – направленные, создающие узко направленный световой поток.

Критериями выбора источника света для использования в гараже, будут следующие показатели:

Предназначение прибора и тип его исполнения.
Технические характеристики (электрическая мощность, световой поток и напряжение питания).
Способ установки и крепления.
Бренд производителя и его стоимость.

Для аквариума

При оформлении ландшафтного дизайна территории и оформлении индивидуального стиля помещений различного типа, используются светодиодные прожекторы, с помощью которых выполнятся подсветка архитектурных форм и различного рода сооружений.

К такого рода освещению относится и подсветка аквариумов, располагаемых как внутри зданий, так и на открытом воздухе, в регионах, где это позволяют сделать погодные условия.

Как правило, прожекторы используются для подсветки аквариумов больших геометрических размеров, обладающих большим объемом воды и глубиной конструкции.

Конкретно разработанной методики для расчета освещения аквариумов нет, но обычно, за основу берут соотношение объема воды и освещенности, которая составляет – 40 Лк (40Лм) на 1 литр воды, для обычных систем, и 60 Лк – для аквариумов с светолюбивыми растениями и водорослями.

При выборе устройства, для подсветки аквариума, необходимо обратить внимание на:

Отношение обитателей аквариума к силе света, излучаемого световыми приборами.
Степень зажиты (влагозащищенность) осветительного прибора должна соответствовать условиям эксплуатации.
Тип крепления прожектора должен соответствовать месту его установки.

Как сделать монтажные работы самостоятельно?

Многие задаются вопросом: «Как сделать свет в гараже?». Все банально просто, необходимо выполнить несколько стадий по проектировке, монтажу светильников, кабелей и выключателей, а также подключению к питающей линии. Например, можно без труда заменить старые лампы на светодиодные, у которых мощность в несколько раз ниже. Если дополнительно использовать светодиодную ленту, придется купить блок питания 220/12 В.

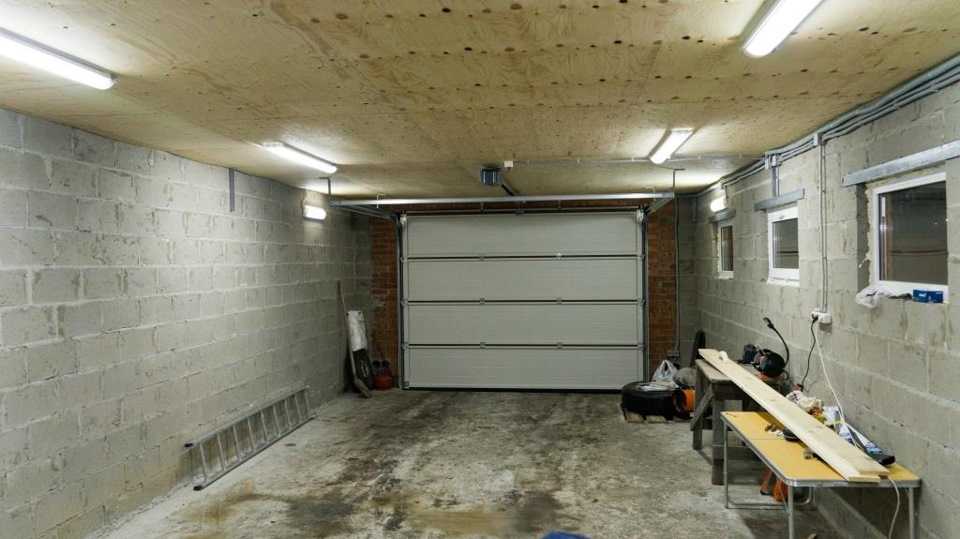

Правильно размещенные светильники

Планировка освещения

Во время проектировки необходимо учитывать, что светодиодные светильники для гаража должны быть смонтированы так, чтобы в любом месте помещения было оптимальное освещение. Для этого потребуется прикрепить источники света по контуру гаража, но в этом случаи необходимо рассеивать поток света. Для крепления светодиодных лент нужно зачистить поверхность в плафоне, где затем они сажаются на клей.

Соединение светодиодов и коммутация линий

На то, какой длины будет лента из светодиодов, влияет размер гаража и площадь, которую необходимо осветить. Можно самому сделать два таких плафона и повесить их либо на стены, либо на потолок. После того как выполнен монтаж, потребуется соединить между собой ленты, находящиеся в самодельных светильниках, и выполнить подключение к источнику питания. Также можно применять переносной прожектор. Он подойдет тем, у кого нет освещения в смотровой яме, или если оно плохое в труднодоступных зонах.

Светильники основного освещения обычно устанавливают на потолке. Тот, который будет размещаться над капотом автомобиля, не должен создавать тень или слепить владельца. Непосредственно в рабочие зоны можно устанавливать точечные светильники.

Наличие смотровой ямы в гараже обуславливает выполнение качественного освещения в той зоне. Это связано с тем, что автомобиль полностью перекрывает поступаемый поток света. Для яркого освещения можно использовать светодиодную ленту или светильники, которые крепятся в удобных для владельца местах.

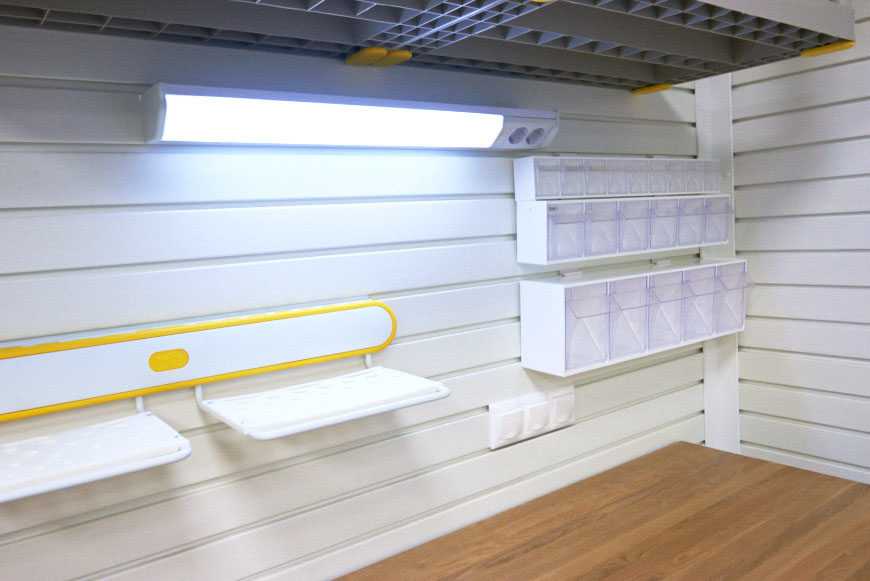

Светодиодный светильник над верстаком

Для подключения к сети прокладывается электрический кабель. Осветители в яме лучше вмонтировать в специальные пазы. Это позволит сохранить их от механического воздействия, а также человек не будет постоянно за них цепляться. Корпус светильника должен иметь защиту IP67. Это связано с тем, что яма находится ниже уровня пола и в ней постоянно накапливается влага, пыль, может проливаться масло. Питание светильников в смотровой яме должно осуществляться с отдельного автомата, рассчитанного на минимальный ток срабатывания.

Переход на светодиодное освещение в настоящее время является дорогостоящим удовольствием. Именно поэтому многие владельцы гаражей пользуются лампами накаливания.

Освещение для смотровой ямы мастерской

Яма — важная зона автомастерской в гараже. Из-за того, что в яме будет более влажно, чем в самом помещении, для ее освещения рекомендуется ставить светильники, которые имеют герметичную конструкцию. Она поможет не допустить накопления конденсата внутри лампы.

По условиям безопасности освещение смотровой ямы (как и погреба гаража, если он имеется) разрешено осуществлять только с помощью понижающего трансформатора. Напряжение в сети в яме рекомендуется не более 42 В. Ставить выключатель, розетку в яме категорически запрещено. При этом светильников можно сделать сколько угодно. Если вы часто ей пользуетесь, можно установить три или четыре лампы (по одной с каждой стороны в углублениях). Плафоны для этого места желательно приобрести с защитными решетками.

На форумах автолюбители рекомендуют поберечься и установить трансформатор, понижающий напряжение до 12 В. Он поможет избежать удара током. Это разумно, так как сырость и влажность способны накапливаться в яме.

Если вы будете использовать переносной светильник для работы в темных местах автомобиля в смотровой яме, то надо выбрать низковольтную модель. Такая лампа должна быть присоединена к четырехметровому проводу. Закрепляют осветительный прибор на вкрученный в стену крючок.

Альтернативой переноски является светильник-фонарик, который крепится на голове. Он продается в туристический магазинах, но некоторые умельцы изготавливают его своими руками, используя обычный фонарик на батарейках и ремень.

Вдохновиться идеями установки ламп в гараже можно, посмотрев два видео:

Как показывает практика, устроить освещение в гараже проще, чем в квартире. если грамотно подобрать лампы и спроектировать все заранее. Большинство владельцев предпочитают провести проводку самостоятельно. Главное — помнить о безопасности!

Пошаговая инструкция организации освещения в гараже

Чтобы обеспечить полноценное освещение помещения владельцу гаража необходимо придерживаться предложенной последовательности. Предварительно выбирается тип осветительного оборудования.

Выбор схемы электропроводки в гаражном помещении

Схема электропроводки составляется исходя из типа светильников (точечные или общие) и потребностей гаражного помещения. Определитесь с местом расположения проводки (скрытая или наружная). Отобразите на схеме общий вид гаража, на ней отметьте:

Место установки распределительного счетчика и щитка;
Места прокладки кабеля — на стенах или потолке;
Точки установки распределительных коробок, розеток и выключателей;
Точки подключения общего и локального освещения;
При необходимости, привязка к какому-либо оборудованию.

После этого все данные переносятся на схему проводки. Пример таких схем приведен на рисунках.

Рис. 1: Схема освещения в гараже

Рисунок 2: Схема освещения без ямы

Рис. 3: Схема освещения на два вывода

Расчет количества и мощности точек освещения

Для начала определяется мощность освещения, необходимая для гаража. К примеру, вы выбрали светодиодные светильники по 20 Вт и определились, что будет достаточно 5 Вт для одного квадратного метра. Измерьте площадь гаража, к примеру, размеры гаража 6 м × 4 м = 24 м2.

Количество точек рассчитывается по формуле: N = (S × Pм)/Pл, где S – площадь всего помещения, Pм – мощность освещения для одного квадратного метра, Pл – мощность одной лампочки. Для вышеприведенных параметров получим расчет N = (24 × 5) / 20 = 6. Соответственно, понадобится установить 6 светильников, но их расположение в гараже должно обеспечивать равномерное освещение, поэтому следующим этапом является выбор места и способа их расположения.

Выбор расположения источников света

В зависимости от выбранного типа светильников и площади помещения освещение можно реализовать и одним осветительным устройством по центру потолка. Но это не всегда обеспечит нужный уровень освещенности возле колес, бамперов, под капотом и т.д. Поэтому при выборе расположения искусственного освещения в гараже следует руководствоваться такими принципами:

Точечные светильники должны не только удаляться на равное расстояние друг от друга, но и направляться строго в рабочую область с разных сторон. Не допускайте бесполезного рассеивания потока по стенам и потолку.
Рис. 4: Пример расположения светильников на потолке
Помимо устройств общего освещения можно использовать переносные светильники, которые обеспечат свет в труднодоступных местах. Для них установите достаточное количество доступных розеток по периметру.
Рисунок 5: Пример установки переносного светильника
Если на потолке вы устанавливаете один светильник, то его лучше монтировать на поворотный кронштейн, который позволит изменять угол и перераспределять световой поток.
При высоте потолка от 3 м и более необходимо обеспечить подачу света с трех уровней на разной высоте, к примеру, первый на высоте 0,4 – 0,5 м от пола, второй 0,75 – 1 м и третий 1,5 – 1,8 м. Конкретную высоту следует подбирать на месте, в соответствии с индивидуальными особенностями помещения.
При наличии слесарного стола или верстака над ним целесообразно установить отдельный элемент освещения, направленный на поверхность стола, передвижное точечное освещение и группу розеток для подключения электроинструмента.
Рис. 6: Освещение стола

Необходимые инструменты и материалы

Для разметки стен под прокладку проводки используйте уровень, разметочные карандаши. Нанося на стенах линии для штробления, размещения кабельных каналов или гофры, обозначайте точки крепления светильников и розеток.

Из инструментов возьмите те, которые помогут в установке освещения и крепления под него: перфоратор для сверления стен и шуруповерт для монтажных работ. Шуруповерт можно заменить и обычной отверткой, но она потребует куда больших усилий и времени.

Из материалов вам понадобятся устройства освещения (светильники, лампы, светодиодные ленты) и выключатели под них. Для точки ввода и распределения электрической сети возьмите щиток с УЗО. Розетки и электрические провода выбираются из расчета нагрузки на них. Для этого суммируется мощность приборов, запитываемых от них, по которым определяется минимальное сечение по таблице 1.

Пошаговая инструкция организации освещения в сарае

Монтаж освещения может отличаться в каждом конкретном случае, что связано с индивидуальными особенностями конструкции каждого сарая. В качестве примера рассмотрим вариант запитки воздушной линией, для этого вам понадобится выполнить такие действия:

В распределительном щитке дома установите отдельный автоматический выключатель для питания сарая. По мере возможности желательно использовать и отдельное УЗО.

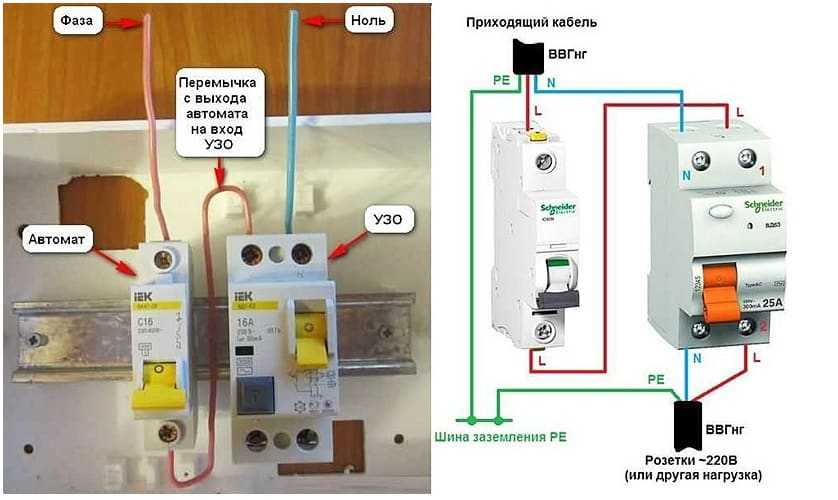

Подключите автомат и УЗО для линии питания сарая

Далее автомат остается в отключенном положении до окончания монтажа электрической проводки или линию освещения к нему не подключают.

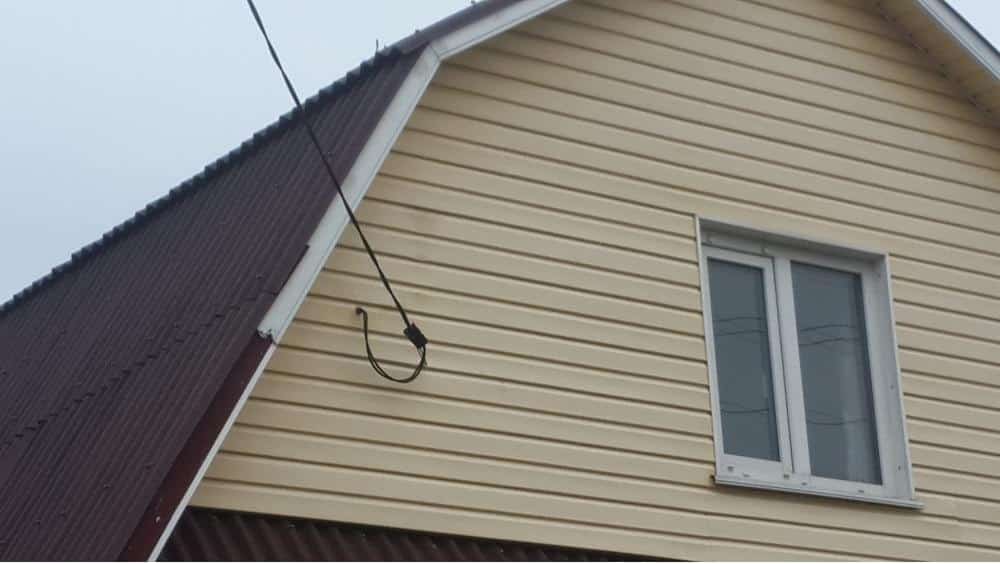

Проведите линию от дома к сараю, допустим, вы собрались провести проводку по воздуху.

Проведите линию от дома к сараю

Натяните стальной трос, проследите, чтобы натяжка была сильнее, чем у кабеля, иначе их назначение поменяется местами. Если вы используете СИП с несущей жилой, трос натягивать не нужно.

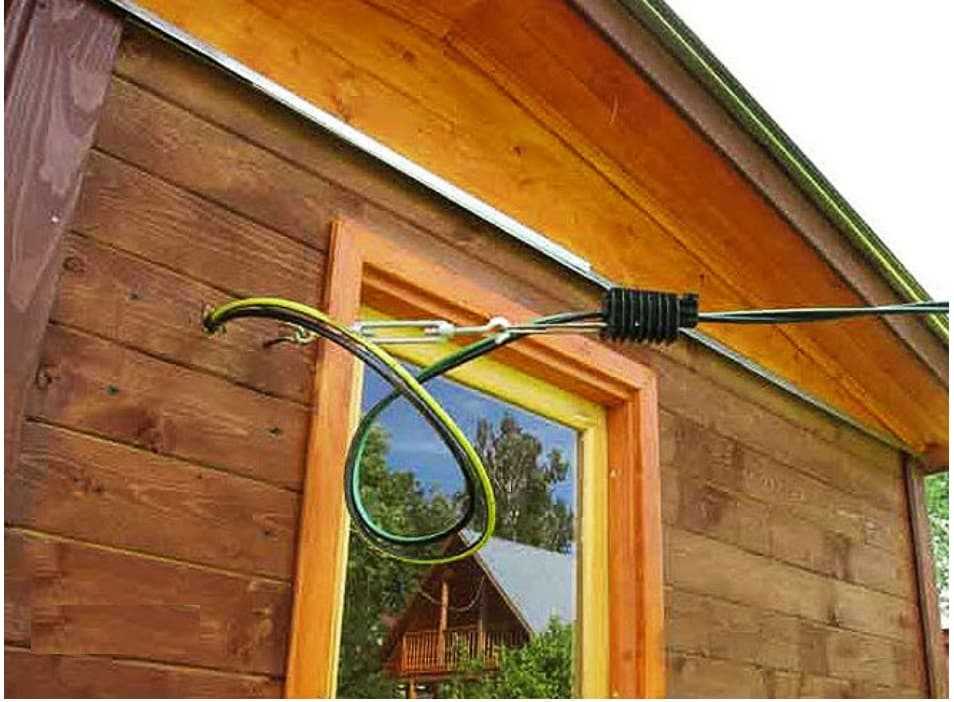

Просверлите отверстие в стене и заведите кабель в сарай. Место ввода лучше выбирать в непосредственной близи от точки крепления.

Заведите кабель в сарай

Если в качестве гаража используется сарай, то на вводе лучше смонтировать щиток с автоматами, дополнительной защитой или понижающим блоком питания.

Смонтировать щиток с автоматами

Для других назначений сарая будет достаточно распределительной коробки. Монтаж распределительной коробки выполняется на саморез или дюбель.

От коробки выведите проводку для освещения, если планируется дополнительная розетка, то для нее выполняется отдельный отвод.

Сделайте отводы кабеля от распределительной коробки

Помимо этого можно сделать розетку, включаемую вместе с освещением в рабочей зоне сарая.

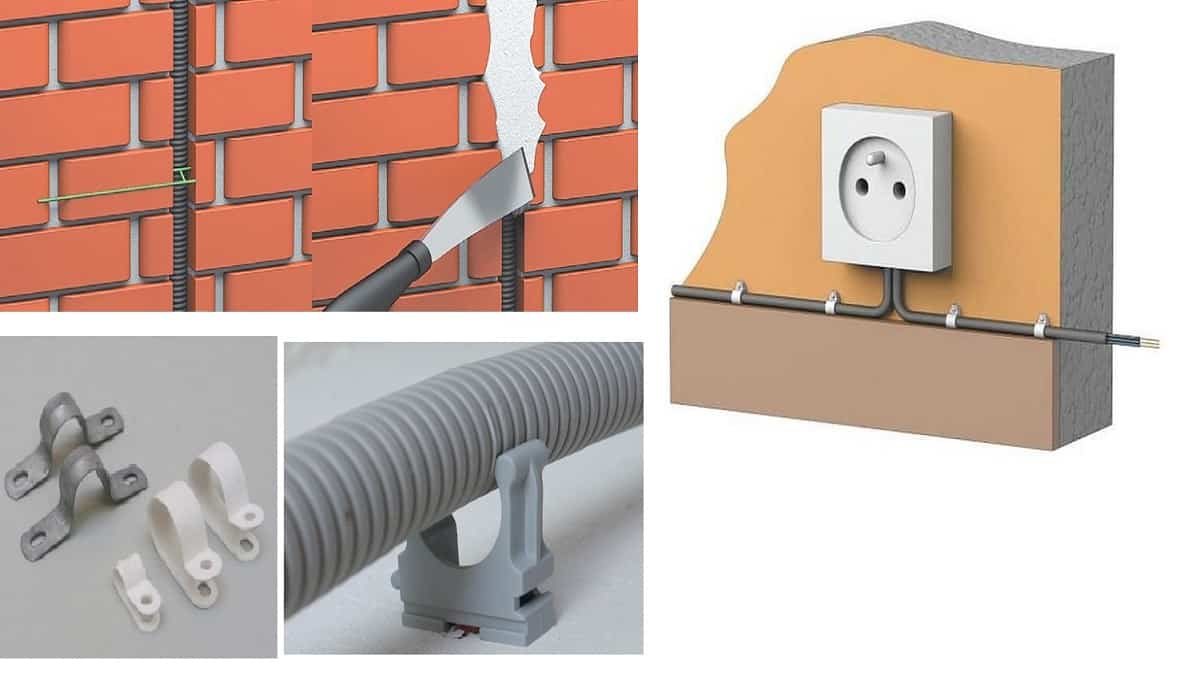

Закрепите проводку на стенах при помощи хомутов или любым удобным для вас способом. Если для освещения вы штробили стены, то уложите кабель в штробу.

Закрепите проводку

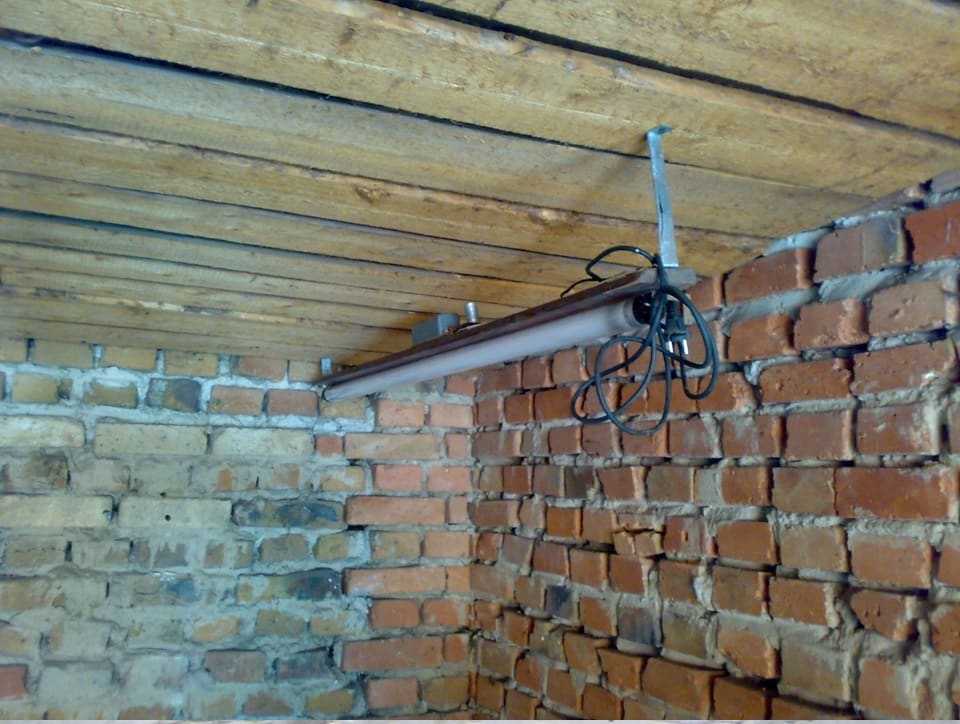

Установите светильники в нужных местах. Для этого просверлите отверстия под дюбель и закрепите прибор освещения.

Установите светильники

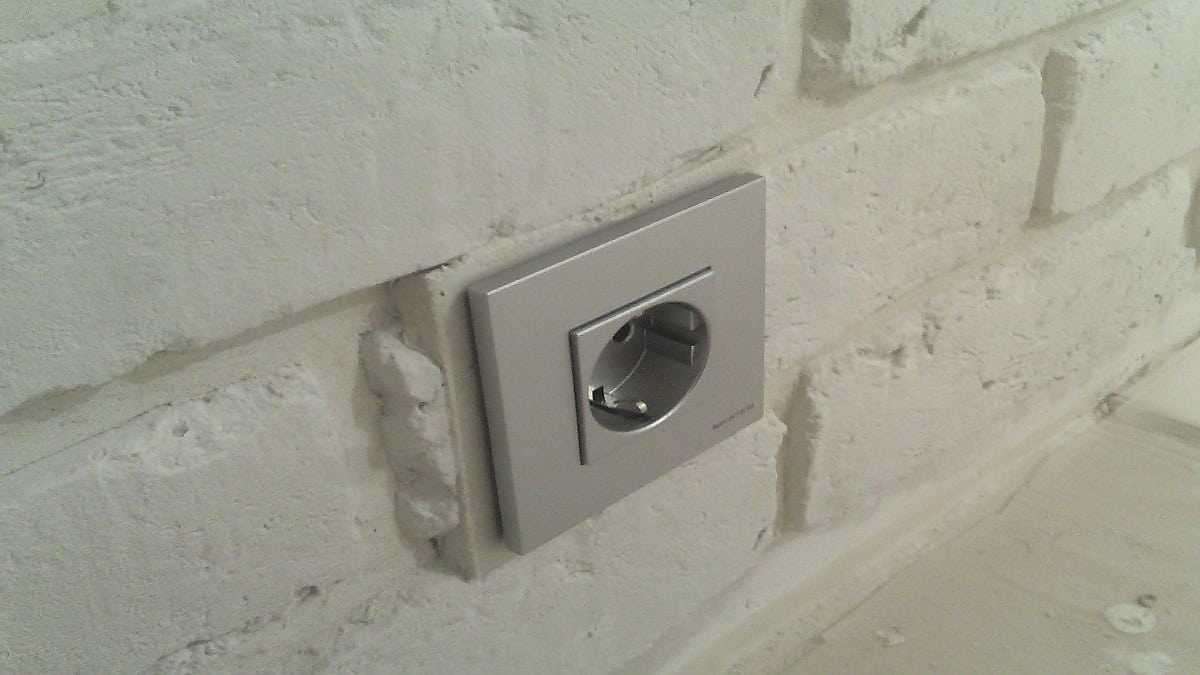

Установите розетки и выключатели для освещения помещения, подключите все оборудование к проводке.

Установите розетки

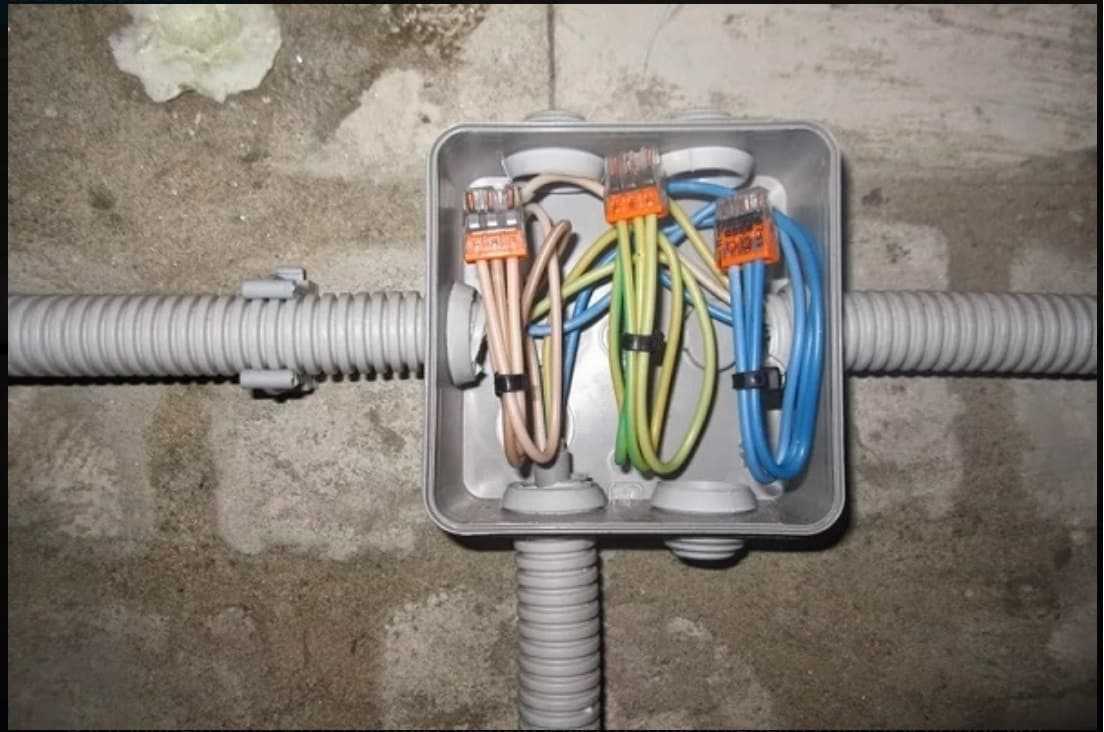

После того, как провода подключены, монтаж распределительных коробок закончен и доступ к токоведущим частям закрыт, можете подключить линию питания хозяйственной постройки к автомату в распредщитке.
