Лучшие видеорегистраторы с камерой заднего вида: отзывы владельцев, технические характеристики, цена

Как подключить камеру заднего вида

Перед тем как подключить камеру к видеорегистратору, необходимо очистить предполагаемое место установки на заднем стекле от скопившейся грязи и пыли.

Затем нужно проложить автомобильный адаптер, который входит в комплект поставки, через салон транспортного средства, заправляя все провода под обивку салона. После этого подключаются провода в соответствии с рекомендациями, прописанными в руководстве пользователя.

Провод красного цвета подключается к положительному контакту фонаря заднего хода. Черный — к кузову транспортного средства. Кабель питания необходимо подключить к автомобильному регистратору. Возможность подключения камеры зависит от модели выбранного регистратора и автомобиля.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

ТОП 10 лучших видеорегистраторов-зеркал

Штатное зеркало в автомобиле – это хорошо, но его возможности строго ограничены. По этой причине устанавливают на его место регистраторы. Но такие устройства обязаны не только отлично выполнять прямую функцию, но также иметь хороший отражающий слой, с которым можно было бы видеть ситуацию позади даже без дополнительной камеры

Также важно убедиться в том, что вам подходит размер и расположение экрана, установленная операционная система и дополнительные функции. В некоторых видеорегистраторах их вовсе нет, а другие предлагают и антирадар, и возможность установки ПО, и другие опции

К каким навигаторам можно подключаться

Видеокамеру можно подключить к навигационным устройствам, которые оснащены разъемом AV-IN (видеовходом), либо имеют поддержку беспроводного подключения внешних источников изображения.

В первом случае минусовой провод видеокамеры подсоединяется к корпусу автомобиля. Видеовыход устройства предполагает разъем RCA на конце кабеля или переходник, который нужно подключить непосредственно к навигатору или к беспроводному радиопередатчику. Во втором случае КВЗ соединяется с навигатором с помощью специального радиопередатчика.

Кроме того, сейчас в продаже есть камеры, предназначенные специально для подключения к навигаторам.

Способ подключения камеры вида к навигационному прибору зависит от типа соединения.

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

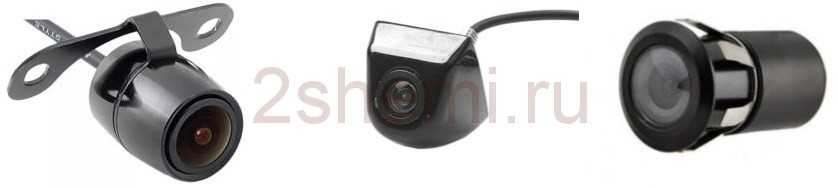

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

• универсальные – для инсталляции в любое доступное место с широким углом обзора;
• номерные – встроенные в рамку автомобильного номера;
• оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

Камера в номерной рамке

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

• СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
• CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
• ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Варианты установки

Подключить к навигатору видеокамеру возможно 2 способами — проводным и беспроводным.

Проводное подключение

Для этой методики потребуются следующие детали:

• крепежи;
• RCA-переходник, который будет устанавливаться на вход навигационного устройства;
• кабели с разъемами выхода;
• КЗВ.

Проводной тип подключения подразумевает выполнение следующих стадий:

1. Камера заднего обзора с использованием саморезов прочно фиксируется над номерами, возле элементов подсветки.
2. Сквозь отверстие подсветки проводится провод внутрь салона.
3. Питающий кабель подключается к проводу, подающему энергию на задние стоп-фонари.
4. Кабель-масса подсоединяется к автокузову в любом месте.
5. После этого необходимо проверить надежность подключаемой электропроводки и крепления.

На заключительной стадии необходимо подвести к навигатору провод видеокамеры, а другой провод устройства — подсоединить к автомобильному прикуривателю.

В таком случае КВЗ будет включаться только тогда, когда автомобиль едет задом, а изображение с нее будет выводиться на дисплей навигационного оборудования.

Беспроводное подключение

Автомобилисты отмечают, что беспроводная методика подключения является самой простой.

Для этого закрепляем КВЗ над автономером, после чего подсоединяем девайс к беспроводному радиопередатчику.

На передатчике есть 2 кабеля. Первый (масса) закрепляется к автомобильному кузову, второй (питающий), подключается к кабелям питания стоп-фонарей.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

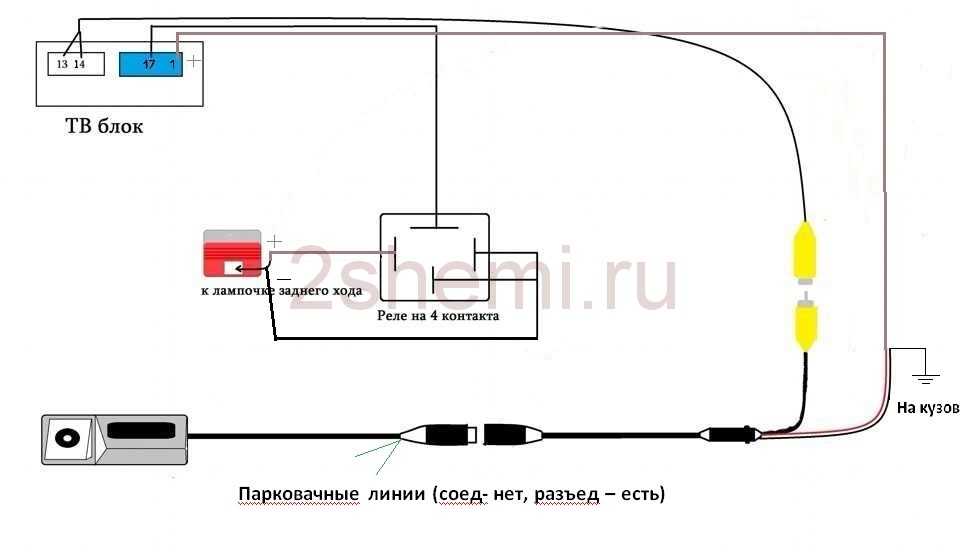

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Видео как подключить камеру заднего хода

В прошлой статье мы рассматривали вариант, как подключить аналоговую видеокамеру видеонаблюдения напрямую к телевизору.

Сейчас мы рассмотрим полноценный вариант подключения камеры видеонаблюдения через видеорегистратор. Рекомендуем использовать именно такой способ. Это даст нам определенные преимущества.

+ Сможем подключить от 1-16 видеокамер (все будет зависеть от возможностей регистратора).

+ Получаем архив записи (в регистратор устанавливаем жесткий диск). Рассчитать требуемый объем жесткого диска можно здесь.

+ При желании можем подключить к регистратору микрофон (ссылка на каталог) и слышать происходящее (при наличии у регистратора аудиовхода).

+ Появляется возможность включения удаленного просмотр с мобильных и ПК: (через облако или по статичному IP адресу с пробросом портов). У аналоговых (не AHD) регистраторов с этим была проблема, настраивалось не все и не всегда. Лучше приобрести современный гибридный видеорегистратор с облачным сервисом. В случае подключения к нему аналоговых устройств, нужно будет просто переключить режим его работы в CVBS.

Подключение Аналоговых/AHD/TVI устройств ничем не отличается, они выглядят схоже, имеют одинаковые разъемы: BNC и разъем питания.

Задача сводится в соединении цепи электропитания и передачи сигнала между соответствующими разъемами регистратора, видеокамеры и блока питания.

Если же ваша цель подключить AHD камеру к аналоговому регистратору (DVR), то при выборе обращайте внимание на наличие у нее мини джойстика на проводе для переключения режимов работы (обычно, для смены режима: положение джойстика удерживается в течение 5 секунд). Без этого, к сожалению, ничего не получится

Цветовая маркировка 3х жил аналоговой камеры: она понадобится, в случае, если ваше «око» не имеет BNC разъема или требуется его замена (гибкие выводы). См. рис. 2.

Красный: Питание плюс (+)

Черный: Общий

Желтый: Для передачи видеосигнала .

В таком случае для удобства соединения проводов можно использовать обычные клеммные колодки.

Как видите, процесс коммутации очень прост и не занимает много времени.

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по рейтингу и спросу:

1. 1. 1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
      2. MyDean (Май Дин).
         • MyDean VCM-300C. Купить можно за 2600 р.
         • MyDean VCM-381C. Приобрести можно за 2700 р.
         • MyDean VCM-363C.  Цена около 3000 руб.
         • MyDean VCM-424C.  Цена около 4300 руб.
      3. Intro (Интро).
         • Intro VDC — 084.
         • Intro VDC — 103.
      4. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
      5. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
      6. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• бампер – выбирают центральное место как можно выше от поверхности дороги;
• в световой элемент номерного знака;
• в задней части кузова или багажника строго по центру;
• в любой части на выносном кронштейне;
• фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Возможные варианты монтажа

Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь. А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

Круиз контроль: что это такое и как он работает

Рубрика: Авто гаджеты

• Рено Дастер;
• Лада Калина и к ее ММС 2190 (штатная аудиосистема);
• Лада Гранта (в комплектации используется та же ММС 2190);
• Тойота Авенсис;
• Фольксваген Тигуан;
• Форд Фокус;
• Фольксваген Поло седан;
• Шкода Рапид;
• Шкода Октавия;
• БМВ Е39 и пр.

Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

• Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;
• Комплект, состоящий из камеры определенных характеристик со специальным зеркалом заднего вида. Именно на него выводится картинка при движении машины задним ходом. Можно использовать в качестве отдельного зеркала, либо накладной панели, установленной поверх стандартного зеркала заднего вида.

Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

Куда и к чему

Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

Как и в случае с рамками для номера, шторками, веерными форсунками и антистатиком, о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

Тут следует решить, куда и как вы будете монтировать оборудование.

Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

Нужна ли регистрация легкового прицепа в ГИБДД ?

Рубрика: Регистрация

• к магнитоле;
• к зеркалу;
• к компьютеру;
• к видеорегистратору;
• к монитору видеосвязи;
• к навигатору;
• к планшету;
• к штатной автомобильной мультимедиа.

Сами видите, что вариантов существует приличное множество.

Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

• К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
• К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;
• К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
• К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

Основные характеристики устройства

Многие задаются вопросом, как выбрать зеркало-видеорегистратор. На самом деле лучше приобрести изделие от лидера – Car DVR Mirror.

На этот видеорегистратор-зеркало инструкция предполагает такие функции:

• матрица типа CMOS;
• оптический объектив с углом поворота в 140°;
• ЖК-дисплей на 4,3 дюйма;
• наличие G-сенсора;
• возможность фотографирования;
• съемка видео при 30 кадрах в секунду;
• встроенный динамик и микрофон;
• основные порты – USB и mini-HDMI;
• русифицированное меню;
• возможность использования карты microSD до 32 Гб.

Статья в тему: Тойота Королла 1.3, 1.4, 1.6, 1.8 расход топлива на 100 км

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Видеорегистратор зеркало Vehicle Blackbox DVR Инструкция пользователя

Благодарим Вас за покупку Vehicle Blackbox DVR RM-16D — автомобильного зеркала-видеорегистратора. Данное руководство содержит полную инструкцию по использованию видеорегистратора Vehicle Blackbox DVR RM-16D, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики видеорегистратора.

Перед использованием видеорегистратора зеркала Vehicle Blackbox DVR, пожалуйста, внимательно ознакомьтесь с данным руководством.

Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Vehicle Blackbox DVR RM-16D — автомобильный видеорегистратор в форме зеркала заднего вида. Удобная система
креплений на основе резиновых держателей позволяет легко установить регистратор в автомобиле прямо на
штатное зеркало заднего вида

Регистратор абсолютно незаметен со стороны и не привлекает внимание,
поэтому нет необходимости регулярно его снимать, в отличие от традиционных моделей. Проверенная аппаратная платформа обеспечивает высокое качество съёмки в любых условиях, а ряд программных инноваций позволяет максимально облегчить эксплуатацию прибора.
