Самодельный генератор для дома

С чего начать и что потребуется?

Для того, чтобы собрать небольшой асинхронный генератор своими руками, потребуются такие конструктивные детали:

  1. Двигатель – его можно сделать самостоятельно, но это достаточно длительный и трудоемкий, поэтому лучше сэкономить время и взять двигателя из старых нерабочих бытовых приборов. Хорошо подходят двигателя от стиральной машинки и дренажных насосов.
  2. Статор – лучше брать готовый вариант, где уже будет находиться обмотка.
  3. Провода электрические, а также изолента.
  4. Трансформатор или выпрямитель – нужен в том случае, когда получаемая на выходе электроэнергия имеет различную мощность.

Итак, приступим к работе, предварительно выполнив несколько подготовительных манипуляций, позволяющих произвести расчет мощности будущего генератора:

  1. Подключаем двигатель в сеть, чтобы определить скорость вращения. Для этого нужно воспользоваться специальным прибором – тахометром.
  2. Записываем полученную величину и прибавляем к ней 10%, так называемая компенсаторная величина, которая позволит исключить перенагрев двигателя в процессе работы.
  3. Подбираем конденсаторы, учитывая необходимую мощность. Для удобства величины можно взять из таблицы, расположенной ниже.

Поскольку электрогенератор продуцирует электричество, нужно позаботиться о его заземлении. Отсутствие заземления и плохая изоляция может стать причиной не только быстрого износа прибора, но и представлять опасность для жизни.

Сам процесс сборки крайне прост: к двигателю поочередно подсоединяем конденсаторы, руководствуясь указанной схемой. В схеме отображена поочередность подключения, при этом емкость каждого последующего конденсатора аналогична предыдущему.

Это все, что нужно для получения маломощного генератора, способного снабжать электричеством электропилу, болгарку или циркулярку.

Этот вариант создания генератора самый простой и удобный, но имеет свои нюансы:

Во-первых, придется постоянно следить за температурой двигателя, не давая ему перегреваться. Во-вторых, если КПД будет снижаться прямопропорционально продолжительности работы – это норма. Поэтому время от времени генератору нужно давать отдыхать, снижая его температуру до 40-45°С. В-третьих, отсутствие автоматики заставит пользователя самостоятельно контролировать все процессы, периодически подсоединяя измерительные приборы к генератору (вольтметр, амперметр и тахометр)

Перед сборкой важно подобрать правильное оборудование, рассчитав его основные показатели и характеристики. Чертеж и схема значительно облегчат процесс работы

Генератор на дровах или ветряной можно собрать подобным образом, однако для получения нужного напряжения на выходе потребуется достаточное количество энергоресурса.

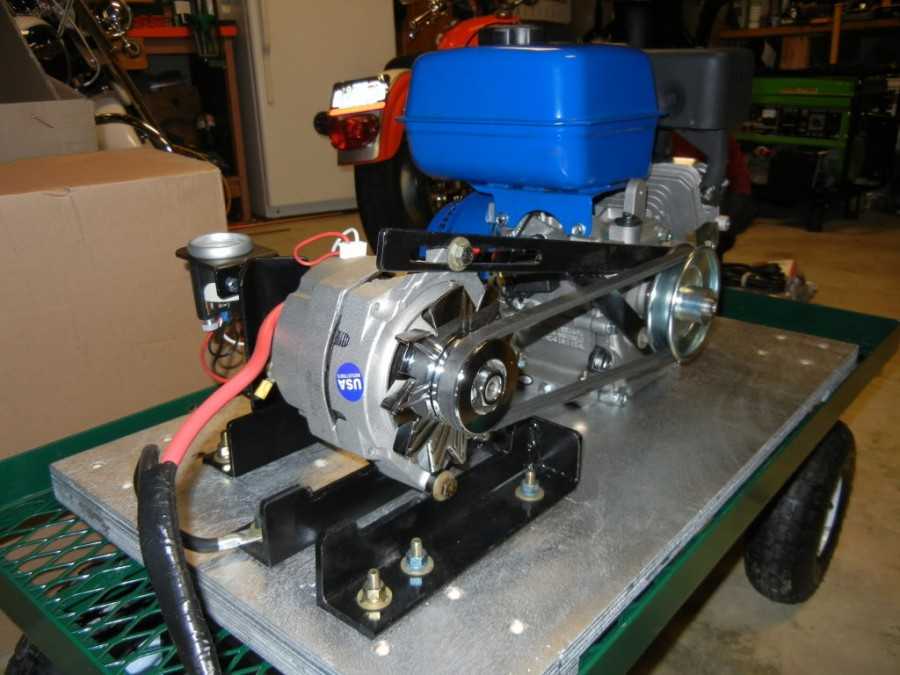

Сборка конструкции и регулировка

Бензиновый генератор собирают на подходящей платформе. При сборке главное – обеспечить строгую параллельность и расположение в одной плоскости шкивов генератора и двигателя. В противном случае возможно соскакивание ремня и его повышенный износ. Расстояние между шкивами выбирают таким образом, чтобы ремень находился в натянутом состоянии и не проскальзывал во время работы.

Важно! Не переусердствуйте с натяжением. Это вызовет снижение КПД и износ ремня и шкивов, а главное – подшипников валов двигателя и генератора

Имея еще один шкив, пусть даже и малого диаметра, можно сделать устройство натяжения ремня при помощи пружины нужной силы упругости.

Бензобак размещают в самой высокой части конструкции, чтобы бензин мог самотеком поступать в карбюратор

При этом важно не допустить нагрева бака теплом работающего двигателя. При необходимости выполните теплоизоляцию при помощи асбестовых прокладок


Один из вариантов конструкции

Важно! Асбестовая пыль не ядовита, но может вредно воздействовать на легкие, поэтому работать с асбестом нужно в респираторе. Не забудьте про топливный фильтр

Не забудьте про топливный фильтр.

Собранная конструкция должна обеспечивать простоту запуска двигателя и доступ ко всем элементам: карбюратору, свечам зажигания, регулятору напряжения.

Регулировка заключается в установке необходимого напряжения при помощи штатного регулятора генератора. Некоторые генераторы, к примеру, от автомобилей «Самара» и более новых имеют встроенный регулятор, который не допускает регулировки.

При напряжении ниже допустимого уровня блок бесперебойного питания не запустится, выдавая сигнал сильного разряда аккумулятора. Высокое значение может вызвать повреждение элементов схемы.

Как видно, сборка домашнего бензогенератора – занятие вполне осуществимое. Своими руками собранный бензогенератор способен работать не хуже заводского, но следует знать, что этим заниматься можно только при наличии хотя бы части комплектующих. Изготовление электростанции с «нуля» при полном отсутствии деталей приведет к затратам, превышающим приобретение готовой конструкции.

Как увеличить мощность бензогенератора своими руками

Если рассматривать устройство бензогенератора, то можно увидеть, что в него входят всего два основных элемента: двигатель и генератор.

Вся сложность изготовления устройства заключается в регулировке характеристик взаимодействия составляющих. Качество выдаваемой электроэнергии определяется двумя величинами – частотой и напряжением.

И если стабилизацию величины напряжения выполнить достаточно просто, то регулировка частоты сопряжена со значительными трудностями.

Схема недорогого бензогенератора

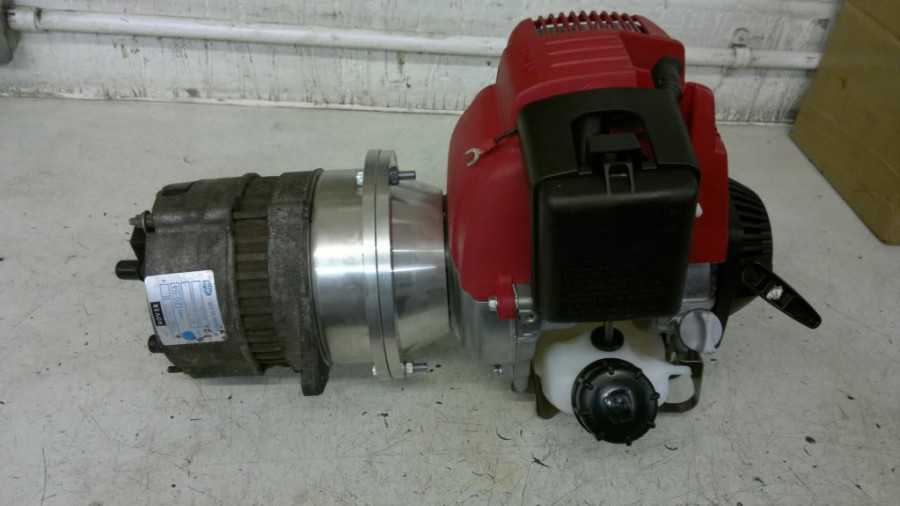

Конструкция самодельного бензогенератора

Все элементы конструкции необходимо закрепить на жестком основании. Для основания проще всего сделать раму из стальных уголков 50х50 мм. На раме нужно предусмотреть крепления для двигателя, генератора, преобразователя и бензобака.

Для уменьшения вибраций все элементы должны быть закреплены через амортизирующие прокладки из толстой резины.

Пример расчета бензинового генератора

Рассчитывать самодельный бензогенератор в каждом индивидуальном случае нужно, исходя из имеющихся деталей. В качестве примера можно привести расчет для двигателя от бензопилы и распространенного генератора от автомобиля ВАЗ 2110 5102.3771.

Двигатель имеет мощность 2 кВт при 10000 об/мин. Генератор 5102.3771 выдает напряжение 14 В током до 80 А при 5000 об/мин. Мощность генератора составляет 1120 Вт.

Для получения необходимого количества оборотов на валу генератора требуется понижающая передача с передаточным отношением 1:2.

Если оставить на валу генератора его стандартный шкив с диаметром 51 мм, то на вал двигателя нужно будет устанавливать шкив с диаметром 25 мм. Это очень мало. Ремень передачи будет сильно изогнут и будет испытывать большие нагрузки.

Лучше, если шкив генератора установить на двигатель, а на его место поставить шкив диаметром 100 мм. Шкив можно выточить на токарном станке из дюралюминия.

Во время работы двигателя на номинальных оборотах 10000 об/мин, ротор генератора будет вращаться с частотой 5000 об/мин, что является оптимальным значением. Для того чтобы полностью использовать запас мощности генератора, необходим преобразователь с мощностью не менее 1.5 кВт.

. Бензогенератор своими руками.

Изготавливать бензогенератор своими руками имеет смысл только при наличии большей части необходимых комплектующих. Покупка всех составляющих не позволит сделать бензиновый генератор дешевле, чем готовый промышленный. Необходимо также учесть потраченное время и риск поломок в результате настройки и регулировки.

Приступаем к сборке агрегата

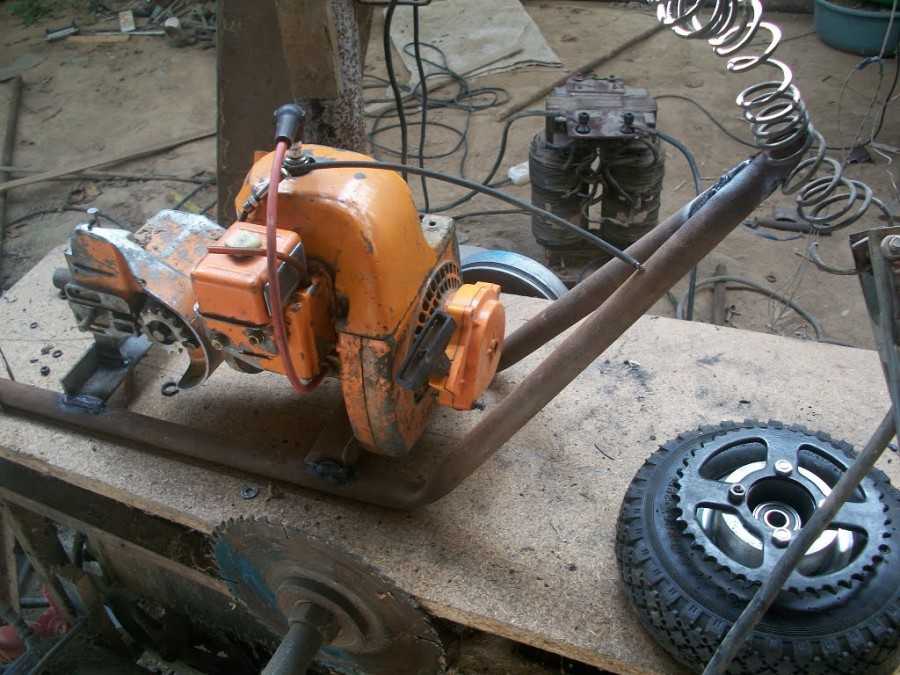

Этап первый: закрепляем двигатель от мотокосы

Для начала берем отрезок доски и обрезаем ее предварительно по размеру нашей станины. Желательно брать увесистый материал, чтобы наше оборудование имело прочную и надежную основу.

Размечаем положение двигателя от мотокосы. С помощью шаблона из бумаги размечаем точно отверстия, засверливая их дрелью или шуруповертом.

Примеряем оба двигателя на станине. Отсоединяем топливный бачок, и на посадочные места закрепляем двигатель от мотокосы.

Этап второй: крепим движок постоянного тока

Размечаем положение движка. Расстояние от обеих валов двигателей должно быть несколько сантиметров, чтобы избежать трения между ними.

Центруем валы наших движков. Расхождение по центрам проще всего откорректировать какими-либо прокладками, или же попросту подправить посадочное место на деревянной станине. Сделать это можно обычной стамеской. Чем меньше будет люфт между валами, тем меньше будет вибрация от агрегата и износ движущей части.

Размечаем патрубки. Чаще всего валы двигателей различаются по размеру диаметров. Это также поправимо, если в качестве соединительных патрубков использовать ПВХ шланги разных диаметров. Их гибкость поможет сгладить мельчайшую неточность в оцентровке валов. В нашем случае автор использовал два шланга разного диаметра, вставив один в другой.

Отрезав патрубки нужной нам длины, насаживаем с обеих сторон три хомута, поджимая их отверткой.

Закрепляем двигатель постоянного тока на саморезы, проложив их предварительно шайбами. Валы соединяем от руки и поджимаем хомуты отверткой.

Теперь можно закрепить и топливный бачок. Справиться с этой задачей не сложно, используя длинный саморез и обрезанный колпак от дюбель-гвоздя. Не забываем подсоединить топливные трубки.

Заведя топливный двигатель стартером, измеряем напряжение на выходе вольтметром. Отверткой регулируем подачу топлива, и количество оборотов, от которого и зависит напряжение. Ориентируясь по номиналу инвертора, выставляем выходящее напряжение с небольшим запасом.

Этап третий: подключаем инвертор

Зачищенные предварительно концы кабелей от двигателя постоянного тока закрепляем на клеммах инвертора. Индикатор питания сразу покажет активность прибора.

Простой контролькой (лампочкой с отрезком кабеля и вилкой на конце) проверяем работу нашего чудо-генератора.

Для подключения электродвигателя к инвертору используем клеммы.

Этап четвертый: кнопка выключения двигателя

Поскольку ведущий у нас двигатель, создающий механическое вращение, ему необходим выключатель. Кнопка выключения идет в комплекте с устройством, поэтому ей необходимо лишь найти удобное место.

Этап пятый: делаем кожух-рамку

Изготавливаем защитную рамку из полипропиленовых труб диаметром 25-32мм, делая в станине отверстия перьевым сверлом.

На углах соединяем ее с помощью полипропиленовых фитингов.

Если нет сантехнического сварочного аппарата, конструкцию можно соединить на специализированный клей для ПП труб.

Такая рамка также поможет и в переноске устройства.

Ну, а для устранения шума от вибрации нашего устройства можно на тыльной стороне станины закрепить 4 подпятника, сделав их как показано на фото, из отрезков старой велосипедной камеры.

Этап шестой: пусковой аккумулятор

Чтобы лишний раз не дергать стартер топливного двигателя, автор видеоролика применил литий-полимерный аккумулятор (LiPo) для кратковременного запуска двигателя постоянного тока. Это сравнительное новое устройство действительно может быть мощным, и выдержать большое количество рабочих циклов при минимальной потере емкостной мощности. Таким образом топливный двигатель запускается электрическим, при этом его стартер остается как запасной вариант.

Подключаем выходящие контакты аккумулятора к клеммам инвертора через пусковой тумблер, обвязывая шлейф из проводов нейлоновыми стяжками. Гнездо для зарядки можно вывести сбоку, чтобы удобно было его подключать для зарядки.

Также закрепляем и кнопку отключения топливного двигателя

Этап седьмой: пробный запуск агрегата

Проверив все контактные группы и крепеж сборных элементов, запускаем агрегат. Кнопки запуска и отключения двигателей должны работать безупречно. Стоит отметить, что пусковой аккумулятор используется всего на несколько секунд, а затем отключается.

Об этой статье

Соавтор(ы):
Штатный редактор wikiHow

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту. wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества. Количество просмотров этой статьи: 49 212.

Категории: Физика | Компьютеры и электроника

English:Make a Simple Electric Generator

Español:hacer un generador eléctrico simple

Italiano:Costruire un Semplice Generatore Elettrico

Português:Construir um Gerador Elétrico Simples

Français:fabriquer un générateur électrique simple

中文:制作简易发电机

Deutsch:Einen einfachen elektrischen Generator herstellen

Bahasa Indonesia:Membuat sebuah Pembangkit Listrik Sederhana

Nederlands:Een elektrische generator maken

العربية:عمل مولد كهربائي بسيط

日本語:簡易的な発電機を自作する

Türkçe:Basit Bir Elektrik Jeneratörü Nasıl Yapılır

Печать

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Воруют или нет: как проверить счетчик электроэнергии в домашних условиях

Какие видимые и не видимые повреждения о не учетном пользовании, могут свидетельствовать о том, что на ваши показания повлияло постороннее вмешательство?

Сюда можно отнести следующие моменты:

  1. В корпусе счетчика просверлено отверстие. Такое отверстие делается для того чтобы иголочкой замедлить вращение барабана.
  2. Защитное стекло выдавлено. Чаще всего это стекло выдавливают для того что б вставить фотопленку. Она оставляет следы эмульсии, которые легко обнаружат в лаборатории при проведении экспертизы.
  3. Наличие другого подключения к счетчику. С таким подключением часть потребляемой электроэнергии не фиксируется. Ее часто прячут под штукатурку или плинтус, но если придут проверять счетчик с детекторами, то ее легко обнаружат.
  4. Напряжение винта ослаблено. Такой способ используют, если на устройстве отсутствуют пломбы или клеммы защитного типа, которые устанавливают компания.

Методов обойти такое устройство огромное количество, но обо всех знает только компания, которая поставляет энергию. И чтобы не появились потом проблемы необходимо хотя бы раз в месяц делать визуальный осмотр на наличие повреждений.

Работа двигателя в режиме генератора

Любой асинхронный электрогенератор используется в качестве некоего трансформатора, где механическая энергия от вращения вала двигателя, преобразуется в переменный ток. Такое становится возможным тогда, когда его скорость становится выше синхронной (порядка 1500 об/мин).  Классическую схему переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока можно легко собрать своими руками:

Чтобы достичь такой стартовой частоты вращения, необходимо приложить довольно большой крутящий момент (например, за счет подключения двигателя внутреннего сгорания в бензогенераторе или крыльчатки в ветряке). Как только частота вращения достигает значения синхронной, начинает действовать конденсаторная батарея, создающая емкостный ток. За счет этого происходит самовозбуждение обмоток статора и выработка электрического тока (режим генерирования).

Необходимым условием устойчивой работы такого электрогенератора с промышленной частотой сети 50 Гц, является соответствие его частотных характеристик:

  1. Скорость его вращения должна превышать асинхронную (частоту работы самого двигателя) на процент скольжения (от 2 до 10%),
  2. Значение скорости вращения генератора должно соответствовать синхронной скорости.

Как работает электрогенератор

Принцип работы электрогенератора основывается на физическом явлении электромагнитной индукции. Проводник, проходящий через искусственно созданное электромагнитное поле, создает импульс, который преобразуется в постоянный ток.

Генератор имеет двигатель, который способен вырабатывать электричество, сжигая в своих отсеках определенный вид топлива: бензин, газ или дизельное топливо. В свою очередь топливо, попадая в камеру сжигания, в процессе горения вырабатывает газ, который вращает коленчатый вал. Последний передает импульс ведомому валу, который уже способен предоставить определенное количество энергии на выходе.

Принцип работы устройства достаточно прост, но ровно до тех пор, пока нет необходимости рассмотрения каждого отдельного процесса. Нужно понимать, что закон Фарадея о принципах магнитной индукции, который используется в электрогенераторе, даст желаемый результат только тогда, когда будут созданы определенные условия. Главным из них является правильный расчет и соединение главных конструктивных единиц.

Независимо от потребляемого топлива и мощности, электрогенераторы имеют два основополагающих механизма: ротор и статор. Ротор необходим для создания электромагнитного поля, поэтому в его основе лежат магниты, равноудаленные от сердечника. Статор неподвижен, позволяет приводить ротор в движение, а также регулирует электромагнитное поле, за счет наличия металлических блоков из стали.

Вариант изготовления электрогенератора своими руками показан на видео

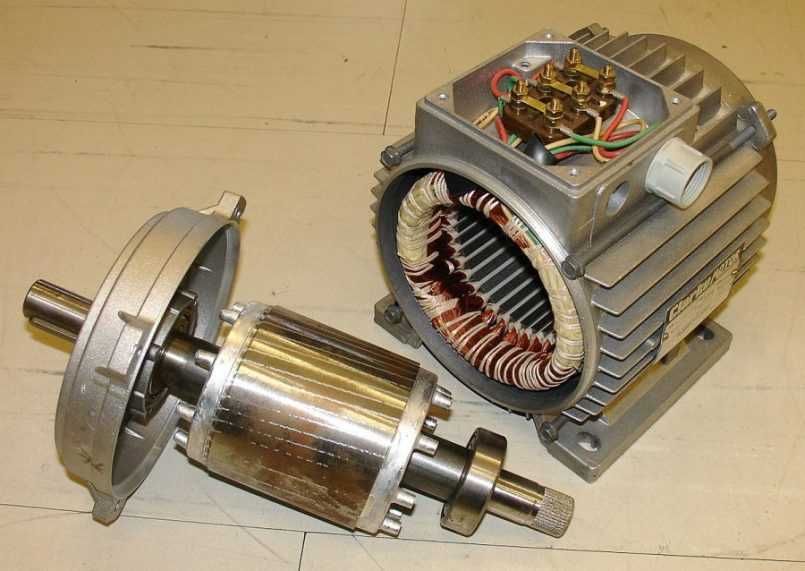

Устройство асинхронных генераторов

При рассмотрении устройства асинхронных генераторов, необходимо обратить особое внимание на основные элементы электрической машины без которых он не сможет существовать, а именно:

  • Ротор генератора — это элемент вращения, на котором наводится электродвижущаяся сила. Именно вал ротора и является тем элементом, который приводится в движение. Обычно обладает короткозамкнутыми обмотками.
  • Статор или статарная обмотка неподвижный элемент крепящийся к корпусу генератора и внутри которого находится ротор. Именно в этой обмотке индуцируется рабочее напряжение генератора.
  • Корпус генератора.
  • Подшипники, удерживающие ротор в рабочем положении.
  • Элементы безопасности такие как, термореле, коротко замыкатель и щетки регулятора.

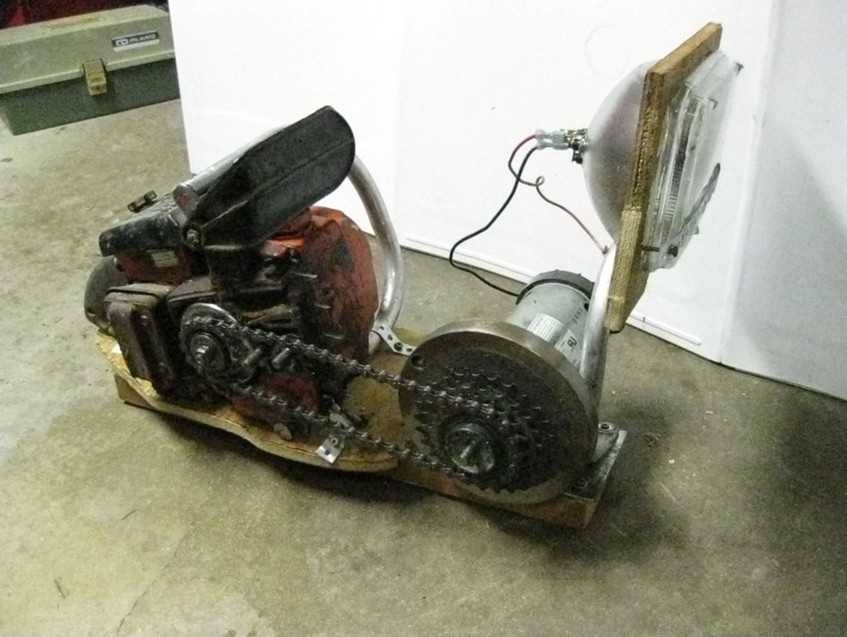

Простейший бензогенератор

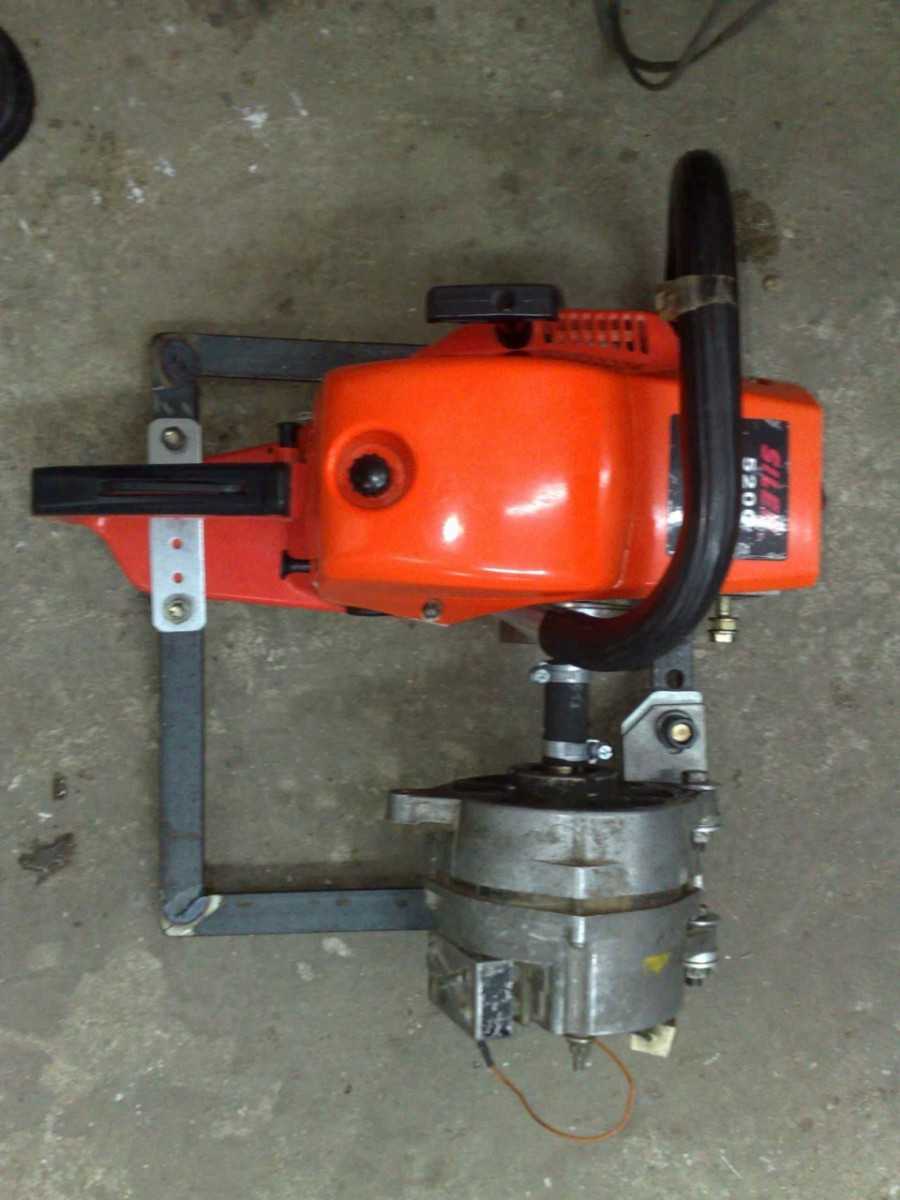

В качестве примера разберем простейшую самодельную конструкцию на основе бензопилы и электрического двигателя от старой стиральной машинки:

  1. Электродвигатель от стиральной машинки крепим к шине бензопилы с помощью специально изготовленного устойчивого кронштейна.
  2. На приводные валы обоих двигателей одеваем шкивы и соединяем их с помощью ременной передачи.
  3. Кнопку для регулировки оборотов двигателя бензопилы, расположенную на ручке, снабжаем дополнительным приспособлением для регулировки силы нажатия. Простой болт, закрепленный хомутом, отлично справится с этим. Для увеличения оборотов будет достаточно подкрутить его, а для уменьшения – ослабить.
  4. К внешней пусковой обмотке электродвигателя параллельно присоединяем два конденсатора, рассчитанных на мощность 400-450 Вольт.

На видео показан генератор с двигателем от стиральной машинки

Эта простейшая по своей конструкции установка способна выдать ток 220 В 180 А, которого хватит на питание дрели, шуруповерта, осветительных приборов.

Такое элементарное устройство способен изготовить практически любой мастер. Разумеется, за исключением случаев, когда человек не видит разницы между двигателем и карбюратором, или слова кронштейн и контейнер для него звучат одинаково. Совершенно неприемлемо изготовление электрических приборов для человека, не знающего различий между понятиями мощность (ватт), сила тока (ампер) и напряжение цепи (вольт). Более сложные конструкции требуют фундаментальных знаний и умений, которые помогут правильно рассчитать мощности двигателей, обеспечить безопасное использование готовой конструкции, правильно настроить все параметры.

В интернете на форумах мастера обсуждают разные самодельные конструкции. Для желающих пополнить ряды «Самоделкиных», участие в обсуждениях принесет много пользы – можно получить много полезных советов по устройству нового или ремонту старого. Наглядно посмотреть процесс изготовления помогут специальные видео. Какой выбрать глушитель, электростартер, можно ли сделать функцию автозапуска – на все интересующие вопросы можно найти ответ. Желаете пойти дальше, и поставить на участке ветрогенератор для экономии электроэнергии? Какой ток нужен на выходе – 12 или 16 А? Инструкций на любую тему хватает, изучайте и применяйте лучшие из них в деле.

Тем, кто решил сделать бензогенератор своими руками, необходимо правильно оценить свои возможности. Неудачные попытки могут стать причиной порчи бытовых приборов или даже стать угрозой для жизни.

На видео показан еще один генератор своими руками, давайте посмотрим

Работа с электрическими устройствами предъявляет повышенные требования по безопасности и не прощает небрежности. Будьте очень внимательны и аккуратны!

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

  1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
  2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
  3. Генератора на неодимовых магнитах,
  4. Трехфазного бензогенератора,
  5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Замена старого электросчетчика в квартире или доме

Зачем нужны асинхронные генераторы?

Если рассмотреть фото асинхронных генераторов, то легко заметить что с первого взгляда практически невозможно отличить их от обыкновенных двигателей.

Суть в том, что это практически одни и те же электрические машины используемые в другом направлении и имеющие разные схемы подключения. Поэтому достаточно просто переделать одну такую машину в другую.

Эта статья поможет разобраться в том как это осуществить на практике. В современном мире множество генераторов и большинство из них асинхронные. Так как значительным преимуществом таких электрических машин является их простота, надежность и легкость в наладке системы.

Реализация генератора и принцип его работы

Благодаря электромагнитной индукции в генераторе образуется электрический ток. Это происходит потому, что обмотка движется в искусственно созданном магнитном поле. В этом и есть принцип работы электрогенератора.

В устройстве электрогенератора имеется ротор и статор. Магнитное поле создается при помощи ротора. На нем крепятся магниты. Статор является неподвижной частью генератора, и состоит из специальных стальных пластин и катушки. Между ротором и статором есть маленький зазор.

Есть два типа электрогенератора. Первый имеет синхронное вращение ротора. У него сложная конструкция, и низкий КПД. Во втором типе ротор вращается асинхронно. По принципу действия – он прост.

Асинхронные двигатели теряют минимум энергии, тогда как в синхронных генераторах показатель потерь доходит до 11%. Поэтому электродвигатели с асинхронным вращением ротора пользуются большой популярностью в бытовых приборах, и на различных заводах.

В процессе работы могут возникать перепады напряжения, они губительно сказываются на бытовых приборах. Для этого на выходных концах стоит выпрямитель.

Асинхронный генератор прост в техническом обслуживании. Его корпус надежен и герметичен. Можно не бояться за бытовые приборы, имеющие омическую нагрузку, и чувствительные к перепадам напряжения. Высокое КПД, и продолжительный период эксплуатации, делают устройство востребованным, к тому же его можно собрать самостоятельно.

Что понадобится для сборки генератора? Во-первых, нужно подобрать подходящий электродвигатель. Его можно взять от стиральной машинки. Самостоятельно делать статор не стоит, лучше воспользоваться готовым решением, где есть обмотки.

Стоит сразу запастись достаточным количество медных проводов, и изолирующими материалами. Так как любой генератор будет производить скачки напряжения, то понадобится выпрямитель.

Воспользуемся тахометром и включим двигатель в сеть, так можно узнать скорость вращения ротора. К полученной величине нужно прибавить 10%, это позволит не доводить двигатель до перегрева.

Поддерживать необходимый уровень напряжения помогут конденсаторы. Они подбираются в зависимости от генератора. Например, для мощности в 2 кВт потребуется емкость конденсаторов в 60 мкФ. Таких деталей нужно 3шт с одинаковой емкостью. Чтобы устройство получилось безопасным, его нужно заземлить.

Шаги

Часть 1 из 3:

Изготовление каркаса

  1. 1

    Разрежьте картон. Картон будет служит основой опорного каркаса для вашего простейшего генератора. Возьмите линейку и отмерьте полосу картона размером 8 на 30,4 см. Вырежьте полосу ножницами или строительным ножом. Этот кусок картона будет свернут в необходимый для генератора каркас.
    X
    Источник информации

  2. 2

    Разметьте картон. Возьмите линейку и нанесите метки вдоль картонной полосы. Первую метку поставьте в 8 см от края полосы, вторую – в 11,5 см, третью – в 19,5 см, а последню – в 22,7 см.
    X
    Источник информации

    Так у вас получатся сегменты размером 8 см, 3,5 см, 8 см, 3,2 см и 7,7 см. Не разрезайте картон по меткам.

  3. 3

    Сложите картон. Согните картон у каждой из меток. Ваша полоса картона превратится в каркас с прямоугольным сечением. Этот каркас будет служить опорой для размещения элементов вашего электрического мотора.
    X
    Источник информации

  4. 4

    Проведите через центр каркаса металлическую ось. Проткните картонный каркас гвоздем. При этом вам потребуется проткнуть сразу три слоя сложенного картона. Так вы подготовите отверстие для оси генератора. Затем можно вставить в подготовленное отверстие ось или оставить в качестве оси ранее использованный гвоздь.
    X
    Источник информации

    К металлической оси не предъявляется каких-то особых требований. Вам подойдет любая металлическая ось, которая пролезет через отверстие в каркасе и будет достаточно длинной, чтобы нанизать его на себя целиком. Использованный для изготовления отверстия гвоздь также может стать идеальной осью.

Часть 2 из 3:

Намотка проволоки

  1. 1

    Намотайте медную проволоку. Сделайте пару сотен оборотов эмалированной (обмоточной) медной проволоки (магнитной проволоки №30) вокруг картонного каркаса. Намотайте на каркас примерно 60 м проволоки так плотно, как сможете, оставьте свободными по 40-45 см проволоки с обоих концов намотки, чтобы потом подключить к ним мультиметр, лампочку или иной электрический прибор. Чем больше витков обмотки вы сделаете, тем мощнее получится генератор.
    X
    Источник информации

  2. 2

    Зачистите концы проволоки. Воспользуйтесь ножом или специальным инструментом для снятия изоляции с проводов и зачистите оба конца проволоки. Снимите примерно по 2,5 см изоляции с каждого конца проволоки. Это позволит вам подсоединить ее к электроприбору.
    X
    Источник информации

  3. 3

    Присоедините проволоку к электроприбору. Подсоедините два конца проволоки к контактам красного светодиода, миниатюрной лампы накаливания или белого светодиода на 1,5 В. Либо присоедините к ним щупы вольтметра или мультиметра. Помните о том, что вы будете производить совсем низкое напряжение и более мощные электроприборы (например, обычная лампа накаливания) не запитаются от такого генератора.
    X
    Источник информации

Часть 3 из 3:

Установка магнитов

  1. 1

    Приклейте магниты к оси. Используйте горячий клей сильной фиксации или эпоксидный клей, чтобы наклеить на ось четыре керамических магнита. Магниты должны быть неподвижны по отношению к оси. При этом магниты приклеиваются на нее уже после того, как она будет вставлена в каркас. Дайте клею несколько минут на то, чтобы застыть (в инструкции на упаковке указано конкретное время ожидания).
    X
    Источник информации

    Для наилучших результатов используйте керамические магниты размером 1x2x5 см (их можно найти онлайн по разумной цене). Приклейте магниты таким образом, чтобы два из них были обращены к катушке намотки северными полюсами, а еще два – южными.

  2. 2

    Проверните ось генератора пальцами. Это позволит вам проверить, не упираются ли магниты в стенки каркаса. Они должны свободно вращаться, но максимально близко к стенкам. Опять же, максимально близкое расположение магнитов к виткам медной обмотки будет вызывать большее возмущение магнитных полей, создаваемых магнитами.
    X
    Источник информации

  3. 3

    Начните максимально быстро вращать ось генератора. Возможно, вы захотите намотать бечевку на один из концов оси, а затем резко дернуть за нее, чтобы заставить магниты вращаться. Либо можно просто крутить ось пальцами. При вращении оси проволока выдаст небольшое напряжение (достаточное для того, чтобы зажечь лампочку на 1,5 В).
    X
    Источник информации

    Можно усилить мощность генератора, установив цевочное колесо с одного конца оси и присоединив его к лопасти электровентилятора для вращения оси генератора. Тем не менее помните, что это применимо лишь для демонстрации принципа работы генератора, так как вы будете тратить больше электричества на вращение оси, чем способен производить ваш генератор.

  • Магнитная проволока №30 (толщиной 0,3 мм)
  • Четыре керамических магнита размером 1x2x5 см
  • Толстый гвоздь или ось
  • Картонная коробка
  • Мультиметр или электрический прибор

Техническое обслуживание

Своевременное обслуживание генераторной установки заметно сказывается на ее ресурсе. Наиболее частого внимания требует двигатель, как ее наиболее сложный узел. Согласно заданной производителем периодичности, указываемой в часах работы, необходимо заменять моторное масло и обслуживать воздушный фильтр. На мощных генераторах, оснащенных более сложными двигателями, также меняются масляный и топливный фильтры. Бензиновые и дизельные двигатели (газовые — гораздо реже) требуют замены свечей зажигания.

Если генератор используется эпизодически, не стоит хранить его заправленным — окисляющееся и разлагающееся со временем может привести к засорению отложениями карбюратора на беногенераторах и выпадению парафина на дизельных моторах, способному полностью перекрыть поступление топлива. Также старое топливо затруднит запуск.

Непосредственно генератор — узел практически вечный, лишь время от времени необходимо очищать щеточный узел синхронного генератора от пыли и менять сами щетки, а иногда — несущие подшипники ротора.

Выводы

Мы рассказали о базовых принципах устройства контейнера для генератора и особенностях его эксплуатации. Если подойти к делу с умом и с прямыми руками, то, своими силами, можно изготовить бокс, ни в чём не уступающий заводским моделям и, что самое главное, дешевле. Если у вас остались вопросы, то рекомендуем зайти в тему Мини-контейнер для генератора и задать их автору бокса. Также в теме представлено еще несколько моделей самодельных контейнеров для бензогенераторов.

Будут полезны статьи:

  • 8 простых шагов для осознанной покупки бензогенератора: выбор электрической станции, расчет мощности генератора по предполагаемой нагрузке, преимущества бензиновых моделей и недостатки дизельных.
  • 6 полезных советов владельцам бензогенераторов: как хранить генератор в «боевом режиме», сколько заправлять топлива, как правильно выключить и завести генератор в мороз.

В видео – Сборка электрического щитка в загородном доме и подключение бензогенератора и потребителей.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
