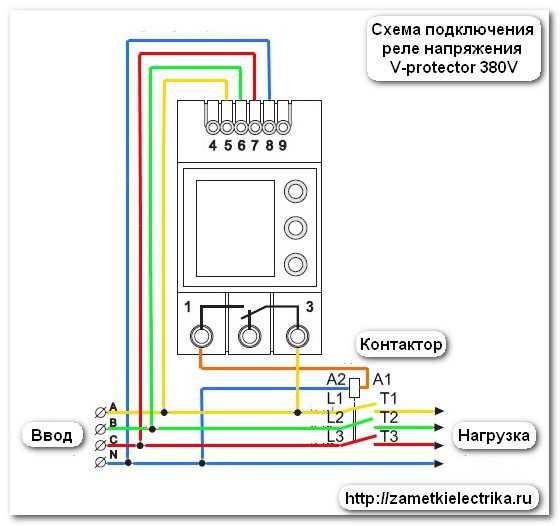

Трехфазное реле напряжения: схема подключения и настройка

Что такое однофазное реле напряжения

С каждым годом бытовые приборы, которыми мы все пользуемся ежедневно, переоснащаются, становятся компактными с большим количеством опций. И это нас всех радует. Но к сожалению, качество бытовой техники омрачает нестабильная подача электроэнергии. Отечественные линии электропередач работают нестабильно. Скачки напряжения – дело обычное, поэтому горит вся эта техника, как спички. Это подтвердят не только сервисные службы, но и пожарные. А можно ли избавиться от этих бед? Не проблема, просто в электрическую сеть дома или квартиры необходимо установить однофазное реле напряжения.

Что это такое, и какими функциями обладает данный прибор? На эти вопросы и будем отвечать в данной статье.

Однофазное реле напряжения

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение	Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов	250 В
Предельная мощность внутреннего реле	2,5 кВА
Выходные контакты	1NO и 1NC
Максимальный коммутируемый ток	10 А
Собственное потребление	34 мА
Класс защиты корпуса от пыли и влаги	IP 20
Габаритные размеры	9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания	380 В
Частота питающей сети	45-55 Гц
Собственный потребляемый ток	Не более35 мА
Диапазон регулирования по напряжению	1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения	12 сек
Напряжение катушки пускателя	110-380 В
Критические значения питающего напряжения	80-500 В
Рабочая температура	–25 +40°C
Климатическое исполнение	УХЛ4
Количество циклов переключений при нагрузке 5 А	Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления	450 В
Рабочая частота	50-60 Гц
Задержка включения/отключения	0,1-30 сек
Количество переключающих (перекидных) контактов	2
Габаритные размеры	85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации)	24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток	2 мА– 200 А
Количество контролируемых фаз	1
Максимальный ток выходного реле	6 А
Гистерезис срабатывания	5-50 %
Модель необходимого для работы реле трансформатора тока	K8AC-CT200L

Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока

Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания	24 В пост. тока или 230 переменного
Предельный ток выхода	8 А
Регулировка задержки срабатывания	От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания	2-22 %от номинального значения
Количество контролируемых фаз	3
Степень защиты от пыли и влаги	IP 20
Монтаж	На DIN-рейку
Предельное напряжение для контактов выходного реле	550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение	220/380 В
Предельный ток выходного реле	8 А при 250 В
Тип контактов	2NO и 2NC
Цвет индикатора аварии	Красный
Диапазон нижнего предела напряжения	150-210 В
Диапазон верхнего предела напряжения	240-280 В
Гистерезис	5 В
Потребляемая от сети мощность	1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Устройство прибора

Цифровой прибор включает в себя плату, дисплей, а также контакт. Если детальнее рассматривать блок управления, предусмотрены следующие компоненты:

компаратор;
операционный усилитель;
регулятор;
конденсаторы;
резисторная сборка;
резонатор.

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Заключение

Контрольное реле напряжения трехфазное является необходимой частью системы подачи электроэнергии к приборам. Оно будет надежно охранять электросеть квартиры или дома, а также дорогостоящую электронику от скачков и перекосов напряжения.
