Способы соединения проводов: скрутка, пайка, сварка, обжим, клемник. как правильно скручивать провода между собой

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
Кратковременности процесса сварки не более 1–2 секунд.
Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Инструкция по использованию изоляторов

Ну вот мы и подошли к основному вопросу статьи – технологии изоляции проводов своими руками. Так как материалов существует несколько, остановимся на каждом и расскажем, как самому изолировать оголенные жилы.

Если Вы используете изоленту, для начала нужно сделать хорошую скрутку проводов. Если провода многопроволочные, рекомендуется дополнительно пропаять их для более надежного соединения. Далее скрутка загибается в одну из сторон, как показано на фото, после чего изолента накручивается на оголенный участок минимум в 2 слоя. Такая методика часто используется в квартире, даже опытными электриками. Изоленту можно применять при соединении проводников в распределительной коробке, люстре, при переносе розетки и даже под штукатуркой, если место соединения находится в монтажной коробке. О том, какая изолента лучше для электропроводки, мы рассказали в отдельной статье.

Термоусадкой изолировать оголенные жилы также не сложно. Главное запомните важный нюанс – трубка должна быть надета на один из проводников до их сращивания. После пайки либо скрутки надеть кембрик (его еще так называют) у Вас не получится. Когда контакты будут соединены, трубку нужно натянуть на оголенное место соединения, после чего нагреть строительным феном. О том, как пользоваться термоусадкой, мы подробно рассказали в отдельной статье: https://samelectrik.ru/termousadochnaya-trubka.html.

Если фена нет под рукой, допускается нагревание обычной зажигалкой, главное следите, чтобы термоусадка герметично стянулась на кабеле. Использовать трубку ТУТ рекомендуется при погружении проводника в воду (к примеру, если поврежден кабель питания на глубинном насосе). Помимо этого термоусадка используется при прокладке кабеля под землей, если нужно соединить подземную проводку. Также рекомендуется изолировать провода данным материалом в ванной, деревянном доме, бане либо на улице, чтобы надежно защитить место соединения от воды.

Что лучше: термоусадка или изолента

Колпачки СИЗ лучше применять при монтаже электропроводки в доме и квартире. СИЗы компактные и позволяют быстро заизолировать скрутку. Все что нужно – накрутить колпачок на провода до упора, как показано на фото ниже.

Если нужно защитить скрутку тонких проводов, к примеру в наушниках, применять изоленту не целесообразно, т.к. она не будет плотно прилегать. В этом случае обойтись без изоленты можно, используя обычный суперклей. Все, что нужно сделать — аккуратно капнуть клеем на оголенный участок мелких проводников. В электросети 220 Вольт такой способ использовать не рекомендуется, т.к. клей, собственно, как и силиконовый герметик, быстро отвалится. Кстати, клеящим пистолетом также не стоит изолировать жилы, по аналогичной причине.

Для дополнительной изоляции кабеля от кролика, кошки либо щенка в доме (домашние любимцы любят грызть провода), рекомендуется использовать оловянную фольгу. Об остальных способах защиты электропроводки от животных, читайте в соответствующей статье!

Вот мы и предоставили все существующие способы изоляции оголенных жил своими руками. Как Вы видите, самостоятельно изолировать провод под водой, в стене и земле не так уже и сложно, главное правильно выбрать материал для изоляции. Напоследок рекомендуем Вам во влажных помещениях и на открытом воздухе дополнительно защищать электропроводку гофрой, которая еще больше защитит место соединения, чтобы не попала вода на оголенные контакты.

Скрутка проводов разного сечения

Подобный вид работ подразумевает однозначное использование дополнительных средств для соединения. Такими приспособлениями могут быть винтовые зажимы, самозажимные клеммы, болты, медно-луженые наконечники, отверстия типа «Орех». Также, чтобы не докупать дополнительных комплектующих, можно применить пайку или сварку, другие способы соединения проводов.

Если разница диаметра проводов составляет незначительную величину, например, 4 и 2,5 мм, то произвести их соединение скруткой не так уж и сложно. Для этого нужно их качественно обмотать друг с другом, после чего необходимо применить сварку или пайку. Такое закрепление двух проводников прослужит не один год без нареканий.

В остальных случаях скрутка проводов не будет обладать надежностью и долговечностью. В таких ситуациях без дополнительных комплектующих просто не обойтись. В различных ситуациях используют те или иные приспособления:

если сечение проводов значительное, лучше всего использовать самозажимную клемму;
для ответвления от магистральной линии в распред. щитке используется сжим ответвлительный, который среди специалистов также еще называют «Орех»;
для присоединения проводов с большим диаметром применяется медно-лужный наконечник.

С чего начинается проводка?

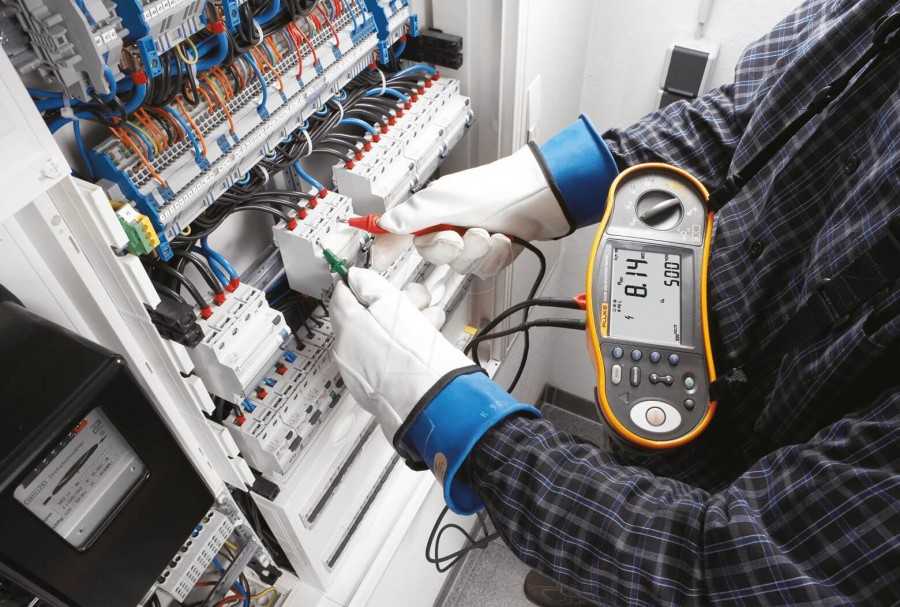

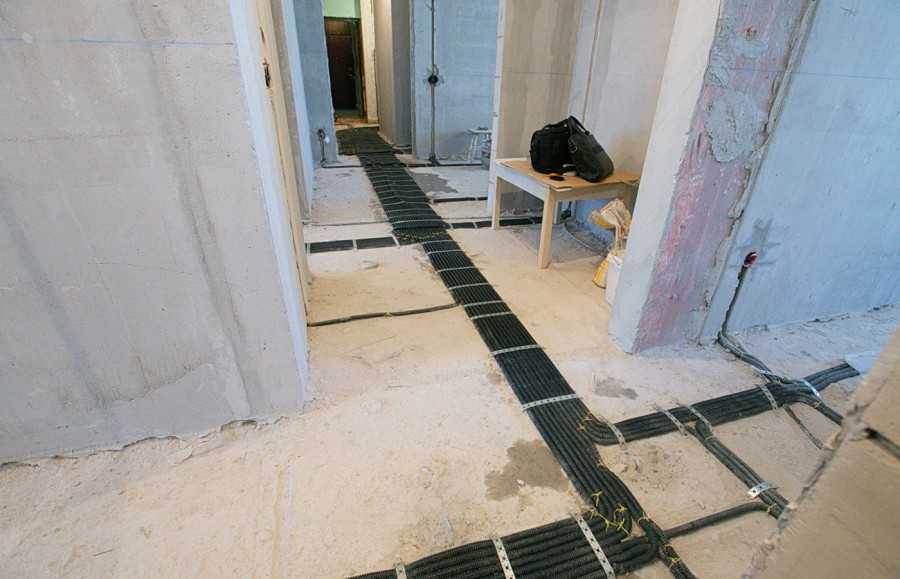

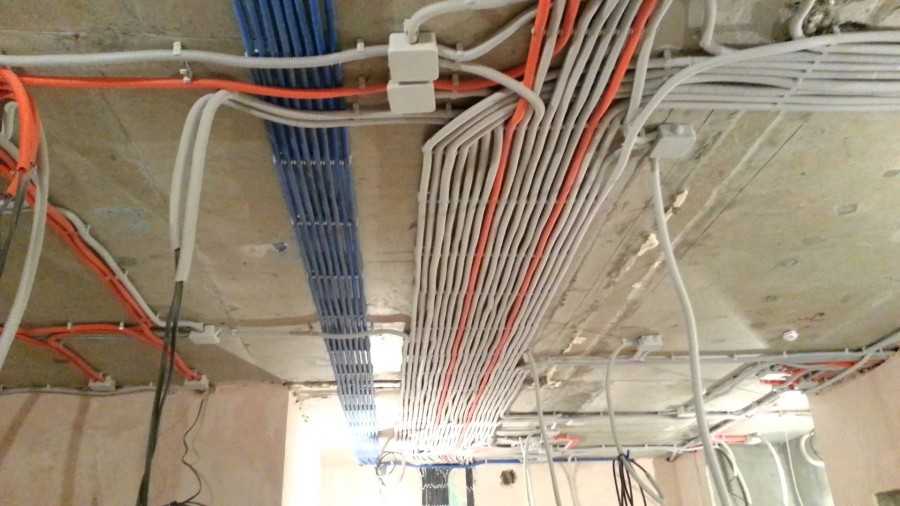

Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.

Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка – потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.

Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.

Если у вас есть знания в этой области, тогда – это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.

В противном случае могут возникнуть неожиданные неприятности – удар током, замыкание и перегорание проводов, порча домашних приборов.

На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.

Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

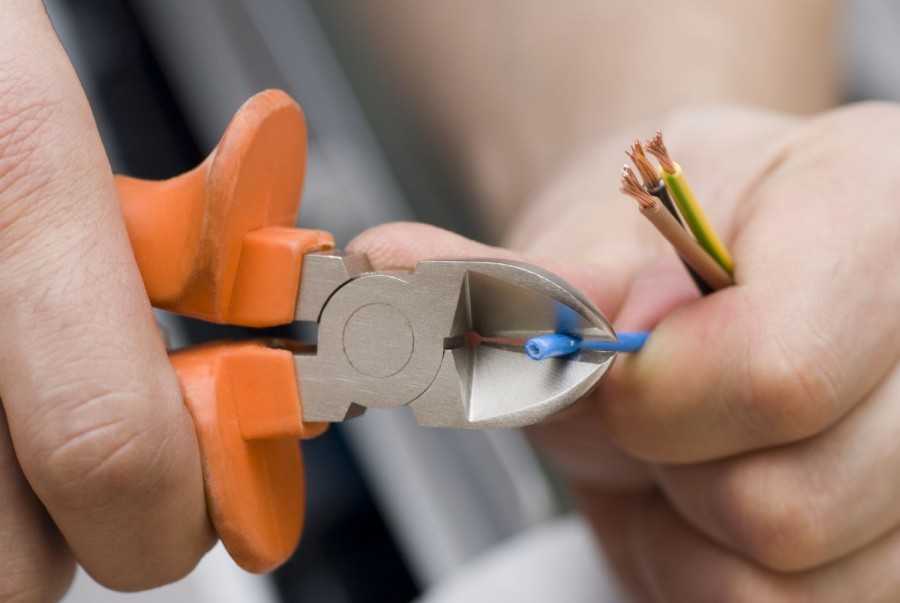

с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;
метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Преимущества и недостатки

Сплетение проводов между собой, наверное, самый старый способ слияния проводников между собой. Однако, с течением времени растет и мощность приборов, требующих высокие токи. Скрутка, как правило, не рассчитана на них, но в рамках домашнего использования весьма уместна.

Основными преимуществами скрутки являются:

быстрота создания;
долговечность (при правильном выполнении);
возможность сплетения проводов без дополнительных инструментов;
идеальна для сигнального контакта (при отсутствии подключения высокотоковых потребителей);
возможность улучшить соединение с помощью пайки;
дешевизна;
возможность объединения двух, трех, четырех проводов одновременно;
возможность повторного соединения.

К её недостаткам же можно отнести следующее:

необходимость изолирования;
работоспособность только со слаботоковыми потребителями;
неудобство монтажа;
пожароопасность при неправильном выполнении работ;
большое количество нюансов, которые НЕОБХОДИМО учитывать при сплетении проводов;
«броски» напряжения и наводки на электроприборы при перегрузке участка.

Как видно выше — скрутка имеет ограниченный диапазон использования, её нельзя использовать с мощными приборами, а при использовании с компьютерами, современными телевизорами, звуковым оборудование и прочей техникой 21 века есть проблема с возникновением наводок и «бросков». Поэтому целесообразно выполнять сплетение проводов при использовании со световыми приборами (люстры, светильники и так далее), адаптерами питания и другими «слабыми» устройствами.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

Освещение гостиная и спальня
Освещение кухня
Освещение санузел и прихожая
Розеточная группа (в каждой комнате)
Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

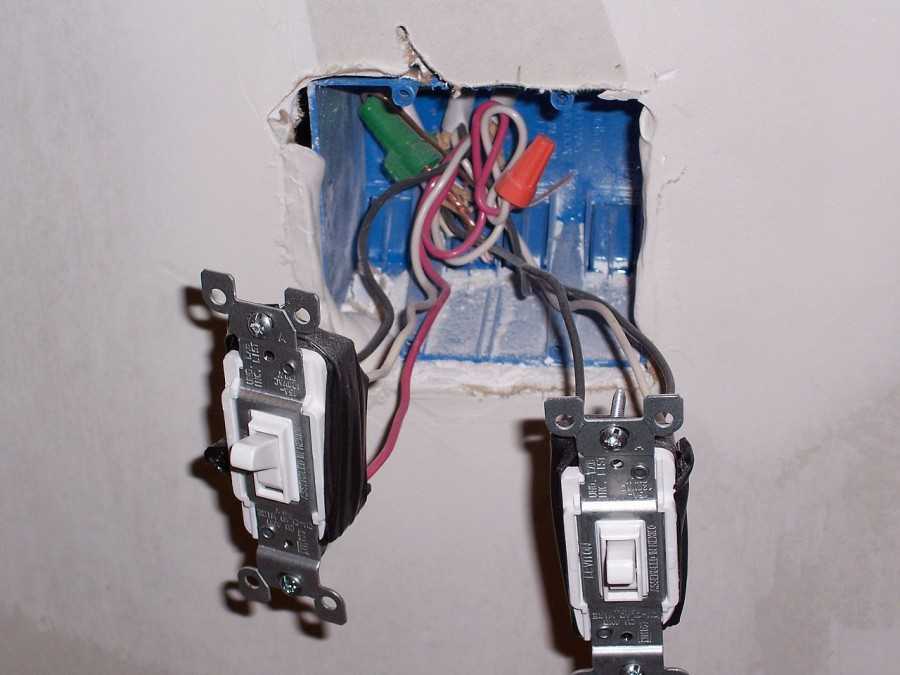

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Советы, которые вам пригодятся

Если хотите быть уверены в качестве произведенного вами соединения, советуем ознакомиться с следующими рекомендациями:

Скрутили провода, но скрутка не кажется вам надежной? Используйте пайку или сварку! Подобное соединения станет попросту неразрывным и вам точно не придется беспокоиться о качестве контакта между жилами. К слову, подобный вариант наиболее приемлем тогда, когда жилы проводов располагают большим сечением.
Используйте клеммы, к примеру – WAGO. Они не только обеспечат надежное соединение, но и позволят произвести его гораздо быстрее. Что также весьма удобно – с помощью клемм вполне реально соединить несколько проводов как с разным сечением, так и вовсе произведенных из различных металлов. Контакт при этом будет надежнее некуда. Клеммы – также прекрасный вариант для соединения проводов в люстре или розетке.
Применяйте зажимы СИЗ. Их задача – не только сделать соединение надежным, но и повысить его безопасность. К тому же подобные колпачки СИЗ вовсе недороги.
Скрутили провода между собой? Не торопитесь спрятать соединение в распаечную коробку! Дайте новому узлу электрической цепи поработать на протяжении некоторого времени. После этого вам необходимо будет проверить температуру проводов в месте их скрепления. Если вы чувствуете, что провода нагреваются – однозначно стоит переделать скрутку заново!

Воспользуйтесь данными советами, они точно не помешают вам при выполнении любых электромонтажных работ, где присутствует необходимость соединять между собой провода

На что важно обратить внимание – вышеперечисленные способы не позволяют сделать скрутку водонепроницаемой. Так что если вы задумали скрепить жилы в стене под слоем штукатурки (к тому же без коробки), обязательно изолируйте места соединения кембриками

Способы изоляции

Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.

Изолента

Изоляционный материал для применения в сухих помещениях.

Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:

ПВХ;
бумага и ацетатная ткань;
эпоксидная и полиэфирная пленки;
стеклоткань и слюда.

Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.

Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.

Термоусадочная трубка

Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.

Монтаж изделия производится так:

термоусадочную трубку надевают на один из соединяемых проводов;
выполняют скрутку;
надвигают трубку на скрутку;
прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.

Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.

Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.

Соединительные изолирующие зажимы (СИЗ)

Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.

При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой

СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д

Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Скрутка проводов: несколько способов соединения

Известны разные способы стягивания проводов в распределительной коробке: опрессовка, сварка, пайка, различные зажимы. Выполнение одних требует больше времени, специальных материалов, приспособлений. Другие проще реализовать, но неумелые действия значительно снижают их надежность.

ПУЭ

Популярностью у народных умельцев пользуется скрутка. ПУЭ относит его к ненадежным методам, которые не гарантируют надежность контакта. Обычно ее применяют как временный вариант, например, при проверке работоспособности схемы. Кроме того, она считается предпочтительной для провисающих, незакрепленных сетей. Преимущества:

простота исполнения;
минимум инструментов;
при необходимости легко разъединить.

Из недостатков можно выделить сложность работы с проводами разного сечения: отличие сопротивлений приводит к нагреву изоляции, ее постепенному оплавлению. Способ стараются не использовать для многожильных кабелей, так как высока вероятность разрыва цепи.

Взаимное перекручивание

Самая простая скрутка проводов осуществляется взаимным перекручиванием предварительно зачищенных концов. Из инструментов потребуется нож, пассатижи. Предварительно участок жилы длиной 5 см очищают от изоляции. Оголенные концы перекрещивают, максимально сближая отдельные части. Затем пассатижами вращают перекрестие, загибают его в любую сторону параллельно основной линии, изолируют.

Сцепка двух загнутых проводов

Можно воспользоваться другим вариантом, когда зачищенные концы загибают посередине, сцепляют между собой. Затем жилы обматывают между собой. Для надежности обжимают пассатижами, изолируют. Электрики знают множество методов скрутки: параллельный или последовательный бандажный, желобком. Правильная скрутка должна обеспечить максимально полное прилегание жил.

Для изоляции обычно используют изоленту. Необходимо, чтобы она не менее чем 2-3 см заходила на изоляцию. Можно пользоваться термотрубкой. Ее предварительно надевают на кабель, затем сдвигают, закрывая место контакта. Трубка должна крепко обхватить проводку, поэтому ее немного подогревают.

Гильза для опрессовки

Для опрессовки потребуется специальная гильза, подобранная под размер пучка и материал кабеля. В гильзу вставляют зачищенные концы жилы, обжимают пресс-клещами, изолируют.

По надежности и качеству сварка дает наилучший результат. По сути, получают цельную конструкцию, которая защищена от окисления, разрыва. Для выполнения потребуется сварочный аппарат, угольный электрод, флюс. Пошаговая инструкция реализации:

зачистить от изоляции концы кабеля, довести их до блеска наждачной бумагой;
скрутить проводку;
углубление электрода заполнить флюсом;
наварить контактную точку.

Получившийся «шарик» очистить от флюса, покрыть лаком. Аналогичные действия производят при пайке. Здесь контакт обеспечивает припой, расплавленный при помощи паяльника.

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае. Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается

Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Подробная инструкция

Технология выглядит следующим образом:

Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.
