Как не попасть в провод во время сверления стены и потолка

Варианты решения проблемы

Когда обрыв обнаружен, то есть несколько вариантов решения проблемы:

  • Делать штробирование стены;
  • Использовать декоративные плинтуса для наружной проводки;
  • Заменить поврежденный кабель протягиванием.

Наиболее эффективным методом исправления обрыва – это сделать канавку на уровне обрыва и установить дополнительное соединение. Для такой работы понадобится зубило и молоток. С каждой стороны от обрыва нужно пробить штробу шириной 15 мм. Выполнять такую работу необходимо аккуратно, чтобы не повредить кабель в другом месте. Когда провода освобождены поврежденный участок соединяется специальными клеймами и можно все монтировать обратно. В основном владельцы отказываются от такого способа, так как остается много мусора и придется по новой делать отделку стены.

Менее кардинальный метод исправления – это использовать наружную укладку кабеля. Если на линии имеется обрыв, и нет желания разрушать поверхность стены можно использовать декоративные короба для комуфлирования проводов. На сегодняшний день в строительных магазинах представлен широкий выбор, поэтому не составит труда подобрать по стилю и размерам. Укладка провода осуществляется поверх стены, при этом внутренняя проводка должна быть отключена, чтобы минимизировать вероятность замыкания.

Третий способ подходит для тех, кто совсем недавно делал замену электрической проводки, и все работы были выполнены с учетом и правилами монтажа. Сегодня для скрытого монтажа проводов используют специальные гофрированные рукава, в которых провода проходят достаточно свободно. Определившись и местом обрыва, через розетку или выключатель можно протянуть новый провод, который заменит поврежденный. Такой способ, пожалуй, самый простой и не требует внушительных трудовых процессов.

При обрыве провода внутри стены есть несколько вариантов решения проблемы, но при этом каждый сам подбирает, что для него лучше.

Пробой электрокабеля

При проведении крепежных работ требуется сверлить отверстия в стенах и потолке. Если имеет место скрытая проводка, вполне возможно попадание сверла в кабель. Чтобы предотвратить подобную неприятность желательно, чтобы хозяин помещения предоставил схему расположения электрокоммуникаций. Если же таковой схемы в наличии не имеется, можно воспользоваться элементарными поисковиками, которые помогают определить прохождение электрических проводов и кабелей, а также позволяют находить арматуру в жби конструкциях.

В любом случае, если ремонт только начинается, и планируется замена всей проводки, желательно, чтобы специалисты оставили схему расположения электроприборов и кабелей. В противном случае трудно избежать подобной ошибки при установке натяжных потолков

Еще лучше, когда проводка внутри каркаса происходит открытым способом в гофрированном рукаве. Это потом позволит производить ремонтные работы без демонтажа подвесного потолка.

В случае, когда через перекрытие выходит нагретый воздух, создается отрицательное давление. При этом полотно подтягивается к основному потолку и облегает крепежные элементы.

Решается эта проблема двумя путями.

  1. Если существующее движение воздушного потока не предусмотрено планом и происходит через щели в перекрытии, нужно заделать имеющиеся повреждения и герметизировать потолок.
  2. Когда же существующий переток воздуха из одного помещения в другое предусмотрен и полезен, решить данный вопрос может установка вентиляционных решеток в оба потолка. В этом случае отрицательное давление будет компенсировано, а полотно будет находиться в правильном положении.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

  • дерево;
  • металл;
  • железобетон.

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

  • с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
  • установите распределительные коробки;
  • трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
  • соедините друг с другом отдельные части труб сваркой;
  • при помощи протяжки проложите провода по трубам;
  • выведите их в распределительную коробку, концы оставьте примерно по 20 см;
  • соедините все жилы, обмотайте стыки изолентой и заземлите;
  • теперь можно проверить работоспособность.

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

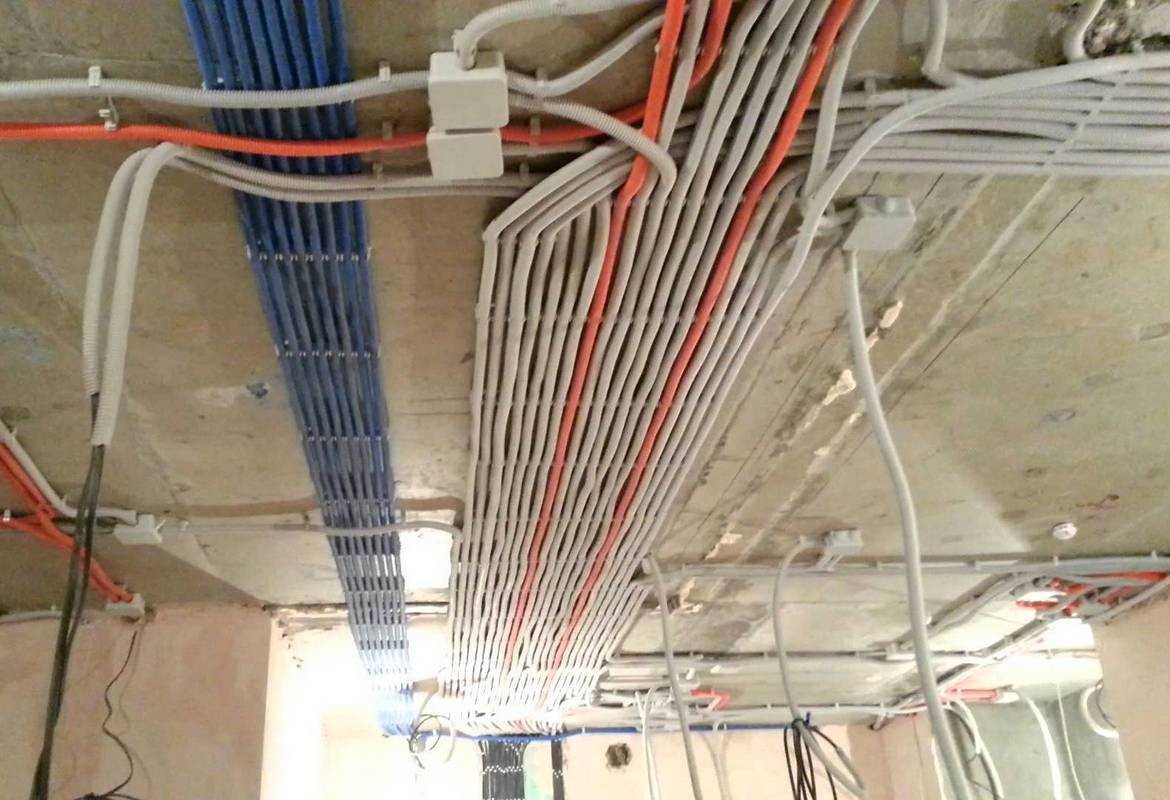

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

  • кабели крепят на потолок при помощи скоб;
  • провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
  • кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
  • для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

  • от стены отступают на 50-70 мм, ставят первую отметку;
  • делают углубление 2 см вдоль стены и 10 см вдоль плиты;
  • такие же действия осуществляют в месте расположения люстры или светильника;
  • протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
  • после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
  • жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
  • проверяют качество и целостность разводки проводов.

Ошибки при разводке проводки по потолку

При установке натяжных потолков многие не задумываются о качестве проводки, хотя на это стоит обратить особое внимание. От исправности проводки зависит не только бесперебойная подача электричества, но и безопасность жильцов дома

Порой простая ошибка может привести к поломке всей системы.

При установке натяжных потолков многие мастера не обращают внимание, пересекаются ли монтажный профиль и распределительная коробка, расположенная на стене. Выполнять покрытие потолка следует только при помощи специального профессионального оборудования

На это особенно стоит обратить внимание, устанавливая детектор скрытой проводки.

Ошибки при установке натяжных потолков:

Если мастер предварительно не проверил потолок на наличие проводов, которые скрыты, он может просто повредить уже установленную проводку.
Многие не выполняют правил установки проводки

Кабели в разводке нужно обязательно укладывать в специальные гофрированные трубы, изготовленные из пластика.
При установке потолков важно продумать возможность поломки проводки и ее починки. Чтобы ремонт был удобен, важно, чтобы можно было снять часть полотка, а не весь потолок.

Чтобы избежать ошибок, необходимо тщательно изучить правила установки натяжных потолков

Перед установкой потолков важно обратить внимание на то, где будут расположены все осветительные приборы и устройства, подключаемые к электросети. Предварительный план позволит избежать ошибок, часто совершаемых во время укладывания проводов

Перед установкой натяжных потолков важно уделить особое внимание прокладке проводов. Следует заранее составить полный план электрической схемы. Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности.

Ни в коем случае нельзя пренебрегать правилами безопасности в эстетических целях. Если по правилам необходимо соблюсти расстояние в 15 см между плоскостью натяжных полотен и базовым перекрытием, то полотна нужно установить именно на этом расстоянии, но никак не меньшем. Провода обычно разводят с некоторым запасом.

Советы по установке потолков и проводки:

Следует обратить внимание на то, чтобы гофра не провисала

Чтобы избежать ненужного провисания, необходимо позаботиться об установке специальных креплений для проводки, например, клипсы из пластика или дюбель, который фиксирует кабель.
Кабели следует устанавливать в соответствии с конкретным типом светильников.
Важно, чтобы мощность светильников была подобрана правильно, иначе пленка может расплавиться.
В качестве осветительных приборов на натяжных потолках лучше всего использовать светодиодные ленты
Их установка очень проста, а использование безопасно.
Прокладывая проводку, важно проследить за тем, чтобы провода не пересекались.
Если между проводами есть пересечение, их следует дополнительно защитить, чтобы предотвратить короткое замыкание.. Современные квартиры все чаще оснащают натяжными потолками

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично. Поэтому перед монтажом потолка важно правильно установить проводку

Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Планируйте правильно электрику под потолочные светильники.

А вот еще интересный момент

Если вы запланировали несколько точечных светильников, то обратите внимание вот на что. В магазине вам предложат лампочки на 220в и 12в

Лампочки на 12в потребуют установки в цепь трансформатора, который напряжение 220в превратит в 12в. Этот трансформатор придется спрятать под полотно, а он через пару лет сгорит. Выход один: опять разбирать потолок. Поэтому электрика натяжного потолка должна быть ориентирована на лампочки под 220в. Ну или нужно запланировать установку трансформатора в доступном месте. У нас был проект, мы делали электрику в Мытищах в новостройке . Мы заложили вывод на такой трансформатор в кладовку, которая была рядом с комнатой, где предполагались точечные светильники.

Такая же проблема, как с трансформатором, может возникнуть и с устройством плавного пуска. Многие советуют его ставить, чтобы продлить жизнь галогенкам. В данном случае ваши лампочки переживут устройство плавного пуска, которое в какой-то момент сгорит. Но лампочки легко поменять, а ту самую маленькую коробочку уже нет! А итог все тот же самый. Полотно придется снимать. Ну или перестать пользоваться этим светом.

Планируя электрику натяжных потолков, учитывайте все эти особенности, чтобы хорошим мастерам электрикам не приходилось вас разочаровывать. Электрики – не волшебники, хотя порой случается обратное.

Сегодня распространенным способом отделки является установка натяжных потолков. Данный вид отделки позволяет забыть о дополнительном выравнивании поверхности, ее внешний вид отличается оригинальностью и эстетичностью. А вот установить проводку нужно по всем правилам, иначе существует вероятность ее быстрой поломки. Проводка под натяжным потолком может нуждаться в ремонте или замене – это стоит учесть заранее.

Фальшпотолки

Укладка кабеля под разными видами фальшпотолков имеет свои особенности.

Основная особенность потолков из ГКЛ – ограничение доступа к базовому потолочному основанию. Поэтому, перед тем, как осуществить крепление кабеля к потолку, необходимо предусмотреть точки обслуживания всей системы. Способ установки выбирайте с учетом типа базового перекрытия: металл, дерево или железобетон.

Подвесной потолок из гипсокартона надежно скрывает провода, поэтому проводка может быть осуществлена открытым способом. Главное, вынести все короба за пределы конструкции.

Этот потолок относится к типу подшивных конструкций, поэтому монтаж проводки будет осуществляться по типу прокладки кабеля для ГКЛ. Распределительные коробки при этом так же выносят за пределы потолочной системы.

Поскольку реечные потолки нередко используются для отделки ванных комнат, необходимо соблюдать следующие условия:

  • если базовое основание выполнено из железобетона, кабель укладывать нужно в пластиковые или гофрированные трубы;
  • если перекрытие монтировано из дерева, применяют исключительно металлические или стальные короба и трубы.

Кассетные потолки обладают преимуществом, которое выгодно отличает их от других видов декоративных потолков: в любой момент можно получить беспрепятственный доступ к черновой потолочной поверхности. Поэтому выносить коробки за пределы конструкции нет необходимости, а проводку можно полностью спрятать под декоративной отделкой.

Если проводка по потолку делается открытым способом, то трубы фиксируют к основанию на хомуты или скобы.

В случаях, когда монтаж проводки по потолку осуществляется закрытым методом, необходимо:

  • использовать металлические или гофрированные трубы для металлических или железобетонных базовых оснований;
  • стальные трубы, если перекрытие выполнено из дерева.

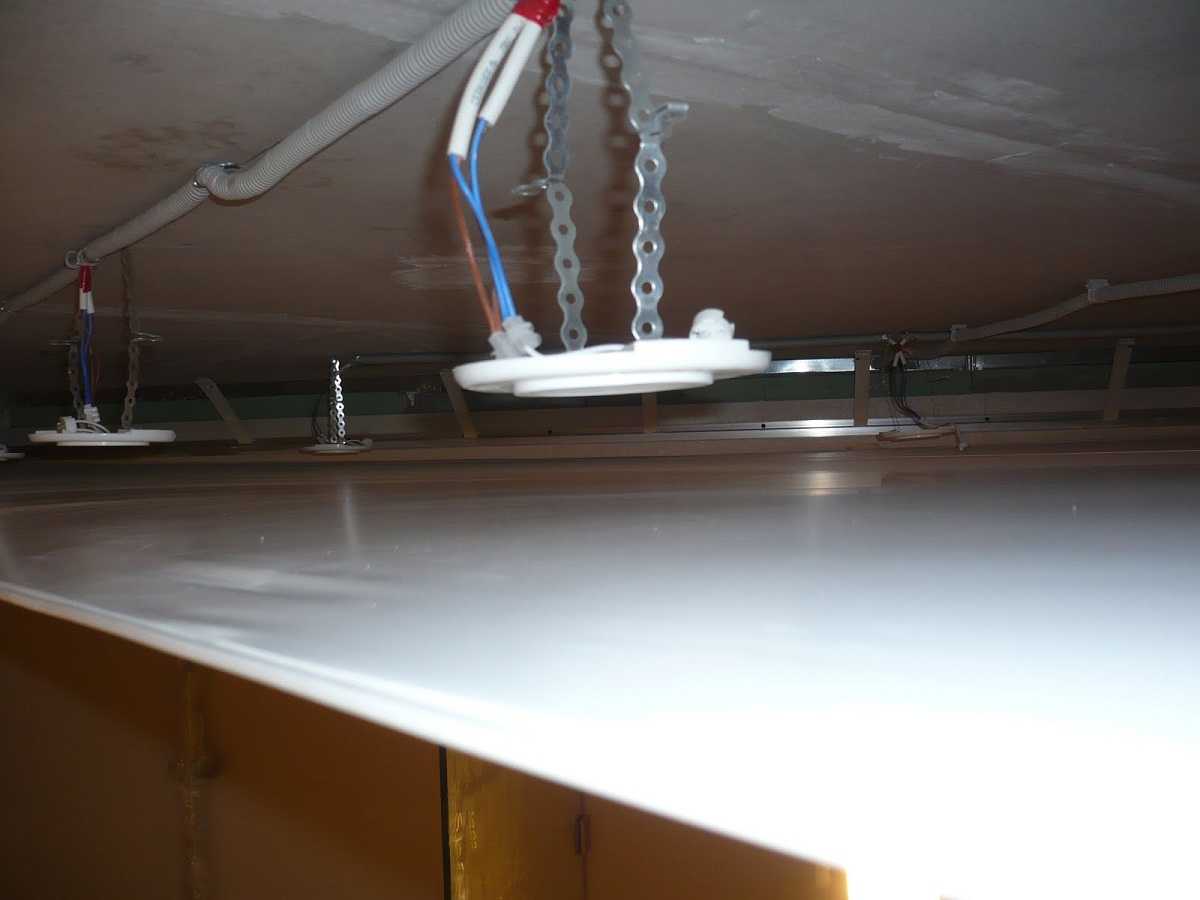

Электропроводку под натяжными потолками осуществляют по аналогии с подвесной системой из гипсокартона. Основное требование, которое предъявляется к обустройству – обеспечение достаточного расстояния между трубой с кабелем и натяжным полотном. В противном случае под покрытием останется заметной гофрированная поверхность.

Прежде, чем будет осуществлена проводка под натяжным потолком, нужно качественно продумать варианты освещения конструкции, и к предполагаемым местам размещения приборов подвести провода.

Такие потолки представлены специальными модулями, наполненными пенополиуретаном. В них установлены пластины, проводящие электричество. При этом к одному коннектору можно присоединить до пяти модулей. Прокладку проводов осуществляют, ориентируясь на материал, из которого выполнено основное перекрытие, коробки обязательно выносят за пределы потолка.

Панели эффектно смотрятся в темное время суток, когда остальное освещение в комнате отключено.

Таким образом, выбирая вариант разводки проводов, нужно учитывать материал, из которого сделано потолочное перекрытие, способ декоративной отделки потолка, соблюдать всю технологию проведения монтажных работ от начала и до конца. Только в этом случае проводка будет безопасной и долговечной.

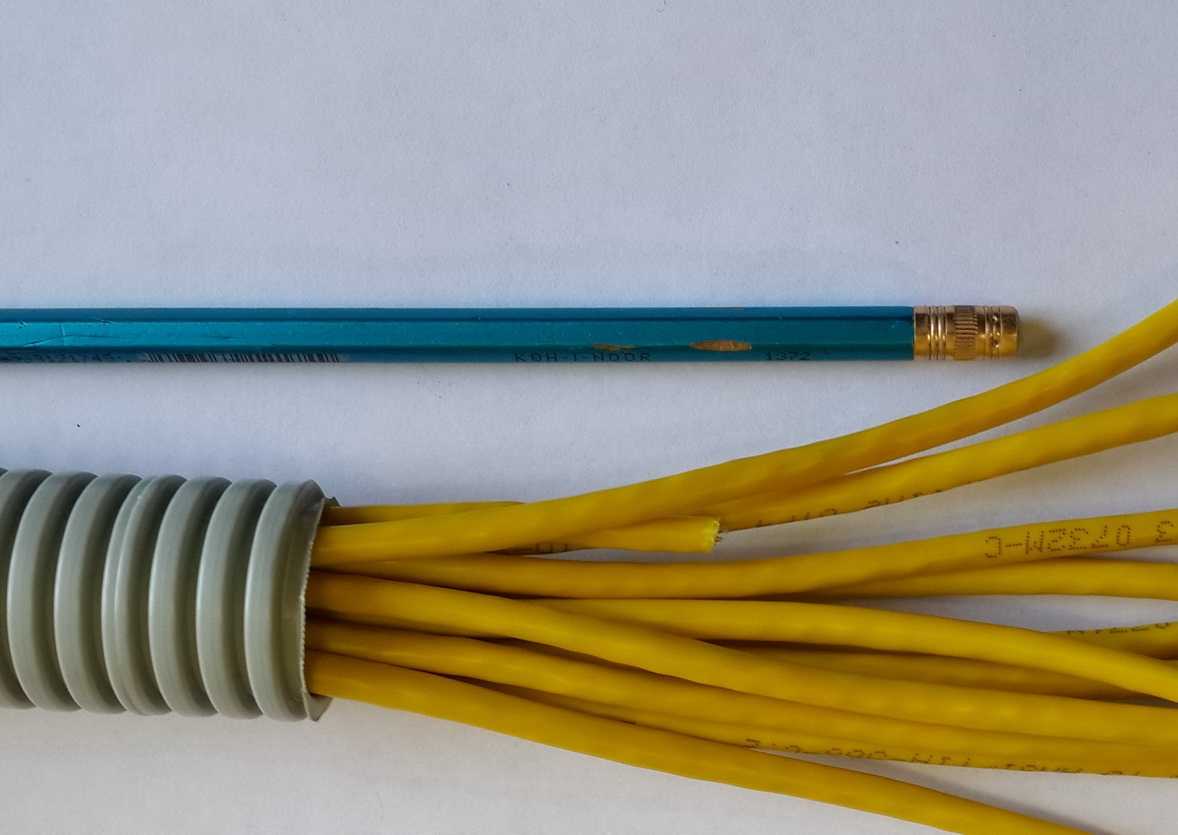

Можно ли прокладывать кабель ВВГНГ без гофры

Многие люди, впервые столкнувшиеся с установкой или заменой проводки , задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру

Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару

Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.

В каком случае гофра необходима:

  • Скрытая проводка со сгораемыми основаниями;
  • Если нужна несгораемая прокладка.

Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок .

Проводка по потолку — подготовительный этап

До того, как вы приступите к монтажу электропроводки по потолку, нужно решить следующие задачи:

  • определиться с оптимальным методом прокладки;
  • посчитать количество комплектующих, приобрести их;
  • продумать точки, где будут располагаться распределительные коробки;
  • составить схему проводки, при этом все провода должны располагаться строго под углом в 90°. На чертеже наметьте места расположения светильников и других элементов освещения;
  • используя специальную таблицу, подберите марку и сечение кабеля.

Проводка может быть наружной или скрытой.

К основным видам наружной прокладки проводов относятся:

  • монтаж кабеля на несгораемые поверхности без использования защитных труб (открытая);
  • кабель убирают в специальные рукава из гофры;
  • применяют металлическую гофру;
  • используют стальные или электротехнические трубы;
  • прокладку осуществляют в кабель-каналах;
  • провода прокладывают на специальных скобах и изоляторах из керамики.

Каждый вид выбирается в зависимости от типа потолочного основания и декоративной отделки.

Электрика и освещение: ошибки при монтаже натяжного потолка.

А теперь поговорим про освещение.

Когда мастера-потолочники будут натягивать полотно, проследите, чтобы они поставили крепление под люстру. Бывают случаи, что натянули потолок, а потом ищут электрика для установки люстры . Приезжает мастер-электрик, а дальше начинаются танцы с бубнами по установке крепления для люстры через малюсенькое отверстие, оставленное потолочниками.

Нет, конечно, сделать можно все. И мы, к сожалению, нередко сталкиваемся с такими случаями. На днях у нас был вызов электрика в Щёлково , когда как раз пришлось переделывать основание под крепление для центральной люстры, так как потолочники не рассчитали с его уровнем и получалось, что люстра очень сильно поджимала полотно. Халтура!

Но здесь уже вопрос возможности и случайности. Электрик вынужден сделать ювелирную работу, и если вдруг он повредит полотно, то вы будете очень недовольны работой электрика. А на самом деле корень зла в другом месте. Надо ругать мастеров, которые, вроде как, профессионалы в строительстве натяжных потолков, только не дальновидные, и вдруг забыли поставить эту бабышечку под крепление люстры

Это важно знать и понимать!

Зачем делать электрику под натяжным потолком?

Часто Заказчики нам задают такой вопрос. Не приходит электричество на люстру, надо от выключателя вести новый провод. Как это можно сделать? Ответ, зачастую расстраивает, но, на самом деле, вариантов здесь не много.

Первый и самый простой способ – это подвести электричество в кабель-канале. Но с точки зрения эстетики вариант ущербный, и вполне естественно, что не все на это соглашаются.

Второй способ, который можно предложить, – это попробовать заменить электрический кабель на люстру . Это возможно, если в вашей квартире этот кабель проложен в специальном технологическом отверстии в плите перекрытия и беспрепятственно вытягивается оттуда. Далеко не всегда получается так сделать, так как часто бывает так, что этот кабель замурован в плите. А иногда, особенно в домах-хрущевках, он проходит по полу верхней квартиры. Да, да! Вот так бывает! И ничего вы с этим не сделаете.

Ну и способ номер три: вести электрику по плите перекрытия и закрывать ее подвесным, реечным или натяжным потолком. Но подвесной потолок, если он из гипсокартона, — это тяжелая конструкция, которая еще требует дополнительного шпатлевания и отделки. Реечный потолок, скорее всего, подойдет для ванной комнаты или туалета. Для жилого помещения он редко применяется.

Остается самый простой вариант – это натяжной потолок, который будет сделан без грязи и пыли, за очень короткое время и выглядеть будет отлично. Он имеет бесчисленное многообразие видов материала и цветов. А его подсветка может быть ограничена только степенью буйства вашей фантазии.
