Как и чем штробить стены под проводку

Как избавиться от пыли при штроблении

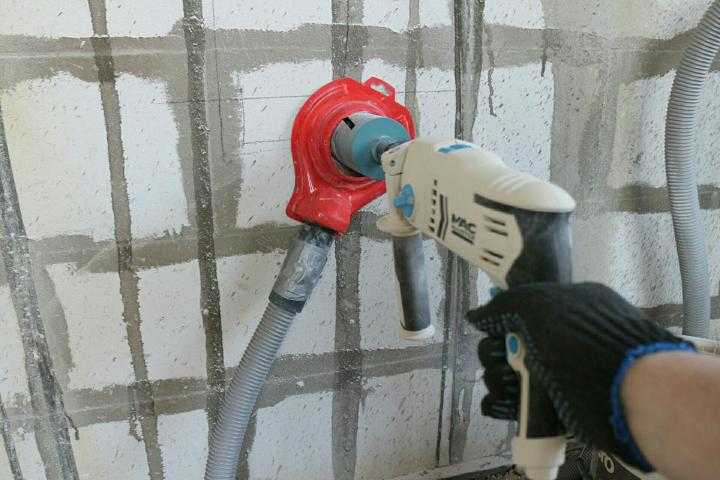

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

• пол закрывают пленкой,
• над входом закрепляют промышленную штору или ткань,
• перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

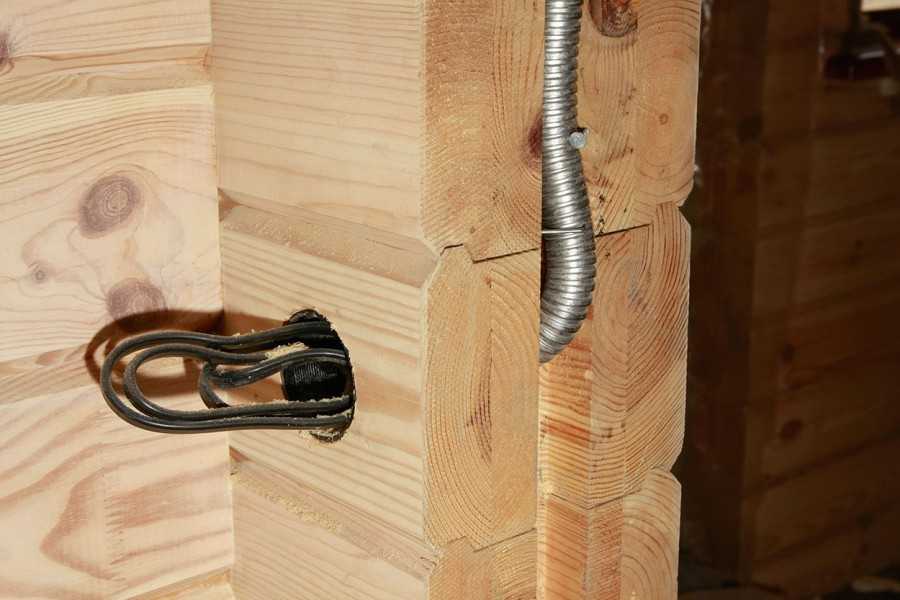

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1). Подробнее этот вопрос мы рассматривали в статье https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html.

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Работа с газобетоном

Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!

Способы штробления

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

• Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.

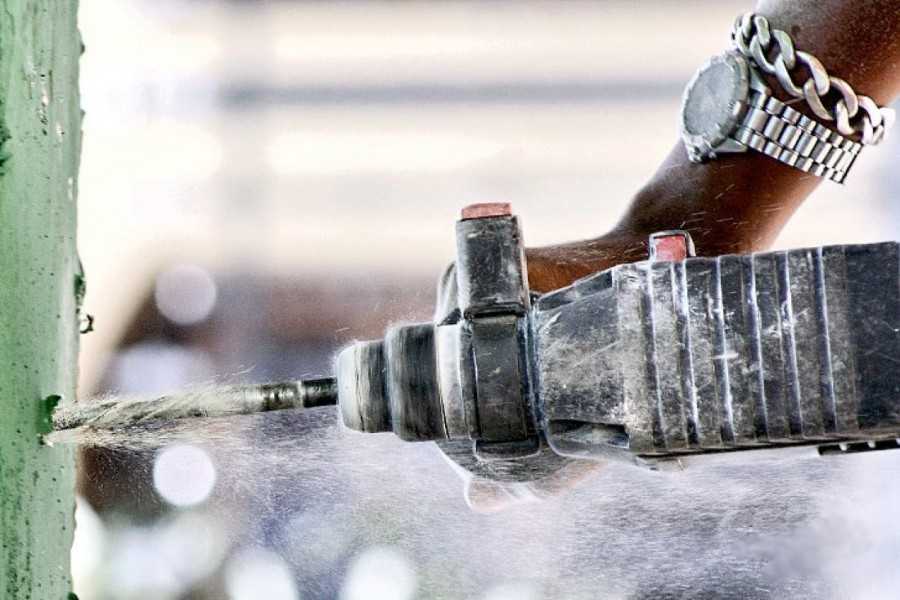

• Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.

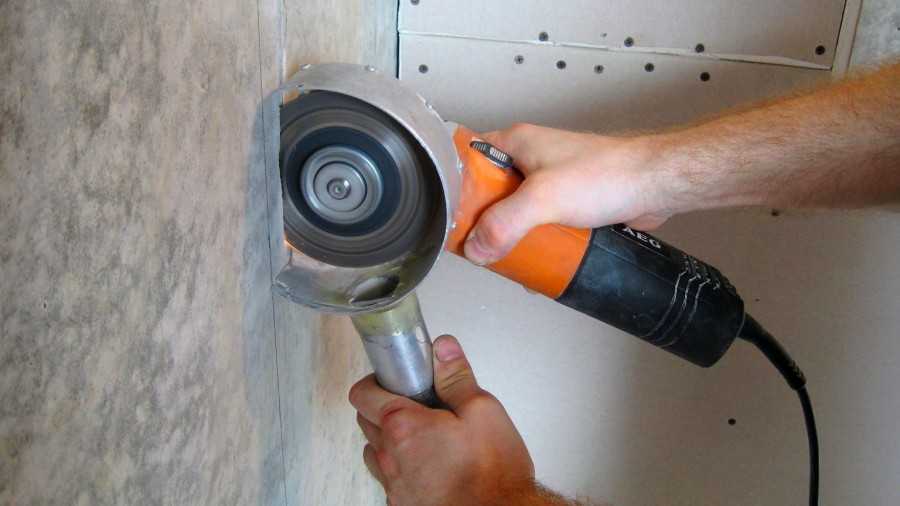

• Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
• Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Общие правила штробления

подвесным потолком

Сразу хвататься за инструмент и начинать долбить поверхность стены — не лучшая идея. Сначала необходимо разработать план. Под планом здесь мы понимаем схему расположения всех новых розеток/выключателей, а также правильно соотнести материал стен и способ их обработки. В нормативной документации СНиП 3.05.06-85 описаны основные правила, в соответствии с которыми провода распределяются внутри стены. Этим сводом правил пренебрегать не в коем случае нельзя. Правила эти составлены еще в 1988 г., в соответствии с советскими строительными нормами.

Подробно рассматривать эти правила здесь мы не будем, но в интернете они находятся в свободном доступе, так что ознакомиться с ними по запросу «СНиП 3.05.06-85» не составит труда.

Мы ограничимся лишь тем, что назовем основные положения, чтобы передать самую суть этой работы.

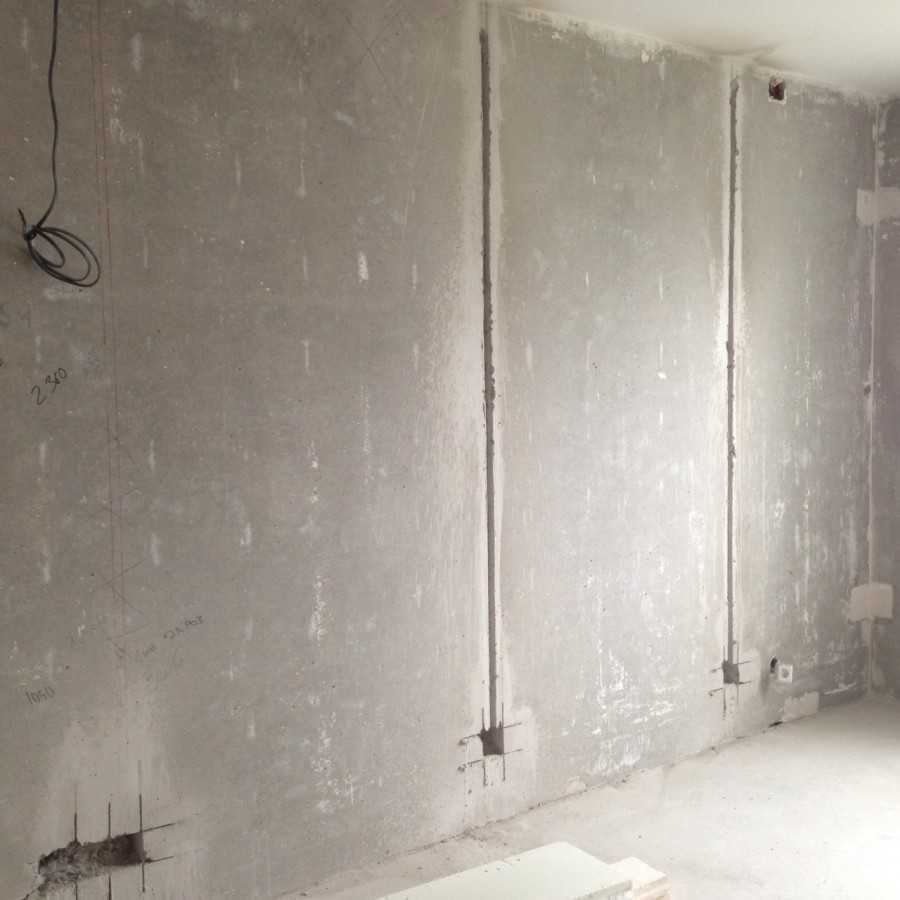

• штробление стен под проводку осуществляется только параллельно основным конструктивным элементам здания, другими словами — строго горизонтально/строго вертикально. Наклон возможен исключительно в том случае, если сами стены имеют определенный наклон. К примеру, такое возможно на мансардных этажах дома. При этом расстояние от плит перекрытия должно быть не больше 150 мм;
• расстояние от оконных и дверных проемов до нашей борозды должно составлять, как минимум, 100 мм;
• расстояние от газовых коммуникаций должно составлять от 400 мм;
• ширина/глубина борозды должна быть не более 25 мм;
• длина основной борозды не должна составлять более трех метров;
• на пути от разводной коробки до выключателя/розетки должно быть как можно меньше поворотов. Если есть возможность обойтись без них, — тогда вообще замечательно;
• из вышеназванных правил это следует, но, все же, на всякий случай отметим, что угол поворота должен составлять строго 90° (исключения — мансардные этажи, где стены располагаются в наклонном положении);
• в несущих перекрытиях нельзя проделывать горизонтальные борозды.

Еще один актуальный вопрос, который нередко возникает на основании последнего пункта из нашего списка: можно ли вообще проделывать борозды в несущих стенах? Ответ здесь достаточно простой. Бурение несущих конструкций регламентируется правилами, в соответствии с которыми осуществляется перепланировка квартиры. В каждом регионе эти правила могут в незначительной степени отличаться, но согласно общепринятым нормам — штробить несущие стены запрещено.

Выполнять штробление по стыку между панельными плитами нельзя. Размечая стены под штробление, необходимо детально продумать, в каких местах квартиры и какая электрическая бытовая техника будет находиться после завершения ремонтных работ. Казалось бы, это очевидно, тем не менее, иногда возникают некоторые просчеты. Тогда появляется необходимость использования удлинителей/сетевых фильтров, а это, как минимум, не особо удобно. Кроме того, некоторые производители быттехники в принципе не рекомендуют подключать ее к удлинителям или сетевым фильтрам.

Теперь давайте перечислим способы штробления стен и дадим им краткую характеристику, а уже потом рассмотрим их более подробно:

• молоток и зубило. Наследие предков каменного века. Самый примитивный, неудобный, долгий и сложный способ. Борозда выходит неровной. Полагаю, дальше комментировать не имеет смысла;
• перфоратор/ударная дрель. Несравненно более удобный и быстрый способ, чем предыдущий, но при этом борозда выходит неровной;
• болгарка. Штроба получается ровной, но в процессе работы образуется слишком много пыли, убрать которую впоследствии затруднительно даже с использованием промышленного пылесоса. Так что, если вы избрали болгарку, чтобы проделать борозды в стене, то сделать это лучше перед тем, как будет настелено напольное покрытие, выполнена финишная отделка потолка (и в комнате, где проводятся работы, и в соседних) и так далее;
• штроборез. Этот инструмент как раз-таки и предназначен для проделывания борозд в стене. Штроба получается идеально ровной, при этом со строго заданной шириной/глубиной. Приобретать такой инструмент для одноразового использования нецелесообразно, а стоит он довольно дорого. Но вы можете прибегнуть к услуге «прокат инструментов», которая доступна в большинстве строительных супермаркетов, чтобы взять штроборез во временное пользование.

Электрические приборы

Штроборез считается лучшим из них, он обладает двумя комфортными дисками, которые можно выставлять для создания оптимального размера штроб. Но после его использования останется много лишнего материала, поскольку это изделие выбивает две параллельные линии. Лишнее легко убрать перфоратором на основе насадки в виде лопатки.

Можно использовать ручную версию циркулярной пилы, “болгарку” или угловую машинку для шлифования, поскольку все они помогут сделать достаточные борозды на основе стены. Они отличаются похожим принципом работы, поэтому считаются однотипными инструментами.

Для работы с деревом подойдет ручная дисковая пила.

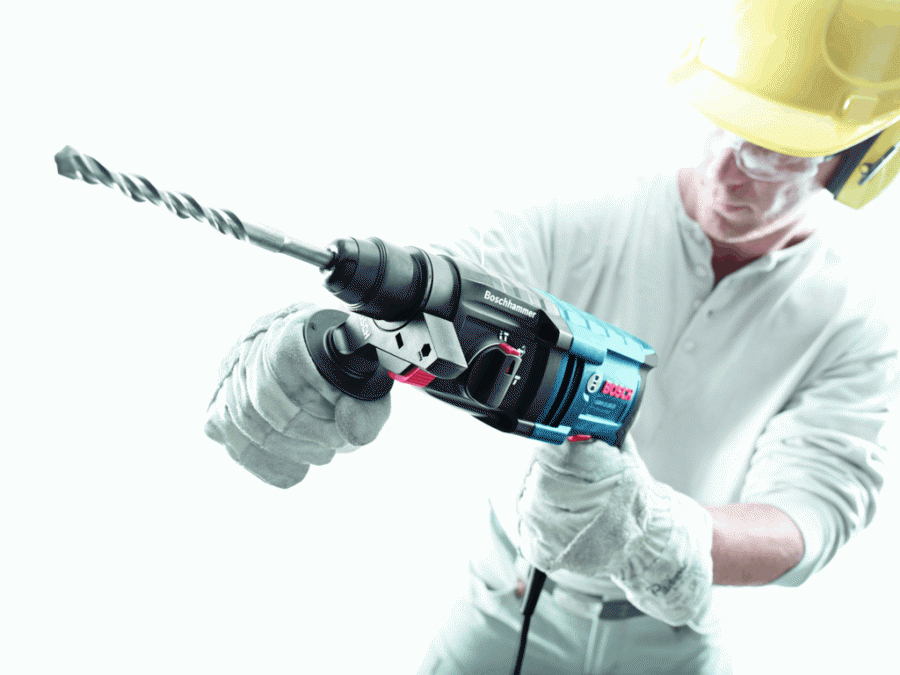

Перфоратор чаще используется в завершающей стадии, чтобы убрать оставшуюся часть материала стены. Но его можно применить и в качестве основного орудия для такой работы – только канава обретет не красивую форму.

Если вас это не тревожит, тогда можно попробовать работать и с ним, поскольку может не быть другого варианта.

Чтобы вы поняли, как выглядит такая работа изучите фото штробления стен на основе различных инструментов, работающих по кирпичу, бетону, дереву. Эти изображения помогут правильно подобрать необходимые инструменты, и осознать суть предстоящей работы.

Теперь рассмотрим нюансы касающиеся штробления по различным поверхностям.
