Инструкция для самостоятельного монтажа оконного кондиционера

Инструмент для работы:

электрический лобзик;
дрель;
рулетка;
строительный уровень;
болгарка с диском по металлу;
ролик для резки стекла;
строительный нож.

Лучший вариант — это установка кондиционера в пластиковое окно с проемом нужного размера, изготовленным по заказу. В противном случае место под климатическую технику готовится самостоятельно. Перед монтажом визуально оценивается степень прочности рамы, если она недостаточна, то усиливается металлическим уголком. Установку кондиционера выполняют с помощью крепежного набора, идущего в комплекте, купленного в магазине или сделанного своими руками. На надежность монтажа это не влияет.

Подготовка проема под установку. Выбрав место, где корпус кондиционера помещается с наименьшим зазором, вынимают стеклопакет, вставляют перемычку и подрезают по размеру стекло. Агрегат можно установить на стену, если ее толщина не больше 250 мм.
Закрепление монтажной рамы. Этот элемент предназначен для удерживания кондиционера, поэтому закрепляется болтами с особой тщательностью. С помощью уровня фиксируется небольшой уклон наружу, чтобы обеспечить сток конденсата. Некоторые модели оснащаются кожухом, который заменяет установку рамы.
После установки кондиционера выполняется герметизация зазоров монтажной пеной. Высохший состав срезается ножом. Альтернативным способом служит закрывание щелей поролоном. Мелкие зазоры можно обработать силиконовым герметиком. Повреждения краски на рамах требует закрашивания эмалью аналогичного цвета.
Для отвода жидкости устанавливается дренажный шланг, ему размещают без перегибов и заломов.
Питание агрегата осуществляется от отдельной линии. Являясь электрическим прибором, кондиционер нуждается в заземлении.
После окончания монтажа необходимо проверить работоспособность техники и уровень шума при ее эксплуатации.

Обслуживание моноблока заключается в своевременном промывании теплообменников и замене фильтров.

https://www.youtube.com/watch?v=Ectq8aPhztAVideo can’t be loaded: Как установить оконный кондиционер своими руками (https://www.youtube.com/watch?v=Ectq8aPhztA)

Стеклопакет с отверстием в Москве

Фактически для хоть какого напольного оборудования, которое помогает создавать применимые климатические условия, нужно иметь выход за окно. Само оборудование может быть установлено в комфортном месте на подставке либо полу. К примеру, на кухне либо в помещении для курения такое решение будет оправданным.

Вариант вывода шланга в открытое окно не животрепещущ, потому что смысл обычной работы остывания состоит в том, что в помещении должны быть закрыты все окна и двери. По другому прохладный воздух будет уходить на улицу, другими словами конкретно улицу, а не в комнату, которую вы будете охлаждать. По этой причине высококачественные стеклопакеты для вентиляторов и под кондюки сейчас одна из самых острых тем.

Изготовка стеклопакета с отверстием в Москве — очень непростая задачка, так как это строго ручная работа и выполнить её может только опытнейший мастер.

Заказать отверстие

в стеклопакете

Ошибки установки

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

Пластиковые окна: сверлим правильно

Тяжело найти современный дом, который не оснащен стеклопакетами. Поэтому довольно часто возникает вопрос о том, можно ли сверлить пластиковые конструкции.

как сверлить пластиковое окно

Когда без просверливания не обойтись?

Специалисты допускают такую возможность для следующих целей:

монтаж определенных видов откосов;
закрепление нащельников с целью сокрытия монтажного шва;
установка жалюзи и роллет.

Сверление насквозь вскрывает камеру, что приводит к утере герметизации. Подобных манипуляций лучше избегать, но если без них не обойтись, то доверить выполнение работы нужно исключительно специалистам. Они обеспечат герметизацию конструкции после выполнения отверстия. Категорически запрещено сверление в зоне прилегающего к стеклопакету штапика, а также створки.

Если очень хочется, то можно

В случае, когда не обойтись без технического просверливания, то делать отверстия лучше всего, не приближаясь к краю рамы. Два сантиметра с каждой стороны не должны быть затронуты.

Перед тем, как приступить к работе, нужно учесть глубину сверления – допустимо проникновение не более, чем на 1,5 сантиметра вглубь окна

Также обязательно нужно принять во внимание, насколько близко расположены крепежные материалы

Установка жалюзи

Горизонтальные конструкции рекомендуется закреплять на шесть саморезов, которые будут удерживать их вверху окна и служить креплением цепочки управления. Удерживающие лески можно закрепить на штапик специальными фиксаторами.

Вкручивание саморезов возможно на глубину в полсантиметра. Это послужит гарантией того, что конструкция останется целостной.

Некоторые специалисты утверждают, что примыкая к конструкции из металлопластика, шурупы провоцируют возникновение «мостиков холода», которые нарушают микроклимат в помещении.

«Облагородить» оконную конструкцию можно и своими руками, если есть навыки и знания процесса. Но в идеале нужно довериться грамотным специалистам. Если сообщить о желании установить жалюзи или роллеты еще на этапе установки пластиковых конструкций, то монтажники оснастят их специальными пластинами. В дальнейшем с их помощью и без сверления можно будет совершить установку «штор».

Что представляет собой сплит-система?

Конструкцию кондиционера составляют 2 отдельных блока. Один блок монтируется внутри помещения. Другой устанавливается снаружи – обычно по нормативам на фасаде дома. Модули между собой соединяются медными фреоновыми трубками и проводами.

Охлаждение/нагрев воздуха в помещении осуществляется при перемещении хладагента по трубкам. Хладагент поглощает или отдает тепло, когда переходит из газообразной фазы в жидкую и наоборот.

По рекомендациям производителей, внутренний блок нужно монтировать на стену под потолок, так как там собирается самый теплый воздух. Кроме этого есть еще одно условие – монтировать внутренний блок нужно недалеко от внешней стены помещения, чтобы минимизировать расстояние до внешнего модуля.

Наружный блок устанавливается на фасаде в соответствии с нормами СНиП 2.04.05-91. Однако в некоторых случаях установка модуля на фасаде невозможна.

Санитария

И в закрытом, и в открытом «кондее» есть поддон для воды. В первом случае – для сбора конденсата, т.к. вывести дренажную трубку с уклоном вниз, как в стационаре, нет возможности. Во втором – расходная емкость, из которой помпа гонит воду в испаритель.

В обоих случаях в водяную лоханку есть доступ атмосферного воздуха, а с ним – пыли и микроорганизмов, их спор и цист. Условия для размножения – весьма благоприятные, поэтому, когда «кондей» выключится, требуя опорожнения/долива, в поддоне нередко вместо хоть и грязненькой, но влаги, обнаруживается то ли слизь, то ли жижа. Которую, милосердия ради, работникам СЭС лучше не показывать. Они тоже люди, и понимают, что там кишит.

Для поддержания должного санитарного состояния кондиционера после каждого опорожнения, или перед каждым доливом поддона, его нужно протирать ветошью, смоченной дезинфицирующим средством. В инструкции на брендовые модели оговаривается, каким. Если же поддон из нержавейки, то подойдет слабый раствор хлорки, хотя бы бельевая «Белизна». Поддон кондиционера открытого цикла после этого нужно промыть под струей воды.

Необходимые инструменты и приспособления

Перед началом процесса установки особенно важно убедиться, что в наличии имеются все необходимые инструменты и приспособления. Некоторые производители включают определенные детали в комплект, однако зачастую кое-какой инвентарь приходится приобретать дополнительно

Предметы, которые понадобятся во время монтирования портативного кондиционера:

измерительная лента;
маркер или карандаш;
накладка для герметизации;
пила, которая пригодится на тот случай, если понадобится внести некоторые изменения в область установки;
насадка для трубоотвода;
универсальный нож;
мыльная вода.

Стоит учитывать, что этими предметами возможный набор требуемого оборудования не ограничивается. В случае если помещение не проветривается через обычное окно, могут понадобиться дополнительные инструменты.

Достоинства и недостатки

Комнатные приспособления имеют преимущества и недостатки, которые рекомендуется изучить до приобретения устройства. К достоинствам относятся следующие нюансы:

Возможность перемещать прибор в разные комнаты и дома считается наиболее важным преимуществом. Этот вариант станет хорошим выбором для тех, кто снимает жилье, поскольку стационарную систему сложно перевозить с места на место. Благодаря небольшим габаритам приспособление можно монтировать столько раз, сколько необходимо.
Установить устройство можно своими руками. Нет необходимости обращаться за помощью к профессионалам.
На установку оборудования не требуется разрешение коммунальных служб и других инстанций.
Конструкция кондиционера проста, в нём нет множества трубок и других деталей.
В кондиционерах без воздуховода не скапливается конденсат, что облегчает их обслуживание.

Несмотря на явные преимущества, у мобильных устройств можно найти недостатки, которые становятся препятствием для установки. Главный минус заключается в том, что мобильный прибор полностью находится внутри помещения, создавая постоянный шум. Стационарный вариант будет работать тихо, поскольку компрессор помещен в блок, устанавливаемый на улице.

Если устройство используется только для охлаждения, тогда нагрев компрессора и выделяемое тепло могут стать препятствием для его работы. У переносных приборов нет специального вывода для конденсата, поэтому удалять с поддона образующуюся жидкость придется самостоятельно. Это создает дополнительные трудности, поскольку существует риск пропустить момент наполнения емкости, что приведет к утечке воды.

Моноблоки с воздуховодом выделяют дополнительное тепло. Воздушные массы многократно перерабатываются, что снижает их качество. В помещении скапливается углекислый газ в большом количестве, приводящий к снижению работоспособности.

В маленькой комнате даже миниатюрный прибор будет занимать немало места, создавая дополнительные неудобства

В этом случае специалисты рекомендуют обратить внимание на мобильные сплит-системы, которые можно монтировать на стену, сохраняя дополнительный участок свободного пространства

Особенности установки

Мобильный кондиционер представляет собой моноблок, чаще всего похожий на тумбочку с колесами. Устанавливать его нужно на ровную поверхность. Но здесь есть небольшие нюансы.

Если установка закрытых мобильных кондиционеров будет производиться на полу, то холодная струя будет бить косо вверх. Вниз она будет растекаться, отразившись от потолка, поэтому расход электричества будет выше. Лучше поставить прибор на тумбочку или полку в углу помещения.

Открытые кондиционеры иначе называют офисными. Установка таких мобильных приборов должна производиться на полу, ближе к центру.

В квартирах офисные кондиционеры стоит устанавливать только в том случае, если в них имеется приточно-вытяжная вентиляция (ПВВ). Но жилых помещений, нуждающихся в таких модификациях, мало. Самому же устанавливать ПВВ, чтобы потом купить открытый кондиционер, будет дороже, чем установить полноценную сплит-систему, поэтому чаще всего в квартиры покупают приборы закрытого типа.

При выводе шланга могут возникнуть некоторые проблемы.

Воздуховод имеет не очень большую длину, наращивать ее нельзя, иначе не будет хватать мощности вентилятора, т. к. он рассчитан на конкретную протяженность. По этой причине мобильный кондиционер ставят чаще около окна или балкона.

Кондиционер устанавливается недалеко от окна

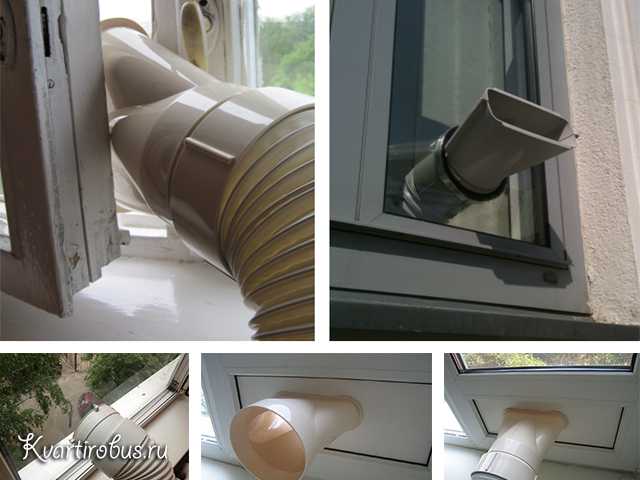

Воздуховод кондиционера выводится на улицу несколькими способами.

Можно вывести трубу в открытое окно, но это не лучшее решение. При таком способе в помещение заходит теплый воздух с улицы. Из-за этого прибор работает не очень эффективно.
Можно вырезать своеобразную «шторку» и вставить ее в окно. Патрубок выводится через нее. Чаще всего используется этот способ. Разберем его более подробно. Для того чтобы сделать «шторку» на оконную раму, вам понадобятся кусок оргстекла, малярный скотч, уплотнитель, строительный нож. Для начала нужно разработать схему монтажа. Желательно прибор установить недалеко от окна, чтобы шланг не сильно изгибался. Далее произведите замеры створки окна. По ним надо будет вырезать лист. Измерьте наружный диаметр шланга, вырежьте во вставке отверстие на 3–4 мм меньше внешнего диаметра воздуховода. С помощью резиновых уплотнителей загерметизируйте конструкцию. Далее следует открыть окно и оставить его в этом положении. По периметру рамы вмонтируйте вставку из оргстекла. После этого потребуется присоединить дренажного шланга к воздуховоду. Его следует вставить к вытяжному отверстию прибора. Другой конец шланга выводится на улицу.
Тепло отводится через форточку. Это можно реализовать с помощью специальной заглушки с отводом, совпадающим по размеру с форточкой. В этом случае она заменяет собой стекло. Шланг мобильного кондиционера подсоединяется к отводу заглушки. При таком способе об отличной работе прибора можно не беспокоиться. Проблема в том, что форточки в пластиковых окнах имеются далеко не всегда.
Шланг выводится через чуть приоткрытое окно. В этом случае для того, чтобы прибор работал эффективно, применяется специальный переходник — вставка. Он поставляется ко многим моделям кондиционеров.
Вывод шланга можно осуществить через вытяжную вентиляцию
Можно выводить воздуховод через дверь балкона. В этом случае пользуются вставками для дверей из пластика. Они также поставляются с большинством моделей кондиционеров. Вставка не нуждается в дополнительном утеплении или герметизации.
Установка прибора непосредственно на балконе. Кто-то считает, что это позволяет улучшить качество воздуха, т. к. перерабатываются и потоки с улицы. Но специалисты не рекомендуют этот способ. Если балкон плотно закрыт, то прибор не сможет самостоятельно охлаждаться. Из-за этого перегреется компрессор, и кондиционер отключится. Если прибор будет установлен на открытой лоджии, то работать он будет на пределе возможностей, поэтому прослужит не так долго, как мог бы.
Можно проделать в стене отверстие для отвода холодного воздуха. Не забудьте о заглушке для него. В холодное время года без нее не обойтись.

Если установка вашего мобильного кондиционера будет производиться последним способом, то могут возникнуть некоторые сложности. Проделывать отверстия в несущих стенах многоквартирного дома нежелательно. В съемной квартире вам также вряд ли разрешат подобные манипуляции со стенами. Однако если вы хотите установить прибор на даче или в собственном доме, то в этом случае вы добьетесь его наибольшей эффективности.

После того как вы выбрали, как установить мобильный кондиционер, остается лишь подключить его к электросети.

Монтаж напольного кондиционера

Пожалуй, самое сложное в процессе монтажа напольного климатизёра – это монтаж вставки для окна, ведь важно не только обеспечить качественный вывод тёплого воздуха, но и сохранить эстетический вид стеклопакета. В некоторых случаях приходится собственноручно делать вставку на стекло

Разберёмся, как правильно устанавливается эта деталь.

Сделать это можно, придерживаясь следующего алгоритма.

Можно использовать противомоскитную сетку для пластиковых окон. Её нужно извлечь, вставить термопласт, удалить уплотнитель.
Понадобится сделать замеры оконного проёма и диаметра шланга воздуховода.
Шилом наносятся разметки на органическое стекло, в результате должна получиться вставка в форме прямоугольника. Вырезка делается с обеих сторон, после чего лист можно отломить и отшлифовать срезы наждаком.
Круглый контур под трубу с воздуховодом вырезается так же. Лучше всего это делать универсальной электростамеской. Внутренние участки отрезов тщательно зачищаются.
Для лучшей адгезии к раме листу надо придать шероховатость при помощи крупной шкурки. После этого её следует протереть обезжиривателем и просушить.
Клеить можно на силиконовый герметик для внешней отделки. Наложив оргстекло, его следует сильно прижать и поставить на него подходящий пресс.
После высыхания нужно удалить сетку и резину, аккуратно вставив её на место, при этом желательно заменить ручки из пластика на новые, более надёжные. Это необходимо, поскольку сооружение имеет более внушительный вес.
Установив конструкцию на раму, её лучше зафиксировать уголками, затем подсоединяется воздуховод.

Для наилучшей герметизации разумнее использовать самоклеящиеся уплотнители из резины, ведь вставка станет единственным барьером, защищающим от ветра и осадков за окнами жилища

Важно, чтобы при монтаже окно было закреплено в открытом состоянии

Заключительный этап:

вставить дренажную трубку в гофру воздуховода;
подсоединить его к вытяжному отверстию климатического оборудования, установленного на подходящее место;
включить систему в электросеть.

Перед включением напольного климатизёра, важно, чтобы он постоял в своём нормальном, вертикальном (рабочем) состоянии около 2-3 часов. Кроме того, специалисты рекомендуют при установлении напольной конструкции создать дополнительную проводку с отдельным автоматом для щитка, медным проводом сечением 1,5 квадрата и заземлённой розеткой, расположенной рядом с местом размещения оборудования

Это поможет предотвратить такие неприятности, как замыкание, значительные перегрузки и даже риск возгорания.

Таким образом, при последовательном и грамотном проведении монтажных работ в домашних условиях подключается напольная система кондиционирования. Конечно, всегда лучше, если у владельца есть определённые строительные навыки, которые помогут качественней и быстрее справиться с установкой.

Установка мобильного оконного кондиционера представлена далее.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали. Закрепляете внутренний блок на монтажную пластину

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.
