Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

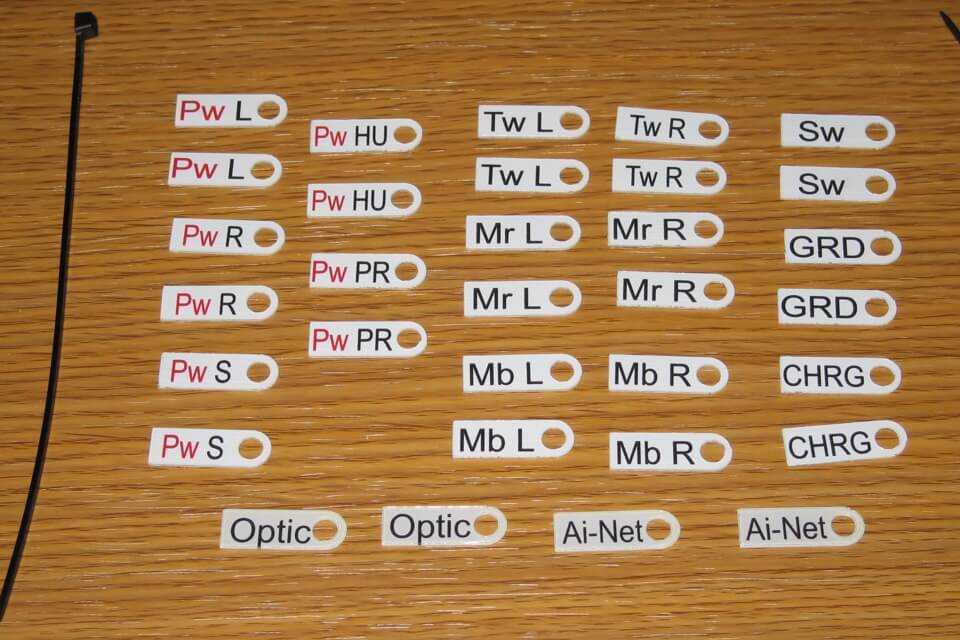

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Маркировка кабеля СИП

Самонесущий изолированный провод используют в сетях 0,4, 1, 6-35 кВт и применяют при:

1. монтаже линейных ответвлений;
2. строительстве магистралей;
3. сооружении вводов в жилые и административные здания.

Виды/обозначение

СИП-1	Четырехпроводной кабель из алюминия или сплава алюминиевого, светостойким полиэтиленом покрыты три жилы, четвертая без оплетки со стальным сердечником, играет роль несущей и нейтральной
СИП-2	Жилы все изолированные, в том числе и несущая
СИП-3	Одножильный сталеалюминиевый кабель, оболочка из сшитого светостабилизированного п/э
СИП-4	Все четыре жилы изолированы светостабилизированным термопластичным п/э, несущая отдельная жила отсутствует
СИП-5	Количество жил две и более, отсутствует отдельная несущая жила, остальные покрыты оболочкой из сшитого п/э

Марки алюминиевых проводов

Алюминиевые провода маркируются буквой А и изготавливаются в
соответствии с ГОСТ 839-80*Е. Выпускают следующих марок: АПВ, АППВ, АППР, АПР, АПРН.

Сталеалюминиевый провод состоит из одной стальной проволоки и шести алюминиевых проволок. Выпускают следующих марок: АС, АСКС, АСК, АСКП.

В качестве бронированного алюминиевого кабеля, прокладываемого в земле, выступает АВБбШв.

ВАЖНО! При выборе проводов и силовых кабелей важными критериями являются материал изготовления и сечение проводов. Расчетные данные необходимы при определении сечения проводов, например, для 6 кВт и рабочем напряжении 380 В

Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов.

Маркировка медных проводов

Виды/применение

Плоской формы, двух или трехжильные, жила монолитная, двойная изоляция

Прокладывается под штукатурку

Круглые, трехжильные, тройная изоляция, жила монолитная

В стяжке, в трубах на поверхности и под землей

Круглые, пятижильные, тройная изоляция, жила монолитная

Круглые, трех и пятижильные, двойная изоляция, жила составная

При монтаже гипсокартона из-за свей гибкости

Отсутствие в маркировке буквы А означает, что провод сделан из меди (ВВГ).

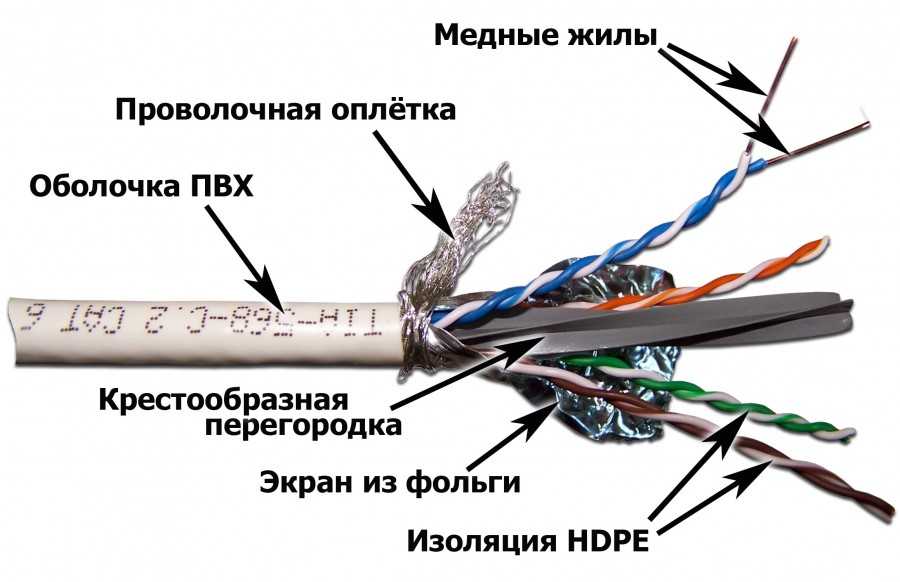

Маркировка кабеля витая пара – ТР, UTP, FFTP. На сегодня используется семь категорий витой пары, различие которых состоит в полосе пропускания кабеля. Их обозначение — cat. 1, cat. 2, cat. 3, cat. 4, cat. 5е, cat. 6, cat. 6а, cat. 7, cat. 7а.

Медный провод неизолированный марки М структурирован из одной или нескольких скрученных между собой проволок. Основное предназначение – передача электроэнергии по воздушным путям, в атмосферных условиях II и III типов. Само обозначение М свидетельствует о материале, из которого изготовлен провод.

Виды/маркировка

Омедненный стальной проводник	CCS
Омедненный с алюминиевым сердечником	CCA

Типы сетевых кабелей

Типы кабелей локальных сетей	Маркировка сетевых кабелей
Незащищенная экранированная витая пара	U/STP
Защищенная витая пара	UTP или FFTP
Коаксиальный	DOCSIS
Волоконно-оптический	Loose Tube

Маркировка резинового кабеля

Провода и кабели маркируются буквами, 3 из которых обозначает материал изоляции жил.

Обозначения

Р	Резиновая
НР	Негорючая резина
ПРС	Провод гибкий, с жилами скрученными медными, резиновой изоляцией, в резиновой оболочке
ГК	Обозначение греющего кабеля

Маркировка контрольных кабелей

Виды/маркировка

С сечением жил 1; 1,5; 2,5; 4 мм2	КВВГ
В пучке – 4, 5, 7, 10, 12, 14, 19, 27, 37 жил	КВВГЭ
	КВВГнг
	КВВГнг-LS
	КВБбШв
	АКВВГ, АКВВГЭ, АКВВГнг, АКВВГнг- LS, АКВБбШв – с алюминиевыми токопроводящими жилами
ПКЛС	Межконтинентальные подводные кабельные линии связи

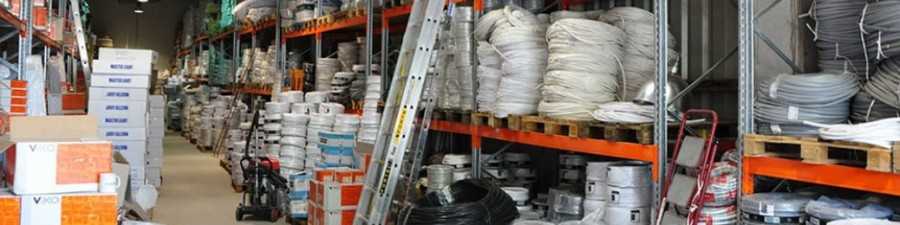

Для сохранности и доставки кабелей используют контейнер.

Обозначение особенных характеристик кабеля

Помогает понять особенные эксплуатационные характеристика кабеля. Рассмотрим их по ГОСТу:

• “А” значит, что кабель асфальтирован;
• “Б” обладает, бронирующими лентами;
• “Г” перед вами провод гибкого типа лишенный защиты;
• “К” бронирован круглой проволокой;
• “Т” изготовлен для использования на основе труб;
• “О” получил дополнительную защиту в виде оплетки.

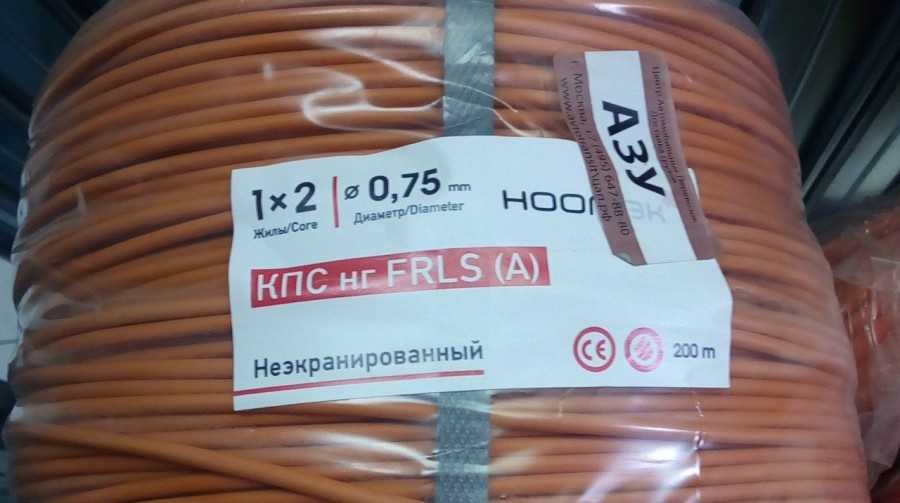

Отметим обозначение frls, поскольку оно хоть и добавляется в конце сообщает информацию о стойкости к горению, что важно для пожарной безопасности. Оно разделяется на два сокращения

FR обозначает уровень огнестойкости, а LS небольшое образование дыма при возгорании.

Теперь вы знаете, как правильно расшифровать кабеля либо провода и сможете разобраться в их маркировке. Это поможет в различных ситуациях, связанных с прокладыванием электричества к строениям либо созданием разводки внутри них с помощью собственных усилий.

Правила и стандарты обозначения проводки в электрощитах

Цвета для разметки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

1. Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В электрощите квартиры его можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
2. Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
3. Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам и ПУЭ:

• Глава 2.3. ПУЭ п. 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
• ПТЭ ЭП п. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками».
• На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

• В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
• Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
• Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ

Маркировка провода

Существует большое количество различных марок провода – ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т.п., но что означают эти буквы и цифры в их маркировке?

В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.

Для маркировки провода принята следующая классификация:

• “А” – алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
• “П” – означает “провод”;
• “ПП” – “плоский провод”;
• “Г” – гибкие токопроводящие жилы. (например, ПРГИ).

После буквы “П” ставится буква, которая характеризует материал изоляции:

Кроме этого, изоляция часто защищается различными оболочками:

• “В” – провод имеет дополнительную оболочку из ПВХ-пластиката;
• “Н” – негорючая оболочка;
• “Л” – оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
• “ТО” – оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 – с неизолированной нейтралью;
• СИП-2 – с изолированной нейтралью;
• СИП-4 – с равными по сечению изолированными жилами;
• А – неизолированный провод, скрученный из алюминиевых проволок;
• АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.

Разберем все перечисленное на примере: провод ПВС 2х0,75

1. Данный кабель имеет 2 медных жилы, на 0,75 кв.мм. каждая;
2. П – провод;
3. В – винил оболочка из поливинилхлоридного (ПВХ) пластика;
4. С – соединительный.

Маркировка кабеля Точно также производится и маркировка кабеля:

Для кабеля ВВГ:

• А – токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
• В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
• В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
• Г – гибкий или небронированный.

В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:

ВВГ-П:

“П” – слоский, изолированные жилы уложены параллельно в одной плоскости.

ВВГз:

“з” – с заполнением, заполнение из резиновой смеси.

ВВГнг:

“нг”- негорючий, ПВХ пластикат пониженной горючести.

ВВГнг -LS:

• “LS” – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
• “FR”- от английского fire resistant что значит «огнестойкий»

АВБбШв:

• Б – броня из стальных лент;
• Ш- шланг защитный из ПВХ пластиката;
• в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

• С – свинцовая оболочка;
• 2л – две лавсановые ленты;
• Г – голый. Защитный покров из двух стальных оцинкованных лент;
• К – защитный покров из круглых стальных оцинкованных проволок;
• Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

• К – контрольный;
• Э – экран общий из алюминиевой фольги поверх скрученных жил;

АПвБбШп:

• “П” – изоляция из силанольносшитого полиэтилена;
• “п” – наружная оболочка из полиэтилена.

АПвПу2г:

• “у” – усиленная оболочка из полиэтилена;
• “2г” – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ:

АСРГ, АВРГ, ВРГ:

АПсВГ, АПВГи т.д.:

ВВГнг(ож):

“(ож)” – одножильное. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Разберем все перечисленное на примере: кабель ВВГнг (ож)-0,66 кВ 3х1,5

1. Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая;
2. В – винил оболочка из поливинилхлоридного (ПВХ)пластика;
3. В – винил изоляция из поливинилхлоридного (ПВХ) пластиката;
4. (нг) – негорючий материал.
5. 0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Вообще, кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
6. (ож) – исполнение – одножильное.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Виды кабельной продукции

Надо четко представлять, в чем заключаются отличия провода от шнура и шнура от кабеля. Маркировка проводов и кабелей выполняется по одному ГОСТу.

Провод – это изделие из одной или нескольких, скрученных между собой жил. Выпускается продукция с нанесенной изоляцией и без нее.

Кабель в изоляции

Широко применяются в производстве электродвигателей, генераторов и других видов промышленной продукции.

Основная сфера применения гибкого шнура – подключение к сети различных электрических приборов бытового и промышленного назначения.

Расшифровка маркировки позволяет точно определить сферу применения изделия. Номенклатура выпускаемых кабелей подразделяется на следующие группы:

• силовые;
• контрольные;
• радиочастотные;
• управления;
• связи.

На каждый тип изделия разработан ГОСТ, который регламентирует технические характеристики и условия эксплуатации каждого изделия.

Кабель типа ВВГ не используется в сетях связи. Точно так же — запрещено применение коаксиального стандарта в системах электроснабжения.

Согласно строительным нормам и правилам, на каждом проводе, проложенном в лотке, должны иметься бирки, которые располагаются через 50 метров.

Силовые

К этому виду изделий относятся провода ВВГ и СИП. Они применяются в силовых, осветительных и бытовых схемах.

Разновидности силовых кабелей

ГОСТ предписывает, что в бытовых помещениях проводка должна выполняться кабелем из медных жил.

Для особых условий, в шахтах и подземных галереях прокладываются изделия бронированного типа.

Контрольные

Эти изделия применяются в системах дистанционного управления, для питания электрических устройств.

Число токопроводящих жил, согласно ГОСТу, варьируется от 4 до 37.

Пример контрольного кабеля

Бирки с предписанной информацией крепятся на обоих концах кабеля.

Радиочастотные

Кабели выпускаются для передачи высокочастотного сигнала, от одного электронного устройства к другому.

Изделие коаксиального типа.

Устройство радиочастотного кабеля

Внутренний провод из меди.

Поверх изоляции, нанесены второй проводник и оболочка для защиты из пластика.

Управления

Изделия применяются в структурах дистанционного управления различными механизмами.

Пример кабеля управления

В отличие от коаксиального типа, имеют количество токоведущих жил от 3 до 108.

Связи

Для передачи сигналов информации и связи между абонентами применяется особый вид кабеля.

Количество медных жил определяется предназначением кабеля.

Высокочастотный кабель связи

Изделие делятся на два типа – низкочастотные и высокочастотные.

Что важно знать о маркировке кабеля?

Разновидности маркировки:

• заводская;
• кабельных окончаний;
• электронный маркер.

Таблица классификации кабелей

Группы однородной кабельной продукции	Силовые для прокладки стационарной на напряжение до 35 кВ включительно
	Силовые для прокладки стационарной на напряжение до 110 кВ и выше
	Силовые для нестационарной прокладки
	Связи симметричные
	Связи коаксиальные
	Связи телефонные
	Связи телефонные распределительные
	Радиочастотные
	Управления
	Контрольные
	Оптические
	Греющие
	Прочие (судовые, шланговые)
Прочие параметры	Тип и наличие изоляции
	Тип и наличие экрана
	Материал жил
	Количество жил
	Гибкость
	Для соединения подвижного
	Для соединения неподвижного

Кабель в классическом понимании – устройство для передачи самого электричества либо его сигнала их точки «А» в точку «В». Если рассматривать функции греющего кабеля, то их основной задачей является излучение тепла либо на необходимом определенном участке, либо по всей своей протяженности.

Подразделяются на три типа:

• зональный;
• резистивный;
• саморегулирующий (самый дорогой и перспективный).

Телефонный кабель (маркируется буквой «Т») состоит из большого количества медных жил, попарно расположенных в пучках или в повивной скрутке.

Особые требования касаются сварочного кабеля:

1. ударостойкость, высокая механическая прочность, хорошее противодействие агрессивным средам и веществам;
2. оплетка кабеля – на базе полимеров, что предупреждает вероятное оголение токопроводящих жил;
3. сечение, соответствующее нагрузке, создаваемое аппаратом;
4. базовая изоляция кабеля – из шланговой резины с дополнением из полимерной пленки;
5. изоляция, выдерживающая многие циклы скручивания, причем без механических повреждений.

Бронированный кабель применяют для подачи электроэнергии и передачи теле- и видеосигнала. Его прокладывают по воде, земле, воздуху. Противостоит различным механическим воздействиям. Броня снижает эксплуатационные расходы.

ВАЖНО! Специальный кабель Ethernet (Lan-кабель) используют для прокладки компьютерных сетей. Основные типы:

Основные типы:

• коаксиальный;
• витая пара (самый простой и дешевый);
• оптоволоконный.

Цветовая маркировка проводов блоков питания компьютеров разнообразна: кабельная маркировка KLEMSAN серии KE (КЕ1, в частности) применяется при сборке одного-двух шкафов автоматики; КЕ1 (для кабелей сечением 0,75 — 1,5 мм2) поставляется по 200 шт букв/знаков либо 500 шт цифр одного наименования.

Расшифровка кабеля АВБбШв:

• А — токопроводящая алюминиевая жила;
• В — изоляция жил непосредственно из ПВХ пластиката;
• Б — броня из стальных двух лент;
• б — без подушки, служащей внутренней частью защиты, находится под броней, предохраняет от коррозии и механических повреждений непосредственно лентами и проволоками брони;
• Шв — защитный покров, собой представляющий выпрессованный шланг из ПВХ пластиката.

Кабели ориентированы для горизонтальных и наклонных трасс.
