Управление светом с нескольких мест через реле

Сфера применения импульсных реле

ИР цифрового типа нашло применение во многих областях, поскольку имеет больше режимов работы, чем электромеханическое – помимо замыкания и размыкания цепи при нажатии на кнопку или переключении тумблера, есть возможность, например, при размыкании одной цепи замыкать другую.

Изготовленные по этой схеме реле широко применяются при оборудовании сетей осветительных приборов, управляемых с нескольких мест, причем посредством не переключения выключателя, а нажатия на кнопку.

Однополюсное ИР применяется для подачи и снятия питания с одного осветительного прибора, например, верхнего освещения, тогда как двухполюсное позволяет управлять парой – ночным светильником и верхним освещением.

В быту ИР могут оказаться очень полезны при необходимости включения и выключения расположенных в труднодоступных местах электроприборов. Оборудование проводки упрощается за счет того, что отпадает необходимость в выключателях.

Нередко на предприятиях и в супермаркетах оборудуют сети освещения, включающиеся нажатием одной кнопки, причем на всех этажах одновременно. Также ИР применяют для безопасного управления цепью, где существует угроза поражения электричеством.

Схемы подключения

Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.

Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.

Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.

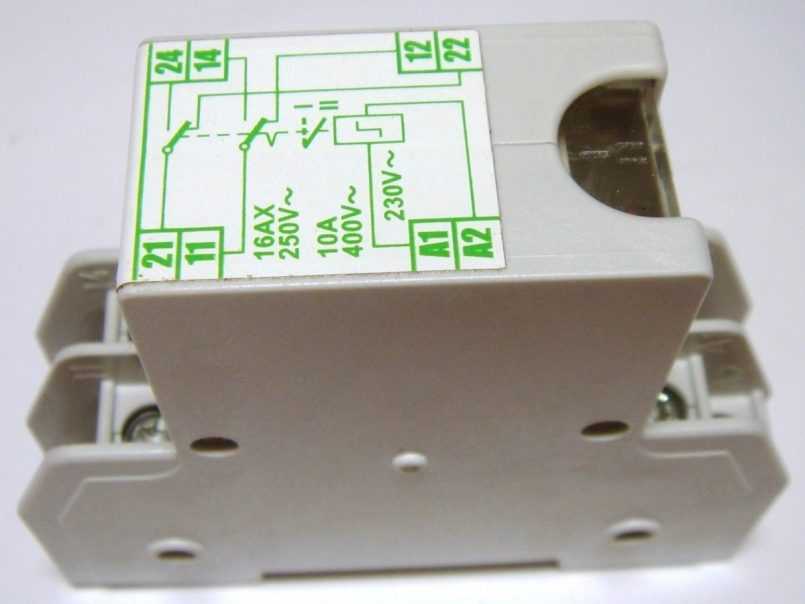

Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:

  • А1-А2 – контакты катушки;
  • 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
  • ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).

Разновидности импульсного реле

Выше был описан наиболее распространенный электромеханический тип импульсного устройства, но современные устройства этого типа могут быть реализованы на управляющей микросхеме. Такая конструкция потребляет больше электроэнергии из-за постоянного нахождения устройства в состоянии ожидания, но производит меньше шума во время срабатывания контактов.

Импульсные устройства, оснащенные микроконтроллером, имеют более широкий функционал. Например, кроме возможности фиксации выключателя в определенном положении, можно задать время выключения света (для устройств, оснащенных таймером).

Электронные реле также имеют размыкающие контакты, но приводятся они в движение посредством электронной схемы, которая управляет моментом их фиксации. Устанавливать устройства этого типа можно в электрические системы с различным напряжением питания.

Основным недостатком электронных реле является низкая устойчивость к помехам и перепадам напряжения. По стоимость такие изделия также существенно проигрывают электромеханическим изделиям (электронные ИР стоят дороже).

Работа реле в нестандартных ситуациях

Многие задаются вопросом, а что будет с реле при исчезновении напряжения в доме и последующем его появлении? Не включатся ли в данном случае все светильники разом? Нет, такого не произойдет.

Однако статус положения контактов будет зависеть от конкретной модели. С памятью они или нет. Если память присутствует, то ранее включенные лампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.

А что будет, если два человека нажали на две кнопки одновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочка либо загорится, либо потухнет, в зависимости от своего предыдущего положения.

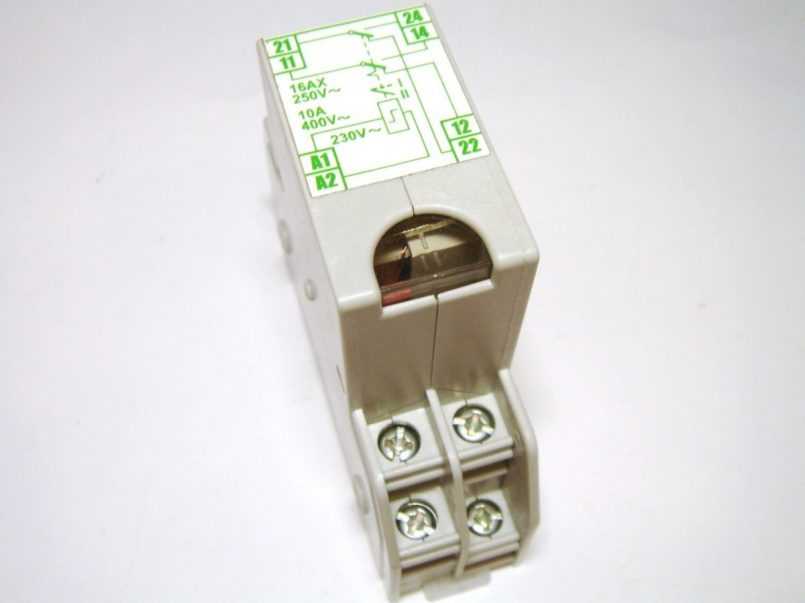

Импульсное реле для монтажа в эл.щиток имеет формфактор модульного контактора и устанавливается на дин-рейку. Номинальный ток большинства моделей 10-16А.

Этого вполне хватает для организации освещения в квартире или загородном доме.

Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.

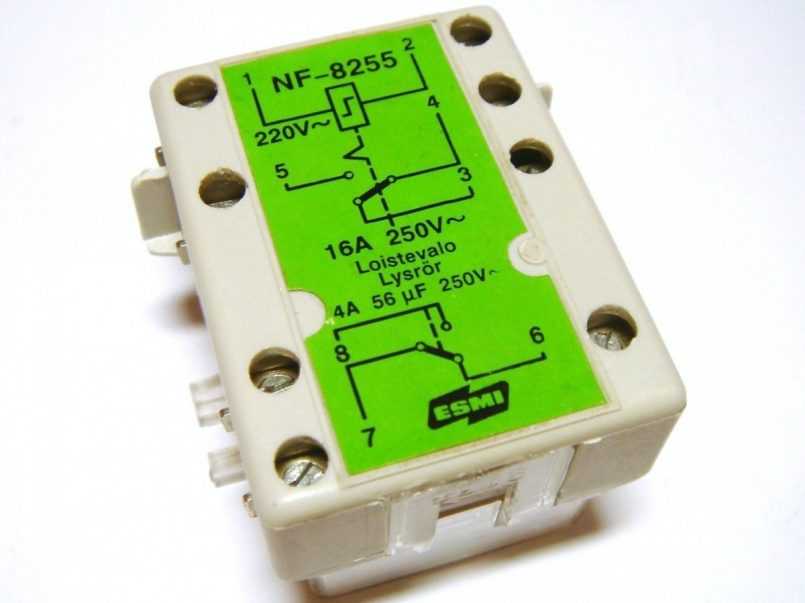

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

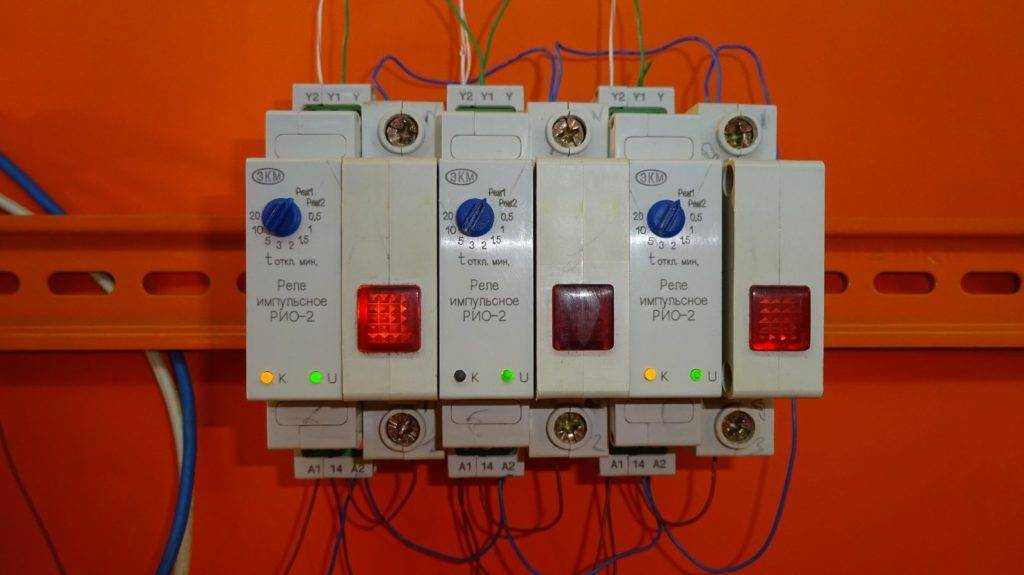

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Способы технической реализации управления освещением

     Реализовать схему управления одной группой ламп, от разных выключателей, можно несколькими способами:

• Использование проходных выключателей. Традиционная схема управления одной группой ламп от нескольких выключателей. Основой такой системы освещения являются выключатели с несколькими парами замыкающихся и размыкающихся контактов (проходные и перекрестные). Для выключателей такого типа нет четкого определения, в каком положении они включены, а в каком нет, это зависит от того, в каком положении они в последний раз оставались.

-Преимущество использования проходных выключателей, в их простоте. В схеме отсутствуют электронные и электромеханические компоненты, а управление лампами осуществляется простыми контактами, которые, при необходимости, можно восстановить.

-Недостатки схемы с проходными выключателями заключаются в сложности схемы подключения, чем больше постов управления светом, тем большее количество кабелей приходится подсоединять, а это зачастую приводит к ошибкам в монтаже.

-Электрическая цепь питания ламп, замыкается через все выключатели, что требует применения кабелей с одинаковым сечением жил, способных выдерживать ток схемы.

-Большое количество и протяженность кабельных линий, приводящих к удорожанию монтажа.

• Применение импульсного реле освещения. Оптимальным способом управления группой ламп, при помощи любого количества кнопочных выключателей, является применение импульсного реле. Релейная схема освещения разделяется на цепь управления (состоящую из неограниченного количества кнопочных выключателей, соединенных параллельно) и силовую линию питания ламп (коммутируемую мощными контактами импульсного реле).

-Преимущество при использовании такой схемы очевидно. Для питания цепи управления реле, достаточно использовать кабель, сечением 0,75 мм2.

-Для подключения кнопочных выключателей, достаточно двух проводов. Монтаж устройства не сложен, с ним по силам справиться даже домашнему мастеру.

-Недостатком импульсного реле, является его высокая стоимость.

• Дистанционное управление освещением. Реализовать такую схему можно применив радио модуль или сенсорный выключатель с дистанционным управлением.

-Преимуществом такой схемы является ее удобство, можно носить выключатель в кармане или даже управлять освещением через смартфон.

-К недостаткам дистанционного управления относиться высокая стоимость ее элементов, и необходимость наличия нескольких пультов управления.

Виды реле и их характеристики

Благодаря своей способности находиться в двух стабильных (фиксированных) состояниях, реле такого типа иногда называют «бистабильные». Можно также встретить формулировку «блокировочное реле» (благодаря блокированию в одном из положений).

Что касается разновидностей, то «глобально» можно определить два типа, на которые делятся все подобные устройства:

  1. Электромеханический тип импульсного реле. Работа приспособления в данном случае обеспечивается электромагнитной катушкой, контактной системой и рычажно-пружинным механизмом, который обеспечивает механическое переключение контактов, а также блокировку устройства в одном из двух фиксированных положений. Благодаря блокировочному устройству, реле потребляет энергию только в момент срабатывания (когда происходит включение или выключение света), а в остальное время не требует электрики.

https://youtube.com/watch?v=62wJBJTnMRE

  1. Электронный тип импульсного реле. В конструкции устройств подобного типа в качестве управляющего элемента используется микроконтроллер на печатной плате. В качестве замыкающего блока могут применяться либо катушка, либо диодный запор (полупроводниковый ключ). Благодаря использованию программируемых микроконтроллеров, многие электронные реле имеют дополнительный функционал, например, встроенный таймер. Это позволяет строить с их помощью сложные схемы освещения.

Импульсные реле также различают по рабочему напряжению катушки (или входного сигнала для электронного типа). Стандартно производятся реле с использованием четырех возможных вариантов напряжения:

  • 12 В;
  • 24 В;
  • 130 В;
  • 220 В.

По типу монтирования (способу крепления к стене) их в основном подразделяют на DIN-стандартные, то есть приспособленные для установки на стандартной DIN-рейке в электрощите, и на «обычные» — имеющие другой способ монтирования.

Дополнительные модули

В качестве дополнительных модулей в конструкции реле могут быть включены:

  • индикатор включения сети (запитано ли освещение или нет);
  • механический переключатель (рычаг для переключения состояний вручную);
  • программный таймер (только в электронных реле).

Таким образом, основные параметры импульсного реле для управления освещением следующие:

  1. Число и начальное положение контакта(ов);
  2. Напряжение управляющего сигнала;
  3. Сила тока, приводящая к срабатыванию катушки;
  4. Допустимая сила тока в коммутируемой (основной) цепи;
  5. Продолжительность управляющего сигнала;
  6. Число выключателей, которые можно подключить к реле, — эта характеристика присуща только в случае использования одновременно выключателей со световой индикацией включения и импульсного реле электронного типа, так как большое количество ламп подсветки в цепи приведет к срабатыванию чувствительной катушки.

Приведенная выше информация свидетельствует о том, что установка и использование импульсных реле для обеспечения комфортного управления светом — не слишком сложная и трудоемкая работа. Она вполне может быть выполнена своими силами без привлечения специалиста-электрика, что сэкономит средства домашнего бюджета.

Необходимо лишь соблюдать рекомендации, соблюдать правила техники безопасности и работы с электрическими сетями, а также применять для работы в своей сети только сертифицированные и качественные элементы.

Использование выключателей

Исходя из конструкции импульсных реле, очевидно, что они не могут самостоятельно обеспечивать срабатывание — им требуется внешний источник сигнала управления. В данной роли к ним на помощь приходят кнопочные или клавишные выключатели, которые от стандартных отличаются наличием лишь одной стабильной позиции. Это значит, что после нажатия на такой выключатель он самостоятельно возвращается в исходное состояние, успев замкнуть цепь на время, достаточное для отправки сигнала катушке реле.

Благодаря этому количество одновременно подключенных к одному реле выключателей не ограничено и зависит только от количества необходимых точек размещения. Место установки выключателя также ничем не ограничено и может быть выбрано произвольно, в зависимости от потребностей.

Многие однопозиционные выключатели в своей конструкции имеют индикатор включения — обычно это светодиодная лампа, которая показывает, включено ли освещение в данной цепи или нет. Это может быть полезно, если с точки расположения выключателя не видно место, где размещен сам осветительный прибор.

Ассортимент выпускаемых современной промышленностью выключателей с одним нормально открытым контактом очень широк. Врезной и накладной способы компоновки позволяют использовать различный способ размещения выключателя на стене. Различные цветовые и декоративные решения позволяют полноценно применять современные выключатели в формировании дизайна помещения.

Если приобрести выключатель с двумя-тремя кнопками или клавишами, станет возможным с одной точки включать или выключать свет в нескольких сетях с импульсными реле. Например, в случае, когда рядом с выключателем расположена лестница, а наверху, чуть далее, коридор — можно включить свет с одного двухкнопочного выключателя.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Типы импульсных реле — их достоинства и недостатки

На современном рынке электротехнической продукции присутствуют разнообразные модификации бистабильных коммутирующих устройств, отличающихся друг от друга как принципом работы, так и другими конструктивными особенностями. По своему назначению все импульсные реле объединены в одну группу бистабильных коммутаторов нагрузки, а вот по принципу функционирования делятся на следующие два основных вида.

  1. Электромеханические. Этот тип бистабильных контакторов мало чем отличается от электромагнитного реле: такая же пружинная система, контактная группа и катушка индуктивности. Только в состав импульсных изделий входит постоянный магнит, который и удерживает контакты в стабильном положении. Импульсное электромеханическое реле не критично к перепадам напряжения, электромагнитным помехам, а также стоит недорого. Главными недостатками этих устройств являются низкая функциональность (может выполнять только одну функцию включения/выключения нагрузки) и отсутствие визуальной индикации положения контактной группы. Но за счет низкой цены и надежности электромеханические бистабильные реле получили широкое распространение в различных областях электротехники.
  2. Электронные. Такой тип импульсных контакторов значительно отличается от электромеханических как по принципу действия, так и по внутреннему содержанию. Изделие построено на электронных комплектующих. Управляет устройством микроконтроллер, а на выходе расположена контактная группа. Электронные бистабильные реле обладают широкими функциональными возможностями при управлении освещением и другими электроприборами. Они безопасны и на их основе можно создавать эффективные системы управления электроцепями. К главным недостаткам этих изделий можно отнести высокую стоимость, низкую помехоустойчивость и чувствительность к скачкам напряжения.

Оба вида импульсных реле получили широкое распространение в различных промышленных сферах. В бытовых условиях эти устройства в основном используются для создания систем освещения с расширенными функциональными возможностями. Ниже мы рассмотрим стандартные схемы их подключения для управления осветительными приборами.

Практическое подключение реле

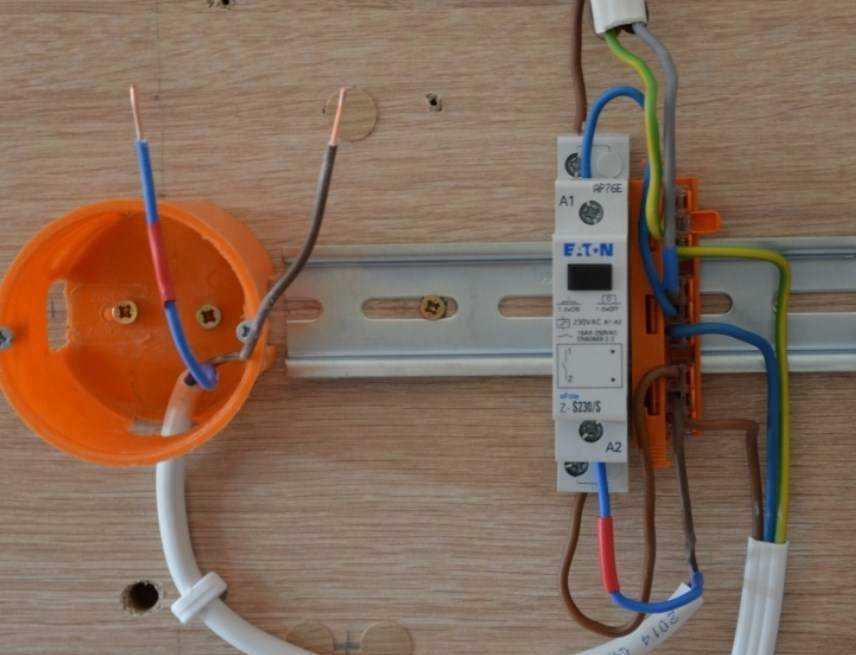

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

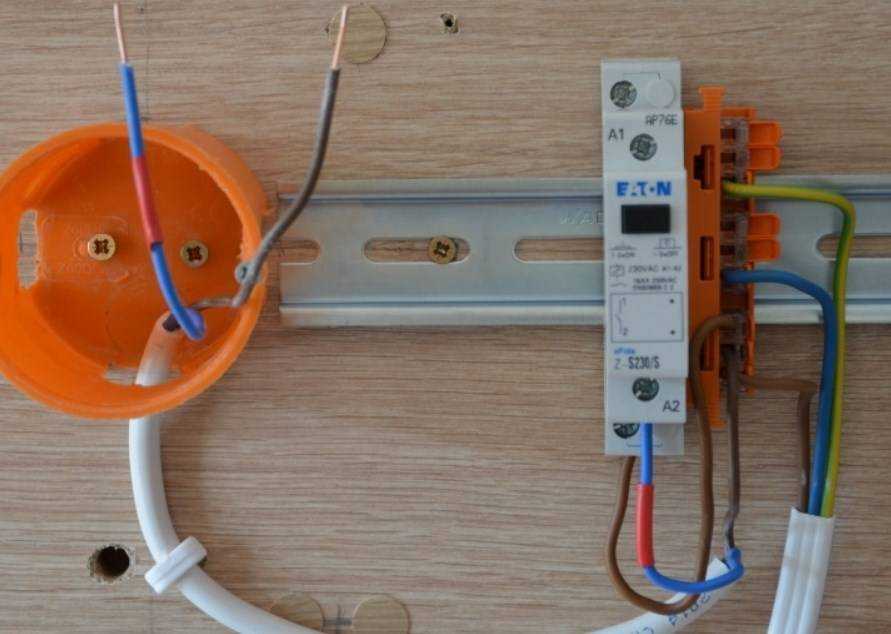

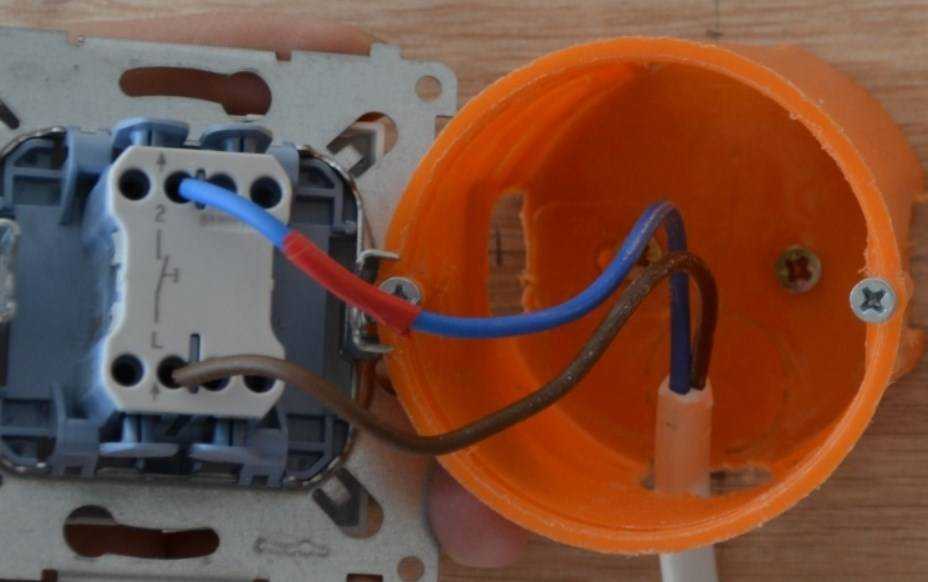

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

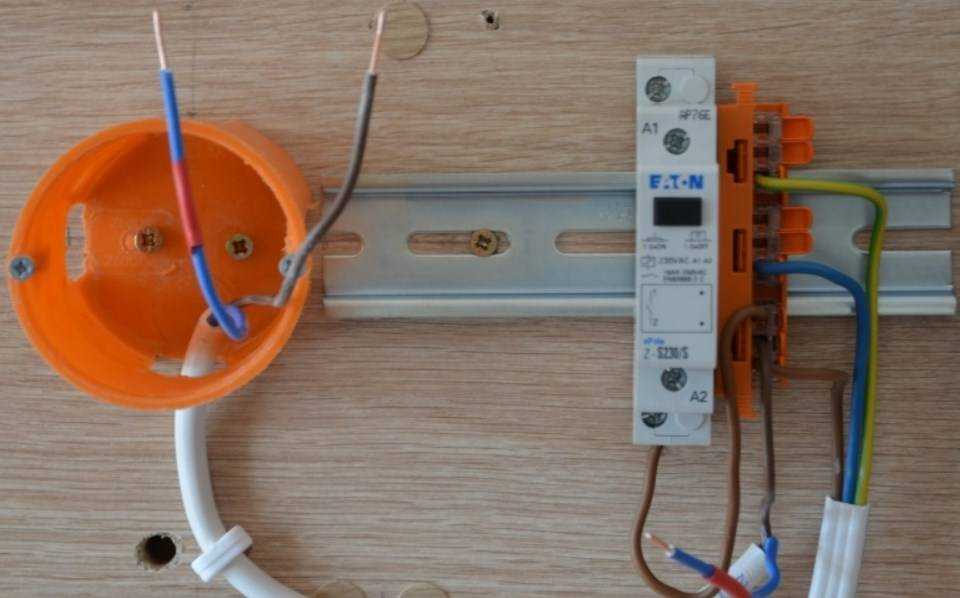

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

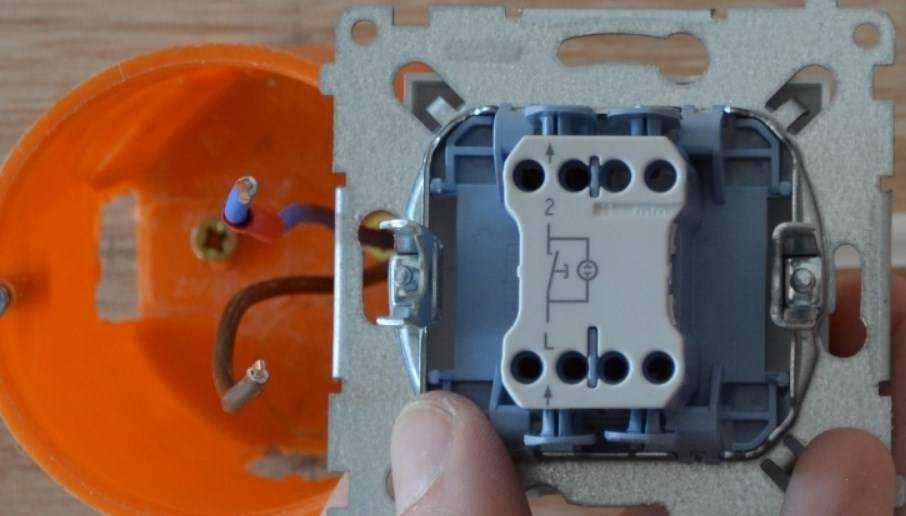

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Устройство и принцип действия

В общем смысле слова реле – это электрический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

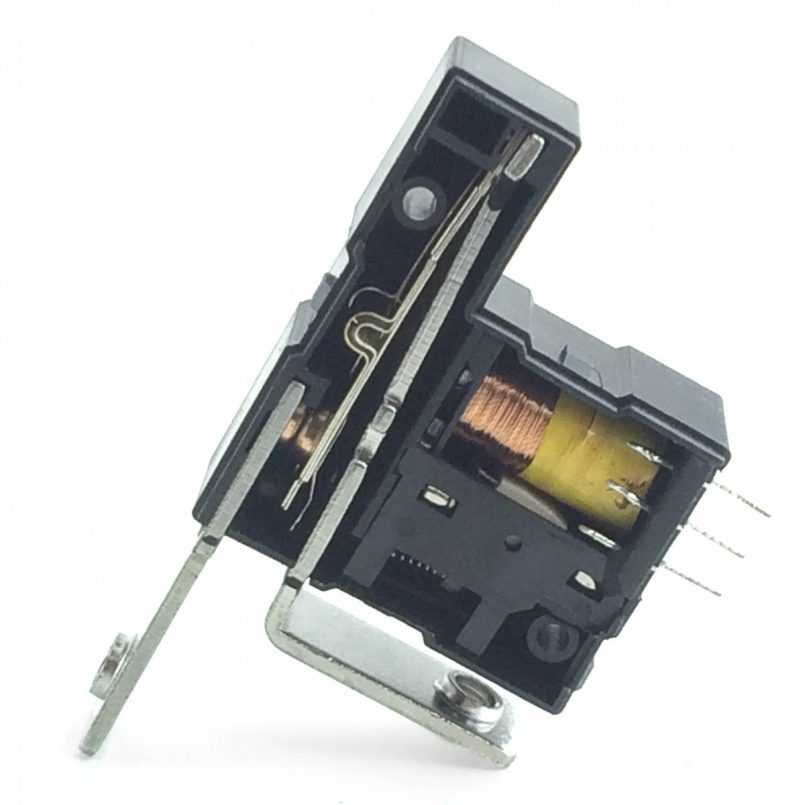

  1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
  2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
  3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
  4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток.

Катушка в этом случае является втягивающим устройством. Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа.

Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке.

Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

  • исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
  • промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
  • управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер.

Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Принцип работы импульсного реле

Устанавливают импульсное реле там, где необходимо включать и отключать освещение из многих мест. К таким помещениям относятся длинные коридоры, лестничные марши, большие помещения.

Преимущества импульсного реле

Установка этих импульсных реле для управления освещением проще, чем монтаж схемы проходных выключателей. Управляются импульсные реле одиночным коротким импульсом напряжения. Один короткий импульс включает устройство, а второй отключает его.

Средняя длительность короткого импульса находится в пределах 50 мс. Так как это устройство имеет два устойчивых состояния, их иногда называют бистабильными или еще поляризованными электромагнитными реле. Их также могут называть ещё блокировочными реле, так как их контакты в открытом или закрытом состоянии блокируются специальным механизмом.

Блокировка сохраняется даже при отсутствии сети. Такое устройство очень экономично, так как после срабатывания контактов оно отключается. Питается импульсное реле только приходящим импульсом, в остальное время напряжение питания не нужно.

Схема подключения импульсного реле BIS-414

Еще очень важным достоинством этих устройств является высокая нагрузочная способность, отсутствие бросков тока лампы освещения, отсутствие подгорания контактов и отсутствие электромагнитных помех.

Принцип работы импульсного реле основано на переходе сетевого напряжения через ноль во время включения и отключения контактов, то есть используется принцип синхронной коммутации контактов. Эти устройства имеют такие особенности как экономию проводов (провода небольшого сечения), удобство управления одним выключателем.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления. Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом. Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

Будет интересно Описание и принцип работы соленоидов

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются. Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так, а его аналог Е290, теперь имеет несколько иной вид. Различаются внутренней схемой также серии от одного изготовителя. Основными характеристиками импульсных реле являются:

  • Количество и первоначальное состояние контактов;
  • Номинальное управляющее напряжение;
  • Ток срабатывания катушки;
  • Номинальный ток силовой цепи;
  • Длительность импульса управления;
  • Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей. Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.


Схема срабатывания реле

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя. Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.


Импульсное реле с цифровым управлением

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257. Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление. В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Будет интересно Что такое тепловое реле

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.
