Умный дом на базе ардуино: пошаговая инструкция по сборке

Контроль и управление климатической системой

Владелец может совершать обогрев помещения, а также очистку, увлажнение и вентиляцию воздуха. Допустим, к моменту своего прихода прогреть помещение до определенного температурного режима.

Основные достоинства данной функции:

  1. Отопление, или охлаждение температуры в помещении осуществляется одной общей системой.
  2. Возможность регулировки любых температурных режимов в помещении, в соответствии с погодными условиями климата.
  3. Каждое отдельное устройство имеет свои специальные датчики, которые регулируют работу того или иного механизма, и позволяет контролировать внутренний климат в помещении.

Простые проекты Ардуино

Давайте начнем наш обзор с традиционно самых простых, но очень важных проектов, включающих в себя минимальное количество элементов: светодиоды, резисторы и, конечно же, плату ардуино. Все примеры рассчитаны на использование Arduino Uno, но с минимальными изменениями будут работать на любой плате: от Nano и Mega до Pro, Leonardo и даже LilyPad.

Проект с мигающим светодиодом – маячок

Все без исключения учебники и пособия для начинающих по ардуино стартуют с примера мигания светодиодом. Этому есть две причины: такие проекты требуют минимального программирования и их можно запустить даже без сборки электронной схемы – уж что-что, а светодиод есть на любой плате ардуино. Поэтому и мы не станем исключением – давайте начнем с маячка.

Нам понадобится:

  • Плата Ардуино Uno, Nano или Mega со встроенным светодиодом, подключенным к 13 пину.
  • И все.

Что должно получиться в итоге:

Светодиод мигает – включается и выключается через равные промежутки времени (по умолчанию – 1 сек). Скорость включения и выключения можно настраивать.

Схема проекта

Схема проекта довольно проста:  нам нужен только контроллер ардуино со встроенным светодиодом, подсоединенным к пину 13. Именно этим светодиодом мы и будем мигать. Подойдут любые популярные платы: Uno, Nano, Mega и другие.

Подсоединяем Arduino к компьютеру, убеждаемся, что плата ожила и замигала загрузочными огоньками. Во многих платах «мигающий» скетч уже записан в микроконтроллер, поэтому светодиод может начать мигать сразу после включения.

С помощью такого простого проекта маячка вы можете быстро проверить работоспособность платы: подключите ее к компьютеру, залейте скетч и по миганию светодиода сразу станет понятно – работает плата или нет.

Программирование в проекте Ардуино

Если в вашей плате нет загруженного скетча маячка – не беда. Можно легко загрузить уже готовый пример, доступный в среде программирования Ардуино.

Открываем программу Arduino IDE, убеждаемся, что выбран нужный порт.


Проверка порта Ардуино – выбираем порт с максимальным номером

Затем открываем уже готовый скетч Blink – он находится в списке встроенных примеров. Откройте меню Файл, найдите подпункт с примерами, затем Basics и выберите файл Blink.


Открываем пример Blink в Ардуино IDE

В открытом окне отобразится исходный код программы (скетча), который вам нужно будет загрузить в контроллер. Для этого просто нажимаем на кнопку со стрелочкой.

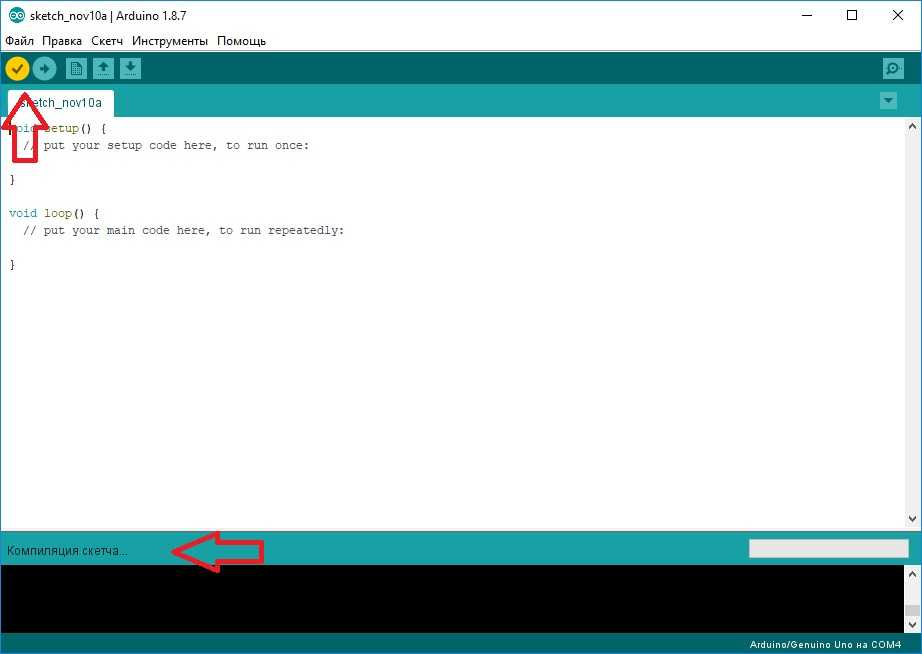

Кнопки компиляции и загрузки скетча

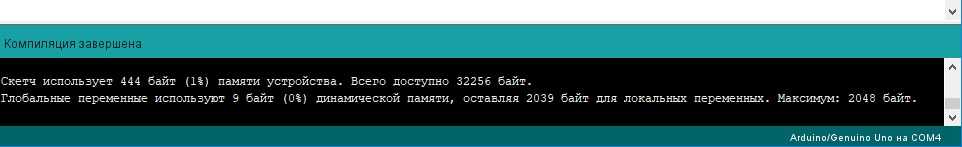

Информация в Arduino IDE – Загрузка завершена

Ждем немного (внизу можно отследить процесс загрузки) – и все. Плата опять подмигнет несколькими светодиодами, а затем один из светодиодов начнет свой размеренный цикл включений и выключений. Можно вас поздравить с первым загруженным проектом!

Проект маячка со светодиодом и макетной платой

В этом проекте мы создадим мигающий светодиод – подключим его с помощью проводов, резистора и макетной платы к ардуино. Сам скетч и логика работы останутся таким же – светодиод включается и выключается.

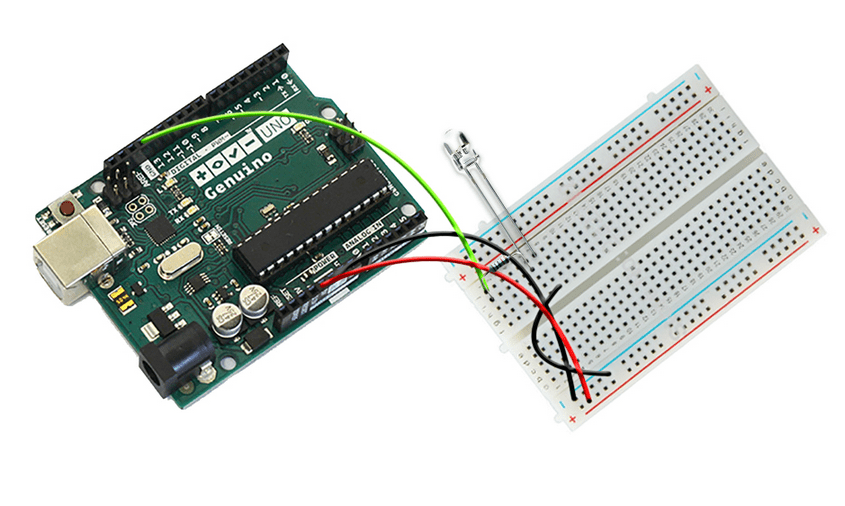

Графическое изображение схемы подключения доступно на следующем рисунке:

Другие идеи проектов со светодиодами:

  • Мигалка (мигаем двумя свтодиодами разных цветов)
  • Светофор
  • Светомузыка
  • Сонный маячок
  • Маячок – сигнализация
  • Азбука Морзе

Подробное описание схемы подключения и логики работы программы можно найти в отдельной статье, посвященной проектам со светодиодами.

Этапы создания

Следует сказать, что этапы создания системы «умного дома» с привлечением специалистов или же своими руками будут одинаковыми. Правда, в последнем случае готовый вариант в целом обойдется существенно дешевле, чем если привлекать специалистов, которых на рынке и так не хватает. По этой причине зарплаты у них будут соответствующими, а значит, если вы не хотите тратить лишние средства, то можно обойтись собственными силами. Итак, начнем с комплектующих для этой системы, если вы решили все-таки создавать ее самостоятельно.

Комплектация

Если говорить о комплектации системы, то технология будет включать в себя следующий набор компонентов:

  • датчик движения;
  • датчик температуры и влажности;
  • датчик освещенности;
  • пара температурных датчиков с маркировкой DS18B20;
  • Ethernet-модуль марки ENC28J60;
  • микрофон;
  • переключатель язычкового типа;
  • реле;
  • кабель типа «витая пара»;
  • кабель категории Ethernet;
  • резистор, имеющий сопротивление 4,7 килоома;
  • микропроцессорная плата Arduino.

Алгоритм подключения

Следует сказать, что умный дом должен быть оснащен исключительно светодиодными лампочками, так как обычные варианты просто могут не выдержать большого напряжения. Когда проект будет готов, а все нужные запчасти уже приобретены, следует начать подключение датчиков и контроллеров. Делать это необходимо исключительно по схеме, созданной ранее. Контакты необходимо полностью заизолировать.

Если говорить кратко, то поэтапно алгоритм подключения будет выглядеть таким образом:

  • установка кода;
  • настройка приложения для ПК или мобильного;
  • портовая переадресация;
  • осуществление тестирования ПО и датчиков;
  • устранение неисправностей, если они были выявлены при тестировании.

Итак, начнем с установки кода.

Сначала пользователю следует написать ПО в Arduino IDE. В нем представлены:

  • текстовый редактор;
  • создатель проектов;
  • программа для компиляции;
  • препроцессор;
  • инструмент для загрузки ПО в мини-процессор Arduino.

Следует сказать, что существуют версии ПО для основных компьютерных ОС – Windows, Linux, Mac OS X. Если говорить об используемом языке программирования, то речь идет о C++ с рядом упрощений. Программы, написанные пользователями для Arduino, обычно называют скетчами. Ряд функций система создает автоматически и пользователю не нужно разбираться в их написании, прописывая список обычных действий. Также нет необходимости вносить файлы заголовочного типа обычных библиотек. Но пользовательские вставлять необходимо.

Добавлять библиотеки в проектный IDE-менеджер можно различными методами. В виде исходников, прописанных на С++, идет добавление в отдельную директорию на рабочей директории IDE-оболочки. Теперь имена необходимых библиотек появляются в определенном IDE-меню. Те, что вы отметите, войдут в компиляционный список. В IDE существует малое количество настроек, а задавать тонкости компилятора вообще нет возможности. Это сделано для того, чтобы несведущий человек не натворил каких-либо ошибок.

Если вы скачали библиотеку, то ее необходимо распаковать и просто вставить в IDE. В программном тексте есть комментарии, которые поясняют принцип ее работы. Следует отметить, что все приложения на Arduino работают по одной технологии: пользователь шлет запрос на процессор, а он, в свою очередь, осуществляет загрузку нужного кода на экран устройства. Когда человек нажимает клавишу Refresh, то микроконтроллер отсылает информацию. С каждой из страниц с определенным обозначением идет программный код, что будет отображаться на экране.

Следующий комплекс действий заключается в установке клиента на персональный компьютер или смартфон. Скачать его можно в интернете, в Google Play Market или из другого источника. Для того чтобы сделать это, необходимо открыть файл на телефоне, который вы скачали, после чего щелкнуть по нему и в появившемся окне нажать на клавишу «Установить». При этом следует знать, что для этого должна быть активирована опция, позволяющая осуществлять установку программ не из сервиса Google Play. Чтобы включить эту опцию, необходимо войти в раздел настроек и выбрать там пункт «Безопасность». Именно так и необходимо активировать соответствующую опцию. Когда установка завершится, то можно будет осуществить активацию приложения и настроить его.

Что необходимо для сборки?

Если появилось желание собрать проект самостоятельно, то необходимо собрать некоторые устройства и взять приборы. Какие?

  • Датчики и контроллеры.
  • Интернет-модуль.
  • Витую пару (кабель).
  • Переключатель.
  • Резистор.
  • Провод для интернет-модуля.
  • Реле.

Из принадлежностей понадобятся паяльник, отвертки и так далее.

Наборы от компании Arduino нужно приобретать в проверенных магазинах. Почему? Все необходимые приборы нужны для работы с электричеством, именно поэтому подделки использовать опасно. Все необходимые утилиты можно скачать из Интернета. Поэтому довольно просто создать «Умный дом» своими руками на базе Arduino.

Датчики нужно выбирать, отталкиваясь от своих предпочтений: включение или отключение света, контроль температуры и так далее.

Технические характеристики

Ну, а если говорить конкретнее, то технические характеристики данного контроллера таковы:

  1. Тактовая частота ядер достигает 16 мГц.
  2. Воспринимаемое напряжение равно 5 Вольтам.
  3. Максимальное допустимое напряжение на цепи – 20 В.
  4. Соответственно, среднее рекомендуемое для работы – 9 В +-2 В
  5. С одного вывода максимальная сила тока может достигать 40 мА.
  6. Ну, а главное, что присутствуют 54 цифровых пина, из которых 15 – с поддержкой ШИМ.
  7. Аналоговых же всего 16, но для большинства проектов этого будет достаточно.
  8. Доступная постоянная память составляет 256 КБ, но учитывайте, что компилятором занято 8.
  9. Оперативная же составляет всего 8 КБ.

Все эти характеристики необходимо запомнить, чтобы подобрать под Аrduino mega 2560 проекты, подходящие по параметрам. Ведь далеко не в каждой ситуации такой длинный чип будет куда уместить, да и вообще возникнет в нём потребность.

Беспроводные дверные звонки

В частных домах между входной калиткой и жилым помещением может быть значительное расстояние, и чтобы не тянуть провода от кнопки до сигнального устройства, используются беспроводные звонки. В таких устройствах сигнал от нажатой кнопки передается на звуковое устройство посредствам радиоволн. Беспроводные звонки очень удобны в эксплуатации, а их монтаж не требует прокладку кабелей и осуществляется довольно просто. Дальность действия может составлять от 30 до 100 метров, поэтому при выборе звонка необходимо учесть расстояние от калитки или входной двери до жилого помещения. Каждый звонок использует свою собственную радиочастоту, поэтому даже если ваши соседи установят у себя такое же устройство, они не будут влиять друг на друга.

Дверные звонки могут работать от сети или от батареек. Разумеется, в квартире или частном доме нет смысла использовать устройство с автономным источником питания, но вот на даче или в тех местах, где нет электричества (например, бунгало или охотничий домик в лесу) оно будет незаменимо. Покупая звонок на батарейках, необходимо учесть, что он может плохо работать при отрицательных температурах.

Большинство звонков не отличается привлекательным дизайном, и представляют собой простую пластиковую коробку. Такие устройства предназначены для установки в невидимом для глаз месте. Однако если вы планируете поместить звонок на виду, необходимо подумать о его внешнем виде. Сегодня можно приобрести звонки, выполненные в форме различных декоративных элементов, которые удачно впишутся в вашу гостиную или прихожую. Такие изделия не придется прятать, при этом они станут частью интерьера дома.

Дистанционное управление «умным» домом

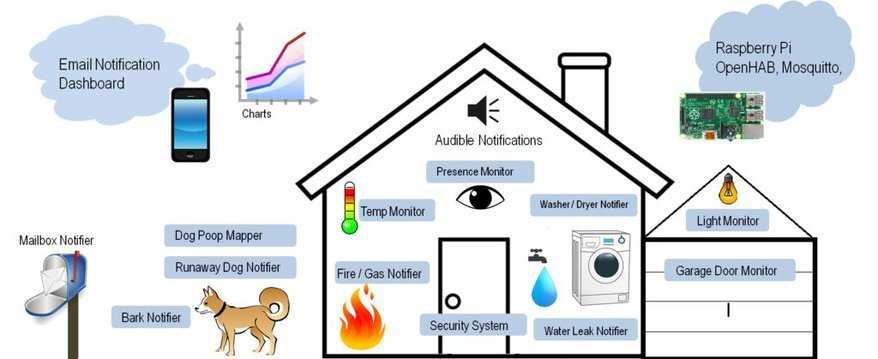

Home Automation Arduino и Raspberry Pi

Как уже упоминалось выше, с помощью сервера на Node.js можно связать вещи друг с другом. Это касается и визуализации процессов автоматики дома в Интернете через облачные сервисы. Это один способ управления своим домом через Интернет. Можно включить бойлер или отопительные приборы вручную заранее перед приездом в дом.

Другой способ — это получение данных и управление «умным» домом на платформе Arduino с помощью SMS и MMS сообщений. Ведь далеко не всегда может быть Интернет под рукой. И, если включение какого-либо прибора может быть не критичным, то получение сообщения о протечке воды может оказаться просто необходимым. И здесь, на помощь в разработке своими руками полнофункционального «умного» дома на платформе Arduino может прийти плата Edison компании Intel.

И что же мы получаем?

Как видно, Arduino — это не просто плата для разработки каких-то простых устройств автоматики. На платформе Arduino можно легко создать своими руками даже автоматику «умного» дома. При этом нет необходимости переплачивать деньги за устройства от компании Simens, которые дороги и обойдутся в 5-10 раз дороже Arduino.

Arduino можно подключить к компьютеру и получить визуализацию процессов на экране монитора или планшета. Автоматикой «умного» дома на платформе Arduino можно управлять через Интернет или с помощью SMS и MMS сообщений. На Arduino можно создавать своими руками достаточно сложные устройства.

Что такое Arduino

По сути это модульный конструктор, обладающий широкими возможностями. Аппаратные средства Ардуино представляют собой большой ассортимент печатных плат, на которых организованы различные датчики, исполнительные устройства и платы расширения. Ядром системы являются платы с программируемыми микроконтроллерами разного уровня сложности от Arduino Pro Mini до Arduino Mega. Платы расширения позволяют использовать большое количество внешних устройств.

На небольшой печатной плате установлен микроконтроллер, немного дискретных элементов, кварц и различные виды разъёмов, в том числе и вертикальные штыри, с помощью которых собираются конструкции-этажерки с добавлением плат расширения. В качестве микроконтроллеров используются чипы семейства Atmega. Тип контроллера определяет функциональные возможности платы, зависящие от количества входов и выходов.

Так широко распространённый модуль Arduino Uno с микроконтроллером Atmega 328 имеет следующие характеристики:

  • Цифровые входы/выходы – 14
  • Из них 6 – ШИМ
  • Аналоговые входы – 6
  • Память – 32 Кб
  • Питание – 7-12 В
  • Цена – 950 рублей

Цифровые контакты можно запрограммировать на выполнение конкретной функции. Это может быть вход или выход. Эти входы/выходы могут работать с устройствами, для функционирования которых достаточно двух уровней. Это логическая единица или уровень близкий к напряжению питания и логический низкий уровень соответствующий нулю. На цифровые входы можно подключать двухуровневые датчики. К ним относится  пара магнит-геркон. Этот датчик реагирует на открывание дверей и окон. По такому принципу работают многие датчики охранной и пожарной сигнализации.

Аналоговые входы через аналогово-цифровые преобразователи передают на контроллер информацию о состоянии датчиков температуры, освещённости и некоторых других приборов. Сравнивая показания датчиков с командами, хранящимися в памяти, центральный блок системы  может управлять устройствами, где требуется плавное изменение мощности. Шесть выходов, связанных с широтно-импульсным модулятором позволяют плавно управлять мощностью нагрузки. Например, регулировать яркость светильника, регулировать температуру обогревателя или управлять частотой вращения электродвигателя.

Самой мощной и многофункциональной платой этой линейки является Arduino Mega. На печатной плате смонтирован контроллер AT mega 2560, дискретные элементы, порт USBконнектор для подключения питания. Плата имеет 54 универсальных контакта, которые можно запрограммировать на выполнение функций входа/выхода. 14 из них могут управлять аналоговыми устройствами при помощи широтно-импульсной модуляции. 16 аналоговых входов предназначены для подключения любых аналоговых приборов.

Что за система?

Как уже стало понятно, систему «Умный дом» приобрести сможет не каждый. Но если иметь необходимые навыки, можно создать ее самостоятельно через специальное приложение. Соответственно, далее поговорим о системе «Умный дом» на Arduino. Своими руками попробуем создать ее для своего жилого помещения.

Что по факту представляет собой данная система? Это набор датчиков и контроллеров. Они существуют различных видов, поэтому могут реагировать как на движения, так и на тепловую энергию. Такие устройства способны контролировать работу дома: коммуникации, систему безопасности и так далее. Существуют и более «разумные» сооружения, которые могут самостоятельно включать отопление, запускать различные процессы и так далее. Каждый человек хочет прийти домой, где его будет ждать горячая ванная, разогретый ужин. «Умный» дом – самое лучшее решение для тех, кто живет один. Если нет средств на такую систему, то ее можно сделать самостоятельно.

Принцип работы системы

Питание Ардуино

Чтобы при подключении к питанию плата не сгорела и работала без глюков, необходимо уделить отдельное внимание источникам питания и тому, как их подключать

На плате Ардуино возможно подключение питания 3 способами:

  1. Через внешний адаптер в пин Vin (и GND), который ведет ток через бортовой стабилизатор напряжения Arduino. Рекомендуемое напряжение – 7–12 В. Данный тип подключения подходит для Ардуино проектов с не очень большой нагрузкой.
  2. С помощью порта USB, что удобно при тестировании или программировании через ПК.
  3. Прямая подача на пин 5V. Этот способ обходит стабилизатор входного напряжения, поэтому может вывести плату из строя. Однако для питания больших Ардуино проектов Умный дом – это наиболее подходящий вариант подключения.

Пины питания:

5V – с этого пина подается питание внешним устройствам.

3.3V – на этот пин через внутренний стабилизатор подается напряжение 3.3 В.

GND – вывод на ноль.

VIN – пин для подачи внешнего напряжения.

IREF – пин для передачи информации о напряжении на внешние приборы.

Напишем простую программу и загрузим ее в Ардуино

IDE для Arduino использует упрощенный язык программирования C++, понятный начинающим программистам. Для примера напишем программу, которая будет включать светодиод с интервалом 1.5 секунды. Для этого запустите IDE и вставьте код, расположенный ниже:

В строке «int ledPin = 13» объявляем переменную цифровую ledPin и присвистываем ей значение 13. В функции «setup» устанавливаем порт 13 как исходящий. В цикле «loop» с помощью оператора «digitalWrite» включаем и отключаем светодиод. А с помощью оператора «delay» делаем задержку в 1,5 секунду два раза. В итоге бесконечный цикл «loop» будет отключать, и включать наш светодиод на 1,5 секунды.

Схема подключения с помощью набора из платы Arduino Uno и светодиода для нашей программы показана на рисунке ниже.

Для загрузки программы в Arduino Uno необходимо подключить плату к компьютеру с помощью USB кабеля. При успешном подключении загорится светодиод «ON» и замигает светодиод «L».

После этого в меню «Скетч» нажмите кнопку загрузка.

После компиляции и загрузки программы на устройстве начнет мигать светодиод.

Что необходимо для сборки?

Если появилось желание собрать проект самостоятельно, то необходимо собрать некоторые устройства и взять приборы. Какие?

  • Датчики и контроллеры.
  • Интернет-модуль.
  • Витую пару (кабель).
  • Переключатель.
  • Резистор.
  • Провод для интернет-модуля.
  • Реле.

Из принадлежностей понадобятся паяльник, отвертки и так далее.

Наборы от компании Arduino нужно приобретать в проверенных магазинах. Почему? Все необходимые приборы нужны для работы с электричеством, именно поэтому подделки использовать опасно. Все необходимые утилиты можно скачать из Интернета. Поэтому довольно просто создать «Умный дом» своими руками на базе Arduino.

Датчики нужно выбирать, отталкиваясь от своих предпочтений: включение или отключение света, контроль температуры и так далее.

Как работают датчики?

Датчики способны считывать информацию и данные, затем их обрабатывать и передавать соответствующую команду. Они способны реагировать на температуру, резкие движения и звук.

Простейшие и доступные датчики отслеживания часто используют на лестничных площадках – всем знакомо автоматическое включение света. Помимо этого, контроллеры нередко применяются в системах пожарной безопасности. Как только резко начинает повышаться температура, сразу же срабатывает сигнализация.

Перед тем как начать работать с системой в собственном здании, нужно создать проект, который позволит правильно распределить датчики и все возможные контроллеры

Важно отметить, что для этого нужно иметь навыки в области программирования и электроники. Если таковые отсутствуют, то следует предпочитать устройства простого плана, то есть созданные для потребителя-новичка

Именно такими являются системы «Ардуино». Производитель поставляет абсолютно простые в установке и эксплуатации приспособления.

Управление

Используя это ПО, можно не только получать информацию от системы, но и осуществлять управление – например, активировать и деактивировать сигнализацию. Если опция активна, то при активации датчика движения программа получит соответствующую информацию. Отметим, что опрос Arduino на активацию датчика движения программа осуществляет с интервалом раз в 60 секунд.

Следующий этап подключения – настройка браузерной программы на использование с «умным домом». В адресной строчке нужно ввести определенную последовательность, которой будет IP-адрес вашего компьютера. После осуществления этого действия пользователю станет доступной возможность получения информации от «умного дома» и возможность управлять им.

После этого можно переходить к работе с маршрутизатором. На нем следует открыть порт.

Осуществить это можно по следующему алгоритму:

  • открыть настройки;
  • прописать адрес микроконтроллера Arduino;
  • открыть восьмидесятый порт.

Теперь следует настроить учетную запись на портале Noip. com. Хотя данный этап необязателен, но в нем есть необходимость, если адресу необходимо дать имя доменного типа. Нужно пройти процедуру регистрации на портале www. noip. com, после чего перейти в категорию Add host и указать IP-системы. После прохождения этой процедуры можно будет получать доступ не только по IP, но и по домену. На этом формирование проекта закончено и можно осуществлять проверку системы на предмет ее работоспособности.

Достоинства микроконтроллера 2560

Ардуино – популярнейшая платформа для реализации различных проектов, подходящая инженерам, которые не хотят программировать «пустые» микроконтроллеры и, в принципе, желают свести общение с программной средой к минимуму.

Но даже у неё в базовой комплектации имеются свои подводные камни, о которых лучше узнать заранее.

Постепенно ставя перед собой более сложные задачи и занимаясь новыми разработками на данном МК, вы со временем столкнетесь с двумя главными проблемами стандартных плат:

  1. Неоптимальные размеры, не подходящие для удобного их размещения во многих корпусах.
  2. Недостача в количестве пинов на ввод-вывод данных.

Проблема № 1

Минимизировать занимаемое место крайне легко – достаточно использовать специальные разновидности МК, будь то нано или мини. Здесь есть некоторые особенности, с недостатком памяти, например, на Attiny85, но для простого функционала – это не столь существенно.

Конечно, для более сложных задач можно докупить специальные модули с дополнительным объемом памяти под инструкции, но это полностью нивелирует все плюсы нано, ведь уменьшенный размер будет компенсирован дополнительным слотом под чип и занятым пином. Относится эта проблема не ко всем платам, и всё та же nano способна полностью копировать функционал уно.

Проблема № 2

Менее приятная, но и у неё есть несколько путей для решения:

Как мы видим, оба выхода из ситуации задействуют «костыли», и элегантными их не назовешь. Но это далеко не единственная проблема. Они или работают частично, или нивелируют достоинства системы, что абсолютно недопустимо для сколь-нибудь сложных проектов.

Благо, есть и третий подход, используемый всё чаще, – Ардуино Мега 2560, проекты на которой уже не страдают от обилия этих «костылей». Есть также аналог данной платы, поддерживающий usb-хосты, но давайте сначала разберёмся с основным МК.

Первое, что бросается в глаза при знакомстве с 2560, – внешний вид, ведь она в 1.8 раз длиннее уно, что является необходимым злом, дабы разместить на ней целых 54 порта.

Притом, 15 из них можно использовать в качестве источников ШИМ-сигналов, чтобы регулировать мощность тока или другие параметры системы. Регуляция осуществляется с помощью широтно-импульсных модуляций, а дополнительные 16 портов под вход могут обработать цифровые сигналы и применяться в качестве всё тех же цифровых выходов. В результате, мы получаем более тонкую, длинную и функциональную плату.

Под связь с несколькими видами устройств установлено 4-о UART интерфейсов, на 0, 1, 14, 19 пинах. Притом, один из них направлен под usb с помощью микроконтроллера ATmega8U2, применяемого в качестве замены привычному USB-TTL, который использовался повсеместно в более старых платах.

Но, что важнее, – прошивка располагается в паблик репозитории, а соответственно, доступна для скачивания и модификации любому желающему. Под связь с дисплеями присутствуют SPI и I2C технологии, которые вы также можете применить в своем проекте.

Принцип работы системы Arduino

Получение и передача данных контроллером производится через порты. Всего на стандартной плате насчитывается свыше десятка различных портов, число которых можно увеличить присоединив ещё один такой же контроллер. Все порты Arduino делятся на два типа, для присоединения различных приборов:

  • Аналоговые.
  • Цифровые.

Инициировать работу аналоговых портов следует, использовав в загружаемой программе pin-Mode-функцию:

  1. Выбираем номер нужного пина.
  2. Выставляем режим «Приём данных» (OUTPUT) или «Передача данных» (INPUT).

Широтноимпульсные цифровые модуляторы (ШИМ) имеют более интеллектуальный интерфейс, позволяющий им как принимать, так и передавать нужные данные. На плате ШИМ-порты обозначаются тильдой (~) или аббревиатурой PWM. При подключении к плате-контроллеру внешних датчиков и приборов следует учитывать и технические показатели портов. Они способны выдавать:

  • 5 вольт напряжения.
  • 0,02 ампера силы тока.

Если использовать в качестве питающего элемента для платы батарейки или АКБ напряжением свыше 12 вольт, возможен её перегрев и выход из строя. При снижении питающего напряжения до 6-7 вольт наоборот, на выходе порта может оказаться меньше 5В, что, в свою очередь, вызовет сбои в работе. Собранные в единый комплекс устройства, детекторы и датчики передают информацию на процессор Arduino, а оттуда, через подключенный модуль GPS или GSM, отправляется на компьютер или иное управляющее устройство с установленным софтом, принимающее решение о выдаче определённой команды. Это может быть включение-отключение бытового прибора, либо передача данных на мобильное устройство владельца дома.

Подбираем комплектацию под проект на примере Arduino Mega 2560 R3

Для создания полноценной системы «Умный дом» и выполнения ею возложенных функций важно правильно подойти к комплектации и выбору оборудования

Что входит в комплект поставки?

Если ваша цель — «Умный дом» на базе Arduino, требуется подготовить следующее оборудование — саму плату Mega 2560 R3, модуль Ethernet (ENC28J60), датчик движения, а также другие датчики и контроллеры.

Кроме того, стоит подготовить кабель вида «витая пара», резистор, реле, переключатель и кабель для модуля Ethernet.

Необходимы и дополнительные инструменты — отвертки, паяльники и прочее.

Учтите, что покупать наборы для монтажа системы стоит в сертифицированных пунктах. Это объясняется тем, что при реализации проекта применяется электричество, а использование подделки может привести к снижению уровня безопасности.

Все программы для адаптации можно найти в сети на официальном сайте Arduino http://arduino.ru. При выборе датчиков стоит ориентироваться на задачи, которая должен решать «Умный дом».

Как правило, требуются датчики движения, температуры, открытия дверей и освещенности. Роль датчика открытия дверей может выполнять обычный геркон.

Прошивается плата с помощью специального софта, предназначенного для различных операционных систем, в том числе и кабеля USB. При этом в программаторах нет необходимости.

Что касается ПО, которое применяется в Ардуино, оно написано на языке Си. На число байт имеются определенные ограничения, но текущей памяти достаточно для реализации поставленной задачи.

Расширение возможности на Ардуино

Одной из возможностей умного дома является визуализация состояния автоматики и проходящих в системе процессов. Для этого рекомендуется применять отдельный сервер, обеспечивающий обработку состояний (может применяться программа Node.js).

Упомянутая программная технология применяется для решения интернет-задач, поэтому для визуализации «Умного дома» используется язык Java Script (именно с его помощью создается обработчик и сервер). Результаты можно увидеть на экране компьютера или ПК.

Для реализации задуманного подойдет ноутбук, обычный ПК или Raspberry Pi. Применение такой системы позволяет увеличить ее возможности. Так, если на плате Ардуино имеется небольшой объем памяти, на сервере такие ограничения отсутствуют. Программа пишется таким образом, чтобы обеспечить полное управление платформой.

При желании можно задать алгоритм, который будет фиксировать факт нахождения человека в доме, и собирать эту информацию. Если владелец ежедневно возвращается где-то к 17.30, за час может быть включен бойлер или отопительные устройства. По приходу домой человек попадает в теплое здание с горячей водой.

Программа может запомнить время, когда владелец ложится отдыхать и отключать нагрев воды. Таких нюансов, которые при необходимости вносятся в программу, множество. Именно наличие внешнего ПК дает большие возможности контроллеру на Ардуино.
