Система уравнивания потенциалов

Выполняем монтаж

Монтаж дополнительной СУП (ее еще называют местной) выполнить несложно. Желательно проделывать такую работу на этапе капитального ремонта, т.к. провод от коробки (КУП) до щитка нужно вести в стяжке пола. Итак, для начала Вы должны подготовить следующие материалы:

  1. Клеммная коробка со специальной медной шиной – ШДУП, как на фото ниже.
  2. Одножильный провод из меди, сечением 2,5; 4 и 6 мм2. Рекомендуется использовать провод ПВ-1 и ПВ-3.
  3. Крепежные системы – хомуты, болты, контактные лепестки. Нужны для подключения проводников системы уравнивания потенциалов к трубам и металлическим корпусам.

Подготовив такой небольшой комплект ДСУП можно переходить к монтажу. Первым делом рекомендуется составить схему уравнивания потенциалов, по которой Вы будете выполнять соединение всех элементов. Также на схеме можно зарисовать, в каких местах будет проходить провод от клеммной коробки до заземляющей шины в щитке. Примеры проектов для квартиры Вы можете увидеть на планах ниже:

После этого Вы должны подготовить коммуникации к подключению – зачистить небольшую область под хомут на трубах до металлического блеска. Это нужно для того, чтобы контакт был надежным, и система уравнивания потенциалов сработала в опасной ситуации.

Далее нужно подключить каждый элемент отдельным проводом. Если на участках отсутствует вероятность механического повреждения провода, можете для уравнивания использовать проводник сечением 2,5 мм2. Когда вероятность повреждения есть, хоть и незначительная, лучше перестраховаться и использовать провод сечением 4 квадрата. Все провода заводятся в КУП и надежно закрепляются на шине. Кстати, клеммную коробку для установки в ванной комнате рекомендуется выбирать со степенью защиты IP 54 или выше. От шины выводится провод сечением 6 мм2, который нужно проложить к квартирному щитку. Тут также есть свое определенное требование – этот проводник не должен пересекать другие кабельные линии, к примеру, если Вы решили провести электропроводку в полу.

В завершение провод подключается к шине заземления в щитке, на чем монтаж дополнительной системы уравнивания потенциалов завершается. Рекомендуем перестраховаться и вызвать электрика, чтобы он проверил работоспособность системы тестером и визуальным осмотром!

Будет интересно прочитать:

  • Как провести электропроводку в ванной комнате
  • Как бороться с низким напряжением в сети
  • Как сделать заземление в квартире

Опубликовано:
18.11.2015
Обновлено: 26.08.2019

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

  • Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
  • Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.

    Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.

  • На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
  • Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

  • Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
  • Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
  • Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
  • Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
  • Металлические трубы и кожухи системы вентиляции.
  • Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
  • Металлические оболочки бронированных кабелей.
  • Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

  • Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
  • Компоненты систем водонагрева: бойлеры, внутренние трубы.
  • Система отопления: трубы, радиаторы, полотенцесушители.
  • Система газоснабжения.
  • Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
  • Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
  • Стальные двери и дверные коробки.

На схеме это выглядит так:

  1. Шина выравнивания потенциалов.
  2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
  3. Ограничитель перенапряжения в линии данных.
  4. Кронштейны крепления заземляющих проводников к металлическим трубам.
  5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Система ДУП квартиры – монтаж

Система ДУП квартиры монтируется следующим образом.

В одном из сантехнических шкафов квартиры ставится специальная коробка, которую называют КУП (коробка уравнивания потенциалов). В этой коробку установлена соединительная гребенка для подсоединения проводников системы ДУП.

От это коробки нужно проложить провод типа ПВ3 или ПВ1 сечением 6 мм2 до квартирного щитка или этажного щита, где есть шина PE.

Далее от всех токопроводящих частей ванны, туалета и кухни нужно провести провод ПВ 3 сечением 2,5 или 4,0 мм2 и подсоединить в КУП к клеммнику.

К трубам провода ДУП присоединяются хомутами, металлические ванная, мойка, раковина должны иметь специальные «заушины» приваренные к их тыльной стороне. Другие варианты подсоединений проводников ДУП смотрим на фото.

На этом все! Вот так делается система ДУП квартиры. Отмечу, что ДУП делается в квартирах не так давно и старые многоквартирные дома «не обременены» этой системой.

ПУЭ, Издание 7, п. 1.7.82 (ОСУП) и п.1.7.83 (ДУП).

Ehto.ru

Как это работает

Предположим, что в вашей квартире все розетки и электроприборы заземлены. В теории вы чувствуете себя в безопасности. Ваш сосед снизу, проводя ремонт, заменил канализационную трубу с чугунной на пластиковую. Теперь между вашей чугунной ванной и физической землей отсутствует надежная электрическая связь. У соседа пробило изоляцию в люстре, и через влажный пол вашей ванной комнаты, потенциал порядка 100 вольт появился в ванной с водой.

Поскольку в канализационном стоке пластиковая вставка, замыкания на землю не произошло, и защитный автомат не сработал. Весь потенциал накопился в вашей ванной. Вы, находясь в воде, прикасаетесь к смесителю. Через стальные трубы водопровода, он имеет надежную электрическую связь с грунтом. Вы получаете гарантированное поражение электротоком.

Почему так произошло?

Любой проводник содержит в себе электроны. Пока нет разницы в потенциалах на концах проводника, электроны стоят на месте, и электроток не протекает. В описанной ситуации, труба водопровода имеет нулевой потенциал по всей длине. Ванна с водой, по причине распространения напряжения от неисправной проводки этажом ниже, через отрезок чугунной трубы, имеет потенциал 100 вольт. Эти предметы между собой не соприкасаются, поэтому электрического тока нет.

После касания одновременно ванной под напряжением и фактически заземленного смесителя, по вашему телу протекает электрический ток. Человек на 80% состоит из воды, поэтому он вполне себе неплохой проводник. Электроны просто устремляются от точки с меньшим потенциалом, к точке с большим потенциалом

Поэтому уравниванию потенциалов в ванной комнате следует уделить особое внимание

Справедливости ради, если бы вы просто оказались с ванной под напряжением (ничего не касаясь), и так же из нее удалились, никакого поражения электротоком не было. Вы никогда не задавались вопросом, почему птицы, сидящие на проводе ЛЭП с напряжением свыше 1000 вольт, не погибают от удара током? Потому, что у них такой же потенциал, как у провода: 1000 вольт. Они не касаются других проводов, разницы потенциалов нет, соответственно, нет и электротока через их тушки.

Еще один пример. Вставьте в отключенную розетку кусок провода (в фазу), и свободно подвесьте его, чтобы он не касался стены и пола. Подайте напряжение — ничего не произойдет. Тем не менее по всей длине провода есть потенциал 220 вольт. Стоит соединить провод с любым предметом, у которого потенциал относительно «земли» ниже, через соединитель (например, человека), потечет ток.

Отсюда вывод: любые предметы, которые в обычных условиях не находятся под напряжением (за исключением аварийных ситуаций), всегда должны иметь равный потенциал. В случае с жилыми помещениями — равный нулю. Для этого, все металлические элементы жилого дома, включая арматуры в стенах, соединяются с контуром заземления еще на этапе строительства.

Это называется: основная система уравнивания потенциалов (ОУП). Вблизи каждого здания расположена главная заземляющая шина (ГЗШ), надежно (обычно с помощью сварки) соединенная с заземлителем (контуром). Она периодически проверяется специальными службами (со временем может рассыпаться от коррозии), и монтируется еще на этапе закладки фундамента.

Можете быть уверены, что все металлические предметы вашей многоэтажки имеют электрический контакт с ГЗШ. Сразу после ввода в эксплуатацию, контур уравнивания потенциалов работает безупречно. Это требование Правил устройства электроустановок соблюдается всегда. Пока не начинаются ремонты в квартирах.

Зачем нужно уравнивать потенциал

Гении творцы черпали идеи из снов. Леонардо да Винчи, спавшему полтора часа в сутки, урывками, но равномерно – каждые 240 мин, этого хватало.Но сны он перестал видеть, а без этого творить сложно. Нет сведений, что снилось Николе Тесла, хотя его авторству принадлежит море идей. Недаром единица магнитной индукции названа его именем. Он изучал атмосферное электричество и понял, что вещь это прелюбопытная.

Согласно научной литературе, Земной шар несёт заряд отрицательного знака, равный 500 кК. За счёт атмосферных токов утечки каждые полчаса заряд теоретически обнуляется. На практике этого не происходит. Учёными установлено, что колебания атмосферного тока согласованы по времени, максимум заряда приходится на 19.00 по Гринвичу. Мистика? Нет, пульс Земли.

Работа системы

Заряд, постоянно утекающий в небо, восполняет энергия Солнца и космических излучений, правда, пока тематика изучена мало. Ясно одно: при ударе молний Земля не теряет заряд, а обретает. По периметру циклона образуется избыток отрицательных носителей, а в центре – островок положительных. При определённом значении напряжённости поля отрицательное кольцо пробивается на земную поверхность, и потенциал планеты восполняется.

Если бы схема уравнивания потенциалов охватывала планету, непогода протекала бы в тихой манере. Физика процесса пока не определена, учёные предполагают присутствие неучтённого, неизвестного фактора, помогающего управлять погодой. В ближайшее время он останется за кадром. Нам важен факт, что облака таят потенциал относительно Земли, напряжённость поля 100 В/м. Разность потенциалов между кончиком носа и стопами составляет 150 В/м.

Электрический удар мы не получаем потому, что стоим на Земле. Потенциал уравнивается, электрическое поле отклоняется вверх (изгибаются силовые линии). Но висящий в воздухе кусок металла постепенно накапливает заряд, приводящий к неожиданным эффектам. Благо, атмосферный ток характеризуется единицами мкА на квадратный метр, и процесс протекает медленно. Но постепенно поверхность металла набирает потенциал.

Если экран не заземлён в щитке, разряд статического электричества неизбежен. Удар не сильный, лёгкое покусывание. Но шина уравнивания потенциалов непременно подключена к экранирующей оплетке телевизионного кабеля для исключения описанного эффекта. Другая мера касается антенного контура. Антенный вибратор представляет замкнутый контур, часть которого присоединяется на оплётку, дополнительное уравнивание потенциалов не требуется. Для конструкций иных типов задачку выравнивания потенциалов каждого плеча решают отдельно, но все элементы заземляют.

Молниезащита

В противном случае изучаем в сети жалобы:

  • Полез менять конвертер на спутниковую тарелку, и вломило по полной программе. Помогите.
  • Ставлю жене писать КВН на видеомагнитофон, подсоединяю ТВ кабель, получаю разряд.
  • Гудит плазменная панель после заземления по европейским стандартам. А было нормально. Что делать?
  • Антенный кабель кусается.

Список легко продолжат читатели. Ответ даём в вопросительной форме: коробка уравнивания потенциалов установлена правильно? Монтаж выполнен по нормативам? Оплётка кабеля – металлический проводящий материал, по нормам её зануляют на щитках каждого этажа. Согласно правилам (РД 34.21.122) металлические части здания заводят на шину молниезащиты – контур заземления, куда по правилам TN-C-S приходит нулевой провод. В пределах квартиры потенциал уравнивают в ванной комнате.

Уравнивание и выравнивание

Разберем основные понятия и термины:

  • Уравнивание потенциалов — нивелирование разности значений электрических потенциалов между металлическими элементами электроустановки, в помещении, где размещается электроустановка, включая токопроводящие элементы здания. При этом опасной считается ситуация, когда появляется возможность одновременного касания человека проводящих частей. Достигается не размыкаемым соединением всех токоведущих частей между собой с помощью проводников.
  • Выравнивание потенциалов — это система снижения относительной разности электрических потенциалов между заземлением, доступными к прикосновению проводящими частями электроустановок, поверхностью земли и всеми металлоконструкциями здания. Для этого, система выравнивания потенциалов должна иметь не размыкаемое соединение с рабочим (защитным) заземлителем.

Кроме того, к выравниванию потенциалов относится снижение разности электрических потенциалов на поверхности грунта (пола, перекрытий) для предотвращения эффекта шагового напряжения.

Что означает термин «не размыкаемое»? Все токопроводящие линии соединены между собой постоянно (контактные колодки, винтовые соединения, пайка, сварка и прочее). Не допускается установка размыкающих устройств: плавких предохранителей, выключателей, защитных автоматов. То есть, вся система выравнивания потенциалов представляет собой единый токопроводящий контур, объединенный с аналогичным контуром защитного заземления.

Благодаря этим системам, во всех точках, которых может одновременно коснуться человек, происходит выравнивание электрического потенциала до одинакового значения. Ситуация, когда при одновременном касании в одной точке будет напряжение 220 вольт, а в другой 10 вольт, исключается.

Ваш дом становится абсолютно безопасным.

Мотивы для применения выравнивания потенциалов

Для начала следует определиться с тем, что вызывает разность и, как следствие, последующую необходимость выравнивания:

  • возникновение статического электричества;
  • различие в строении и структуре конструкций из металла;
  • повышенное атмосферное давление, возникающее при неблагоприятных погодных условиях, например, грозе;
  • влияние блуждающего тока.

Все выполненные из металла устройства соединены друг с другом, поэтому при появлении разницы потенциалов между отдельными конструкциями при прикосновении человека к нескольким объектам сразу приводит к удару током.

Обратите внимание! Примером такой опасности является ситуация, когда человек принимает душ и получает электрическую травму. Это происходит вследствие того, что ток проходит по человеческому телу, как по проводнику, от предмета с большим потенциалом к объекту с меньшим

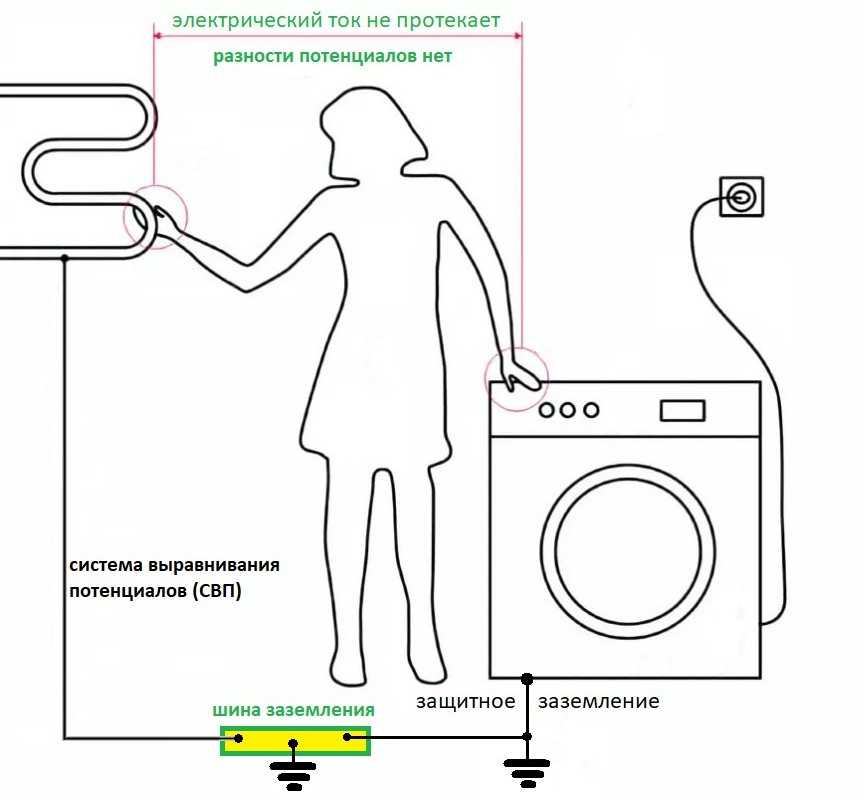

Человек, касающийся двух проводников

Во избежание подобных опасных для жизни людей ситуаций уменьшается или устраняется разность потенциалов с применением заземления.

В чем заключается смысл выравнивания потенциалов?

Такое явление как разность потенциалов может быть спровоцировано большим количеством различных факторов. Некоторые из них выглядят следующим образом:

— Перенапряжения в атмосфере;

— Блуждающие сгустки энергии;

— Статическое напряжение;

Наиболее опасной является такая разность потенциалов, которая возникает в результате утечек напряжения из неисправных участков электропроводки посредством вещей, изготовленных из металла или электрической бытовой аппаратуры. В качестве примера можно рассматривать следующую ситуацию: человек, проживающий в многоэтажном доме, находясь в своей ванной, касается трубы, изготовленной из металла, и получает удар электрическим током. Подобная ситуация возникла из-за того, что изоляция электроприбора, находящегося в другой квартире, является неисправной. По причине неисправной изоляции потенциал металлической трубы изменился и человек, коснувшийся ее, получил поражение электрическим током.

Для того чтобы провести выравнивание потенциалов всех электрических приборов, которые могут представлять собой опасность, их надо объединить. Проще всего такую манипуляцию выполнить с помощью медной проволоки, объединяя стоящие рядом приборы, трубы и другие объекты. Создав общую цепь между трубами или между приборами, человек выравнивает потенциал.

Однако объединения всех потенциально опасных объектов недостаточно. Для полной безопасности в процессе использования электрических бытовых приборов необходимо, чтобы проводка была заземлена.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается

Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже

Более подробно увидеть весь процесс Вы можете на наглядных видео примерах:

Видео инструкция по созданию защитной линии (часть 1)

Видео инструкция по созданию защитной линии (часть 2)

Ошибки при монтаже заземляющего контура

Похожие материалы:

  • Как сделать освещение в доме
  • Как сделать контрольную лампу электрика
  • Почему срабатывает УЗО в доме

Принцип работы и монтаж КУП

Схема подключения Чтобы предупредить образование разности потенциалов, в помещениях устанавливают коробку управления. Принцип работы устройства заключается в параллельном соединении всех конструкций, изготовленных из металла. Коробка КУП объединяет в единый контур все токопроводящие объекты.

Установить систему выравнивания потенциалов в домашних условиях не составляет особого труда. Она получила название – местная система. Монтировать такую конструкцию рекомендуется во время проведения ремонта в квартире, поскольку требуется от распределительного щитка до КУП вести провод под полами.

Для монтажа установки потребуются следующие инструменты и материалы:

  • Крепежные соединения – фиксирующие лепестки, хомуты, болты. Их эксплуатируют для соединения проводов всего контура.
  • Клеммная коробка с шиной, изготовленной из меди (ШДУП).
  • Медные одножильные провода. Площадь сечения таких кабелей должна колебаться в пределах 2,5 – 6 мм.кв., марка – ПВ1.

Если весь необходимый инвентарь подготовлен, можно приступать к монтажу. Предварительно составляют схему соединений, чтобы правильно уравнять потенциалы. Также схематически изображаются места проведения кабелей от коробки до шины заземления в распределительном щите.

Следующий этап – подготовка к подключению самих коммуникаций. Зачищают места контакта до образования характерного металлического блеска

Это важно, поскольку обеспечивает надежное соединение. В нештатной, аварийной ситуации система выравнивания потенциалов не даст сбой

Подводят кабели к каждой части цепи. Все проводники заводят в коробку и осуществляют надежное соединение с шиной.

Самый оптимальный вариант – устанавливать систему еще на этапе строительства здания, однако существуют ограничения по ее использованию:

  • Запрещено монтировать в домах, где установлена система заземления типа TN-C с PEN проводником.
  • Если дома установлены пластиковые трубы, изготовленные из полиэтилена, они разорвут цепь, что приведет к удару током.

Площадь сечения используемого проводника должна быть не менее рекомендованного значения.

Как монтируется ДСУП?

  1. В первую очередь необходимо определиться с местом установки коробки уравнивания потенциалов (КУП).
  2. Далее нужно соединить шину PE вводного электрического щитка (квартиры, дачи) с шиной PE, расположенной в коробке уравнивания потенциалов (КУП). Делается это медным проводом сечением 6 кв.мм.
  3. Третьим шагом, согласно ПУЭ-7, будет соединение всех металлических конструкций ванной комнаты:
    • отопление;
  4. холодный водопровод;
  5. горячий водопровод;
  6. ванна или душевая кабина.
  7. Защитные проводники уравнивания потенциалов от заземленных конструкций прокладываем и подключаем к шине PE в коробке уравнивания потенциалов (КУП). Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.
  8. Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Система выравнивания потенциалов

Механизм для уравнивания потенциалов является достаточно важной системой. При этом каждый желающий, имея в своем расположении необходимую информацию, может собрать такой механизм собственноручно, не привлекая помощников со стороны

Монтаж такой системы выполняется в 5 этапов, выглядят эти этапы следующим образом:

— Монтаж короба, в который будет помещена шина заземления;

— Монтаж от шины и подсоединение медного электрического шнура имеющего изоляцию. Сечение шнура не должно быть менее 4 миллиметров;

— В заранее подготовленный канал внутри стены помещаются отдельные шнуры, которые будут соединять приборы между собой. Так происходит выравнивание потенциалов.

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

  1. открытые проводящие части стационарных электроустановок,
  2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
  3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

  • открытые проводящие части стационарного электрооборудования;
  • сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
  • нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

  1. коробки уравнивания потенциалов (КУП);
  2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

  • отопления;
  • холодного и горячего водопровода;
  • ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
