Пайка паяльником в домашних условиях

Технические требования

Для того чтобы правильно выбрать паяльник для пайки микросхем потребуется более подробно разобраться с такими его характеристиками, как особенности конструкции нагревателя, потребляемая мощность и тип жала. Удобнее будет рассмотреть каждый из этих факторов по отдельности.

Конструкция нагревательного элемента

Тип узла нагрева микропаяльного устройства выбирается, исходя из предполагаемого режима работы с ним. Спиральные нагреватели, отличающиеся большой инерционностью, как правило, используются при необходимости длительной пайки изделий. В отличие от них инструменты с керамическими нагревательными элементами характеризуются высоким быстродействием, но при этом они менее долговечны.

Для начинающих радиолюбителей с небольшим стажем работ для пайки микросхем лучше всего подойдёт модель, оснащённая спиральным нагревателем. При таком выборе одновременно удаётся получить выигрыш и по расходу электроэнергии.

По способу нагрева рабочей части оптимально подходят электрические устройства, работающие от сети 220 Вольт (через трансформатор) или от USB разъёма.

Мощность

Для пайки микросхем следует применять мини паяльники с электрической мощностью до 12-ти Ватт. Обычно этот показатель стараются сделать ещё ниже, для чего не исключается вариант применения устройств, питающихся от разъёма USB (мощность не более 8-ми Ватт).

В отдельных случаях выбирают паяльники с ещё меньшим показателем, не превышающим 4-х Ватт. При этих значениях мощности выход из строя миниатюрных элементов практически исключается.

Более мощный паяльник может потребоваться лишь в случае, когда необходимо выпаять заведомо неисправную микросхему. В этом случае следует применять специальные средства, обеспечивающие сохранность контактных пятачков и подводящих дорожек на демонтируемой плате.

Перед пайкой новой микросхемы из всех существующих и подходящих для этих целей моделей предпочтение следует отдать паяльникам, оснащенным терморегулятором.

Кроме того, нежелательно, чтобы мини паяльник работал непосредственно от сети 220 Вольт, так как в этом случае через него на ножки чипа может попасть высокое напряжение. Оптимальными для таких ситуаций являются пониженные величины питания (12, 24 и 36 Вольт), получаемые посредством трансформатора с регулируемой вторичной обмоткой.

Иногда такие преобразователи входят в комплект фирменных паяльных устройств или продаются отдельно. Для желающих немного сэкономить существует неплохой вариант – изготовить понижающий трансформатор своими руками. Для этого можно воспользоваться любым старым модулем, в состав которого входит трансформаторный блок, и перемотать его вторичную обмотку под требуемое напряжение.

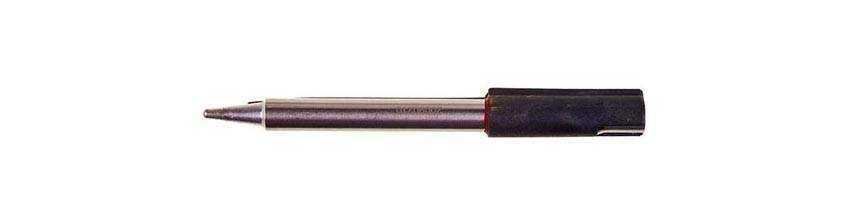

Качество жала

Миниатюрный паяльник, помимо всего прочего, должен оснащаться подходящим для пайки микросхем жалом, которое должно быть достаточно тонким и износостойким. Его рекомендуемая толщина – не более 3 миллиметров – выбирается из условия удобства пайки ножек чипа в самых недоступных местах.

Стандартное расстояние между ножками микросхемы в отдельных случаях не превышает одного миллиметра, что также определяет предельно допустимую толщину рабочей части паяльного инструмента.

При выборе следует определиться и с формой жала, оптимально подходящей для работы с микросхемами. В рассматриваемом случае проще всего воспользоваться вариантом со скошенной конечной частью, которую можно получить, если воспользоваться напильником.

Для облегчения выбора подходящего для пайки наконечника специалисты советуют при покупке паяльника обратить внимание на модели, в комплект которых входит целый набор таких жал

Ещё одной важной характеристикой рабочей части паяльника является его износостойкость, при оценке которой необходим учёт ряда факторов. Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Ещё одной важной характеристикой рабочей части паяльника является его износостойкость, при оценке которой необходим учёт ряда факторов. Прежде всего, следует определиться с тем, имеет ли смысл приобретать дорогостоящее жало только для того, чтобы запаять одну микросхему

Но если приходится работать с чипами постоянно – лучше один раз поиздержаться и приобрести пусть и не очень дешёвый, но зато надёжный износостойкий наконечник.

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

Одна из схем устройства паяльника своими руками

Необходимые материалы, которые потребуются для изготовления:

• Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
• Обычная шариковая ручка.
• Небольшой кусочек проволоки с диаметром примерно 0,8м м.
• Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
• Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

1. С резистора снимается слой лака и краски.
2. Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
3. В передней его части делается пропил, куда установится токовод.
4. Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
5. В пропил вставляется проволока, затем она припаивается крезистору.
6. К печатной плате припаиваются итоководы.
7. Производится крепеж проводов для питания.
8. Далее они подключаются квходам резистора.
9. Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.

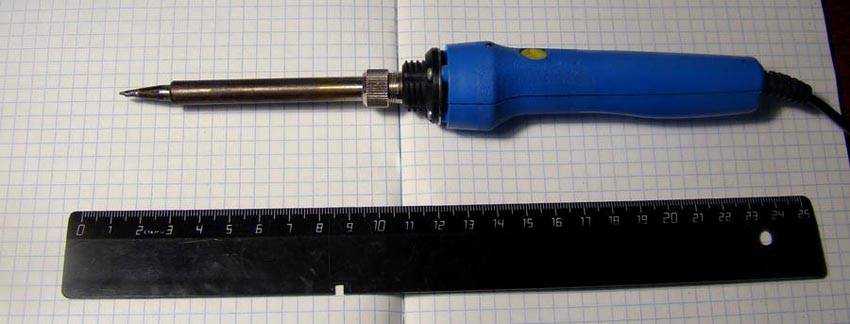

Пример самодельного устройства

Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

Популярные бренды

Когда основные критерии покупки определены, возникает вопрос о выборе производителя. Домашние мастера и профессионалы интересуются, стоит ли переплачивать за бренд, можно ли приобрести хороший паяльник, у не раскрученной компании. Ниже представлены производители, чей инструмент пользуется широкой популярностью.

Rothenberger  европейский производитель, занимающий ведущие позиции в сфере выпуска специализированного оснащения для строительства, производства. Его продукция востребована среди домашних мастеров, частных сантехников, крупных строительных организаций, управляющих компаний, обслуживающих многоквартирные дома. Ассортимент производителя отличается разнообразием. В нем представлено все: от паяльника для домашнего мастера, до высокотехнологичных сварочных аппаратов, стоимость которых достигает десятков тысяч.

Gerat специализируется на выпуске оснащения для слесарных, сантехнических работ. Бренд  появился относительно недавно, но сумел быстро завоевать сердца профессионалов и любителей. Демократичная стоимость, универсальность оснащения обеспечивает возможность использовать паяльники производителя в самых разных сферах.

Valfex  — компания начинала работу, как производитель пластиковых труб, фитингов, прочих аксессуаров для создания трубопроводов из полимеров. Сегодня предприятие предлагает и широкий комплект оборудования для монтажа. В ассортименте представлены любительские модели, а также профессиональные наборы с богатым комплектом насадок, упакованные в практичный кейс.

Представленные выше производители работают в области сантехнических приборов, аксессуаров, оборудования. Однако паяльники для монтажа полипропиленовых труб выпускают и компании, разрабатывающие электроинструмент. Выбирая оборудование таких торговых марок PATRIOT, Энкор, Калибр легко подобрать недорогую, но качественную модель.

ELEMENT 937D 15288

Китайский Элемент — разновидность паяльной станции, используется для ручного демонтажа или монтажа мелких радиоэлементов. Диапазон нагрева неплохой, в отличие от предыдущих экземпляров – от 200 до 480 градусов. Температура плавно регулируется. Основные сведения об аппарате:

• мощность – 45 Вт;
• форма жала – прямая;
• есть возможность смены жала;
• форма наконечника – конус.

Прибор не может похвастаться обилием функций и возможностей, но отлично подойдет для подарка и последующего использования в быту.

Для любительского уровня выполнен паяльник очень хорошо. Цена адекватная и радует гарантия. Коннектор не выпадает, так как он завинчен. Стальная оболочка защищает нагреватель. Позволяет активно работать.

Провод сделан из силикона, но если случайно коснется жало к нему, то он будет плавиться.

Плохо себя показывает прибор с большими площадками, мощности не хватает. 45 Вт чувствуется только на медных жалах, а остальные ощущаются на 30-35 Вт. Подставка не очень хорошо фиксирует устройство. В комплекте есть тонкие наконечники, но их мало (могло бы быть больше).

TOPEX 200 Вт 44E031

Инструмент электрический и имеет рабочую температуру 410 градусов. Используется для соединения металлических деталей с помощью низкотемпературного припоя. Производство китайское, поэтому и цена очень доступная. Эксплуатируется во время кровельных и механических работ. Разрезает виниловые материалы, нужен в качестве маркировочного инструмента и для пайки листового металла. Он один из первых в рейтинге по продажам недорогих паяльников.

Качество агрегата на высоте за свою стоимость. Разогрев до максимальной температуры происходит очень быстро. Рукоятка выполнена хорошо, за неё удобно держать, не скользит. Она защищена. Подходит аппарат только для мягкой пайки.

Шнур мог бы быть длиннее. При первом включении стоит ужасный запах горелого.

Почему паяльник-пистолет называют импульсным?

Понятие импульсного паяльника в советском союзе появилось еще до внедрения блоков питания с широтно-импульсной модуляцией (ШИМ). Так что в те времена импульсным называли паяльник-пистолет, у которого есть кнопка включения и выключения. Получается, что можно в прерываемом режиме подавать питание на нагревательный элемент. Для простоты их стали называть импульсными.

Такие паяльники отличаются быстрым временем нагрева жала. Кстати, в качестве жала используется U-образный кусочек стальной или медной проволоки диаметром от 1 до 3 мм. Через него по токосъемников с закрепляющими винтами протекает большой величины переменный ток от понижающего трансформатора. Диаметр проволоки подобран так, чтобы при номинальной мощности трансформатора жало быстро нагревалось (1 — 3 секунды), но не прогорало быстро.

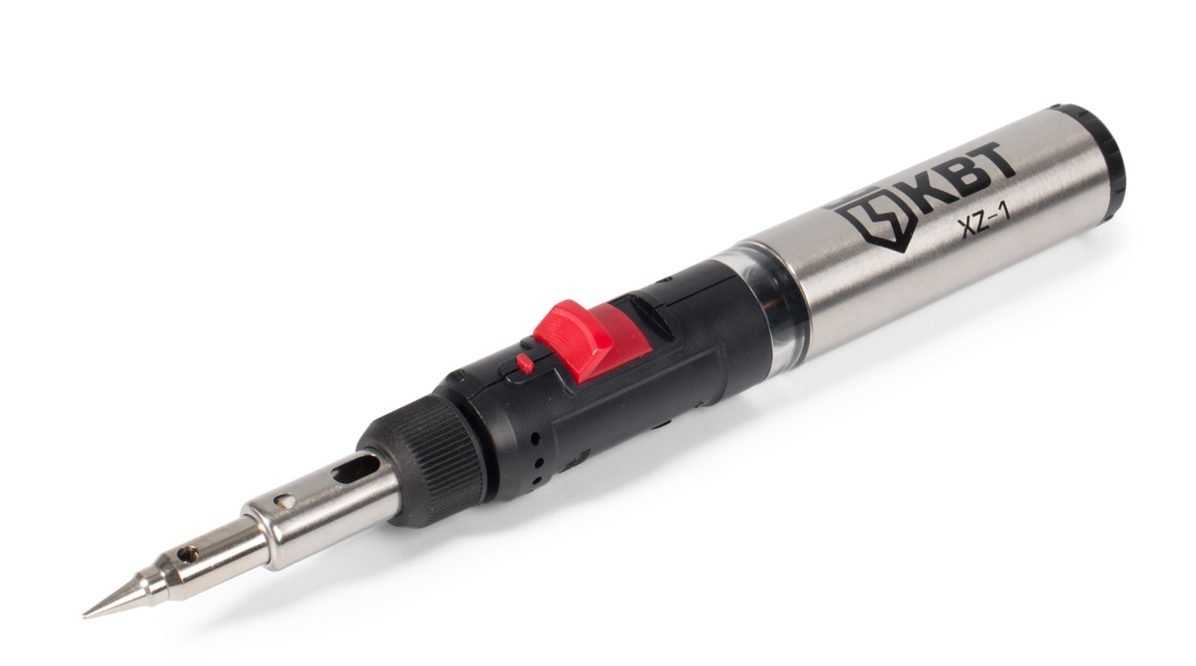

KVT XZ-1

Газовый паяльник рекомендован для использования в труднодоступных местах, из-за своей мобильности и компактности. В комплекте к девайсу идет:

• защитный колпачок;
• рефлектор;
• 4 насадки для пайки;
• пластиковый кейс;
• губка для снятия припоя.

Аппарат имеет пьезоэлектрическую систему зажигания. Работает на высокоочищенном бутане (как для зажигалок). Используется в трех режимах:

• паяльник;
• фен для термоусадки;
• газовая горелка.

Максимальная температура в первом случае – 580 градусов. В режиме горелки, пламя нагревается до 1300 °С.

В режиме фена – 550 градусов. Агрегат имеет кнопку защиты от ненамеренного включения. Работает на полном баллоне – 120 минут. Вес – 120 грамм.

Удобно сделана возможность просмотра остатка газа. По сравнению с огромными конкурентами, очень удобный и практичный. Радует комплектация. Имеет складную ножку, из-за чего не нужно переживать, куда деть горячий девайс.

С другой стороны, включается паяльник долго и хитро-мудро. Не хватает флюса в комплекте. Неудобная блокировка запуска. В режиме фена работает не очень: долго греется и не справляется с функциями.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Модель фирмы «Ersa»

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

1. Для домашней пайки электроприборов.
2. Для работы (ремонта электроники).
3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций

Немецкая фирма «Ersa» и китайский производитель «Quick»

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

Китайская модель фирмы «Quick»

Паяльные станции производителя «Quick»

• Quick 202В УЫВ – для непрофессионалов.
• Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

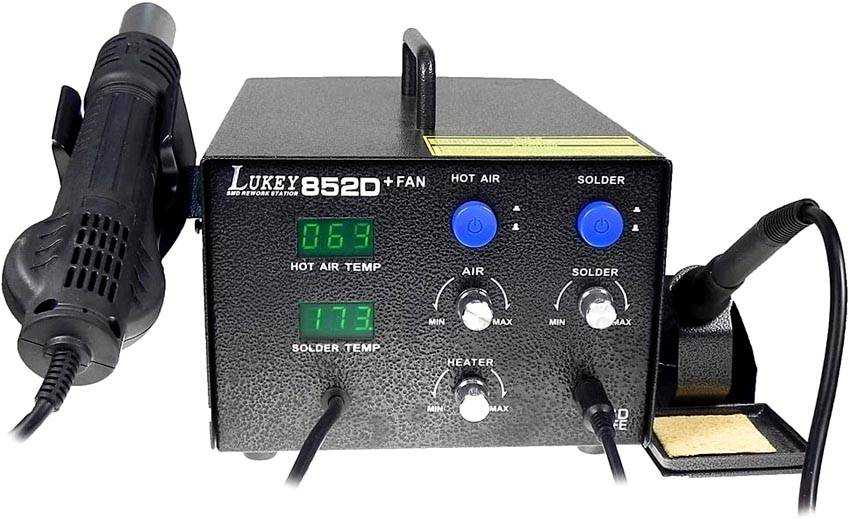

Модели фирмы «Lukey»

На данный момент самые бюджетные паяльные станции производит фирма «Lukey», которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Качественная паяльная станция

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Какая температура должна быть?

Как уже было сказано, наиболее комфортным для работы температурным диапазоном считаются показатели от 245 до 300° C. Но суть в том, что все паяльники рассчитаны для обработки различных металлов. Например, для пайки некоторых металлов паяльнику необходимо разогреваться до 600 градусов. При этом их мощность тоже может варьироваться. Оптимальным считается диапазон от 25 до 40-60 Вт. Гораздо реже встречаются паяльники с минимальной мощностью в 8 Вт и максимальной – 200 Вт. Как правило, высокой обладают паяльники, используемые на производствах в промышленных масштабах. Устройства для работы в домашних условиях значительной мощностью не обладают. Но рабочая мощность обычного бытового прибора может достигать и 100 Ватт.

Относительно припоя

Рабочая температура паяльника для каждого процесса определяется в индивидуальном порядке. В процессе пайки однотипных контактов допустимо устанавливать одинаковую температуру. Но при этом и состав припоя должен быть идентичным.

В зависимости от типа припоя температура жала прибора должна быть следующей:

• сплав Вуда – 75;
• сплав Розе – 95;
• ПСРЗИ – примерно 145-146;
• ПОЗИ 30 – 175;
• ПОС 61 – 195-197;
• О2 – 237;
• ПСР – 240;
• ПСР 2 – 248;
• ПСР 1.5 – 285;
• ПОС 10 – 305.

Все представленные температурные показатели имеют единицу измерения°C.

В зависимости от материала

Температура жала – это очень важный показатель, который необходимо изменять не только из-за состава припоя, но также и в зависимости от типа обрабатываемой поверхности

Здесь важно знать не только температуру паяльника, но и температуру, при которой происходит плавление обрабатываемого металла

Температура плавления наиболее распространённых металлов разная и выглядит следующим образом:

• чугун – 1200;
• сталь – 1400;
• серебро – 961,9;
• свинец – 327,4;
• олово – 231,9;
• медь – 1084,5;
• золото – 1063;
• железо – 1539;
• алюминий – 660,4.

Основные виды

Прежде чем выбрать паяльник для дома, нужно разобраться, какие типы бывают и чем они отличаются. Это поможет сориентироваться в том, какая модель подойдет лучше.

Традиционные электрические паяльники с нагревателем в виде нихромовой спирали практичны и долго служат, но они относительно долго разогреваются, и следить за температурой не всегда удобно.

Современные модели снабжают терморегуляторами. Если выбрать такой вариант, то это упросит работу.

Можно выбрать электропаяльник с керамическим нагревателем, который разогревается значительно быстрее, и выдает большую мощность. К его недостаткам относят хрупкость.

Паяльник нельзя ронять и постукивать о край стола или подставки, стряхивая припой. Нежелателен также резкий перепад температур, попадание воды на жало.

Выпускают маломощные аккумуляторные паяльники (до 15 Вт), которые стоит выбрать для работы с мелкими деталями и микросхемами для кратковременного применения.

имеют форму пистолета, нагрев происходит при нажатии на курок. Они довольно удобны при пайке деталей, до которых трудно добраться, снабжаются подсветкой.

Интересны индукционные модели для пайки, представляющие разработки нового поколения. Нагрев в них называют умным, он происходит за счет действия вихревых электромагнитных полей, причем разогревается только жало, что весьма экономично. обычно подключают к .

Если требуется паять медные трубы или высокотемпературные сплавы, то лучше выбрать газовую горелку, поскольку только она обеспечит требуемый разогрев.

Для тех, кто овладел навыками работы с обычным паяльником, работает много и часто, желательно приобрести паяльную станцию. Это профессиональный прибор, способный поддерживать постоянную температуру жала, и позволяющий управлять нагревом. Часто их снабжают отсосом припоя, сменными жалами, подставкой.

Электрический паяльник

При выборе паяльника необходимо руководствоваться надежностью, безопасностью и универсальными возможностями устройства. Среди основных типов электрических паяльников выделяют стержневые и импульсные модели инструмента.

Так, импульсный паяльник зачастую используется для паяния микросхем. У таких аппаратов нагрев  происходит достаточно быстро, они обладают удобством при эксплуатации за счет эргономичности конструкции. При этом стоимость таких изделий гораздо выше нежели на другие паяльные инструменты.

Что касается стержневых, то можно отметить их практичность, надежность, универсальность. Модели отвечают всем стандартным требованиям эксплуатации.  Однако временные затраты для их разогрева гораздо больше, нежели у импульсных моделей.

Электрические модели лучше выбирать учитывая их особенности и значение:

• мощности;
• габаритов;
• рабочего напряжения;
• типа используемого нагревательного элемента;
• формы и материала жала;
• дополнительных критериев.

Если паяльники не предназначены под определенную специфическую работу, а выбираются исключительно для домашних нужд, то задачу по выбору инструмента можно решить при помощи двух способов:

1. Покупкой универсального инструмента, у которого имеется средняя мощность.
2. Приобретением двух разных паяльников для разных работ, под мелкие и крупные объекты.

Исходя из целевого предназначения паяльника инструмент различается по следующим признакам мощности:

1. От 3 до 10 Вт — применяется для пайки мелких деталей (микросхем).
2. От 20 до 40 Вт — универсальная мощность. Используется для большинства работ.
3. От 60 до 100 Вт — данная мощность необходима для распайки толстых кабелей и других габаритных элементов.
4. От 100 до 250 Вт — применяется при работе с крупными металлическими предметами.

Характерной особенностью паяльников, которые потребляют большую мощность, является многофункциональность и надежность. Применение их для бытовых работ является нецелесообразным.

Говоря про габариты и форму инструмента, можно отметить, что эти критерии влияют на удобство его эксплуатации. Чем меньшими размерами обладает паяльник, тем более он удобен в работе. При этом, если у него короткая ручка, то расположение руки гораздо ближе к раскаленному железу. Данный недостаток может послужить причиной ожога. В связи с этим нужно выбирать оптимальный варианты, которые позволят выполнять работу качественно и исключить возможность травматизации.

Крепление жала в конструкции паяльника должно быть прочным. Оно должно быть ровным и прямым. Качество пайки и простота использования инструмента в большинстве случаев определяются формой жала.  Оно может быть выполнено в виде лопатки, конуса, иглы и других модификаций. Удобный и практичный паяльник будет в том случае, если у него будет предусмотрен набор жал с различными размерами и формой.

Подходящий материал для изготовления жала — плотная кованная медь. На рынке могут представлены насадки из других материалов, однако они гораздо хуже медных.

Медь придает стойкости жалу, что влияет на его удобство и долговечность

При проведении длительных работ, важно выбирать материал, который устойчив к воздействию высоких температур на протяжении значительного периода времени.  Это позволит исключить частую замену жала и брак выполняемого изделия

Среди необходимых особенностей конструкций паяльника выделяют:

1. Функцию, позволяющую регулировать длину жала.
2. Функцию, позволяющую выполнять замену жала.

Для изготовления ручки паяльника используются различные материалы. Дерево отличается наиболее лучшими теплоизолирующими свойствами. Эбонитовые ручки являются увесистыми и тяжелыми. Пластиковые более легкие, однако они сильно греются при работе.

Корпус некоторых моделей оснащен отверстиями, которые беспрепятственно позволяют выходить горячему воздуху. Кроме того, на изделиях устанавливается фартук, не удлиняющий ручку, а увеличивающий ее поверхность, что влечет за собой более сильное рассеивание тепла и устранение дискомфорта.

Виды паяльников

Паяльные приборы подразделяются на несколько видов, которые отличаются как конструктивными элементами, так и назначением:

Электрические паяльники

Оснащены керамическими/спиральными нагревателями. Это самый простой и доступный вид устройства. Конструкция состоит из ручки, корпуса с жалом и нагревательным элементом внутри. Форма жала может быть в разном исполнении: игольчатая, срез под одним или двумя углами, четырёхугольная, изогнутая. Вид наконечника подбирается в зависимости от поставленной задачи и обрабатываемых материалов.

Ещё одной разновидностью электропаяльников являются приборы импульсного типа. Стоимость их немного выше, однако, это оправдывается удобством и качеством выполнения пайки на печатных платах и микросхемах. Рабочий режим включается нажатием и удержанием кнопки пуска.

Всего за несколько секунд наконечник нагревается до нужной температуры. Современные модели оснащены регуляторами мощности и нагрева, что позволяет производить пайку не только мелких, но и крупных деталей.

Электрические модели легки в применении, достаточно включить в розетку (напряжение 220 В) и установить температурный режим (если в модели предусмотрен терморегулятор). Они имеют простую конструкцию, при необходимости можно отремонтировать поломку самостоятельно.

Диапазон мощности (от 25 до 200 ватт) даёт возможность подобрать оптимальный вариант. Импульсные паяльники к тому же экономичны, ведь расход энергии происходит только во время нажатия кнопки. Однако стоит учесть, что дешёвые устройства быстро перегорают. Ремонт их нерентабелен, проще избавиться от поломанного прибора. Изъян импульсного устройства – отсутствие точной настройки температуры.

Современные модели электрических паяльников оснащены регуляторами мощности и нагрева, что позволяет производить пайку не только мелких, но и крупных деталей

Индукционные паяльники

Функционируют с помощью катушки индуктора. Наконечник прибора покрыт ферромагнитным составом, который обеспечивает автоматическое поддержание температуры жала в определённом интервале, при этом не требуется техническая поддержка управляющей электроники и терморегулятора.

Картридж представляет собой тонкую трубку, что в сочетании с лёгким антистатичным материалом делает ручку довольно эргономичной. При работе с таким прибором рука не напрягается сильно, а конструкция позволяет выполнять пайку более точно.

Недостатков у индукционных паяльников практически нет, однако специалисты отмечают, что все сложности при выполнении работы связаны с отсутствием термостата.

Термовоздушные устройства

Функционируют за счёт подачи потока горячего воздуха через керамический или спиралевидный нагреватель в сопло. Приборы данного вида подразделяются на компрессорные и турбинные. Температура подаваемой струи достигает высоких показателей (100-500°С).

Преимущество данных паяльников заключается в формировании большого потока воздуха, что даёт возможность спаивать детали разного размера. К тому же стоимость таких приборов невысокая.

Из недостатков выделяются: сильный поток может сдуть детали с рабочего стола, а также неравномерный прогрев поверхности. Также стоит отметить, что для выполнения разных работ потребуется менять насадки.

Газовые устройства

Оснащены горелкой. Использовать такие паяльники очень удобно в местах, где отсутствует электрическая сеть. Компактные размеры и небольшой вес дают возможность производить пайку практически в полевых условиях. Для соединения двух поверхностей применяется открытый огонь. Заправка осуществляется с помощью обычного газового баллончика.

Из преимуществ выделяется автономность прибора. Среди недостатков: выбросы продуктов горения в атмосферу, пожароопасность, необходимость производить замену насадок в зависимости от планируемых работ.

Использовать газовые паяльники очень удобно в местах, где отсутствует электрическая сеть

Молотковый паяльник

Представляет самый старинный вид. В современном исполнении может быть электрическим или нагреваться на открытом огне. Конструкция представляет собой ручку с толстым наконечником, отсюда и произошло название. В основном такие устройства используются для пайки больших деталей, проводов большого сечения, труб, жестянок.

Основные преимущества заключаются в доступности самостоятельного изготовления и мощности, соответствующей электрическим приборам в 100-150 ватт. Недостатками считаются отсутствие регулировки температуры и ограничения в применении.

Конструкция представляет собой ручку с толстым наконечником, отсюда и произошло название
