Электрическая схема стиральной машины

Порядок замены прессостата

Убедившись в неисправности датчика уровня воды, можно менять его на новый экземпляр. В случае неисправности прессостата можно выполнить ремонт стиральной машины своими руками. Ремонт датчика уровня воды не имеет смысла, так как его корпус неразборный и попытки разобрать приведут к поломке внутренних деталей. Новый датчик уровня воды должен быть точно такого же типа и наименования, как и старый, соответствующий данной марке и модели машинки с учётом ёмкости загрузочного барабана. Его также не помешает проверить перед установкой. Установка блока производится в обратной последовательности действий по демонтажу:

закрепление на место с помощью крепёжных винтов;
подключение шланга к штуцеру и затяжка хомута;
подключение проводки с разъёмом;
установка верхней крышки и затяжка крепёжных болтов.

После того как закончите ремонт, следует включить стиральную машину и проверить работу в нескольких режимах или выполнить контрольную стирку.

Выход из строя обмотки электромагнита: есть ли выход

Если предыдущий способ не решил проблему, придется вскрывать верхнюю крышку. Это несложно, нужно лишь открутить два винта сзади, сдвинуть ее немного назад и поднять. Доступ к клапану для подачи воды стиральной машины будет свободен. Необходимо отсоединить провода от клемм и проверить наличие сопротивления между ближайшими (они расположены парами по количеству секций) про помощи мультиметра. Оно должно быть в пределах 2-4 кОм. Если показатели не соответствуют, значит, обмотка перегорела.

В этом случае о ремонте клапана подачи воды в стиральной машине уже речи не идет — только замена. То же касается и засора мембраны — почистить ее не удастся (такое происходит при пробое внешней фильтр-сетки). Однако в этом случае ситуация будет противоположной — вода будет поступать в машинку независимо от того, работает она или полностью отключена. К счастью, мембрана по образцу — хороший выход в такой ситуации, ее могут изготовить специалисты для замены изношенной.

Импульсные источники питания стиральных машин

Говорят, импульсных источников питания в стиральной машине нет. Неправда. Ariston/Indesit может похвастаться целой плеядой изделий. Микросхема TNY 264 PN эксплуатируется итальянцами. Глобальный ключ в виде микросборки, вдобавок сравнивает выходные напряжения с номиналами. Принцип работы прост: при появлении питания генератор импульсов нарезает выпрямленное напряжение сети 230 вольт.

Что такое импульсный источник питания? Отличается от рассмотренного выше размером трансформатора. Что в случае со стиральными машинами не столько помогает снизить вес, сколько экономит материалы производителю, уменьшает занимаемый объем. Главные неисправности импульсных блоков питания ограничены неисправностью составных частей.

На входе стоит защитный варистор. Проверяйте целостность. Затем гармоники входного напряжения фильтруются при помощи конденсаторов, индуктивностей, резисторов. Выпрямитель двухполупериодный, либо однополупериодный (настолько низок ток потребления). Один варистор защищает вход микросхемы против скачков напряжения, закорачивая на землю. Выпрямленное напряжение нарезается импульсами. Открывается наибольший простор техническим решениям. Понять, что сломалось, поможет тщательное изучение схемы. Ключом послужат транзисторы, тиристоры, симисторы. Территориально может располагаться на плате, либо входить в состав микросборки.

Стиральная машина

Чтобы понять, почему стиральная машина не включается, придется изучать документацию. TNY 264 PN имеет защиту против коллизий (однако боится воды), стоит порядка 60 рублей. Лучше, нежели брать новую стиральную машину.

Микросхема. Документация выложена в свободном доступе. Сборка снабжена встроенным источником питания 5,8 вольт, генератор импульсов частотой 132 кГц. Питание берется с входа Drain (D). Поясним. Первичная обмотка заземляется через микросхему, процессом управляет внутренний генератор импульсов, сразу получается нарезка. С этого потенциала берется питание внутренних 5,8 вольт. Схемы импульсных источников стиральных машин Indesit малопонятные. Избегаем приводить документацию, покажем типичный пример включения микросхемы из фирменного проспекта на изделие.

Примерно в этом режиме сборка используется в стиральных машинах. Вторичных обмоток трансформатора две: 5 и 12 вольт постоянного напряжения. Приведем назначение выводов микросхемы:

Bypass (BP) предназначен для заземления через конденсатор емкостью 0,1 мкФ. Позволяет работать внутреннему источнику питания 5,8 вольт.
Enable/under-Voltage (EN/UV). У контакта двойственная функция. Во-первых, это разрешение рабочего режима, а во-вторых, датчик по минимальному напряжению. Если к линии постоянного тока через резистор подходит обратная связь, выполняется коррекция режима в нужную сторону. При отсутствии резистора микросхема умеет определять ситуацию, не выполняет контроль за режимом.
Source (S) провод заземления внутренних МОП-структур.
Source (HV RTN) заземлен, используется для замыкания тока через первичную обмотку.

Получается, силовой ключ на МОП транзисторе помещен в одном корпусе с генератором импульсов. Схема отличается от типичных блоков питания. Внутри защита против перегрузки по максимальному току, также выключение при перегреве. Получается самодостаточная конструкция. Вырабатывает импульсы для трансформатора, попутно контролирует выходные напряжения.

Подготовка сварочных электродов (стержней)

Ещё один ответственный момент сборки точечного агрегата своими руками – изготовление сварочных электродов. Для этого лучше всего подходят медные прутья, соответствующие требуемому для сварки размеру (их толщину рекомендуется выбирать не менее чем у подводящих проводов).

При планировании сборки сварочного аппарата вручную допускается использовать старые жала обычных электрических паяльников, рассчитанных на значительную мощность (более 100 ватт).

В условиях точечной контактной сварки с течением времени форма таких электродов будет изменяться. Сначала их можно слегка подточить, а после длительной эксплуатации заменить новыми.

На концах проводов следует сделать специальные медные наконечники, посредством которых они будут подсоединяться к проводам. Каждый такой наконечник должен надёжно спаиваться с подводящим ток проводом, что исключит возможность снижения проводимости из-за окисления меди.

Для выполнения этой непростой задачи лучше всего воспользоваться фирменными лужеными изделиями, рассчитанными под пайку и продающимися в любом магазине электротехники.

Причиной завышенного сопротивления в цепи точечной сварки может быть и некачественный контакт в соединениях наконечников и электродов. Поскольку стержни должны периодически сниматься, то сделать что-то в этой части цепи не представляется возможным.

Единственное, что можно предпринять для снижения переходного сопротивления в контактной зоне, это периодически очищать их от появляющегося в процессе эксплуатации окисла.

Основные причины неисправности АКБ

Существует несколько основных причин, которые снижают эксплуатационную долговечность стартерной батареи. Например, повышенный самозаряд, который зачастую является следствием попадания в электролитическую жидкость вредных примесей и доливки недистиллированной воды в устройство. Устраняется такая неисправность способом разрядки батареи до значения напряжения в 1,1 Вольт. После этого старый электролит сливается, а батарея тщательно промывается и наполняется новым веществом.

Также значительно снизить срок службы и функциональное состояние автомобильного аккумулятора может такая неисправность, как короткое замыкание. Зачастую оно происходит по причине разрушения сепараторного устройства, следствием чего становится соприкосновение пластин. Иногда такой негативный эффект вызывается зарядкой сильными токами. Устраняется эта неисправность путем замены поврежденных электродов и разрушенных сепараторов.

Главное помнить, что только строгое соблюдение правил и норм эксплуатации электрооборудования в соответствии с его техническими характеристиками позволит максимально увеличить долговечность стартерной батареи. Также для исключения возможных проблем в дальнейшем необходимо со всей ответственностью подойти к вопросу выбора АКБ.

Как самостоятельно проверить прессостат

Указанные выше отклонения в работе стиральной машины могут быть следствием неисправности и других деталей, поэтому нужно проверить работоспособность прессостата перед тем, как поставить новый. Для этого его следует снять с машинки. Где в стиральной машине находится датчик уровня воды? Для того чтобы найти и проверить прессостат необходимо выполнить следующие действия:

открутив два болта с задней стороны стиральной машины, следует снять верхнюю крышку машинки со сдвигом назад;
на боковой стенке найти закреплённый винтами прессостат, отсоединить от него разъём с проводами и подключённый к штуцеру с помощью хомута шланг;
открутить крепёжные болты и демонтировать блок.

Внимательно осмотреть его и трубку на наличие внешних повреждений или засора. При необходимости прочистить трубку и штуцер. Внешние ламели на разъёме должны быть чистыми без следов окисления. При наличии загрязнений и коррозии следует их зачистить. Проверку работоспособности нужно проводить в следующем порядке:

Надеть на штуцер небольшой шланг и, поднеся блок к уху, подуть в шланг. При срабатывании контакта датчика должен прослушиваться чёткий щелчок.
В зависимости от конструкции блока и количества контактных групп число щелчков при продувании шланга может быть одно, два или три. Отсутствие щелчков говорит о неисправности устройства.
Удостовериться в надёжности срабатывания контактов можно с помощью омметра, подключив его к соответствующим гнёздам на входном разъёме блока. При замыкании и размыкании контактов показания прибора будут резко изменяться. Электрическую схему соединений контактных групп прессостата можно найти в инструкции по эксплуатации стиральной машины.

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
Корпус устройства не должен принимать на себя вес участка трубопровода.
Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм2.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Засор сливного фильтра

Одной из самых частых причин того, что стиральная машина не сливает воду, является забитый фильтр. В него могут попадать различные мелкие предметы, вроде монет, пуговиц или носовых платков, способные образовать затор. О том, как найти, снять и почистить фильтр, всегда можно прочитать в инструкции к прибору. Есть одно но. Некоторые малобюджетные модели фильтром вовсе не оснащаются, поэтому в таких случаях нужно сразу переходить к следующей процедуре.

Проблемы со сливным шлангом

Итак, мы установили, что не фильтр стал виновником того, что у стиральной машины не сливается вода. Значит, нашим следующим шагом должна стать проверка сливного шланга на перегиб или засор. При наличии каких-то загрязнений его следует прочистить. Если шланг подключен через сифон к канализационной системе, то их также необходимо осмотреть. Проверить наличие засора там достаточно просто – нужно лишь отключить от них трубку и включить любой режим «стиралки». Если стиральная машина не сливает воду все-равно, то дело может быть только в шланге, если вода сливается нормально, значит, виновата канализация или сифон. В таких случаях лучше сразу обратиться за помощью к профессионалам.

Другие причины

Достаточно часто данная проблема возникает из-за неисправности помпы (сливного насоса). Однозначно определить состояние этого элемента может только специалист, однако существует ряд косвенных признаков, благодаря которым можно и самому заметить неисправность. Например, одним из указывающих на проблему с насосом факторов является непривычное гудение при попытке слива. Вообще, если в работе прибора появляются сторонние шумы или периодически возникают неполадки с отжимом, нужно сразу вызывать мастера. Сами по себе эти проблемы не устранятся, а их игнорирование может привести к более серьезным неприятностям.

Что еще может заставлять стиральную машину не сливать воду? Неполадки также могут возникнуть из-за неисправности внутренней проводки или программатора (модуля управления). В последнем случае, как правило, требуется установка нового модуля. Если дело именно в программаторе или проводке, то присутствие специалиста обязательно. Вмешательство дилетанта может только усугубить проблему. Вообще, если стиральная машина не сливает воду, пользователю достаточно ограничиться только проверкой фильтра и сливного шланга. Если с ними все окажется в порядке, нужно обращаться к профессионалу. Как показывает практика, самостоятельный ремонт помпы, проводки или модуля управления крайне редко заканчивается успешно.

Срочный ремонт крупной бытовой техники выезд мастера в день обращения 8 (499) 409-84-95 и 8 (495) 565-38-25

Сервисный центр Золотые руки — ремонт бытовой техники в Москве и Московской области, диагностика и ремонт стиральных машин, диагностика и ремонт холодильников, диагностика и ремонт электроплит, установка, диагностика и ремонт кондиционеров. Выезд мастера по ремонту на дом в Москве и МО, сертификаты, гарантия качества ремонтных работ.

Читайте в рубрике стиральные машины — поломки и ремонт

Основные неисправности стиральных машин
Правильная эксплуатация стиральных машин
Самостоятельная замена ремня на стиральной машине
Почему не крутится барабан в стиральной машине
Стиральная машина не греет воду: возможные причины неисправности
Правильная установка и подключение стиральной машины
Почему стиральная машина выбивает автомат?
Почему стиральная машина не запускается?
Почему стиральная машина не работает?
Почему стиральная машина не открывается?
Почему стиральная машина прыгает?
Почему стиральная машина гудит?
Почему стиральная машина течет
Почему стиральная машина не включается?
Почему стиральная машина не отжимает?
Мастер по ремонт стиральных машин
Ремонт стиральных машин в Москве
Ремонт стиральных машин на дому
Ремонт плат стиральных машин

Подключение электромагнитного клапана к системе полива огорода

Для небольшого сада лучше подойдет электромагнитный клапан для полива -12 вольт (NT8048). Он безопасен, поскольку при попадании воды на контакты и при касании мокрыми руками удара током не произойдет. Возможность его подключения к аккумуляторной батарее на 15 АЧ позволяет работать без подзарядки в течение недели. Несложно также будет сделать питание от щитка через сетевой адаптер.

Подача воды обеспечивается из накопительного бака, установленного на высоте не менее 2 м. Вода в нем набирается из централизованной системы. Заполнение контролируется поплавковым датчиком, соединенным с пробковым вентилем. Отсутствие насоса снимает много проблем. Полив сада самотеком происходит в течение нескольких часов и при этом его не надо контролировать. Все управление поливом возьмет на себя электронный таймер, подключенный к розетке.

Клапан устанавливается в напорную магистраль системы полива. Катушка электромагнита подключается к выходу адаптера через кабель с помощью клемм. Их можно закрыть сверху герметиком для защиты от воды.

Все устройство удобно разместить в подсобном помещении, куда можно провести розетку. К ней последовательно подключаются таймер, адаптер и катушка электромагнита. Остается настроить режим полива. Время выбирается утреннее и вечернее, чтобы было минимум испарений, а растения не обгорали на солнце. Устанавливается продолжительность полива, которая затем подбирается экспериментально.

На разные виды растений полив должен отличаться. Систему можно постепенно усовершенствовать, добавляя новые клапаны. К каждому из них можно подключить свой таймер или установить общий микроконтроллер, задавая программу полива.

На отводящих трубопроводах можно установить клапаны от старых стиральных машин, что позволит прилично сэкономить на стоимости системы полива.

Что проверить в первую очередь, если в стиральной машине остается кондиционер?

Поступает ли в машинку вода под нормальным давлением? Возможно, напор воды слишком слабый и его «не хватает» чтобы забрать кондиционер. Обычно, при этом стиралка в начале цикла очень долго «шуршит», набирая воду. В таком случае вначале проверьте вентиль подачи воды – возможно, он открыт не до конца. Если же с запорной арматурой все в норме, проблема может быть в напоре в водопроводе. В этом случае напор будет слабым во всех кранах. Для решения проблемы обратитесь к специалистам коммунальных служб, обслуживающих ваш дом.

В то ли отделение дозатора вы залили кондиционер? Возможно, вы случайно перепутали отделение и залили кондиционер в отсек для порошка при предварительной стирке? Пожалуйста, сверьтесь с инструкцией.

Не забился ли в дозаторе канал смыва кондиционера в бак? Зачастую, остатки кондиционера налипают на стенках канала дозатора и гасят напор воды, смывающей ополаскиватель

Чтобы избежать подобной неприятности периодически доставайте лоток дозатора и промывайте под теплой водой, уделяя особое внимание каналам смыва моющих средств.

Не переборщили ли вы с количеством ополаскивателя? Больше – не всегда лучше. Особо умные машинки просто оставят излишки кондиционера в дозаторе, но что вероятнее – избыток кондиционера начнет засыхать и «забьет» канал смыва

Так что читайте инструкцию к средству и пользуйтесь мерными колпачками.

Качественный ли кондиционер для белья вы используете? Не просрочен ли он? Главная опасность старого кондиционера, у которого истек срок годности – он становится густым и «липким». Застывая на стенках, он забивает канал смыва. Впрочем, «свежие» но некачественные ополаскиватели обладают теми же особенностями. Так что выбирайте разумное соотношение цены и качества и при этом обязательно обращайте внимание на срок годности кондиционера.

Если же при самостоятельном осмотре вы не обнаружили никаких неполадок – напор воды в норме, лоток для моющих средств был тщательно промыт перед началом стирки, а качество кондиционера для белья проверено неоднократно, значит – возникла какая-то неполадка в самой стиралке.

Неисправность блока управления

Модуль управления (электронный контроллер) — это «мозг» стиральной машины, который управляет её работой. В него заложены все программы стирки. Выглядит он, как микросхема с кучей радиодеталей. Большинство электронных блоков чувствительны к скачкам напряжения. Попадание на плату управления влаги — ещё одна частая причина выхода модуля из строя. В блоке управления обычно горят электронные компоненты: резисторы, реле, конденсаторы, симисторы и т.д., выгорают дорожки или прогнивают контакты. Иногда сбивается прошивка (память) электронного блока.

Признаки

Как устранить

Стоимость*

Сбиваются программы, машина не крутит барабан или вовсе не включается — самые частые признаки неисправности блока управления стиральной машины Идезит. Возможно, поломка сопровождается ошибкой F12 или миганием лампочек в моделях без дисплея.

Нужно выявить неисправные электронные компоненты блока и заменить их новыми, пропаять сгоревшие дорожки и восстановить прогнившие контакты.

Если после проверки блока, все радиоэлементы, дорожки и контакты в норме, то проверяется прошивка модуля (память с заложенными в неё программами). При необходимости она выпаивается и перепрограммируется.

При выходе из строя процессора контроллера плата управления меняется полностью.

от 2000 руб.

* Детали не входят в цену и оплачиваются дополнительно.

Неисправности и ремонт

Отсутствие напряжения на катушке

1.Неисправность подводящего кабеля.

2. Неисправность катушки.

1. Устранить обрыв.

2. Проверить целостность провода тестером. Сгоревшая катушка обычно не ремонтируется.

Клапан не срабатывает при подаче напряжения

1. Сломана пружина.

2. Накопление грязи в подвижном соединении.

1. Заменить соленоид.

2. Разобрать и промыть конструкцию.

Большой перепад давления

1. Засор регулируемого отверстия.

2. Параметры катушки не соответствуют величине подаваемого напряжения.

1. Прочистить.

2. Заменить катушку.

Клапан не закрывается

1. На катушке остаточное напряжение.

2. Загрязнение отверстия.

3. Загрязнение седла клапана.

4. Поломка пружины.

1. Проверить контакты реле и электрические соединения.

2. Прочистить.

3. Очистить.

4. Заменить.

Конструкция и принцип работы

Впускной клапан стиральной машины, имеет два типа рабочего состояния – открытое и закрытое. Во втором состоянии он прибывает большую часть времени. Внутри клапана установлена катушка, на которую программа подает электрический ток, что является сигналом к открытию клапана, что соответственно приводит к заполнению водою рабочего пространства машинки. Такой принцип работы породил еще одно название для клапана – электромагнитный.

Когда бак заполнится до необходимого уровня, программа управления передает на заливной клапан повторный сигнал, после чего он закрывается, и жидкость перестает поступать в систему.

Почти во всех моделях стиральных машин, клапан находится в верхней части конструкции, возле задней стенки. Но в тех машинках, где белье загружается вертикальным способом, клапан располагают в нижней части агрегата, также возле задней стенки. В первом случае, чтобы добраться до нужного нам элемента, необходимо снять заднюю крышку, а во втором случае демонтируется боковая панель.

Принцип работы клапана подачи воды

Впускной клапан стиральной машины контролируется модулем управления. В неподвижном положении, когда на катушку не подается напряжение, клапан закрыт, а его мембрана за счет пружины находится в герметическом контакте с седлом устройства, надежно перекрывая находящуюся под давлением воду в водопроводе. При подаче процессором электрического сигнала на катушку, шток под действием электрического поля втягивается в нее, увлекая за собой поршень. Устройство из статического положения «закрыт» переходит в положение «открыт». При прерывании подачи электрического тока, шток возвращается в прежнюю позицию и подача воды прерывается. Все катушки бытовых стиральных агрегатов рассчитаны на обычное напряжение 220 В и тактовой частотой 50 Гц.

Устаревшие в техническом плане образцы оснащались однокатушечным электроклапаном, в котором поступление воды в различные секции пластикового дозатора осуществлялось посредством рычага механического командоаппарата. В современных машинах оснащенных двух- или трехкатушечными видами, под управлением процессора происходит включение одной из катушек, обеспечивающих подачу воды в необходимую секцию дозатора. В двухкатушечных вариантах для подачи воды в третью секцию дозатора одновременно включаются обе катушки.

При поступлении в бак стирального агрегата необходимого количества воды, специальное устройство называемое прессостатом, посылает электрический сигнал на управляющий модуль. Получив сигнал, модуль отключает напряжение от катушки или катушек устройства. Клапан закрывается, перекрывая поступление воды. На всех режимах стирки процесс повторяется.

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Одна, две, три катушки (секции) и для чего это нужно

Существуют клапаны с одной, двумя и тремя катушками. Количество катушек, и соответственно каналов поступления воды, зависит от конструктивной особенности конкретных моделей.

В моделях, где всеми процессами управляет электронный модуль, и механический привод отсутствует, применяются двух и трехсекционные впускные клапана. Но тут можно задать резонный вопрос: как двухсекционный клапан может обеспечить забор моющего средства в трех секциях дозатора? Ответ такой: одна из секций обеспечивается потоком воды, который создается когда включены обе катушки, тогда их потоки соединяются и образуют третье новое направление.

Предлагаем ознакомиться Сколько стирать пуховик в стиральной машине

Теория и принцип работы

Запорный клапан на стиральной машине выполняет те же функции, что и обычный кран. Только открывается он не вручную, а электрической катушкой по команде блока управления. При подаче питания, вода под давлением устремляется в бак или в отсек с порошком, в зависимости от программы.

Из чего состоит входной гидроклапан:

пластиковый корпус;
соленоид (электромагнитная катушка);
шток;
пружина;
резиновая или полиуретановая мембрана;
фильтрующая сетка;
вставки в штуцерах, снижающие напор;
уплотнители и крепеж.

Когда запускается стирка, подается ток на катушку, и притягивает шток (металлический стержень с прикрепленной резинкой). Мембрана открывается, жидкость под давлением водопровода поступает в стиральную машину. При достижении нужного количества, датчик уровня (прессостат) сигнализирует блоку управления и ток отключается. Пружина возвращает шток в первоначальное положение, закрыв воду.

Назначение и устройство

Основная функция впускного клапана стиральной машины заключается в управлении подачей воды в барабан стирального устройства.

Принцип действия впускного клапана основан на законах электромагнетизма. Поэтому его часто называют электромагнитным. Команда на подачу воды осуществляется подачей напряжения на катушку. Вокруг нее образуется магнитное поле, которое втягивает сердечник, изготовленный из металла, называемый штоком. За счет этого открывается небольшое отверстие, расположенное в центре специальной эластичной мембраны, и вода устремляется в дозатор, смывая порошок, предназначенный для стирки.

После того как необходимый объем воды будет набран, сработает специальный датчик. Напряжение перестанет подаваться на катушку. Сработает специальная пружина, которая вернет шток в исходное положение и подача воды в машину прекратится. Когда впускной клапан обесточен, пружина надежно прижимает сердечник, перекрывая отверстие мембраны.

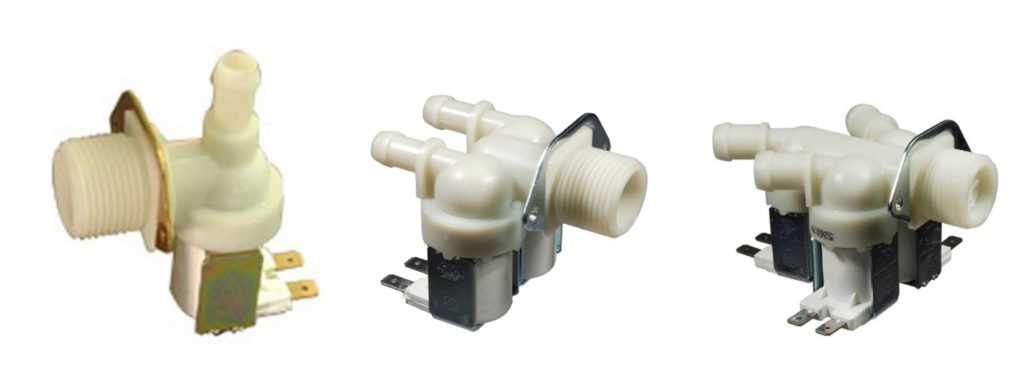

Электромагнитные впускные клапаны бывают трех видов и могут иметь:

Одну катушку. Применяется в основном в стиральных машинах устаревших моделей. В этих устройствах управление струей воды осуществляется при помощи механики, используется командоаппарат. Вода с помощью рычага поступает в дозатор.

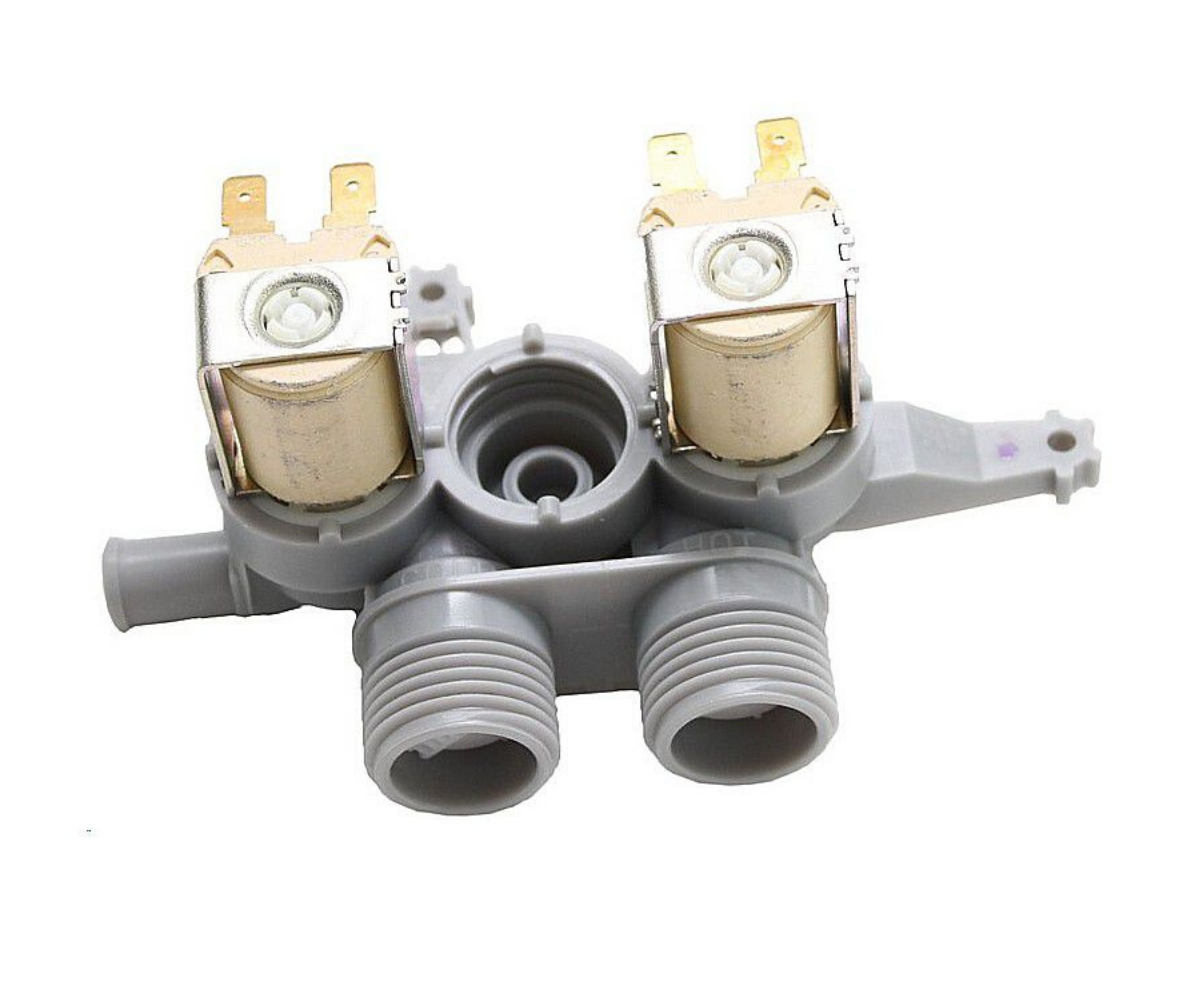

Две катушки. Используются в современных моделях стиральных машин. Управление осуществляется при помощи электроники. Для этой цели предусмотрен специальный модуль. Каждая отдельно взятая катушка отвечает за подачу воды в определенный отдел дозатора. При одновременном включении двух катушек, поток воды будет направлен в третий отдел дозатора.
Три катушки. Так же как и предыдущий вариант, используются в современных стиральных машинах. В них применяется дозатор, имеющий три отсека. Отличительной особенностью этого вида от предыдущего является то, что за счет третьей катушки имеется возможность направить поток воды еще и в третий отсек дозатора.

Основные неисправности

Могут возникнуть следующие неисправности:

Засор сетки фильтра. Ее надо внимательно осмотреть и при необходимости следует очистить от грязи и промыть водой.
Следует проверить исправность катушек. Если напряжение на них подано, но клапан все равно находится в закрытом состоянии, то возможен обрыв. Или деталь сгорела. Диагностировать такую неисправность поможет мультиметр. Прибор включают в режим измерения сопротивлений и подключают к концам катушки. Об исправности детали будет свидетельствовать сопротивление 2 – 4 кОм.
Обязательно надо проверить пластиковые вставки в штуцерах, сдерживающие напор воды, при их поломке или отсутствии деталь подлежит замене.

Лучшим вариантом в таком случае будет приобретение нового впускного электромагнитного клапана, и впоследствии, его установка в стиральную машину.

Корпус, фильтр-сетка, мембрана, пружина, обмотка, патрубки — все эти детали впускного механизма со временем, выходят из строя. Разберем основные виды неисправностей.

На входе в клапан стоит металлическая или пластиковая сетка. Она задерживает крупный механический мусор из труб, не пропуская частички в барабан. Чем грязнее вода в водопроводе, тем быстрее она засоряется. Грязь на фильтре видна снаружи, достаточно снять подводящий шланг. Каждый раз разбирать узел целиком для чистки, нет смысла.

Сетка снимается пассатижами, поступательно-вращательными движениями. Входной фильтр необходимо почистить: промыть под проточной водой и продуть воздухом.

Засоряется мембрана

Эластичная и упругая резиновая мембрана при каждом движении штока перемещается, открывая и перекрывая трубку. Засорившись, резинка неплотно прилегает к стенкам корпуса и пропускает воду в бак, даже в закрытом положении.

От времени, возвратная пружинка сжимается и может сломаться. Если деталь визуально в хорошем состоянии, ее надо слегка растянуть и при сборке поставить на место. При наличии дефектов, надломов, ржавчины пружину обязательно меняют на аналогичную.

Предлагаем ознакомиться: Какие изделия можно и нельзя стирать в стиральной машине

Поврежденный корпус

В пластиковой оболочке находится электромагнитная катушка, внутри которой перемещается шток и мембрана. При наличии трещин вода будет постоянно подтекать внутрь машинки и может попасть на электрические узлы. В результате «стиралка» бьет током в момент прикосновения к корпусу. Это чревато коротким замыканием и возгоранием.

Стиральная машина, установленная в месте сезонного проживания, например, на даче, зимой замерзает в неотапливаемом помещении.

Остатки воды превращаются в лед. Как следствие – распирает корпус и патрубки. Мембрана и прокладки уже не удерживают воду после разморозки.

При первых признаках протечек воды после зимы входной клапан следует сразу поменять. Машинку нельзя включать, пока техника не прогреется до температуры выше 15⁰.

Шланги от клапана

Вода, пройдя наливной клапан, поступает в контейнер для моющих средств и ополаскивателя по шлангам. Целостность патрубков необходимо проверить в первую очередь. При наличии трещин, надрывов вода сверху будет капать на расположенные ниже двигатель, помпу и другие детали. Кроме лужи на полу, это приведет к замыканию обмотки электромоторов с последующим выходом их из строя.
