Наконечники и соединители со срывными болтами под медный и алюминиевый кабель

II. ГЕРМЕТИКИ

10. Герметик маслостойкий(цвет — желтый)

Стойкий к длительному агрессивному воздействию кабельного масла. Обладает хорошей адгезией и изоляционными свойствами, что делает его незаменимым для герметизации ключевых узлов, контактирующих с бумажной маслопропитанной изоляцией (корня разделки кабеля и узлов «наконечник/гильза_жила»).

Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

11. Герметик,заполнитель для узла заземления(цвет — белый)

Используется для выравнивания поверхностей под усаживаемыми изделиями и заполнения пустот. Обладает особой пластичностью и отличной адгезией к различным поверхностям. Обеспечивает надежную герметизацию узлов заземления в концевых и соединительных муфтах. Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

12. Мастика — заполнитель межфазного пространства(цвет — черный)

Используется в 10 кВ соединительных муфтах для кабелей с бумажной маслопропитанной изоляцией для заполнения и герметизации внутреннего межфазного пространства. При нагревании мастика плавится и заполняет пустоты междужильного пространства. Отсутствие воздушных пустот внутри муфты предупреждает возможную ионизацию воздуха и увеличивает ресурс работы соединения. Мастика поставляется в форме триангулярных профилей, упакованных в антиадгезионную бумагу. Перед закладыванием профилей в междужильные пустоты соединительной муфты упаковочная бумага удаляется.

13. Термоплавкий клей(цвет — прозрачный)

Нанесен на внутреннюю поверхность термоусаживаемых элементов муфт, требующих особой герметичности монтажа: термоусаживаемых перчаток, изолирующих трубок, концевых и соединительных манжет, защитных кожухов и т. п. В процессе термоусадки, при нагревании, клей переходит в вязко-текучее, расплавленное состояние, заполняет все микронеровности рельефа поверхностей и вновь затвердевает при охлаждении.

Обладает отличной адгезией к различным материалам, не токсичен. Соединения с использованием термоплавкого клея имеют высокую прочность, устойчивость к влаге, химическим веществам, а также к воздействию низких и высоких температур.

Рекомендации для повышения скорости работы

Рис. 13. Механические гильзы в составе кабельной муфты ПСтт-1 до 1 кВ IEK

Подбирайте качественный монтажный инструмент. Ножницы для кабеля, съемники изоляции, прессы для наконечников или та же горелка должны быть надежными и работать без сбоев.

Рис. 14. Монтажные инструменты IEK: ножницы секторные НС-765 IEK, инструмент для снятия оболочки с кабеля СОК-5 IEK, пресс механический ручной ПМР 6-50 IEK

Выбирайте полный комплект, который обеспечит монтажникам удобство и безопасность работы. Например, все термоусаживаемые трубки IEK поставляются в индивидуальной упаковке. Пластиковые пакеты и бумажные вставки удобно использовать
для закрытия наружного покрова кабеля, когда на него надеваются трубки, ожидающие своей очереди монтажа. Это защищает от загрязнения их внутреннюю поверхность. Салфетки в комплекте помогут не искать, чем обезжирить кабель перед установкой
трубок, а перчатки для рук – обязательный элемент в каждом комплекте – помогут защитить руки.

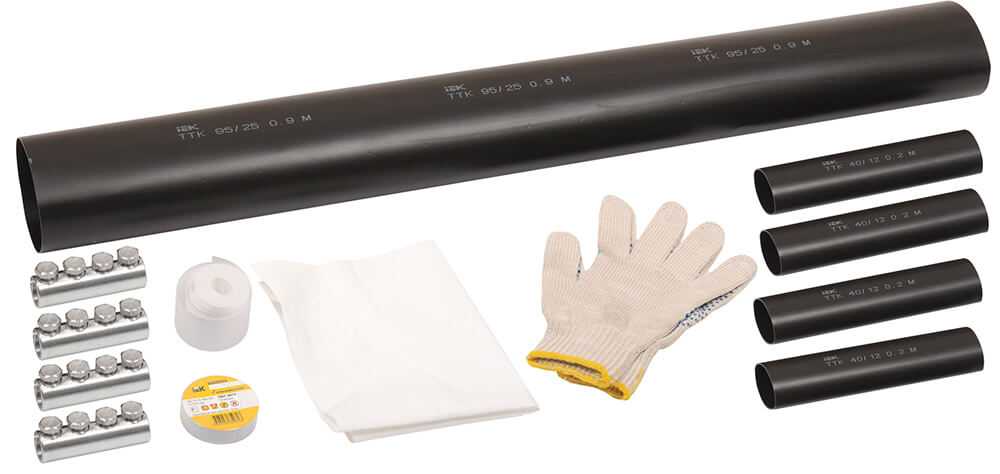

Рис. 15. Пример полного комплекта муфты КВ(Н)тп-1 IEK

Кабельные муфты IEK отличаются высоким качеством комплектующих, в частности, термоусаживаемых материалов. Они изготавливаются в полном соответствии со стандартами: от требований к безопасности до маркировки комплектующих. Стоит отметить,
что муфты IEK получили множество положительных отзывов от электромонтажных и электросетевых компаний. Сегодня продукцию IEK можно приобрести в любом регионе России, а также в ближнем зарубежье, Прибалтике, Румынии и
странах Восточной Азии.

Ассортимент кабельных муфт

Среди существующих типов кабельных муфт наиболее популярными сегодня являются термоусаживаемые, которые изготавливаются на основе вулканизированных полимеров. Они легко монтируются, надежны и из-за способности усаживаться при нагревании могут
применяться на нескольких близких по сечению токопроводящих жилах, т.е. являются мультиразмерными. Этот тип изделий для решения разнообразных задач широко представлен в ассортименте IEK. Производитель использует термоусаживаемые
материалы с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток, благодаря чему обеспечивается абсолютная герметичность конструкции.

Кабельные муфты IEK изготавливаются в г. Ясногорске Тульской области. Локализация производства позволяет дистрибьюторам IEK GROUP оперативно взаимодействовать с заказчиками и гарантировать высокую скорость поставок продукции. Благодаря этому производитель может предложить потребителям и муфты, выполненные на заказ. Например, для специализированных решений с одно-, двух-, трехжильными кабелями и несколькими вариантами комплектации – с собственными механическими соединителями/наконечниками и без (для использования аналогов под опресссовку), с различными комплектами заземления брони: под пайку или непаяная, с роликовыми фиксирующими пружинами.

Контроль за качеством всей продукции IEK осуществляют инженеры и специалисты технического центра IEK GROUP и собственной испытательной лаборатории. Кроме того, соответствие муфт ГОСТ 13781.0-86 подтверждено добровольной сертификацией на базе испытаний, проведенных в лаборатории Всероссийского научно-исследовательского института кабельной промышленности (ВНИИКП).

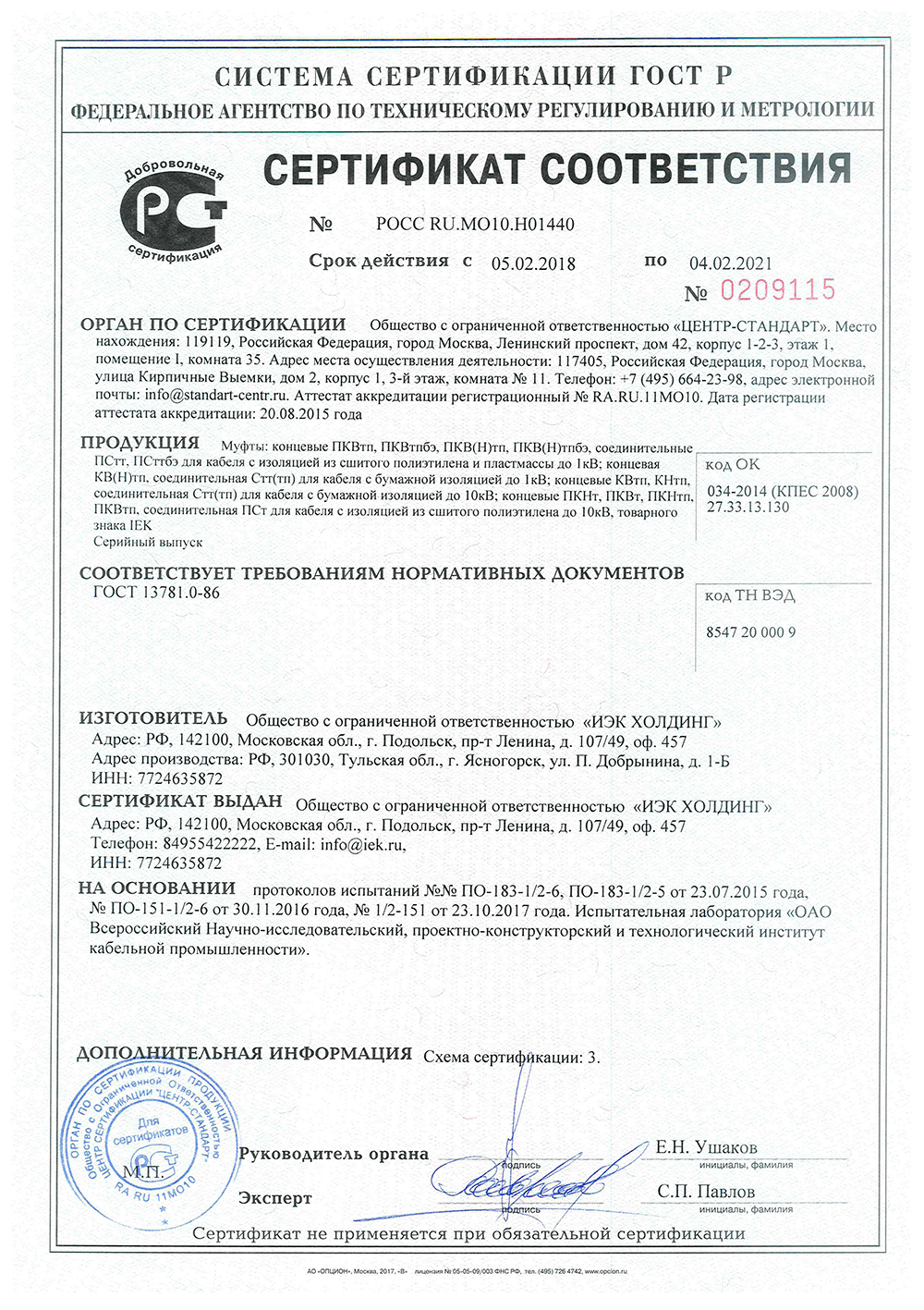

Рис. 5. Сертификат соответствия на кабельные муфты IEK

Эксплуатировать муфты IEK можно при температурах от –45 до +50 °С, то есть и в Сибири, и на Юге. Срок службы муфт – 30 лет, что сопоставимо в целом со сроком службы кабельных линий.

На сегодняшний день IEK GROUP производит две стандартизированные крупные группы муфт:

Кабельные муфты до 1 кВ, предназначенные для присоединения потребителей к электросети с помощью одно-, двух-,
трех-, четырех- и пятижильных силовых кабелей на напряжение до 1 кВ постоянного и переменного тока, а также соединения их строительных длин.

Рис. 6. Кабельные муфты до 1 кВ IEK

Кабельные муфты до 10 кВ, предназначенные для присоединения потребителей к электросети с помощью силовых
кабелей на напряжение до 10 кВ постоянного и переменного тока, а также соединения их строительных длин.

Рис. 7. Кабельные муфты до 10 кВ IEK

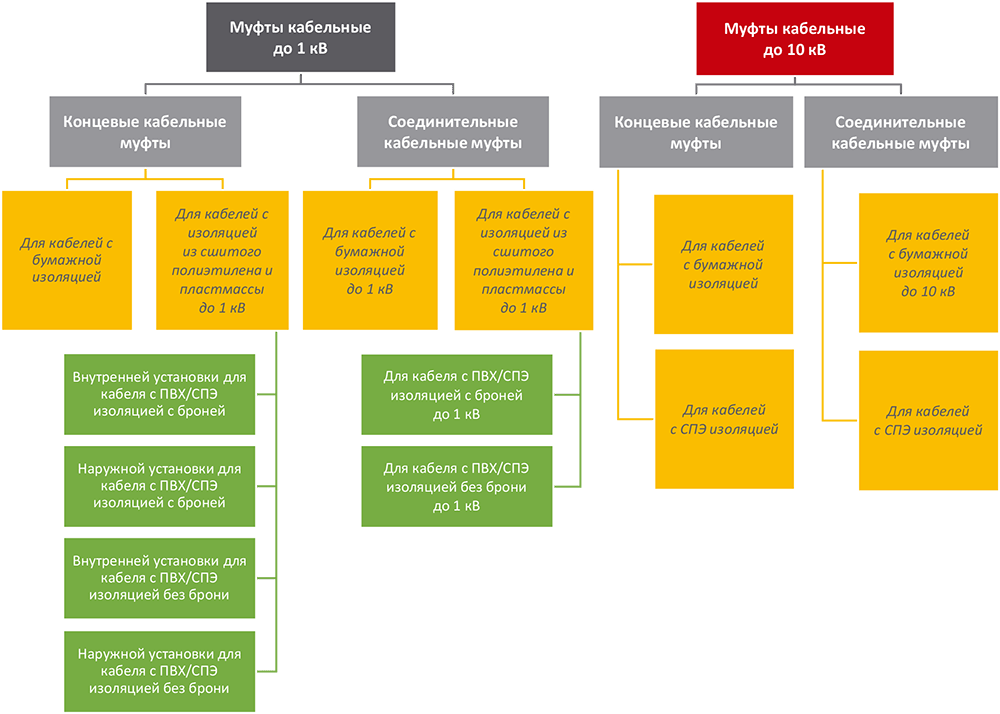

Рис. 8. Ассортимент кабельных муфт IEK

Отличия, виды и характеристики

Какие еще существенные различия есть в болтовых наконечниках и соединителях, помимо сечения и напряжения эксплуатации?

Наряду со стандартным (рядным), выпускаются наконечники с угловым размещением болтов. Вот технические характеристики тех и других.

Наконечники НБ и соединители СБ — размеры, технические данные:

С угловым расположением марки НБЕ и СБЕ — технические параметры:

СБЕ

В чем их отличия и какие лучше?

У тех, где болты расположены под углом, получается гораздо большая площадь контакта, так как в них провод прижимается не только сверху-вниз.

Соответственно и сама прочность соединения у них лучше. Однако монтировать наконечники с рядным расположением гораздо удобнее, особенно в узких и малогабаритных местах.

Механическая прочность и надежность контакта, в немалой степени зависит от числа срывных болтов. Один болт рекомендуется иметь только для экземпляров сечением до 25мм2.

На всех остальных сечениях на наконечнике должно быть минимум по два болта, а на гильзах — четыре.

Здесь работает правило — с увеличением сечения увеличивается число срывных головок.

Наконечники до 10кв и 35кв

Как уже говорилось выше, существуют виды до 10кв и до 35кв.

Технические характеристики для наконечников и соединителей до 35кв марки НБЕ-35 и СБЕ-35:

Отличий у видов 35кв от 10кв много. Например отверстие под кабельную жилу. В корпусе экземпляров до 10kV — эксцентричное отверстие.

А в корпусе до 35кв — центрально-симметричное.

Также в моделях до 35кв для производства болтов используется медный сплав.

Кроме того в головке болта присутствует отверстие под шестигранник.

Еще у болтовых до 35кв есть торцевые фаски. Они помогают сглаживать напряженность электрического поля.

В зависимости от сечения, может меняться конструкция лопатки наконечника. Так в экземплярах до 300-400мм2 лопатка смещена от центральной оси. Это позволяет без проблем подключать их в середине шины распредустройств.

А вот у моделей от 500, 630мм2 и выше — лопатка центрально-симметричная.

Один из новых видов наконечников и соединителей — это марка НБП и СБП. Они предназначены для кабелей из сшитого полиэтилена. Их технические характеристики:

Отдельно стоит отметить луженные модели (у них в маркировке присутствует буква «Л»). Такие виды имеют более высокую устойчивость к воздействию химически агрессивных веществ и неблагоприятных погодных условий. А при длительно хранении или эксплуатации они не подвержены окислению.

Если вам необходимо соединить между собой жилы разного сечения, то для этого понадобятся переходные соединители ПСБЕ. Вот их размеры и данные:

Качественные наконечники и гильзы должны иметь на своей поверхности заводской штамп, который указывает на диапазон их сечений.

Все вышеперечисленные виды, зачастую сразу же идут в комплектах с кабельными муфтами. Естественно они рассчитаны на те же самые сечения, что и кабельная муфта.

Комплектуются такие муфты большей частью экземплярами с рядным расположением болтов.

Технология монтажа МКТ

Работы по монтажу концевой муфты выполняются квалифицированным персоналом, прошедшим специальную подготовку. Перед началом монтажа сверяют комплектность поставки согласно списку упаковочного листа. Все комплектующие концевой муфты освобождают от полиэтилена и раскладывают в порядке очерёдности их монтажа.

Инструкция по монтажу МКТ GUST

Данная инструкция предназначена для монтажа МКТ GUST с оконцеванием силового кабеля, покрытого бумажной изоляцией, напряжением 6-10 кВ, сечением жил от 70 до 120 мм2:

1. В соответствии с размером, указанным в инструкции, и необходимой длиной жил, снимают джутовый покров кабеля.
2. Намеченное место начала среза покрова отмечают несколькими оборотами изоляционной ленты, поверх которой закрепляют бандаж из медной или стальной проволоки. Проволочную скрутку пригибают к кабелю.
3. По наружной кромке бандажа делают круговой надрез и снимают внешний покров кабеля.
4. С оголённой бронеленты удаляют битумную плёнку с помощью газовой горелки.
5. Остатки состава снимают ветошью, пропитанной уайт-спиритом. Затем поверхность зачищают металлической щёткой.
6. На расстоянии 50 мм от начала среза накладывают проволочный бандаж.
7. По кромке бандажа пропиливают ножовкой вкруговую бронировку.
8. Захватывая плоскогубцами надрезанный край, сматывают металлическую полосу по всей длине оголённого участка.
9. Отступив 5 мм от кромки бандажа, делают круговой надрез и снимают битумную подушку. Остатки битума выжигают газовой горелкой. Затем поверхность протирают ветошью с уайт-спиритом.
10. Очищенную оболочку на расстоянии 150 мм от среза брони прорезают ножовочным полотном. Участок очищают металлической щёткой и протирают ветошью с растворителем.
11. Выполняют заземление оболочки и брони кабеля. Для этого чистый участок (150 мм) у окончания брони и подушки оборачивают скруглённой пластиной-тёркой. Провод заземления выкладывают по направлению конца кабеля и прижимают его к тёрке одним витком роликовой пружины.
12. Затем провод заземления выгибают в обратном направлении и закрепляют его следующими витками пружины. Провод крепят проволочным бандажом к очищенному участку оболочки.
13. Отступив на 50 мм от последнего реза оболочки, делают ещё одну круговую обрезку. Это нужно для установки термоусаживаемой трубки.
14. Трубка, покрытая изнутри клеем, во время обработки открытым пламенем горелки сокращается в диаметре в несколько раз. Создаётся плотное диэлектрическое покрытие узла заземления.
15. От последнего реза оболочку рассекают ножом двумя параллельными линиями до конца кабеля. Оболочку удаляют.
16. В 5 мм от среза оболочки накладывают веревочный бандаж.
17. Сажевую бумагу снимают со всего конца кабеля.
18. Второй бандаж устраивают на расстоянии 20 мм от края оболочки.
19. Снимают ленты поясной изоляции, обрывая их о второй бандаж. Удаляют межфазное заполнение.
20. Три жилы разводят в стороны. С них снимают разделочные ленты.
21. На каждую из жил одевают термоусадочные трубки. Их усаживают горелкой поочерёдно, следуя от корешка разделки к их концам.
22. Область разделки корешка кабеля заполняют жёлтой специальной лентой, свёрнутой в виде конуса.
23. У основания разводки жилы плотно сжимают и покрывают несколькими слоями специальной ленты.
24. Через жилы на корешок одевают термоусаживаемую перчатку, которую обрабатывают горелкой.
25. В результате воздействия пламени материал перчатки плотно охватывает корешок разводки и окончание оболочки, образуя плотную герметичную поверхность. Жёлтая лента внутри плавится и равномерно растекается, создавая диэлектрическое пространство, вытесняя воздух из тела перчатки.
26. На каждую жилу одевают трубки красного цвета. Их тоже усаживают горелкой.
27. На зачищенные концы жил (50-70 мм) одевают болтовые наконечники со срезными головками.
28. Болты заворачивают до тех пор, пока их головки не срезаются. Кабель готов к подключению.

Дополнительная информация. При работе с термоусаживаемыми трубками горелку настраивают таким образом, чтобы пламя получилось синего цвета с жёлтым языком. Следует избегать остроконечного пламени синего цвета. Это поможет предотвратить пережог материала термоусадки.

Направление хода горелки

Меры безопасности

• Монтаж и обслуживание кабельных муфт должны осуществлять специалисты, имеющие необходимую подготовку и квалификационную группу по электробезопасности. Требования к персоналу, а также условия проведения ремонтных работ приведены в «Руководстве
  по монтажу» в разделе «Требования безопасности».
• Перед работой проверьте соответствие кабеля типу муфты, заявленному на этикетке набора.
• Обязательно ознакомьтесь с инструкцией по монтажу от производителя. Зачастую опытные кабельщики в нее даже не заглядывают и, меняя производителя муфт, нарушают указанную последовательность, оставляют в итоге сборки «лишние» комплектующие.
  Да и у одного и того же производителя компоненты и этапы монтажа могут быть усовершенствованы. «Руководство по монтажу» находится в открытом доступе на сайте iek.ru в карточке товара.
• Следите за аккуратностью работы: не перегибайте жилы, грамотно нагревайте термоусаживаемые изделия, не торопитесь при усадке термоусаживаемых элементов – это может привести к образованию «пузырей» после усадки.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

• существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
• замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы. Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

III. КОМПОНЕНТЫ ДЛЯ МОНТАЖА УЗЛА ЗАЗЕМЛЕНИЯ

14. Провод заземления

Используется в качестве провода заземления в концевых муфтах и
проводника перемычки для соединения брони и металлической оболочки
кабелей в соединительных муфтах. Изготовлен из медных луженых проволок,
сплетенных «косичкой». Имеет плоскую ленточную форму, обладает особой
гибкостью. На одном конце провода-заземления, используемого в
комплектации концевых муфт, смонтирован медный луженый наконечник.

17. Роликовые пружины постоянного давления

Используются для присоединения провода заземления к металлической
оболочке и бронелентам кабеля, крепежа экранируемой ленты и т. п. без
применения технологии пайки.
Позволяют произвести быстрый и надежный монтаж провода заземления на
свинцовой или алюминиевой оболочке кабеля и предупреждают возможный риск
повреждения бумажной изоляции под алюминиевой оболочкой при
использовании тугоплавкого припоя А.
Обеспечивают постоянное радиальное прижимное давление после монтажа. Изготовлены из прочной анодированной нержавеющей стали.

Конструкция

Кроме того, они намного универсальнее своих собратьев под опрессовку. Если те рассчитаны только на какое-то одно конкретное сечение, и ошибка в выборе может в дальнейшем привести к выгоранию контакта, то болтовые подходят сразу на несколько размеров.

Например марка 2НБ-70/120 расшифровывается как:

НБ — наконечник болтовой

2 — с двумя срывными болтами

70/120 — для жил сечением 70мм2, 95мм2 и 120мм2 включительно

Корпуса наконечников и соединителей изготавливают не просто из алюминия или меди, как у простых моделей. Они производятся из специального алюминиевого сплава. Помимо высокой электрической проводимости он обладает еще и большей коррозионной стойкостью.

Если заглянуть во внутрь корпуса, то можно увидеть рифленую накатку, как будто кто-то нарезал резьбу. Для чего она?

Она нужна чтобы увеличить площадь соприкосновения и обеспечить механическую прочность контакта.

Эти грани при давлении на алюминиевую жилу, как бы вгрызаются в поверхность алюминия и разрушают оксидную пленку.

Таким образом, не будет необходимости как то стачивать или шлифовать оставшуюся часть винта или его кромки.

А если все же выступающая часть осталась, что с ней делать? Для экземпляров до 10кв достаточно сточить напильником все острые грани. Это необходимо, дабы не повредить изоляцию термоусадочной трубки.

Если трубка тонкостенная, она может быть из-за этого повреждена как при самой усадке, так и в дальнейшем при эксплуатации. При этом не забудьте счистить с поверхности все металлические опилки перед установкой трубки ТУТ.

Иначе такие «бугорки» будут существенным образом искажать напряженность электрического поля.
