Для чего нужен реостат, принцип его работы в цепи

Датчики, основанные на реостатах

Между положением ползунка реостата, его сопротивлением, силой тока в цепи и напряжением существуют прямые зависимости. Эти особенности лежат в основе датчика угла поворота. Каждому положению ротора в таком устройстве соответствует определенная электрическая величина.

Постепенно такие датчики вытесняются магнитными и оптическими аппаратами. Связанно это с тем что характеристика зависимости угла и сопротивления, помехонеустойчива от влияния температурного воздействия. Также свою долю в вытеснение реостатных датчиков вносит переход к цифровым системам. Резистивные измерители можно встретить только в схемах, использующих аналоговые сигналы.

Виды реостатов

Основные три вида реостатов:

  • тороидальный реостат;
  • рычажный тип;
  • штепсельный РС.

Тороидальный реостат

Обмотка РС представляет собой тороидальную конструкцию, верхняя поверхность которой образует контактную дорожку. Поворотный контактор вращается вокруг своей оси, касаясь обмотки. Тороидальная катушка обеспечивает неразрывность электрической цепи во время поворота ползуна.

Эту особенность переменного сопротивления используют в городском электротранспорте. Беспрерывная перемена силы тока и напряжения питания электродвигателя обеспечивает плавное перемещение транспортного средства. При поломке устройство не подлежит ремонту. Потребуется замена прибора новым реостатом.

Тороидальный реостат

Рычажный тип

В отличие от тороидальной модели, рычажный реостат меняет величину сопротивления тока рывками. Рычаг, исполняя роль контактора, передвигается с одного контакта на другой. В устройстве расположено несколько резисторных линий с определённым сопротивлением. Рычажный бегунок одновременно работает выключателем одной линии и включателем другого резистора.

Штепсельные РС

Как и рычажный тип РС, штепсельные устройства регулируют сопротивление электрической цепи ступенчато. Единственное отличие заключается в том, что переход от одного режима к другим параметрам тока происходит без разрыва цепи. При извлечении очередного штепселя происходит перенаправление энергетического потока через определённый резистор.

Принцип работы

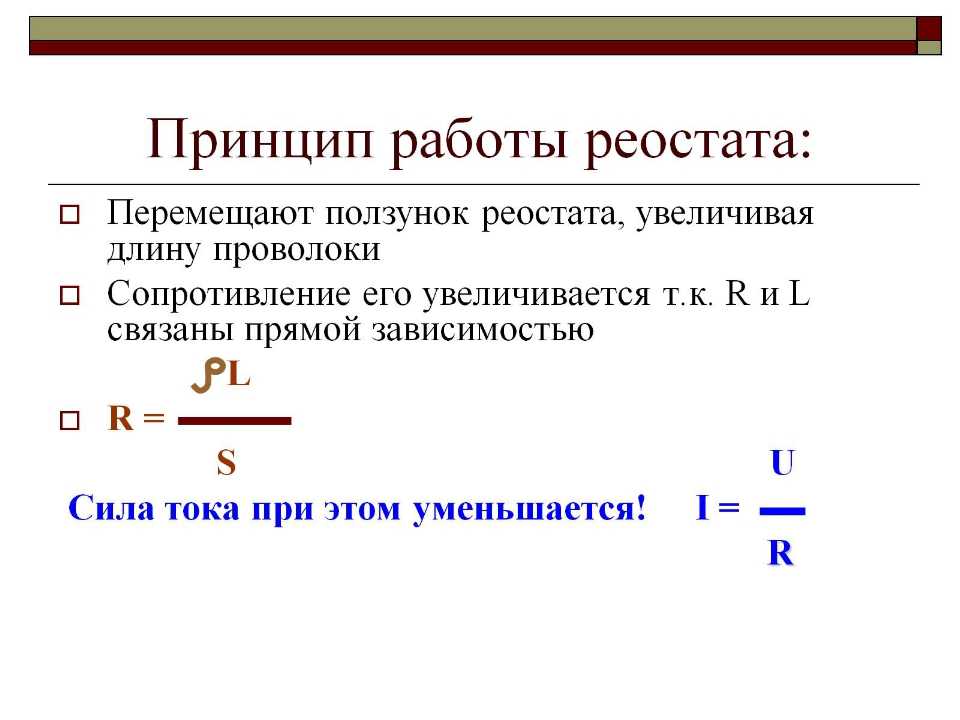

Принцип работы РС можно рассмотреть на примере действия ползункового прибора. Ползун перемещается вдоль катушки поперёк витков намотки. По бокам керамического цилиндра установлены две стойки, которые поддерживают горизонтальную штангу. Ползун надет через отверстие в корпусе на эту горизонтальную ось, по которой он свободно перемещается.

Ползунок двумя металлическими пластинками трётся о витки катушки. Ток не может проходить напрямую через витки, а только по спирали. Следовательно, работать может только та часть катушки, которая заключена между входным контактом и ползунком. Этим была решена проблема ограниченности длины проводника проволочного РС.

Чем ближе контактор к входному контакту катушки, тем меньше сопротивление РС. В результате уменьшается напряжение, и увеличивается сила тока электрической цепи. Напряжение подаётся на всю длину обмотки, а рабочий ток снимается контактами ползуна. Контактор в принципе разделяет РС на два последовательно соединённых резистора.

Обратите внимание! Реостат на схеме обозначают в виде прямоугольника со стрелкой. Геометрическая фигура – это катушка, а стрелка означает ползунок

Обозначение реостата на электросхеме

Датчики на основе реостата

Положение ползуна в РС определяет величину напряжения и силы тока в рабочей цепи электрического тока. Изготовить датчик на основе реостата не составляет особого труда. К тороидальному переменному сопротивлению подводят фазу и ноль питания, на выход выводят изменённую фазу из резистора и ноль.

Сегодня на смену устаревшим приборам пришли оптические и магнитные аналоги. Датчики на основе переменных резисторов ещё продолжают массово применять в радиотехнике. Это подстроечные сопротивления регуляторов уровня громкости и других опций.

Датчик на основе реостата

Поворачивая ручку регулировки громкости радиоустройства, перемещают ползунок по графитовому диску. От его положения зависят сопротивление цепи и мощность звукового сигнала.

Реостат печки отопления салона

Понять о том, что неисправен реостат печки отопления салона можно по следующим признакам:

  • салон не прогревается, несмотря на то, что температура двигателя достигла номинала;
  • печка не включается в одном или нескольких режимах;
  • блок реостатов при прозвонке мультиметром показывает значения близкие к короткому замыканию либо обрыву.

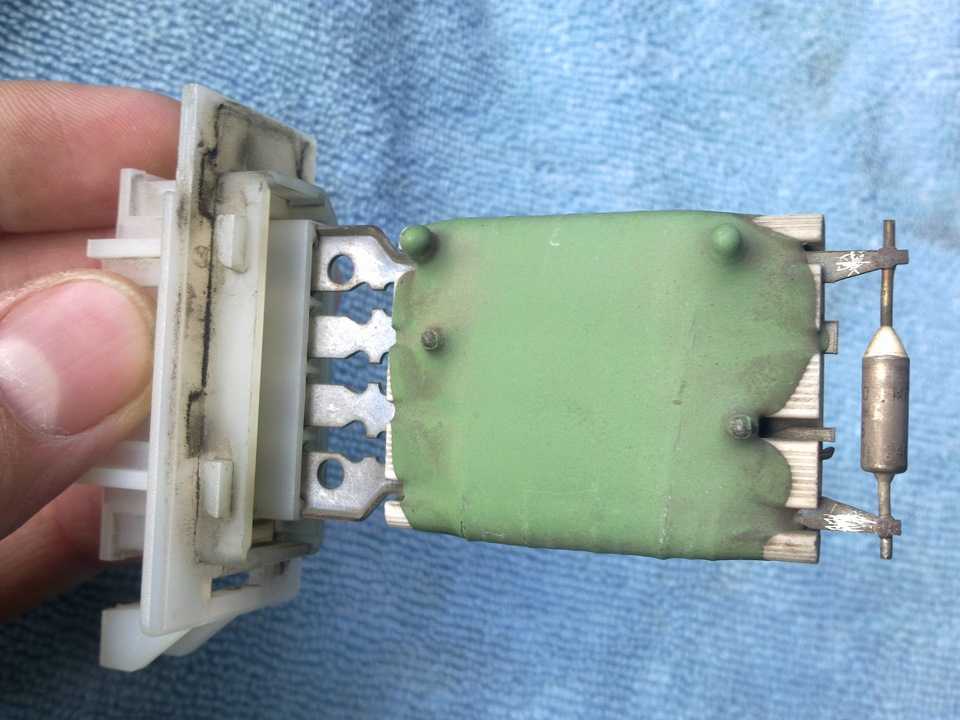

Реостат печки с термопредохранителем

Электрические реостаты нашли широкое применение в промышленности, технике и автомобилях. Сопротивления используются и для пуска электродвигателей, и в радиотехнике, и в качестве активной нагрузки. Выход из строя резистора способен сделать неработоспособной всю схему в которую он входит.

Принцип действия

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

Положения ползунка

Устройство ползункового реостата

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат. Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Масляное охлаждение

Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.

Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.

Реостат можно включать в схему в качестве переменного резистора или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.

Материал и охлаждение

Одним из главных элементов, определяющих конструкцию элемента, является тот материал, из которого состоит реостат. И по этой причине можно разделить реостаты на керамические, жидкостные, металлические и угольные. Электроэнергия в резисторах преобразуется в теплоту, которая от них должна отводиться. Поэтому у реостатов бывает воздушное и жидкостное охлаждение. Второй тип может быть водяным или масляным. Воздушный тип применяется для любой конструкции реостата. Жидкостный же лишь для металлических, так как их резисторы обтекаются жидкостью или полностью в нее погружаются. Нужно при этом знать, что жидкость, используемая для охлаждения, может и даже должна сама охлаждаться или воздухом, или жидкостью.

Переменный резистор

Очень часто возникает необходимость изменять величину тока и напряжения при помощи изменения номинала резистора. Выполнить эту задачу поможет простой радиоэлемент, который называется реостатом. Он широко применяется для регулировки уровня громкости, увеличения напряжения на лабораторном источнике питания и т. д. Переменные резисторы, применяемые в радиотехнике, отличаются от лабораторных конструкциий. Однако принцип действия этих радиоэлементов одинаков. Части устройства очень похожи по своему предназначению. Например, ползунковый механизм, который применяется для регулировки тока.

Виды и устройство реостатов

Реостаты классифицируются по устройству и способу применения. По устройству реостаты делятся на 4 типа: проволочный, ползунковый, жидкостный и ламповый. Первый тип переменного резистора состоит из проволоки (материала с высоким удельным сопротивлением) и корпуса-изолятора. Проволочный проводник проходит через контакты, при соединении с которыми можно получить необходимую величину сопротивления.

Ползунковый реостат состоит тоже из проволоки с высоким удельным сопротивлением, корпуса-диэлектрика (на него она намотана) и ползунка. При передвижении ползунка происходит уменьшение или увеличение величины электросопротивления. Устройство применяется в лабораториях при проектировании различных электрических приборов, а также для проведения опытов в области физики или химии. Кроме того, модернизированная версия применяется в различной радиоаппаратуре.

Не слишком распространенным типом является модель жидкостного переменного резистора. Она имеет следующее строение: бак с электролитическим раствором и подвижные электроды.

Реостат бывает еще и ламповым. Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Если изменить количество включенных ламп, то можно изменить его сопротивление. Однако устройство имеет один существенный недостаток: зависимость величины электрической проводимости от температуры нитей накаливания. По способу применения переменные резисторы следует классифицировать таким образом:

  • пусковые;
  • пускорегулирующие;
  • балластные;
  • для возбуждения;
  • потенциометры.

Первый тип предназначен для плавного запуска электродвигателей. Пускорегулирующие переменные резисторы позволяют плавно запускать электрические двигатели постоянного тока, а также поддерживают регулировку величины силы тока. Балластные следует применять в электрических цепях для регулировки нагрузочной способности генератора электроэнергии. Они создают необходимую величину сопротивления в сети. Реостаты возбуждения используют в электрических машинах для поглощения лишней энергии.

Потенциометр предназначен для регулировки величины напряжения. Реостат устроен следующим образом: три клеммы позволяют получить от источника питания с фиксированным значением напряжения разные значения его величины. Например, понижающий трансформатор со значением напряжения на вторичной обмотке, равным 36 В. При использовании 2 транзисторов, диодного моста и реостата можно получить ряд напряжений от 0 до 34 В (2 В — потери при выпрямлении диодным мостом). Эта особенность позволяет делать и выпускать универсальные делители напряжения.

Схема и принцип работы

Обозначение реостата на схеме осуществляется в виде обыкновенного резистора, но со стрелкой, показывающей непостоянное значения сопротивления радиокомпонента. Принцип работы реостата довольно простой и основан на зависимости величины силы тока от величины сопротивления. Проводник, который находится на корпусе-изоляторе, подключен в электрическую цепь.

Реостат может выглядеть, как корпус-изолятор, из которого выведен специальный регулятор величины сопротивления. Однако некоторые модели, которые применяются в лабораториях, могут быть открытого типа. Они предназначены для демонстрации принципа действия устройства.

Электроток протекает по пути наименьшего сопротивления. Следовательно, ползунком можно регулировать протекание тока. Если проводник (материал с высоким удельным сопротивлением) задействован полностью, то, значит, и величина сопротивления будет максимальной. В случае, когда ползунок находится посередине проводника, сопротивление реостата равно R / 2. Подключение в электрическую цепь потенциометра, как и любого типа реостата, осуществляется последовательно.

Реостат печки отопления салона автомобиля

Сама печка автомобиля во включённом состоянии находится в статичной степени нагрева. Уровень температуры воздуха в салоне зависит от скорости вращения ротора вентилятора. Реостат, встроенный в цепь питания вентилятора, меняет скорость воздушного горячего потока через ручное управление.

Существуют комбинированные системы обогрева салона автомобиля. Это когда степень нагрева воздушного потока регулируется двумя реостатами: самой печки и вентилятора.

Реостат печки автомобиля

Дополнительная информация. Типичной причиной выхода из строя системы обогрева салона часто бывает перегорание предохранителя. Поломку устраняют перепайкой электрической детали.

С развитием научно-технического прогресса многие электроприборы быстро устаревают. На смену им приходят более совершенные устройства, менее затратные и более эффективные. То же происходит с реостатами. Электротехническая промышленность постоянно поставляет на рынок всё более новые и совершенные виды резисторов.

Устройство и принцип работы

Если рассматривать реостатную конструкцию, то необходимо отметить несколько основных его частей:

  • это трубка из керамики;
  • на нее намотана металлическая проволока, концы которой выведены на контакты, расположенные на противоположных концах керамической трубки;
  • выше трубки установлена металлическая штанга, на одной стороне которой установлен контакт;
  • на штанге закреплен движущийся контакт, который электрики называют ползун.

Теперь, как все это работает

Обратите внимание на рисунок ниже

Первая позиция (а) – контакт (движущийся) посередине. Это говорит о том, что ток будет проходить только через половину прибора. Вторая позиция (б) говорит о том, что задействован проводник полностью. То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Понятно, что чем больше сопротивление, тем меньше сила тока. Третья позиция (в) – здесь все наоборот: снижается сопротивление, увеличивается сила тока.

Хотелось бы обратить ваше внимание на то, что керамическая трубка, используемая в реостатной конструкции, полая. Это необходимая составляющая, которая позволяет прибору охлаждаться при прохождении через проводник электроэнергии

Добавим: считается, что самые безопасные реостаты – это те, которые закрыты кожухом.

Принцип действия

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

Положения ползунка

Устройство ползункового реостата

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат. Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Как устроен реостат

Реостат это управляемое переменное сопротивление, которое может изменять параметры тока в электрической цепи.

В результате большого количества экспериментов и научно-технических исследований появились различные модели реостатов, такие как:

  • проволочный;
  • ползунковый;
  • жидкостный;
  • ламповый.

Проволочный

Это простейший реостат. Он состоял из проволоки с высоким удельным сопротивлением, натянутой на раму. Она проходила сразу через несколько разъёмов. Включая тот или иной контакт, добивались изменения длины проводника. Тем самым получали нужную величину сопротивления, следовательно, изменялись параметры силы тока и напряжения в электрической цепи. Недостатком такого устройства являлась ограниченность длины проводника, соответственно, диапазона изменений характеристик тока.

Ползунковый

Ползунковый прибор – это классика строения реостата. РС представляет собой удлинённую катушку, которая выглядит как цилиндр из диэлектрического материала с намотанным на него проводом, покрытого окалиной. По штанге поступательно передвигается ползунок, который касается контактами спирали катушки. Прибор подключают к электрической цепи в двух точках: это контакт ползунка и один из концов катушки.

Жидкостный

Аппарат представляет собой ёмкость, заполненную электролитом, в которую погружены два электрода в виде металлических пластин. Сопротивление тока, протекающего через электролит, напрямую зависит от промежутка между электродами и обратно пропорционально площади поверхности электродов.

Ламповый

Сопротивление в цепи регулируется количеством включённых параллельно ламп накаливания. Это не очень удачное решение. Регулировка параметров тока дорого обходится за счёт большой траты электроэнергии, потребляемой лампами накаливания.

Важно! Все вышеперечисленные устройства давно канули в прошлое, кроме ползункового реостата. Это были пионеры в сфере регулировки параметров электрического тока

На смену им пришли экономичные и компактные переменные резисторы. Несмотря на это, принцип работы устройств остался прежним.

Правила размещения

Также обеспечивается гарантированный срок эксплуатации и определенный период между поверками.

Если принято решение не привлекать мастера, то необходимо соблюдать следующие требования к месту установки:

  • в помещении должна быть температура не ниже 0С зимой и не выше 40С в летний период времени;
  • установка производится в специальный шкаф, нишу или стену с достаточной жесткостью;
  • щиток пластмассовый, деревянный или металлический;
  • монтаж на высоте от 80 до 170 см (в редких случаях допускается 40 см);
  • при наличии запирающегося шкафа окошко должно совпадать с циферблатом прибора;
  • отсутствие спаек проводов;
  • сечение проводов должно соответствовать мощности счетчика;
  • для заземления использовать исключительно медные провода (одножильные или многожильные).

Делитель напряжения

Чаще всего резистор применяется как ограничивающий элемент тока или напряжения. Кроме этого, используя последовательное соединение двух резисторов, можно сделать простейший делитель напряжения. Точка соединения их контактов между собой называется общей, а противоположные контакты — плечами.

При таком включении напряжение, измеренное по отношению к общей точке и контакту плеча, будет отличаться от выдаваемого источником питания. Связано это с тем, что падение напряжения на каждом резисторе, в соответствии с законом Ома, пропорционально сопротивлению. Такой делитель у начинающего радиолюбителя нужен для использования в электрическом фильтре. Но этим его применение не ограничивается.

Делитель имеет большое значение и используется практически в 90% сложных схем. Он применяется в качестве параметрического стабилизатора напряжения, в цепях усилительных каскадов и даже как элемент памяти в аналого-вычислительных машинах.

Таким образом, резистор — важный пассивный элемент электрической цепи. Основной его параметр — сопротивление. Предназначен резистор для ограничения тока или уменьшения напряжения на определённом участке. При этом он также может использоваться в качестве датчика, следящего за изменением интенсивности света, давления, температуры или электромагнитного поля.

Для чего нужен РС

Исходя из того, для чего нужен реостат, переменные устройства делятся на следующие виды:

  • пускорегулирующие приборы;
  • пусковые РС;
  • балластники;
  • нагрузочные устройства.

Пускорегулирующие приборы

Реостаты применяют в системе управления электродвигателями постоянного тока. При переменном токе РС включают в схему питания асинхронных двигателей с фазовым ротором.

Пусковые РС

Их основное назначение – это понижение величины силы пускового тока во время старта электромотора. Также такие реостаты работают в системах рекуперативного реостатного торможения. Оно нужно для плавного снижения скорости вращения роторов электромоторов и генераторов.

Балластники

Балластные РС быстро поглощают энергию, которая выделяется при резком торможении электродвигателя. То есть происходит сброс балласта в виде излишней электроэнергии.

Нагрузочные устройства

РС этого вида создают дополнительную нагрузку в электроцепи. Это нужно для поддержания необходимых процессов, связанных с режимом работы различных приборов, двигателей и других устройств.

Виды реостатов

Разновидность реостатов зависит от их основного назначения:

  • Пусковые реостаты предназначены для запуска электродвигателей с постоянным или переменным током;
  • Пускорегулирующие реостаты не только предназначены для запуска двигателей с постоянным током, но и для регулировки силы тока;
  • Балластные реостаты, еще получили название нагрузочные, поглощают энергию, которая необходима для регулирования нагрузки на электрогенераторах, т.е. создают нужное сопротивление в электрической сети;
  • Реостаты возбуждения применяются в электрических машинах для регулировки постоянного и переменного тока, они поглощают лишнюю энергию;
  • В особорую группу выделяют реостаты, предназначенные для деления напряжения, их называют потенциометрами. Они позволяют применять в одном приборе различные напряжения, не используя дополнительные приспособления, такие как трансформаторы и блоки питания. В этом случае реостат имеет 3 клеммы, где нижние клеммы используются для входа тока, а верхняя и одна нижняя – в качестве выхода. Регулировка напряжения осуществляется при движении ползунка.

Благодаря применению в электрических приборах и машинах реостатов, происходит уменьшение снижения скачков электрического тока и перегрузок двигателя, это, в свою очередь, увеличивает срок службы электрических приборов.

Реостат на электрической схеме имеет свое особое обозначение.

Охлаждение

Электричество, пройдя через резистор, тратит часть энергии на преодоление сопротивления проводника, которая преобразуется в тепло. При чрезмерном его выделении реостат может сильно перегреться и прийти в полную негодность.

По этой причине применяют, согласно ГОСТу, две системы охлаждения переменных резисторов, это:

  • воздушная;
  • жидкостная.

Воздушная система охлаждения

Она основана на принудительной вентиляции. Для этого применяют лопастные и турбинные вентиляторы. В реостате датчик производит измерение уровня нагрева прибора. При достижении допустимого порога температуры датчик подаёт сигнал на включение системы вентиляции. При понижении нагрева вентилятор выключается.

Жидкостное охлаждение

Жидкостное охлаждение переменного резистора большой мощности осуществляется с помощью саркофага, в рубашке которого постоянно циркулирует минеральное масло. Оно отводит тепло от реостата наружу.

Масляное охлаждение

Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.

Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.

Реостат можно включать в схему в качестве или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.

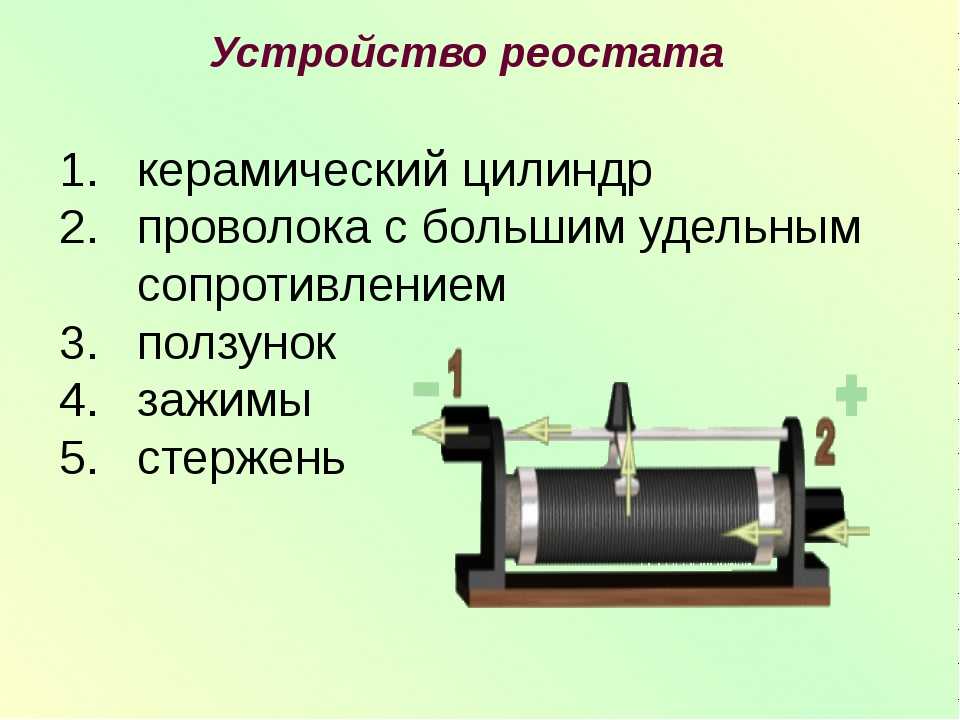

Устройство реостата

Устройство реостата для опытного физика не вызывает трудностей и представляет собой керамический полый цилиндр с металлической обмоткой, концы которой выведены на специальные контакты, получившие название клеммы, расположенные с обеих сторон керамического цилиндра. В качестве обмотки применяется материал, обладающий большим удельным сопротивлением, за счет этого даже небольшое изменение длины отражает изменение и сопротивления. Вдоль цилиндра расположен металлический шланг, на котором закреплен движущийся контакт, который получил название ползунок.

Керамический цилиндр внутри пуст для того, чтобы происходило охлаждение прибора при прохождении через него электроэнергии. Для безопасности ряд приборов имеют специальный кожух, скрывающий все внутренности механизма.

Принцип работы

Вне зависимости от типа реостата, принцип работы у всех примерно аналогичен. Например, ползунковый реостат работает следующим образом:

  • Подключение к сети происходит через клеммы, расположенные с обеих сторон цилиндра;
  • Ток проходит по всей длине, в зависимости от места расположения ползунка. Так, если ползунок находится в центре прибора, то ток проходит только до середины; если ползунок находится в конце прибора, тогда ток проходит целиком, соответственно напряжение максимальное.

Чаще всего задействована в работе только часть прибора, т.е. ползунок не доходит до края реостата. Изменение места расположения бегунка прямо пропорционально изменению силы тока. Подключение реостата к электрической сети осуществляется последовательно.

Видео

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия. Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети. Итак, реостат – это прибор, регулирующий напряжение и ток.

Материалы изготовления

Реостаты по виду материала изготовления делятся на 4 типа. Это угольные, металлические, жидкостные и керамические РС:

  1. К угольным устройствам относятся модели, где переменным сопротивлением выступает графитовый стержень.
  2. Металлическим примером исполнения могут быть ползунковые реостаты. У них переменный резистор – это катушка из металлической проволоки.
  3. Жидкостные переменные сопротивления используются для регулирования работы электродвигателей во взрывоопасной атмосфере.
  4. К керамическим реостатам относятся тороидальные приборы. Их устройство описано выше по тексту.

Как включается реостат в цепь

Во-первых, этот прибор в электрическую цепь включается только последовательно. Во-вторых, один из контактов подключается к ползуну, с помощью которого и регулируется величина тока в цепи. Но необходимо отметить, что этот управляющий элемент можно использовать и для регулировки напряжения в электрической цепочке. Здесь может быть использовано несколько схем с одним сопротивлением или двумя. Понятно, что чем меньше элементов в электрической цепочке, тем проще она.

Реостаты – это универсальные приборы. Их сегодня используют не только для управления силой тока и напряжением. К примеру, в телевизорах они установлены для увеличения или уменьшения звука. Да и переключение каналов косвенно связано с ними же.

И еще один момент. В электрических схемах обозначение этих приборов вот такое:

или такое

На первом рисунке более подробно расписана схема подключения, где красный прямоугольник – это и есть проводник, накрученный на керамическую основу. Синяя линия – это контакт, через который подводится питающий провод. Зеленная стрелка – это ползун. Она направлена влево, что говорит о том, что перемещая ползунок влево, мы уменьшаем сопротивление проводника. И, наоборот, перемещаем контакт вправо, увеличиваем сопротивление.

Рисунок второй более упрощенный. На нем всего лишь прямоугольник, показывающий наличие сопротивления, и стрелка, которая показывает, что этот показатель можно изменять.

Конечно, вся эта информация касается простейших элементов. Но необходимо отметить, что реостаты могут быть разными, все зависит от того места, куда они должны быть установлены. Есть различия и по токопроводящему материалу, который лежит в основе. К примеру, это может быть уголь, металлы, жидкости и керамика. К тому же процесс охлаждения производится воздушным путем или при помощи жидкостей, и это может быть не только вода.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое изменение сопротивления, сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из электротехнической стали. Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Вышесказанное полностью проясняет вопрос, что такое реостат. Как видно, это очень важный элемент, который широко применяется в различных электрических цепях.

Виды реостатов

Тороидальный вид

Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи. В полную противоположность ему выступает рычажный вид. Резисторы расположены на специальной раме, и их выбор происходит при помощи рычага. Любая коммутация сопровождается разрывом контура. Помимо этого в схемах с рычажным реостатом отсутствует возможность плавного регулирования сопротивления. Все переключения приводят к ступенчатым изменениям параметров сети. Дискретность шагов зависит от количества резисторов на раме и диапазона регулирования.

Рычажный вид

Как и рычажные, штепсельные реостаты регулируют сопротивление ступенчато. Отличительной особенностью является изменение параметров сети без разрыва цепи. При нахождении штепселя в перемычке, большая часть тока идет вне сопротивления. Количество возможных вариантов включения зависит от размера магазина. Вытаскиванием штепселя происходит перенаправление тока в резистор.

Штепсельный реостат

К специфичным видам можно отнести ламповые устройства и жидкостные реостаты. В связи с рядом недостатков данные приборы не нашли широкого распространения. Жидкостные реостаты можно встретить лишь в взрывоопасной среде, где они выполняют функции управления двигателем. Ламповые можно встретить в лабораториях и на уроках физики, так как их надежность и точность недостаточны для повсеместного использования.

Определение и виды

Итак, реостат – это аппарат, состоящий из нескольких резисторов и устройства, при помощи которого регулируется сопротивление всех включенных резисторов.

Виды реостатов зависят от их назначения:

  • Бывают пусковые реостаты тока, которые служат для запуска электродвигателей переменного или же постоянного тока.
  • Пускорегулирующий реостат нужен для запуска частоты вращения электрических двигателей с постоянным током и ее регулирования.
  • Балластный или нагрузочный реостат – электрический аппарат для поглощения энергии, нужной при регулировании нагрузки генератора или же при проверке этого генератора.
  • Реостат возбуждения необходим для того, чтобы регулировать ток, находящийся в обмотках электрических машин переменного либо постоянного тока.

Металлические реостаты

Что такое реостат из металла? Это элемент, имеющий воздушный тип охлаждения. Такие реостаты наиболее распространены, так как их наиболее легко можно приспособить к самым разным рабочим условиям. Это относится как к тепловым и электрическим характеристикам, так и к параметрам конструкции. Они могут изготавливаться со ступенчатым или непрерывным типом изменения сопротивления.

Переключатель является плоским. В нем есть подвижный контакт, который скользит по контактам неподвижным в одной и той же плоскости. Те контакты, которые не двигаются, выполнены в форме болтов, имеющих плоские головки цилиндрического или полусферического типа в форме пластин либо шин, которые расположены по дуге в один ряд или два. Тот контакт, который двигается, называется щеткой. Он может быть рычажным или мостиковым по своему типу выполнения.

Еще есть разделение на самоустанавливающийся и несамоустанавливающийся. Последний вариант по конструкции проще, но, так как контакт часто нарушается, он не является надежным в использовании. Самоустанавливающийся подвижный контакт обеспечивает необходимую степень нажатия и в эксплуатации более надежен. Именно поэтому такой вид наиболее распространен.
