Термостат для котла отопления: принцип работы, виды, схемы подключения

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу.

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Куда и где подключать провода на газовом котле?

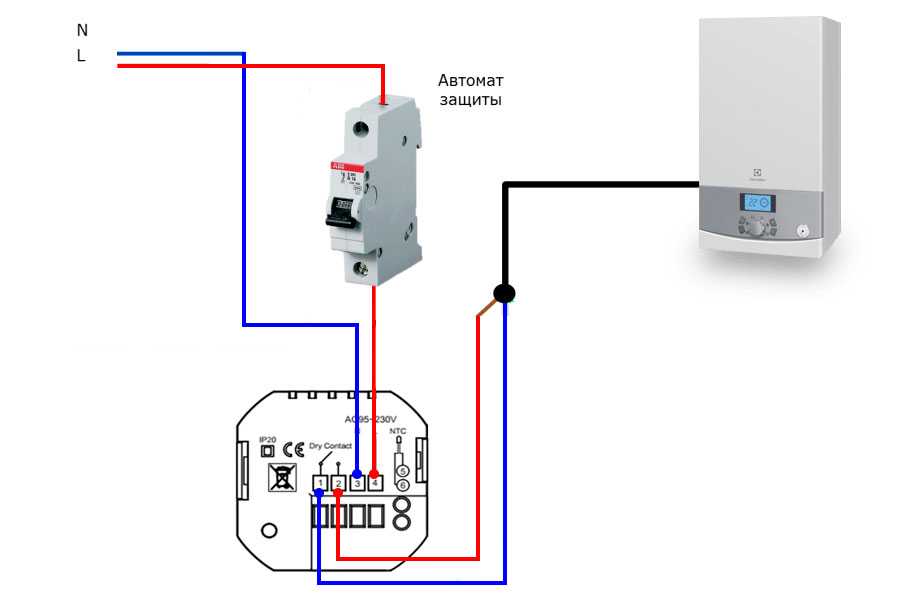

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

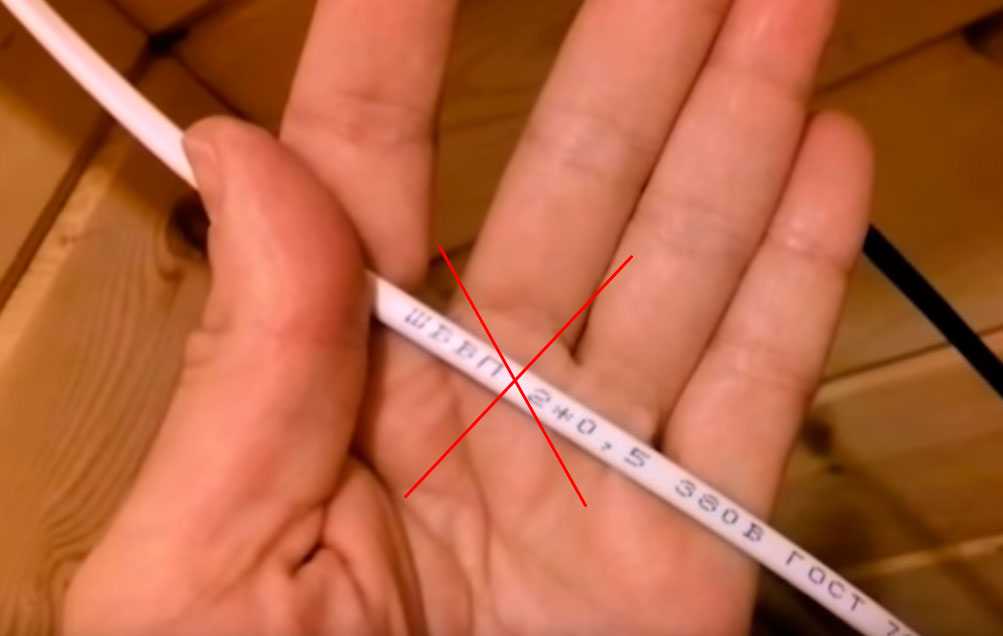

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

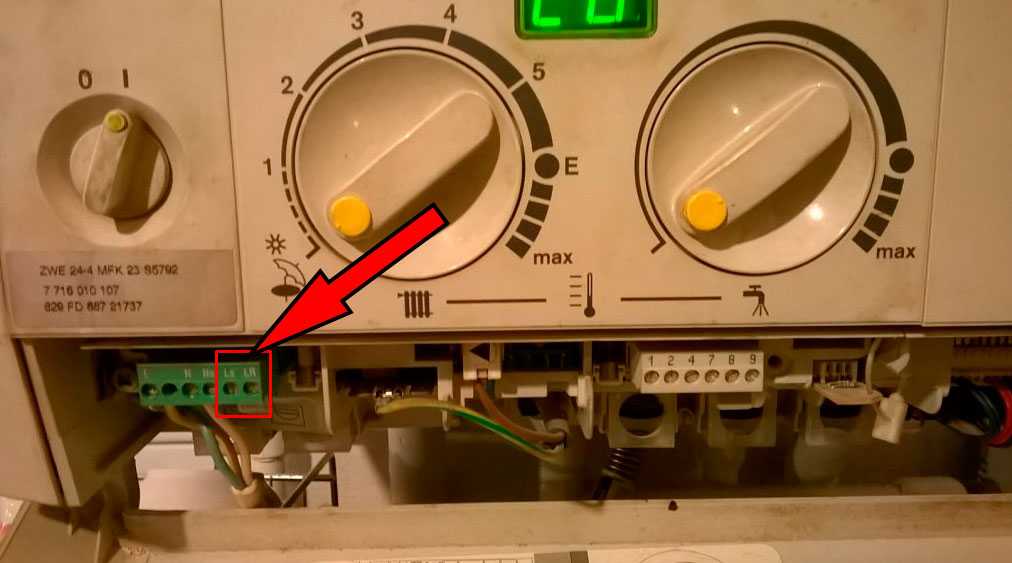

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

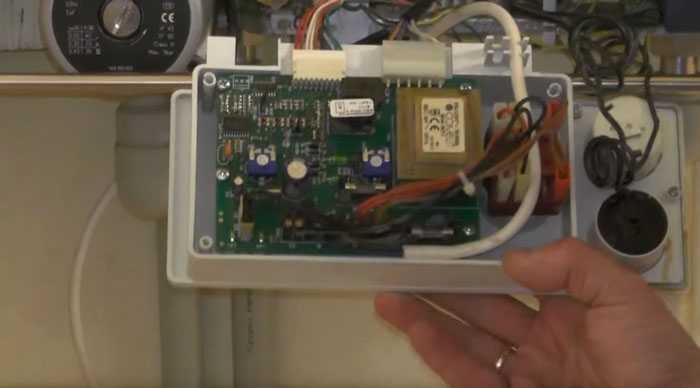

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

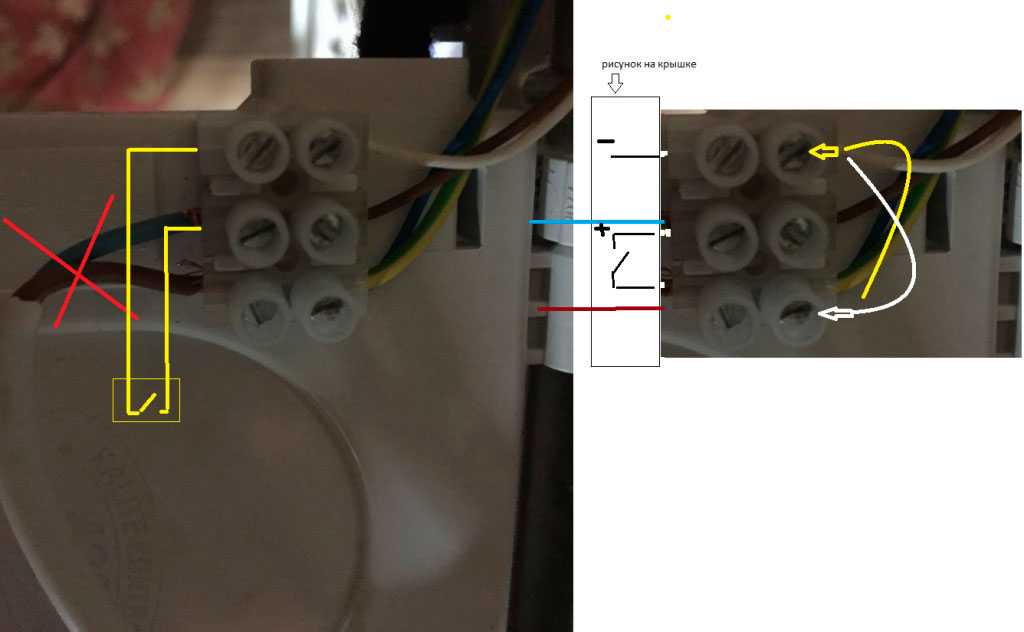

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

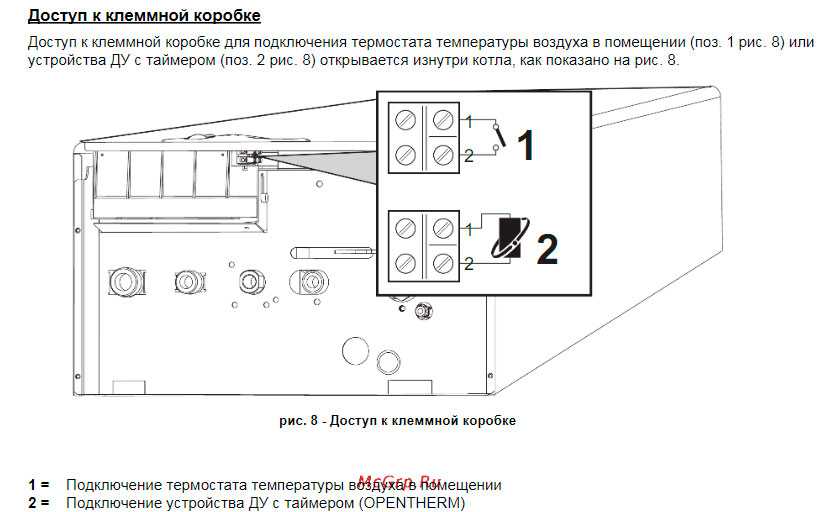

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет. На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N)

Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

УЗО и фазозависимые котлы

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

В случае отказа в запуске котла от ИБП, попробуйте перевернуть вилку питания на 180 градусов и уже в этом положении опять воткнуть ее в розетку.

Для таких моделей также критично подключения через УЗО или дифф.автомат. При его срабатывании, происходит разрыв как фазного, так и нулевого провода.

ИБП подает напряжение от аккумуляторов. Но так как нейтраль на УЗО потеряна, котел ”видит” на входе напряжение на обоих контактах. Что плюсовая клемма, что минусовая, по сути обе являются потенциалом.

Поэтому газовая горелка просто не поджигается.

Единственным решением в этом случае будет провести отдельную линию в обход УЗО или дифф.автомата. По этой же причине, не следует собирать схему ИБП через двухполюсные автоматы. Хотя при сборке некоторых схем без них не обойтись.

Еще одной частой ошибкой схемы является подключение нейтрали не через ИБП, а напрямую к электрооборудованию, связанному с работой котла. Например так:

Из-за этого будет наблюдаться некорректная работа самого инвертора. Фактически вы лишаете его замкнутой цепи, в то время когда он сам является источником разницы потенциалов.

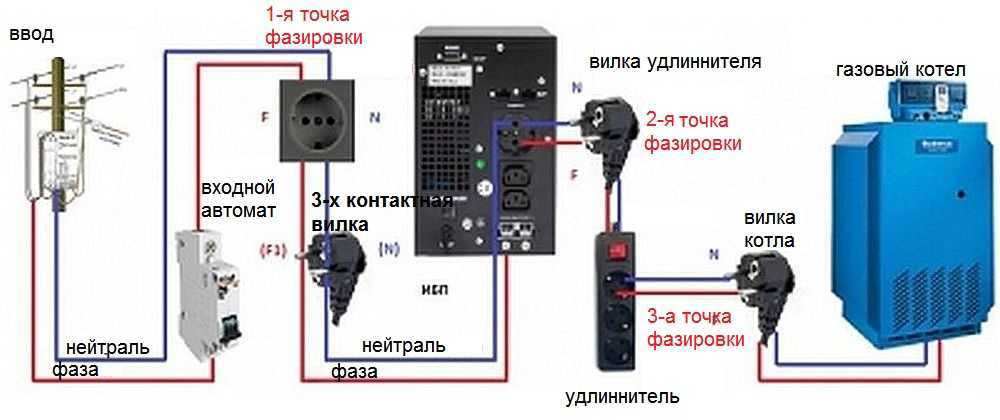

Правильная схема будет выглядеть следующим образом:

То есть, ноль должен сначала идти на бесперебойник, и только потом через отдельную нулевую шинку распределяться по оборудованию.

Что из себя представляет терморегулятор для котла отопления

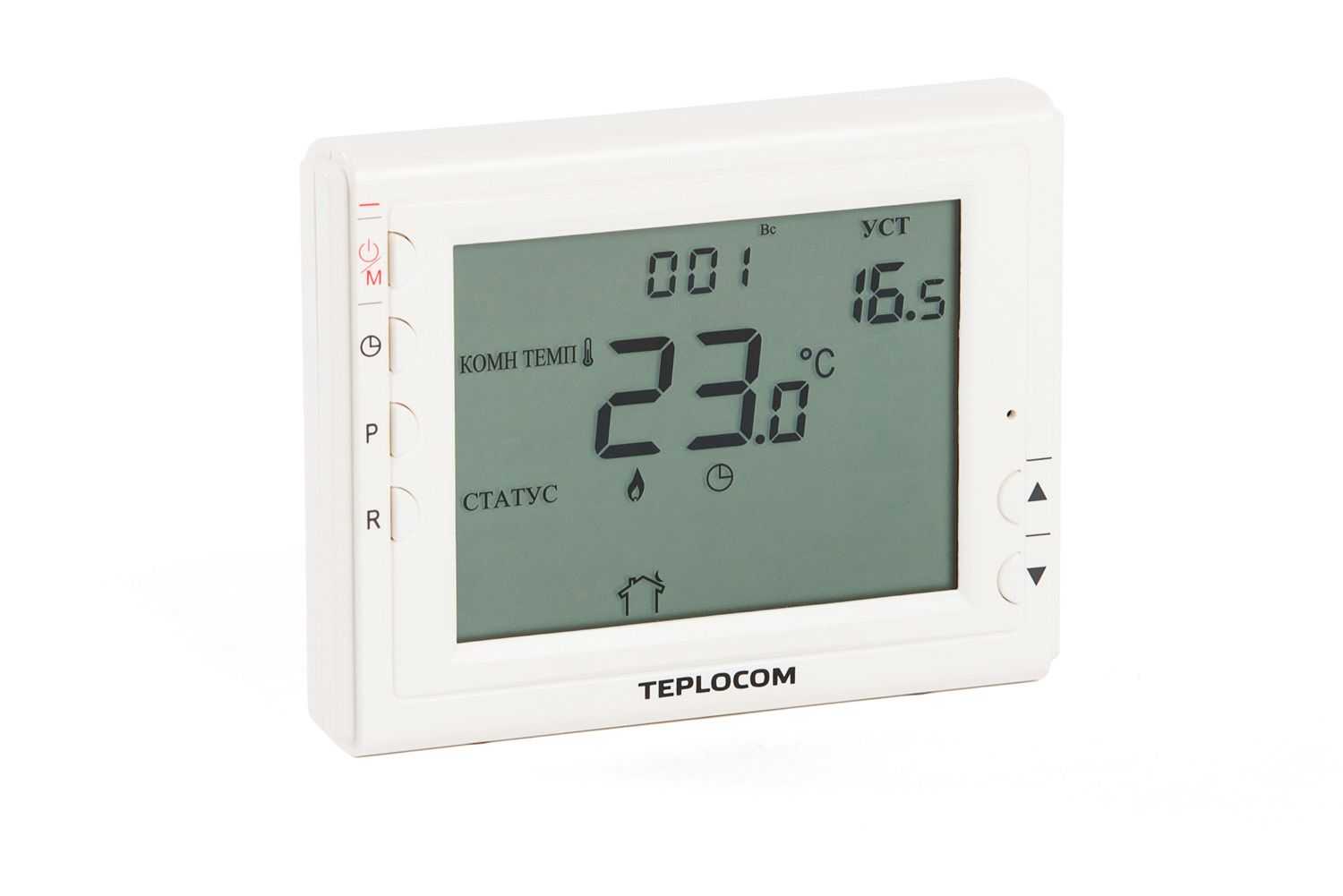

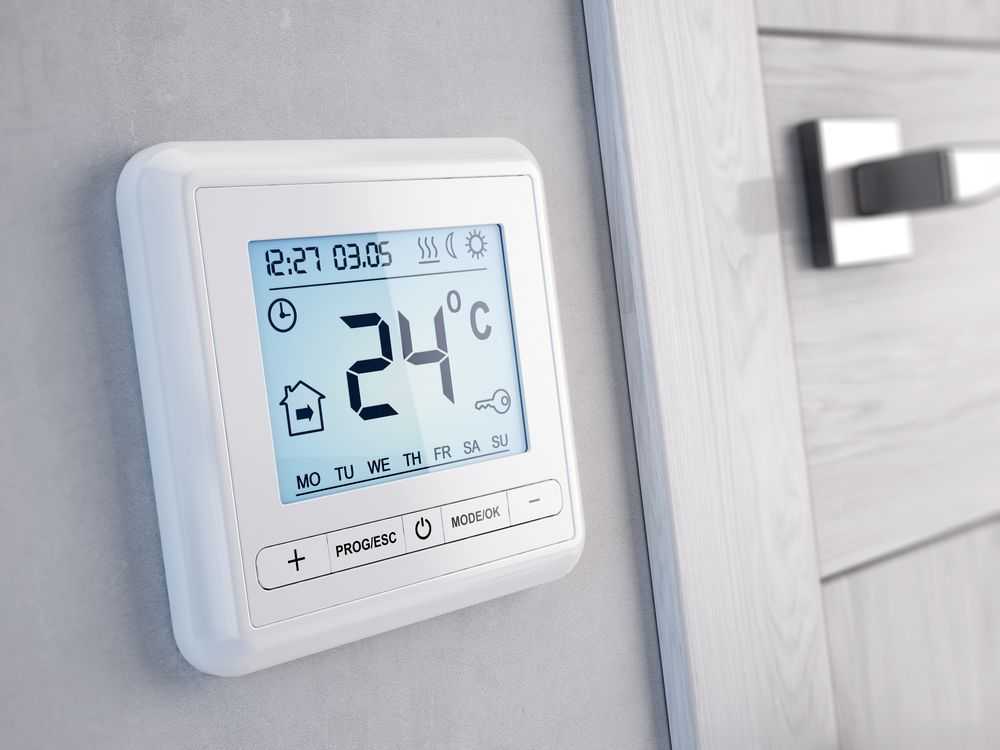

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол».
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Как выбрать комнатный термостат для электрокотла

Способ крепления и подключения

По технике крепления и подключения к электрокотлу различают проводные и беспроводные приборы.

Проводные термостаты все так же могут быть установлены в любом помещении, могут иметь любой функционал, но требуют проводного соединения непосредственно с электрокотлом. Их стоимость ниже, а провод для подключения в большинстве случаев идет в комплекте.

Беспроводные регуляторы температуры состоят из пульта управления и приемника радиосигнала, соединяемого с электрокотлом проводным способом. Преимущества очевидны: при размещении термостата в отдаленном от места установки электрокотла помещении не требуется прокладывать через весь дом дополнительный электропровод.

Согласно практике, предназначенный для бытовой техники радиосигнал частотой 433 или 868 МГц не оказывает влияния на другую электронику в доме, беспроблемно передается через любые стены на расстояние 20 и даже 30 метров. Недостатком является необходимость дополнительного питания пульта управления, обычно это 2 стандартные батарейки типа АА.

Функциональность

Стандартные простые модели имеют только переключатель «вкл/выкл» и вращатель (или кнопки «+» «-«) для установки температуры.

Для существенной экономии лучше выбрать более дорогой программируемый термостат, который окупится за первые несколько месяцев использования. С его помощью можно снижать температуру в помещении до 15-16°C, когда все ушли на работу, или до 18-19°C на ночь. Достаточно единожды настроить несколько шаблонов работы электрокотла, длительность которых может быть в пределах от 8 часов до 7 суток.

Наличие Wi-Fi или GSM-модуля

Встроенный GSM-модуль позволяет получать с помощью SMS сообщений уведомления о работе отопительной системе или о произошедшей аварийной ситуации, которую вы сразу же сможете решить. Таким образом теплоноситель не замерзнет во время длительного отсутствия хозяев.

Наличие Wi-Fi позволяет управлять работой электрокотла через приложение на смартфоне. Также через Wi-Fi сеть можно подключить термостат к системе умного дома или связать несколько дополнительных датчиков температуры (в том числе и теплого пола). Наличие Wi-Fi и GSM не влияет на эффективность и экономичность системы отопления, но повышает комфорт ее использования.

Защита и безопасность

В бюджетных и даже в некоторых моделях электрокотлов среднего ценового сегмента могут отсутствовать базовые элементы безопасности такие, как защита от перегрева, режим предотвращения замерзания или защита от остановки циркуляционного насоса. Тем не менее, все эти элементы есть даже во многих простых моделях терморегуляторов в ценовом диапазоне 1 000-1 500 руб.
