Трансформаторы тока и напряжения

Почему происходит бросок при включении

Кратковременный скачок характеризуется броском намагничивающего тока трансформатора (БТН). Его значения на одном и том же приборе могут отличаться по величине при разных включениях. Причиной образования БТН в силовых устройствах является внезапное изменение уровня напряжения намагничивания. Помимо нагрузки, передаваемой на обмотку, скачок может быть вызван и другими причинами:

• внешнее короткое замыкание (КЗ);
• восстановление напряжения в контуре;
• преобразование КЗ;
• несинхронное подключение генератора.

Ток намагничивания вносит дисбаланс на выводах трансформатора. Защита прибора воспринимает БТН как дифференциальный ток. Но чтобы она корректно выполняла свое назначение, система должна эффективно функционировать и отстраиваться с учетом БТН путем включения в цепь таких вспомогательных устройств, как промежуточные трансформаторы.

При включении обмотки на полную нагрузку вследствие асинхронного распределения мощности и переходных волновых процессов возникает высокое перенапряжение, способное вызвать внутреннее короткое замыкание.

Важно! Перенапряжения по причине БТН являются безопасными только при правильной организации дифференциальной защиты системы

Правильность осуществления измерения потерь

Замеры потерь осуществляются только при обязательном использовании установки, которая обладает большими показателями мощности. В это время разрешается использовать для проведения расчетов более низкое напряжение, подключение которого осуществляется к первичному контуру через такой измерительный аппарат, как ваттметр. Такой вид измерений называют прямым методом.

Если учитывать предоставленные показатели такого измерительного оборудования, как вольтметр или амперметр, будет необходимо дополнительно произвести умножение их мощностей один на другой. Этот метод имеет еще название косвенный

При получении результата по такой методике следует принять во внимание, что в результате возможно наличие некоторых погрешностей. Причина искажения заключается в том, что нет возможности учесть в полной мере коэффициент показателя мощности

При действии данного режима наблюдается образование между ними угла, который составляет девяносто градусов.

Монтаж, подключение, опасные факторы

При пробое изоляции обмоток возникает возможность поражения током, но риск предотвращается заземлением вывода (обозначается на корпусе) вторички.

На выводы вторичной катушки И1 и И2 токи полярные, они обязательно постоянно подсоединены на нагрузку. Идущая по первичной цепи энергия со значительным потенциалом (S=UI). В другой происходит трансформация, и при обрыве в ней там падает напряжение. Потенциал разомкнутых концов при протекании энергии большой, что представляет значительную опасность.

По описанным выше причинам все вторичные цепи ТТ собирают особо тщательно и надежно, на них и кернах, выведенных из функционирования, всегда ставят шунтирующие закоротки.

Как подключается ТТ

Есть несколько схем для изделий защитного типа. Рассмотрим подключение ТТ на трехфазное напряжение.

Полная звезда:

• самая распространенная, защита одно- и многофазных систем от КЗ;
• три ТТ соединяются в звезду.

Если ток ниже настроек на реле КА1–КА3, то это нормальная ситуация, защита не активируется. Ток на К0 — это сумма всех 3 фаз. При возрастании величин в одной из них растет ток и в ТТ. Произойдет сработка реле при КЗ и при превышении нагрузок.

Неполная звезда:

• защита от межфазных замыканий для создания цепей с нейтралью с заземлением;
• для маломощных приемников с другими вариантами защиты.

Схема «треугольник и звезда» — для дифференциальной защиты.

Схема без обесточивания при КЗ на землю используется, но редко по этой же причине. Для защиты от замыканий между фазами и всплесков в одной из них.

ТТИ подсоединяются простым последовательным подключением первичных витков изделия.

Монтаж

Монтаж трансформаторов тока:

1. Ревизия устройства, проверка изоляции (должно быть выше 1 кОм на 1 В);
2. Отключают ЭУ;
3. Убедится в обесточивании, зафиксировать заземления.
4. Разметка, установка креплений. Запрещено размещать трансформатор вплотную к ЭУ (минимальный зазор — 10 см).
5. Выставляются таблички, ограждения.
6. Первичные витки подсоединяются последовательно, но с нагрузкой на вторичных. Если нет возможности подключить измеритель, то ее контакты замыкают, чтобы не было высоких мощностей на ней, которые приведут его повреждению.

ТТ не допускает холостого функционирования, его режим близок к КЗ: вторичные витки при подключении прибора к измеряемому току обязательно замыкаются. Иначе происходит перегревание, повреждающее изоляцию. Перед отсоединением измерителей сначала закорачивают катушки. У некоторых моделей для этого есть узлы клеммы, перемычки.

Расчет

Расчет трансформатора тока можно провести по онлайн-калькуляторам, подобрать по номиналу (например, для 10 кВ). Но это слишком упрощенные инструменты. Исчисления и параметры для выбора — чрезвычайно обширная тема, поэтому опишем основы.

Точность чрезвычайно важная, поэтому потребуются тщательные исчисления специалистами. Необходимо знать множество специфических нюансов, например:

• при разных схемах подсоединения, видах КЗ, есть разные формулы определения сопротивления;
• проверяют первичный ток на термо- и электродинамическую стойкость;
• есть свои нюансы для ТТ, для релейной защиты и для учетных целей, измерений.

Правила, как выбрать трансформатор тока в общих чертах:

• номинальное рабочее напряжение ТТ должно превышать или сравниваться с номиналом ЭУ (стандартные значения 0.66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750 кВ). Если обслуживаемое оборудование имеет 10 кВ, то изделие должно быть рассчитано на этот показатель;
• первичный ток ТТ — больше номинального тока у ЭУ, но учитывая перегрузочную способность;
• оценивают ТТ по номинальной мощности вторичной нагрузки, которая должны превышать расчетное ее значение. (Sном>=Sнагр);
• оценивают размеры и расположение для установки, номинальные нагрузки (есть таблица), наработка до отказа, срок службы, класс точности.

Проверка после расчета

Правила:

• после расчета ТТ проверяют по загрузке при макс. и мин. значениях, протекающих через него нагрузок;
• по п. 1.5. 17 ПУЭ при макс. подключенной нагрузке ток во вторичной катушке — не менее 40 % номинала счетчика, при мин. — не менее 5 %;
• макс. загрузка должна быть от 40 %, а мин. — от 5 %, и в любом случае она не должна превышать 100 %, иначе возникнет перегрузка трансформатора;
• если рассчитанные величины макс./мин. загрузок меньше 40 % и 5 % соответственно, то надо подбирать изделие с меньшим номиналом, а если этого нельзя сделать по параметрам макс. нагрузки, надо предусмотреть монтаж двух счетчиков — для макс. и мин. нагрузки.

Важность коэффициента трансформации, класса точности, погрешности

Коэффициент трансформации (КТ) — определяет пропорциональность преобразования, задается при проектировании ТТ, при выпуске обязательно проверяется. На схеме это К1, определяемый соотношением l1/l2 (двумя векторами).

Эффективность коэффициентов собранных изделий отображает класс точности. При реальном функционировании токовые величины не постоянные, поэтому коэффициент обозначают номинальным. Пример: 1000/5 — при 1 кА рабочего тока (первичного) во вторичной цепи действует нагрузка 5 А. Именно по описанным значениям и проводится расчет продолжительность эксплуатации этого трансформаторного тока.

Погрешность ТТ влияет на класс его точности и определяется сечением, уровнем проницаемости материала магнитопровода, величинами магнитного пути.

Возрастание сопротивления нагрузки во вторичной цепи, превышающее возможности ТТ (при этом там генерируется повышенное напряжение), провоцирует пробой изоляции — трансформатор выходит из строя, перегорает

Поэтому важно правильно подбирать данный параметр. Предельное сопротивление есть в справочных материалах

Режим холостого хода трансформатора

Холостым ходом (ХХ) называют такое подключение устройства, когда на первичную обмотку подается номинальное переменное напряжение, а цепи всех вторичных – разомкнуты (нагрузки не подключены).

В преобразователе напряжения, деление обмоток (катушек) на первичную и вторичные условно. Любая из них становится первичной, когда на нее поступает исходное переменное напряжение. Прочие, в них наводится ЭДС — становятся, соответственно, вторичными.

Опыт холостого хода проводится по схеме показанной на рисунке

Следовательно, любой трансформатор, соответственно способу подключения, может быть как понижающим, так и повышающим (кроме разделительного – с коэффициентом трансформации, равным единице).

Поскольку цепь вторичной катушки разъединена, тока в ней нет (I2 = 0). В первичной протекает I1, формирующий в магнитопроводе поток вектора магнитной индукции Ф1. Последний меняется по синусоидальному закону, но из-за перемагничивания стали отстает по фазе от I1 на угол B (угол потерь).

Применяют следующую терминологию:

• I1: ток ХХ трансформатора;
• Ф1: рабочий магнитный поток.

Под действием Ф1 во всех катушках возникает ЭДС:

• в первичной – самоиндукции (Е1);
• во вторичных – взаимоиндукции (Е2).

Зависимость ЭДС от различных параметров определяется формулами:

Е1 = 4,44 * f * W1 * Ф1max *10 -8 ,

Е2 = 4,44 * f * W2 * Ф1max * 10 -8 , где

W1 и W2 — число витков в обмотках;

Ф1max — величина магнитного потока в точке максимума.

Следовательно, числовое значение ЭДС находится в прямой зависимости от числа витков катушки. Из соотношения ЭДС в первичной и вторичной обмотках, определяют главный параметр аппарата— коэффициент трансформации (К): К = Е1 / Е2 = W1 / W2.

Вторичная катушка по сравнению с первичной содержит витков:

• в повышающем трансформаторе – больше (К меньше единицы);
• в понижающем – меньше (К больше единицы).

Помимо рабочего (основного), в установке образуется магнитный поток рассеяния Фр1. Это силовые линии, ответвляющиеся от рабочего магнитного потока Ф1 в сердечнике и замыкающиеся по воздуху вокруг витков катушек. Как и Ф1, Фр1 является переменным, а значит, он, согласно закону электромагнитной индукции, наводит в первичной обмотке ЭДС самоиндукции Ер1.

Е1 и Ер1 всегда направлены против приложенного к первичной обмотке напряжения U1. По характеру действия на ток, они подобны резистору, потому и обозначаются термином «индуктивное сопротивление» (Х).

Емкостное и индуктивное сопротивление

Следовательно, создавая I1, напряжение U1 преодолевает активное сопротивление R1 первичной катушки и обе ЭДС самоиндукции. Математически это выглядит так: U1 = I1 * R1 + (-Е1) + (-Ер1).

Запись выполнена в векторной форме, поэтому перед обозначениями ЭДС самоиндукции проставлены значки «-»: они говорят о противоположном направлении этих векторов относительно напряжения U1. Ток холостого хода I1 не является строго синусоидальным.

Он искажается, поскольку имеет в своем составе так называемую третью гармоническую составляющую (ТГС), обусловленную вихревыми токами, гистерезисом и магнитным насыщением магнитопровода. Но с определенной долей приближения, годной для практических расчетов, его можно заменить эквивалентным синусоидальным током с равноценным действующим значением.

Как происходит процесс

При подаче нагрузки намагничивание прибора из-за включения рассматривается как негативное явление, способное спровоцировать БТН максимальной амплитуды. При отключении ток намагничивания сокращается до нулевой отметки, а магнитная индукция корректируется в зависимости от степени намагничивания стального сердечника, в результате чего в магнитопроводе сохраняется остаточная индукция.

Если через время повторить включение токопреобразующего устройства под напряжение, подчиненное синусоидальному закону изменения, магнитная индукция меняется со смещением остаточной величины до 90% от номинального значения. В результате возникает высокая амплитуда намагничивания и изменение формы кривой.

Рис. 3. Кривая БНТ классического типа

Уровень намагничивающего тока затухает на десятые доли секунды, но полное «сглаживание» кривой наступает в течение нескольких секунд, а при определенных условиях – через несколько минут. Длительность затухания апериодической составляющей осциллограммы БТН обусловлена высокой амплитудой тока в начальный (нулевой) момент времени и содержанием разных гармоник. Пиковая величина зависит от нагрузочного напряжения и его параметров, а также от значения и полярности остаточного магнитного потока в сердечнике.

Пик тока может быть выше номинального значения для высокомощных агрегатов в 10-15 раз, а для приборов мощностью (<50 кВА) – больше в 20-25 раз. Период затухания – от нескольких миллисекунд до секунд.

Методика расчёта напряжения, потерь и сопротивления КЗ

Расчёты ведутся в следующей последовательности:

1. Определяются оба компонента тока холостого хода:

I_μ = IsinΦ и I_w = IcosΦ.

1. Устанавливаются значения реактивного X и активного Rсопротивлений в эквивалентных цепях, которые относятся к низковольтной обмотке:

X = V₁ / Iμ и R = V₁ / I_w.

Здесь V₁ – показания вольтметра на обмотке низкого напряжения.

1. Рассчитывается итоговое значение мощности:

W₁ = 2I_μR и W₂ = 2I_wХ

W = (W2₁ + W2₂)0,5

Объясняется это тем, что напряжение, приложенное для появления тока полной нагрузки, хоть и мало по сравнению с номинальным, но всё же присутствует на обмотках.

1. Определяется значение эквивалентного сопротивления Z_eq трансформатора:

Z_eq2 = R2 + X2.

Полученные данные соответствуют тем, которые относятся к стороне высокого напряжения трансформатора. Таким образом, в результате испытания на КЗ определяются потери в проводниках а, а также его приблизительные эквивалентное и реактивное сопротивление.

В результате анализа полученной информации можно определить зависимость потерь от тока холостого хода и напряжения на вторичной обмотке.

Проверка работы

С целью проверки устройства его включают в режиме ХХ и выполняют следующие измерения:

1. вольтметром замеряют напряжение, подаваемое на первичную катушку (U1);
2. другим вольтметром — напряжение U2 на выводах вторичной обмотки. Применяют прибор с сопротивлением, довольно высоким для того, чтобы ток во вторичной обмотке оставался равным нулю;
3. в цепь первичной навивки включают амперметр для определения силы тока холостого хода
4. сюда же включают ваттметр, измеряющий потребляемую мощность.

Сняв показания с приборов, производят вычисления:

1. определяют коэффициент трансформации: К = U1 / U2;
2. по специальным формулам рассчитывают потери ХХ.

Используя данные опыта ХХ в сочетании с данными опыта короткозамкнутого режима, определяют КПД устройства.

Как убрать фоновый шум микрофона на ноутбуке если активирован режим экономии электропитания

При активированном режиме экономии, звуковой карте не хватает питания. Поэтому появляются помехи. Что предпринять? Нажмите «Win+R», пропишите команду «control»:
Далее:
Нажмите ссылку «Создание схемы».
Выберите режим «Высокая производительность».

Режимы работы трансформаторов тока

У ТТ существуют два основных режима работы – установившийся и переходный.

В установившемся режиме работы токи в первичной и вторичной обмотке не содержат свободных апериодических и периодических составляющих. В переходном режиме по первичной и вторичной обмотке проходят свободные затухающие составляющие токов.

Если ТТ выбран правильно, то в обоих режимах работы погрешности не должны превышать допустимых в этих режимах, а токи в обмотках не должны превышать допустимые по термической и динамической стойкости.

ТТ для измерений предусмотрены для работы в установившемся режиме, при условии не превышения допустимых погрешностей. Работа ТТ для защиты начинается с момента возникновения тока перегрузки или тока КЗ, в этих режимах должны обеспечиваться требования определенных типов защит.

Понятие намагничивающего тока

Внезапное возрастание, то есть бросок тока намагничивания (БТН), объясняется насыщением сердечника магнитной индукцией. Трансформаторы динамически устойчивы к броскам благодаря изготовлению обмоток с учетом больших по кратности токов, как правило, возникающих при замыканиях накоротко. В среднем намагничивающий ток превышает номинальное значение прибора в 6-8 раз.

Рис. 1. Условия появления БТН

В режиме короткого замыкания напряжение силового агрегата характеризуется предельным понижением до нуля, а после отключения зоны повреждения устанавливается на зажимах устройства скачкообразно.

Восстановление магнитного потока происходит неравномерно и не сразу, что обуславливает возникновение переходного процесса, в течение которого образуются два потока – установившийся Ф_У и свободный Ф_СВ. Для определения общего значения используется формула:

Ф_ТО = Ф_У + Ф_СВ

В точке отсчета, характеризующей начальный момент времени при t = 0, Ф_ТО также приравнивается к нулю, поэтому справедливым представляется равенство Ф_СВ = – Ф_У. Знаки полярности магнитных потоков совпадают во втором полупериоде, и, соответственно, результирующая величина достигает пикового максимума (Ф_Тмакс).

Рис. 2. Магнитные потоки в сердечнике под нагрузкой

Схематически наблюдается отставание ФУ от UТ на 90 градусов, что говорит о зависимости ФСВ и ФТмакс от фазы напряжения. Данные величины достигают наибольших значений при включении – в момент прохождения UТ через ноль

Если не брать во внимание постепенное затухание, ФТмакс ≈ 2ФУ. Но пиковая величина потока может быть и выше, когда в толще сердечника присутствует остаточное намагничивание Фост, по знаку совпадающее с ФСВ

Тогда:

Ф_Тмакс = (2Ф_У + Ф_ост)> 2Ф_У

Сердечник насыщается при значениях потоков, приближенных к 2Ф_У, вызывая резкий бросок I_нам. Ток намагничивания образуется только в той обмотке цепи, на которую подается напряжение при включении. Он преобразуется через защитное устройство и поступает на реле, заставляя его срабатывать при соблюдении неравенства I_нам > I_с.з..

Принцип действия и конструкция трансформаторов тока

Первичная обмотка ТТ включается в разрез линейного провода (последовательно с нагрузкой), в котором измеряется сила тока. Вторичная обмотка замкнута на измерительное устройство с малым сопротивлением. Поэтому, в отличие от силового трансформатора, для которого режим короткого замыкания является аварийным, нормальным режимом для измерительного ТТ являются условия, близкие к КЗ, так как сопротивление во вторичной цепи у него мало.

Через первичную обмотку, имеющую определённое количество витков, течет ток. Вокруг катушки наводится магнитный поток, который улавливается магнитопроводом. Пересекая перпендикулярно ориентированные витки вторичной обмотки, магнитный поток формирует электродвижущую силу. Под влиянием последней возникает ток, протекающий по катушке и нагрузке на выходе. Одновременно на зажимах вторичной цепи образуется падение напряжения.

По конструктиву и применению ТТ условно подразделяются на несколько разновидностей:

1. • Опорные монтируются на опорной плоскости.

1. • Проходные используются в качестве ввода и устанавливаются в металлических конструкциях, в проемах стен или потолков.

1. • Встраиваемые размещаются в полости оборудования: электрических выключателей, генераторов и других электроаппаратов и машин.

1. • Разъемные не имеют своей первичной обмотки. Их магнитопроводы из двух половинок, стягиваемых болтами, можно размыкать и закреплять вокруг проводников под током. Эти проводники исполняют роль первичных обмоток.

1. • Шинные изготавливаются тоже без первичных обмоток — их роль выполняют пропущенные сквозь окна магнитопроводов ТТ токоведущие шины распредустройств.

1. • Накладные надеваются сверху на проходной изолятор.

1. • Переносные предназначаются для лабораторных и контрольных измерений.

По выполнению первичной обмотки ТТ подразделяются на одновитковые и многовитковые, а по числу вторичных обмоток — на устройства с одной обмоткой и с несколькими вторичными обмотками (до четырёх, пяти). По числу ступеней трансформации — на одноступенчатые и каскадные.

К общей классификации трансформаторов обоих типов относятся: количество коэффициентов трансформации (однодиапазонные и многодиапазонные), критерии по материалу диэлектрика между первичной и вторичной обмотками и по материалу внешней изоляции — маслонаполненные, газонаполненные, сухие, с литой, фарфоровой и прессованной изоляцией, с вязкими заливочными компаундами, комбинированные бумажно-масляные. ТТ и ТН устанавливаются на открытом воздухе, в закрытых и в подземных установках, на морских и речных судах, внутри оболочек электроустановок и связываются контрольными проводами и кабелями с оборудованием вторичных цепей. По диапазону рабочего напряжения выделяют трансформаторы, функционирующие в устройствах до 1000 В и выше 1000 B. Трансформаторы также классифицируются по классу точности.

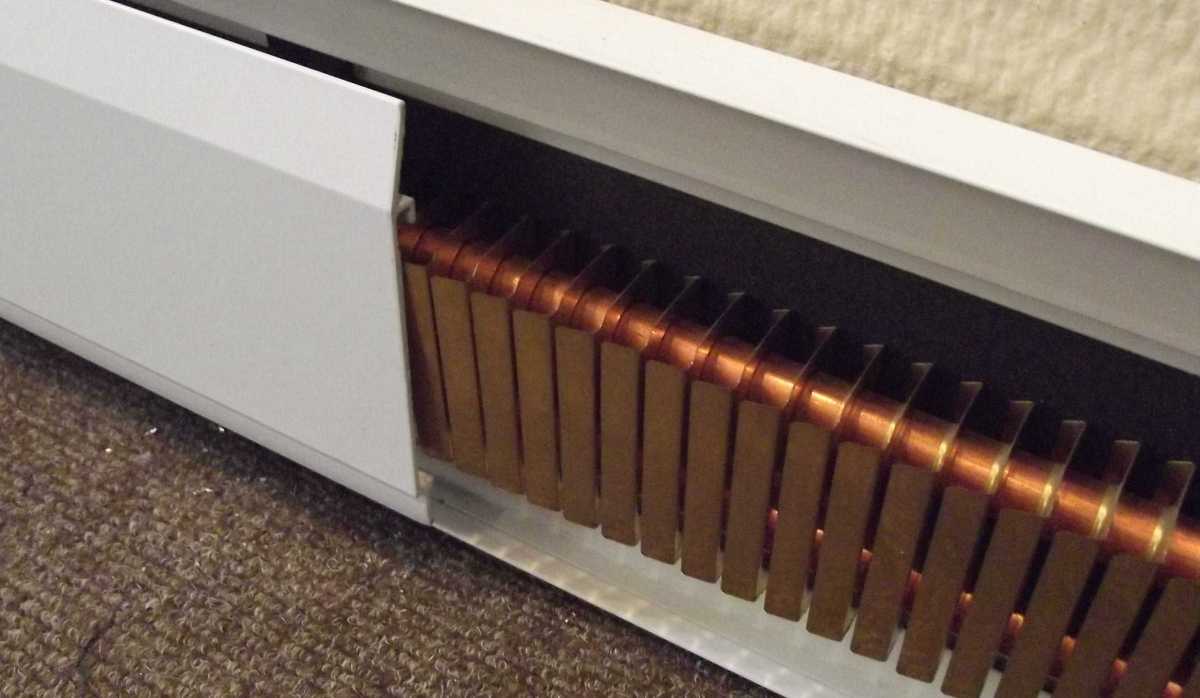

Плюсы и минусы такого отопления

Пожалуй, только отзывы пользователей могут в полной мере раскрыть все достоинства и недостатки такого типа плинтуса, но я все же попытаюсь перечислить основные аспекты, которые требуют внимания. Среди неоспоримых преимуществ системы теплого плинтуса выступает необычный дизайн, так как он включает одновременно и функциональную, и эстетическую сторону. По желанию планки можно покрасить в любой цвет, что снимает любые ограничения в создании интерьерных решений.

В продолжение темы плюсов хочу сказать, что такой метод обогрева обеспечивает равномерный прогрев комнаты, что снижает до минимума возможность появления сырости и развития плесени. Также в воздух не поднимается активно пыль и не возникают сквозняки, и все это из-за «тепловой подушки». Особенно актуально это для квартир и домов, в которых живут маленькие дети. И еще один плюс, за который все так любят теплый плинтус Mr Tektum – это простота монтажа, так как с конструкцией может справиться даже человек, раньше никогда не державший в руках строительный инструмент.

Как и везде, в системе теплого пола есть и свои недостатки. К сожалению, простота процесса монтажа далеко не всегда представляет собой высокую эффективность эксплуатации. Именно поэтому все же стоит обратиться за консультацией к мастеру, который объяснит, как избежать нарушений равномерной теплоотдачи. Тема внешнего вида такого плинтуса поднимается довольно часто, так как в строительных магазинах представлены различные декоративные накладки для него. Их лучше не использовать, так как они влияют на процесс теплоотдачи.

Далее хочу рассказать вам о минусах конкретных разновидностей отопительной системы. Например, водяной теплый плинтус может быть использован только в четко установленном температурном режиме, как часть центральной отопительной магистрали. Если температура снизится, это приведет к поломке и разрушению оборудования. А вот электрический теплый плинтус требует слишком много электроэнергии, а в наше время это влечет за собой серьезные финансовые расходы. Именно поэтому данный тип прибора могут позволить себе далеко не все.

Назначение опыта короткого замыкания

Испытание на обрыв при отсутствии нагрузки выполняется для определения потерь в сердечнике без нагрузки по току.

Суть испытания заключается в том, что обмотка высокого напряжения остаётся разомкнутой в то время, как выходная обмотка подключается к обычной сети потребителя. Туда же подсоединяются и необходимые измерительные приборы – ваттметр, амперметр и вольтметр. В результате такого соединения, внешнее напряжение, которое прикладывается к устройству, медленно увеличивается от нуля до своего номинального значения.

Показания всех приборов фиксируются в момент, когда напряжение тестирования достигает необходимого значения в выходной цепи. Физическая сущность результатов замеров такова:

1. Амперметр показывает значение тока холостого хода, значение которого очень мало, и, следовательно, падением напряжения можно пренебречь.
2. Входная мощность указывается ваттметром. Но другая сторона трансформатора разомкнута, следовательно, выходная мощность отсутствует, а показатель на ваттметре складывается только из значений потерь мощности, обусловленных степенью насыщения материала сердечника, и потерь в проводах.
3. Вольтметр с высоким сопротивлением подключается через внешнюю обмотку устройства. Высоковольтная обмотка рассматривается как разомкнутая цепь, поскольку ток через вольтметр пренебрежимо мал.
4. Результаты тестирования отличаются высокой точностью вследствие малости значений тока холостого хода и отсутствия потерь в элементах электрической цепи. Поэтому показания ваттметра гарантированно определят суммарные потери в сердечнике.

Как установить трансформатор тока

По роду и способу установки они делятся на:

1. Проходные;
2. Опорные;
3. Встроенные в электрооборудование;
4. Для электроустановок до 1 кВ или выше;
5. Для наружной установки в ОРУ (открытых распределительных устройствах);
6. Для внутренней установки в ЗРУ (закрытых распределительных устройствах).

Зачастую в цепях с маломощными двигателями и трансформаторами рассчитанных на 1 кВ и ниже установка трансформатора тока не требуется. Это всевозможные понижающие трансформаторы освещения, компрессоры, вентиляторы, обогревательные системы. Вообще, в быту трансформаторы тока устанавливаются крайне редко, разве что на трансформаторах, питающих целые районы или группы домов.

Трансформатор тока подключение

Рассмотрим несколько вариантов подключения трансформаторов тока в цепи трёхфазного напряжения.

Эта схема, где три трансформатора тока соединены в звезду, широко применена для защиты цепей от однофазных и многофазных коротких замыканий. Если в цепях протекает ток ниже того, на который настроены реле КА1-КА3, то это называется рабочим нормальным режимом работы и ни одна из защит не будет срабатывать. Ток, который протекает через реле К0 считается как геометрическая сумма токов всех трёх фаз. При увеличении тока в одной из фаз вырастит ток и в цепи защитного трансформатора сработает одно или несколько реле КА1-КА3, в зависимости от места повышения тока. Это необязательно случится при коротком замыкании, даже если нагрузка на контролируемом оборудовании будет выше номинальной, то произведёт отключение. Тем самым спасая дорогостоящее электрооборудование от ненормального режима работы. При замыкании на землю ток появится и в цепи реле К0, тем самым отключая электроустановку.

Схема с трансформаторами применяется для защиты от межфазных замыканий для организации цепей с заземлённой нейтралью. Схема с неполной звездой чаще всего используется для маломощных источников и потребителей, когда существуют и дополнительные виды разнообразных защит.

Такой вид соединения в треугольник, с одной стороны и в звезду с другой — используется в электроустановках для дифференциальной защиты.

Подключение трансформаторов тока, таким образом, даёт возможность защиты от межфазных замыканий и превышения тока в каждой из фаз, но отсутствует отключение при коротком замыкании на землю. Поэтому подключается так в исключительных очень редких случаях.

Таблица потерь

Потребляемая активная мощность — это потери ХХ трансформатора. Часть ее тратится на нагрев провода обмотки (I1 2 * R1). Она незначительна, поскольку сопротивление R1 провода мизерно и ток ХХ также мал – 3-10% от номинального.

Основная доля расходуется на вихревые токи в магнитопроводе и его перемагничивание. Эти явления приводят к нагреву магнитопровода. Ф1, обуславливающий основную часть потерь холостого хода, не зависит от тока нагрузки. Следовательно, потери имеются постоянно и в любом режиме работы устройства, в том числе и в активном (нагрузочном).

Таблица потерь ХХ:

Номинальная мощность, кВА	Номинальное напряжение ВН/НН, кВ	Потери холостого хода, Вт
250	10/0,4	730
315	10/0,4	360
400	10/0,4	1000
500	10/0,4	1150
630	10/0,4	1400
800	10/0,4	1800
1000	10/0,4	1950
1250	10/0,4	2300
1600	10/0,4	2750
2000	10/0,4	3200
2500	10/0,4	4200

Со временем, потери увеличиваются из-за следующих изменений в магнитопроводе:

• меняется структура стали;
• падает сопротивление изоляции между пластинами;
• нарушается изоляция стяжек, что приводит к короткому замыканию между пластинами.

Классификация трансформаторов тока

Трансформаторы тока принято классифицировать по следующим признакам:

1. В зависимости от назначения их разделяют на:
   1. защитные;
   2. измерительные;
   3. промежуточные, используемые для подключения устройств измерения в токовые цепи, выравнивания токов в системах диф. защит и т. п.);
   4. лабораторные.
2. По типу установки разделяют устройства:
   1. наружной установки (размещаемые в ОРУ);
   2. внутренней установки (размещаемые в ЗРУ);
   3. встроенные в электрические машины, коммутационные аппараты: генераторы, трансформаторы, аппараты и пр.;
   4. накладные — устанавливаемые сверху на проходные изоляторы;
   5. переносные (для лабораторных испытаний и диагностических измерений).
3. Исходя из конструктивного исполнения первичной обмотки ТТ разделяют на:
   1. многовитковые (катушечные, с обмоткой в виде петли или восьмерки);
   2. одновитковые;
   3. шинные.
4. По способу исполнения изоляции ТТ разбивают на устройства:
   1. с сухой изоляцией (из фарфора, литой изоляции из эпоксида, бекелита и т. п.);
   2. с бумажно-масляной либо конденсаторной бумажно-масляной изоляцией;
   3. имеющие заливку из компаунда.
5. По количеству ступеней трансформации ТТ бывают:
   1. одноступенчатые;
   2. двухступенчатые (каскадные).
6. Исходя из номинального напряжения различают:
   1. ТТ с номинальным напряжением — выше 1 кВ;
   2. ТТ с напряжением – до 1 кВ.

Отличие от трансформатора напряжения

Одним из некоторых отличий является способ создания изоляции между двумя обмотками.

Первичную обмотку в трансформаторах тока изолируют соответственно параметрам принимаемого напряжения. Вторичная обмотка имеет заземление.

Трансформаторы тока работают в условиях, подобных к случаю короткого замыкания, так как у них небольшое сопротивление вторичной обмотки.

Для трансформатора напряжения при коротком замыкании его работа опасна из-за риска возникновения аварии.

Для трансформатора тока такой режим работы вполне приемлемый и безопасный. Хотя бывают у таких трансформаторов также угрозы аварии, но для этого устанавливают свои системы и средства защиты.

Коэффициент трансформации

Этот коэффициент служит для оценки эффективности функционирования трансформатора. Его значение по номиналу дается в инструкции к прибору. Коэффициент означает отношение тока в первичной обмотке к току вторичной обмотки. Это значение может сильно меняться от числа секций и витков.

Нужно учитывать, что этот показатель не всегда совпадает с фактической величиной. Есть отклонение, определяемое условиями работы прибора. Назначение и метод работы определяют значения погрешности. Но этот фактор также не может быть причиной отказа от контроля коэффициента трансформации. Имея значение погрешности, оператор сглаживает ее аппаратурой специального назначения.

Установка

Простые трансформаторы тока, работающие на шинах, устанавливаются очень просто, и не требуют инструмента или техники.

Прибор ставится одним мастером при помощи крепежных зажимов.

Стационарные требуют оборудования фундамента, монтажа несущих стоек.

Каркас крепится сваркой. К этому каркасу монтируется аппаратура. Комплект оснащения зависит назначение устройства и его особенности.

Контроль

Это мероприятие состоит из разных операций: визуальный осмотр, дается оценка всей конструкции, проверяется маркировка, паспортные данные и т.д. Далее, осуществляется размагничивание трансформатора с помощью медленного повышения тока на первичной обмотке. Далее, величину тока уменьшают.

Затем готовят главные мероприятия по измерению параметров. Поверка основывается на оценке правильности полярности клемм катушек по нормам, также определяют погрешность с дальнейшей сверкой с паспортными данными.

Безопасность

Основные опасности при функционировании измерительных трансформаторов обусловлены качеством намотки катушек. Необходимо учитывать, что под витками действует основа из металла, которая в открытом виде создает опасность и угрозу для обслуживающего персонала.

Поэтому создается график обслуживания, по которому проводится периодическая проверка устройства. Персонал обязан следить за состоянием обмоток катушек. Перед проведением проверки трансформатор отключается и подключаются шунтирующие закоротки и заземление обмотки.

Почему важно использовать ваттметр

Такой измерительный прибор, как ваттметр, дает возможность осуществить точные замеры коэффициентов мощности. Благодаря его применению можно получить максимально точный итоговый результат. После этого потребуется на основе результата, который получился, создать точную векторную диаграмму. Установленные потери необходимо учитывать по каждой фазе. Результат, который будет получен, не может сравниваться с установленными нормативами представленного оборудования. полученные показатели, которые были одержаны после проведения исследований тока холостого хода трансформатора . Возможно сравнение только с теми показателями, которые были получены во время проведения предшествующих проверок. В том случае, когда потери спустя определенный эксплуатационный период начинают расти, это свидетельствует о наличие различных нарушений в изоляции пластин магнитовода. Вернуть на круги своя уже запущенный процесс не представляется возможным. Поэтому необходимо обращение к квалифицированным специалистам для проведения ремонтных работ.
