Схема подключения и назначение импульсных ограничитилей перенапряжения

Кремниевые ограничители напряжения

Для защиты цепей постоянного тока от импульсов ЭП по напряжению применяются полупроводниковые ограничители напряжения, или стабилитроны с несимметричной вольт-амперной характеристикой (рис. 1а). Несимметричность ВАХ обеспечивает защиту от импульсных ЭП определенной полярности на разных потенциальных уровнях. Пороговое напряжение этих приборов ниже напряжения ограничения, что обеспечивает их автоматическое отключение от цепи постоянного тока после прохождения импульса ЭП. Время включения этих приборов меньше времени самых быстрых переходных процессов, что также определяет предпочтительность их применения в цепях постоянного тока.

Отличие защиты цепей питания переменного тока от цепей постоянного тока — в необходимости использования ограничителей напряжения с симметричной ВАХ (рис. 1б).

Для защиты информационных цепей и цепей переменного тока высокой частоты применяются так называемые малоемкостные ограничители напряжения (рис. 1в), в конструкции которых предусматривается встроенный высоковольтный диод с емкостью не более 100 пФ.

В мире выпускается множество типов кремниевых ограничителей напряжения, различающихся по напряжению пробоя (от 0,7 до 3100 В), рассеиваемой импульсной мощности (от 0,15 до 600 кВт), а также по исполнению — симметричные и несимметричные, в металлостеклянных и пластмассовых диодных корпусах, диодных, транзисторных и микросхемных корпусах для поверхностного монтажа, малоемкостные, малоиндуктивные и пр. Объемы продаж ОН ведущими странами — США, Японией, Германией, Францией, Голландией, Китаем — исчисляются сотнями миллионов долларов .

Ограничители напряжения, рассчитанные на напряжения пробоя от 6 до 400 В, способные «срезать» паразитные электромагнитные импульсы с мощностью до 15 кВт, разработаны в различном конструктивном исполнении и выпускаются рядом известных фирм: Thomson CSF, Motorola, General Semiconductors Industries, Inc., Simens и др. .

История развития ОН начинается с создания первых приборов этого класса фирмой General Semiconductors Industries, Inc. (США): в 1968 г. спроектировано устройство для подавления импульсов перегрузки, наводимых грозовыми разрядами в системах дальней связи, в 1969 г. — для подавления переходных процессов в самолетной аппаратуре, в 1974 г. разработана серия приборов для защиты интегральных микросхем, в 1971 г. — симметричные ОН. С 1971 г. ОН используются в военных целях, в 1972 г. они применены для защиты от ЭМИ ядерного взрыва.

По функциональному назначению из массива ОН, созданных зарубежными фирмами, можно выделить несколько самостоятельных видов :

  • ОН общего применения с напряжением пробоя (Uпроб) от 0,7 до 3100 В и мощностью (Ри) от 0,15 до 600 кВТ.
  • Малоемкостные ОН с емкостью менее 100 пФ, что позволяет использовать их для защиты линий связи с частотой до 100 МГц. Минимизация емкости ОН достигается за счет встроенного в конструкцию ОН малоемкостного высоковольтного (Uпроб~1000 В) диодного кристалла. Простое последовательное включение для этой цели ограничителя напряжения и высоковольтного корпусного диода приводит к возрастанию индуктивного сопротивления.
  • Безиндуктивные ОН. Особенно эффективны для защиты от перенапряжений с наносекундной длительностью фронта импульса перегрузки. Исключение собственной индуктивности в такого типа ОН достигается за счет применения в конструкции так называемых контактов Кельвина.
  • «Матричные» ОН в микросхемных корпусах.

Установка УЗИП — ограничители импульсного перенапряжения, правильный монтаж и подключение

Ограничители импульсного перенапряжения — скачкообразное напряжение атмосферного происхождения является основной причиной выхода из строя электронного оборудования и простоев производства. Наиболее опасный тип перенапряжения вызван прямыми ударами молнии.

Фактически, молния создает пики тока, которые генерируют перенапряжения в сети электропередачи и передачи данных, последствия которых могут быть чрезвычайно нежелательными и опасными для систем, сооружений и людей. У разрядников для защиты от перенапряжений есть много применений, от защиты дома до коммунальной подстанции.

Они устанавливаются на автоматических выключателях внутри жилого дома, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях. В данной публикации мы расскажем как правильно подключать ограничители импульсного перенапряжения, и покажем схемы соединения. В частности здесь речь пойдет о конкретном устройстве ОИН-1.

Для чего нужен ОИН-1 и его функциональные возможности

Прибор ограничителя импульсных напряжений в первую очередь нужен для защиты электрической сети переменного тока 380/220v. Скачкообразные, импульсные напряжения, многократно превышающие штатные значения, могут возникать из-за грозовых разрядов.

Кроме этого, действующее сетевое напряжение может изменяться в следствия бросков тока в электросети. Возникают они как правило во время подсоединения к сети либо отключения каких либо мощных электрических устройств.

В схему прибора ОИН-1 включен мощный варистор, выполняющий функции разрядника, которые применялись в устройствах более старшего поколения.

Устройство защиты от импульсных перенапряжений в силовом щитке

В этом варианте прибор подключен к защищаемой электрической цепи по параллельной схеме.

В случае каких либо возникших аварийных ситуаций, когда штатное напряжение начинает периодически «прыгать» до критического уровня, тогда устройство защиты мгновенно сработает.

Принцип действия защиты заключается в следующем. Во время образования в силовой цепи внезапного подъема напряжения, например, от грозового разряда. При этом на варисторе снижается сопротивление, и как следствие возникает короткое замыкание, после чего срабатывает автомат и отключает электрическую цепь. Установленные в этом силовом тракте, после варистора, различные приборы не получат повреждений, благодаря тому, что вовремя сработали ограничители импульсного перенапряжения.

В процессе эксплуатации ОИН-1 он может получить повреждения, чтобы убедится в его исправности, нужно ориентироваться на показание встроенного индикатора. В случае, если индикатор отображается зеленым цветом, то прибор находится в рабочем состоянии, а если индикатор покраснел, тогда устройство защиты подлежит замене.

Область использования

Защитный ограничитель напряжения ОИН-1 очень востребован при монтаже электро сетей, его практически всегда устанавливают в распределительных щитках на входе в помещение. А подключается он в цепь непосредственно перед прибором учета электроэнергии, то есть и сам счетчик будет под защитой от перенапряжения.

Кроме этого, данный прибор используется для защиты от перенапряжений, начиная от жилого дома до коммунальной подстанции. Они устанавливаются на автоматических выключателях внутри жилого помещения, внутри вмонтированных трансформаторов, на полюсных трансформаторах, на столбовых стойках и подстанциях.

Технические параметры

Таблица основных характеристик ОИН-1: Значение
1 Стандартное напряжение 220 В
2 Номинальный разрядный ток 6
3 Максимальный РТ 13
4 Остаточное напряжение 2200
5 Уровень защиты не ниже IР21
6 Температурный режим от -50 до +55
7 Параметры устройства (размеры) 80 × 17,5 × 66,5
8 Вес 0,12 кг
9 Срок службы 3–3,5 года

5.7. Выбор типа ограничителя.

5.7.1. Выбор типа ограничителя осуществляют в
соответствии с определенными в пп. — . значениями параметров ОПН.

5.7.2. Для случая установки ОПН в районах с
повышенной гололедно-ветровой нагрузкой, где возможны частые обрывы проводов,
необходимо проверить выбранный тип ОПН на устойчивость к воздействию
квазиустановившегося перенапряжения, возникшего в результате неполнофазного
режима.

Если при обрыве
провода длина ВЛ, присоединенная к трансформатору менее величины

 , где

IХХ % — ток холостого
хода в %,

SН, UН — номинальные
мощность и напряжение трансформатора.

С1
погонная емкость прямой последовательности [мкф/км], то перенапряжения не
превышают величины линейного напряжения и не представляют опасности для
электрооборудования.

Если L > LПР, то повышение
напряжение определяется по изложенной ниже методике.

На рис.
приведена обобщенная зависимость фазного напряжения на линии UФЛ от тока
намагничивания трансформатора Im с изолированной
нейтралью при обрыве фазы этой линии (отпайки от нее). Параметры зависимости
приведены в о.е.: напряжения — по отношению к номинальному напряжению
трансформатора и тока по отношению к номинальному току намагничивания
трансформатора (току холостого хода).

По двум точкам
строят зависимость напряжения на емкости линии U`ФЛ, рассчитывая ее
значения по формуле:

U`ФЛ = Imн´ I*mн/Y ´ L ´ UФН, о.е

где Y — удельная
проводимость линии по нулевой последовательности, сим;

L — длина линии от места обрыва до
трансформатора, км;

Imн — номинальный ток намагничивания
трансформаторов, А;

I*mн — номинальный ток
намагничивания, о.е. по отношению к номинальному току трансформатора, о.е. — из
рис. ;

UФН — номинальное
фазное напряжение трансформатора, кВ.

Пересечение
построенной прямой U`ФЛ с обобщенными
зависимостями UФЛ дает значение
установившегося перенапряжения на линии. Эти перенапряжения могут существовать
несколько часов.

По зависимости
«допустимые повышения напряжения — время» (Приложение ) для случая без предварительного
нагружения энергией при длительности 11000 сек определяют значение Кt, рассчитывают U**НРО
= Uyt. Полученное
значение U**НРО сравнивают с
выбранным в п. . UНРО.

Если UНРО³ U**НРО, то выбранный тип ОПН удовлетворяет
всем условиям.

Если UНРО£ U**НРО, то выбирают ОПН с новым UНРО, удовлетворяющим
условию:

UНРО³ U**НРО.
Для вновь выбранного UНРО проводят
проверку остающегося напряжения по п. .

.
Особенности выбора ОПН для защиты от грозовых перенапряжений.

6.1. Для защиты от грозовых перенапряжений
ограничитель должен быть установлен там, где в соответствии с рекомендациями ПУЭ должен быть
установлен вентильный разрядник.

6.2. Ограничитель должен быть отстроен от
работы при перенапряжениях, вызванных однофазными дуговыми замыканиями на
землю. Это требование выполняется при условии, если величина остающегося
напряжения на ограничителе при импульсе тока 30/60 мкс с амплитудой 500 А не
менее приведенных в таблице значений.

3

6

10

15

20

35

Напряжение
на импульсе 30/60 мкс с амплитудой 500 А, не менее

9,0

18

29

43

59

99

В этом случае
пропускная способность ограничителя (I2000) должна быть не
менее 250 А.

6.3. Если параметры ограничителя по
условиям выбора защитного уровня при грозовых перенапряжениях не удовлетворяют
требованиям п. ., то
энергоемкость и наибольшее длительно допустимое рабочее напряжение ограничителя
выбирают с учетом его работы при однофазном дуговом замыкании (ОДЗ), (см. п. , ).

6.4. Наибольшее длительно допустимое
рабочее напряжение ограничителя, устанавливаемого на выводах электрических машин,
присоединенных к ВЛ, выбирают в зависимости от времени существования
однофазного замыкания на землю и характеристики «допустимое повышение
напряжения — время» ОПН.

. Особенности выбора ОПН для защиты от коммутационных
перенапряжений.

Виды ОПН

Вы уже поняли, что конструкция бывает совершенно разных типов в зависимости от способов применения, но всё-таки со всеми устройствами так и не ознакомились. Как выбрать ограничитель перенапряжения для дома вы узнаете ниже, узнав в деталях все возможные видовые особенности.

Различаются ОПН по следующим характеристикам:

  • Изоляционный тип (полимерный или фарфорный)
  • Количество колонок
  • Величина стандартного напряжения
  • Установочное место прибора

Можно потом углубиться в конкретные особенности и отличия трехфазных и однофазных приборов. Есть к тому же и классификация, которая относится к месту установки – делятся на B, C и D. Но нам куда важнее разобраться с техническими свойствами.

Обслуживание и диагностика ОПН

В процессе эксплуатации ограничители перенапряжения не являются одноразовым элементом. Поэтому могут многократно производить операции перевода импульсного разряда на заземляющую шину автоматически. Из-за особенностей протекания и величины перенапряжения ОПН может утрачивать заводские параметры, снижать эффективность работы до полного выхода со строя. Для предотвращения подобных ситуаций они подвергаются периодической проверке в процессе эксплуатации, которая регламентируется п.2.8.7 ПТЭЭП.  При этом проверяется:

  • Сопротивление – не менее раза в 6 лет, измеряется при помощи мегаомметра.
  • Ток проводимости – проверяется только при условии снижения предыдущего параметра.
  • Пробивное напряжение и герметичность проверяются только после заводского ремонта или при приемке в эксплуатацию на заводе. Самостоятельно электроснабжающими и эксплуатирующими организациями такие меры диагностики для ограничителей не производятся.
  • Тепловизионные измерения должны выполняться в соответствии с регламентом изготовителя или местными планово-предупредительными ремонтами.

Также в процессе эксплуатации может выполняться внешний осмотр устройства на наличие подгаров, сколов, загрязнения или других дефектов в изоляции.

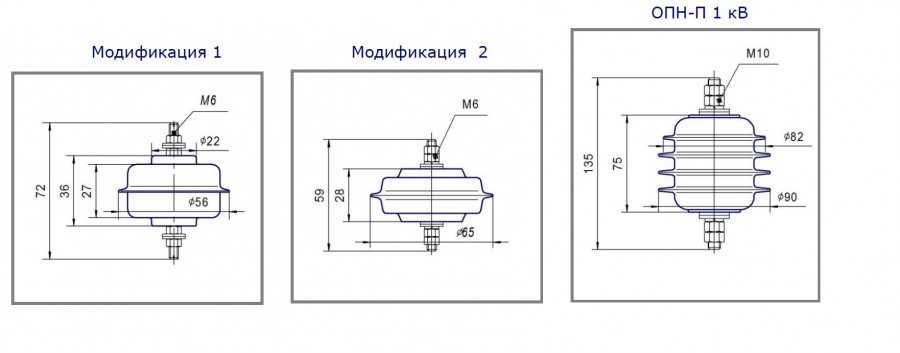

Конструкция ограничителя перенапряжения

Ограничители перенапряжения являются следующим этапом эволюции устройств, защищающих от импульсных бросков напряжения. Данный прибор не содержит воздушных промежутков. Основным элементом устройства является варистор. Если быть более точным, набор варисторов. Для получения необходимых рабочих характеристик варисторы соединяются между собой в последовательные или параллельно – последовательные блоки.

Основу варистора составляет оксид цинка. В процессе изготовления варистора добавляются также оксиды других металлов. СтабЭксперт.ру напоминает, что в результате, готовое изделие представляет собой набор p–n переходов, соединённых параллельно и последовательно. Наличие данных полупроводниковых переходов определяет нелинейные свойства варистора.

Ограничители перенапряжения имеют некоторые конструктивные и функциональные различия. Классификация ОПН осуществляется по следующим признакам:

  • материалу изоляции;
  • конструкции устройств;
  • рабочему напряжению;
  • месту монтажа.

В некоторых случаях оборудование может оказаться под влиянием завышенного, по сравнению с номинальным, напряжения (при грозе или коммутациях электрических цепей). В этом случае возрастает вероятность пробоя изоляции установки. Нелинейные ограничители перенапряжений предназначены для использования в качестве основных средств защиты электрооборудования станций и сетей среднего и высокого классов напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений.

Ограничители перенапряжения (ОПН) – это высоковольтные аппараты, широко применяемые в промышленности. Область их применения распространяется на сети среднего и высокого классов напряжения переменного тока промышленной частоты. ОПН используются для защиты от повышенного сетевого и атмосферного напряжения

ОПН широко используются для защиты:

  • двигателей
  • трансформаторов
  • подстанций подвижного состава
  • компенсаторов напряжения
  • различных электроустановок и электрических машин

Варисторы в основном состоят из окиси цинка в оболочке из глифталевой эмали для улучшения проводимости. В процессе изготовления в оксид цинка добавляют примеси других металлов образуя p-n переходы, которые обеспечивают нелинейность вольт-ампеной характеристики варистора.

В данных аппаратах колонки варисторов расположены в полимерном корпусе из высокомолекулярного каучука. К недостаткам ОПНп относят небольшую механическую прочность и влияние перепадов температур на сопротивление изоляции.

Преимущества полимерных ограничителей перенапряжения:

  1. Высокая взрывобезопасность
  2. Высокая герметичность
  3. Небольшой вес
  4. Простота монтажа
  5. Возможность работы в загрязненных условиях
  6. Хорошие разрядные характеристики

Фарфоровые ОПН состоят из колонки варисторов, прижатой к боковой поверхности стеклопластиковой трубы, внутри фарфоровой покрышки. Фарфоровые ОПН отлично переносят перепады температур и обладают прекрасными механическими харктеристиками. В последнее время фарфоровые ОПН стали заменять на полимерные из-за ряда недостатков.

Недостатки фарфоровых ограничителей перенапряжения:

  1. Высокая масса и габариты
  2. Взрывоопасность
  3. Низкая герметичность из-за низких эксплуатационных характеристик резиновых уплотнителей
  4. Худшие в сравнении с ОПНп тепловые характеристики

Виды ОПН

  • Класс напряжения – рабочая величина, на которую рассчитан ограничитель, разделяется на устройства до 1кВ и выше, как правило, номинал напряжения соответствует стандартному значению электрических параметров сети (6, 10, 35 кВ).
  • Материал рубашки – определяет тип изоляции наружного слоя, наиболее часто используются фарфоровые или полимерные модели.
  • Класс защищенности – определяет возможность установки или на открытой части, или только внутри помещения.
  • Количеству элементов или фаз – число ограничителей перенапряжения зависит от числа защищаемых фаз и величины питающего их напряжения.

Так для каждой из фаз в электроустановке может устанавливаться отдельная колонка или одна для всех. Также следует отметить, что в электроустановках на 110 кВ и более ОПН для одной фазы может собираться из нескольких однотипных элементов, к примеру, из трех на 35 кВ.

Комбинация нескольких видов позволяет выстраивать многофункциональные или ступенчатые ограничители.

Фарфоровые

Рис. 4. Фарфоровые ОПН

Такие модели отличаются своими эксплуатационными  параметрами, так как керамика невосприимчива к воздействию солнечной радиации, а находящийся внутри вентильный разрядник практически не зависит от температуры внешней среды.

Также весомым преимуществом этих ограничителей является большая механическая прочность на сжатие и разрыв, благодаря чему их можно использовать и в качестве опорной конструкции. Но фарфоровые ОПН характеризуются сравнительно большим весом, а также представляют значительную угрозу в случае разрыва, так как осколки фарфора поражают близлежащие здания и могут травмировать персонал.

Полимерные

Рис 5. Полимерные ОПН

Представляют собой устройства с рубашкой из каучука, винила, фторопласта или других подобных материалов.

Полимерные ограничители куда боле устойчивы к воздействию влаги, отличаются меньшим весом и большей взрывобезопасностью, так как в случае разрушения корпуса избыточным давлением внутри колонки, рубашка повреждается по линии разлома, но не разлетается острыми осколками. Значительным преимуществом полимерных моделей является их устойчивость к динамическим нагрузкам.

Одноколонковые

Такие ограничители перенапряжения представляют собой один конструктивный элемент с нелинейным сопротивлением. Число полупроводниковых дисков в них набирается в соответствии с категорией защищаемой электроустановки.

Многоколонковые

Эти средства имеют несколько колонок, модулей или блоков, объединяемых в одну систему. Характеризуется большей надежностью по отношению к защищаемым объектам, так как способен реагировать и на одиночные, и на дифференциальные перенапряжения.

Урок 1. Назначение и принцип действия ОПН

Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор ( varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).

Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольт-амперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.

Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.

В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис 1). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.

Рис. 1. Нелинейный резистор – варистор

Диаметр варистора ( точнее — площадь поперечного сечения ) определяет пропускную способность варистора по току, а его высота — параметры по напряжению.

При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.

Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 2 ).

Рис.2

Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.

Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения — постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.

Типовая вольт- амперная характеристика варистора с наибольшим длительно допустимым напряжением 0.4 кВ в линейном масштабе приведена на рис. 3.


Рис. 3. Вольт – амперная характеристика варистора

На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал — десятые доли миллиамперметра.

При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 4).

Рис. 4

В третьей области ( больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.

Ограничители импульсных напряжений (ОИН) ОИН1, ОИН2

ОИН1, ОИН2

РМЕА 656111.011 ТУ Предназначены для защиты электрооборудования и бытовых приборов от грозовых и импульсных перенапряжений. ОИН1 — без индикатора рабочего состояния; ОИН2 — с индикатором рабочего состояния.

Нормативно-правовое обеспечение

  • Отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», других стандартов и ПУЭ».
  • Отвечает требованиям к защите от перенапряжений по ГОСТ Р 50571.19

Функциональные возможности

ОИН1 — ограничитель импульсных напряжений моноблок с варистором; по заказу световой индикатор наличия напряжения сети. ОИН2 — ограничитель импульсных напряжений моноблок с варистором, световой индикатор рабочего состояния, световая индикация напряжения сети.

Конструктивные особенности

Ограничитель импульсных напряжений (ОИН) обеспечивает:

  • Максимальное длительное рабочее напряжение 275 В частотой 50 Гц
  • Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА
  • Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм
  • Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА
  • Обеспечивает защиту оборудования от импульсного перенапряжения категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)
  • Выдерживает без повреждений воздействие временного перенапряжения 380 В
  • Классификация по тепловой защите: ОИН1 и ОИН2 — без тепловой защиты.
  • Классификация по наличию индикатора состояния: ОИН1 — без индикатора; ОИН1С (по дополнительному заказу) — со световым индикатором наличия напряжения сети; ОИН2 — со световым индикатором рабочего состояния.
  • Классификация по ремонтопригодности: ОИН1 и ОИН2 — моноблочные (неремонтируемые в условиях эксплуатации).
  • Допускает присоединение проводников сечением от 4 до 16 мм
Наименование характеристики Значение параметров
Номинальное напряжение питающей сети, В 220
Номинальный разрядный ток, кА 5; 10; 20
Максимальный разрядный ток, кА 12,5; 25; 50
Остаточное напряжение при номинальном токе не выше, В 2000
Класс испытаний по ГОСТ Р 51992 II
Степень защиты, обеспечиваемая оболочками не ниже IP20
Температура окружающего воздуха, С от -45 до 55
Габаритные разметы, мм 80 x 17,5 x 65,5
Масса, не более, кг 0,12
Гарантийный срок эксплуатации, лет 3

www.energomera.ru

Техническое обслуживание

Данные ограничители не предусматривают разового применения и способны многократно выполнять свою защитную функцию, сбрасывая напряжение на заземлённую шину. Но в процессе эксплуатации элементы могут частично утрачивать рабочие характеристики, вплоть до полной негодности устройств.

Чтобы избежать внепланового выхода элементов из строя, в ходе эксплуатации они должны подвергаться плановым проверка и техническому обслуживанию, с контролем следующих параметров:

  • сопротивления – замеряется мегомметром, не реже 1 раза в каждые 6 лет;
  • тока проводимости – необходимость его проверки возникает при снижении отмеченной выше характеристики;
  • пробивного напряжения и герметичности – проводится перед пуском в работу новых устройств или в случае проведения заводского восстановительного ремонта;
  • тепловизионных измерений – по регламенту изготовителя и составленному на предприятии графику профилактических работ.

Также элементы осматриваются на предмет наличия внешних дефектов в виде подгораний, скопления пыли и загрязнений, разрушения изоляционного покрытия.

Использование ОПН позволяет обеспечить штатную работу электрического оборудования, исключив опасность его повреждения при резких скачках напряжения. Но указанные ограничители должны правильно выбираться и проходить регламентированное обслуживание, для их сохранности и продления срока службы.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
